Giá đỡ bo mạch đa năng cho hàn thủ công

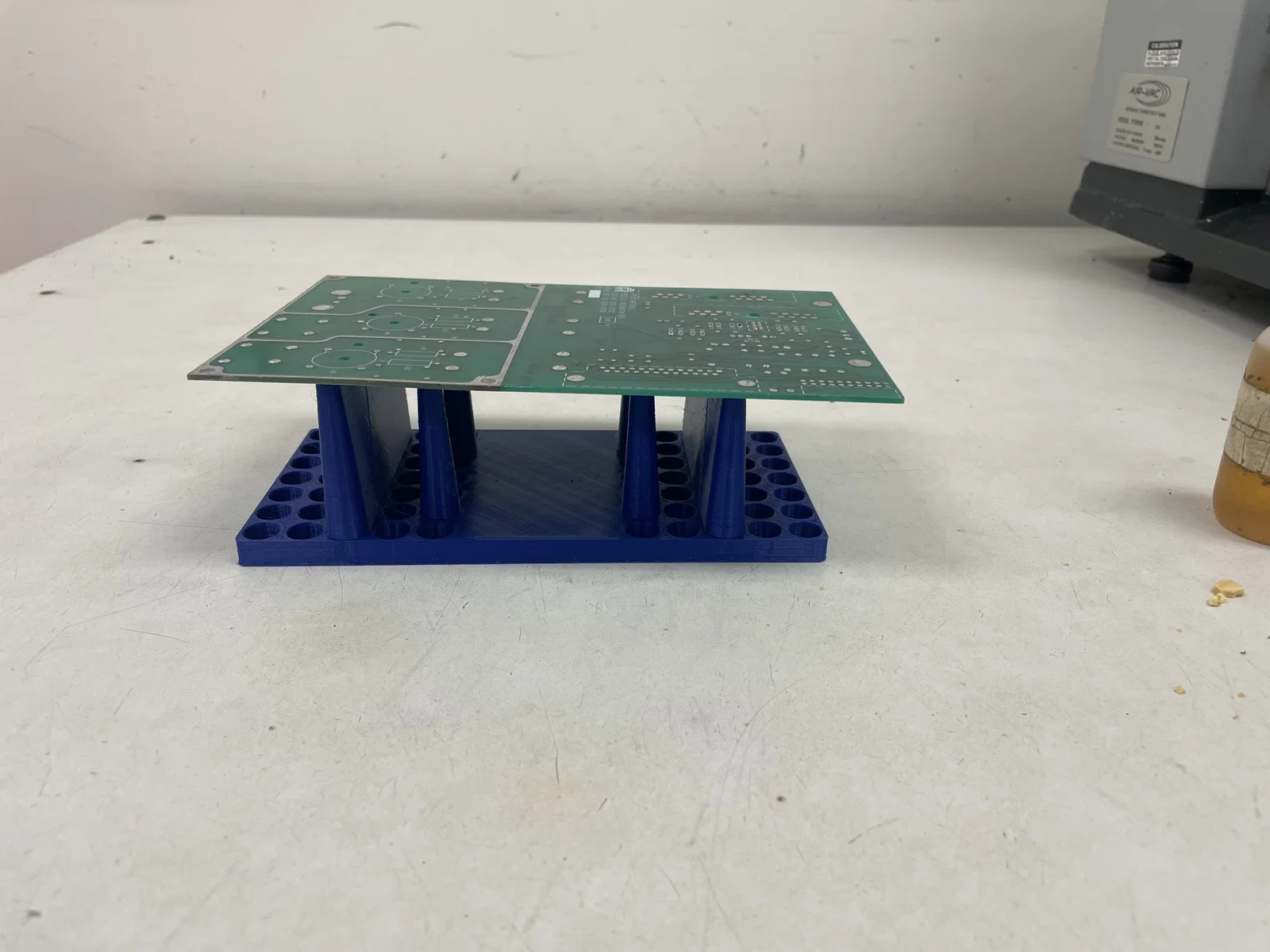

Giá đỡ mạch đa năng dùng cho việc hàn thủ công PCB. Khi hàn linh kiện, chúng ta thường cần giữ bo mạch nằm phẳng và cao hơn so với mặt bàn làm việc. Mình đã thiết kế chiếc giá đỡ đa năng này theo dạng "plug and play" (cắm là dùng) để có thể linh hoạt sử dụng cho nhiều kích thước bo mạch khác nhau.

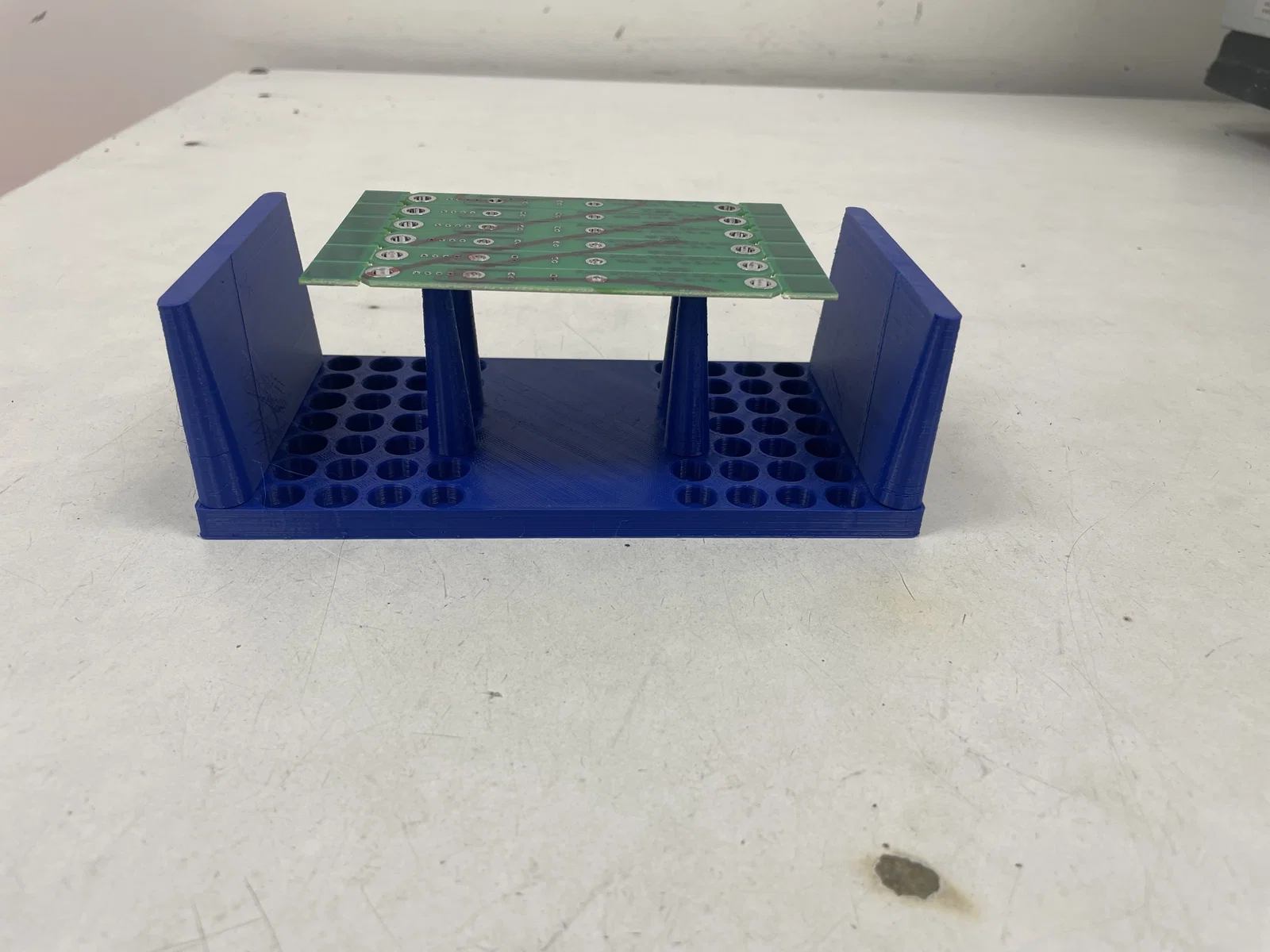

Phần đế được thiết kế các rãnh để bạn có thể cắm các chốt giữ vào tùy theo nhu cầu.

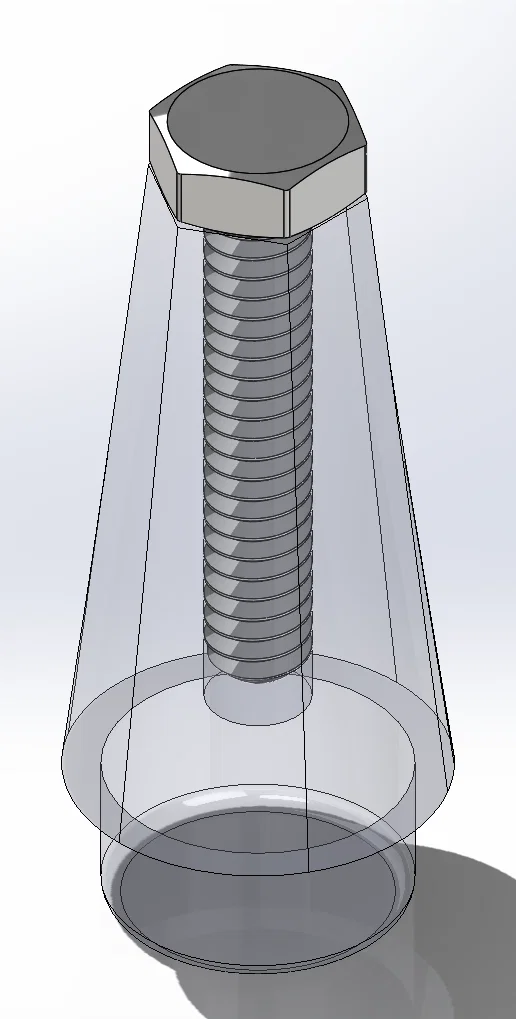

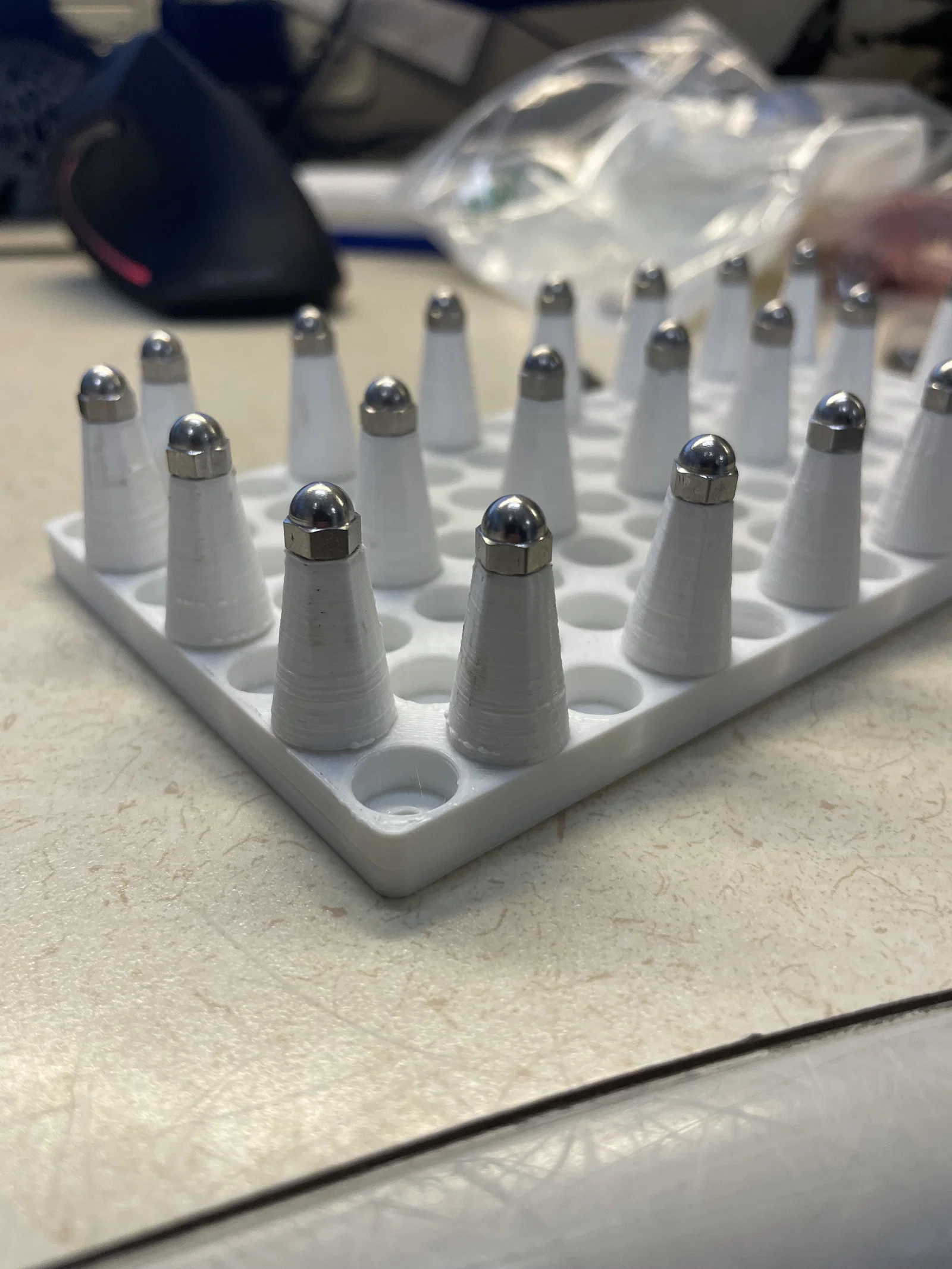

Các chi tiết chốt cắm cần cải tiến thêm vì nhựa sẽ bị chảy theo thời gian. Để khắc phục vấn đề này, mình đã dùng một con ốc kim loại phẳng chèn vào đầu trên để tản nhiệt. Loại ốc lục giác đầu phẳng cho hiệu quả tốt nhất, giúp giữ bo mạch ổn định hơn. Ngoài ra mình cũng đã thử nghiệm với các loại đầu bo tròn. Phần cứng sử dụng loại ốc lục giác 6-32, chiều dài 3/4 inch.
