VXE MAD R Fingertip Mod - Chuột siêu nhẹ tự thiết kế

Mình đã thử qua vài loại chuột 3D printed kiểu fingertip nhưng chẳng cái nào thấy thoải mái cả, thế nên mình quyết định tự thiết kế riêng luôn. Phần linh kiện bên trong lấy từ VXE MAD R, một con chuột giá rẻ (~60 USD) nhưng lại rất nhẹ, cảm biến và switch thì xịn. Hiện tại đây là con chuột mình ưng ý nhất. Vì mình thấy hầu hết các loại chuột khác không thoải mái, có lẽ do tay hoặc cách cầm chuột của mình hơi lạ, nên thiết kế này có thể sẽ không vừa tay mọi người. Kích thước bàn tay mình là 18x10 cm.

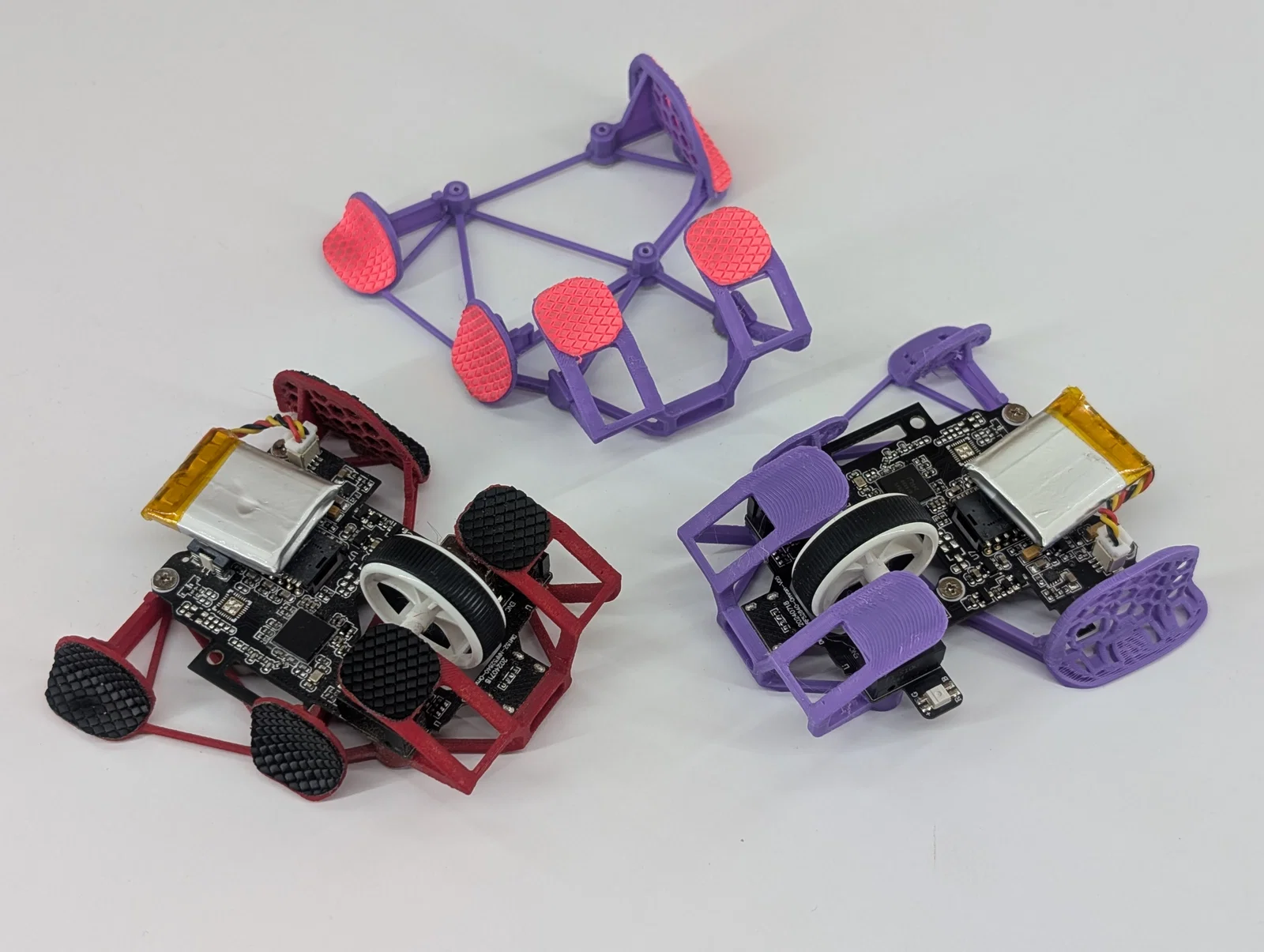

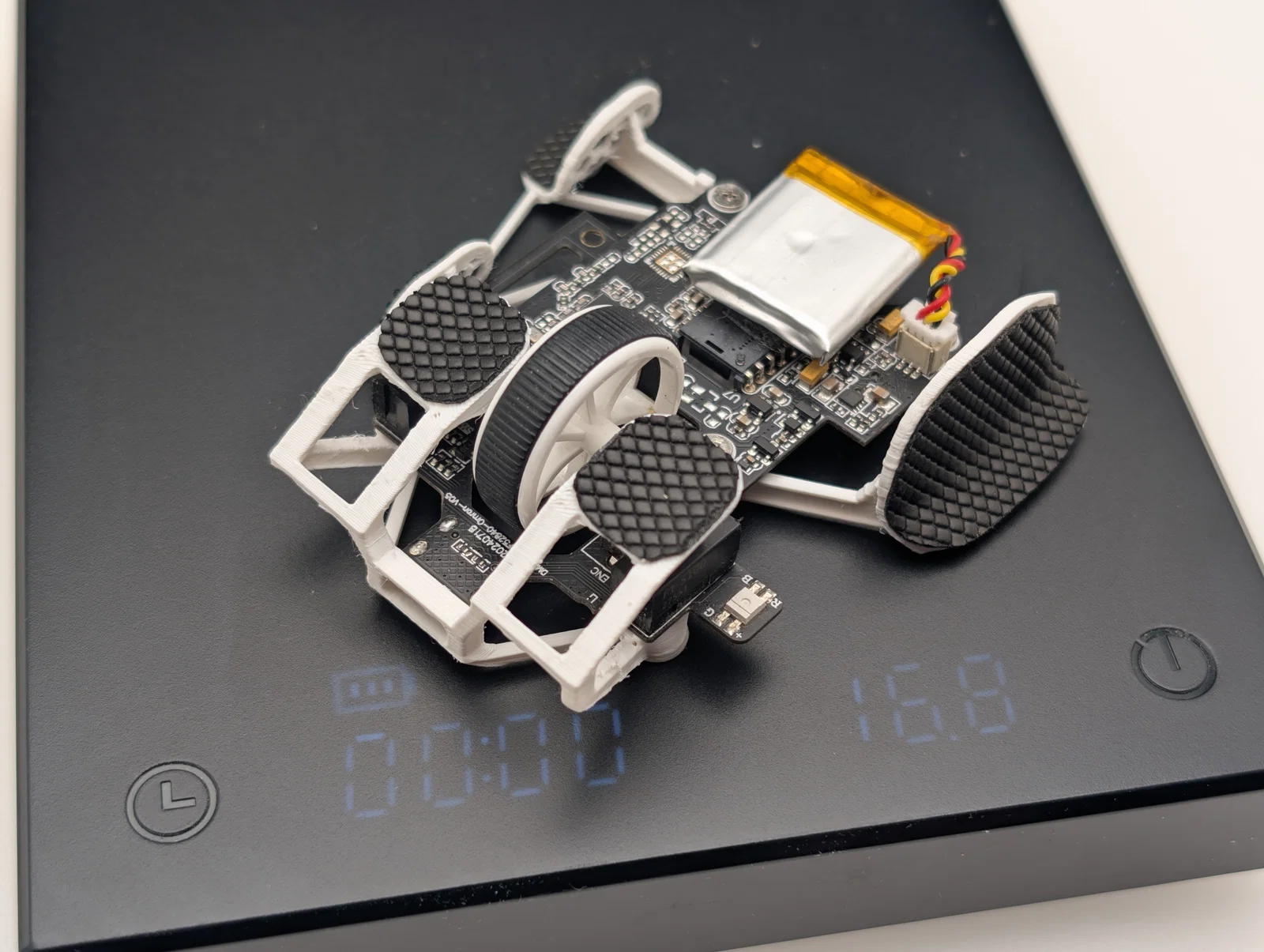

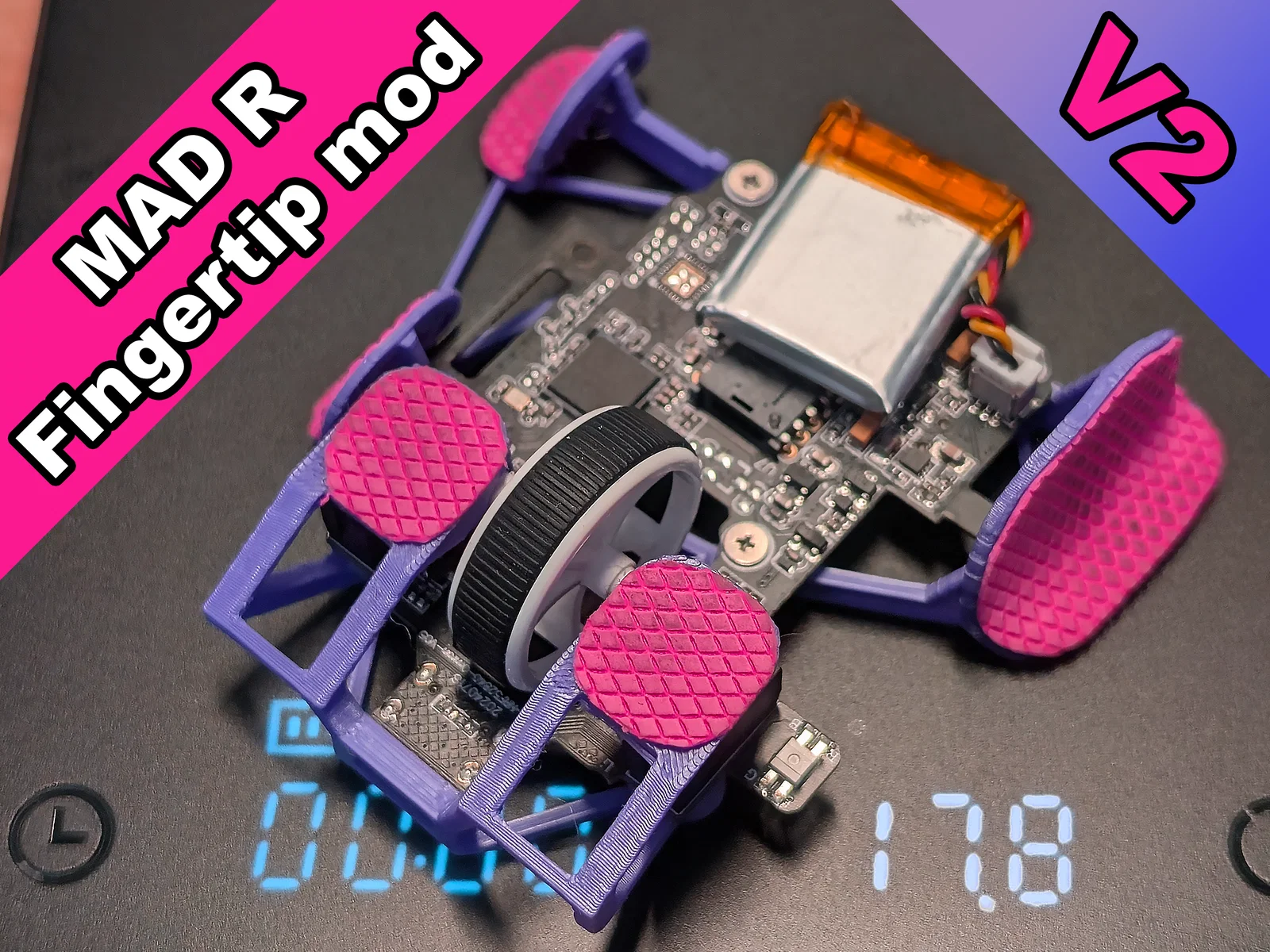

Con chuột này được thiết kế để dùng với dot skates và có sẵn khuôn để cắt grip tape. Cấu hình nặng nhất chỉ khoảng 17.8 g (dùng nhựa PLA, grip tape, 8 skates).

Mình cũng đã đính kèm file STEP của PCB và con lăn chuột cho ai muốn tự mod. Nó không chính xác 100% đâu vì mình tự đo đạc lại (reverse engineering), nhưng như vậy là đủ để lắp vừa cho bản mod này rồi.

BOM

Chuột https://www.aliexpress.com/item/1005007575155257.html

• Dùng phiên bản nào cũng được. Đừng mua bản "plus" vì pin của nó to và nặng lắm.

Dot skates https://www.aliexpress.com/item/1005005617841428.html

Băng keo hai mặt cho pin https://www.aliexpress.com/item/1005006926453576.html

Grip tape https://www.aliexpress.com/item/1005005959793426.html

• Bạn có thể tự cắt từ miếng grip tape mua kèm.

Thiết lập in (Print settings)

Mình có đính kèm file .3mf với thông số in tối ưu. Bạn nên tham khảo file đó. Nếu không quá quan trọng việc nhẹ thêm một chút (tiết kiệm được 1.2 g so với 100% infill) thì bạn không bắt buộc phải dùng các thiết lập này.

Chất liệu: PLA (có thể dùng ASA/ABS để nhẹ hơn)

Chiều cao lớp in: 0.12 mm

Wall loops: 1

Top shell layers: 4

Bottom shell layers: 3

Top, bottom, solid infill pattern: Concentric

Wall generator: Arachne

Infill: 1% lightning (giúp bỏ phần infill thưa nhưng vẫn giữ lại các phần cứng bên trong)

Maximum length of the infill anchor: 0

Minimum sparse infill threshold: 2 mm2

Ensure vertical shell thickness: None

Tốc độ và gia tốc: Để thấp để đạt chất lượng tốt nhất (mình dùng 50 mm/s, 1000 mm/s2)

Retraction: Giảm chiều dài nếu thấy bị thủng lỗ, đặc biệt là ở phần nút bấm

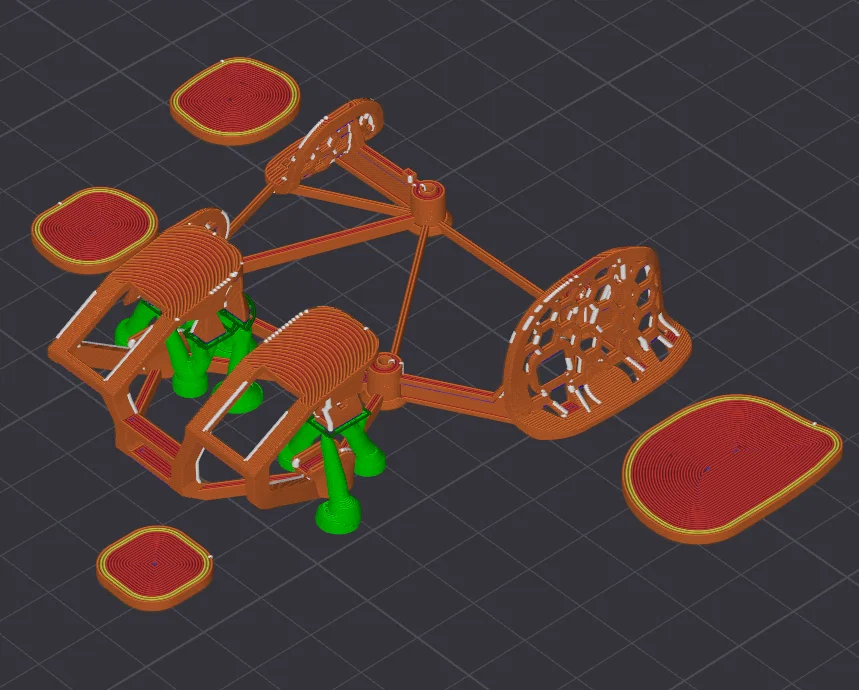

Support: Tree (thủ công) - Chỉ nên sơn support ở mặt dưới nút bấm, phần còn lại máy có thể tự bridge được

Hướng dẫn lắp ráp

1. In vỏ chuột.

2. Cẩn thận gỡ support ra.

3. Bẻ các phần này bằng kìm để có bề mặt tiếp xúc sạch cho nút bấm. Đừng dùng kéo cắt, hãy bẻ bằng cách uốn sang hai bên. Nếu chưa ưng ý cảm giác bấm, bạn có thể mài bớt một chút nhựa ở chỗ tiếp xúc nút.

Nó nên trông như thế này:

4. Tháo chuột cũ, lấy pin, PCB và con lăn ra.

5. Trượt PCB vào và bắt vít. Có thể hơi khó lắp một chút, nhất là ở phần ngón cái. Chỉ cần uốn nhẹ thân chuột một chút là vào được thôi. Lắp thêm con lăn nếu bạn muốn dùng.

6. Kiểm tra độ vừa vặn và nút bấm trước khi tiếp tục.

7. Dán pin lên cảm biến bằng băng keo hai mặt (có thể cần dán nhiều lớp).

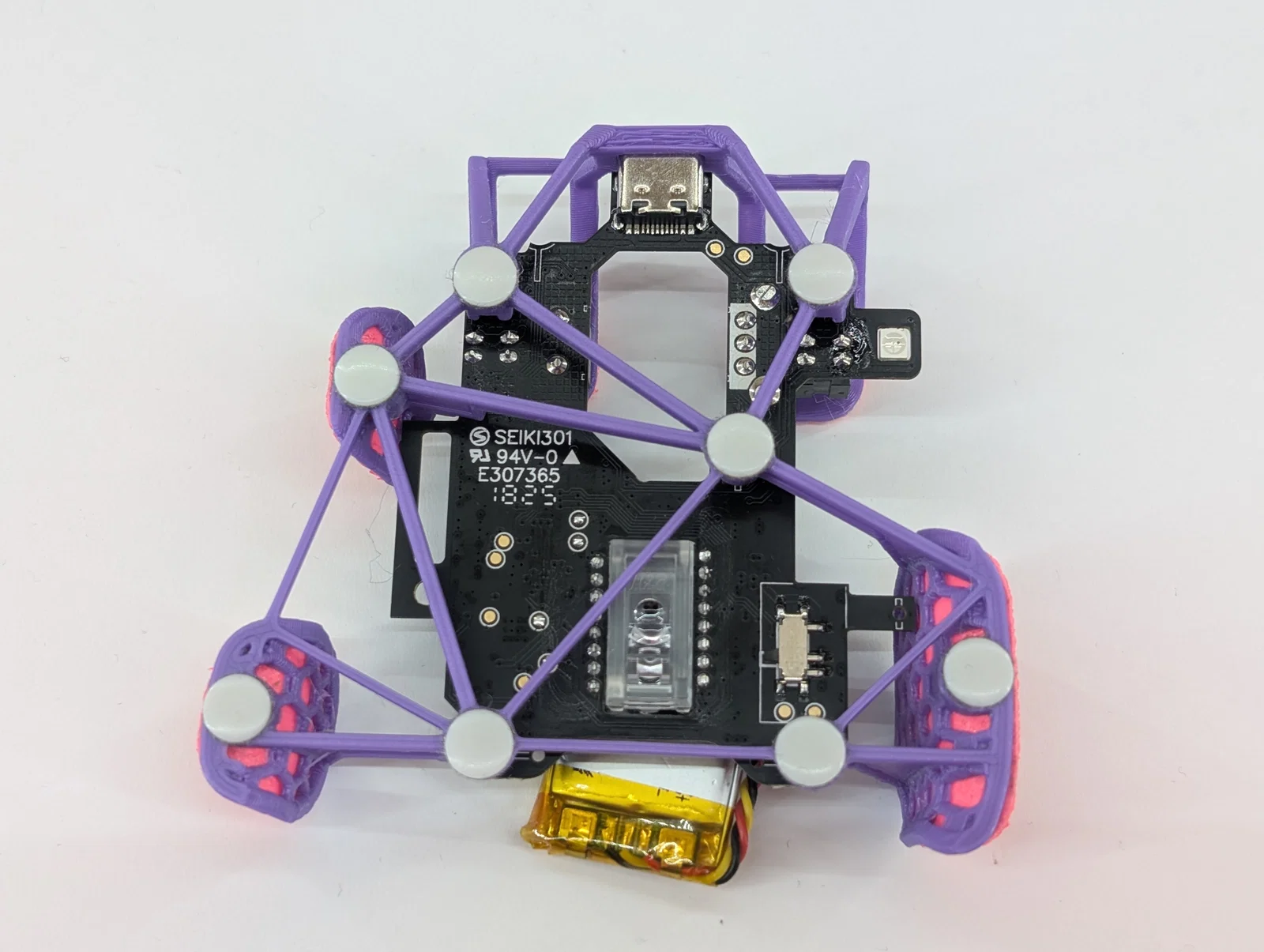

8. Dán 4 dot skates dưới 2 nút chuột, ngón cái và ngón út (khoanh đỏ). Có thể dán thêm 5 cái nữa (khoanh vàng) nếu chuột bị cạ xuống bàn di.

9. Cắt grip tape theo khuôn (ngón trỏ và ngón giữa dùng chung khuôn).

10. Dán grip tape vào.

11. Cho mình biết bạn cảm thấy thế nào nhé ;-)

Cập nhật:

UPDATE V3_15

• Thêm chỗ để dán thêm một skate dưới cổng USB. Giúp ổn định hơn nếu chuột bị chổng mũi về phía trước.

UPDATE V3_14

• Tối ưu mô hình để in bằng PLA với 1 wall loop và không cần infill.
• Sửa lại phần nút bấm để in tốn ít support hơn.
• Tăng độ cứng cáp mà vẫn giảm được trọng lượng.
• Thêm vị trí cho 4 dot skates bổ sung.
• Thu gọn phần đuôi một chút để cầm thoải mái hơn.
