Mô hình Astromech Droid tỉ lệ 1:1 (Có thể gắn động cơ, hỗ trợ Arduino)

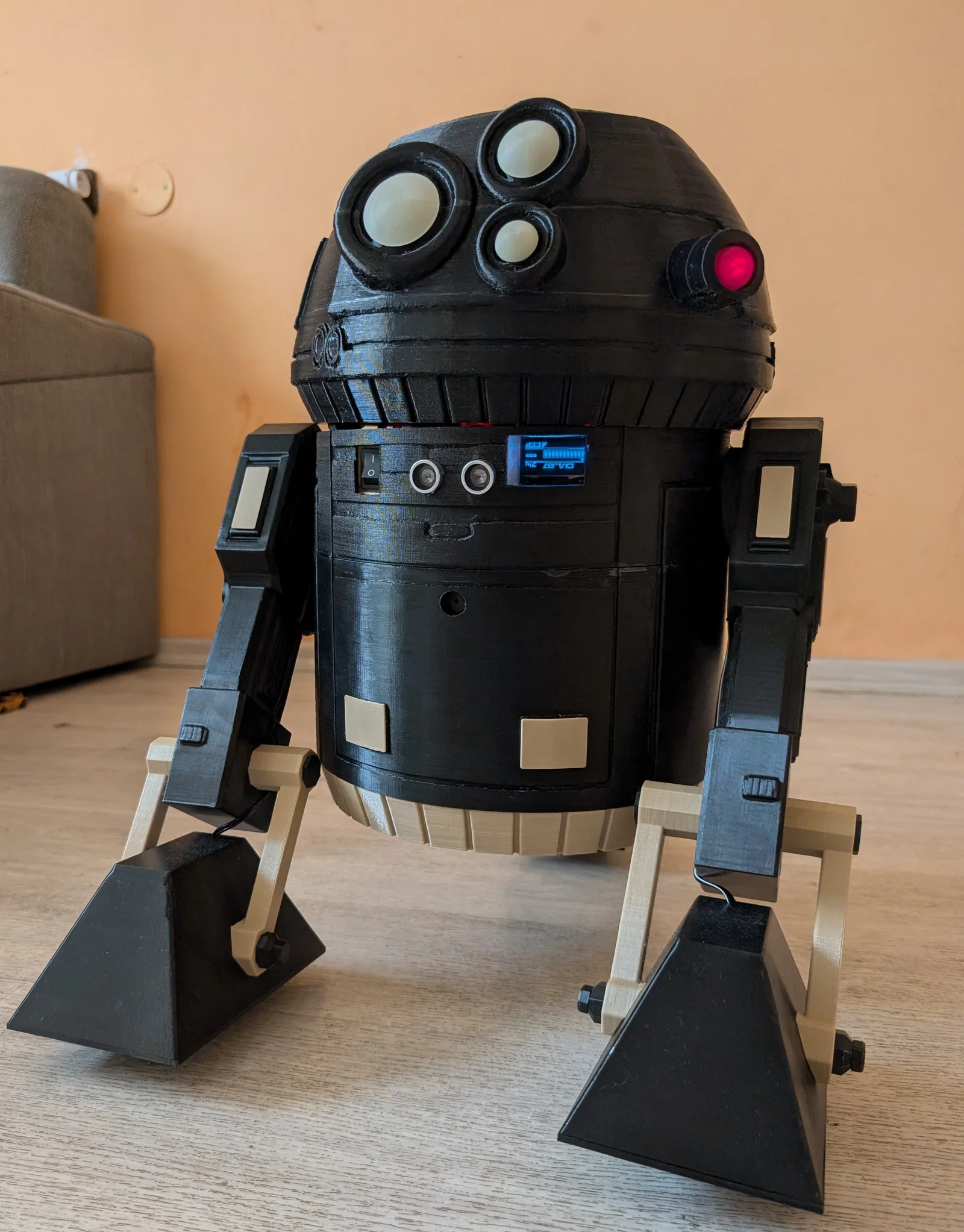

Mô hình Astromech Droid kích thước thật lấy cảm hứng từ thiết kế trong Star Wars: The Old Republic.

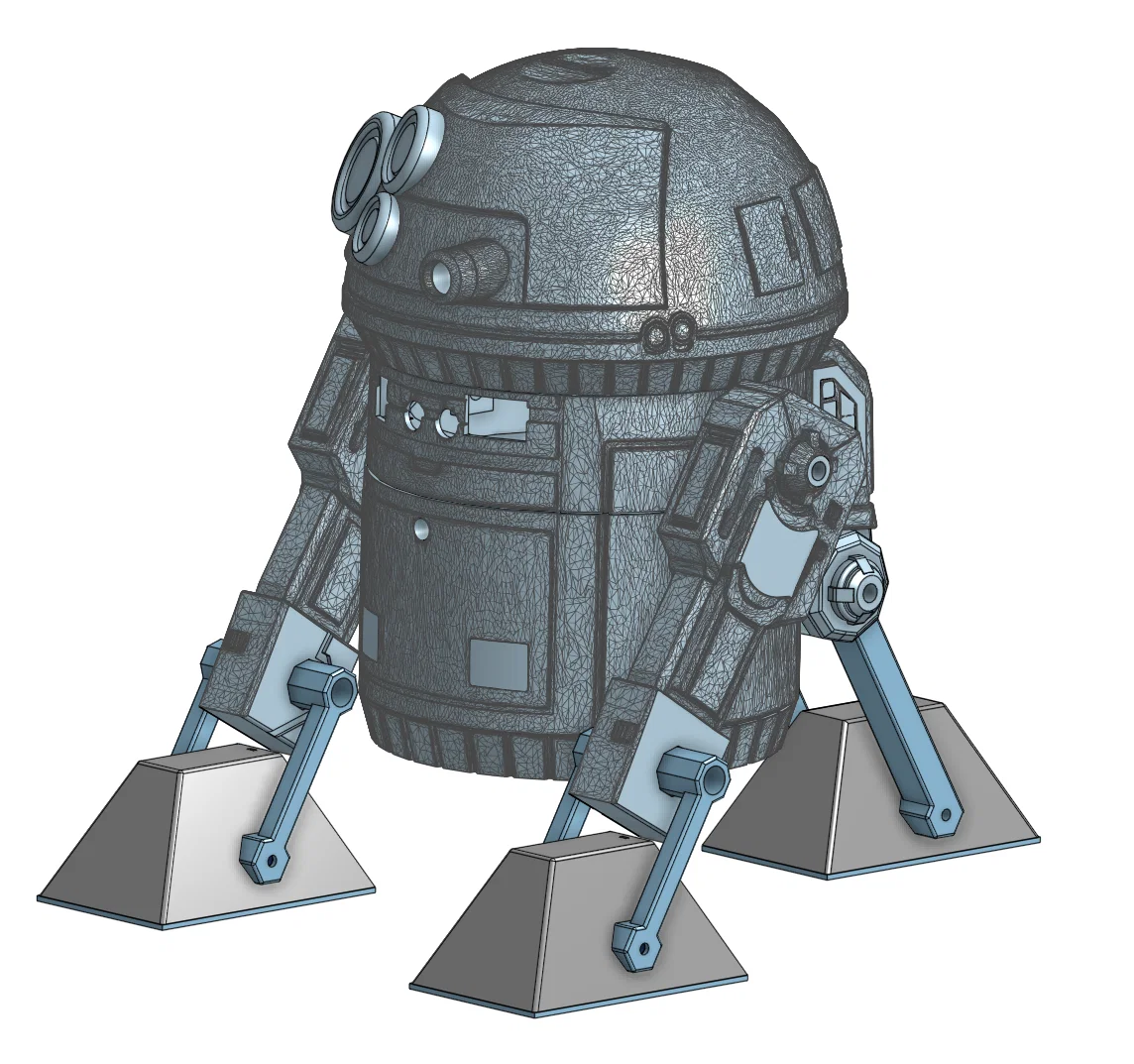

Mô hình này được tạo ra bằng cách kết hợp giữa các chi tiết thiết kế thủ công và mô hình hóa có sự hỗ trợ của AI. Sản phẩm được tối ưu hóa cho in 3D, hướng tới những bạn yêu thích chế tạo (makers) muốn tự tay lắp ráp một mô hình trưng bày cỡ lớn hoặc một dự án robot thực thụ.

Đặc điểm

• Astromech droid kích thước thật (tỉ lệ 1:1)
• Hỗ trợ hệ thống truyền động cơ điện
• Tương thích với Arduino
• Đã thử nghiệm với cảm biến khoảng cách siêu âm HC-SR04
• Tương thích với màn hình OLED 1.3"
• Thiết kế dạng module dễ dàng tùy biến
• Hệ thống điện tử có thể điều chỉnh theo phần cứng của riêng bạn

Lắp ráp

Mô hình được lắp ráp bằng cách kết hợp:

• Ốc M3
• Ốc và tán M6
• Ốc và tán M10

Các bộ phận in kích thước lớn được dán bằng keo dán sắt Loctite Super Bond.

Tùy vào độ sai số của máy in, một vài lỗ vít có thể cần vệ sinh sơ qua, scale lại kích thước hoặc khoan lại trước khi lắp.

Hệ thống điện tử

Bản mẫu sử dụng:

• Bộ điều khiển Arduino
• Cảm biến khoảng cách siêu âm HC-SR04
• Màn hình OLED 1.3"
• Động cơ giảm tốc DC

Động cơ được sử dụng trong bản mẫu: Dành cho các dòng linh kiện robot hút bụi: Mamibot EXVAC890, EXVAC660, EXVAC680S, EXVAC880, Neatsvor X500 X520 X600 X600Pro, Tesvor X500/S6 https://a.aliexpress.com/_EHNogkq

Video: https://www.instagram.com/reel/DZDcRLSMv58/?utm_source=ig_web_copy_link&igsh=NTc4MTIwNjQ2YQ==

Bạn hoàn toàn có thể thay đổi sang các bộ điều khiển, cảm biến, màn hình, driver động cơ hoặc hệ thống truyền động khác.

Lưu ý

Đây là dự án fan-made lấy cảm hứng từ SWTOR và chỉ dành cho mục đích sử dụng cá nhân, phi thương mại. Một số chi tiết được thiết kế thủ công, trong khi các phần khác được thực hiện với sự hỗ trợ từ các công cụ AI.

Nếu bạn đã hoàn thành việc lắp ráp, mình rất mong được nhìn thấy thành quả và các bản mod mà bạn đã bổ sung. Chúc bạn có những trải nghiệm thú vị, May the Dark side be with you!
