Hộp đựng bo mạch phát triển cỡ nhỏ (Parametric SCAD)

Tác giả PhilipSchenk_3327095

Lượt tải
3
Lượt thích
2
Lượt coi
36

File 3 474,3 KB

  • grylda_box_1780438247.stlSTL · 352,2 KB
  • grylda_box_1780438248.3mf3MF · 105,5 KB
  • grylda_box_1780438248.scadSCAD · 16,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#395140
Danh mục
DIY
Ngày đăng

Mô tả

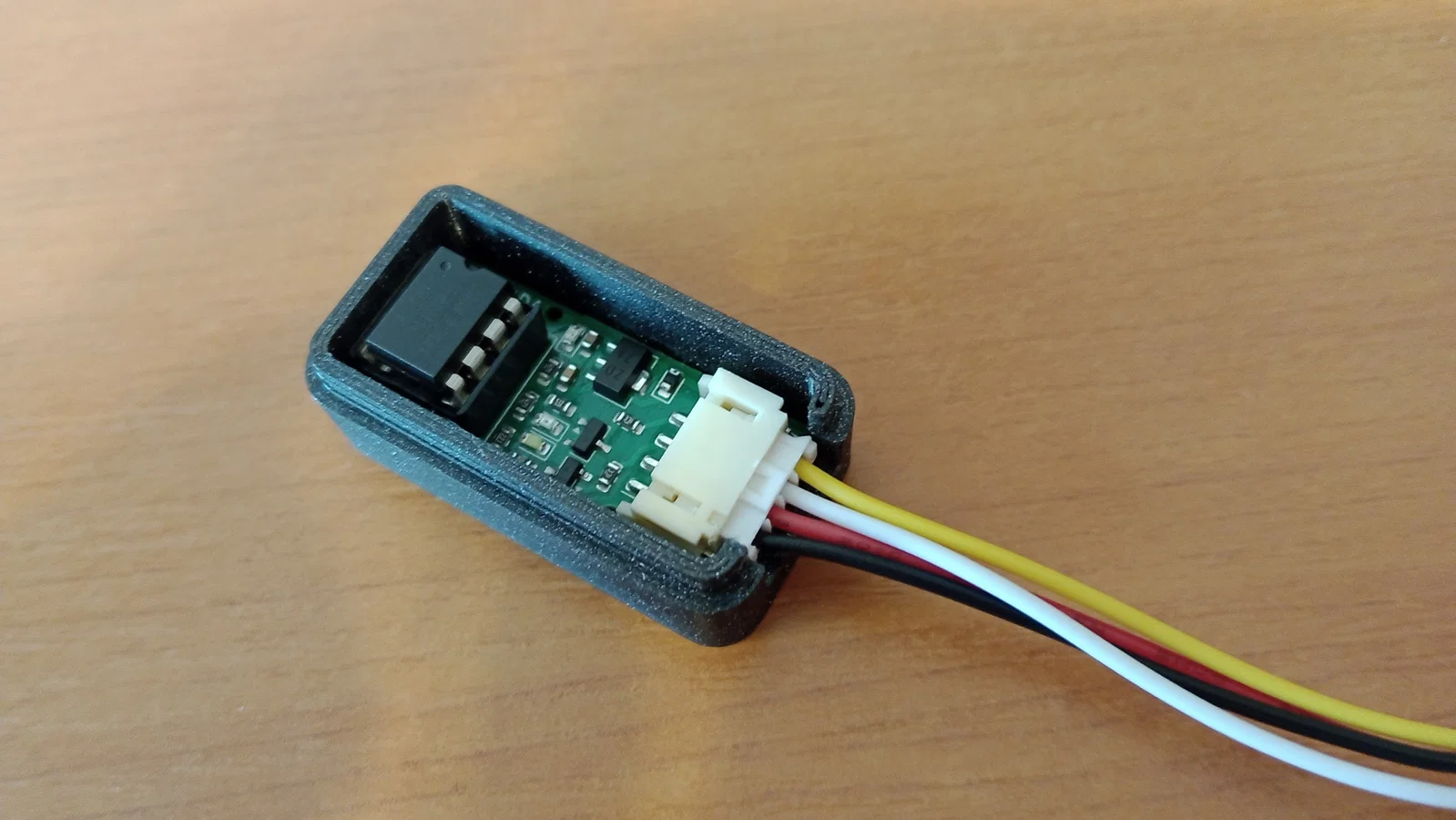

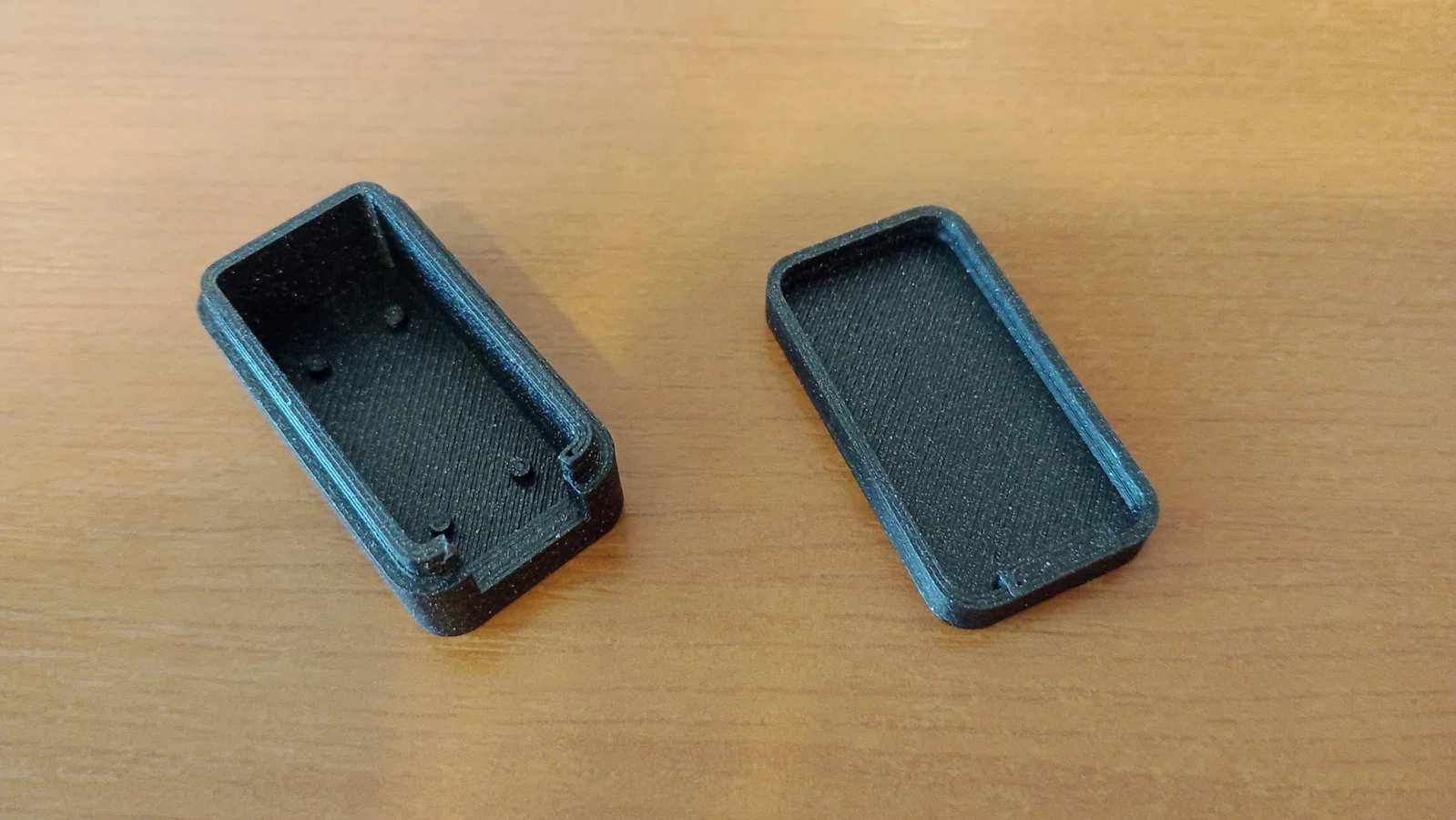

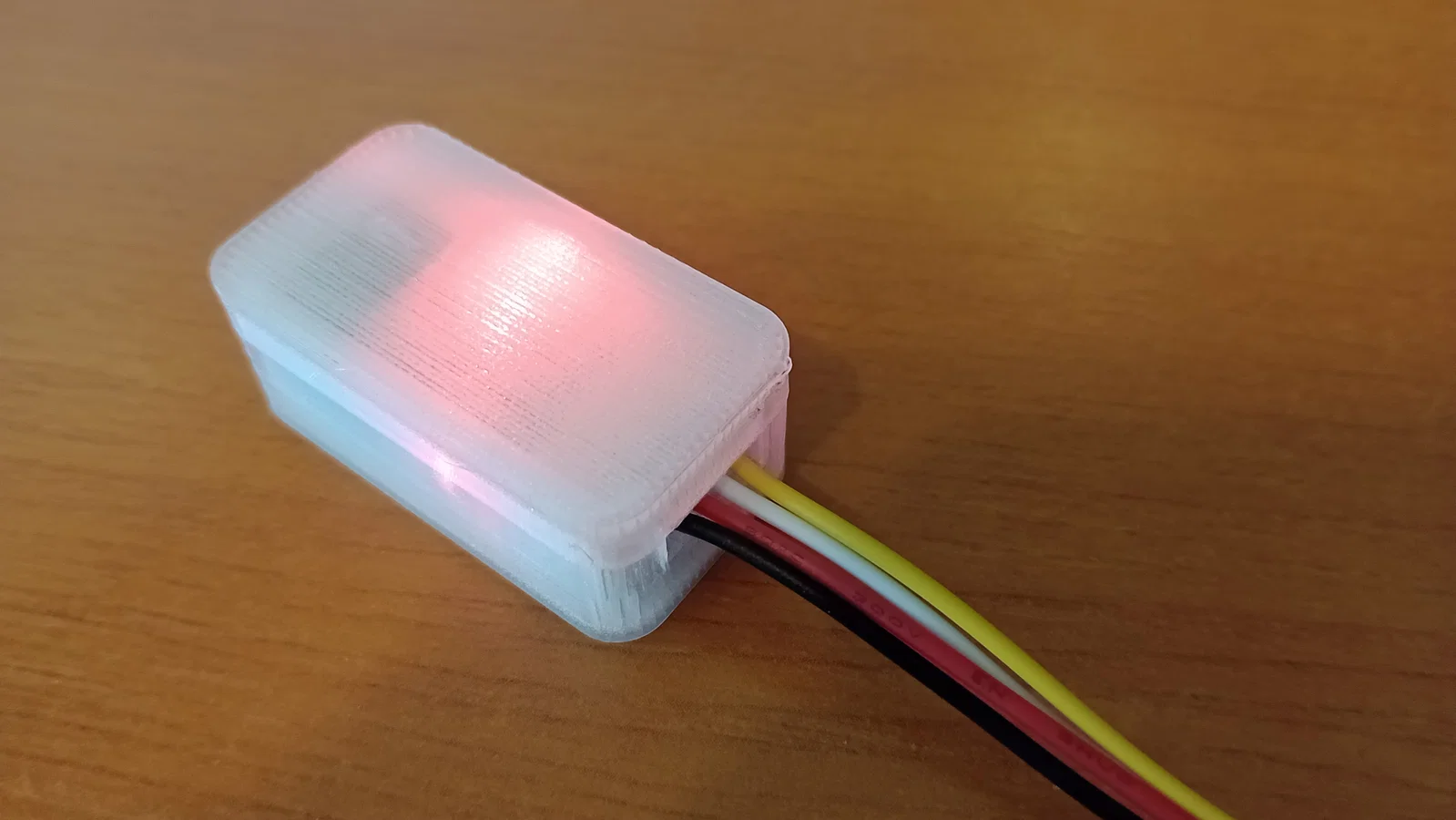

Mình cần một cái hộp để đựng bo mạch vi điều khiển cho dự án nhỏ của mình, nên mình đã nhờ AI hỗ trợ tạo ra một mô hình OpenSCAD có thể tùy chỉnh hoàn toàn. Cái khay này có nắp đậy kiểu snap-fit (khớp gài) và một lỗ hở cho cổng kết nối.

Mô hình mặc định được làm cho bo mạch kích thước 31 x 14 mm, nhưng với file dự án SCAD đính kèm, các thông số sau có thể tùy chỉnh được:

  • kích thước bo mạch
  • khoảng hở cho bo mạch
  • vị trí và kích thước lỗ cổng kết nối
  • độ dày thành hộp
  • bán kính bo tròn góc
  • chiều cao và vị trí chân cắm bo mạch
  • mép khớp gài (snap-fit joint lip)
  • rãnh mở

OpenSCAD là một phần mềm miễn phí rất dễ sử dụng và hỗ trợ xuất file dạng STL hoặc 3MF.

Lưu ý: Phần khớp gài có thể bị lỏng hoặc chặt tùy thuộc vào cài đặt in và loại vật liệu bạn dùng, nên có thể cần phải tinh chỉnh một chút nha.
