Pegboard và các phụ kiện đi kèm (OpenSCAD)

Tuyên bố miễn trừ trách nhiệm AI: Tôi có dùng AI hỗ trợ một phần nhỏ, chủ yếu để sửa lỗi, tự động hoàn thiện và tái cấu trúc mã. AI không thể tự tạo các mô hình OpenSCAD từ đầu, ngoại trừ bảng pegboard vì đây là một tác vụ đơn giản mà tôi đã cung cấp một nửa mã nguồn, nên nó chỉ cần chỉnh sửa lại.

Đây là cái gì? Tại sao lại làm nó?

Bảng pegboard tôi tận dụng được có khoảng cách lỗ 1 inch, tôi không chắc phụ kiện nào trên này sẽ vừa, nên tôi đã tự thiết kế một hệ thống không bắt buộc phải là 1 inch; bạn có thể dùng 25mm, 10mm hoặc bất kỳ kích thước nào dựa trên lưới hình vuông. Tất cả đều có thể điều chỉnh trong bộ công cụ tùy chỉnh (customizer).

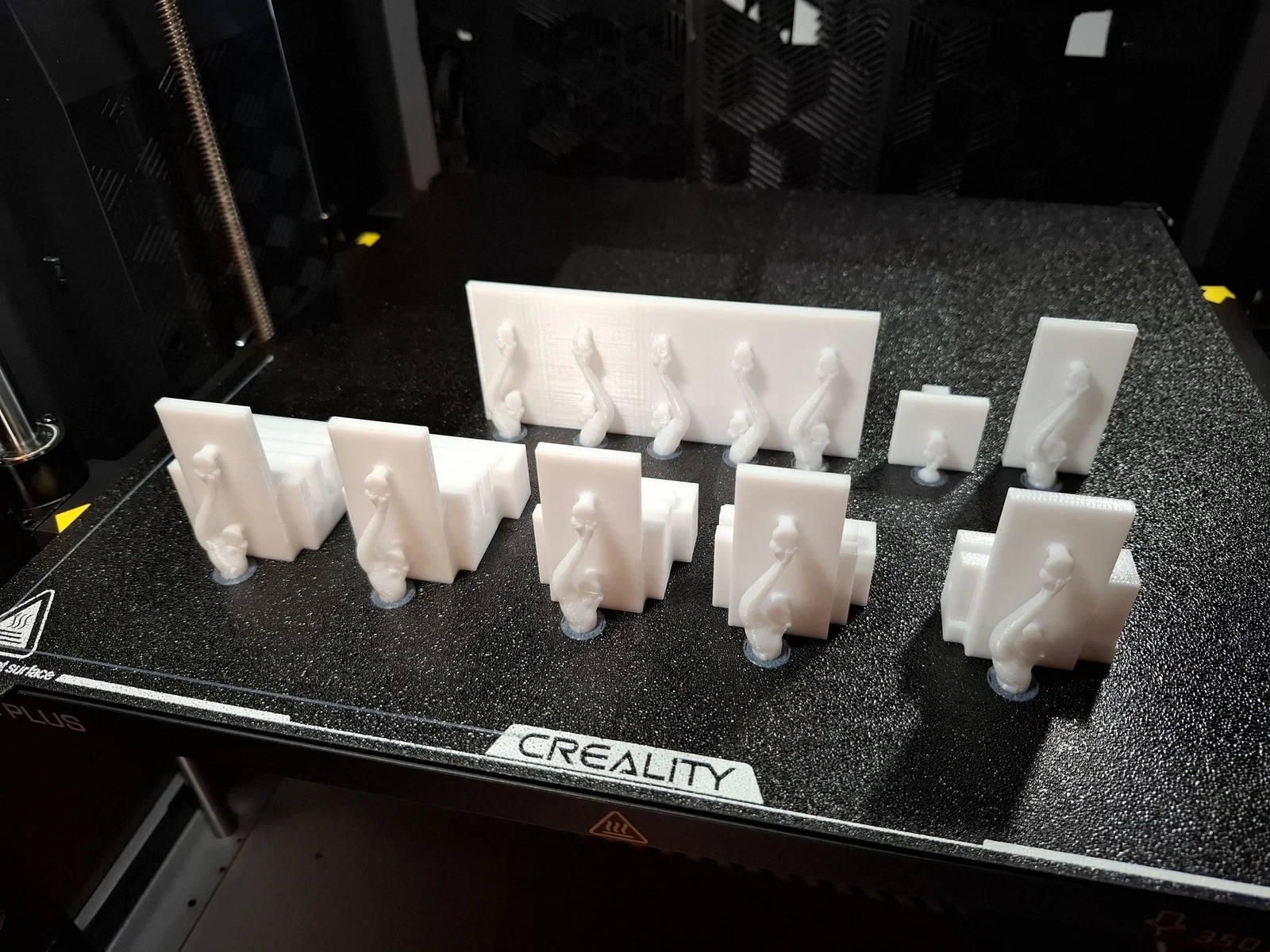

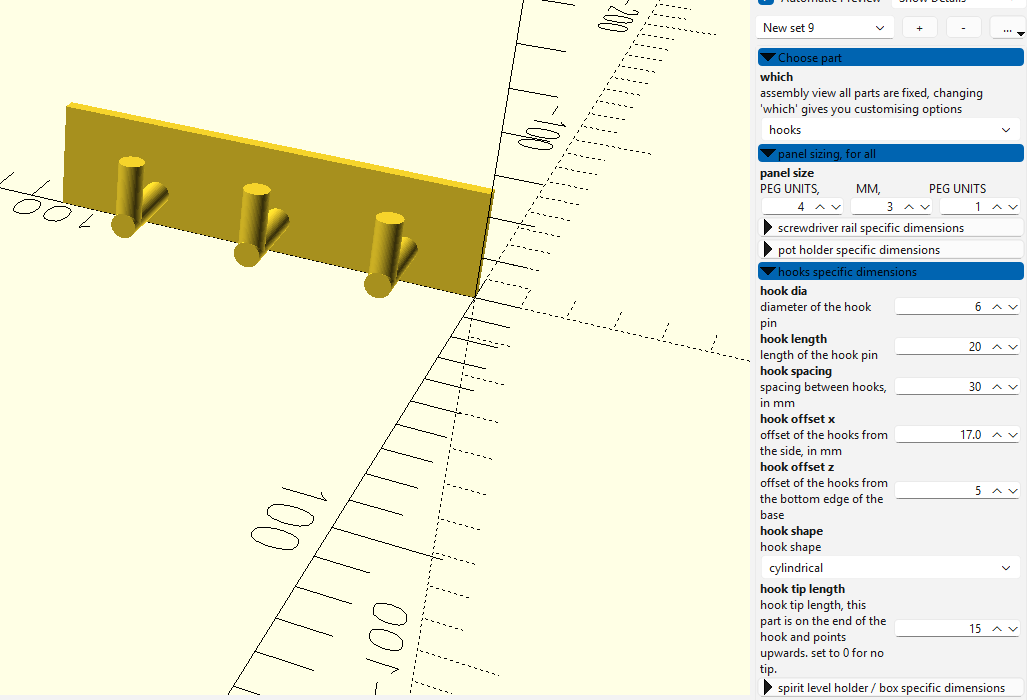

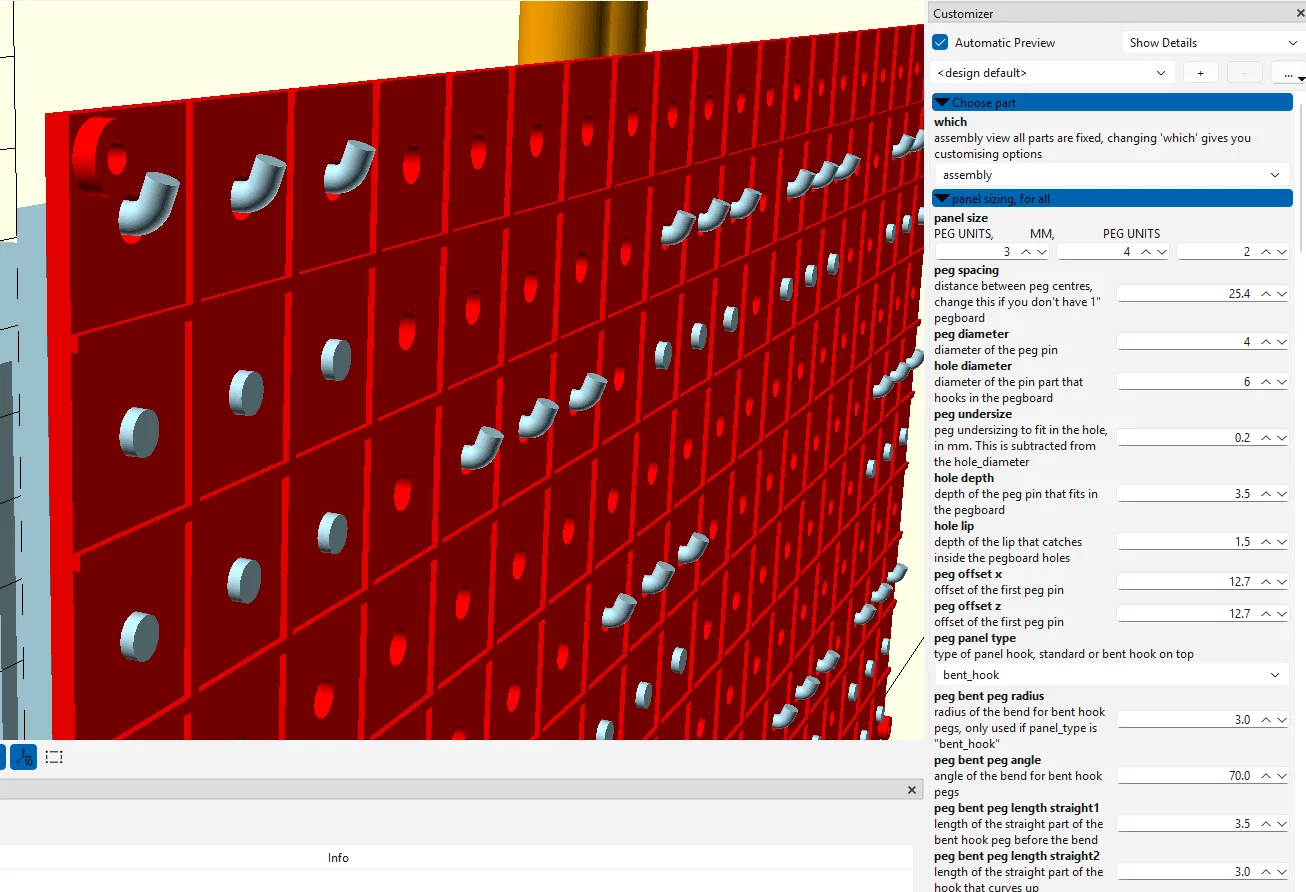

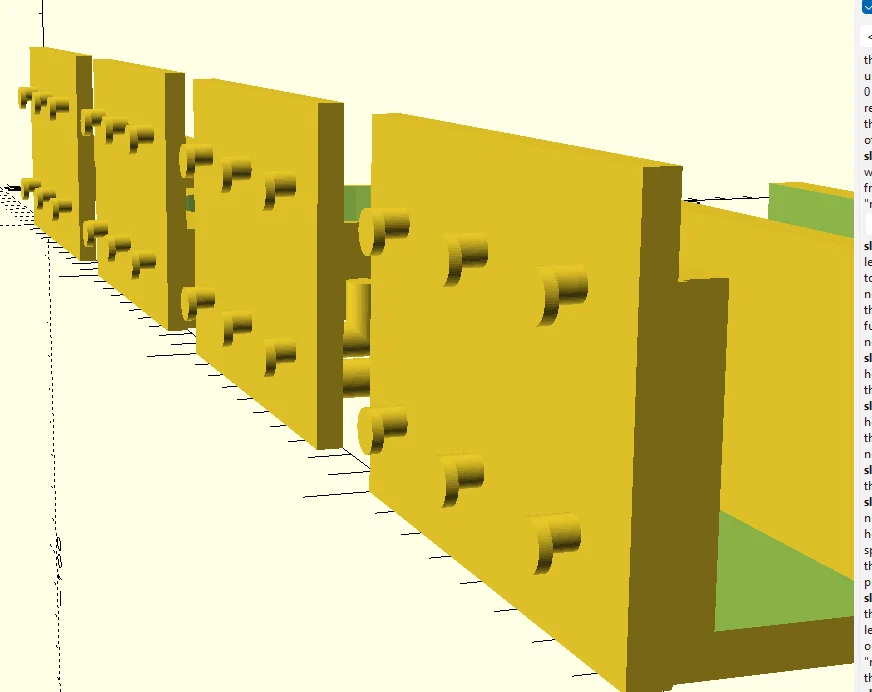

Loại chốt (peg) tiêu chuẩn của tôi có gờ, chỉ cần nhấn thẳng vào rồi thả xuống là được. Loại móc thì bạn đưa phần trên vào trước rồi xoay vào vị trí. Tôi chưa thử nghiệm loại móc này.

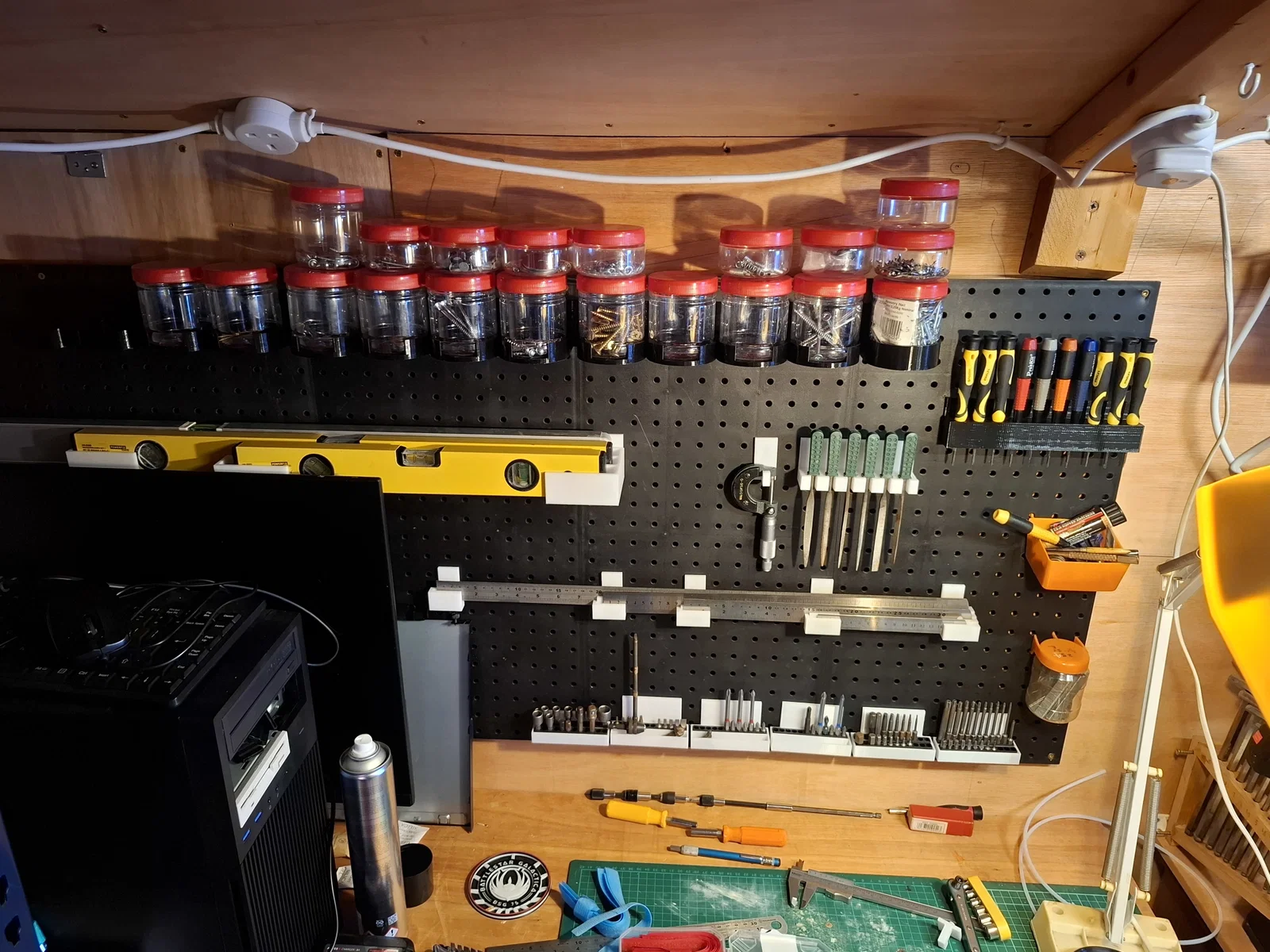

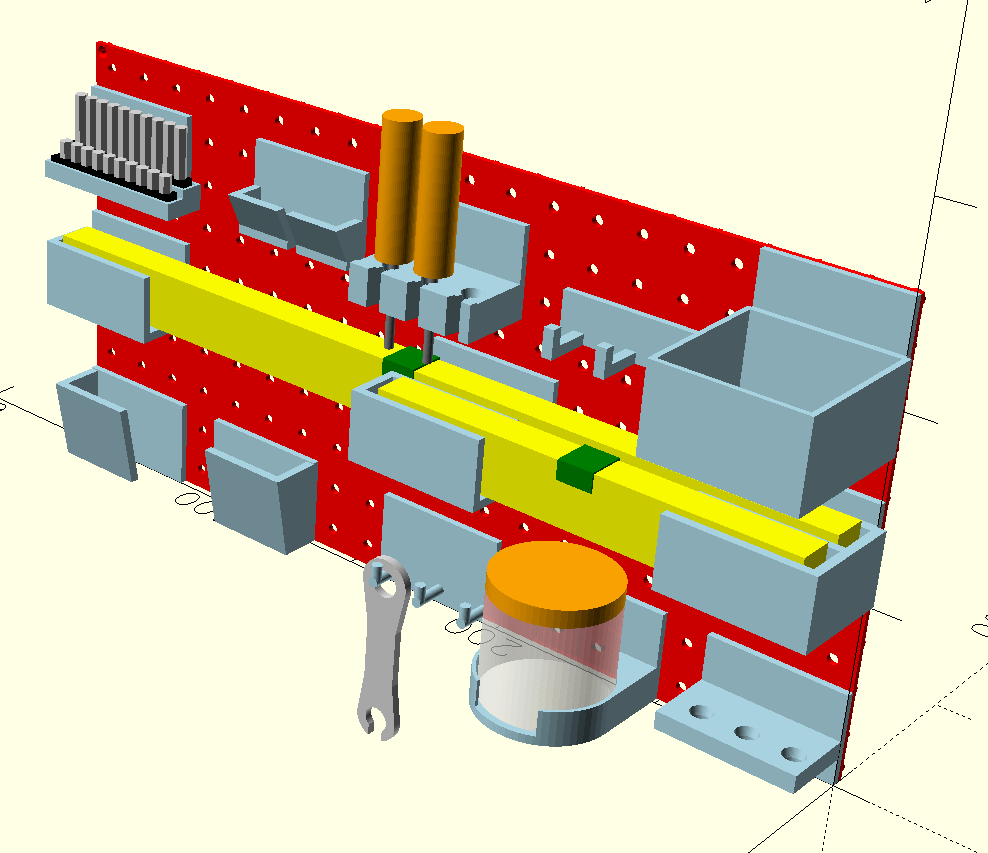

Tệp tải lên bao gồm:

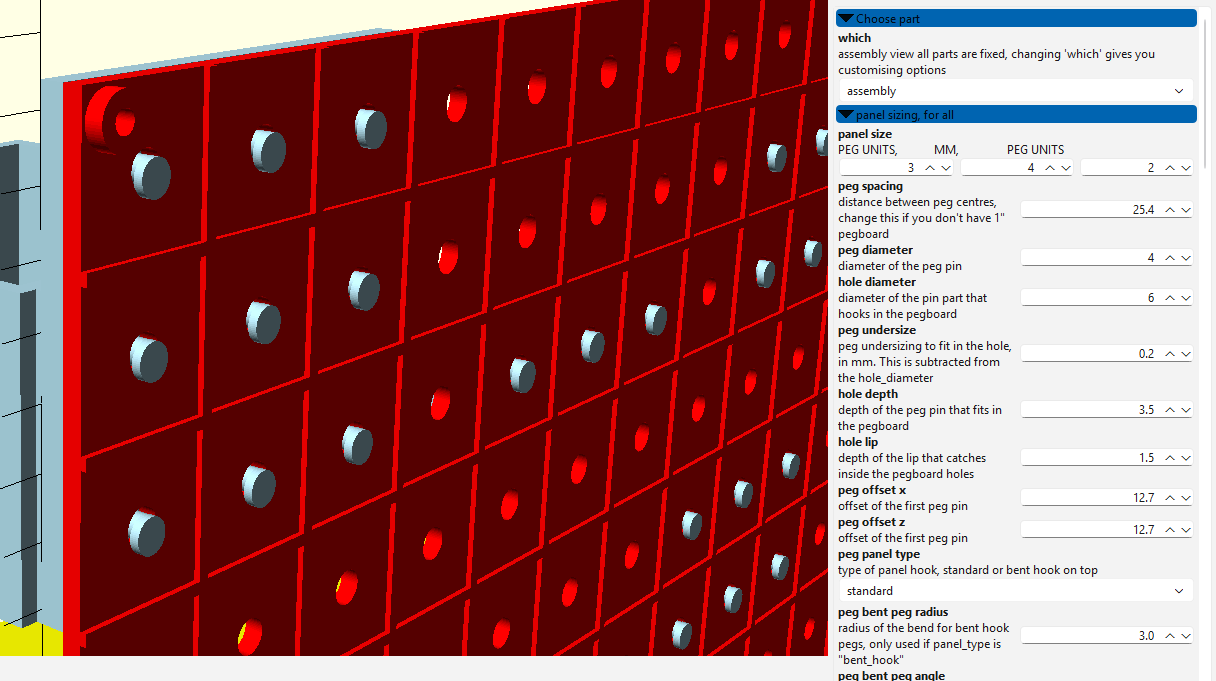

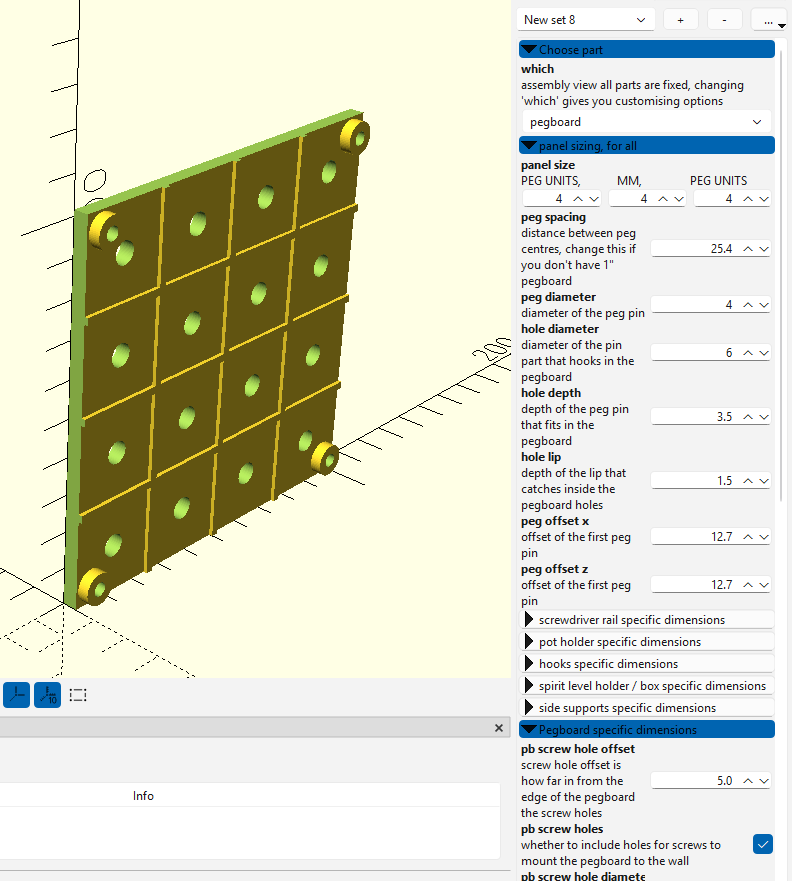

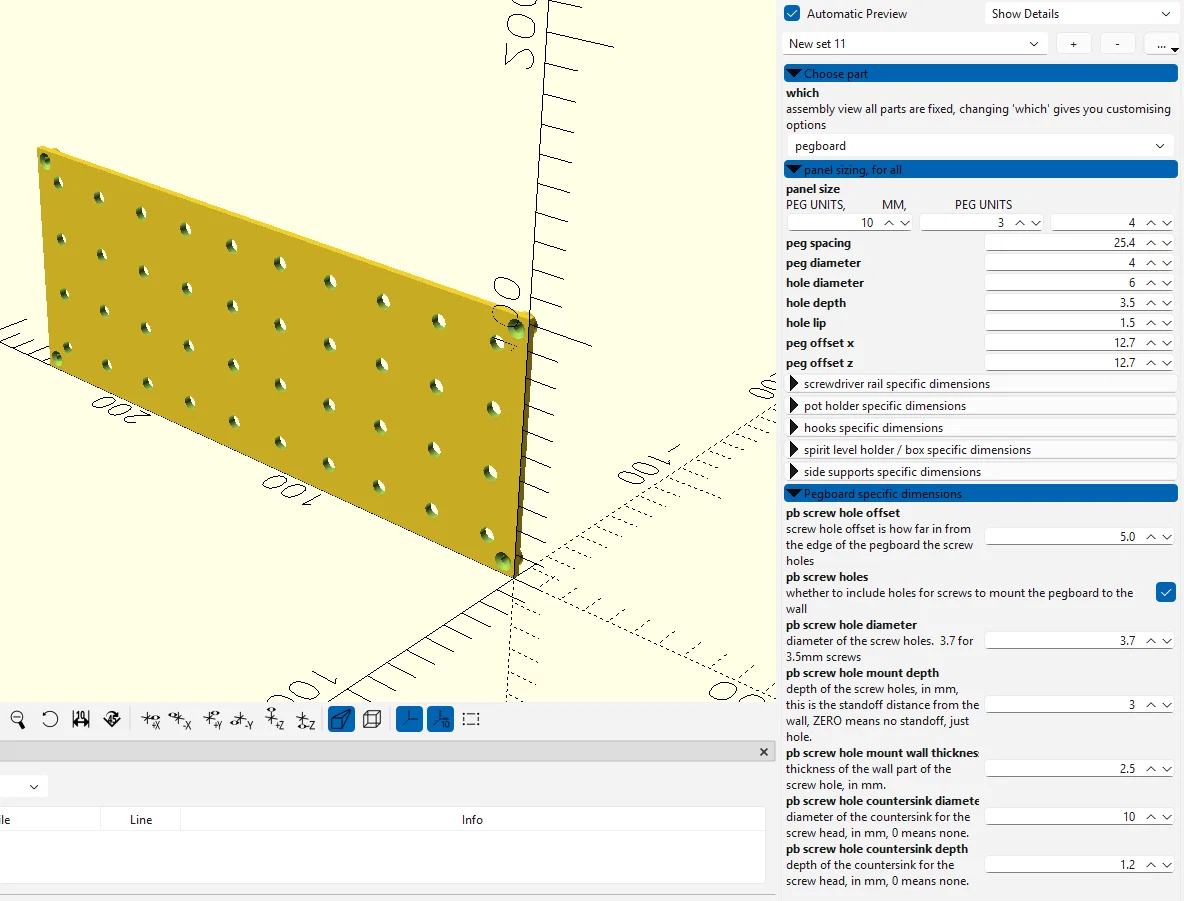

• Bảng pegboard: Tùy chỉnh kích thước bất kỳ, có hoặc không có gia cố mặt sau, lỗ bắt vít, miếng đệm.
• Bộ tạo hộp: Dùng để làm hộp đựng.

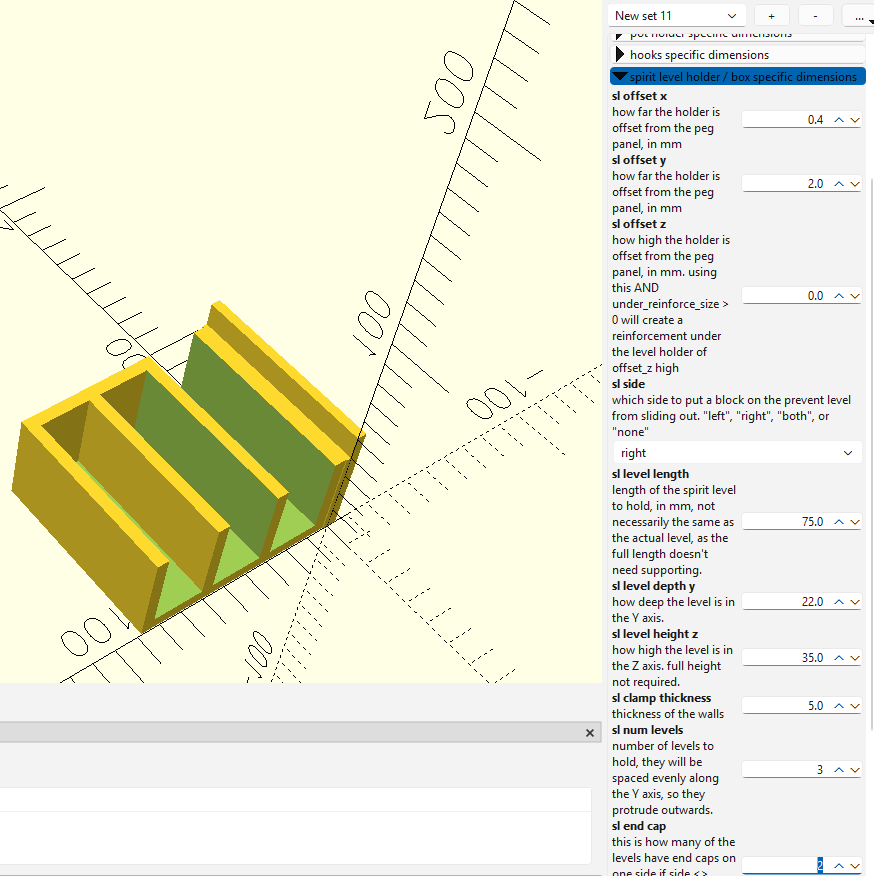

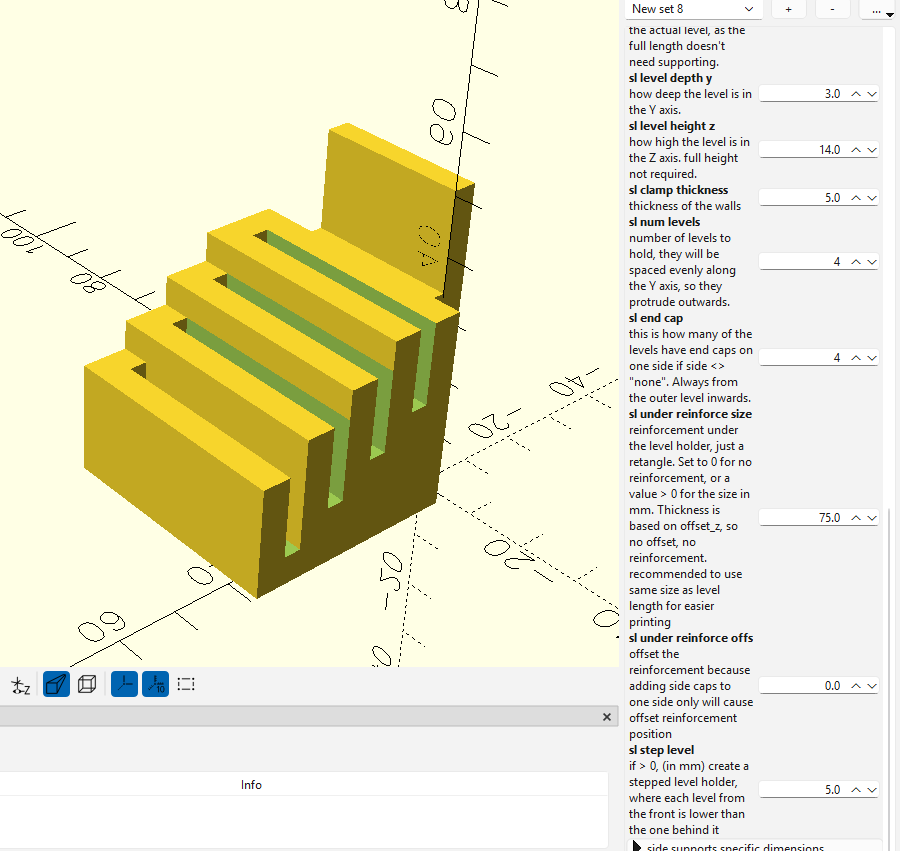

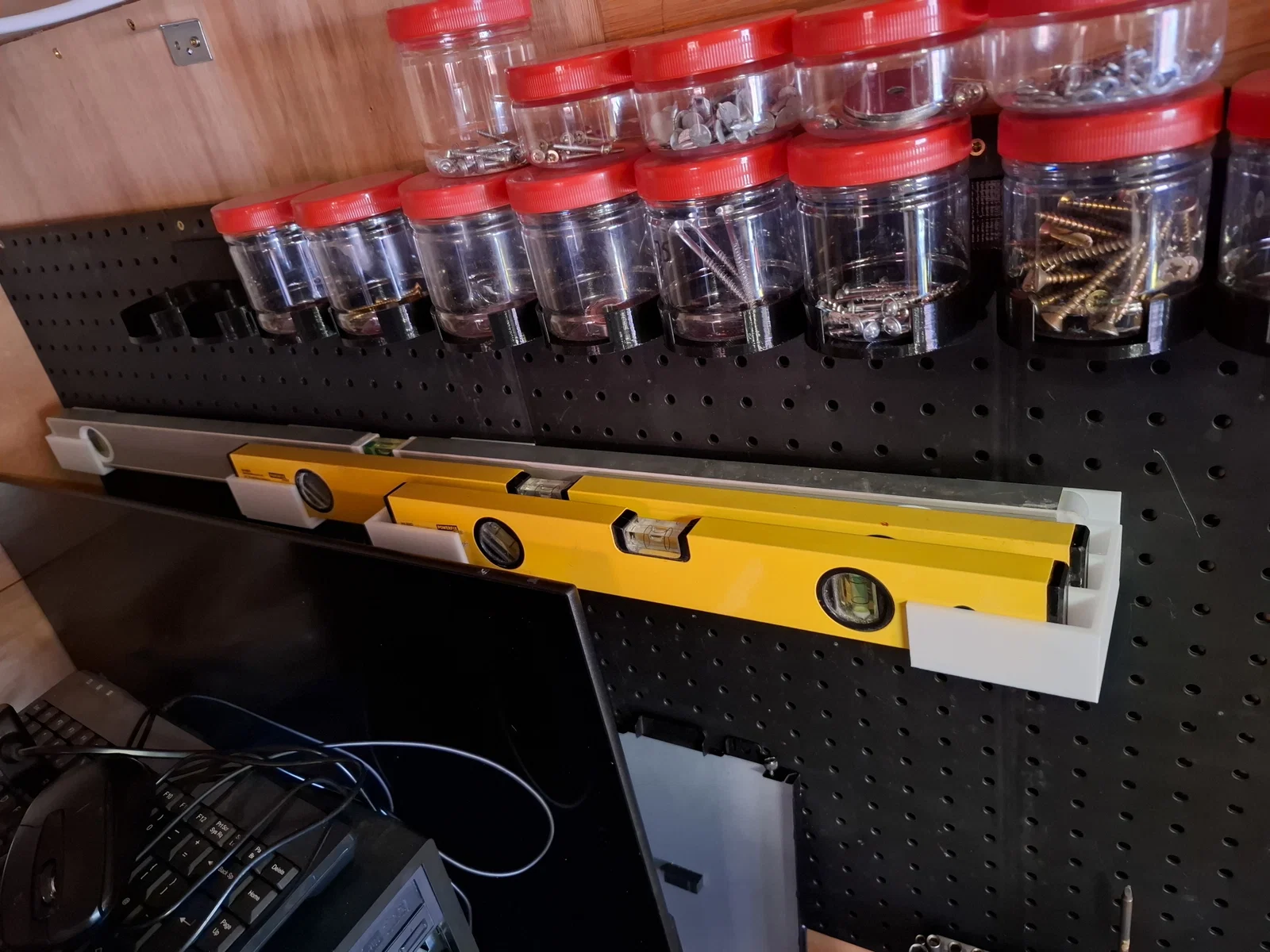

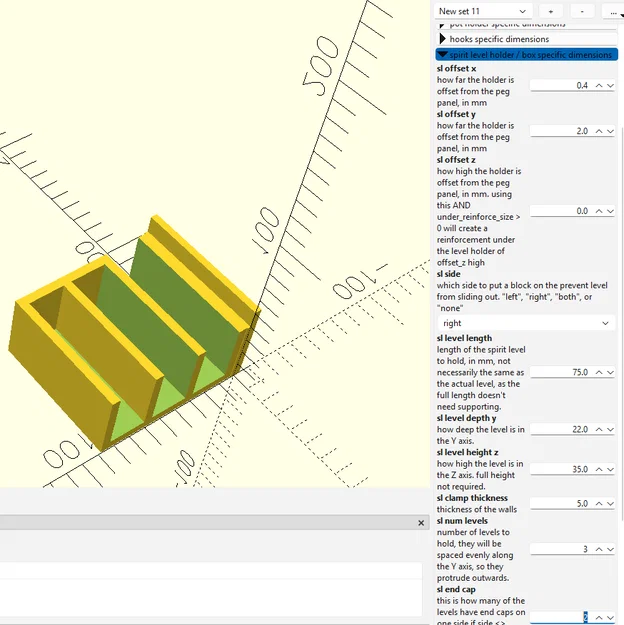

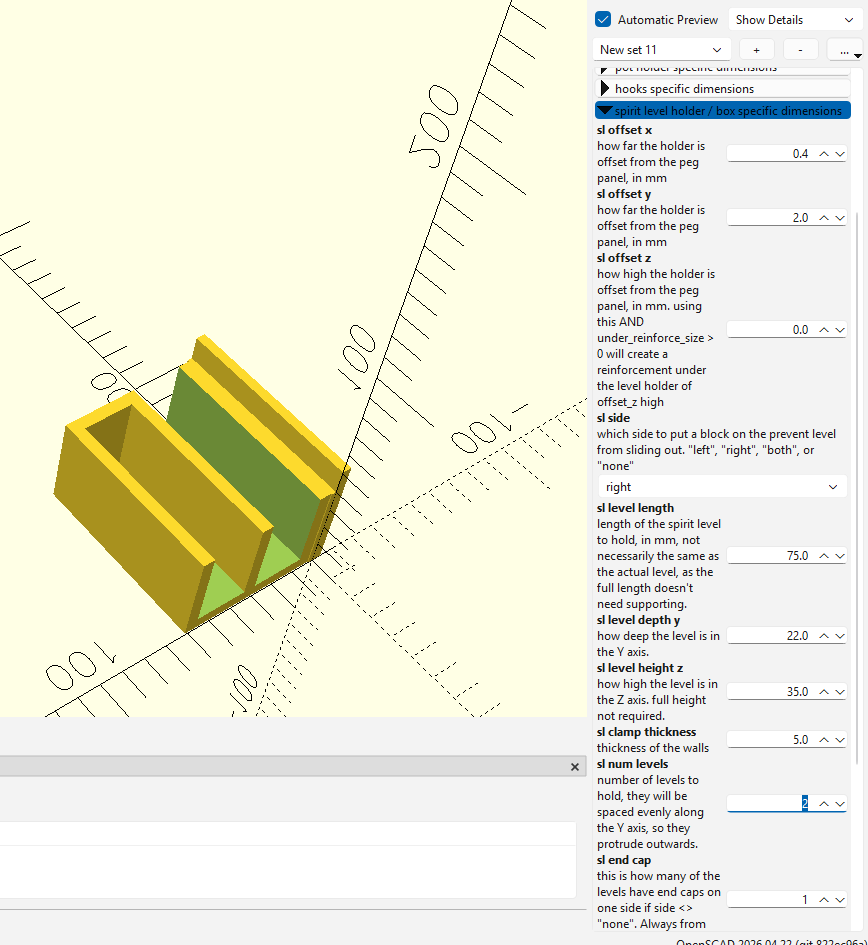

• Giá giữ thước thủy (spirit level): Được tạo từ cùng một tệp. Có thể để hở một bên, cả hai bên hoặc không hở bên nào, và có thể xếp tầng nếu bạn có từ 2 hộp trở lên.
• Giá treo cờ lê và dụng cụ tương tự: Dạng lỗ tròn hoặc vuông.

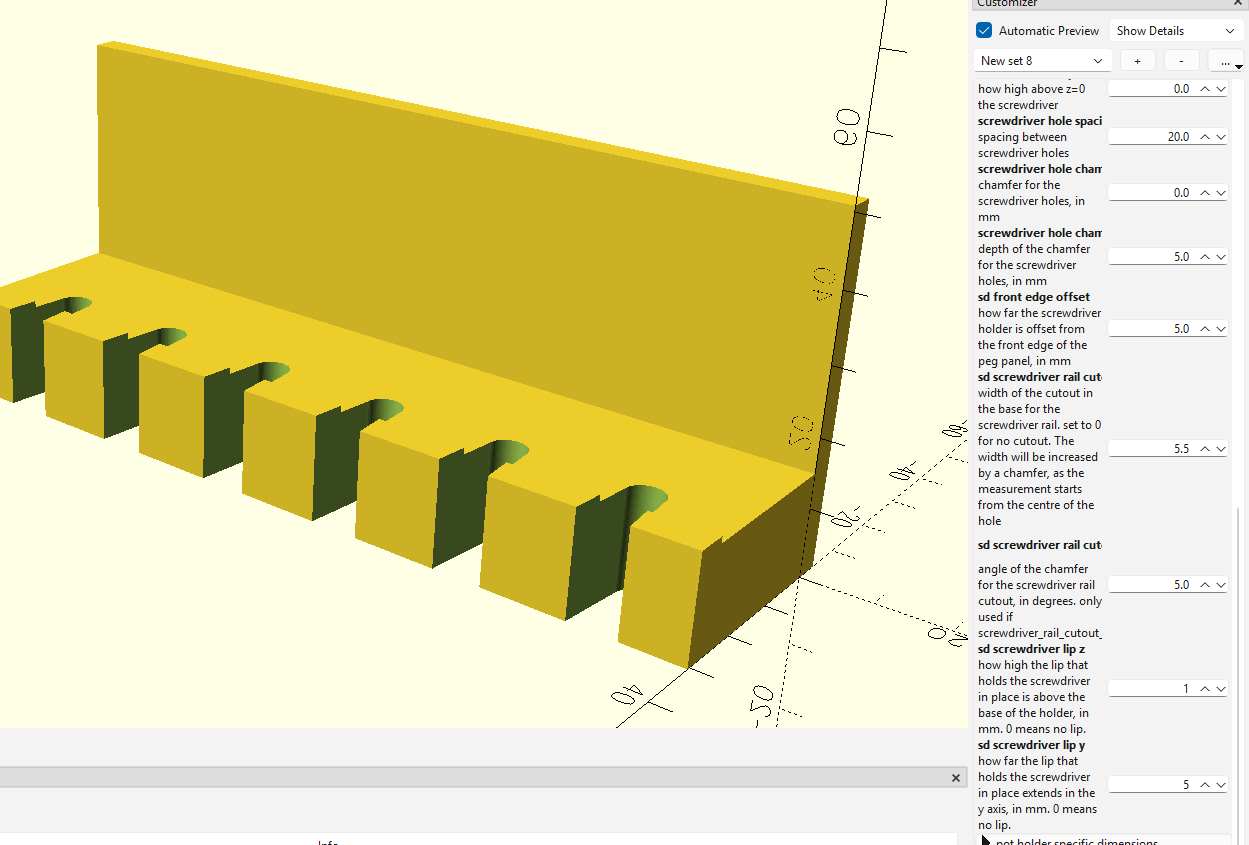

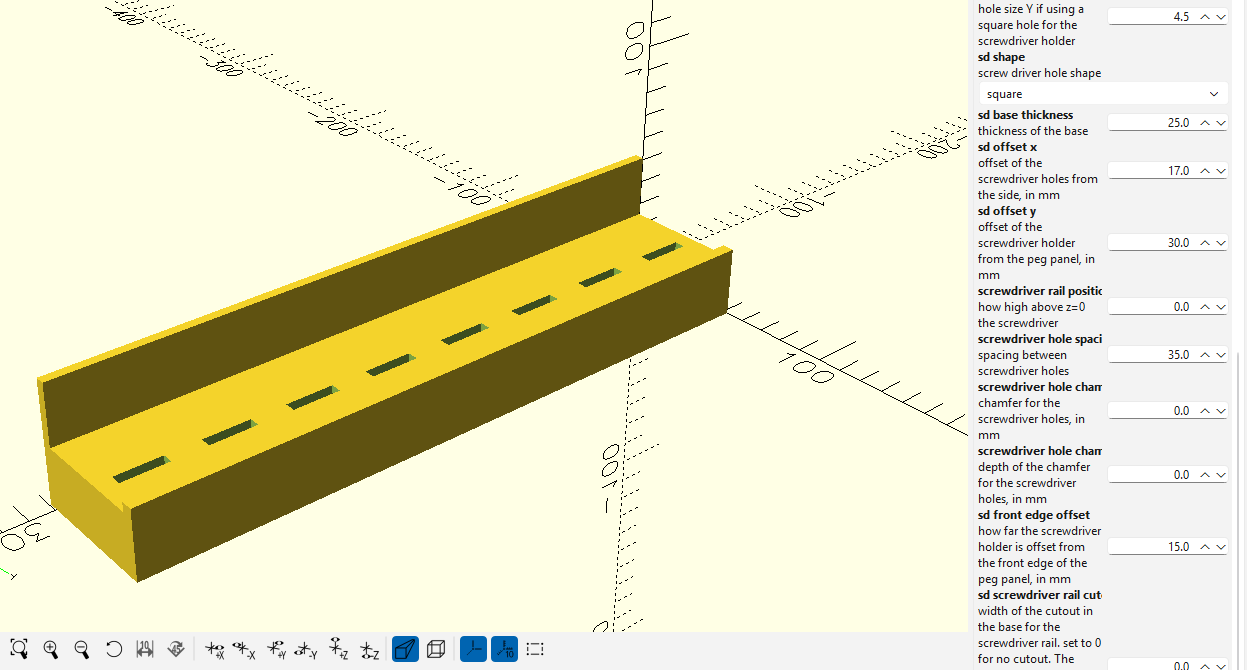

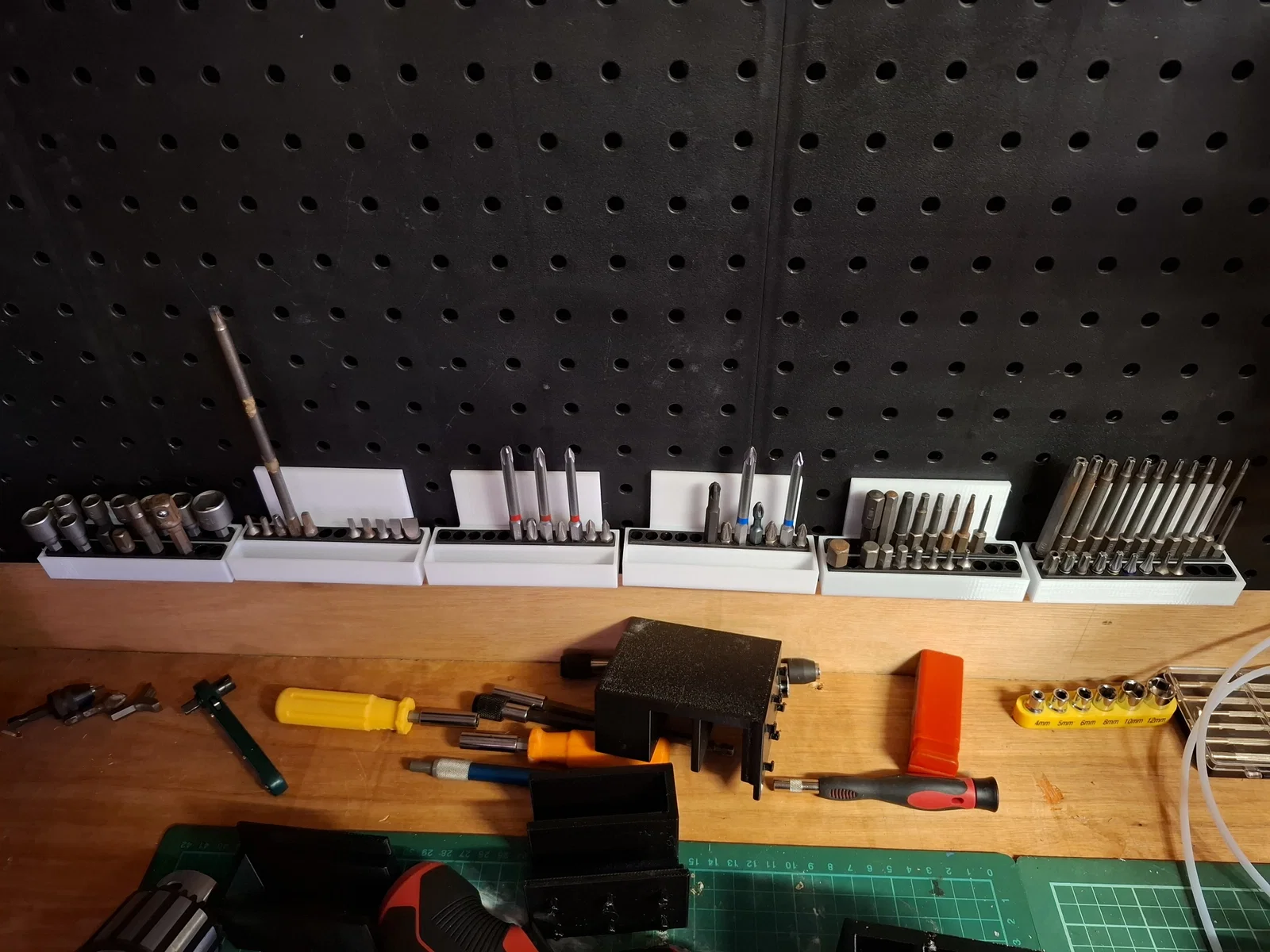

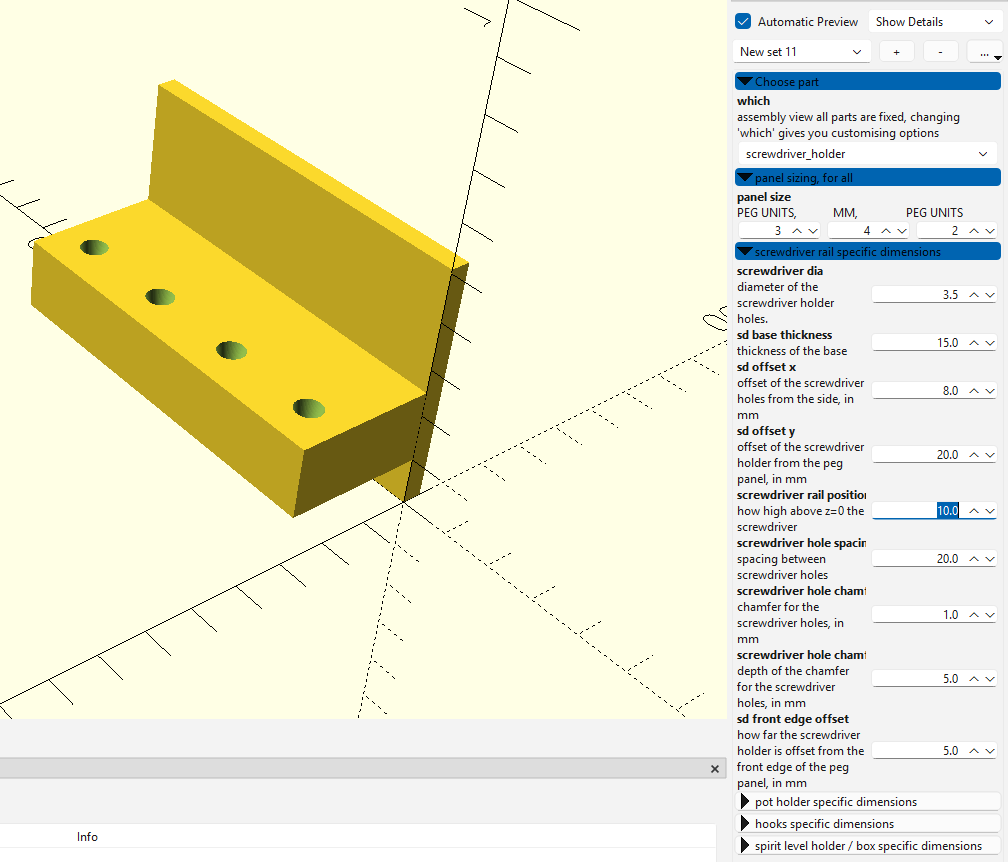

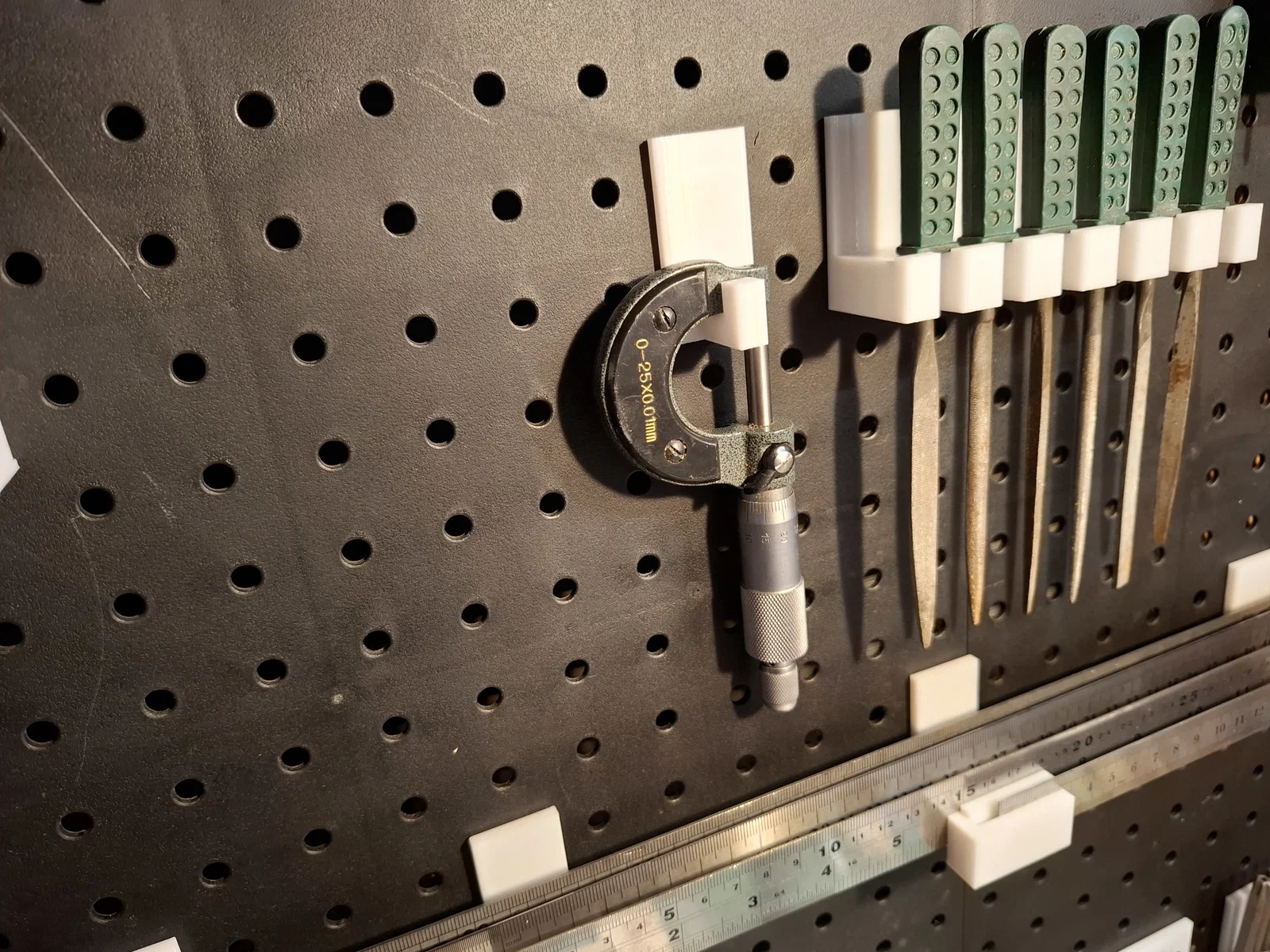

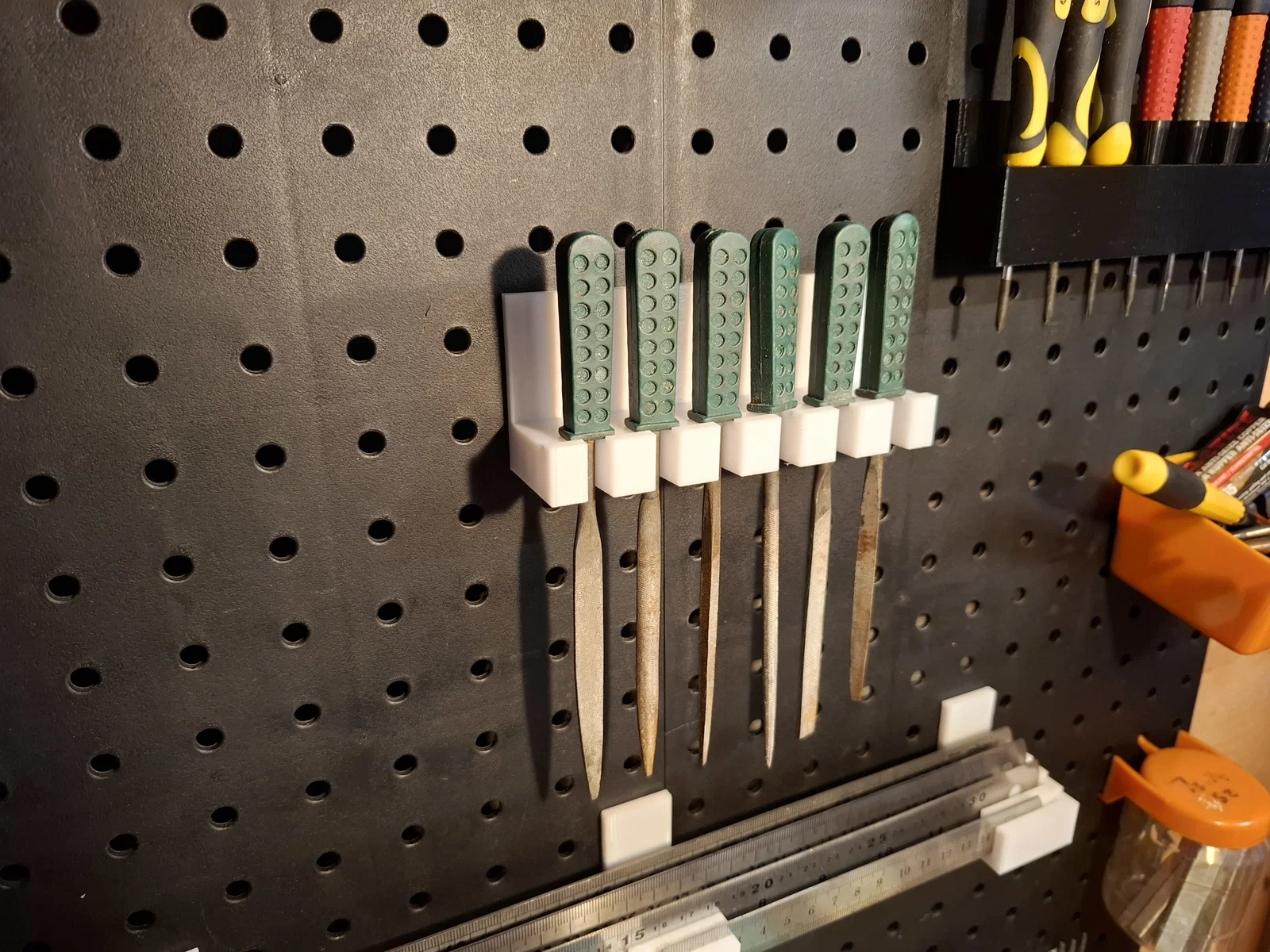

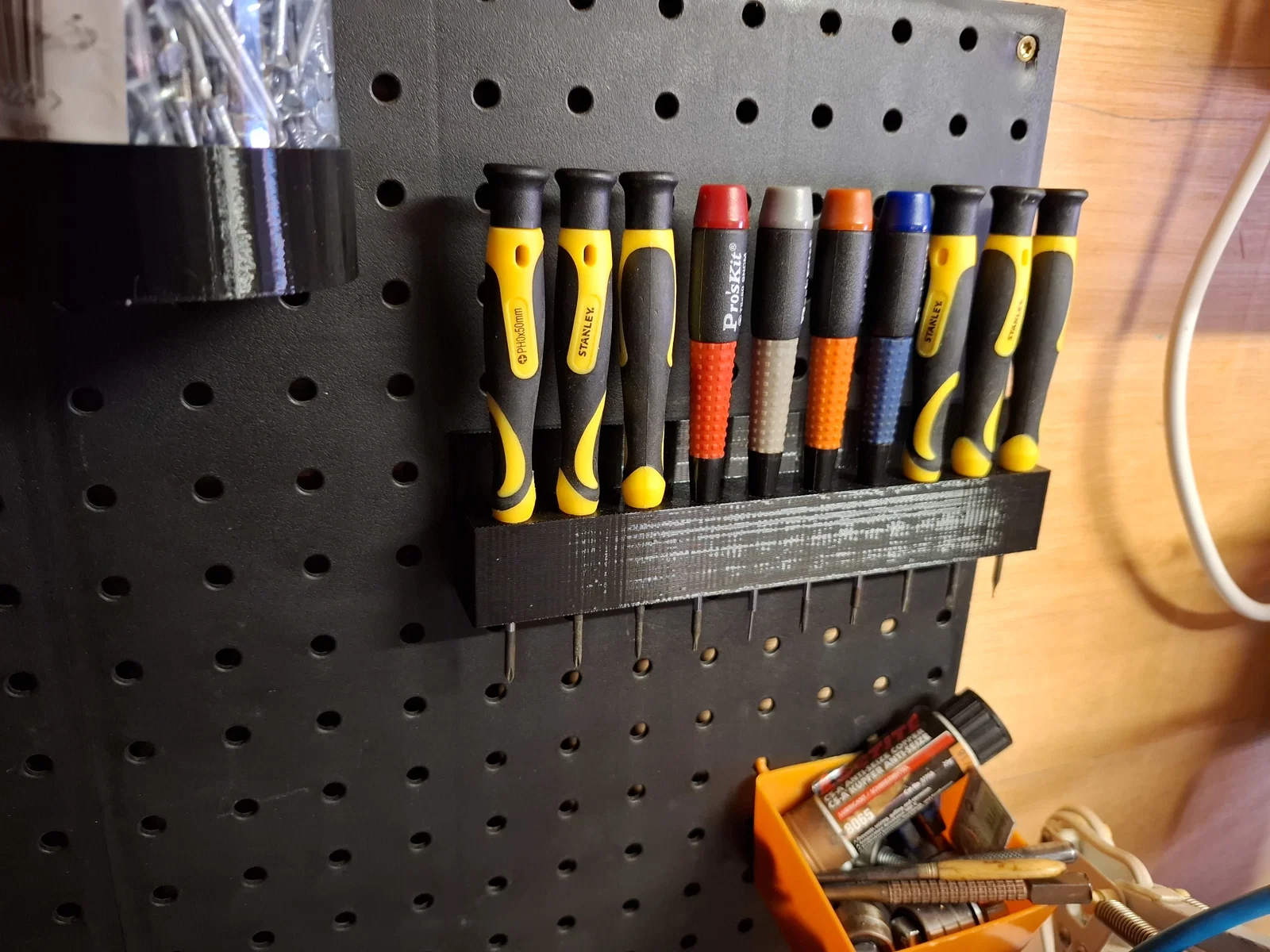

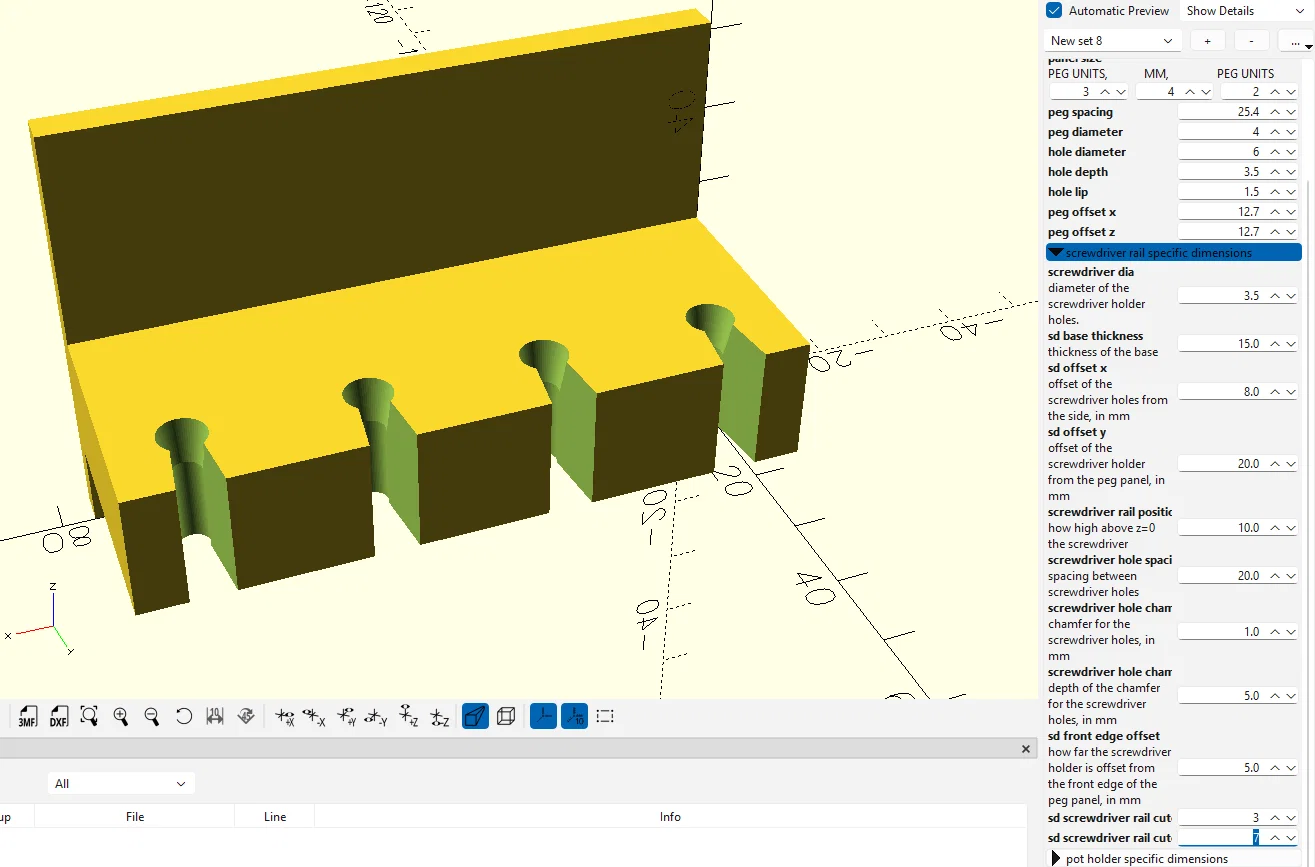

• Giá treo tua vít: Có thể tùy chỉnh lỗ tròn hoặc vuông, thêm gờ và cắt rãnh để chèn dụng cụ từ phía trước.

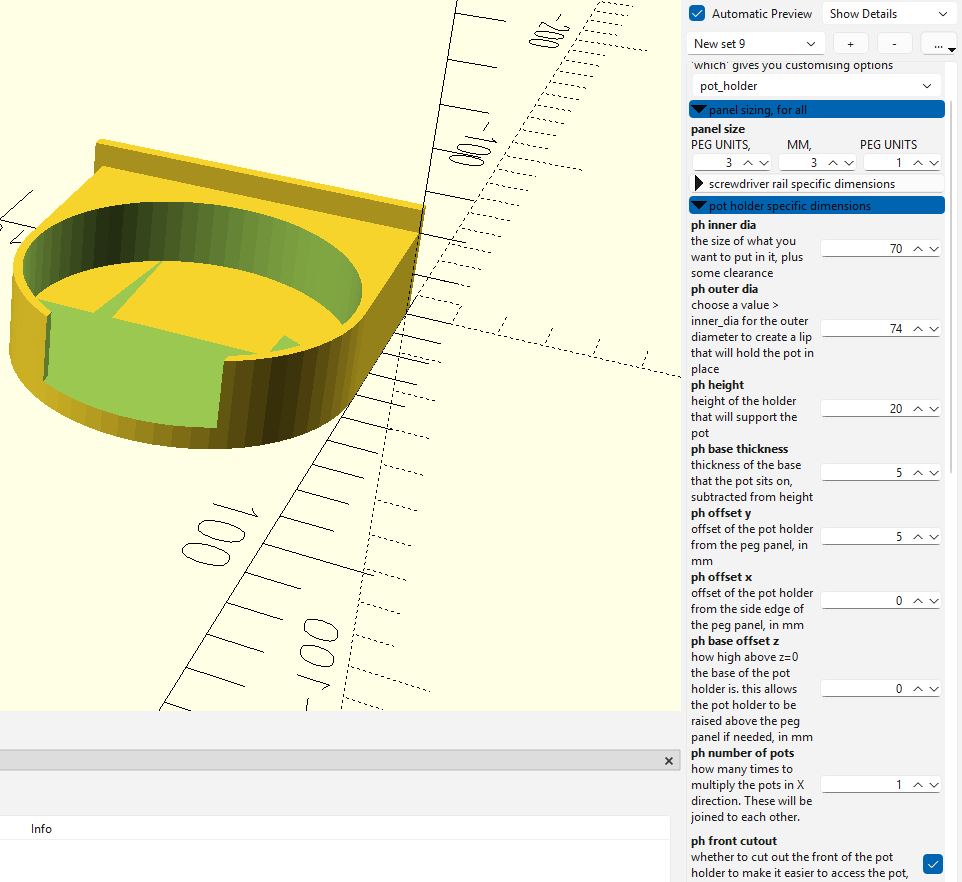

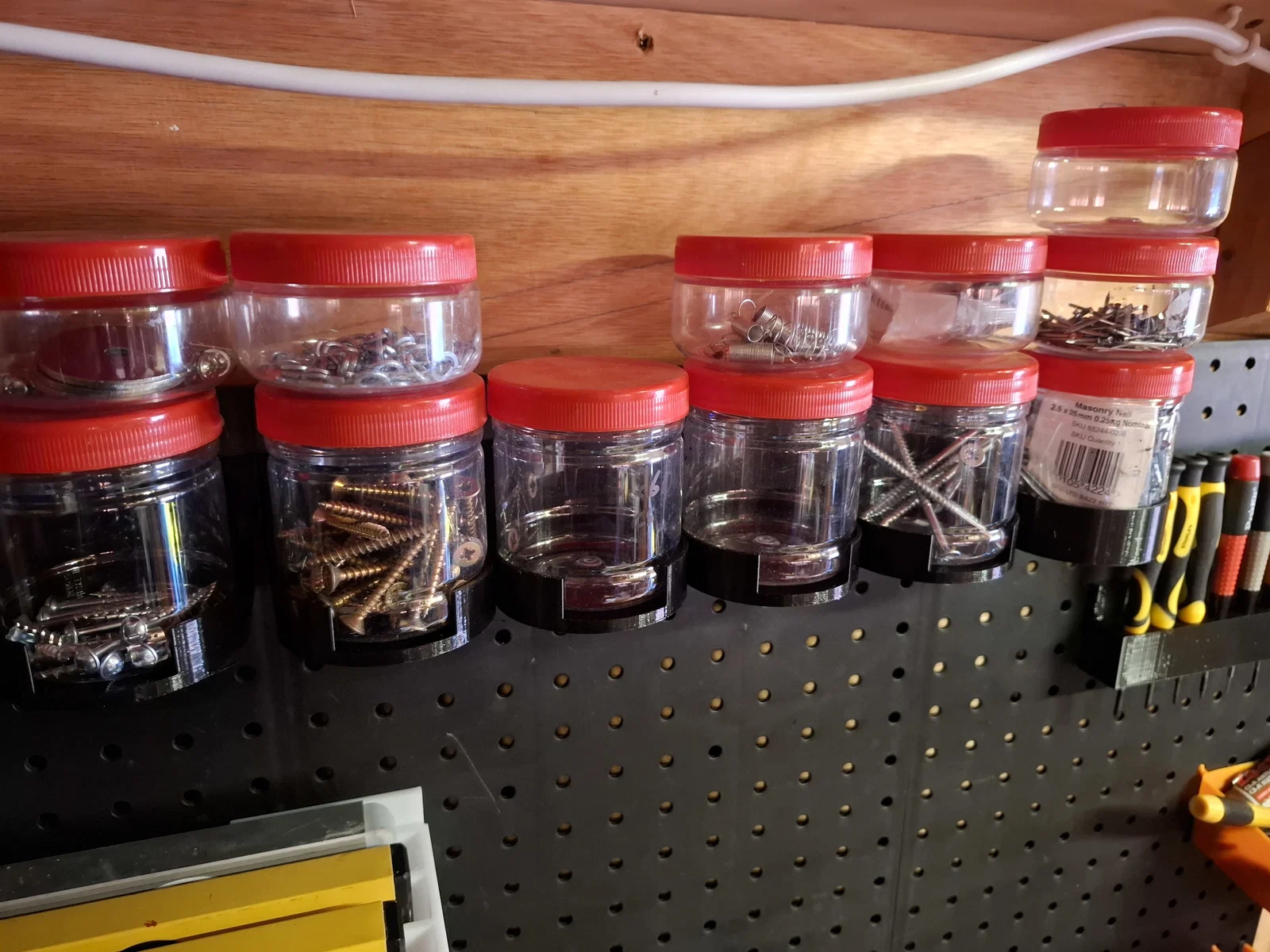

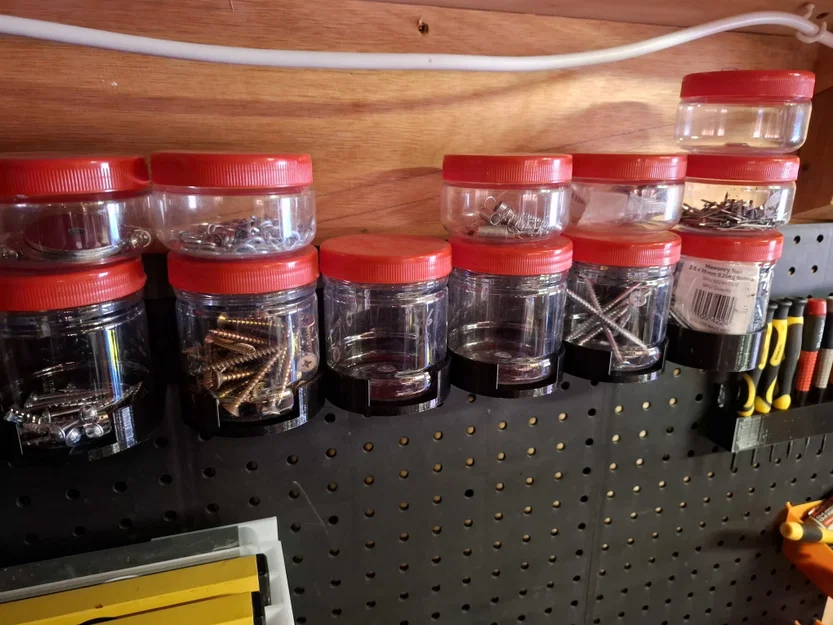

• Giá treo chậu: Có hoặc không có rãnh khoét mặt trước để nhìn thấy đồ bên trong.

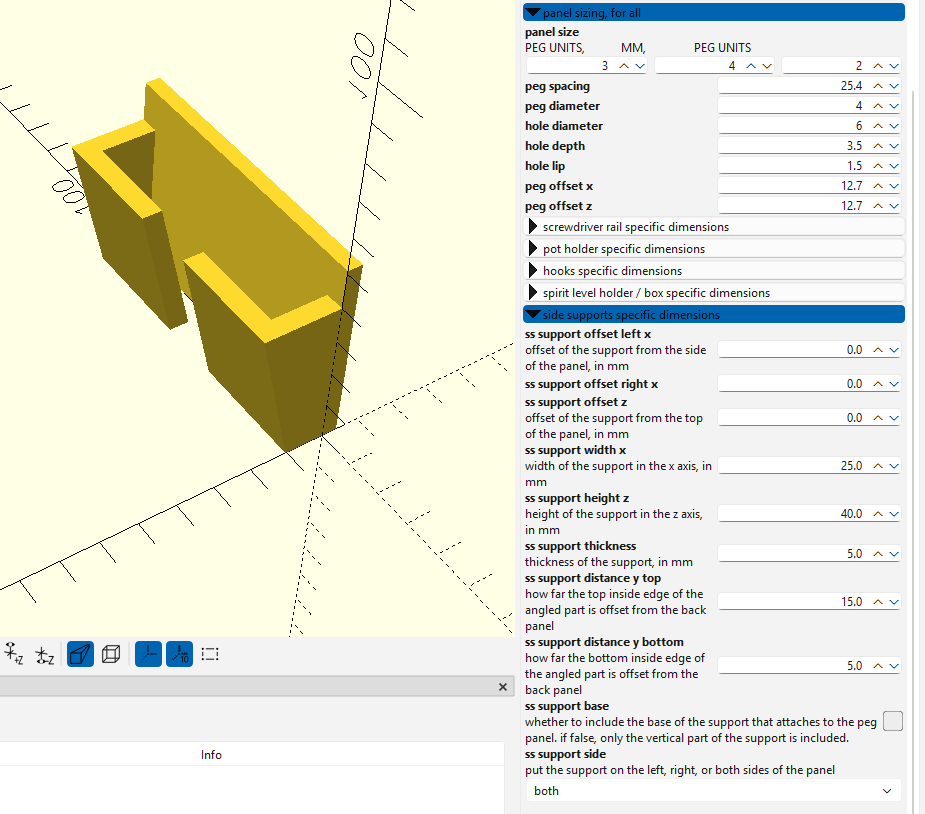

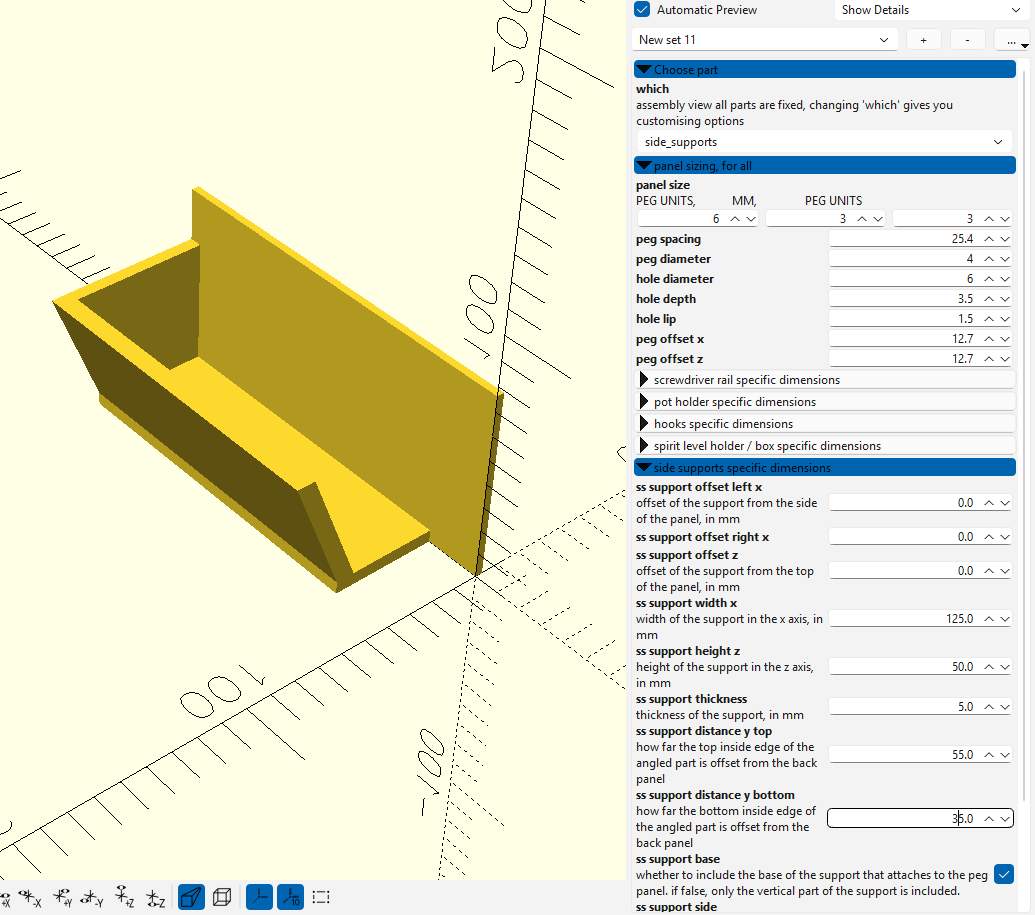

• Giá đỡ nghiêng: Dùng cho các vật dụng lớn hơn như laptop.

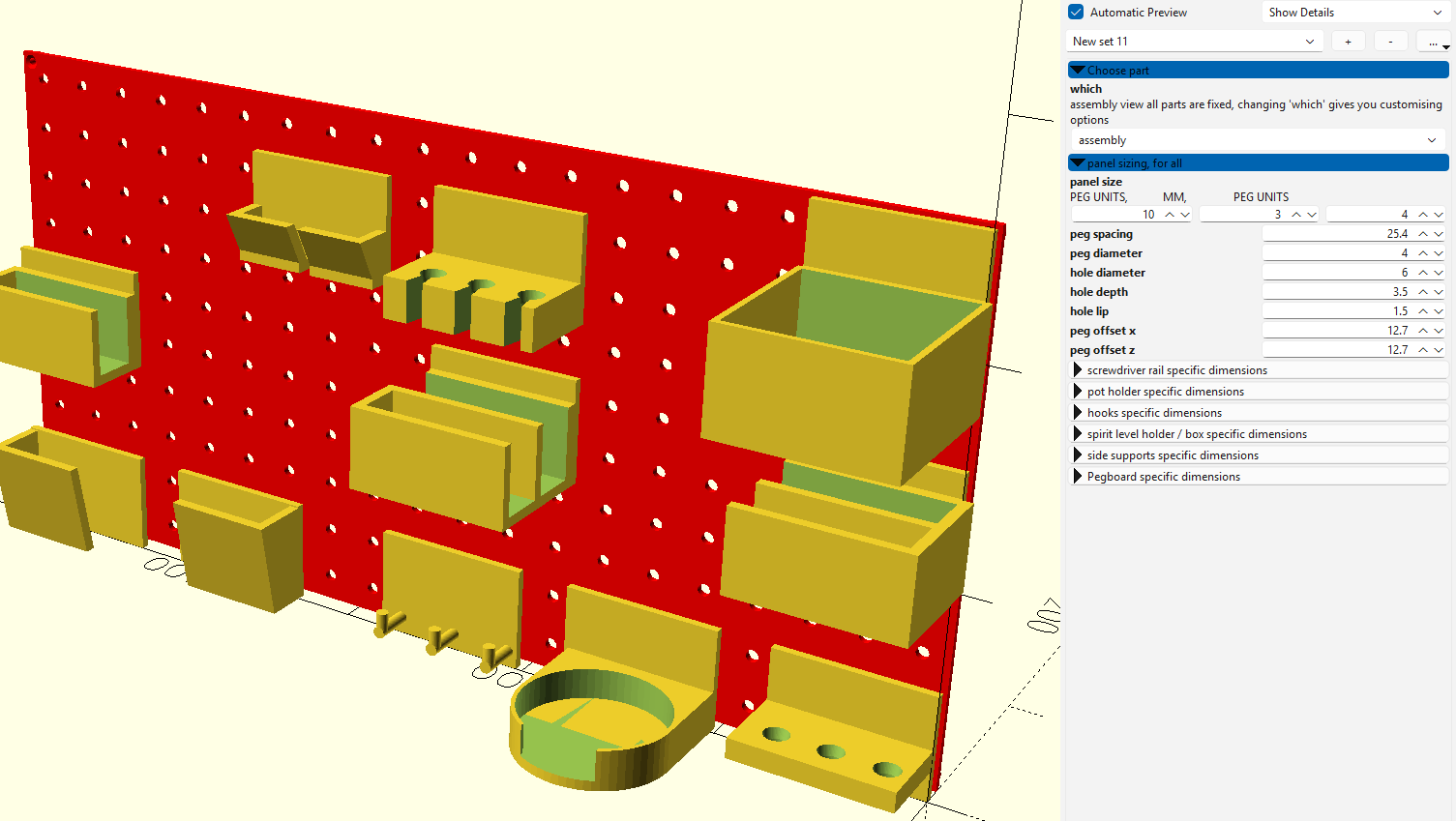

Kích thước của mọi thứ đều có thể chỉnh sửa trong customizer, bao gồm cả vị trí các bộ phận trên bảng pegboard.

Cách sử dụng:

1. Tải tất cả tệp về, giữ tệp assembly.scad ở thư mục gốc và các tệp scad khác trong thư mục con /parts và /parts-viewonly (giữ nguyên cấu trúc thư mục hiện tại).
2. Mở assembly.scad bằng OpenSCAD (nên dùng bản nightly vì bản phát hành chính thức đã quá cũ).
3. Mở cửa sổ Customizer.
4. Tùy chỉnh theo ý muốn.
5. Nhấn Render rồi Export.
6. In thử một mẫu nhỏ trước. Nếu ổn thì triển khai nhé! Khuyên dùng tree supports cho các chốt, trừ khi bạn bỏ qua các phần overhang nhỏ. Tree supports bẻ bằng tay rất dễ.

Vui lòng xem GitHub của tôi để có phiên bản mới nhất, vì cập nhật trên đó dễ dàng hơn nhiều so với ở đây:

https://github.com/amead77/SCAD-pegboard_parts

Tôi không hứa sẽ cập nhật Printables thường xuyên, nhưng tôi sẽ cố gắng mỗi khi có bản cập nhật lớn.

Nếu bạn thích thiết kế này và muốn ủng hộ một chút, vui lòng xem link trên GitHub của tôi nhé :)
