Mô tả

Cái adapter này giúp bạn gắn các phụ kiện cần chuẩn rail Picatinny/NATO, ví dụ như ống ngắm (gunsight), lên khung máy ảnh (camera cage) của bạn. Nó tương thích với các loại cage như của Leofoto hoặc bất kỳ thiết kế nào sử dụng ốc 1/4-20 với khoảng cách lỗ 9mm tiêu chuẩn.

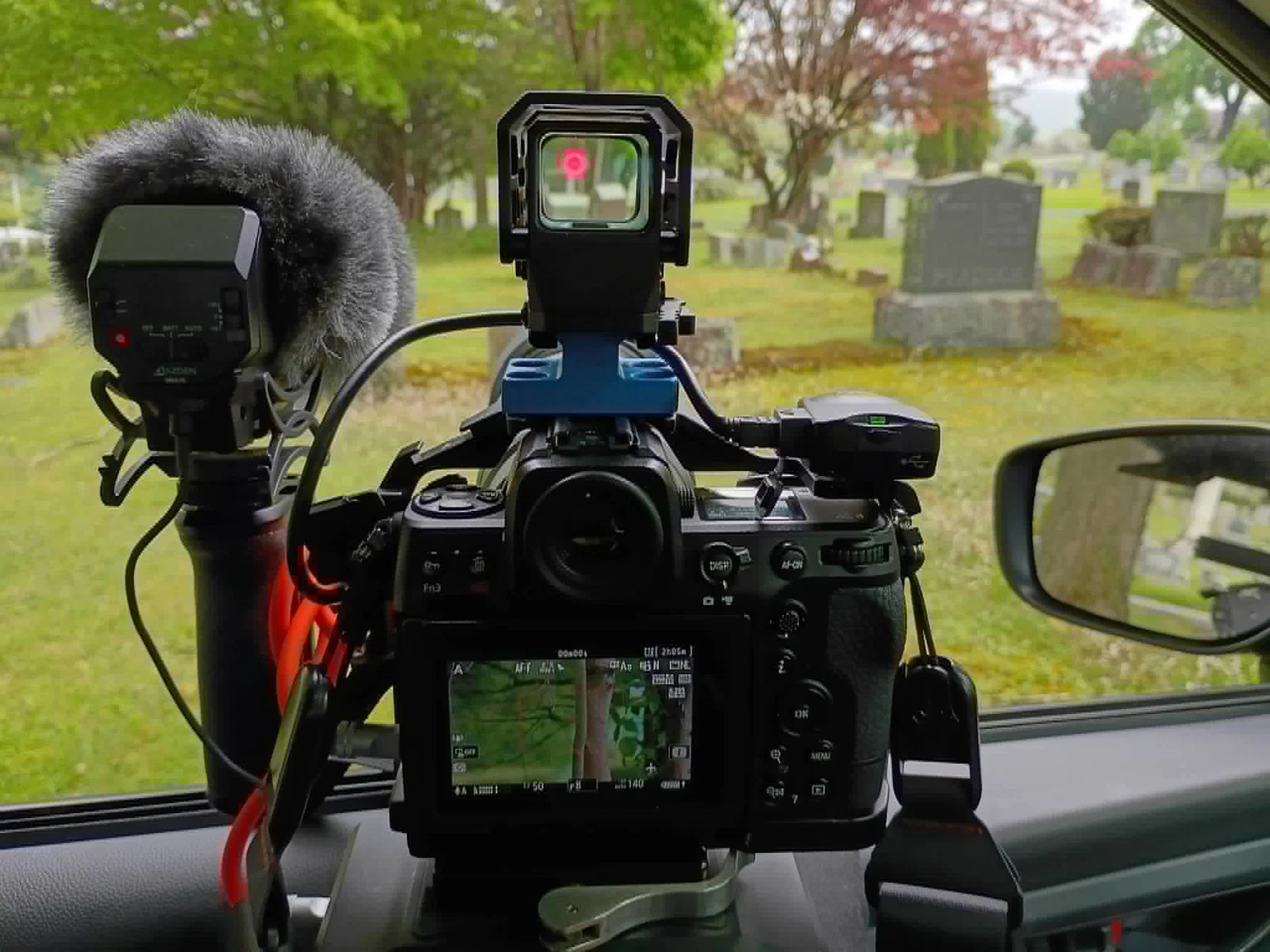

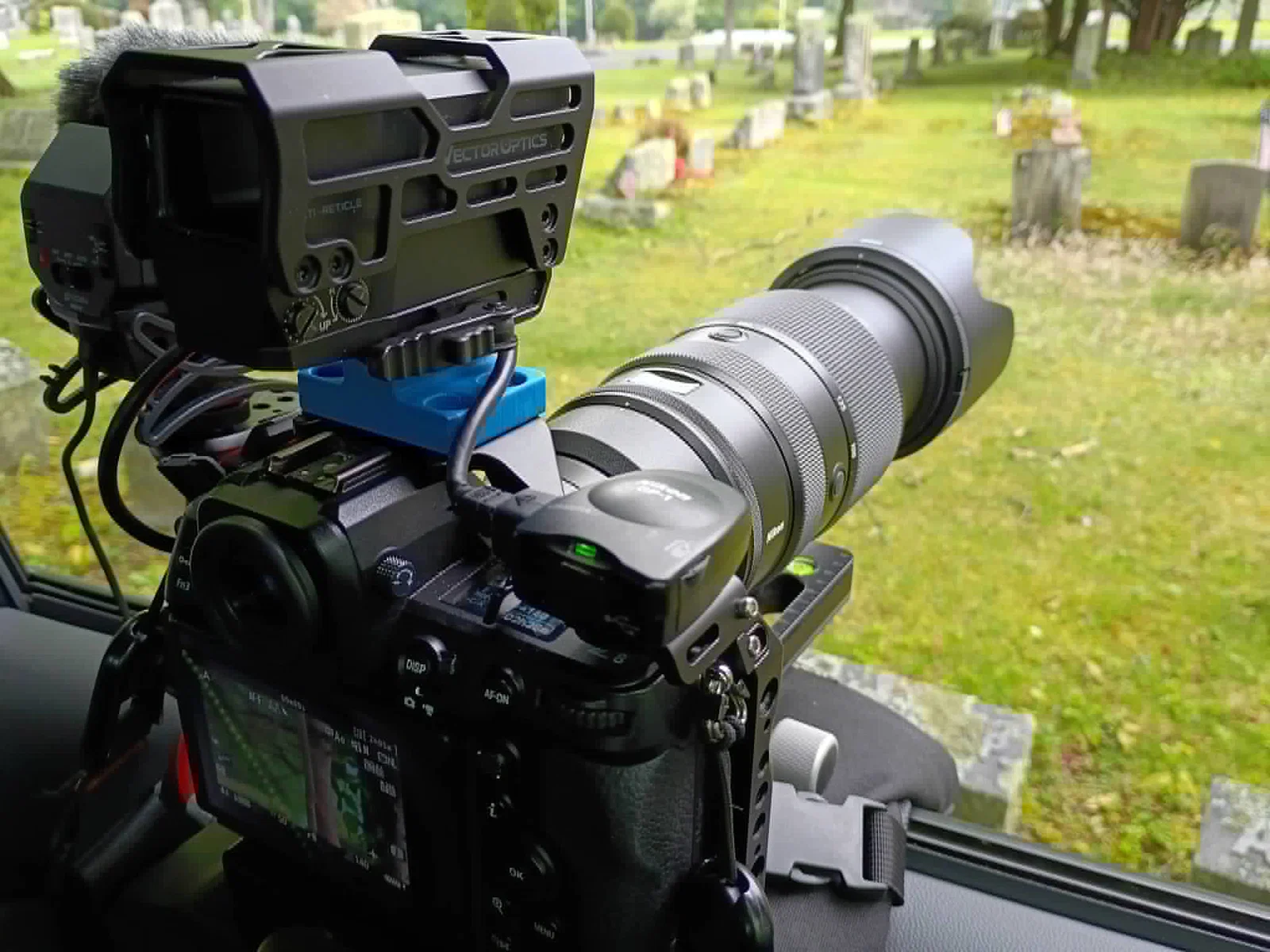

Mình thiết kế món này cho một người bạn chuyên chụp ảnh động vật hoang dã. Các hình ảnh đính kèm cho thấy thiết lập của bạn mình: ống ngắm được gắn lên cage máy ảnh, giúp việc canh khung hình khi dùng ống kính tele trở nên dễ dàng hơn nhiều. Cái adapter là phần màu xanh nằm giữa ống ngắm và cage.

Mình khuyên các bạn nên in đứng và tăng số lượng perimeter (vách) để đảm bảo độ cứng cáp. Mình đã in thử bằng nhựa PLA với kích thước 102% để bù trừ độ co ngót và thấy rất ổn, hoặc nếu đặt in SLS nylon qua Xometry thì cứ để 100% là được.

Coi thêm Ẩn bớt

Thông số in

Định dạng
step
Số file mô hình
1
Tổng dung lượng
167,9 KB
File lớn nhất
167,9 KB
