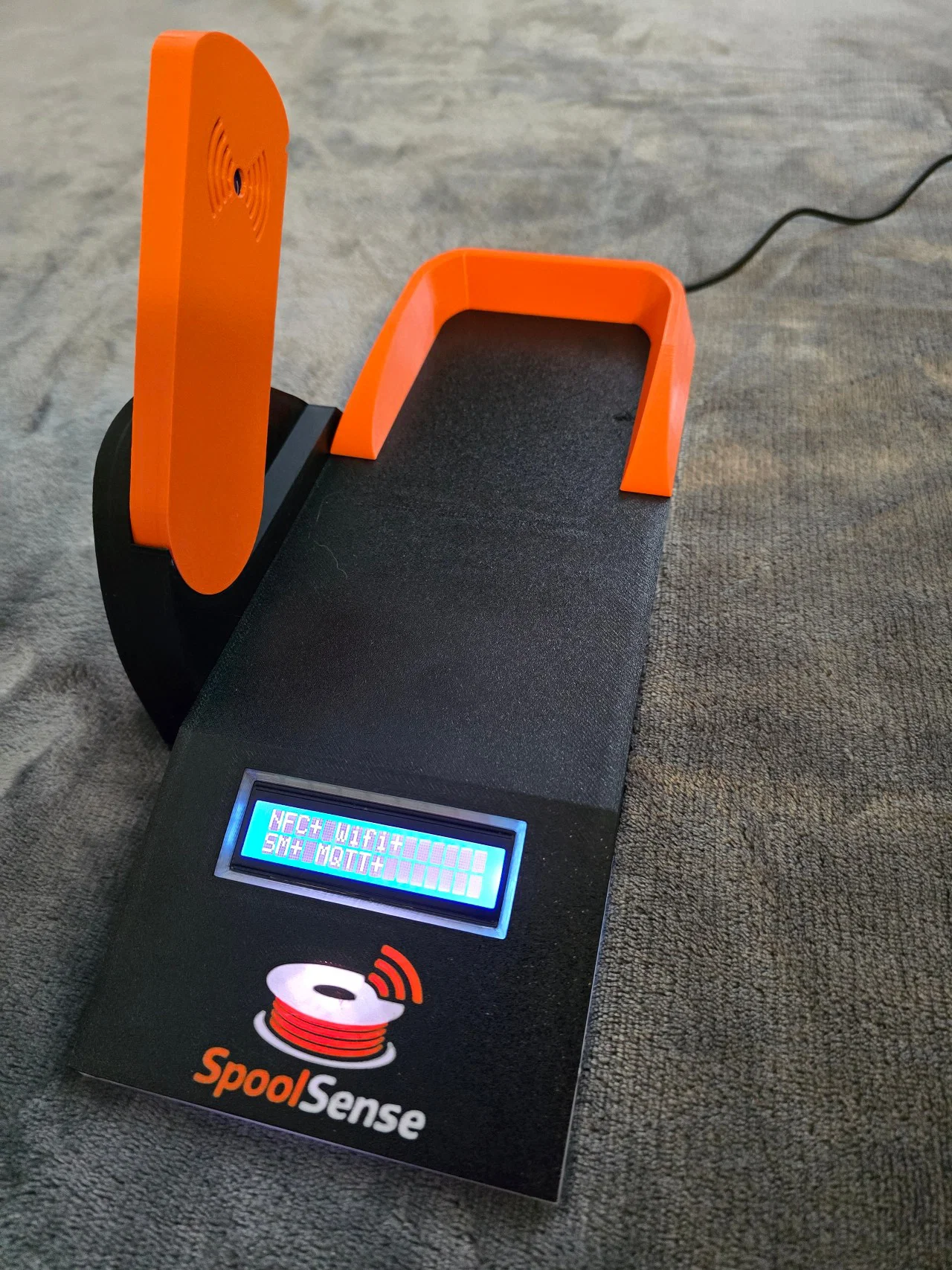

Bộ vỏ đọc SpoolSense cho Cereal DryBox kiểu AMS - LCD 16x2 và LED trạng thái RGB

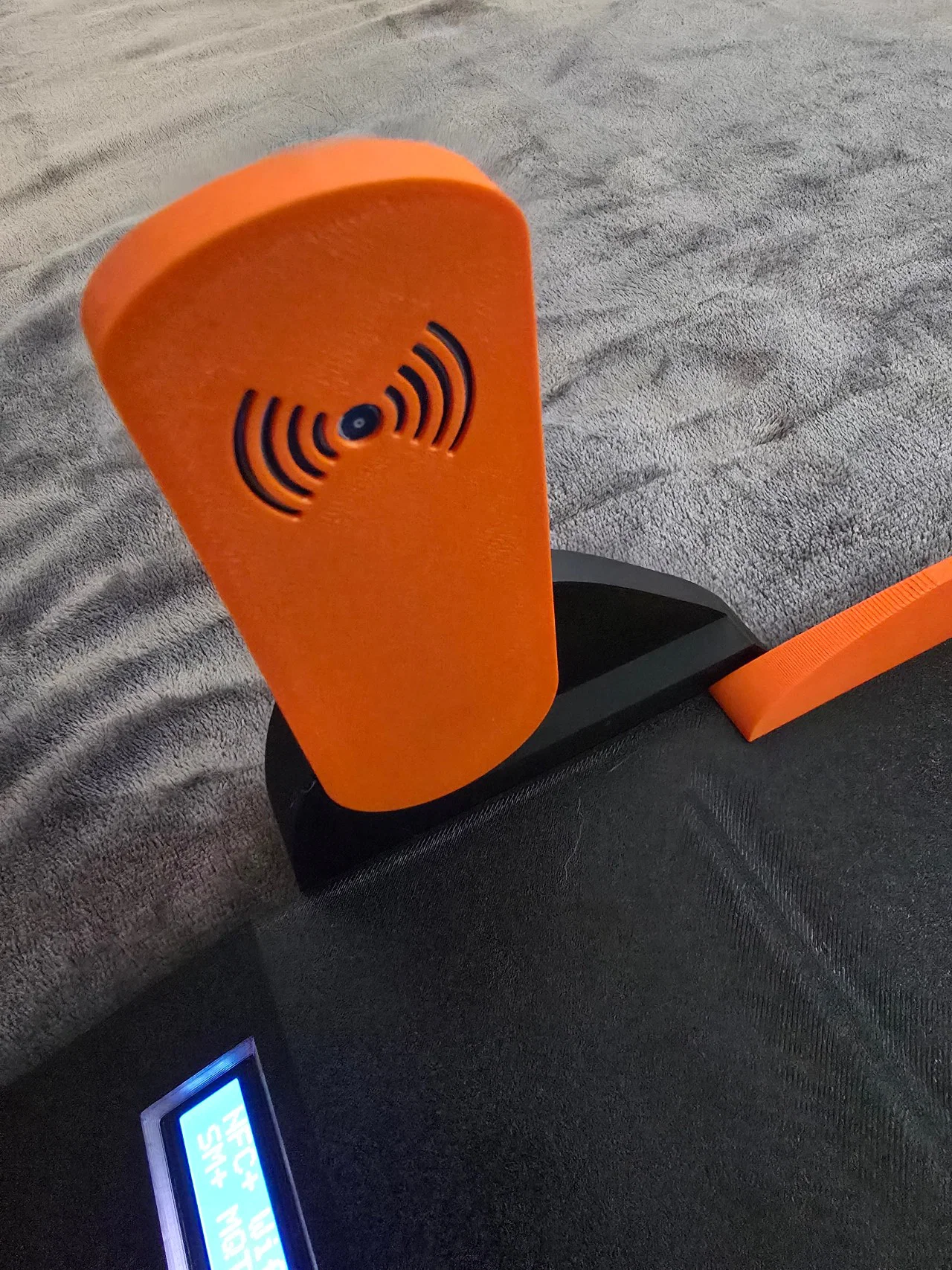

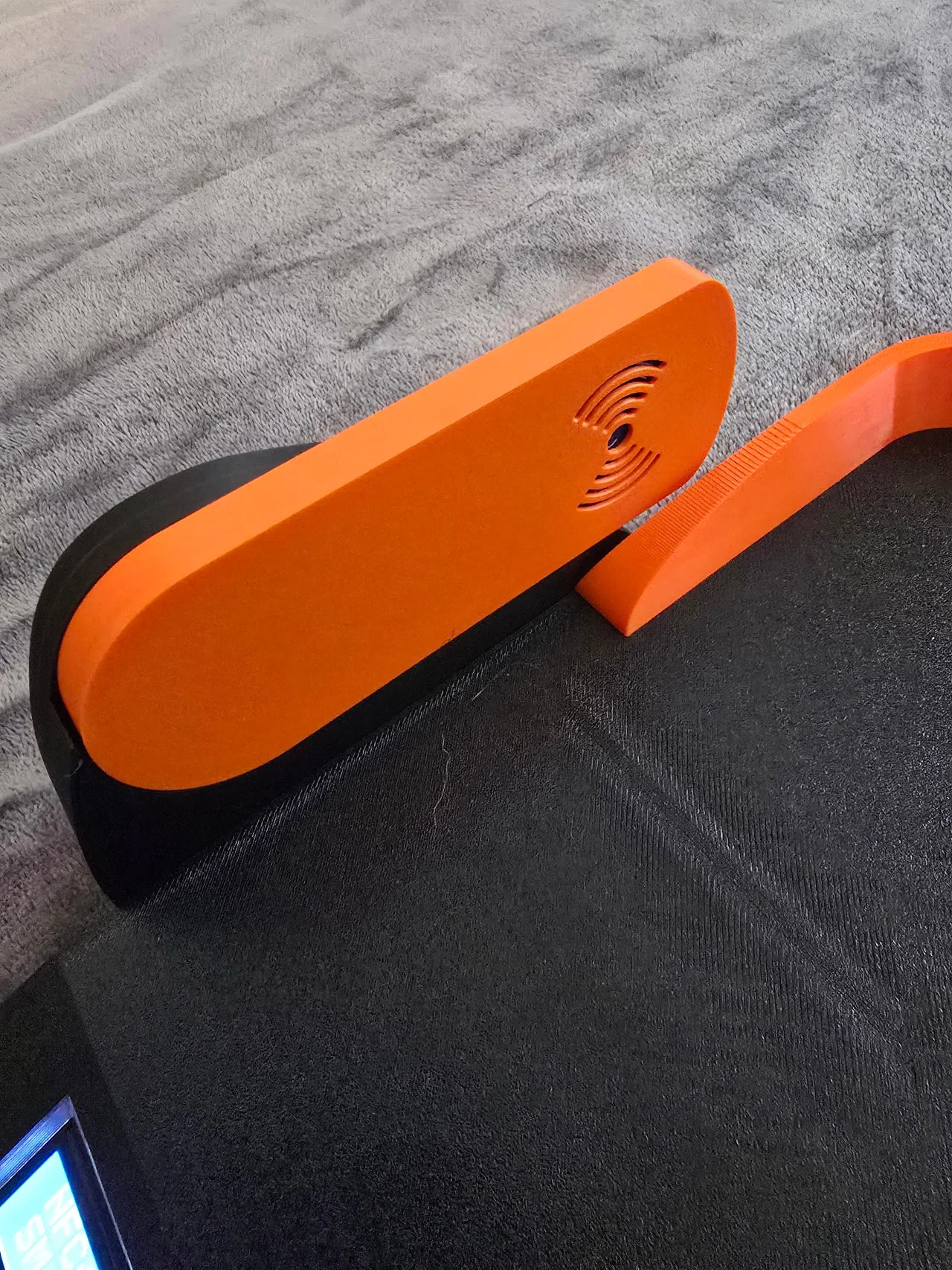

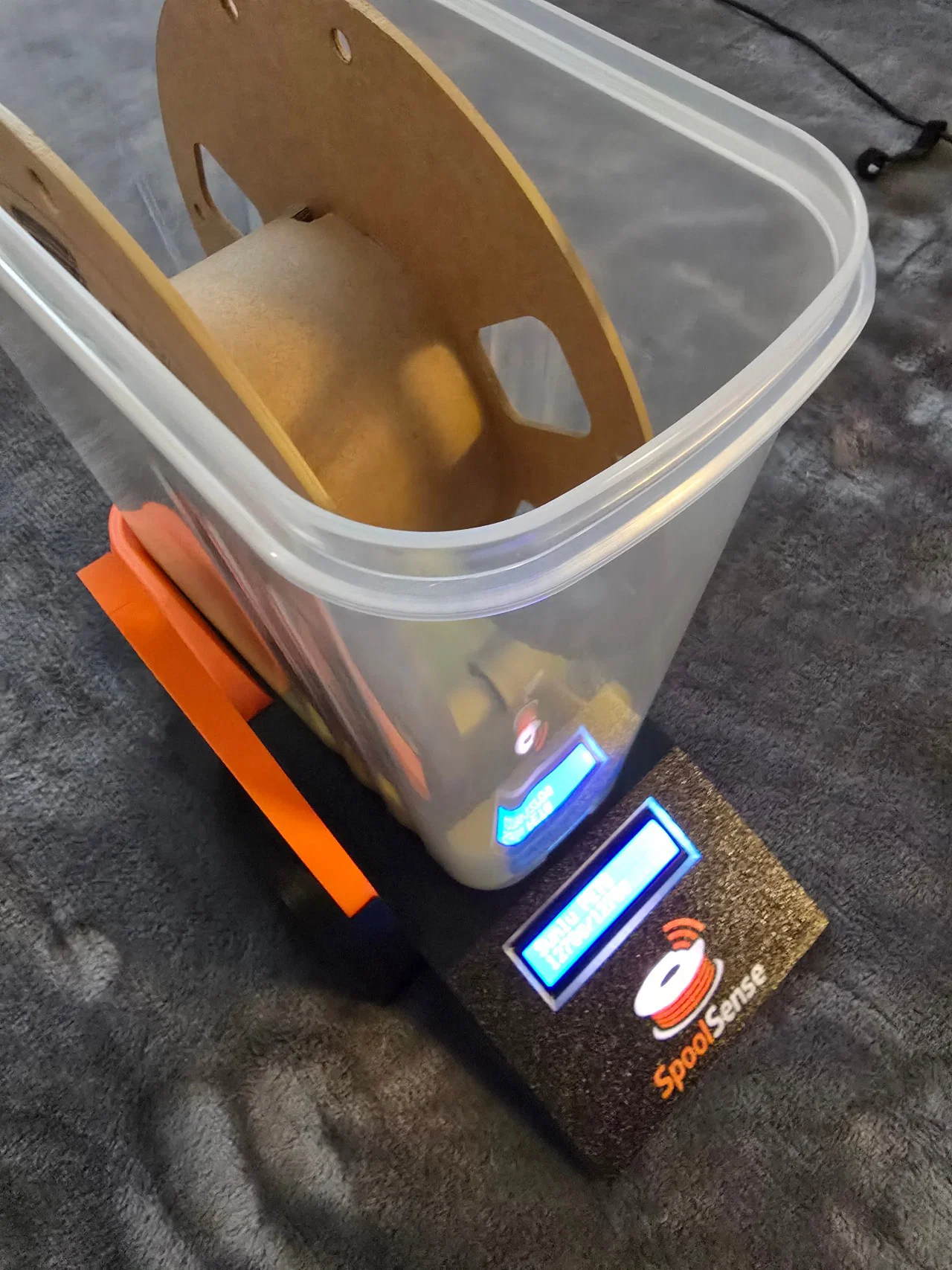

Mình vừa thiết kế một chiếc vỏ bảo vệ theo phong cách AMS dành cho máy quét NFC/RFID của SpoolSense.org để quản lý cuộn nhựa và hộp DryBox thông qua Spoolman. Hệ thống định vị của ăng-ten NFC rất linh hoạt, giúp bạn dễ dàng điều chỉnh khoảng cách để nhận diện thẻ NFC. Đèn LED RGB hiển thị các trạng thái khác nhau và màu sắc của sợi nhựa.

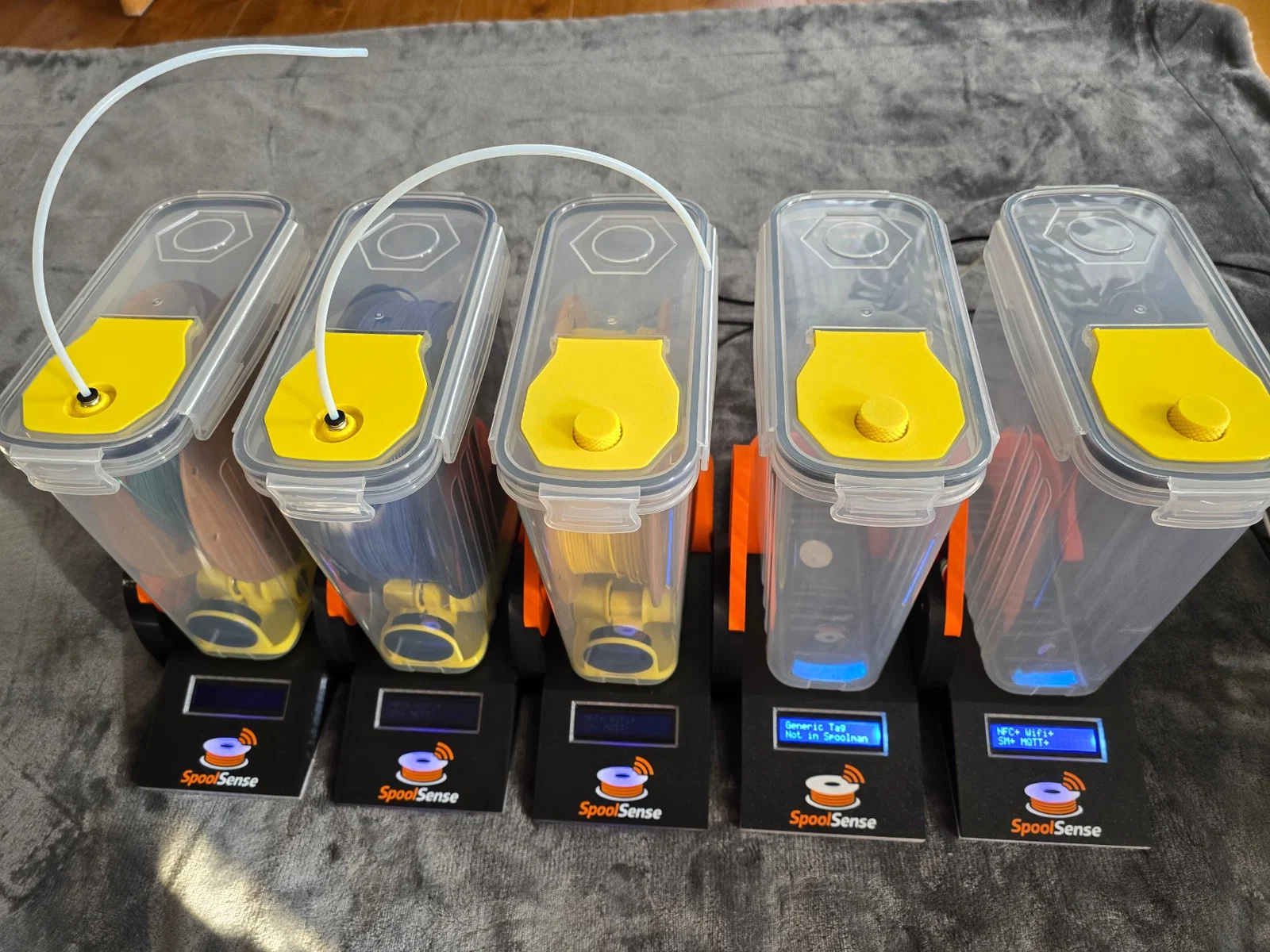

Chiếc vỏ này nằm trong hệ sinh thái SpoolSense – một dự án mã nguồn mở dùng để theo dõi các cuộn nhựa bằng NFC, đóng vai trò như một điểm cuối (endpoint) cho Spoolman.

Thông tin chi tiết về dự án, firmware và hướng dẫn đấu dây chung: https://spoolsense.org

Để xem thông tin lắp ráp cho máy quét này, bạn có thể tham khảo tại đây: https://github.com/SpoolSense/spoolsense_scanner/tree/main/usermods/plasticsnake

Tính năng

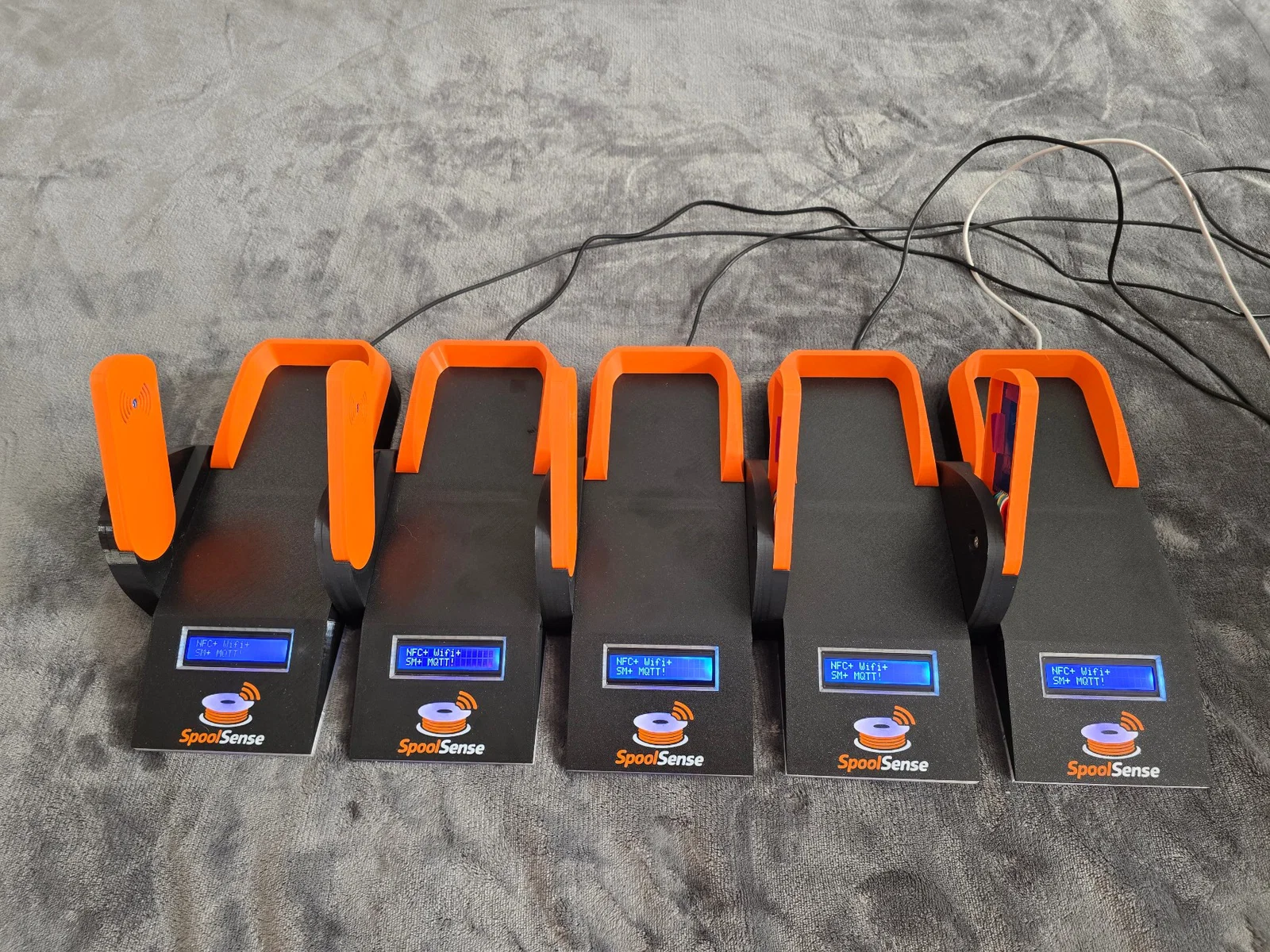

• Thiết kế dạng mô-đun.
• Dễ dàng in ấn.
• Hoạt động tốt trên các máy in khổ nhỏ.
• Bề mặt in đẹp hơn nhờ cách in lộn ngược và bắt vít cố định (dùng vít tự ren).
• Giảm thiểu hỗ trợ (support) để tiết kiệm thời gian và nhựa in.
• Thiết kế đa màu sắc - hãy nhớ chọn đúng màu cho các phần đầu.

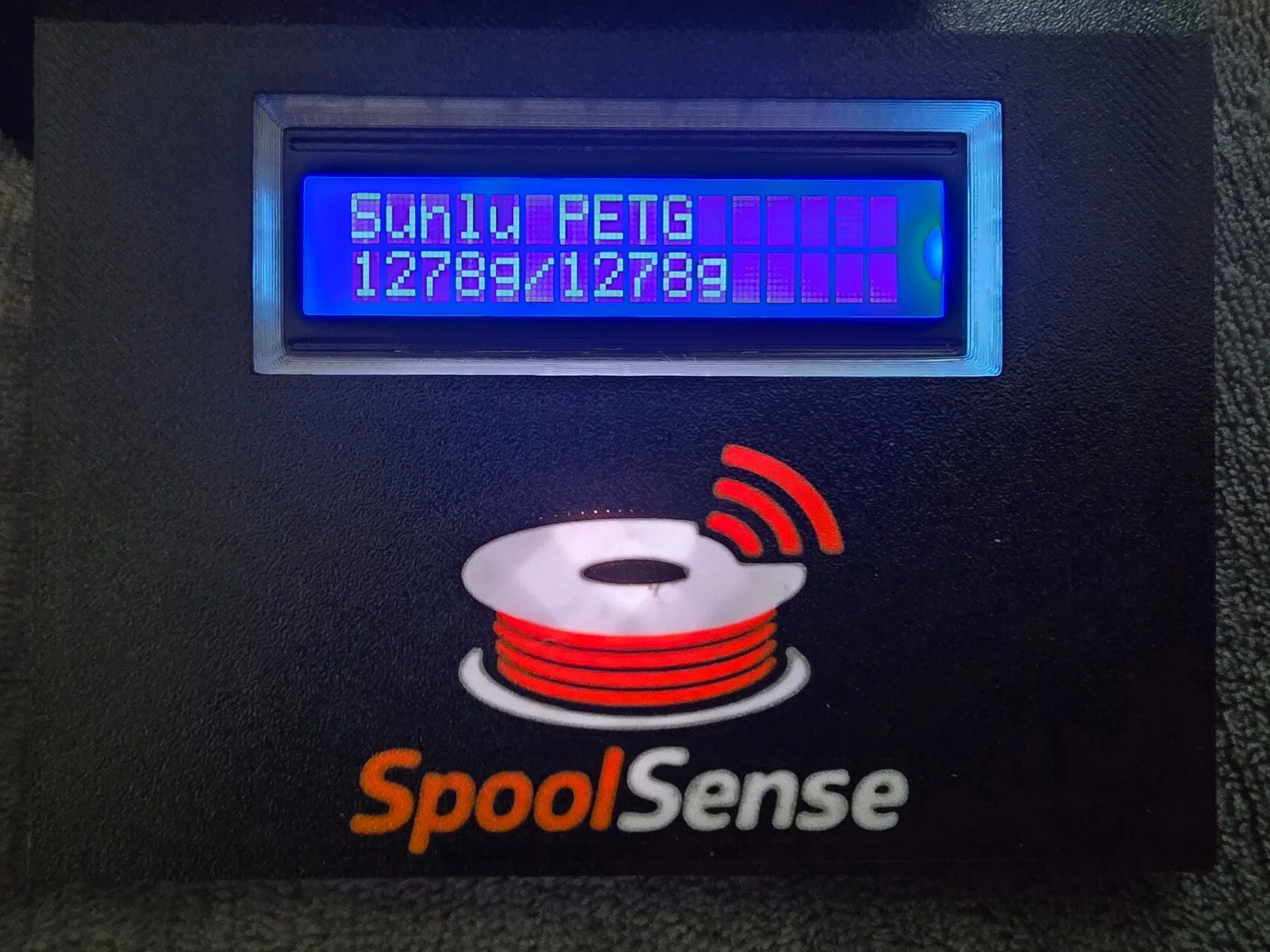

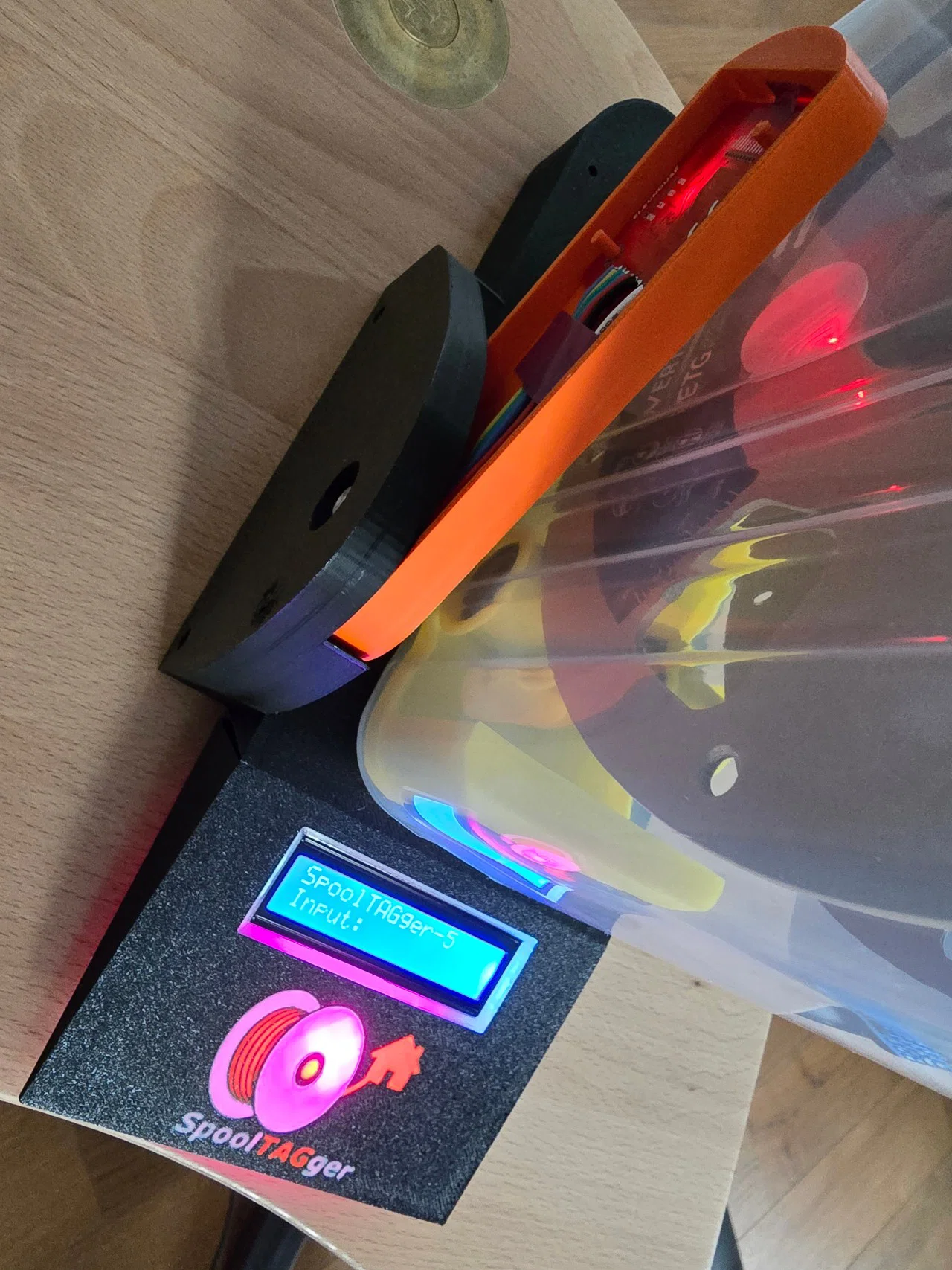

• Logo SpoolSense được thiết kế trong suốt để đèn LED xuyên qua hiển thị trạng thái.
  • SpoolSense hiển thị trạng thái VÀ màu sợi nhựa bằng đèn LED RGB tích hợp.
    • Hỗ trợ ESP32DevKitC, ESP32-S3-Zero và ESP32 WROOM.
• Lắp ráp bằng vít M3, M4 tự ren thông dụng.
• Sử dụng đèn LED RGB WS2812 rời.

Phần cứng

• Sử dụng vít M3 hoặc loại vít chuyên dụng cho nhựa.
• Nên ưu tiên mua màn hình và bàn phím KHÔNG hàn sẵn chân cắm (header).
• Màn hình LCD 16x2 với board I2C.
• Đèn LED WS2812B ECO RGB 5050 với tản nhiệt PCB (10mm x 3mm).

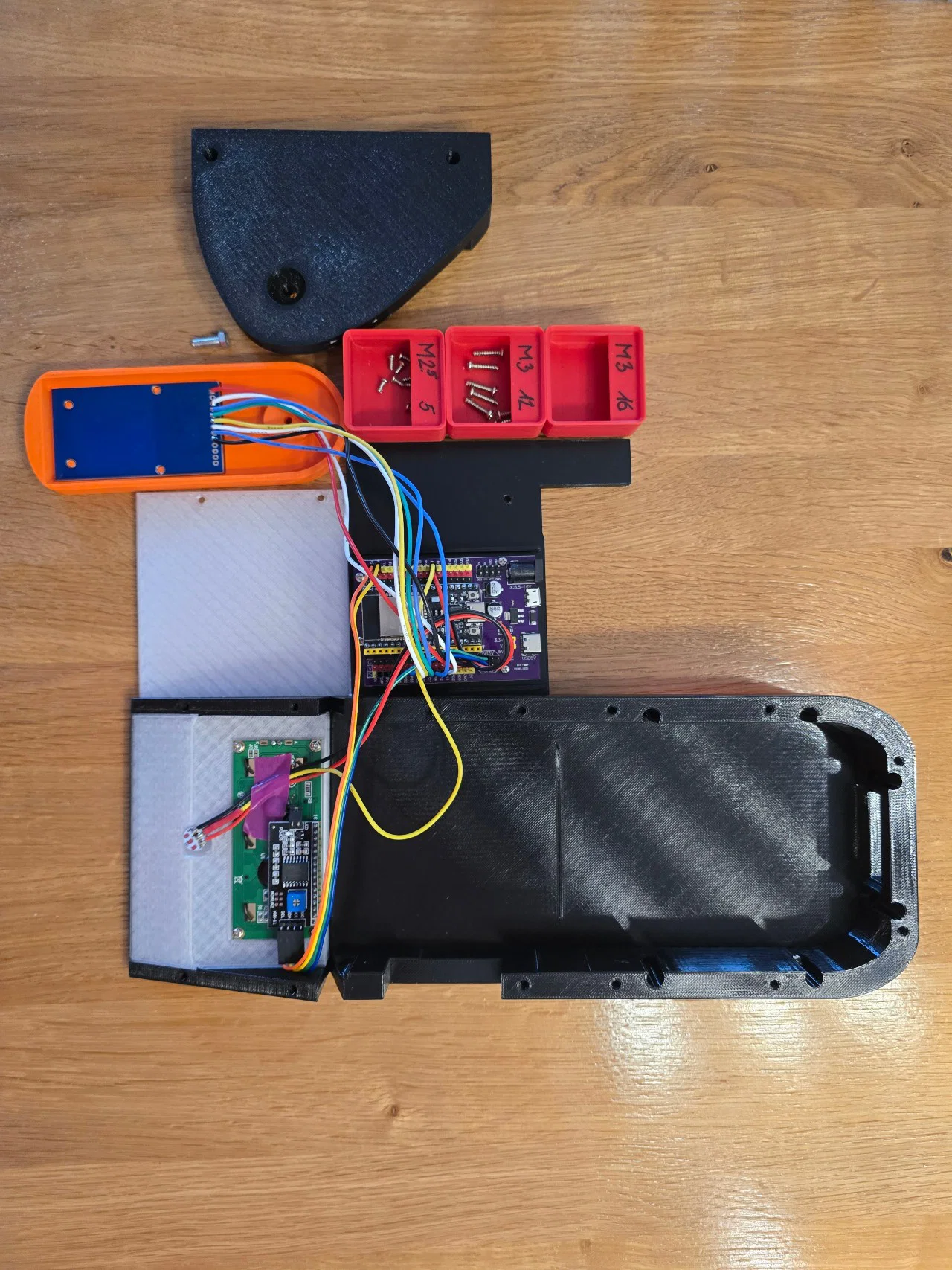

Hướng dẫn lắp ráp

• In các linh kiện cần thiết:
  • Thay đổi thiết lập màu sắc theo ý thích.
  • Nếu bạn không thích màu của mình, hãy thoải mái dùng màu bạn chọn.
  • Nên có một phần trong suốt để đèn LED sáng rõ hơn.

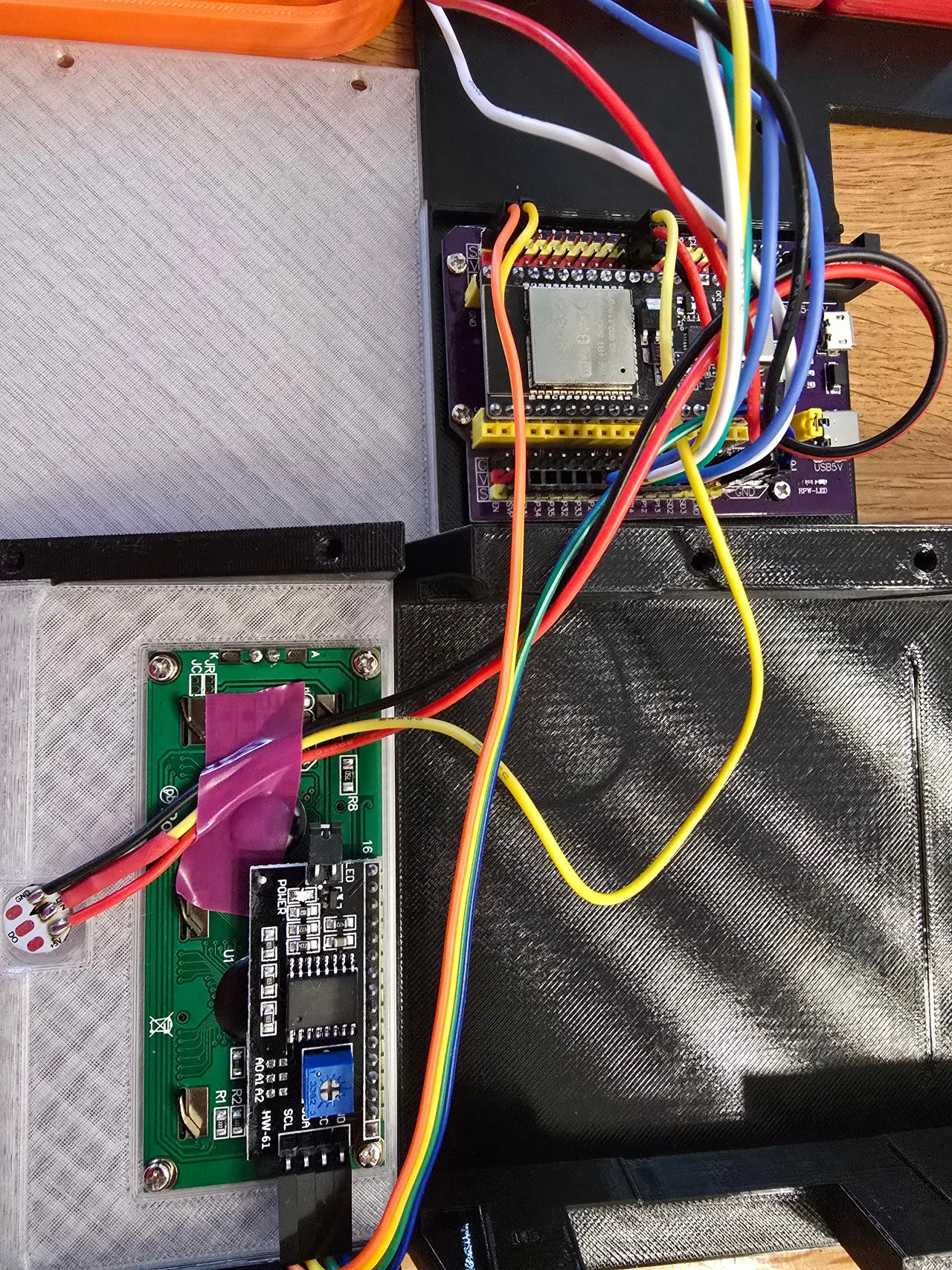

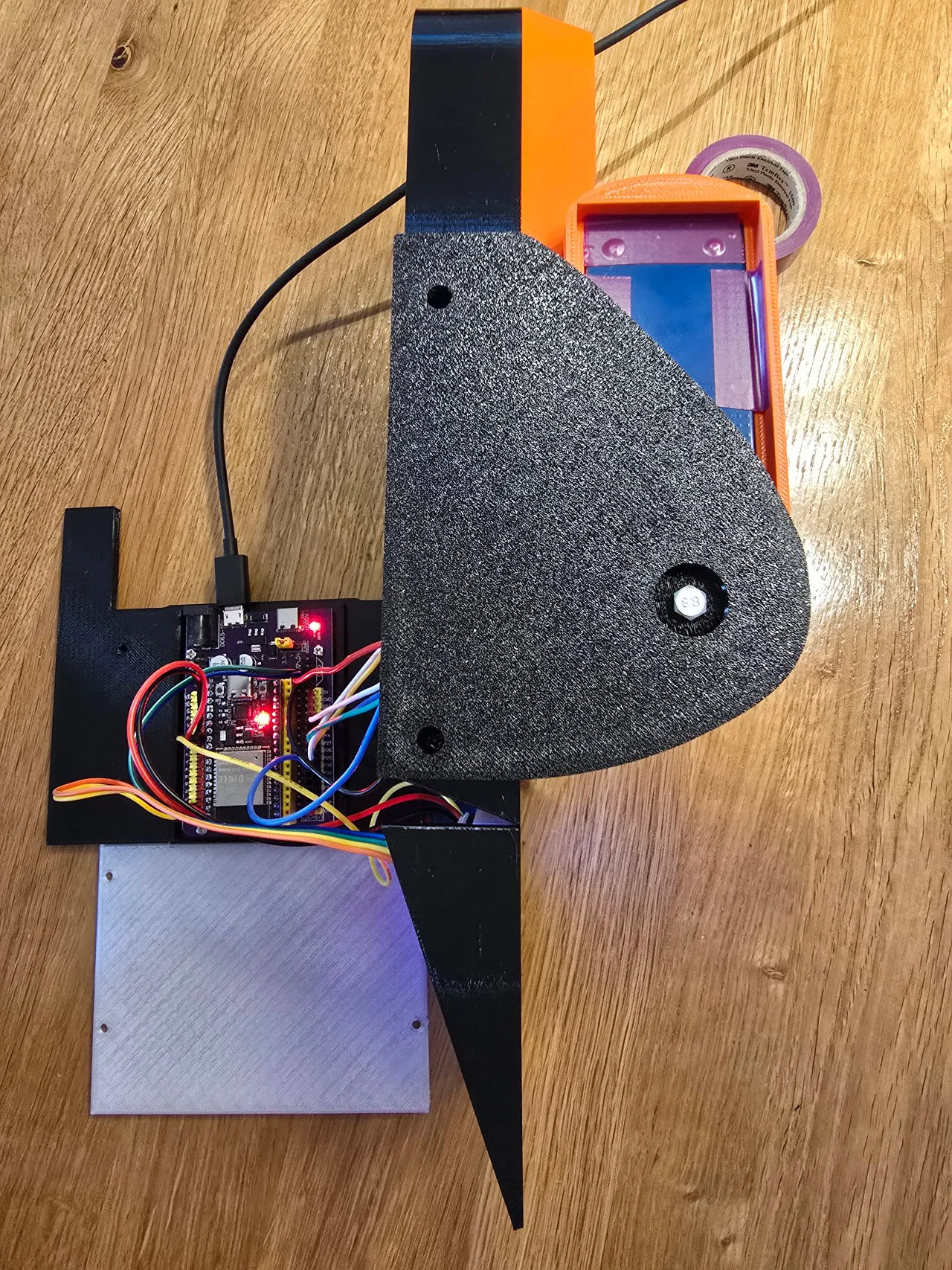

• Hàn các chân cắm (pinheaders) hướng vào trong!
• Nếu linh kiện bị lỏng, hãy dùng keo nến để cố định.
• LED RGB được cố định bằng keo nến hoặc băng dính PVC.

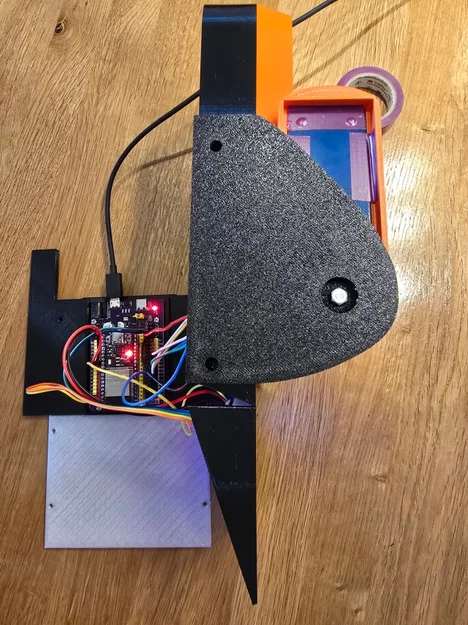

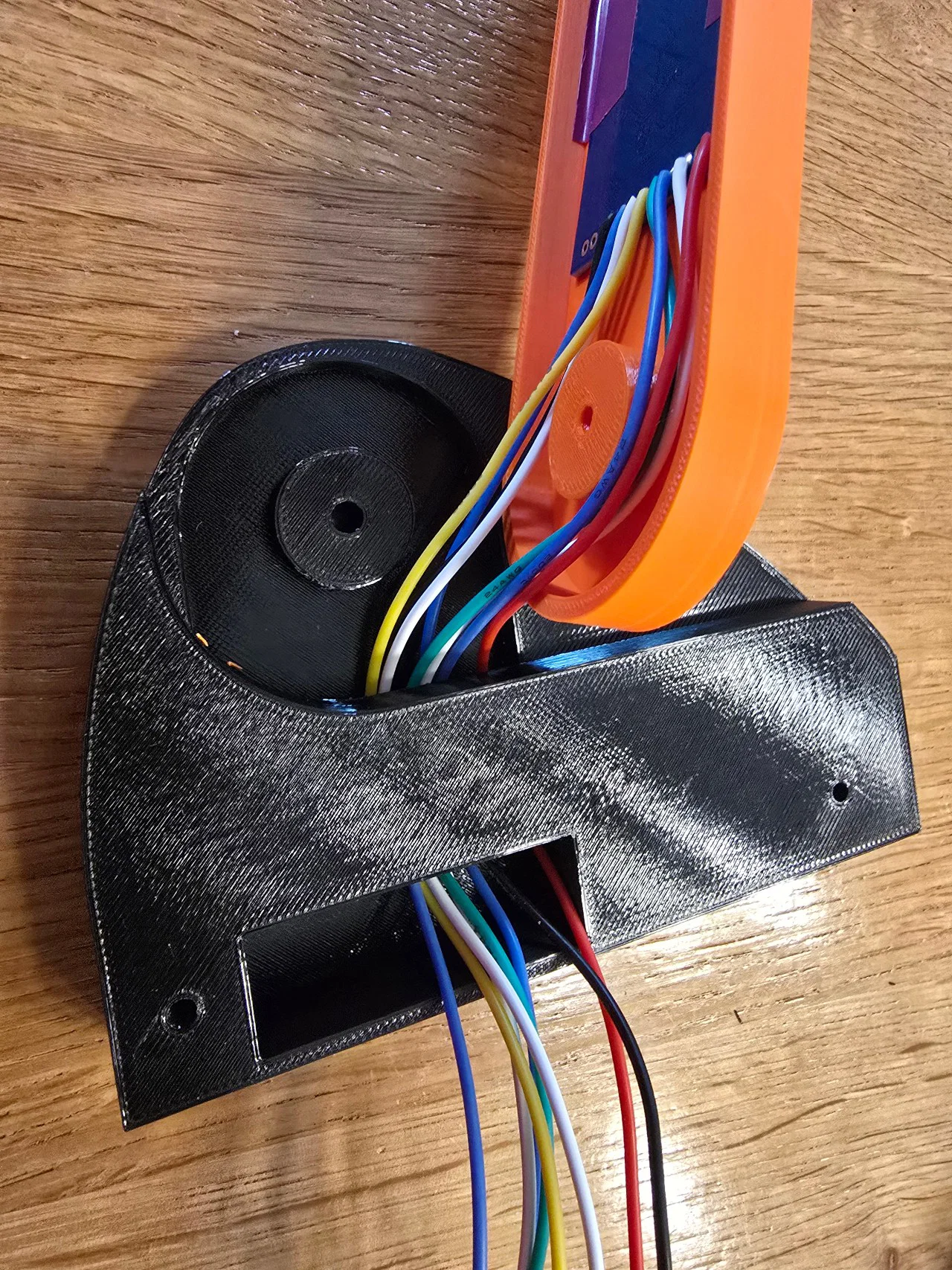

• Cố định các sợi dây bằng keo nến để tránh bị căng dây.
• Kiểm tra kỹ sơ đồ đấu dây.
• Đóng vỏ máy và tận hưởng thành quả.

Nếu có bất kỳ thắc mắc nào, đừng ngại đặt câu hỏi ở phần bình luận nhé!
