Nắp che bụi đầu nối BNC thiết kế khớp chặt, không lo bị lỏng

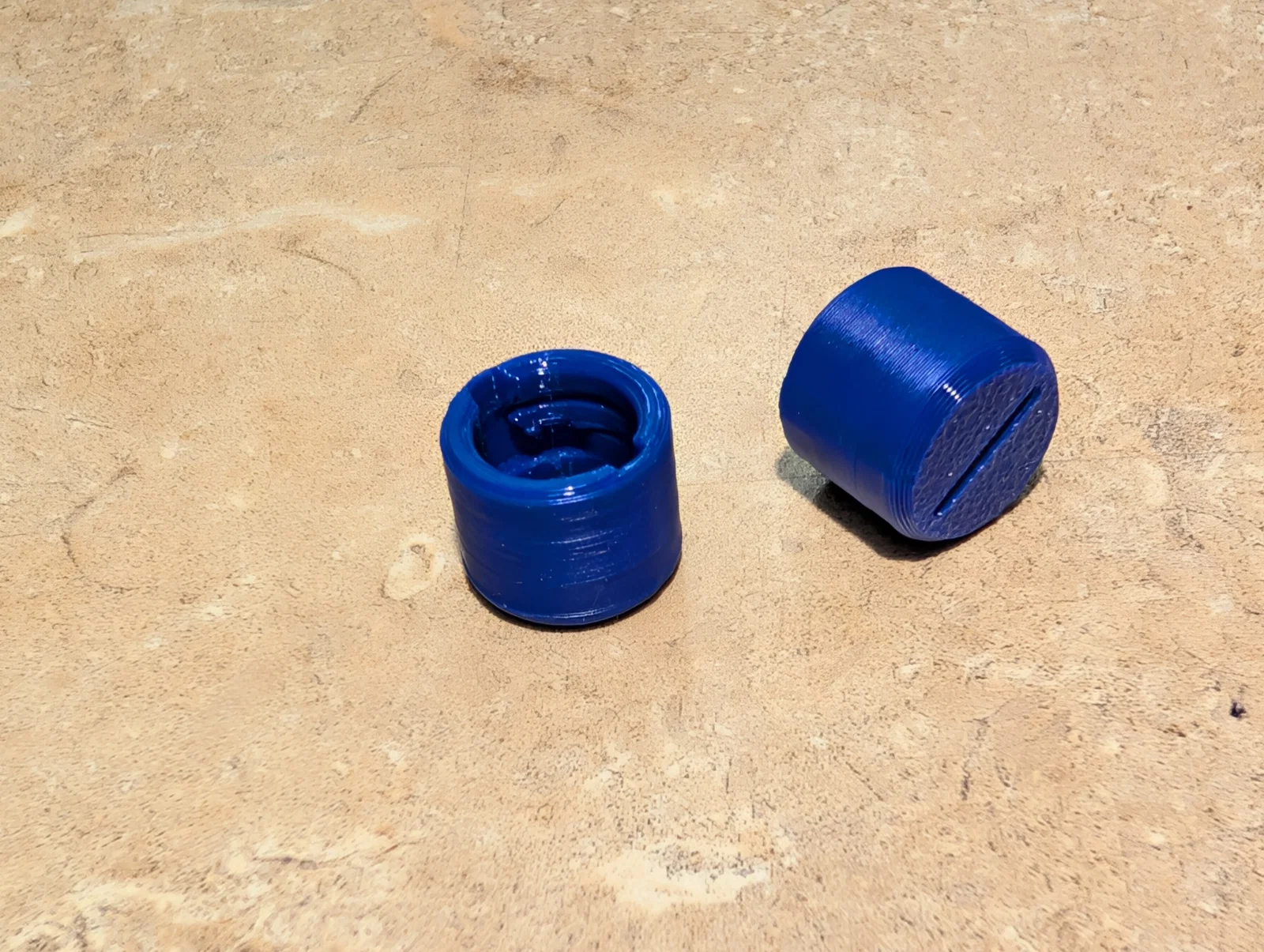

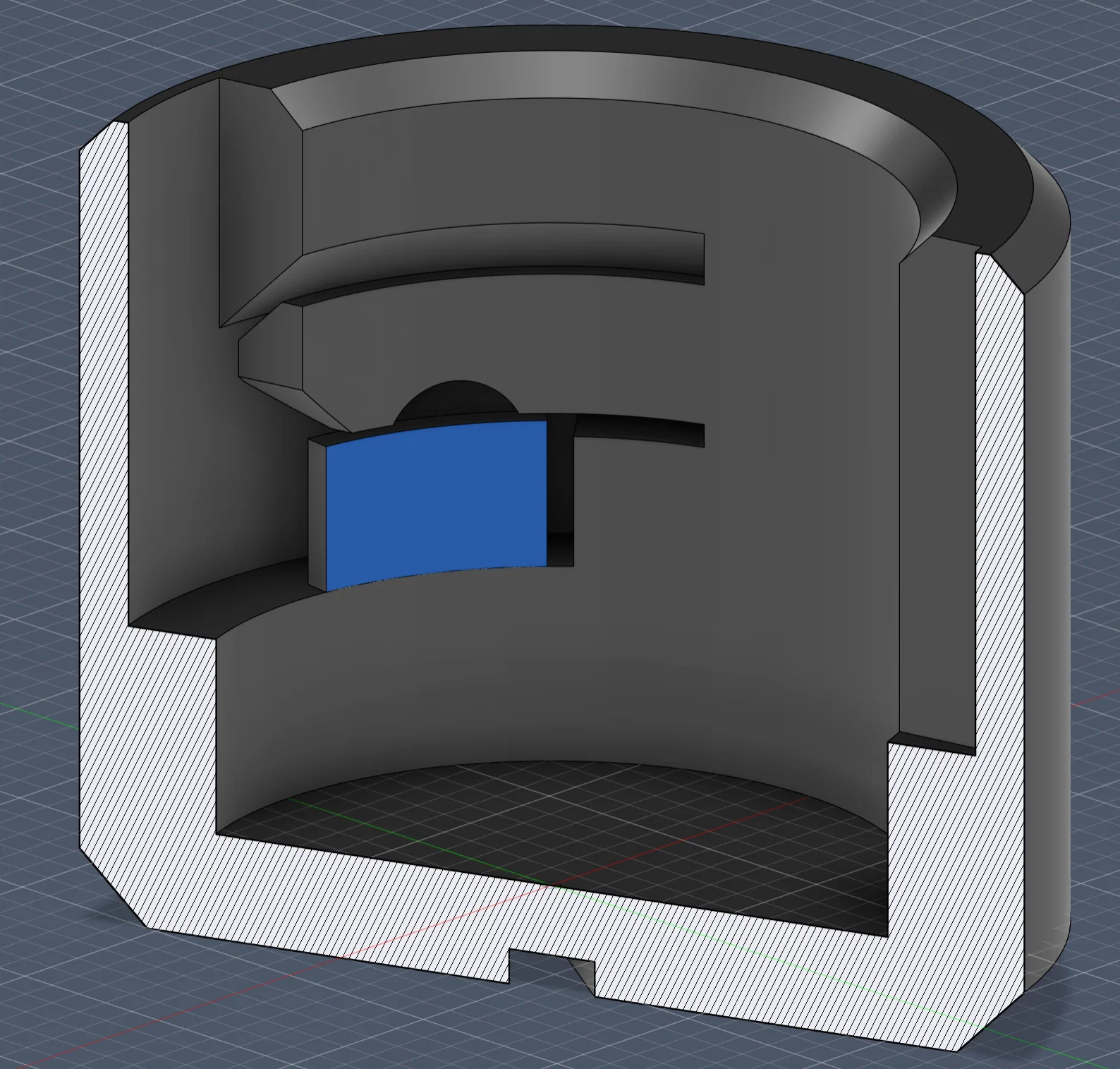

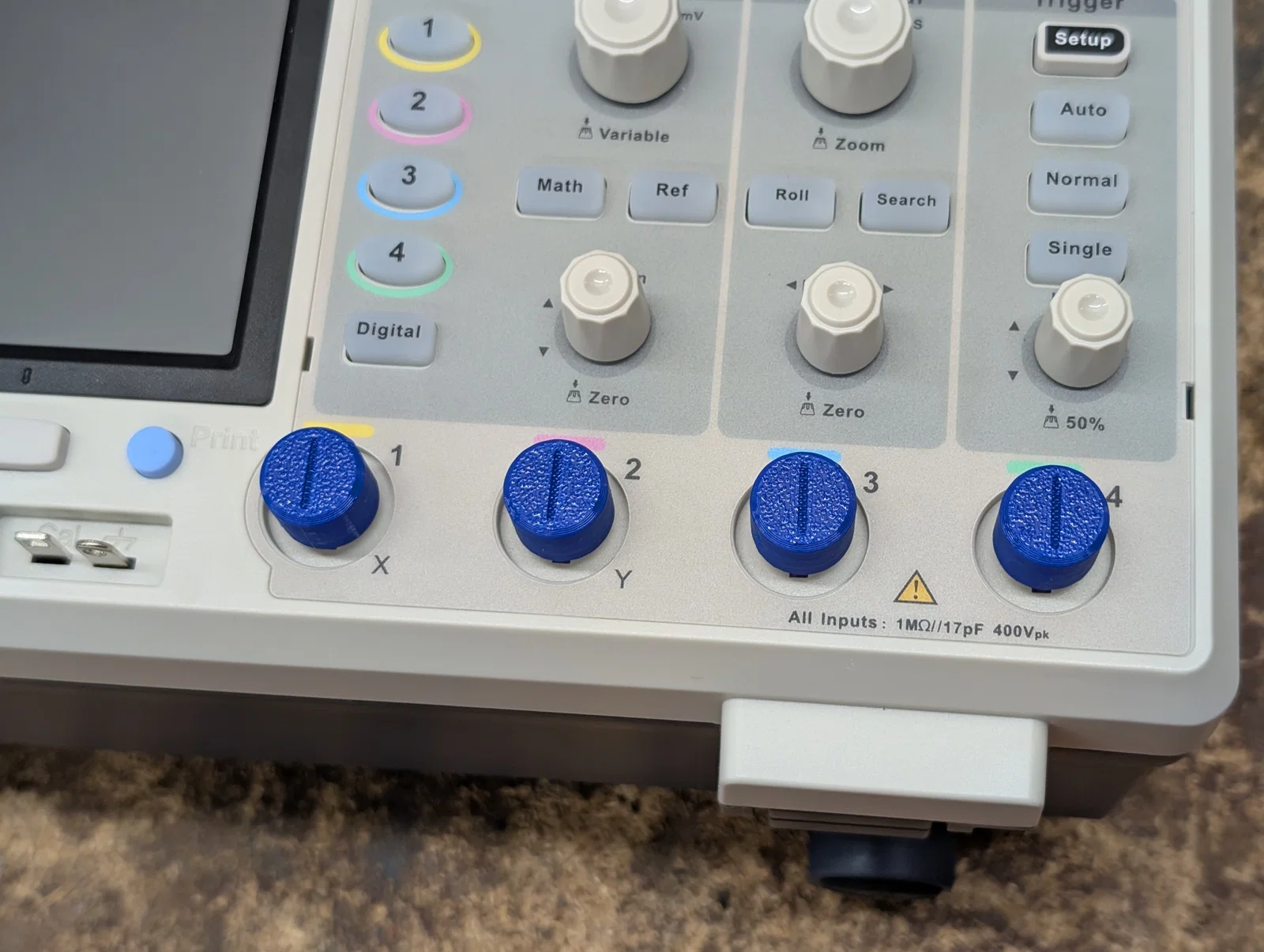

Mình đã xem qua cả chục mẫu nắp che bụi BNC trên Printables rồi. Mình muốn tìm một cái nắp nào đó mà khi gắn vào nó phải kêu "cạch" một cái thật chắc chắn, không bị lỏng lẻo hay rơi ra. Tìm mãi không thấy cái nào ưng ý (có lẽ mình bỏ lỡ chăng), nên mình tự thiết kế luôn. Sau bao lần thử nghiệm và chỉnh sửa, đây là thành quả cuối cùng. Nắp có thiết kế lò xo bên trong để khớp chặt vào các chấu gài của đầu cắm BNC cái. Khe hở trên mặt ngoài được căn chỉnh thẳng hàng với chấu BNC, giúp các bạn dễ dàng nhận biết khi nào nắp đã khớp vào vị trí.

Mình in bằng nhựa PETG để đảm bảo độ bền nhiệt và độ dẻo dai. Trên con máy Bambu P1S của mình, mình dùng đầu in 0.4mm với profile chuẩn 0.20mm mà không cần cài đặt thêm gì đặc biệt. Bên trong thiết kế có sẵn các khối support, các bạn dùng móc hoặc nhíp để lấy ra nhé. Nhớ móc vào cạnh dưới để tránh làm ảnh hưởng đến độ đàn hồi của phần lò xo.

Các bạn có thể tham khảo thêm thông tin chi tiết về đầu nối BNC tại đây: https://www.metabee.com/blog/post/what-is-a-bnc-connector-the-ultimate-guide-to-types-uses-and-specifications

File gốc Fusion 360 cũng được đính kèm luôn nha.

Bạn đã in thử chưa? Nhớ để lại bình luận và đánh giá cho mình biết kết quả nhé.
