Vỏ bảo vệ cho Louder ESP32
Vỏ bảo vệ thiết kế mỏng gọn dành cho board Louder ESP32, tích hợp sẵn núm xoay EC11 để chỉnh âm lượng. Phù hợp cho board S3, hỗ trợ ăng-ten ngoài và dễ dàng lắp ráp với ốc M3.
Mô tả

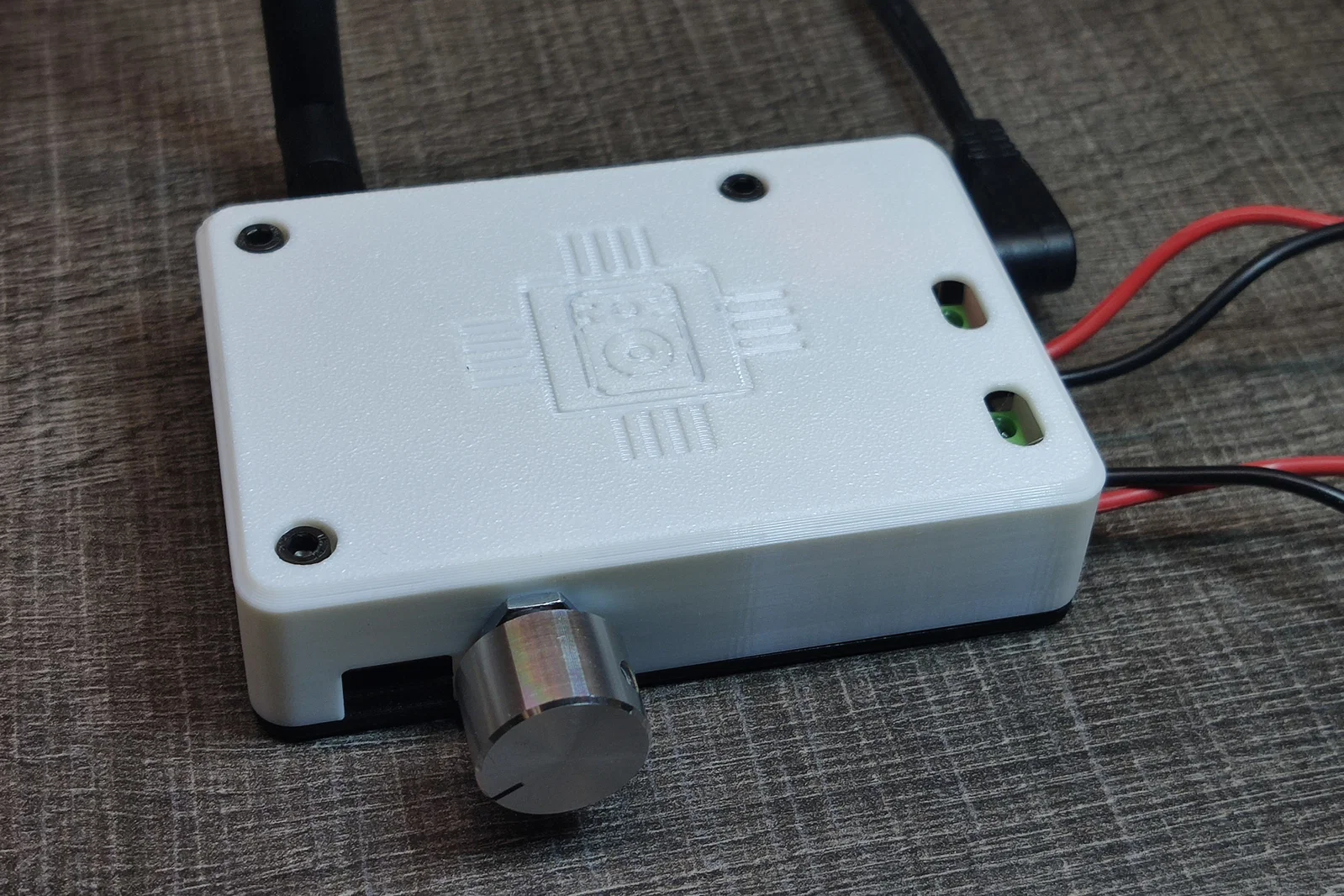

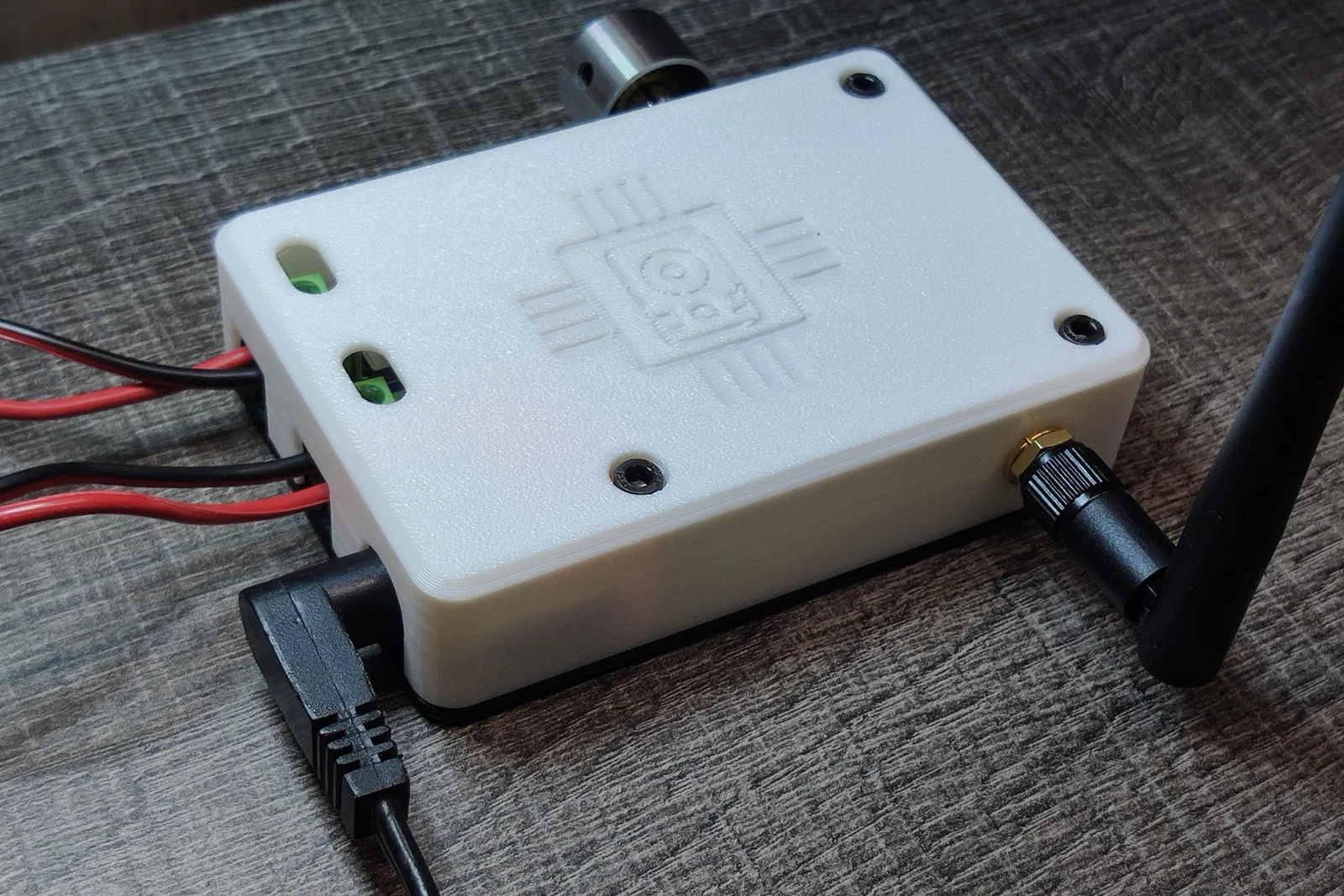

Cái vỏ này được thiết kế ôm sát cho board Louder ESP32 (đã thử nghiệm với bản S3), hỗ trợ ăng-ten ngoài và có núm xoay phía trước để điều chỉnh âm lượng.
Núm xoay sử dụng loại EC11 cơ bản có tích hợp nhấn. Bạn sẽ cần hàn dây vào các chân "1", "2" và "42" ở mặt dưới của board. Nếu bạn dùng firmware Squeezelite, hãy thiết lập tùy chọn NVS "volume_rotary" thành "A=1,B=2,SW=42".
Cần dùng 3 ốc M3 20mm, bạn nên taro ren các lỗ ở phần đế trước khi lắp ráp.

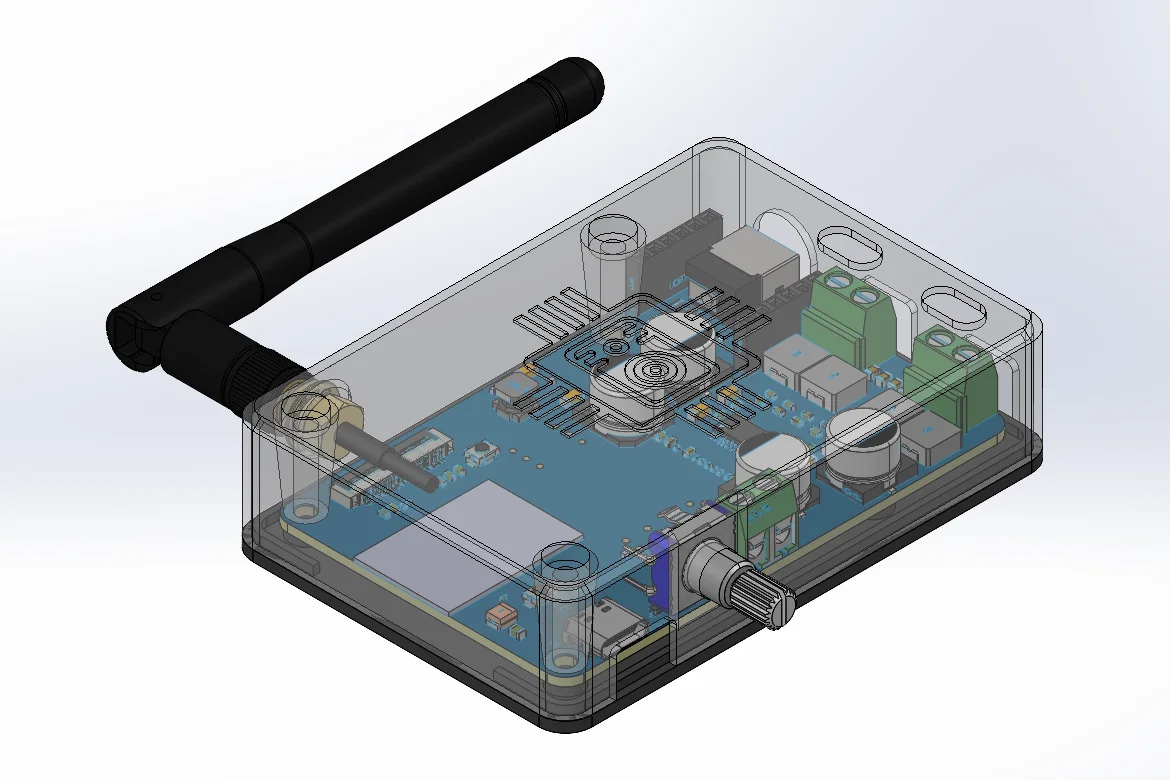

Các file 3MF, STEP và SolidWorks đã được cung cấp kèm theo.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
