Giá đỡ chịu lực siêu bền cho kệ Gridfinity trên OpenGrid

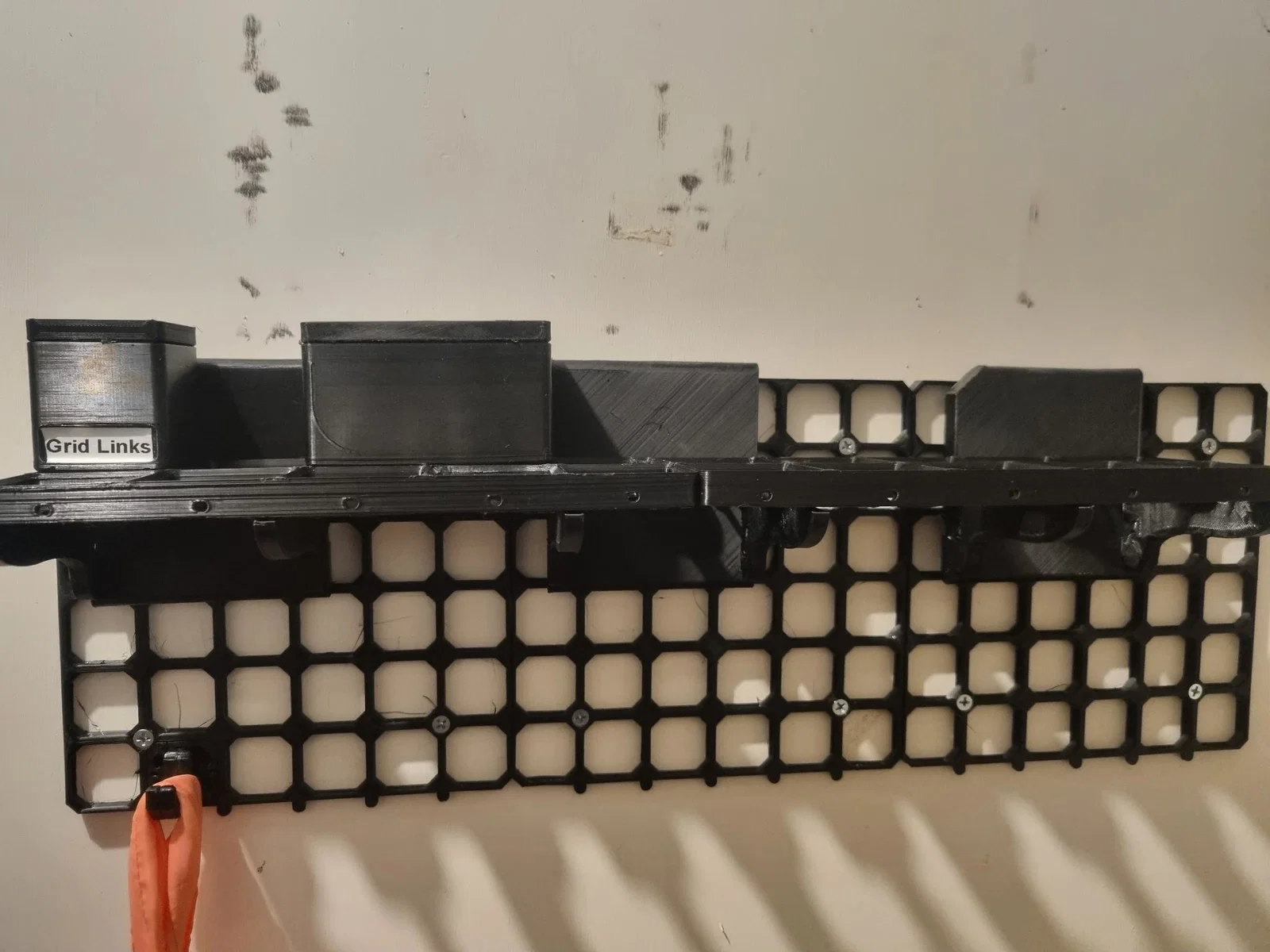

Mình muốn lắp kệ Gridfinity cho bảng OpenGrid của mình, nhưng tất cả các loại kệ Gridfinity mình tìm được đều không đủ chắc chắn, hoặc có thanh chống ở phía trên làm kệ bị rộng ra, khiến mình không thể đặt các kệ sát nhau được. Thế nên mình đã thiết kế ra bộ khung "hầm hố" này với các đặc điểm:

• Tấm ốp lưng dày: Bạn có thể in đứng hoặc nghiêng 45 độ để đảm bảo đường nhựa (layer lines) không bị trùng hướng với lực cắt (shear force) từ trọng lượng đồ vật.

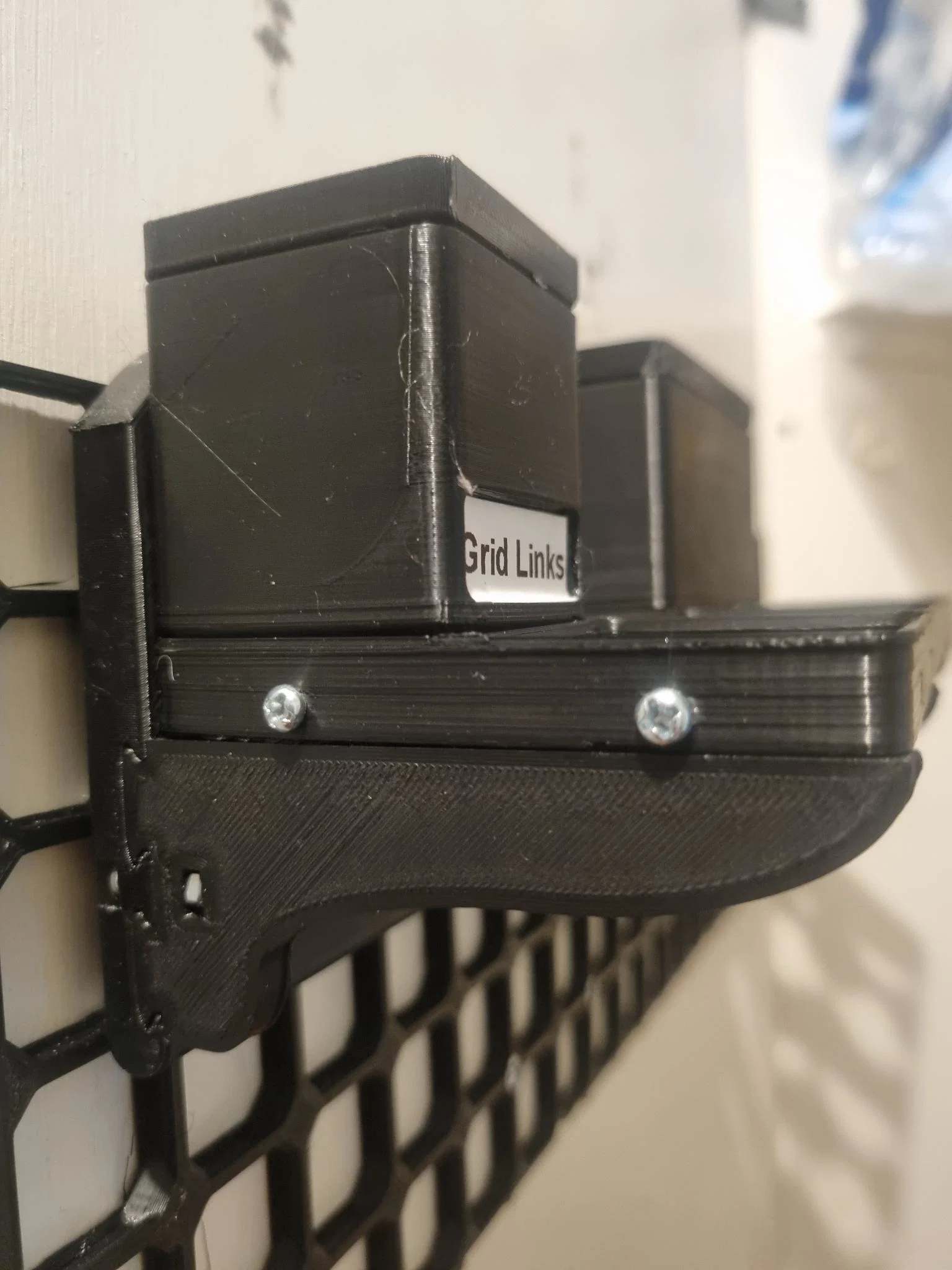

• Tay đỡ được in riêng biệt, đặt phẳng trên bàn in để đường nhựa không bị yếu theo chiều lực cắt dọc.

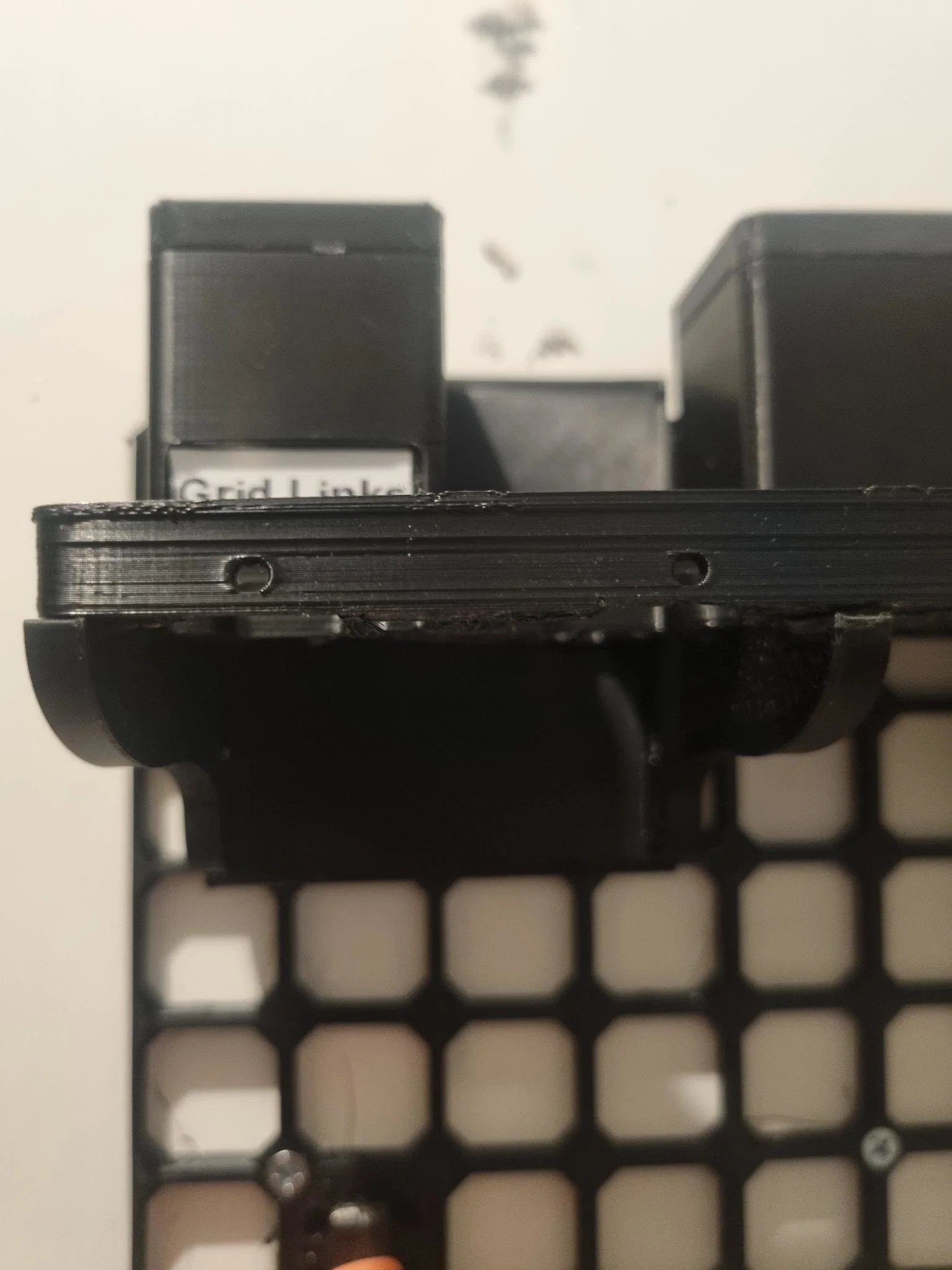

• Các ngàm khớp với lỗ vít trên các tấm Gridfinity Rebuilt Screw Together từ Perplexinglab's Generator, giúp bạn bắt vít M3 chắc chắn. Nếu dùng vít M3x6mm từ mặt trong của tấm đế, đầu vít sẽ nằm phẳng, giúp bạn đặt các vật khác sát ngay bên cạnh kệ.

Tổng cộng, bạn cần in 2 tay đỡ và 1 tấm ốp lưng cho mỗi giá đỡ. Quan trọng là phải tuân thủ hướng in đã chỉ dẫn để đảm bảo khả năng chịu lực tốt nhất. Đừng in úp mặt tấm lưng xuống bàn hay cố in tất cả cùng lúc vì sẽ làm giảm độ bền đi rất nhiều.

Linh kiện & Lắp ráp

Mỗi giá đỡ cần:

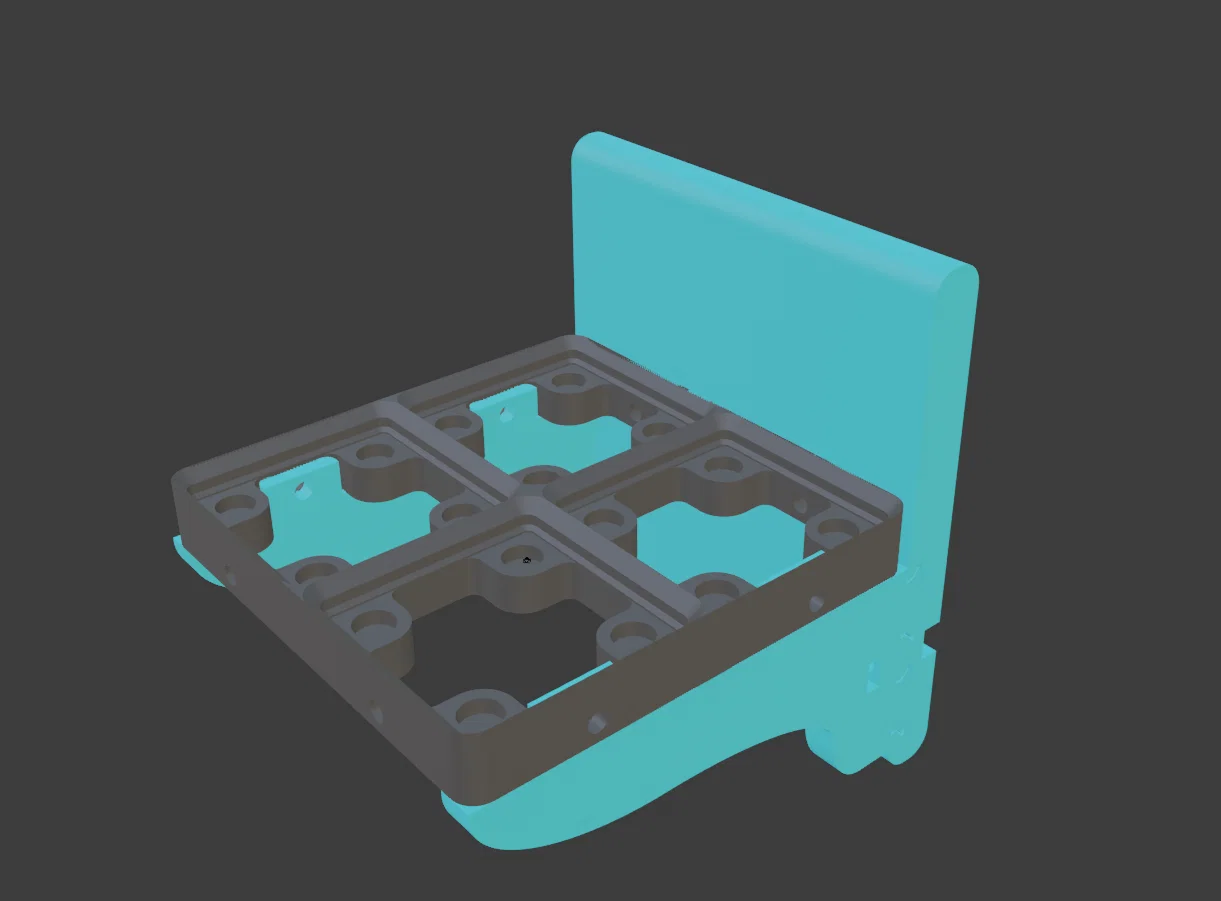

• Một tấm ốp lưng (Backplate)
• Hai tay đỡ (Brace Arms). Nếu dùng tấm của Perplexinglabs, bạn cần một cái Brace A và một cái Brace B.

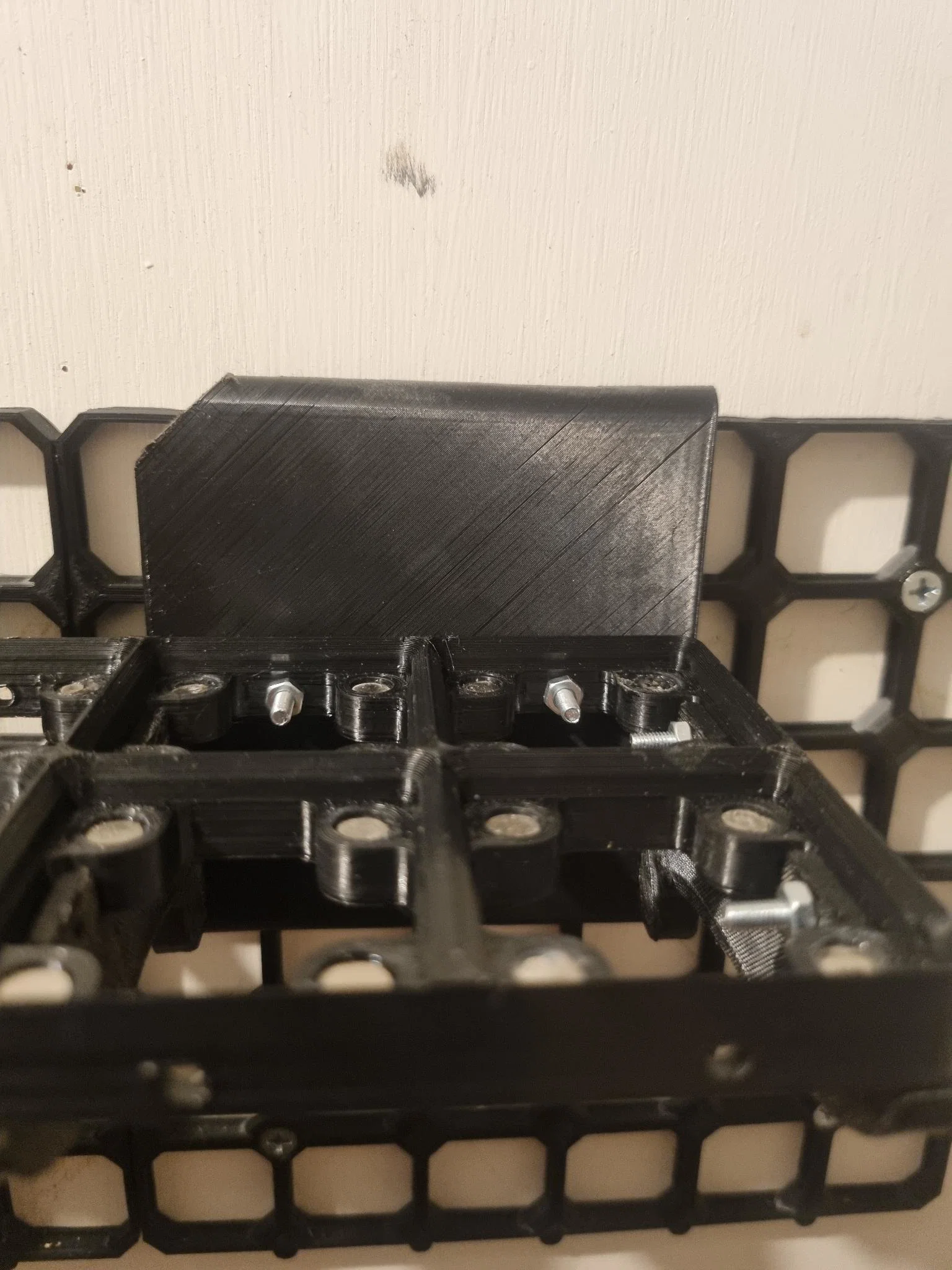

Lắp hai tay đỡ vào khe đuôi én trên tấm ốp lưng, lưu ý các ngàm phải hướng vào trong. Đặt đai ốc M3 vào khe bên cạnh tay đỡ, sau đó luồn vít M3x15 từ phía sau ra. Đặt tấm đế Gridfinity lên trên, các ngàm sẽ nằm ngay bên trong cạnh ngoài cùng, giữa hai nam châm. Dùng vít M3x10 trở lên xuyên từ sau tấm đế để cố định vào tấm Gridfinity rồi siết chặt bằng đai ốc. Vít M3x6 có thể dùng để cố định ngàm vào tấm đế từ phía trong.

Phần cứng cần thiết

• 4x vít M3x6: Để nối tấm đế vào ngàm giá đỡ.
• 2x vít M3x15 và đai ốc: Để nối tay đỡ vào tấm ốp lưng.
• 2x vít M3x10 trở lên: Để nối tấm ốp lưng vào tấm đế Gridfinity.

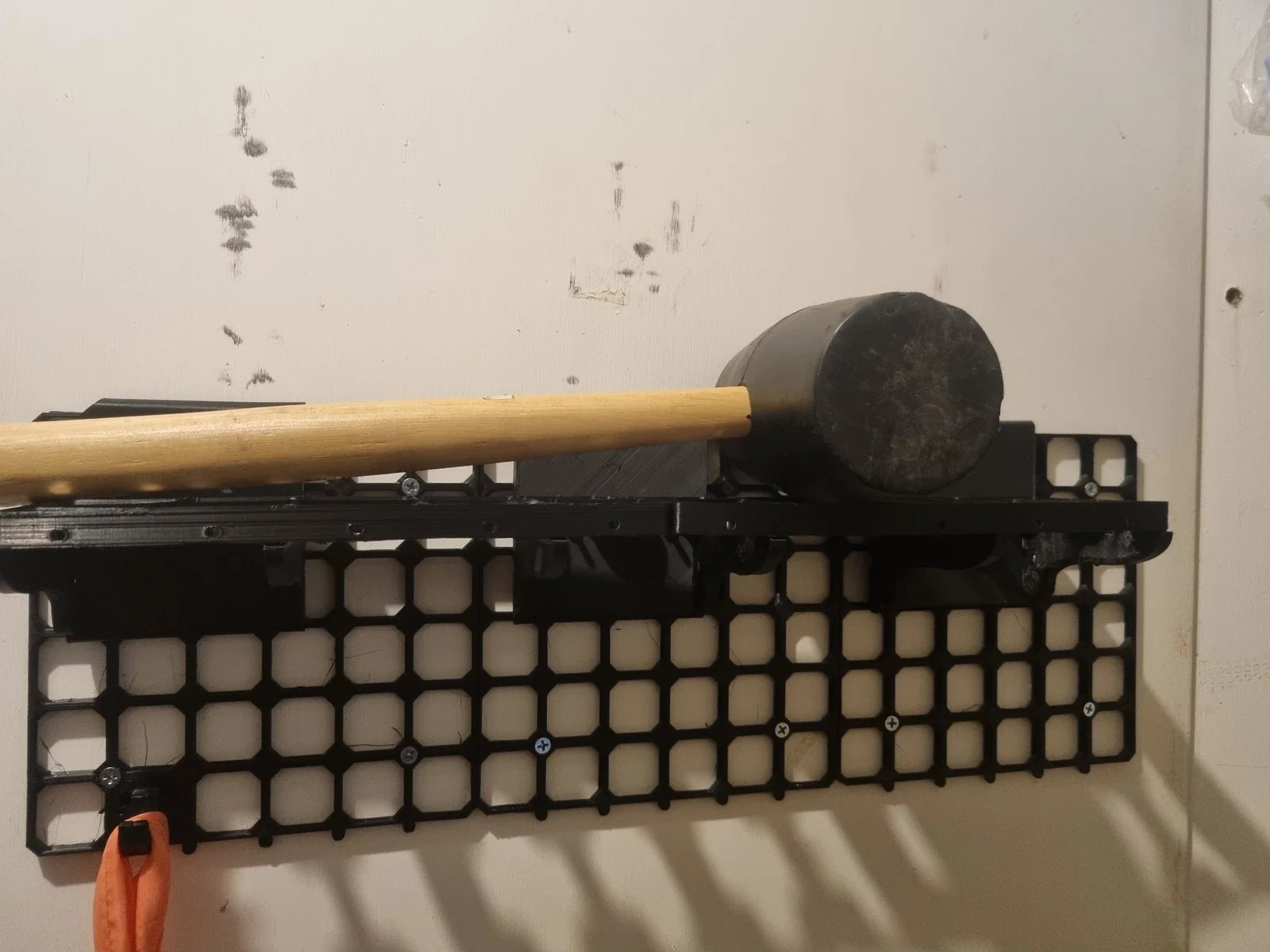

Khuyến cáo & Cài đặt độ bền

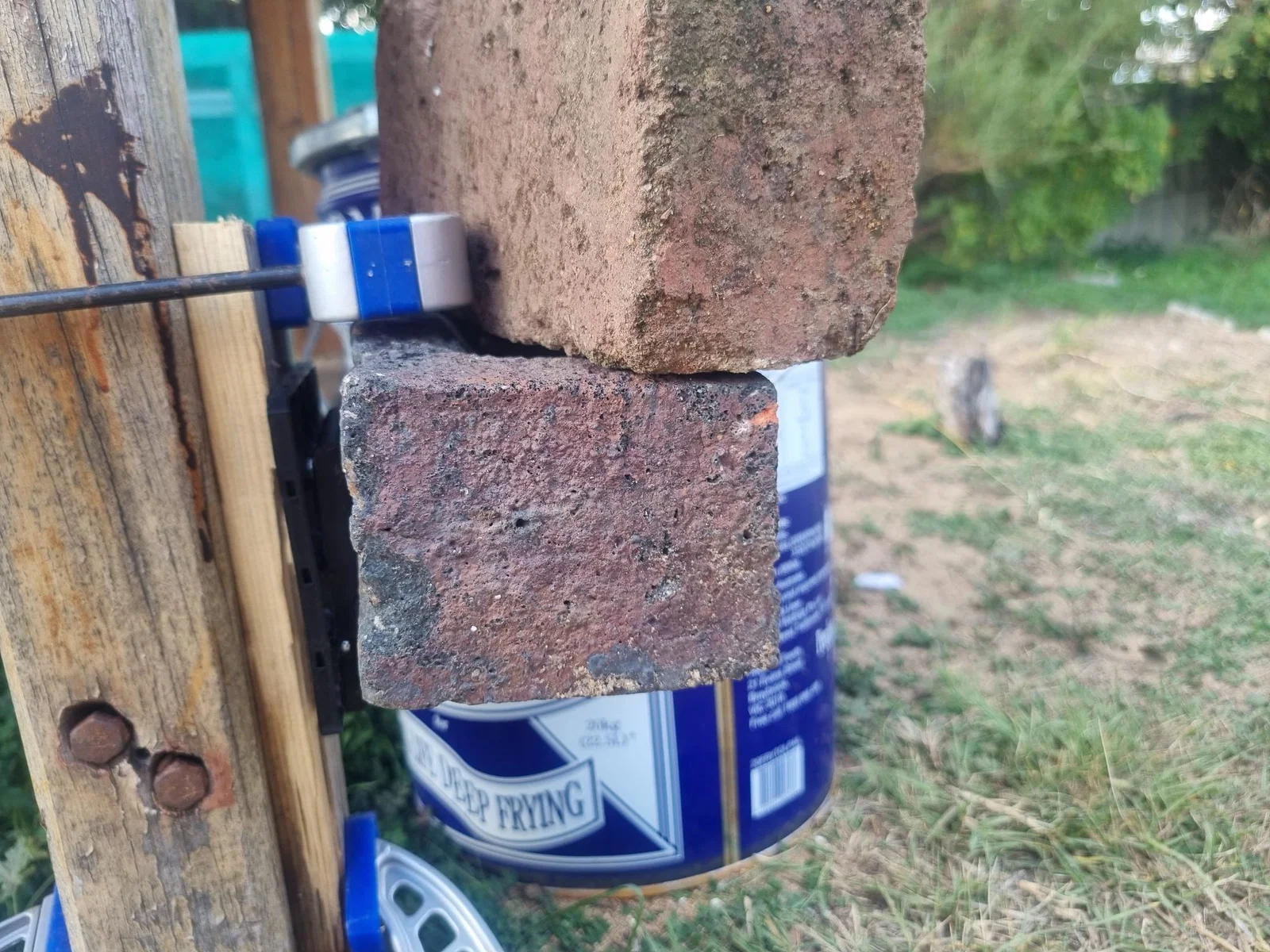

Mình không phải kỹ sư nên đây có thể chưa phải cách tối ưu nhất. Mình in bằng nhựa Elegoo Rapid PETG, infill 35% kiểu gyroid. Thử nghiệm thực tế cho thấy một giá đỡ với tấm Gridfinity 2x2 gắn trên 4x SuperConnect Snaps chịu được hai viên gạch trước khi hỏng. Mình không khuyến khích bạn đặt đồ quá nặng hay vật dễ vỡ lên kệ in 3D này đâu nhé, hãy cẩn thận khi sử dụng.
