Bộ lọc VOC gắn trên nóc máy in 3D có thể điều chỉnh chế độ tuần hoàn/xả khí

Với dự án này, mình muốn cải thiện chất lượng không khí trong phòng khi máy in 3D đang hoạt động.

Mình muốn có khả năng chuyển đổi giữa chế độ tuần hoàn và chế độ xả khí để linh hoạt tùy theo loại nhựa đang dùng: dùng lọc tối đa (chế độ xả) hoặc giữ nhiệt độ trong buồng in bằng cách tuần hoàn không khí. Mình cũng muốn nó đủ mạnh, bền bỉ và dễ dàng lắp đặt cho nhiều loại buồng in khác nhau.

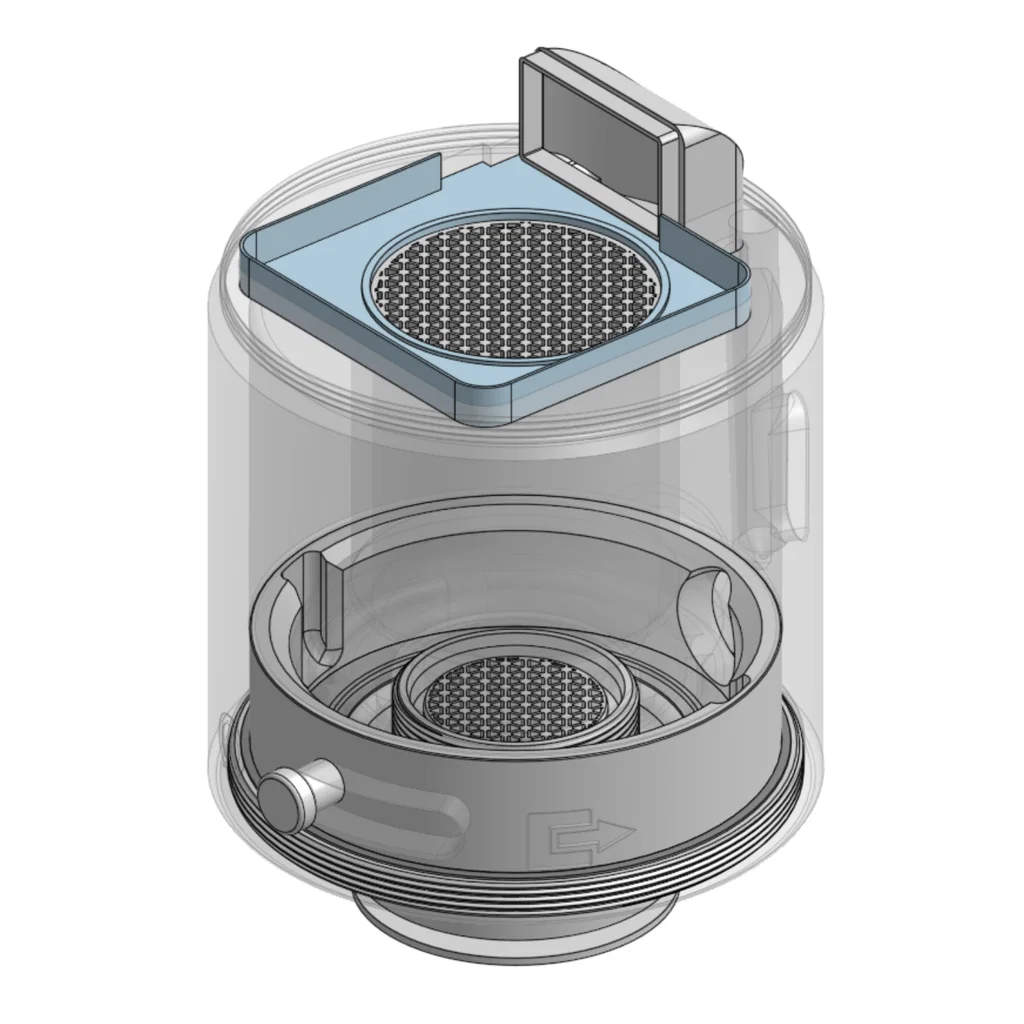

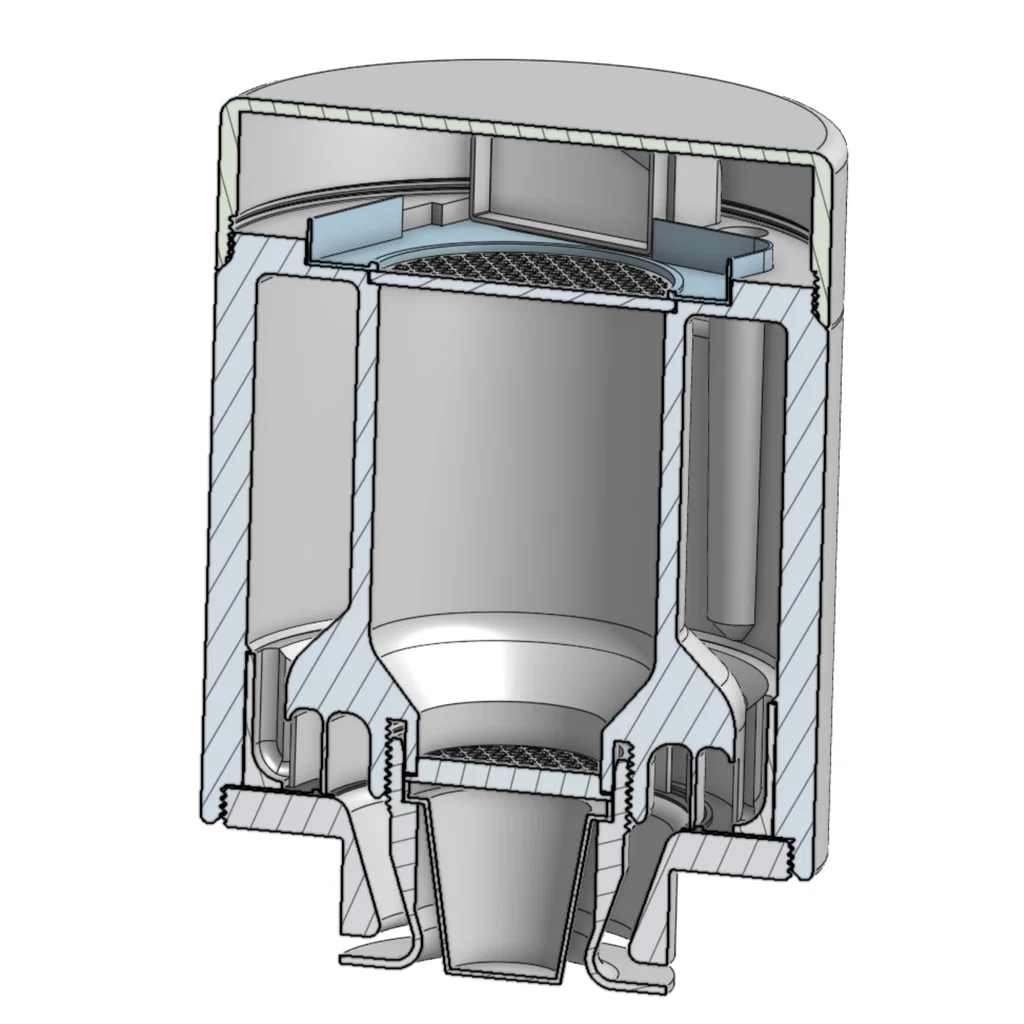

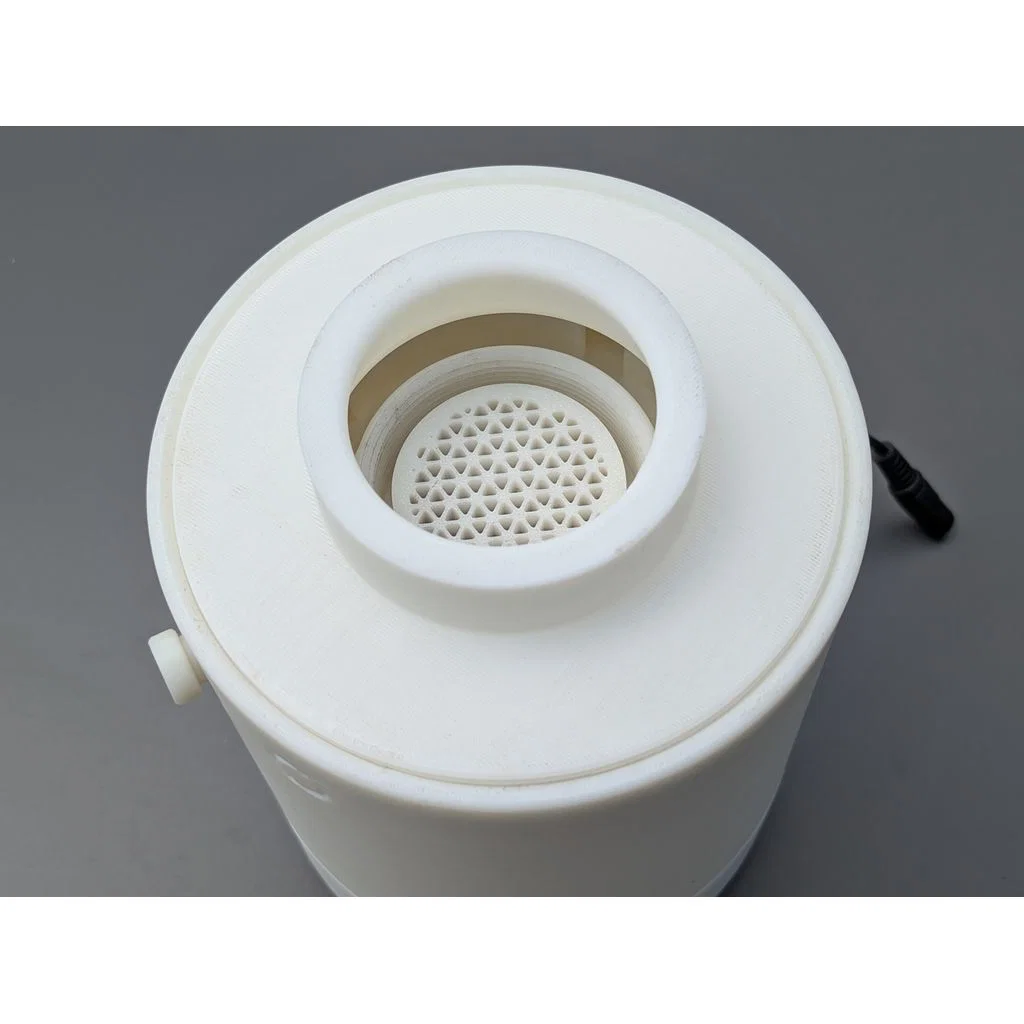

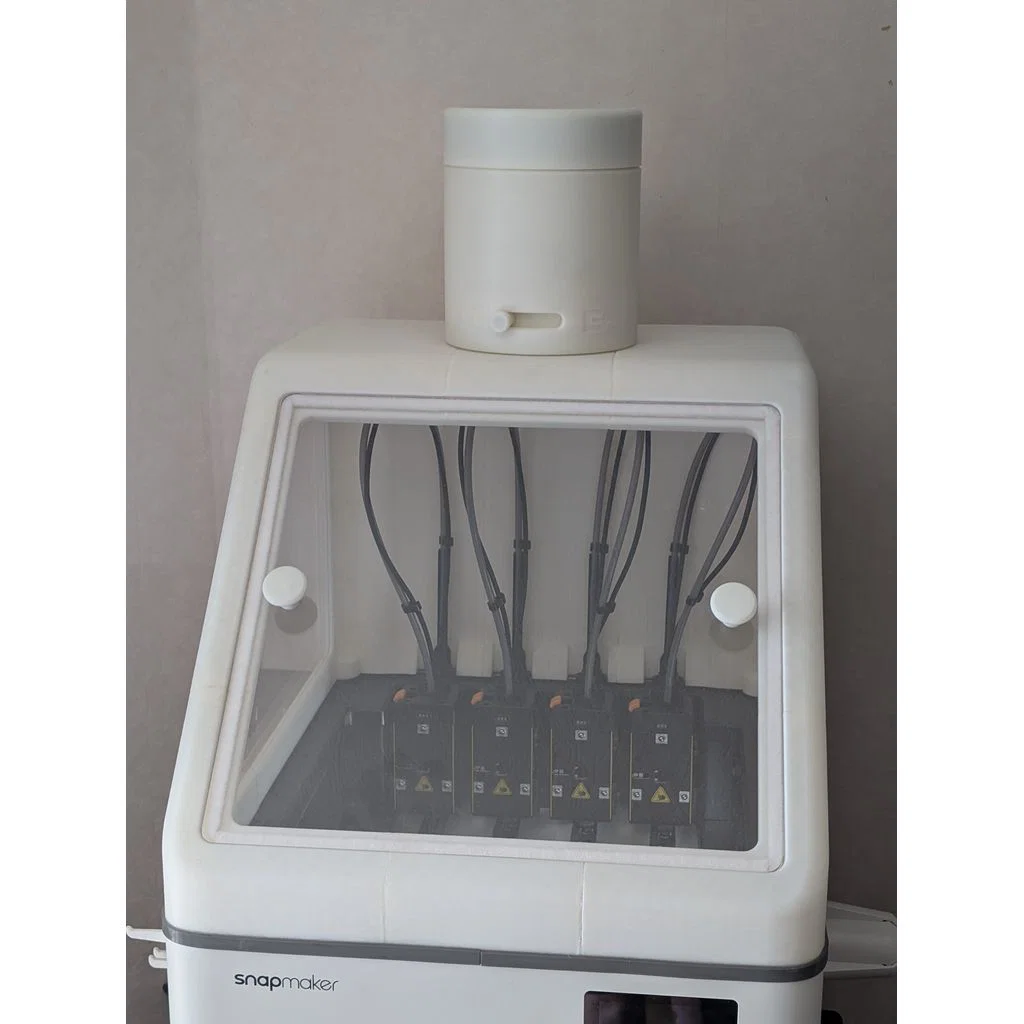

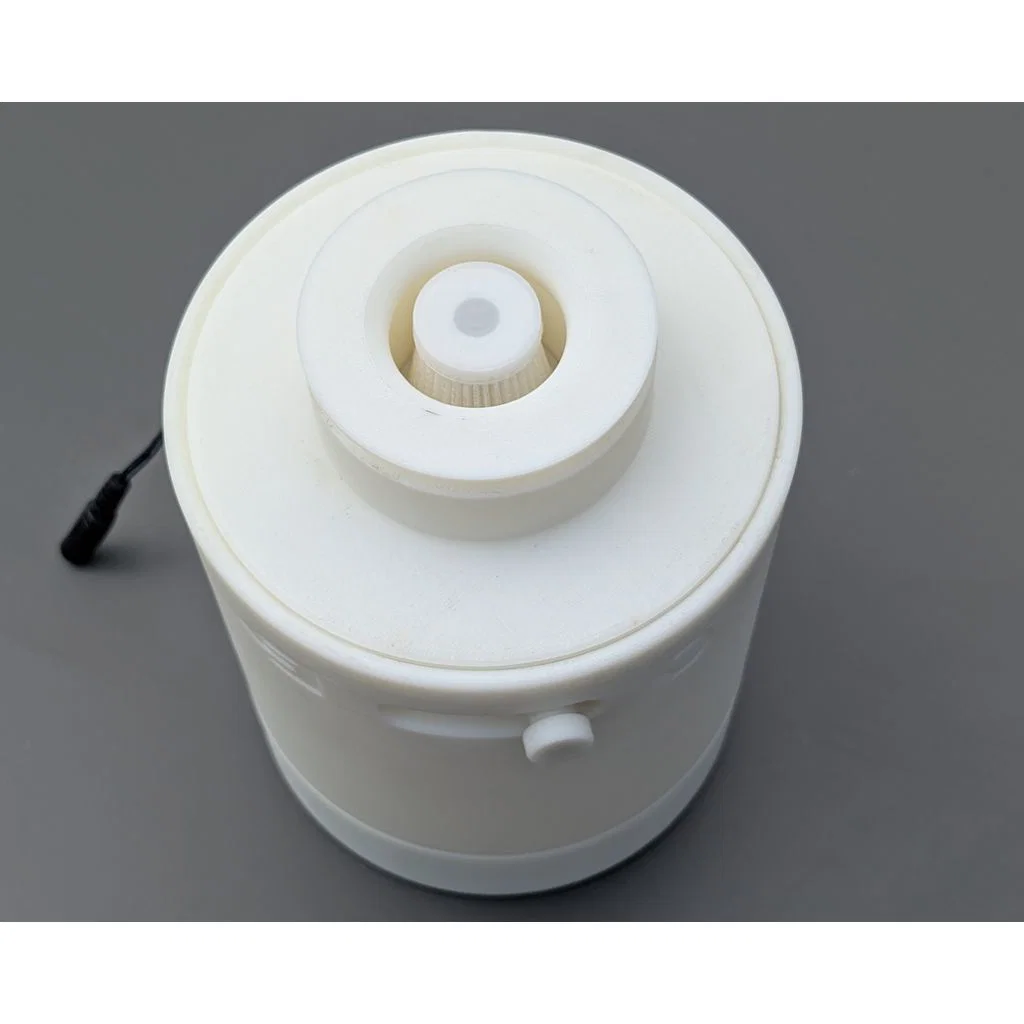

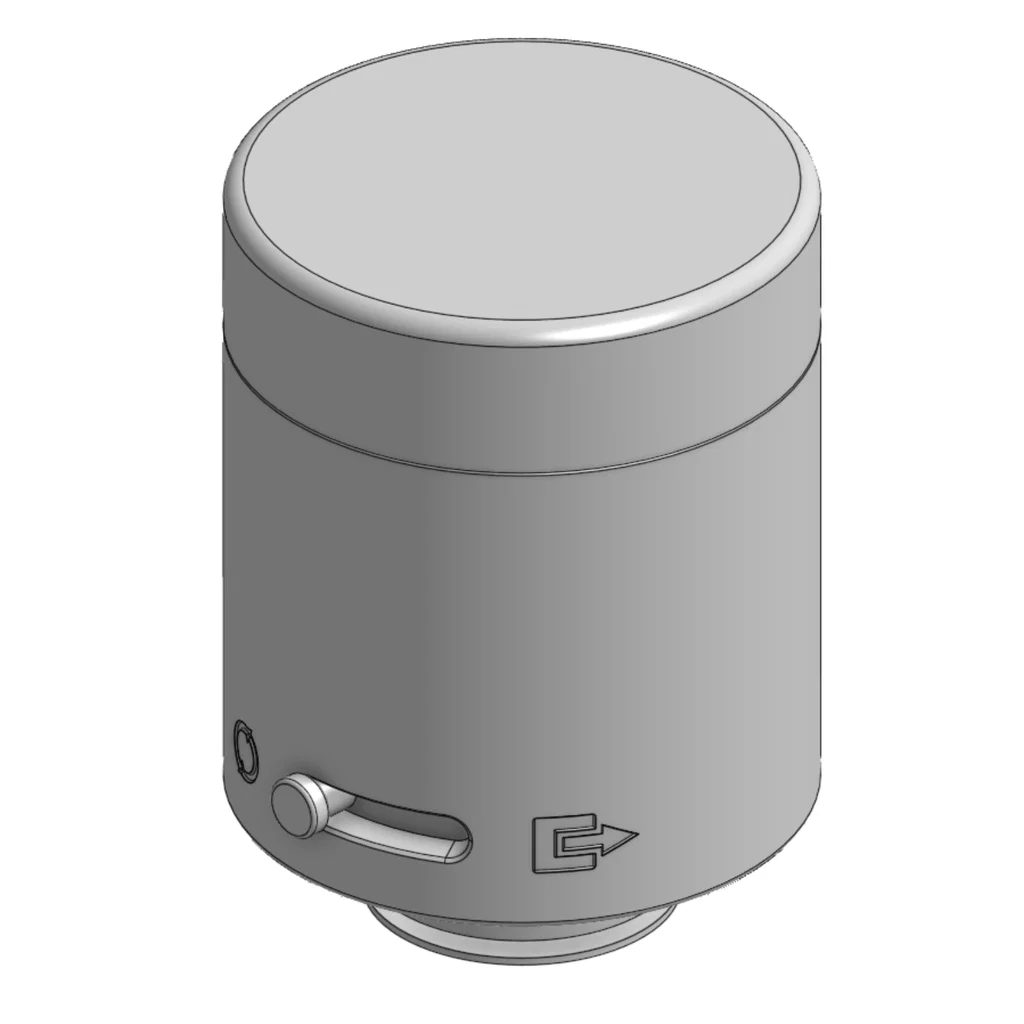

Bộ lọc này chỉ yêu cầu một lỗ 80mm trên nóc buồng in. Nó hút không khí nóng bốc lên, lọc qua màng HEPA, sau đó lọc qua than hoạt tính, rồi thổi ra ngoài hoặc tuần hoàn ngược lại vào buồng in (theo hướng tỏa tròn để tránh làm ảnh hưởng đến bề mặt bàn in).

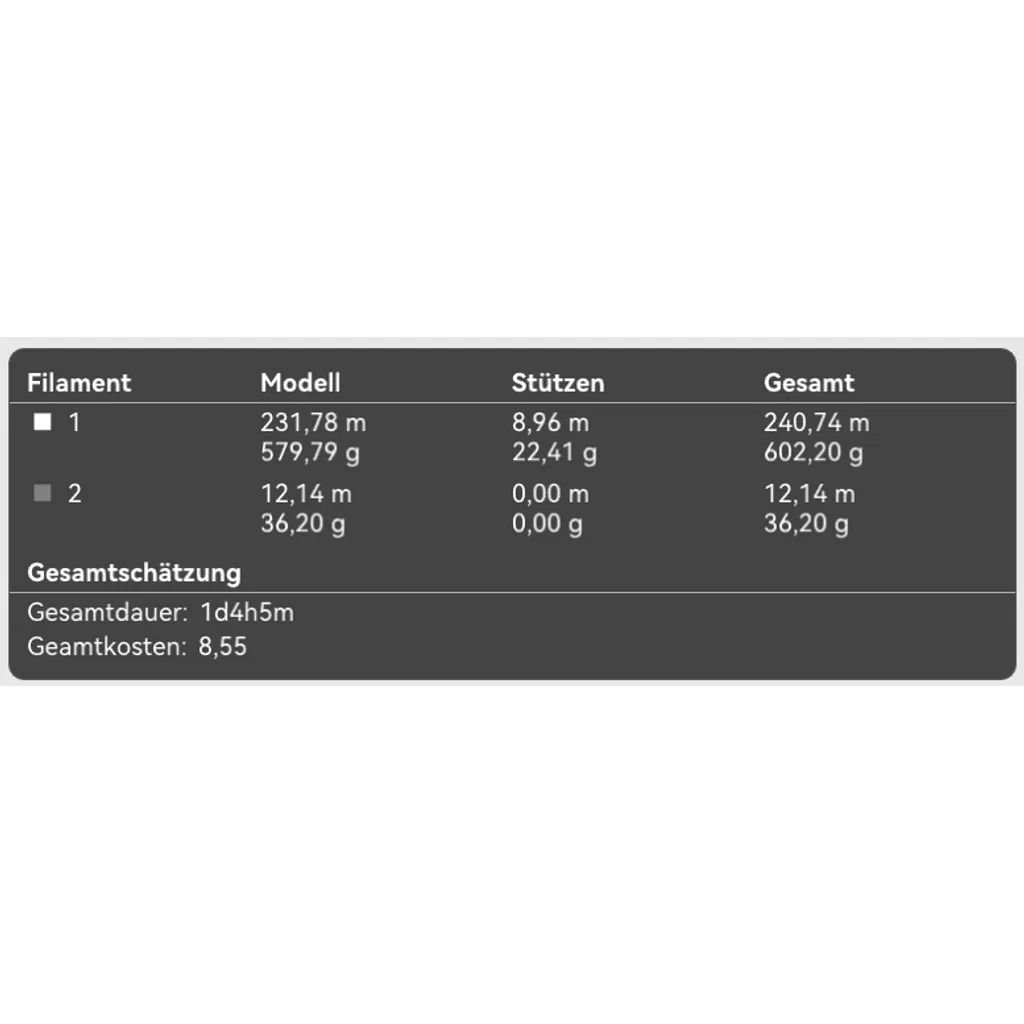

Mình đã in bằng ABS và TPU 90ShoreA để đảm bảo chịu được nhiệt độ cao trong buồng in. Chi phí vật liệu in dưới 10€. Mình không khuyến khích dùng các loại vật liệu chịu nhiệt kém như PLA cho dự án này. Tốt nhất hãy dùng loại vật liệu chống cháy. TUYỆT ĐỐI KHÔNG dùng PLA!

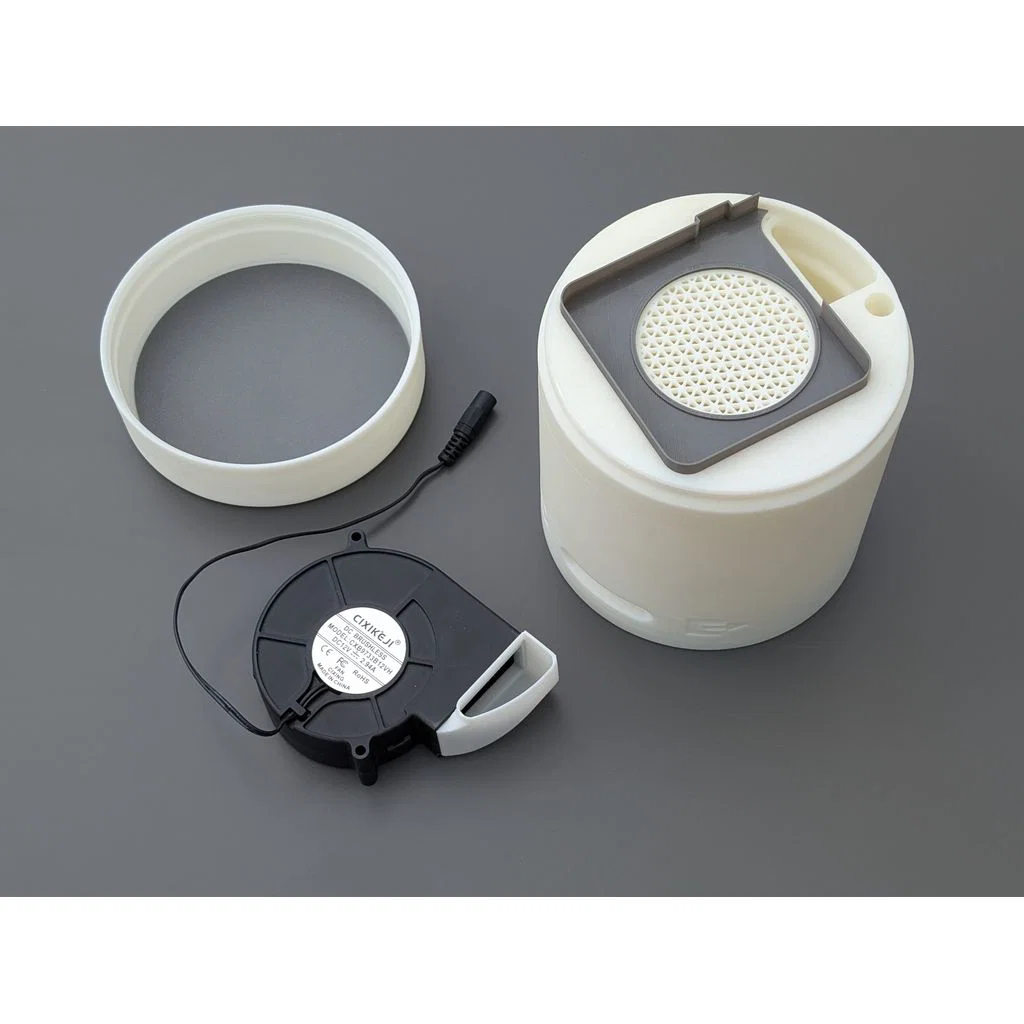

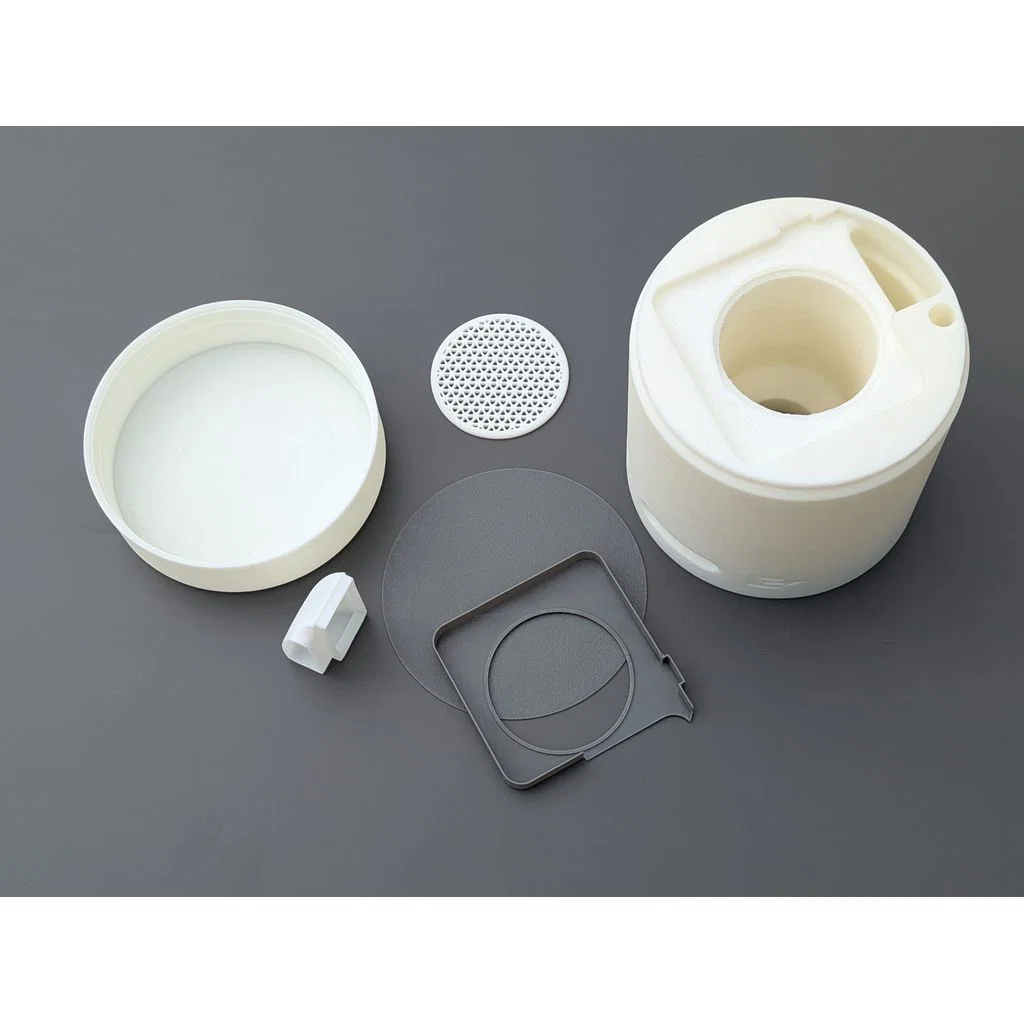

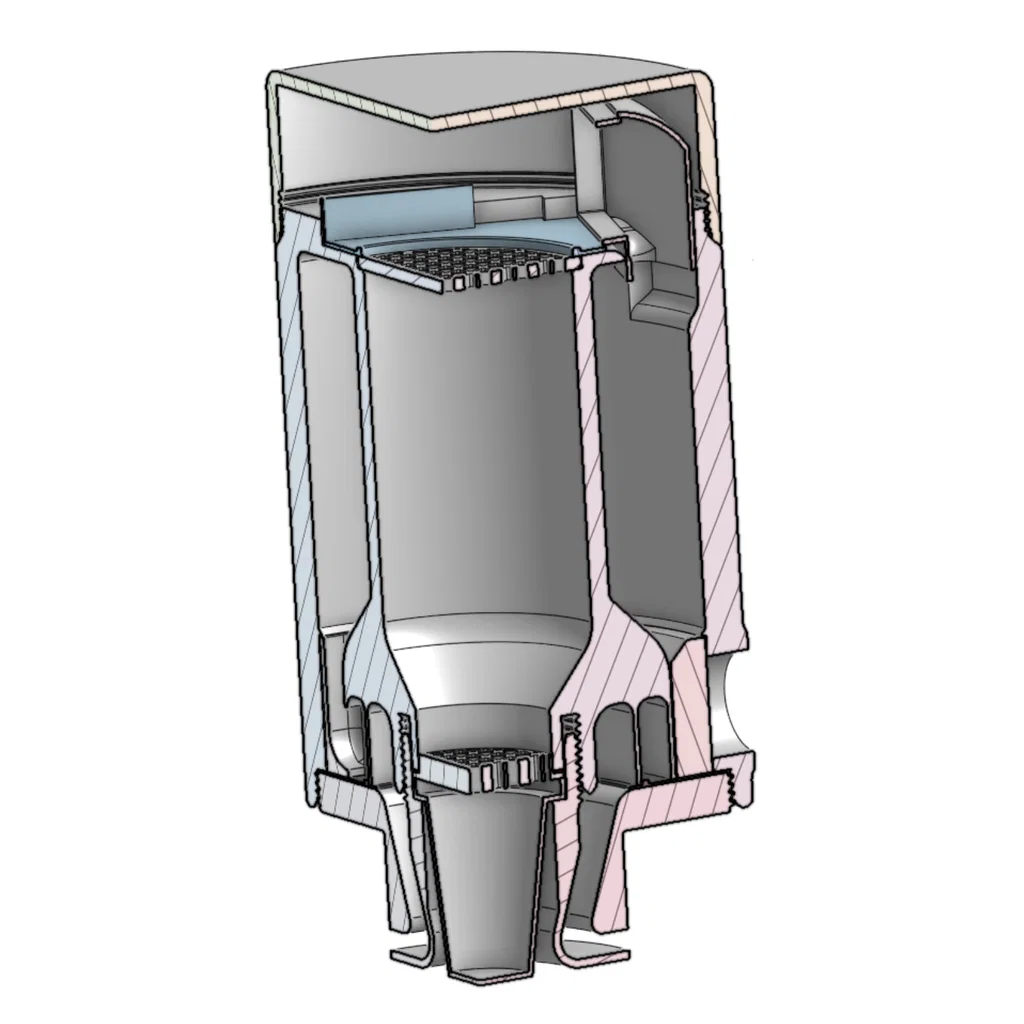

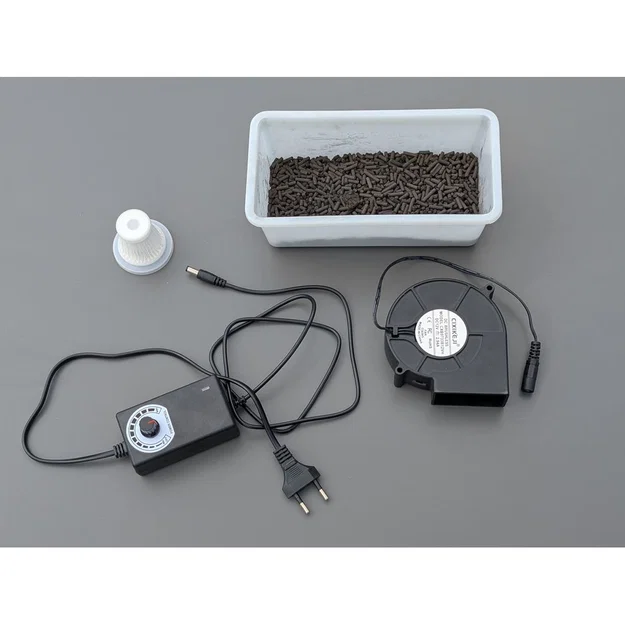

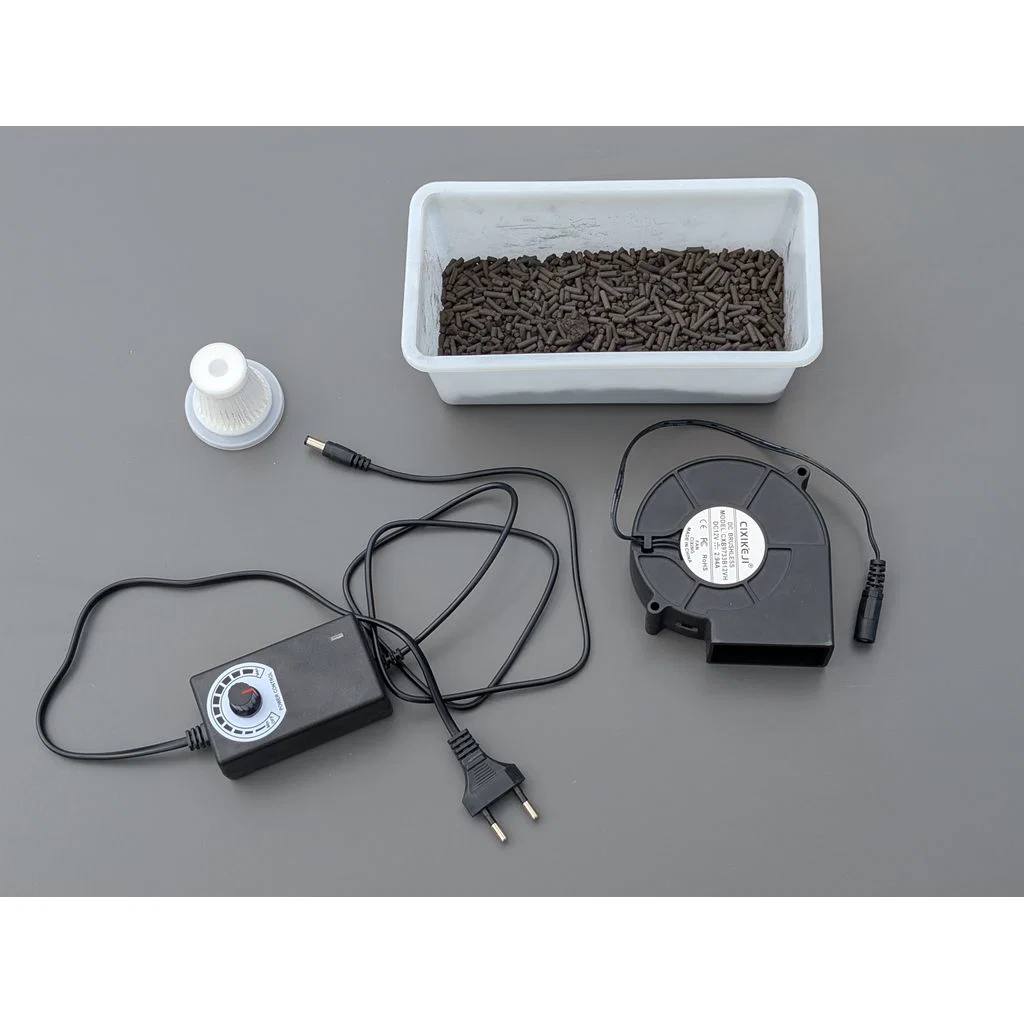

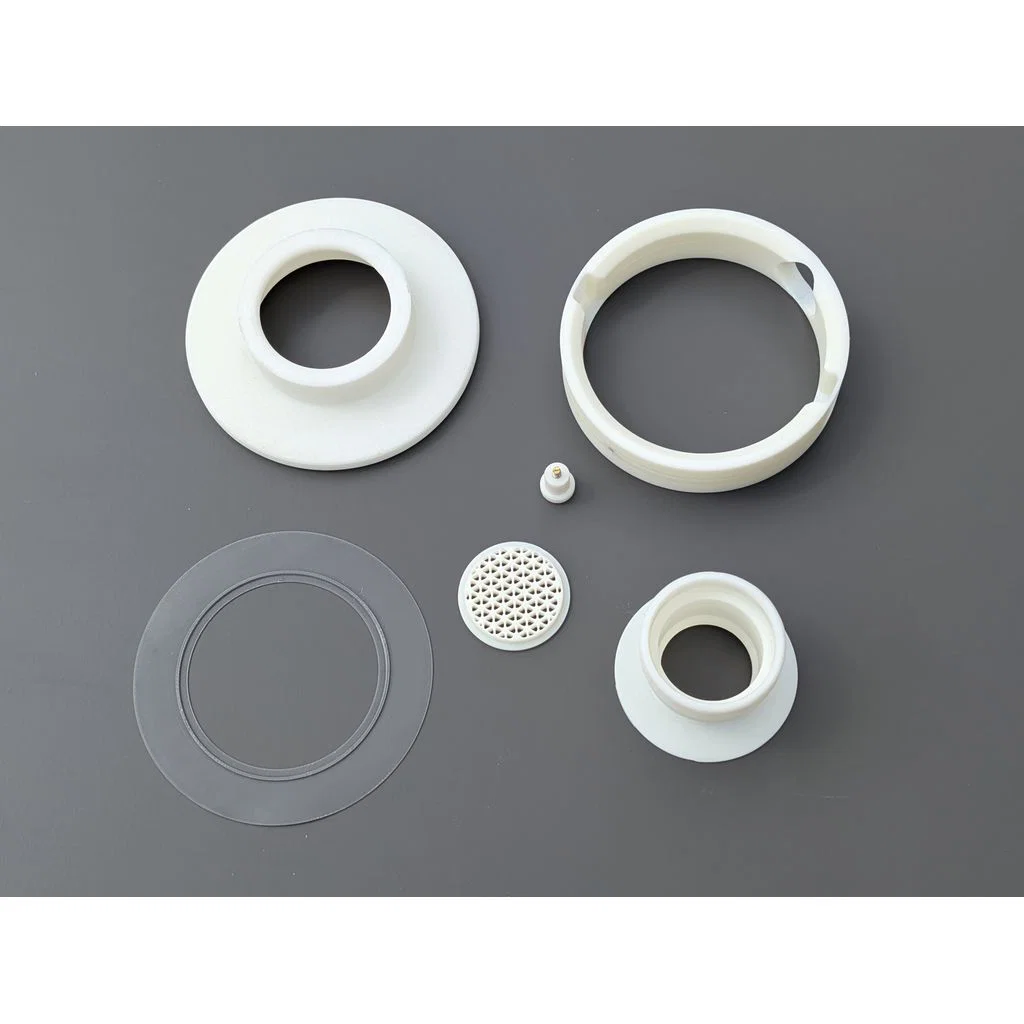

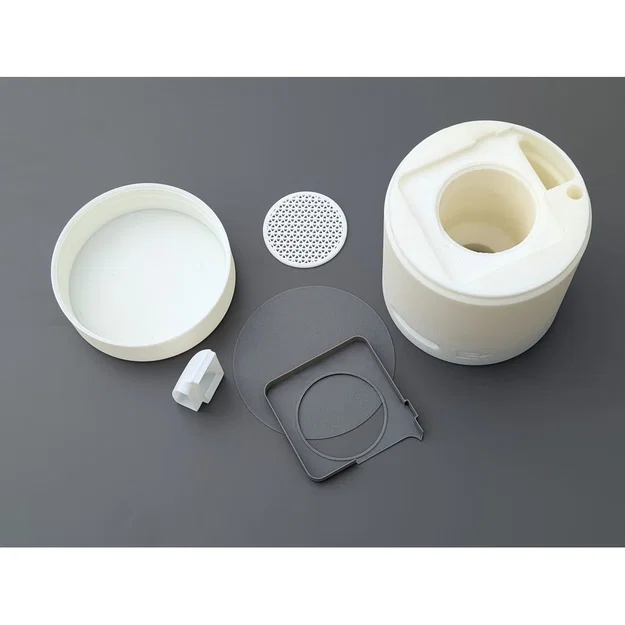

Danh sách linh kiện: A: Khung lưới B: Vỏ máy C: Đế quạt D: Bộ chuyển hướng E: Quạt (10.2€ https://www.amazon.de/dp/B0GQTN83BN) F: Tấm đệm G: Nắp H: Than hoạt tính (mình dùng 360g, hạt đủ lớn để không lọt qua lưới 2.5mm) J: Nắp lưới G: Vòng điều khiển H: Đai ốc M6 I: Vít đầu lục giác M4x20 J: Ống lót K: Núm vặn L: Gioăng đầu ra M: Đầu ra N: Màng lọc HEPA (1€/cái https://www.amazon.de/dp/B0FY2JRR8Z) K: Đầu vào

Hướng dẫn lắp ráp:

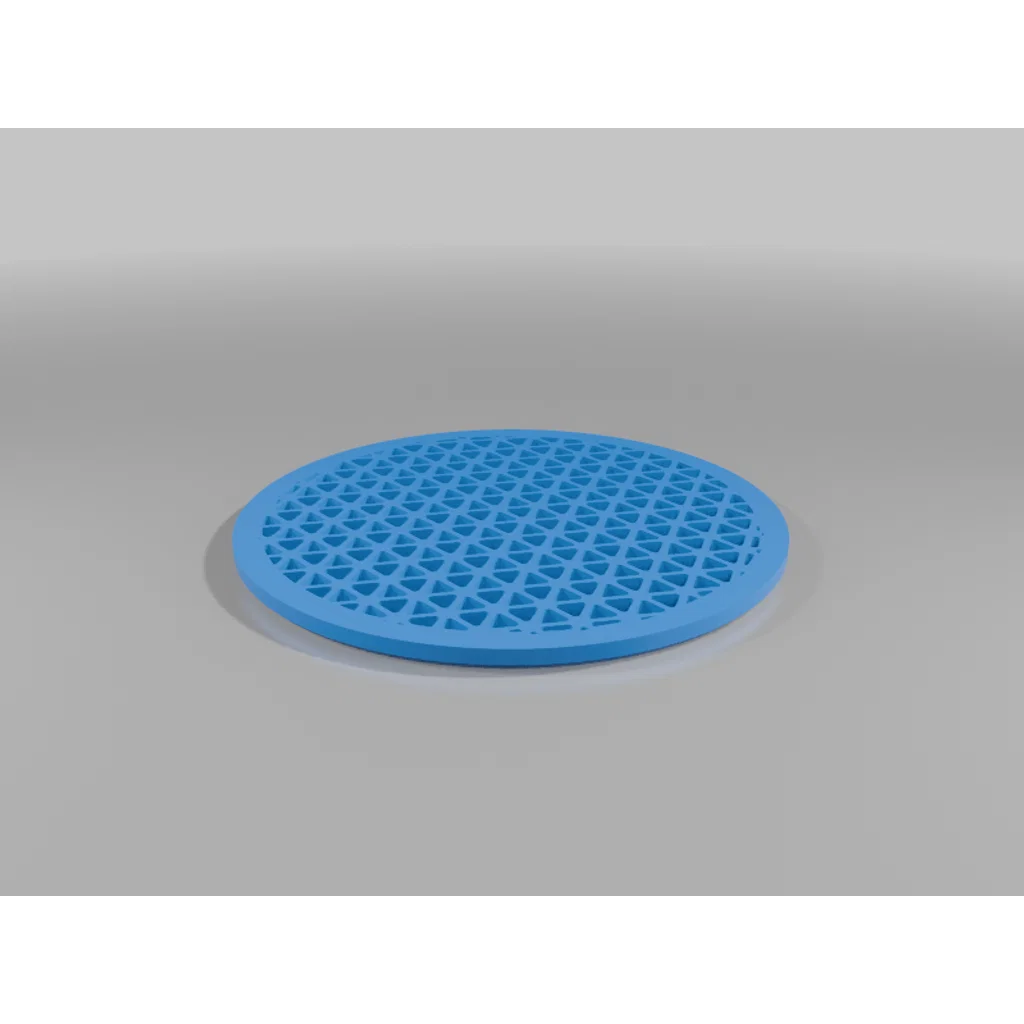

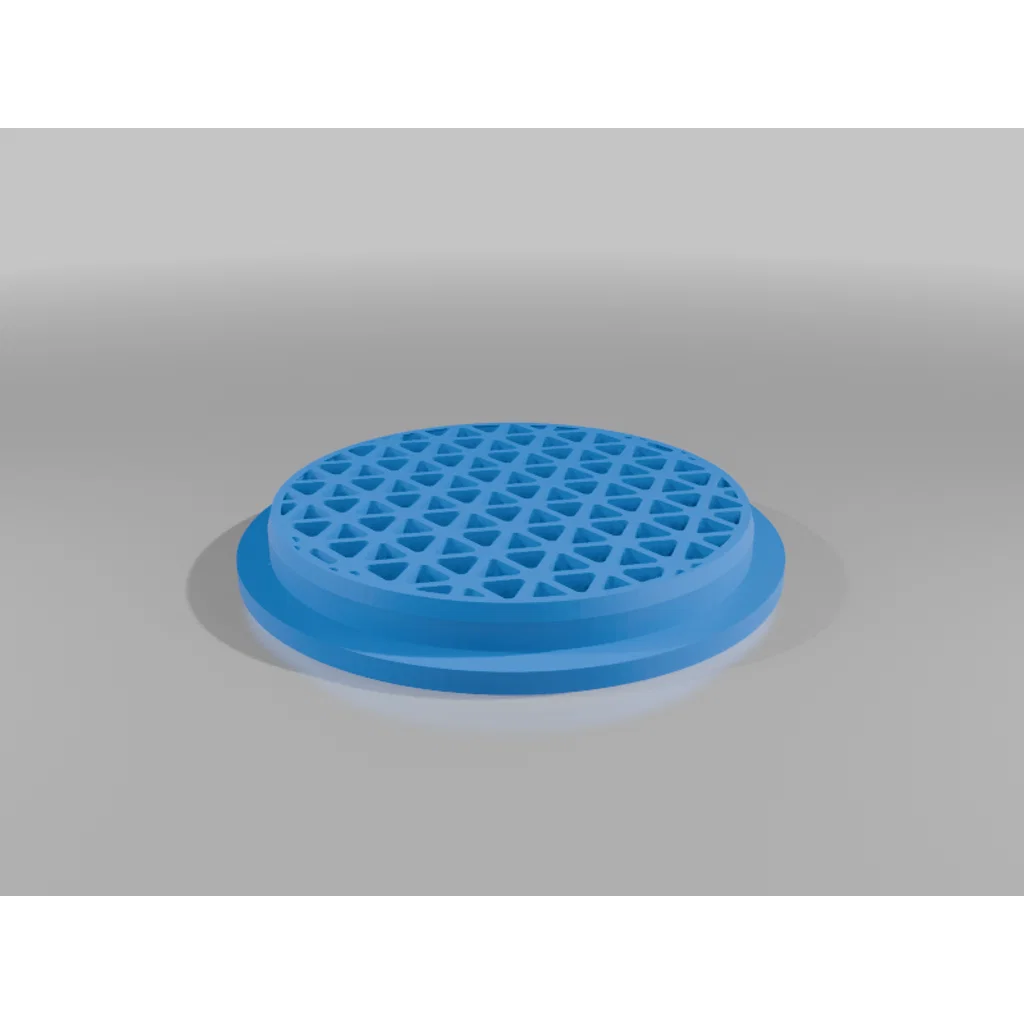

1. Lắp khung lưới A vào vỏ B
2. Lắp đế quạt C vào vỏ B
3. Lắp bộ chuyển hướng D vào quạt E

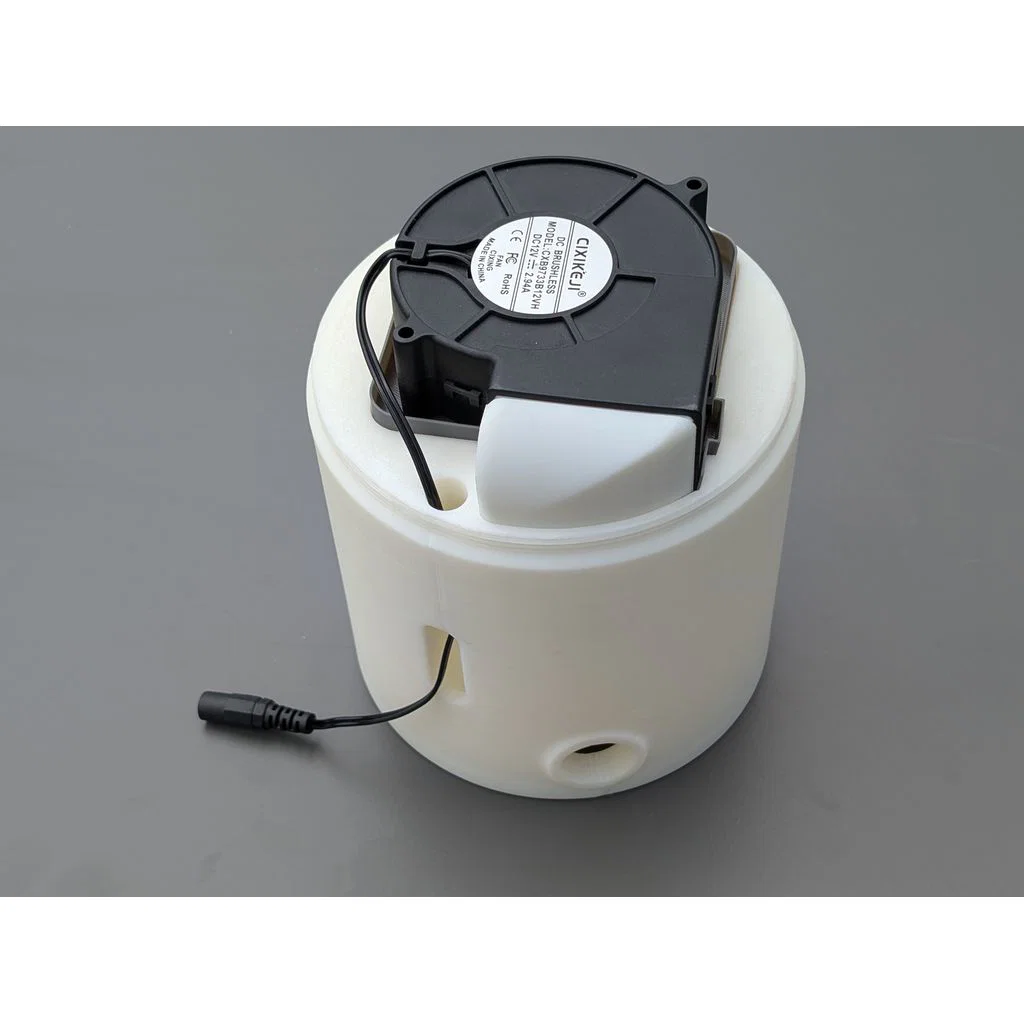

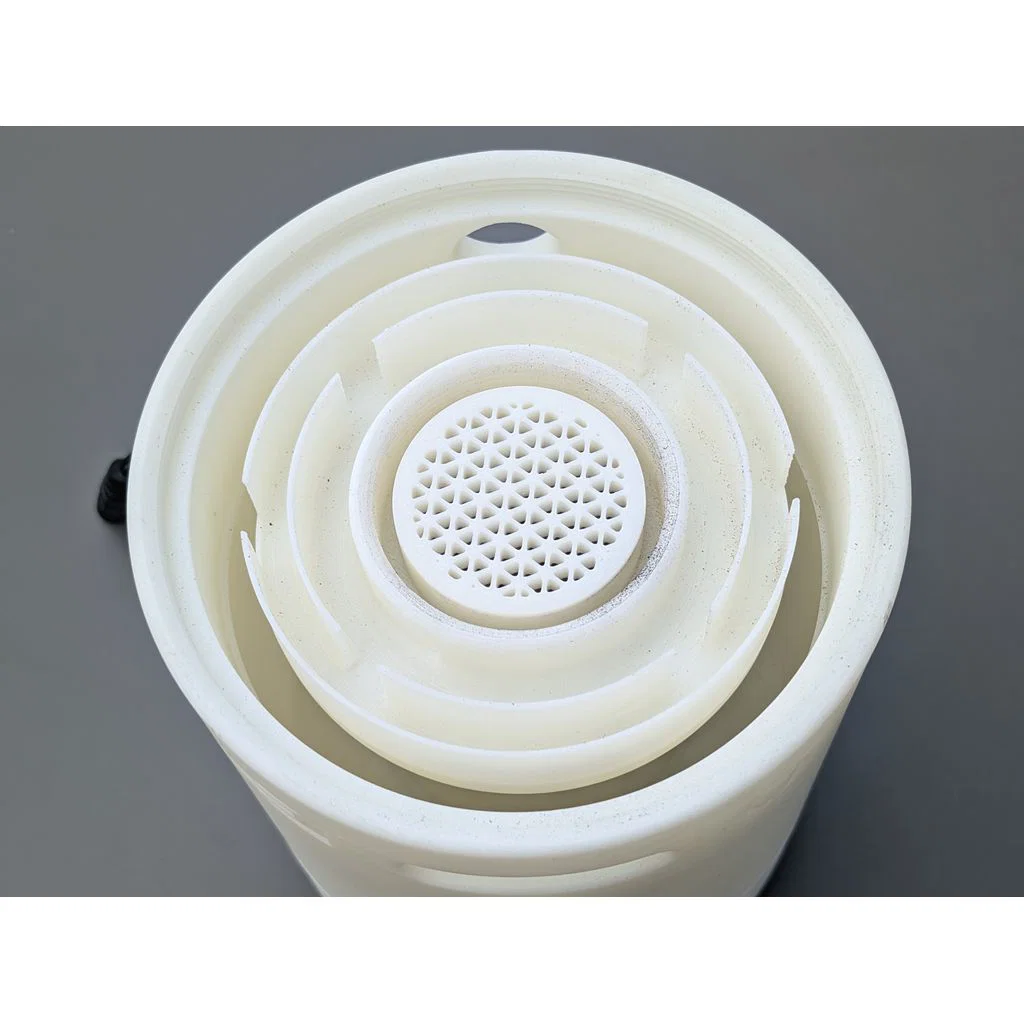

4. Đặt quạt D lên vỏ B, luồn dây điện qua lỗ cạnh bộ chuyển hướng
5. Đặt tấm đệm F vào nắp G

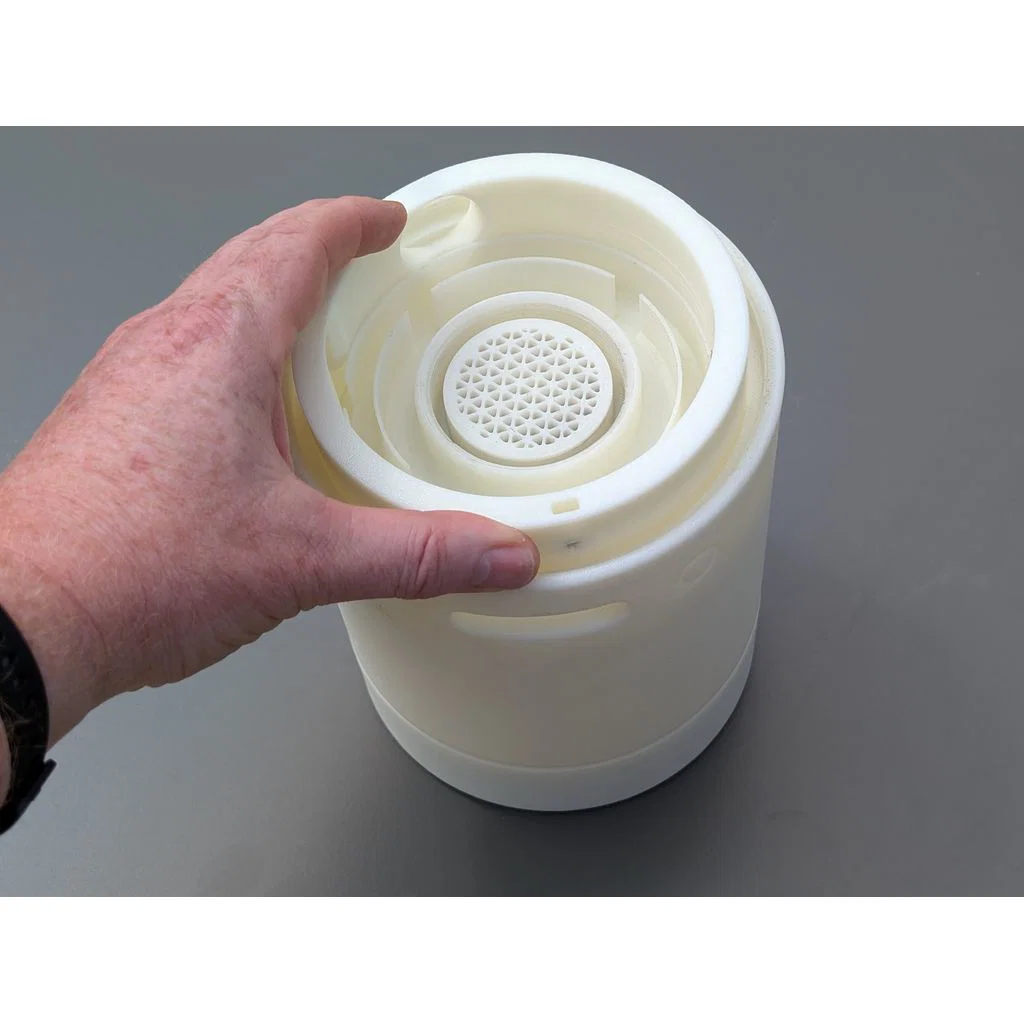

6. Vặn nắp G vào vỏ B (đừng siết quá chặt, nắp sẽ kẹp quạt giữa các lớp TPU)

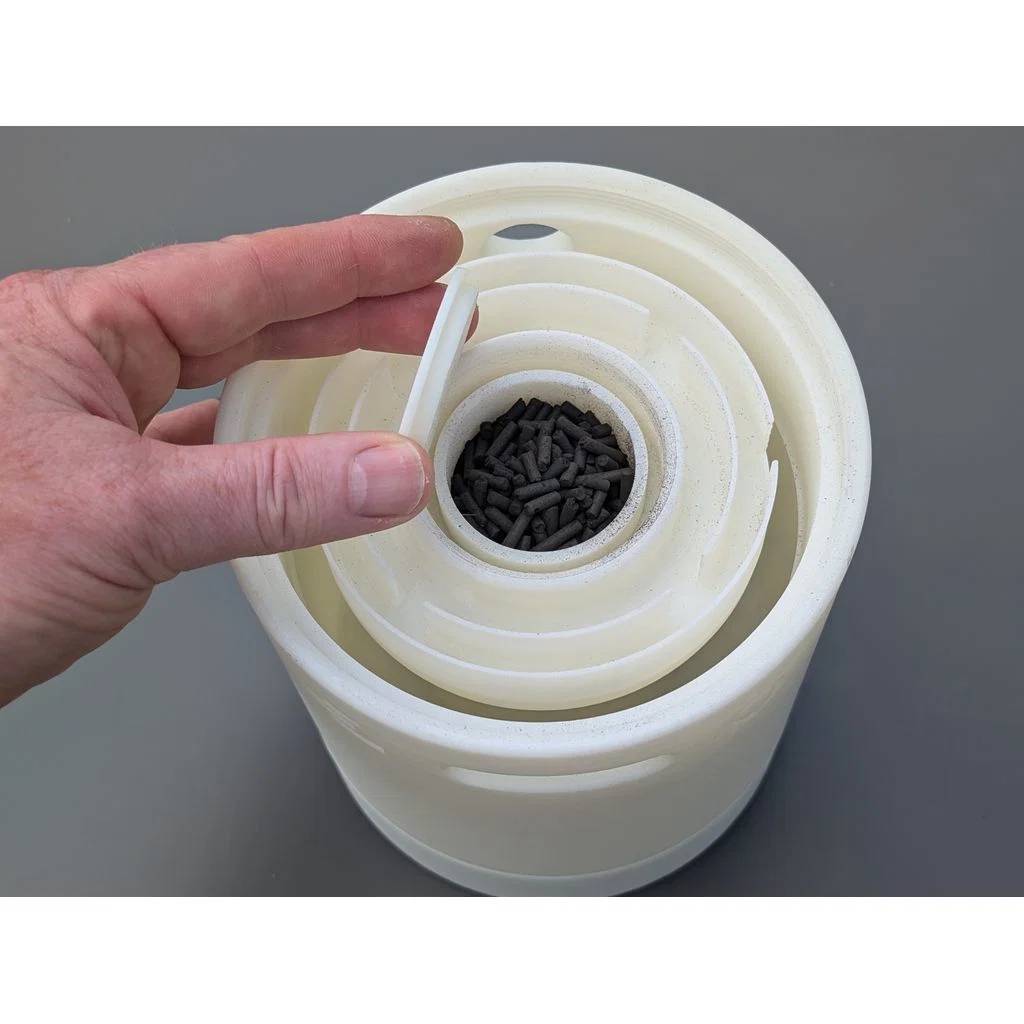

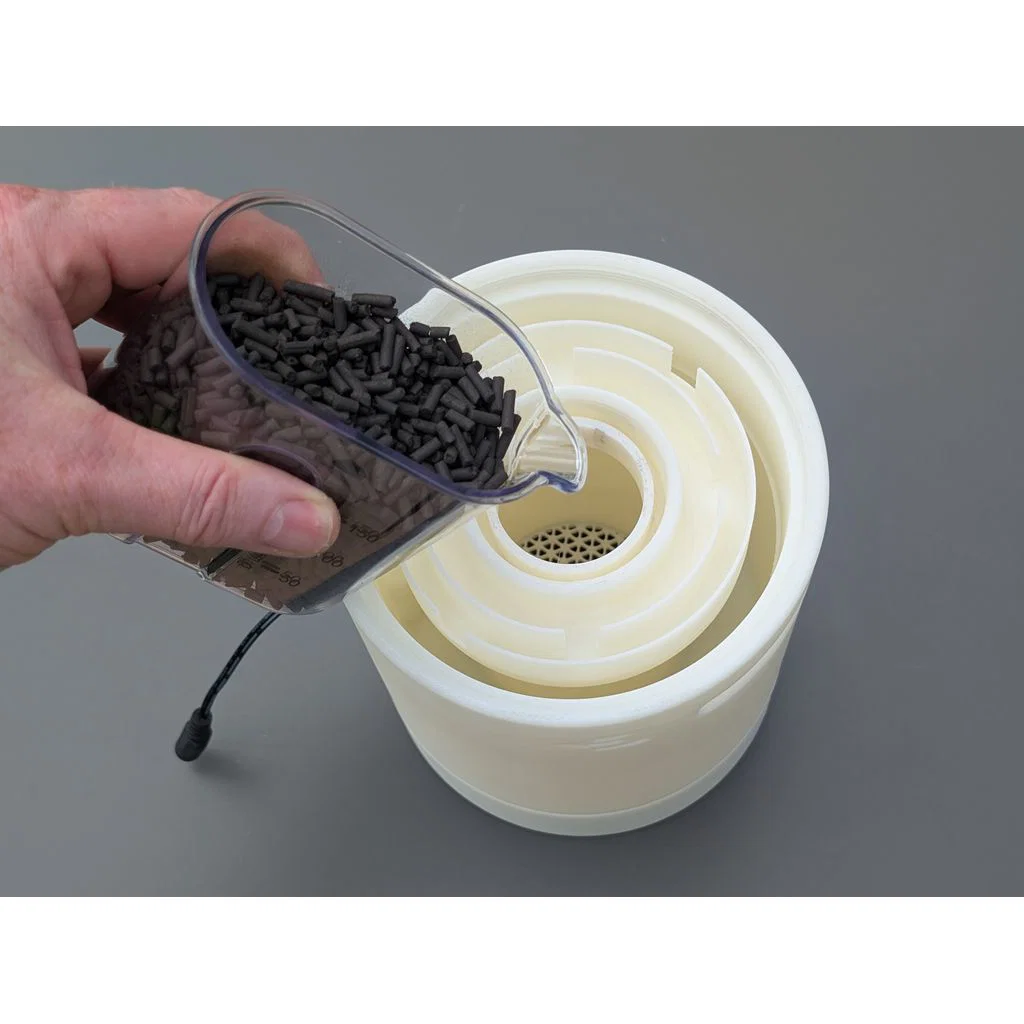

7. Lật ngược bộ lọc và đổ than hoạt tính H vào
8. Đóng khoang chứa than bằng nắp lưới J
9. Giữ nắp lưới rồi lật bộ lọc lại như cũ
10. Lắc nhẹ bộ lọc để bụi than rơi ra ngoài
11. Lật ngược bộ lọc lần nữa
12. Lắp vòng điều khiển G vào vỏ (hướng mặt vát vào trong)
13. Lắp đai ốc M4 H vào vòng G
14. Lắp vít M4x20 I vào ống lót J
15. Lắp núm vặn K lên trên ống lót

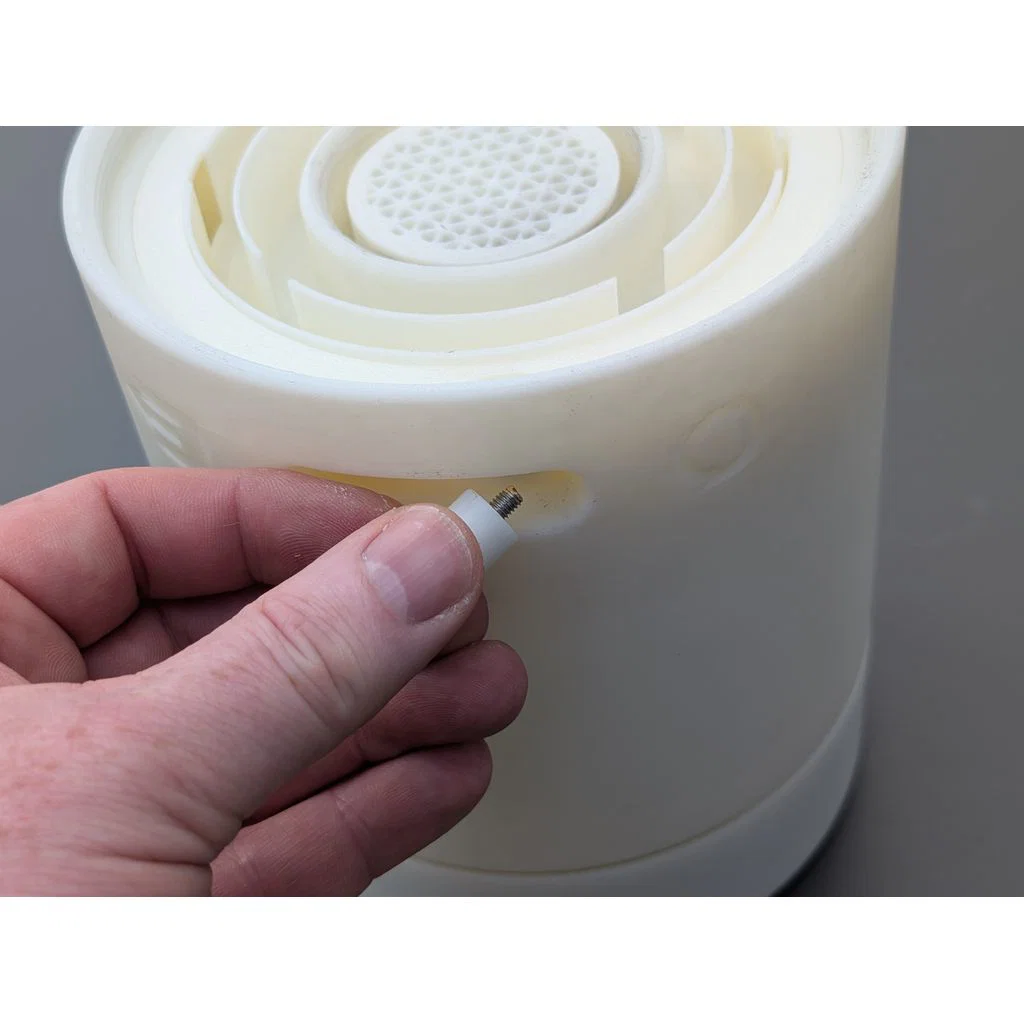

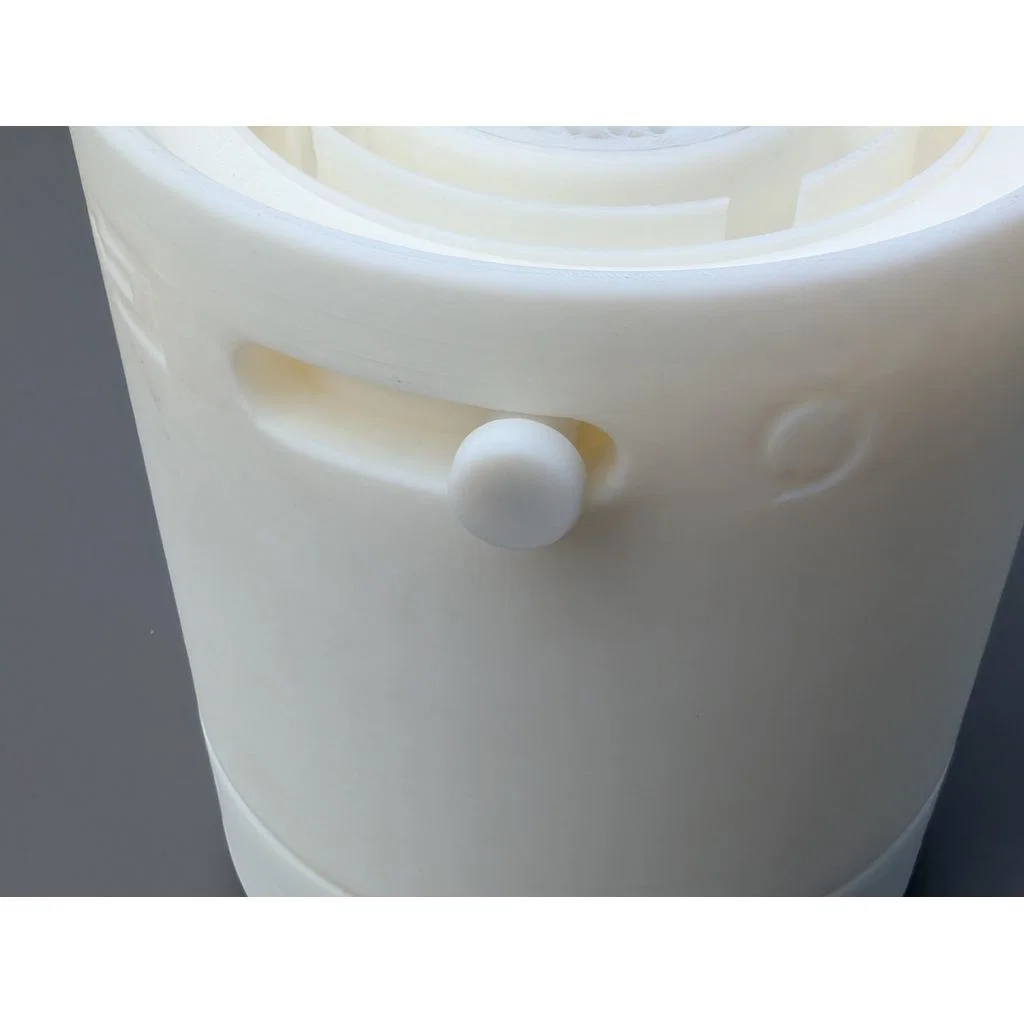

16. Lắp cụm núm vặn vào khe trên vỏ B
17. Kiểm tra xem vòng điều khiển G có di chuyển mượt không
18. Lắp gioăng đầu ra L vào vỏ B
19. Vặn đầu ra M vào vỏ B

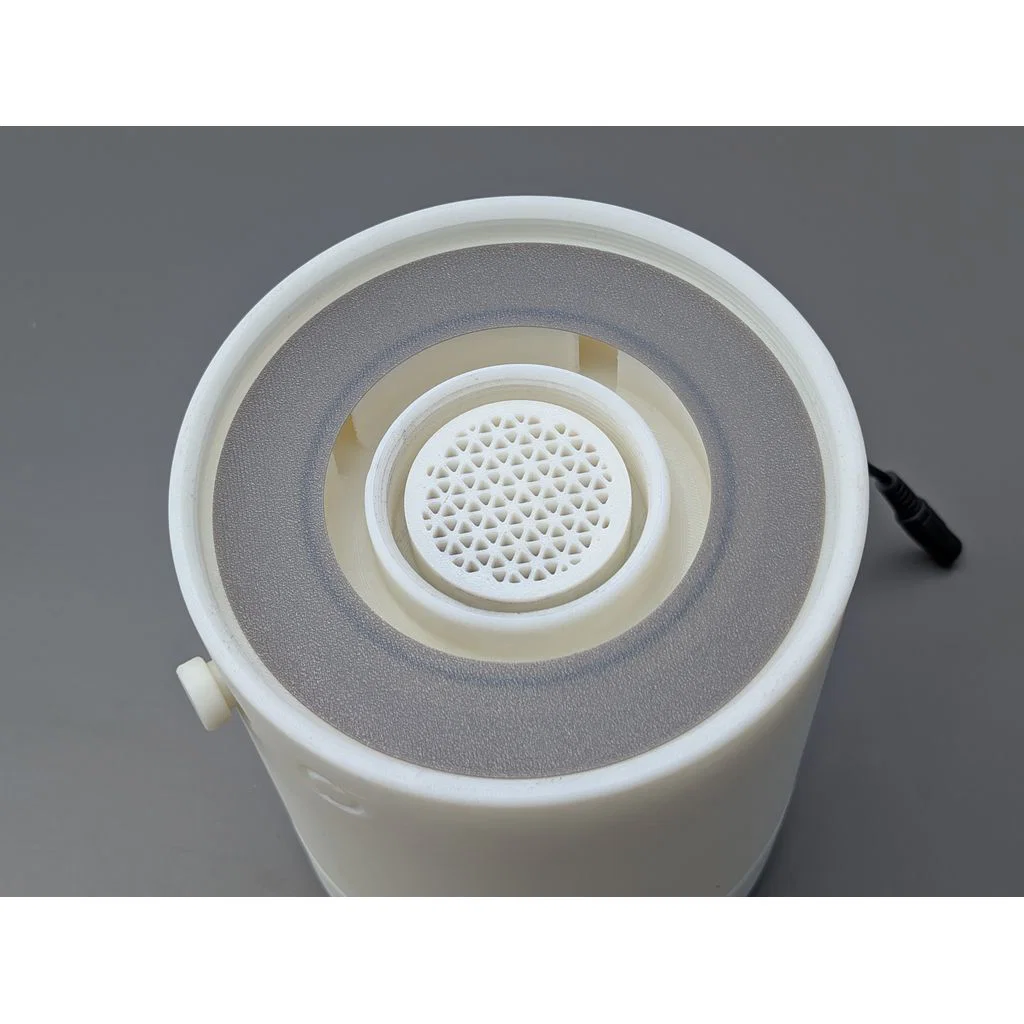

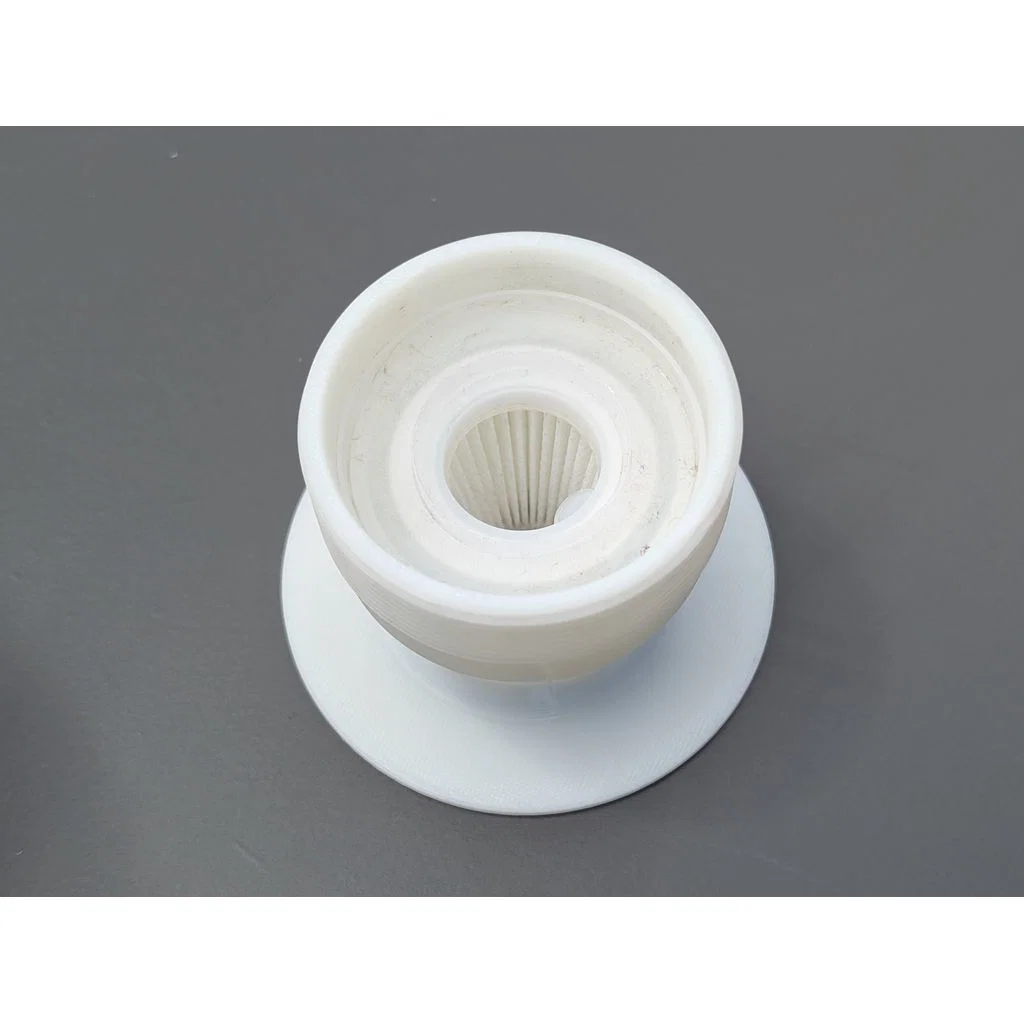

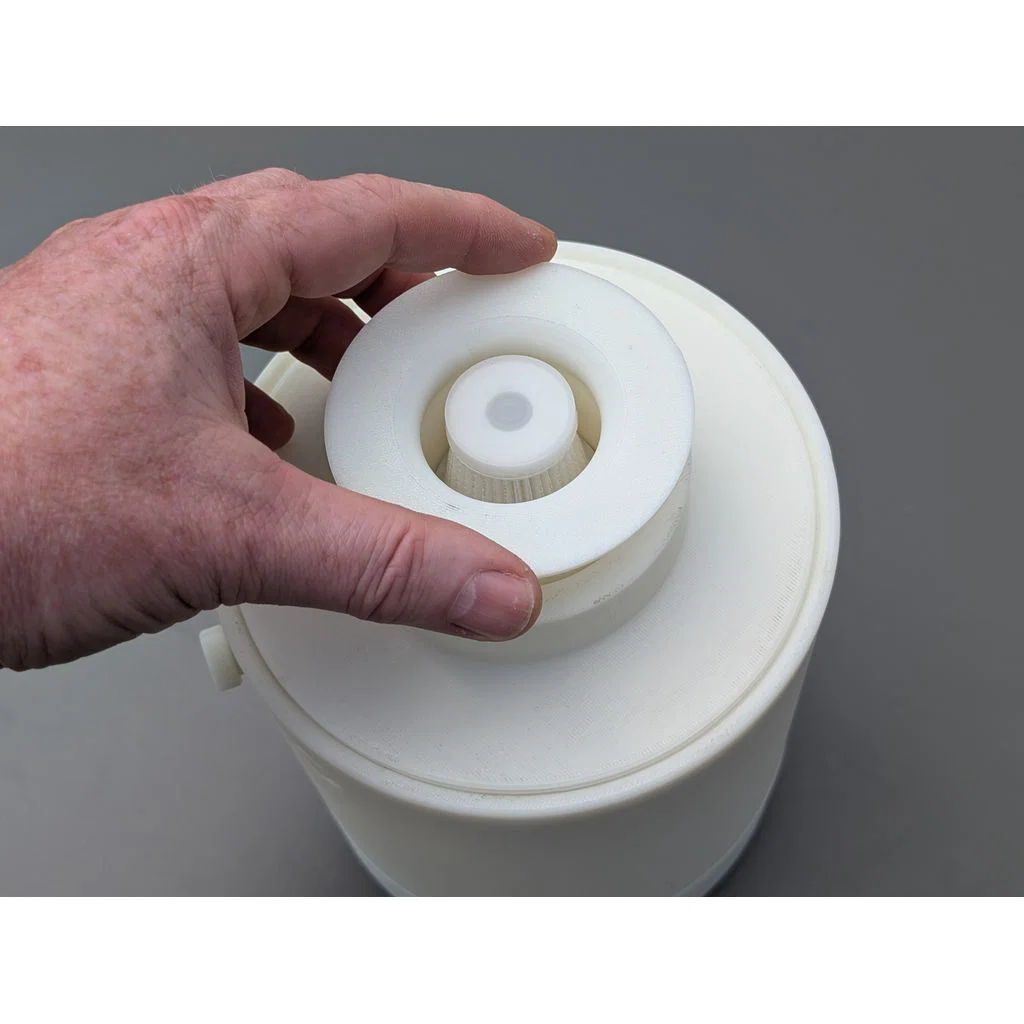

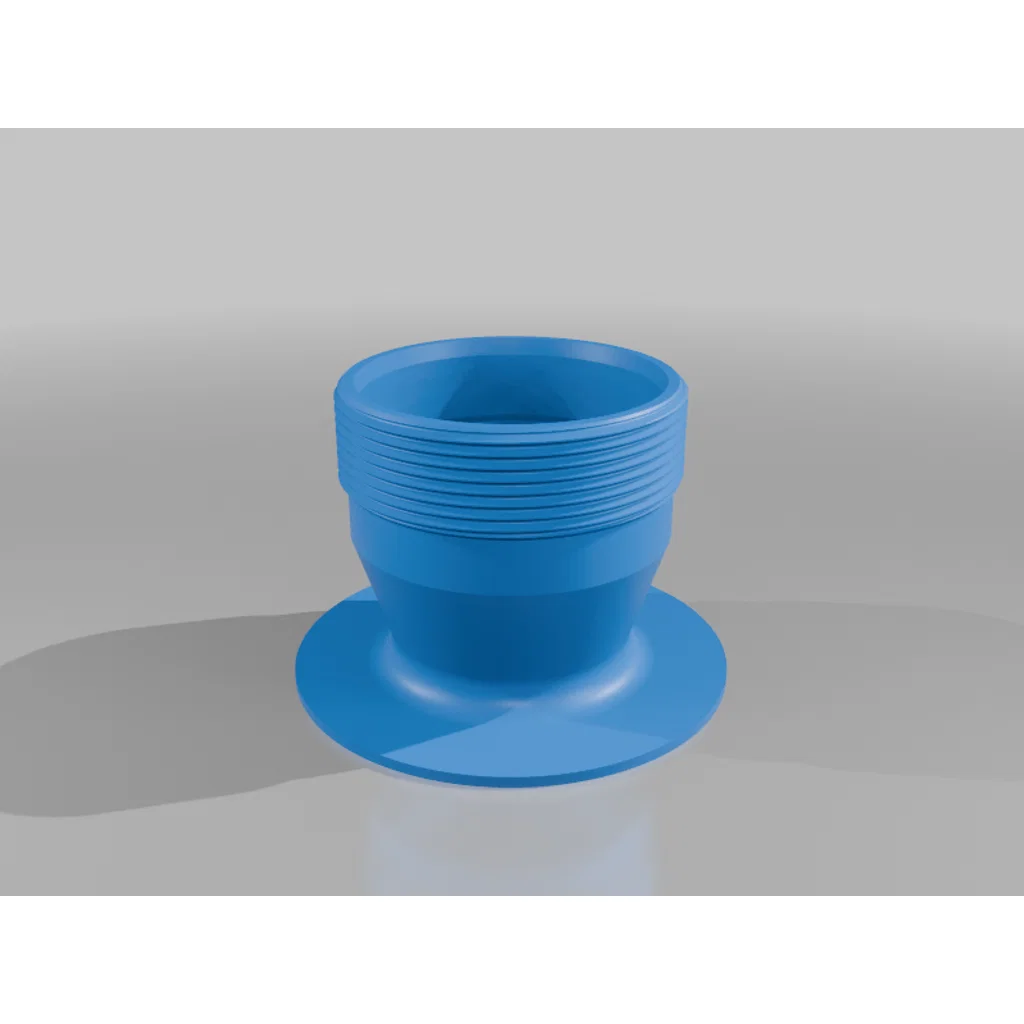

20. Lắp màng HEPA N vào đầu vào K
21. Vặn đầu vào K vào vỏ B

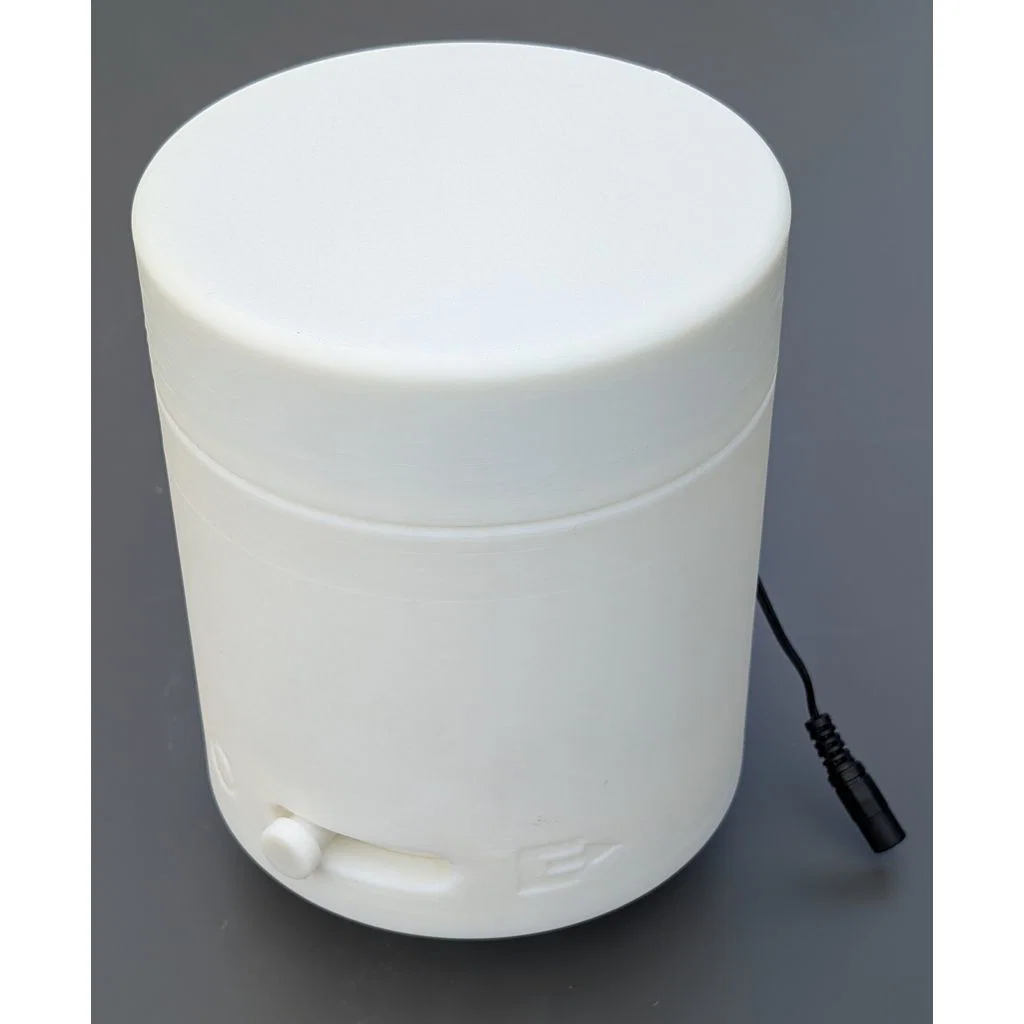

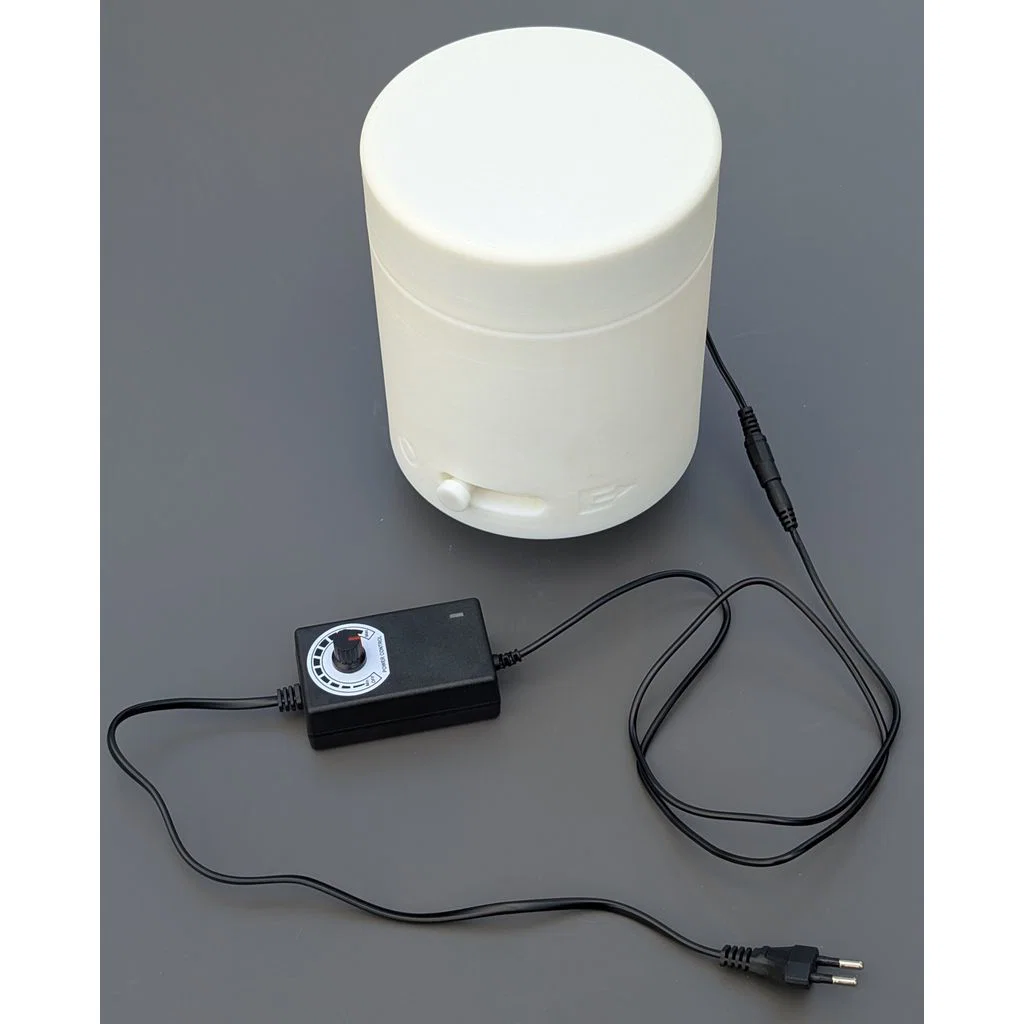

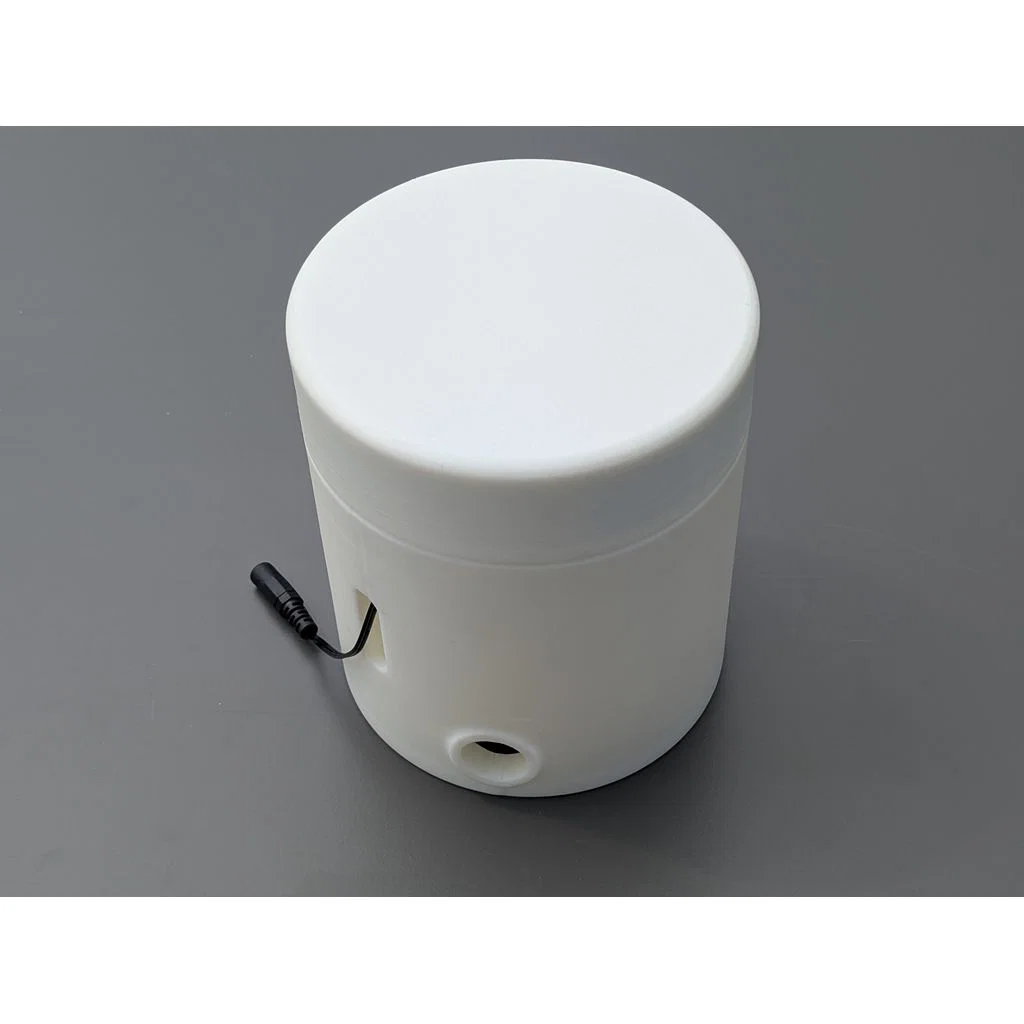

Kết nối nguồn và chạy thử. Không khí sẽ qua lọc HEPA, qua than hoạt tính và thổi ra theo chế độ bạn chọn bằng núm vặn.

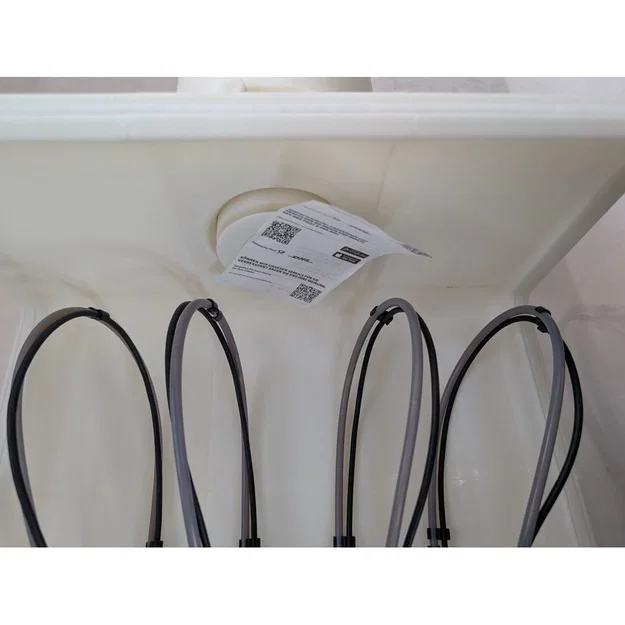

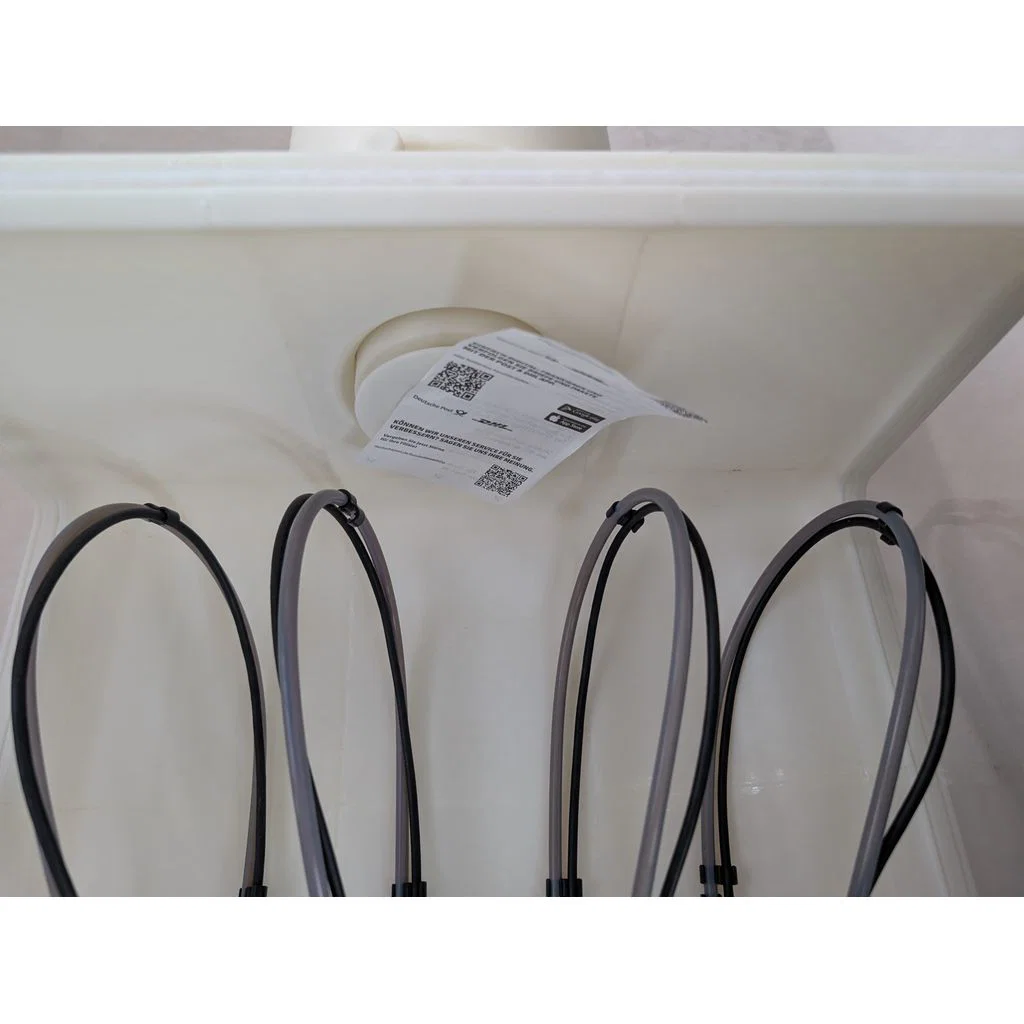

Kiểm tra chức năng: Mình dùng một tờ giấy đặt lên đầu vào, dù chỉnh công suất thấp nhất tờ giấy vẫn dính chặt. Chuyển sang chế độ xả thì thấy gió thổi ra rõ rệt, chế độ tuần hoàn thì gió rất nhẹ, phù hợp yêu cầu.

Miễn trừ trách nhiệm: Đây là dự án DIY. Việc tự làm và sử dụng hoàn toàn do bạn chịu trách nhiệm. Tác giả không chịu trách nhiệm về các vấn đề sức khỏe, nguy cơ cháy nổ hay hỏng hóc thiết bị in 3D.
