Tôi đã thiết kế giá đỡ pin LiPo dạng shorty này cho chiếc Tamiya Lunch Box. Khác với khay pin tiêu chuẩn, thiết kế này không dùng đến khoang pin gốc, nhờ đó bạn vẫn có thể tận dụng không gian cũ để lắp pin Ni-MH truyền thống nếu muốn.

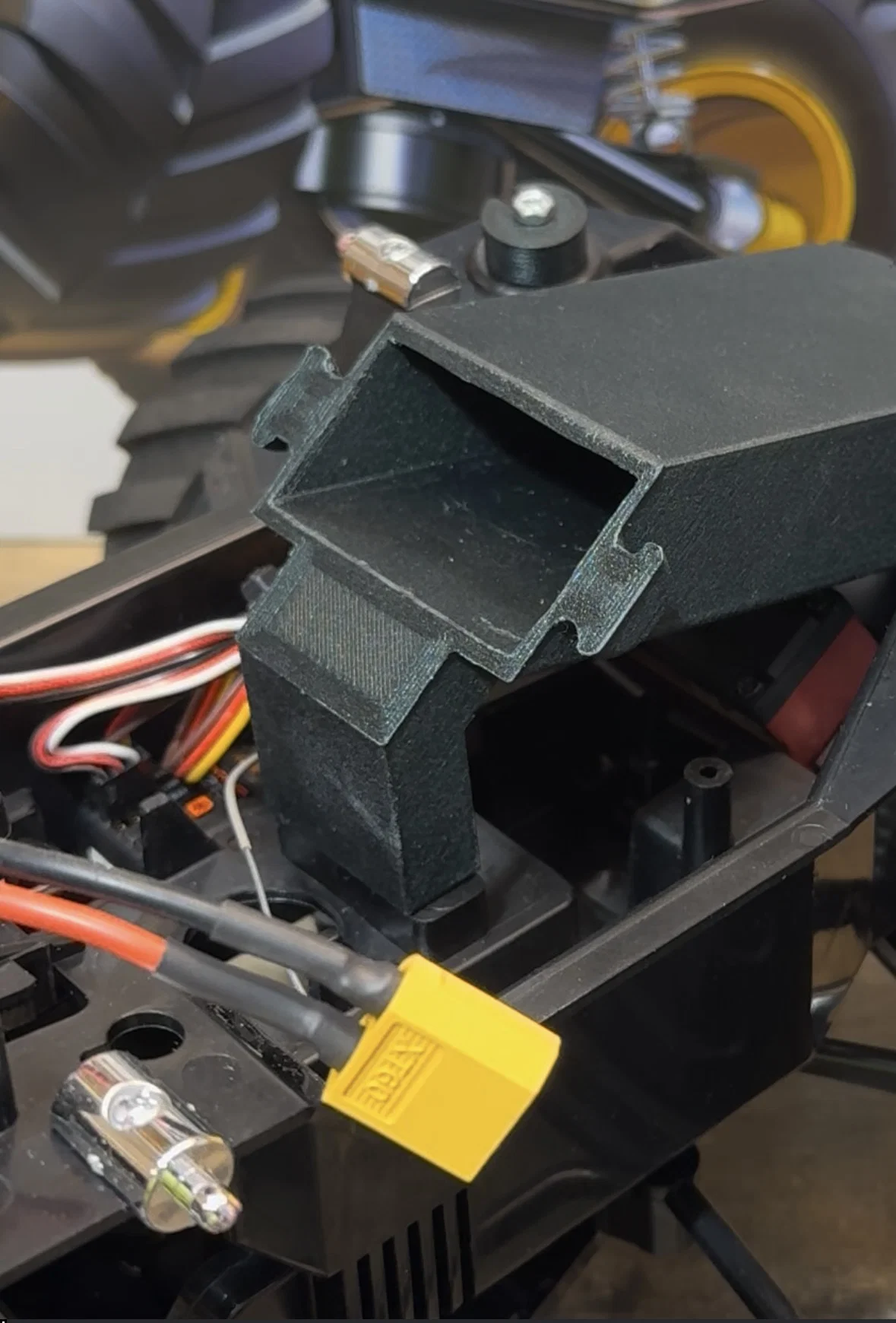

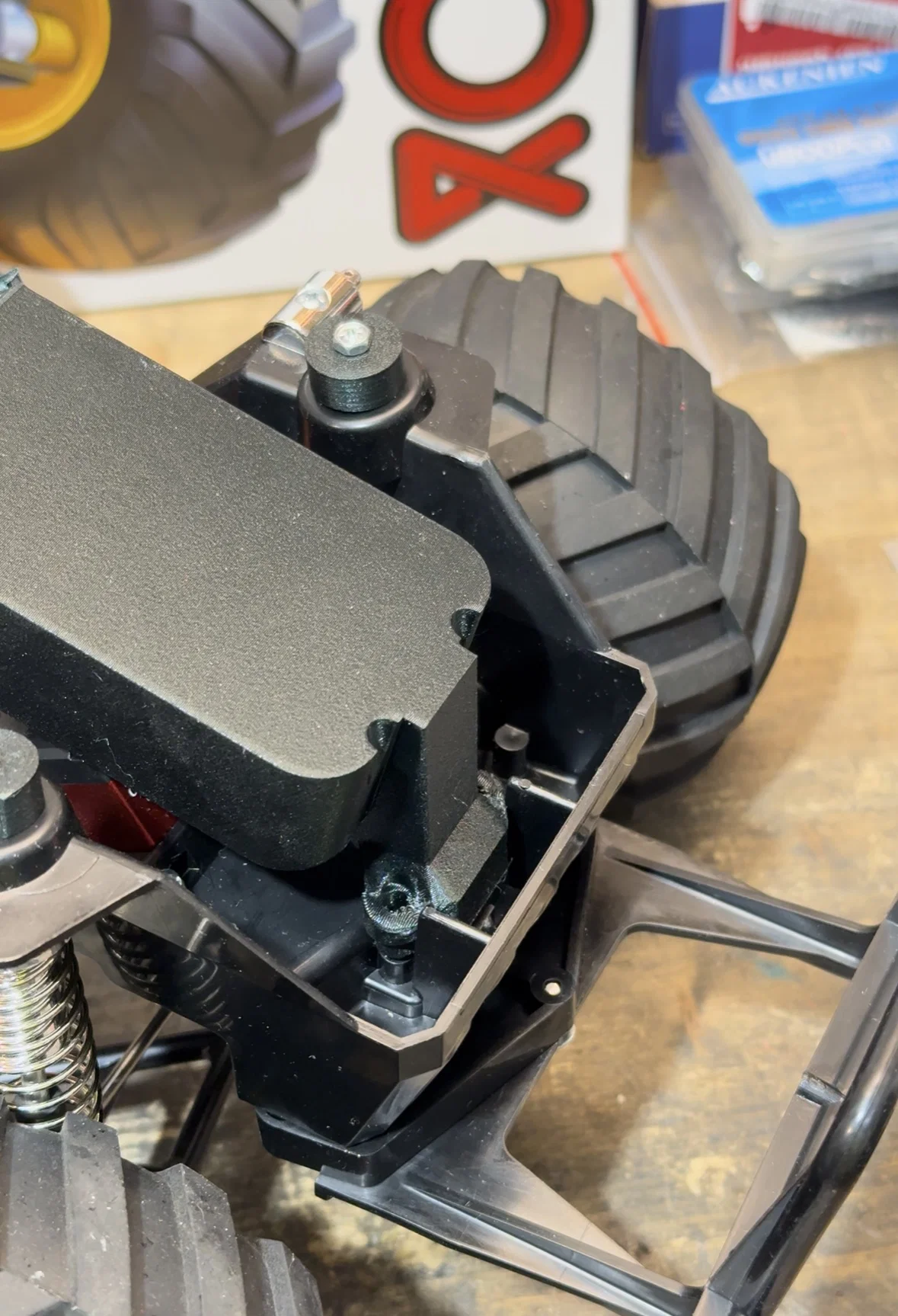

Giá đỡ được lắp ở phần trên của khung gầm Lunch Box, mang lại vị trí cố định pin tiện lợi và an toàn.

Phụ kiện này được thiết kế dựa trên kích thước của một viên pin LiPo shorty (96 × 47 × 20 mm), nhưng vẫn có thể dùng cho loại pin kích thước tiêu chuẩn (139 × 47 × 20 mm) nếu cần.

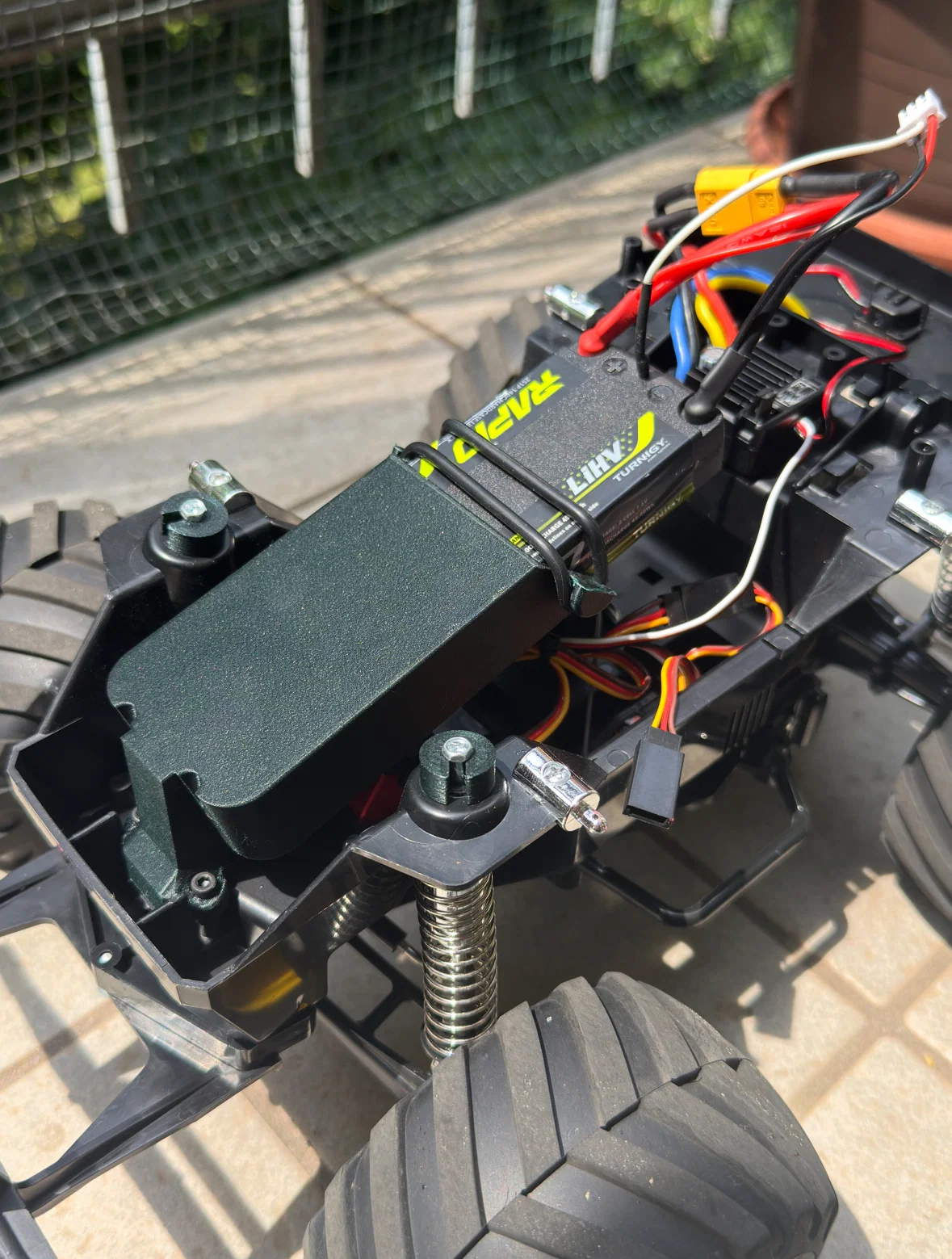

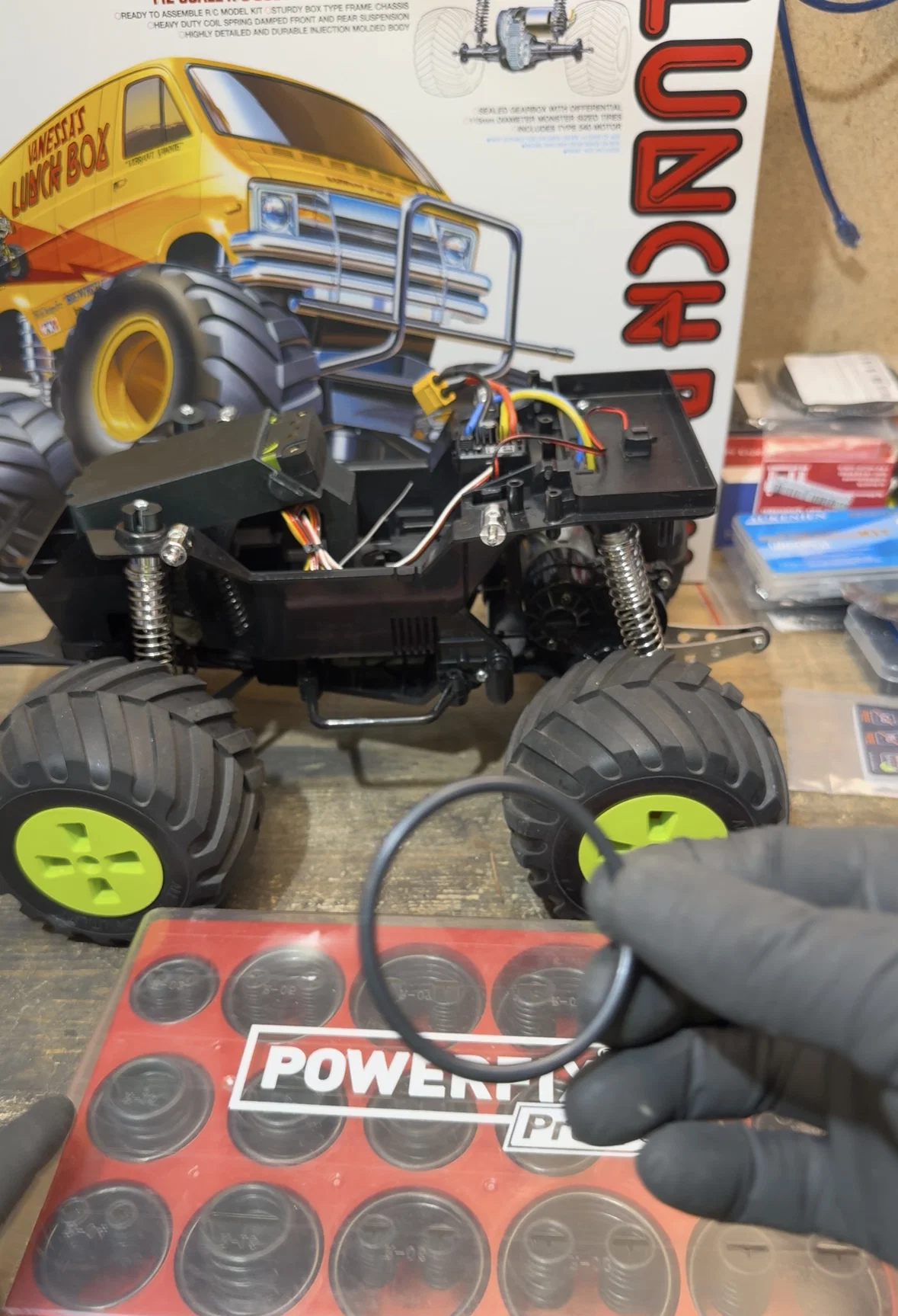

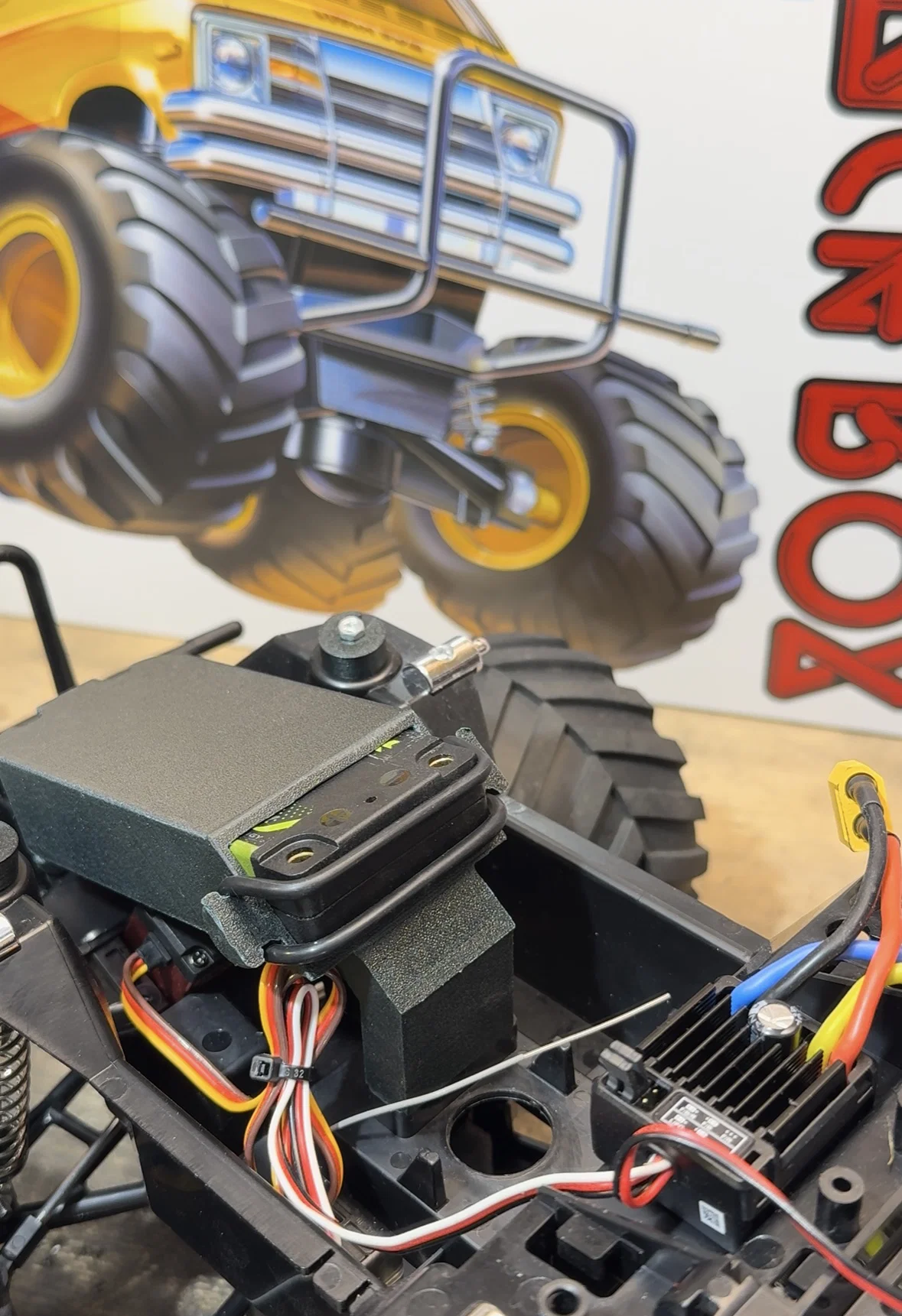

Pin được giữ chặt bằng một sợi dây thun đơn giản. Tôi đã sử dụng loại O-ring có đường kính 30 mm, giúp tạo lực căng đủ để giữ pin chắc chắn tại chỗ.

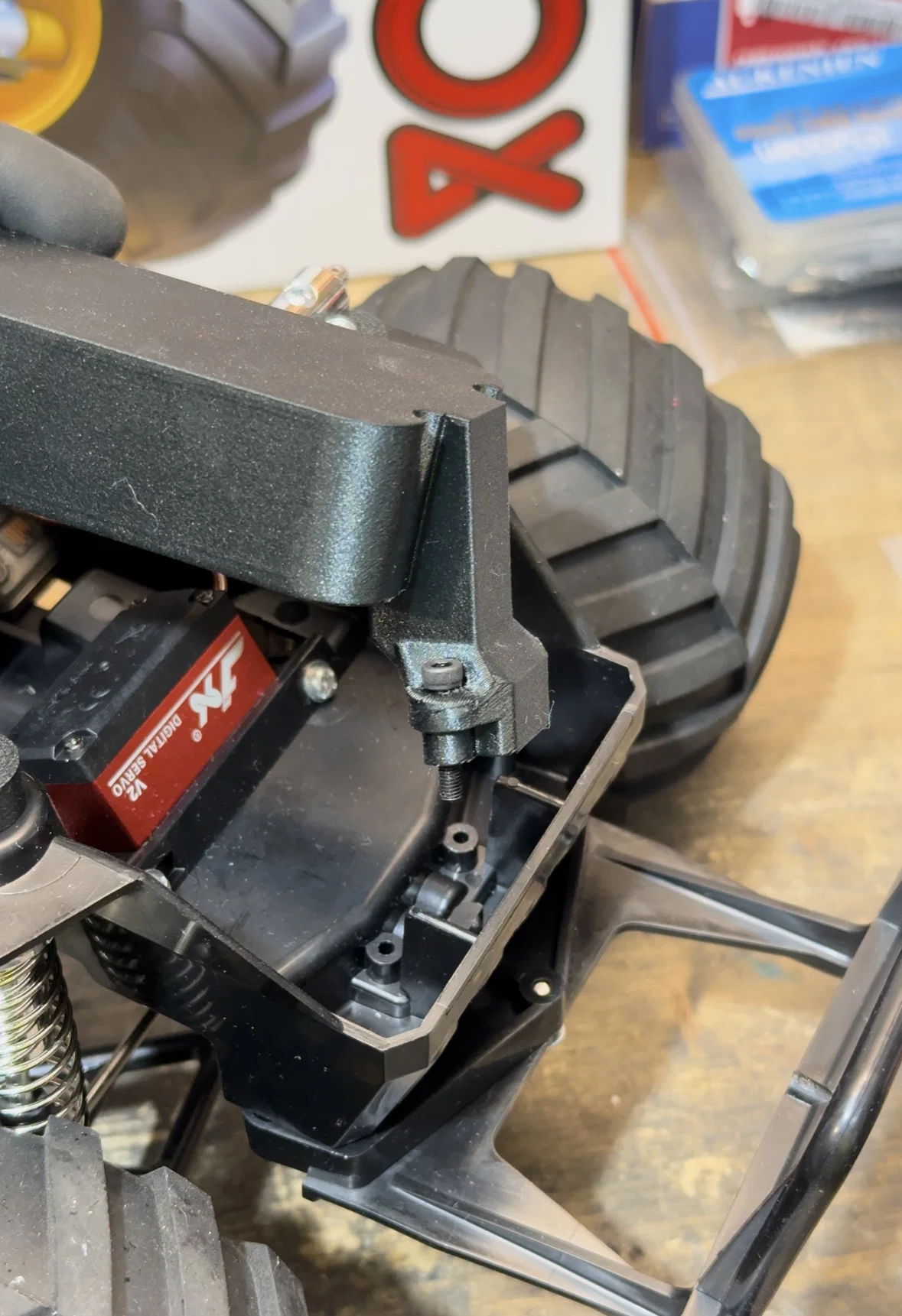

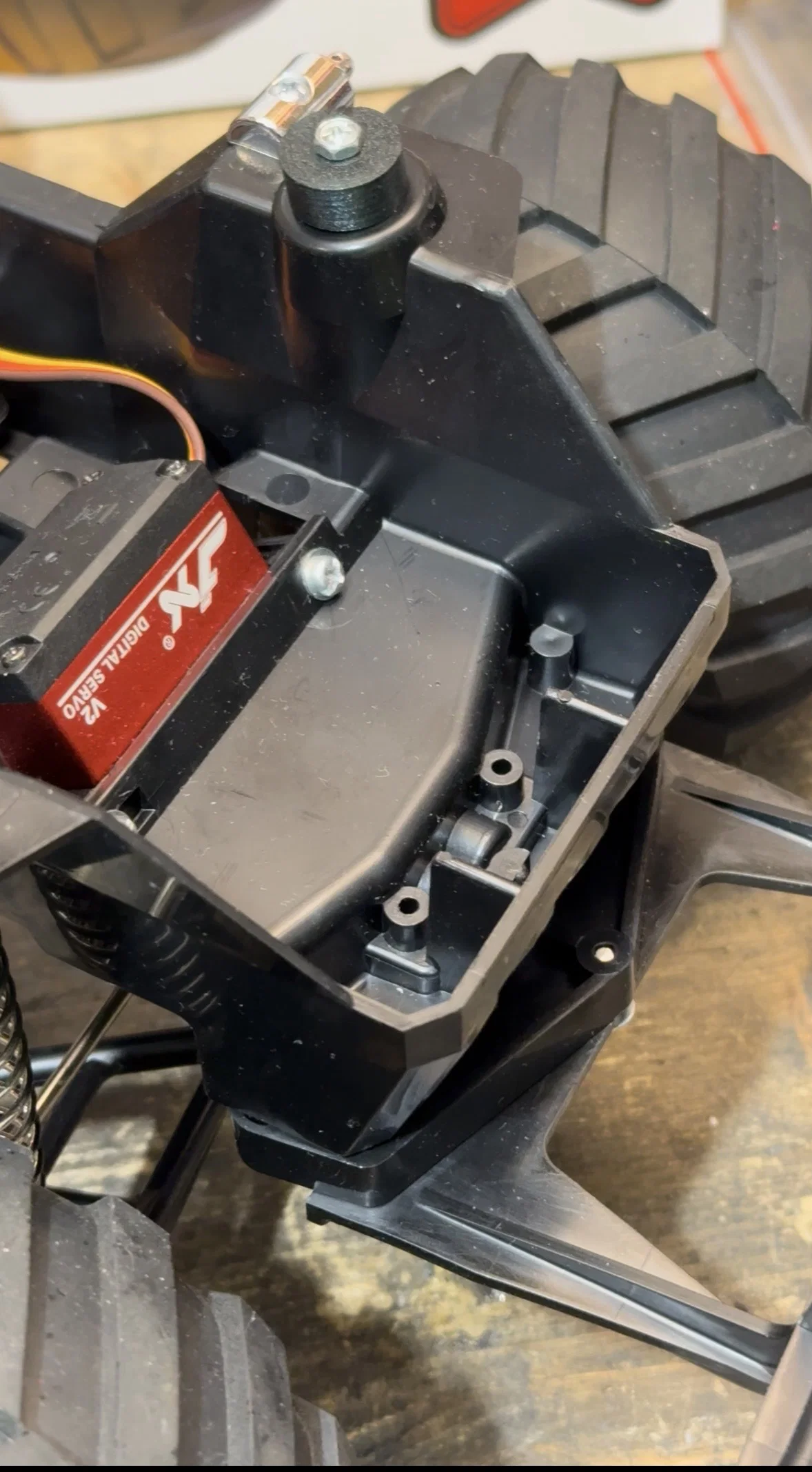

Việc lắp đặt không đòi hỏi phải chỉnh sửa khung gầm vì giá đỡ tận dụng các lỗ bắt vít có sẵn. Bạn sẽ cần cố định bằng:

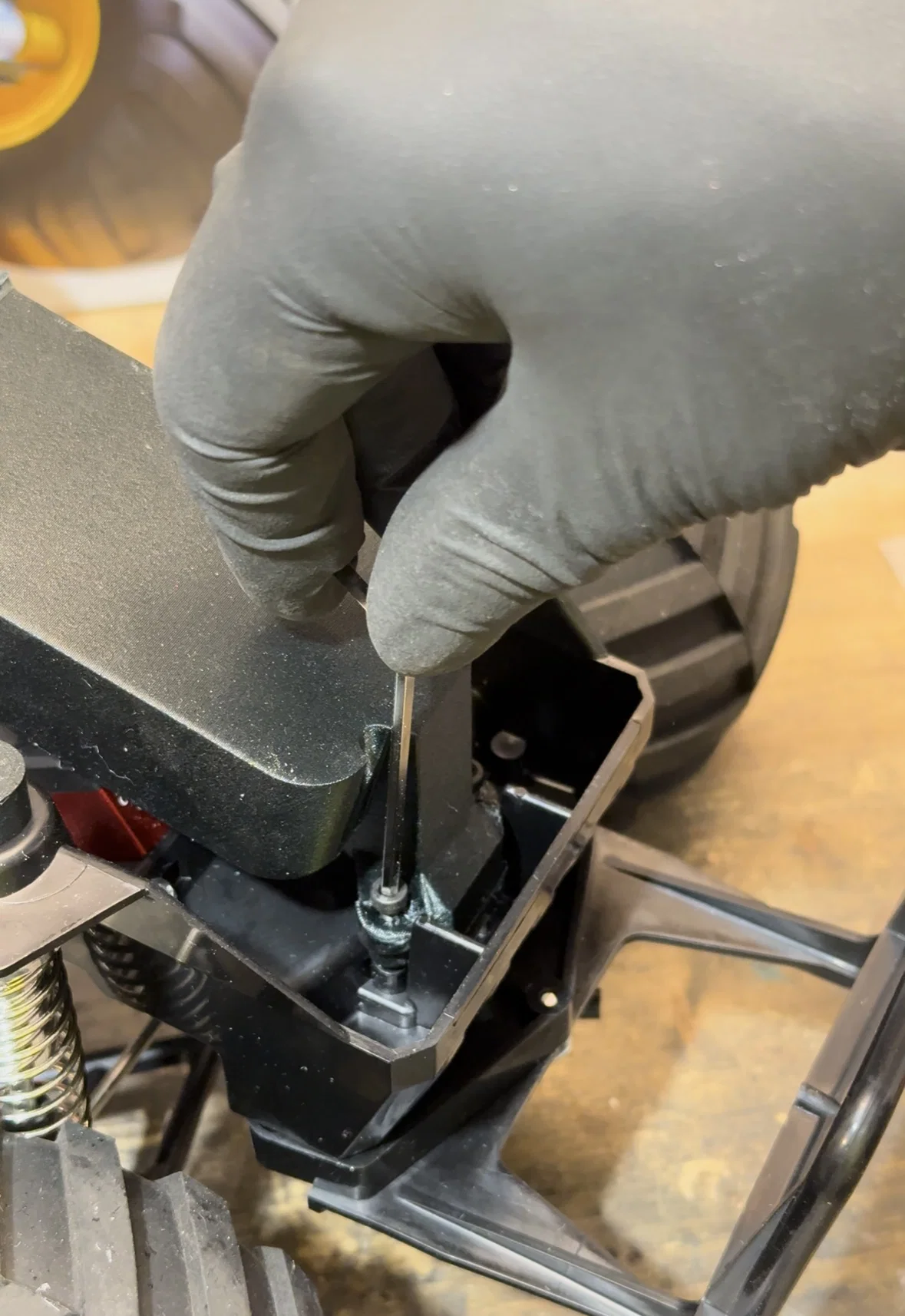

  • Hai con ốc M3 × 15 mm đầu lục giác ở phía trước.

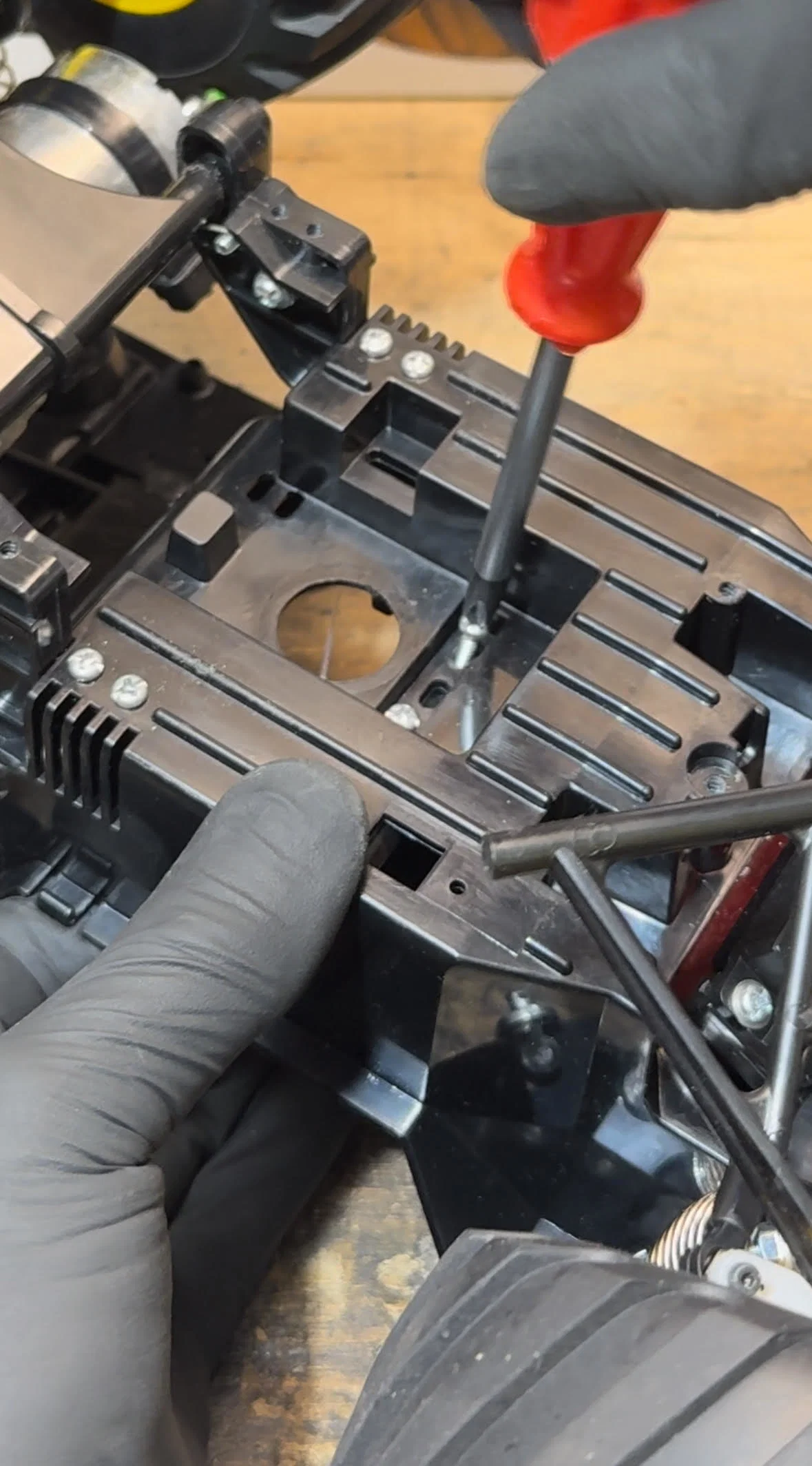

  • Hai con ốc bắt nhựa M3 × 12 mm ở phía sau (đây thường là những con ốc dư ra sau khi bạn lắp ráp bộ kit Lunch Box).

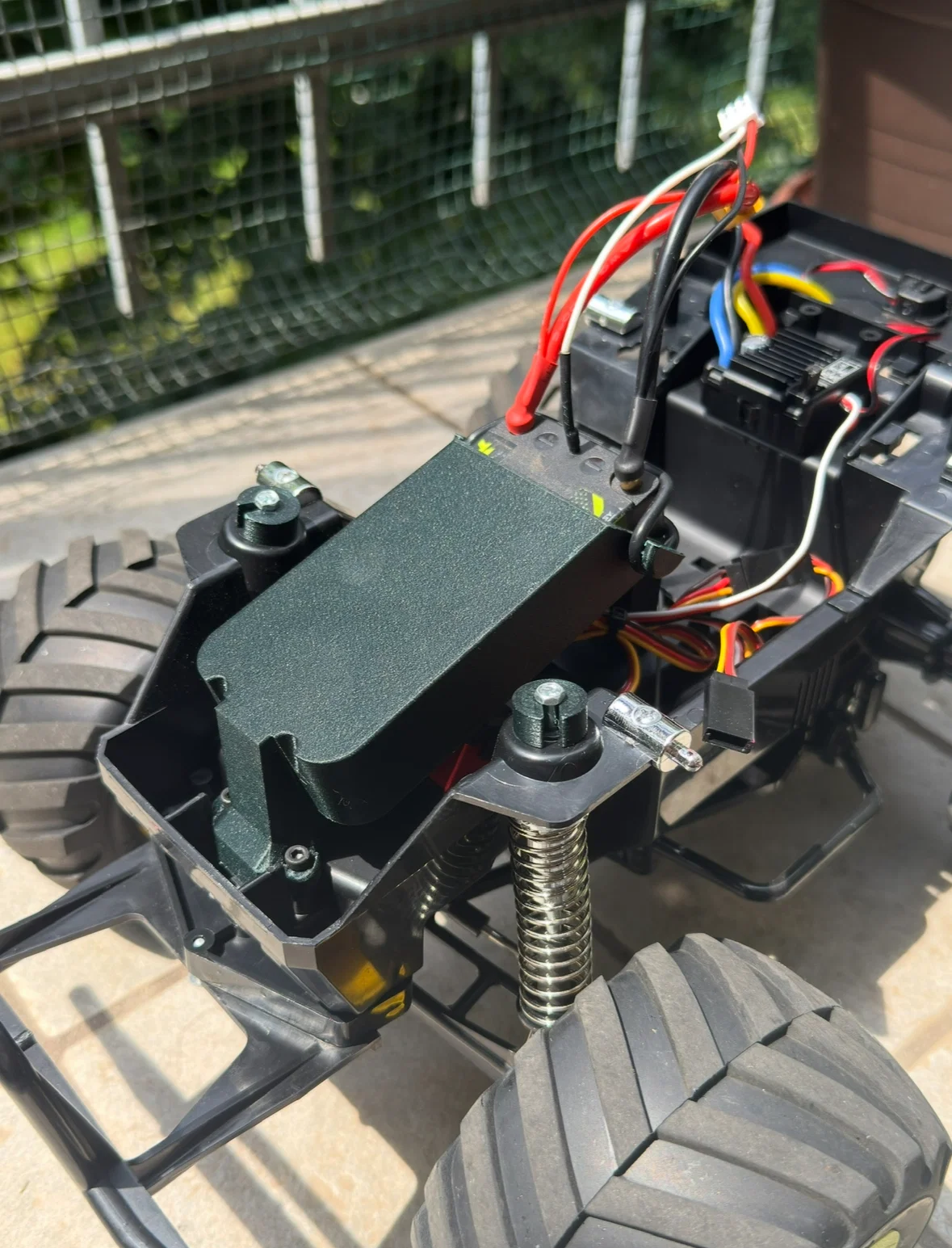

Việc đặt pin nhô về phía trước giúp cải thiện sự phân bổ trọng lượng. Trọng lượng bổ sung trên trục trước mang lại độ bám tốt hơn khi vào cua và giúp bánh trước duy trì lực kéo ổn định hơn ngay cả khi tăng tốc lúc đang quẹo.

Góc của giá đỡ pin đã được thiết kế để có thể in mà không cần support. Tuy nhiên, tôi khuyên bạn nên thêm hai cột support nhỏ dưới phần trước để cải thiện chất lượng in và cho kết quả bề mặt sạch đẹp hơn. Vui lòng tham khảo file 3MF đính kèm để xem vị trí đặt support và thiết lập in đề xuất.
