Toroid cho cuộn dây Tesla

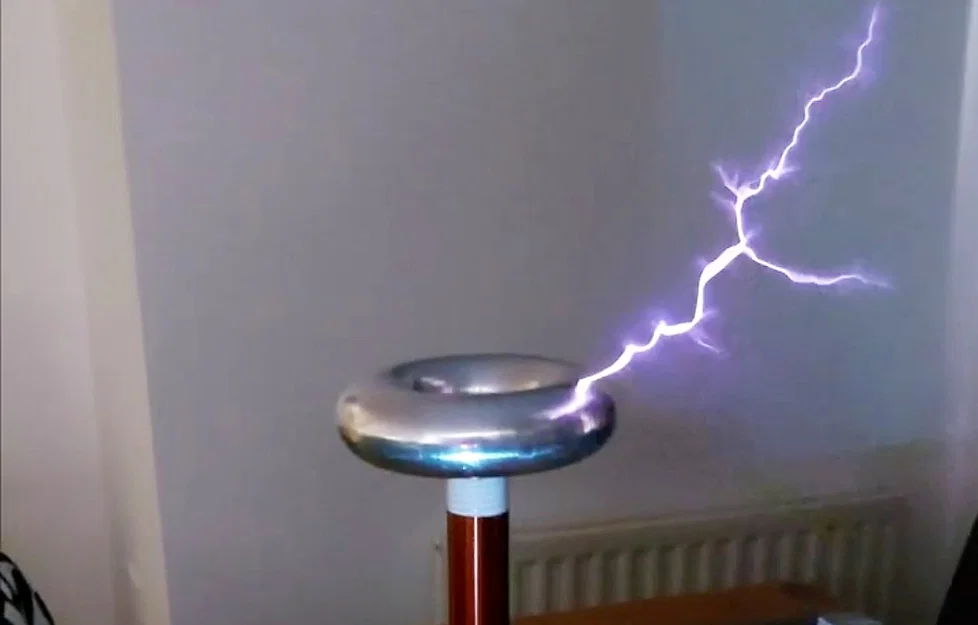

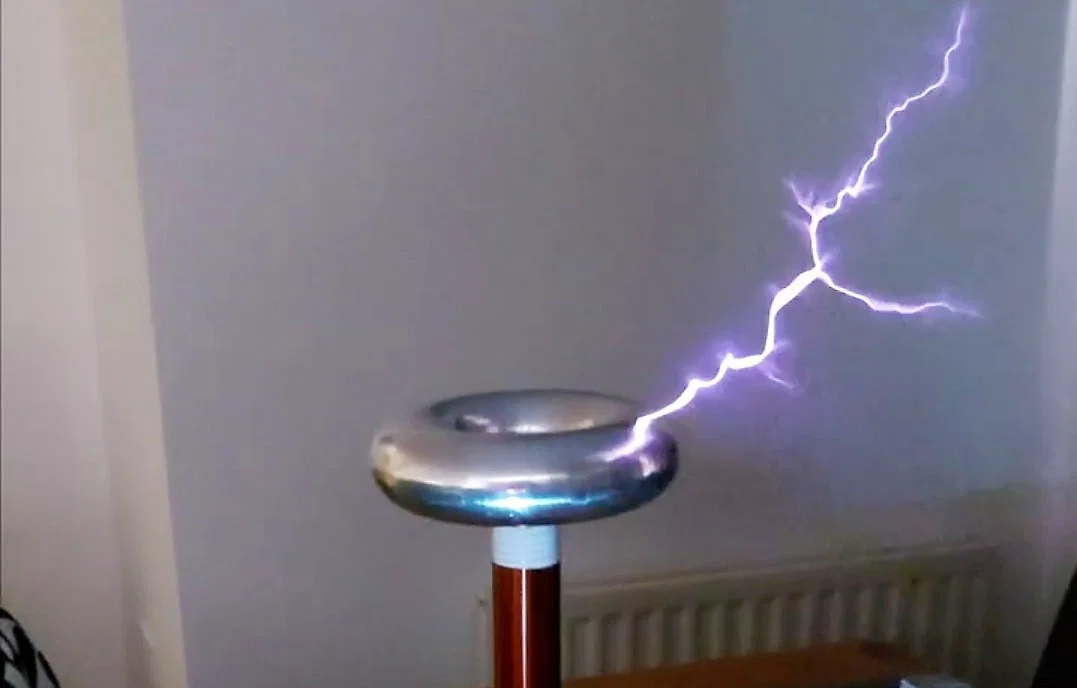

Mẫu Toroid dành cho các cuộn dây Tesla cỡ nhỏ và trung bình với đường kính 250mm. Thiết kế này cần in bằng nhựa PLA (tránh màu đen), không cần support, lắp ghép bằng cách dán các mảnh lại và bọc thêm băng keo bạc để hoàn thiện.
Mô tả

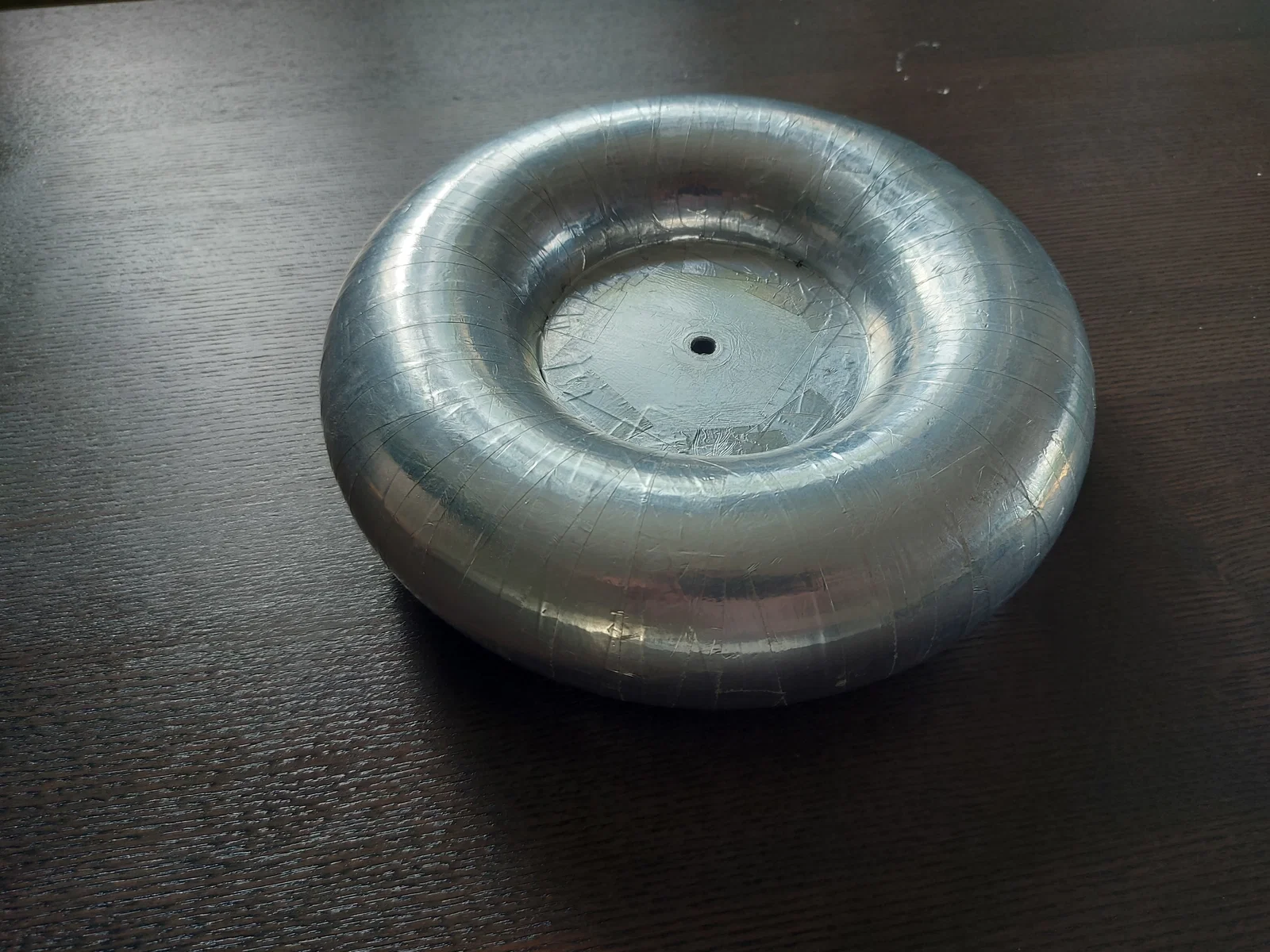

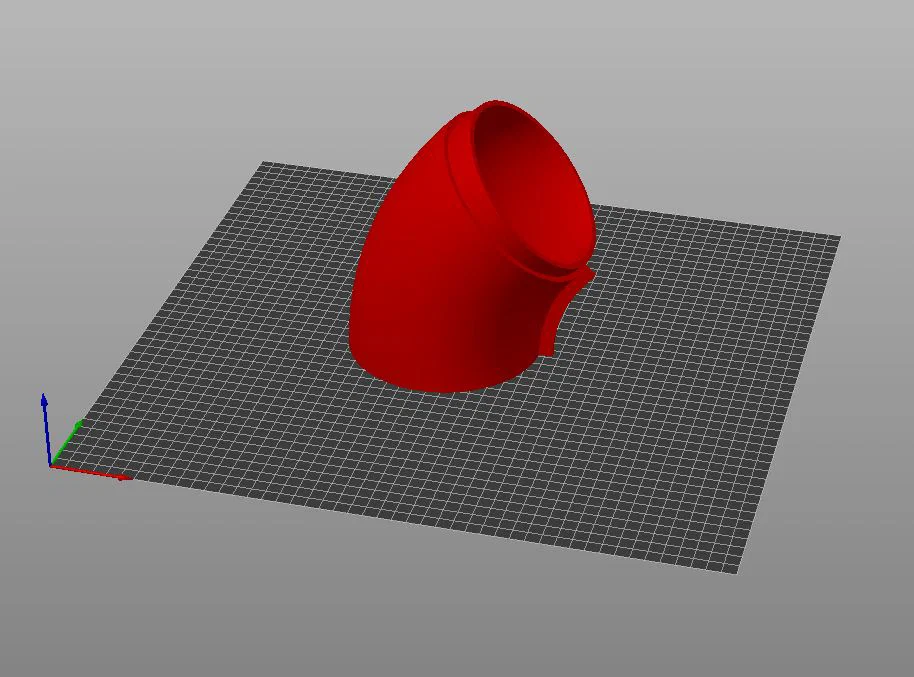

Toroid có đường kính ngoài 250mm, đường kính trong 110mm và độ dày 70mm. Điện dung tính toán được là 10.9 pF. Mình đã in đặc khối này với chiều cao lớp 0.16mm bằng nhựa PLA màu xám, lưu ý là không nên dùng nhựa màu đen nha! Không cần dùng support khi in đâu. Mỗi mảnh của vòng được dán lại với nhau và tấm đế được dán vào mặt dưới. Các khớp nối khá khít nên có thể bạn cần chà nhám nhẹ để lắp các mảnh vào đúng vị trí. Sau khi dán xong, mình chà nhám toàn bộ bề mặt rồi dùng băng keo bạc dán phủ lên. Tấm đế có sẵn một lỗ 8mm ở chính giữa để bắt vít vào cuộn thứ cấp.
