Nam châm gắn trần Prusa USS Drybox cho Enclosure

Sau khi nâng cấp lên MK4S và sử dụng USS Drybox, mình không tìm thấy cách nào thuận tiện để đặt hộp chống ẩm trực tiếp bên trong Prusa Enclosure (có màn hình ngoài) của mình. Một vài bản mod của "universal puck" kết hợp với tay giữ cuộn sợi ban đầu không có đủ khoảng trống hoặc hướng ra sợi không được thuận tiện.

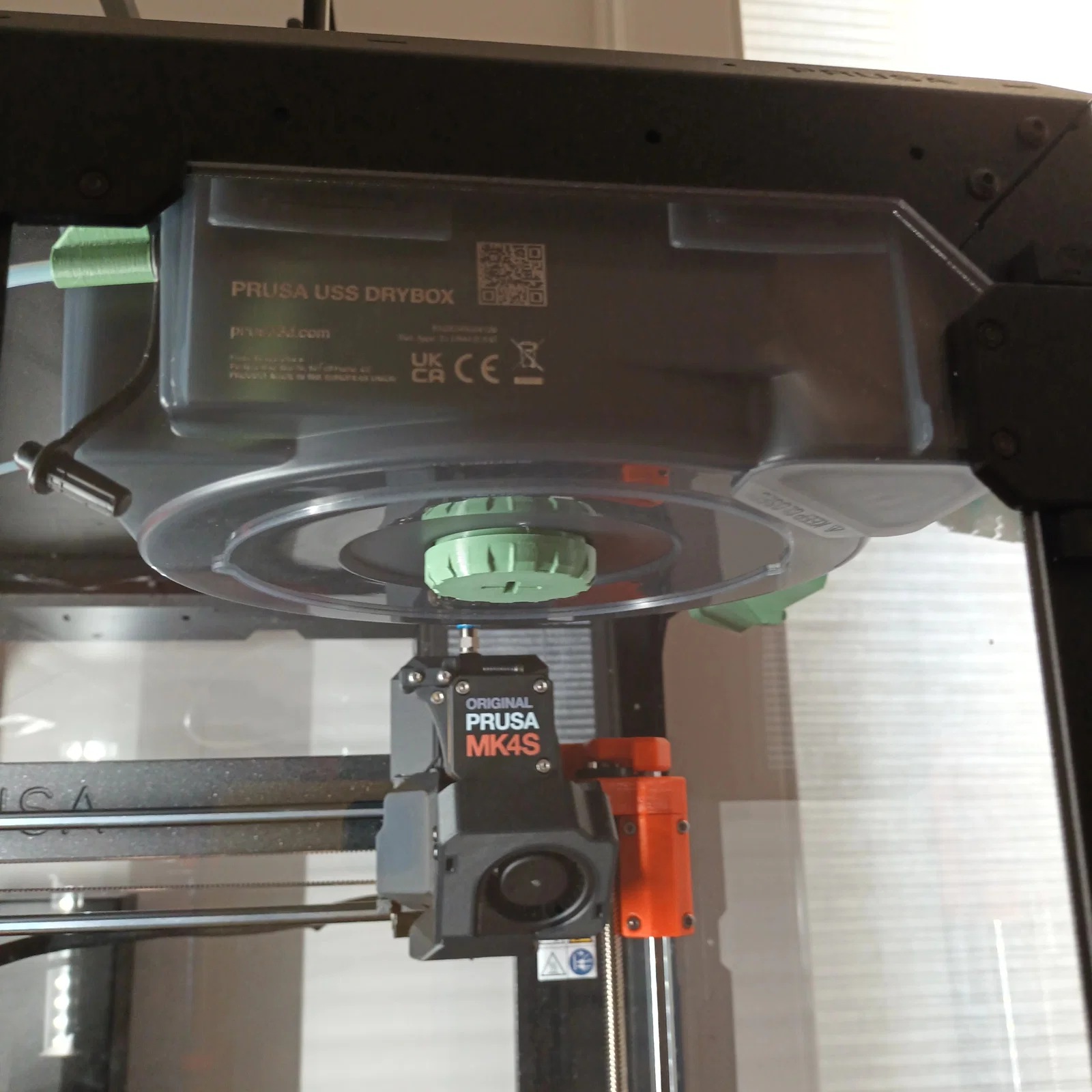

Giải pháp đưa ra là thêm một nam châm neodymium vào đế của puck để treo hộp drybox lên trần bên trong enclosure. Việc này tạo ra đủ khoảng cách theo mọi hướng, giúp tránh va chạm với quạt tản nhiệt lớn của MK4S và dễ dàng thao tác nạp/lắp đặt bằng ống bowden gốc (không cần cắt, không cần nối thêm...).

Danh sách vật liệu.

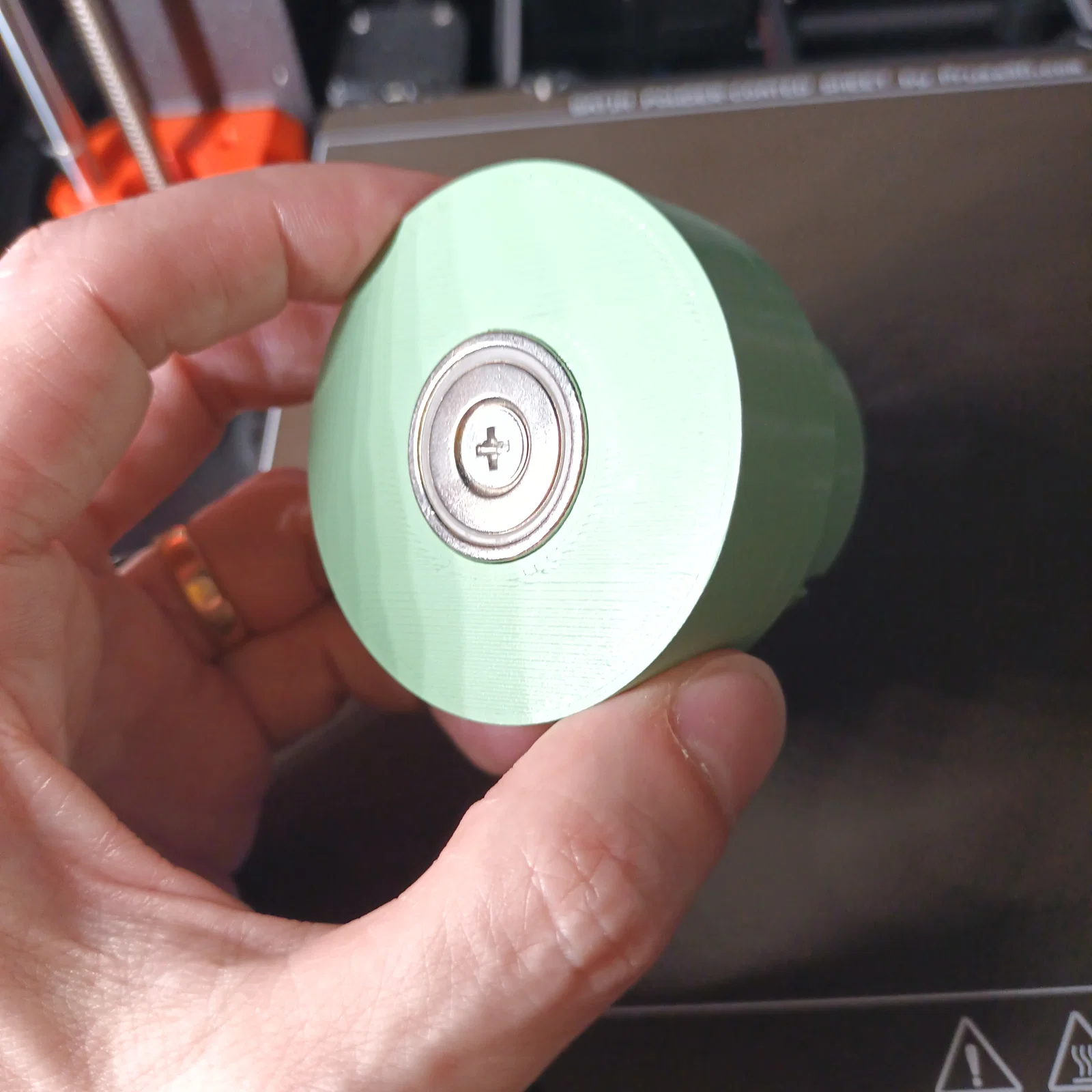

• Nam châm neodymium, mình dùng loại d25mmxh8mm chịu lực 20kg, như cái này. Nếu bạn dùng loại khác thì hãy tùy chỉnh file nguồn openscad.

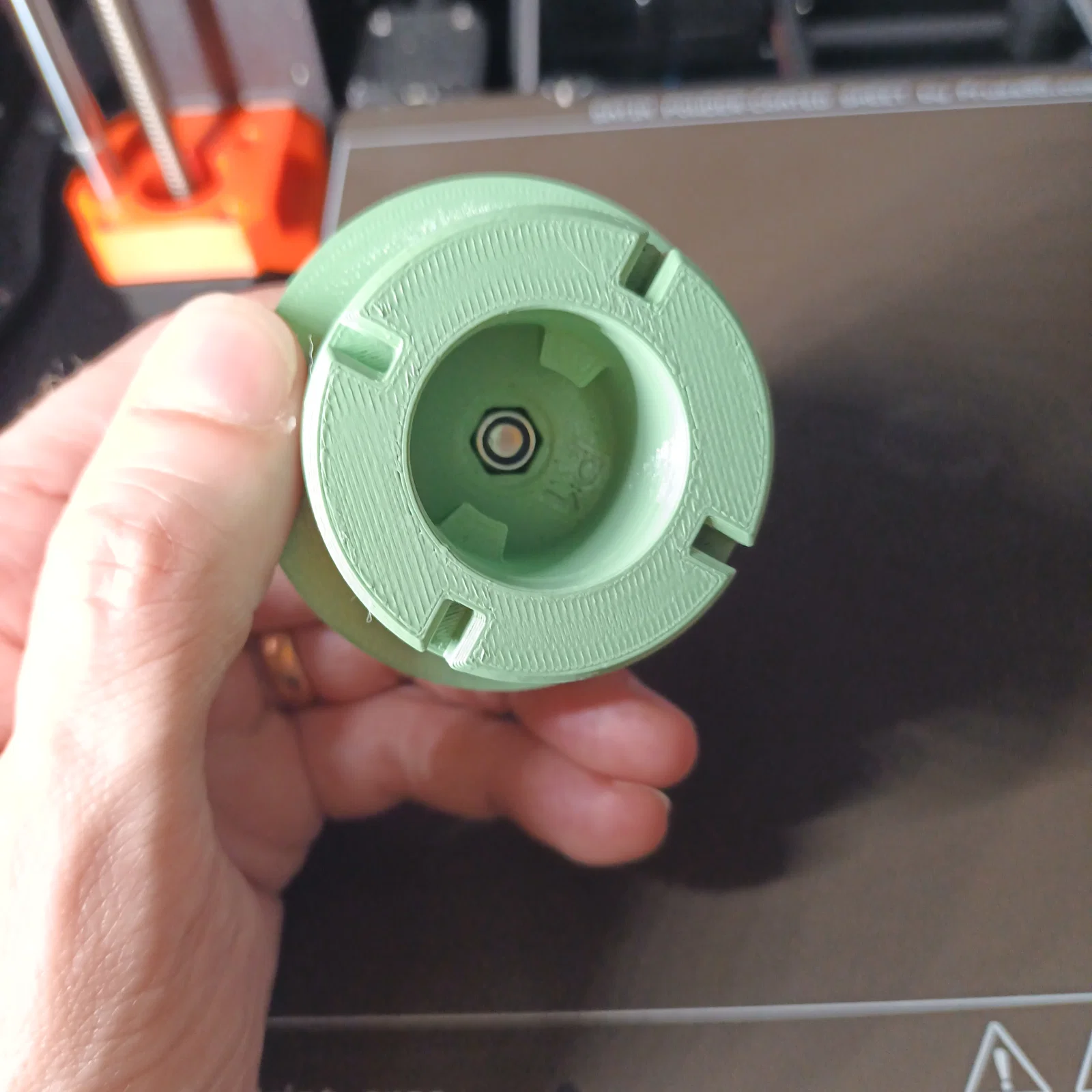

• Ốc M5x20 đầu bằng và đai ốc M5 nyloc, điều chỉnh theo kích thước nam châm của bạn và thay đổi file nguồn openscad nếu cần. Ốc đi kèm của mình hơi ngắn (15mm) nên không đủ khoảng cách giữa đế nam châm và đai ốc.

Cài đặt in.

Sử dụng [email protected] cấu hình structural với các tùy chọn mặc định (infill 15%) và có hỗ trợ (support).

Lắp đặt.

• Tháo tay giữ cuộn sợi và giá đỡ gốc.

• Tháo và tách rời bộ dẫn sợi gốc, sau đó gỡ ống bowden ra khỏi bộ dẫn sợi và tất cả dây rút.

Các linh kiện in cần thiết khác.

• Prusa Universal-spoolholder-1kg-R1.stl từ Universal Spoolholder (1 kg) files.

Linh kiện in khuyến nghị.

• Prusa PTFE-Stopper.stl đơn giản và hiệu quả ở phía drybox của ống bowden từ PTFE Add-ons files.

Hy vọng bạn hài lòng.

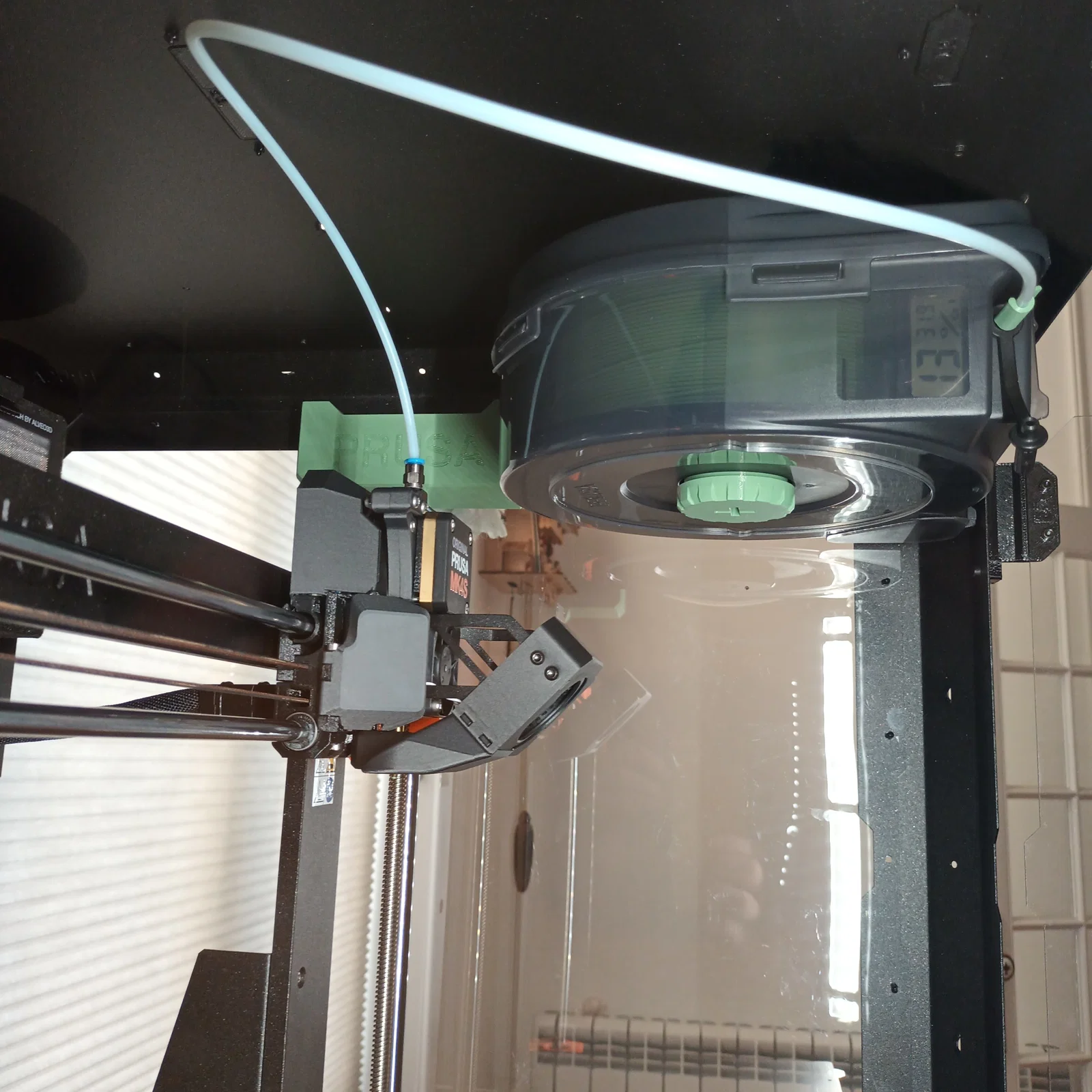

Độ dài gốc của ống bowden và vị trí trên trần giúp ống di chuyển tự do theo mọi vị trí của đầu in (như trong hình).

Bạn cứ thoải mái chỉnh sửa file nguồn openscad đi kèm cho phù hợp với kích thước nam châm riêng hoặc tùy ý muốn. Kích thước đã được thiết lập dưới dạng các biến nên việc tinh chỉnh khá dễ dàng.
