Bộ vỏ in 3D thay thế cho máy tính HP 28S

Tổng quan và lý do thực hiện dự án

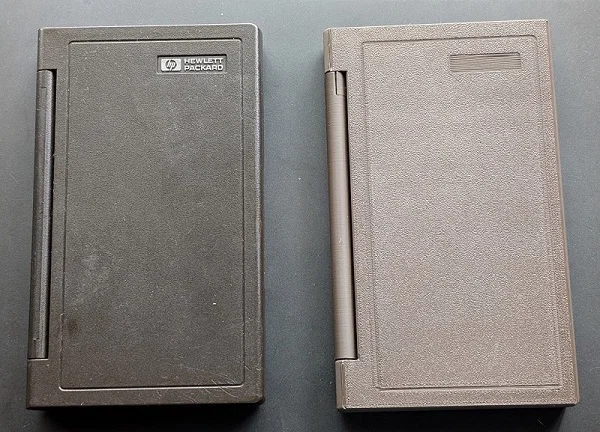

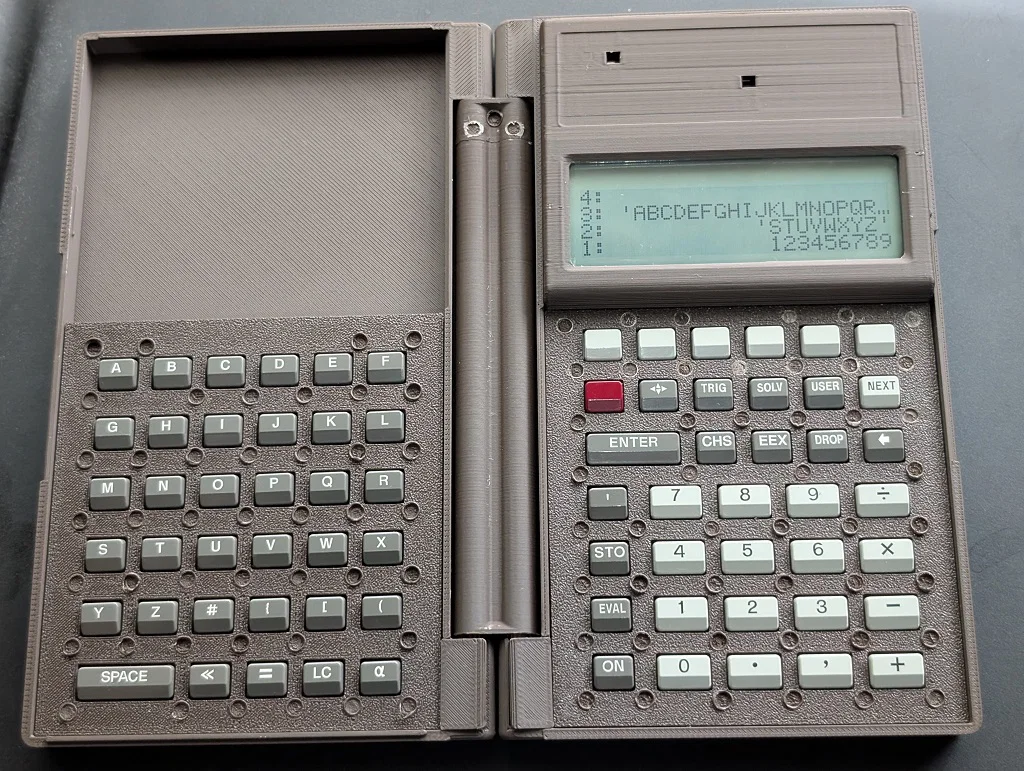

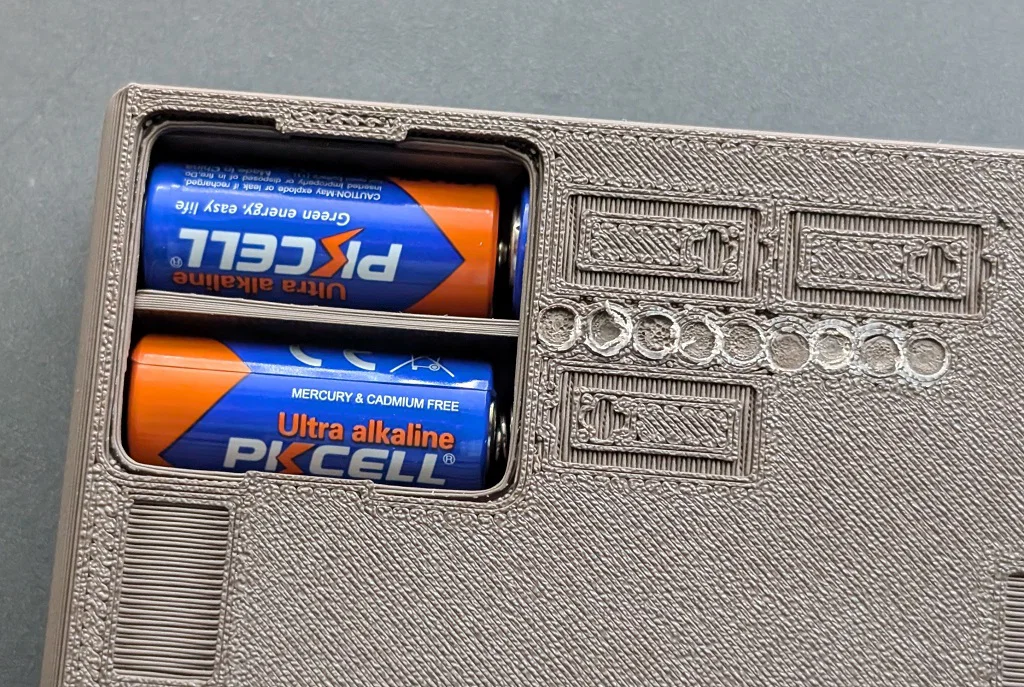

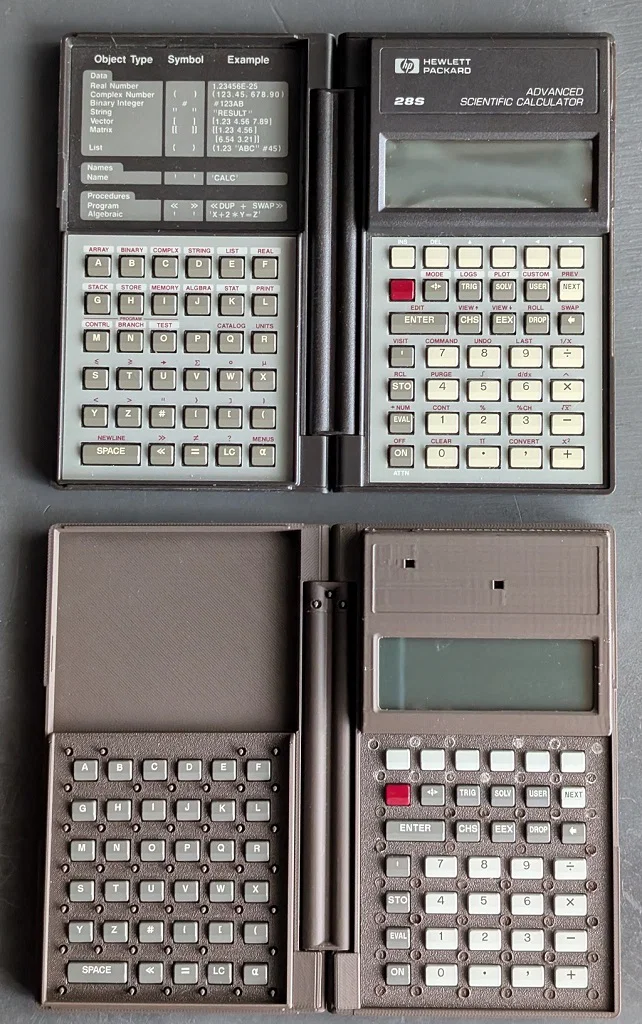

Đây là bộ vỏ thay thế hoàn chỉnh có thể in 3D cho máy tính cầm tay HP 28S. Tôi tạo ra mô hình này vì sau hơn 40 năm sử dụng, những chiếc máy tính cũ này dần trở nên hư hỏng do phần vỏ nhựa xuống cấp; chúng được giữ với nhau bằng hàng chục “chốt nhiệt” nhựa (tương tự như đinh tán nhựa dài) vốn đã trở nên giòn theo thời gian và dễ gãy. Điều này khiến bàn phím mất đi độ nảy, màng phím không còn tiếp xúc tốt với bảng mạch chính, làm chiếc máy tính trở nên vô dụng. Ngoài ra, thiết kế gốc có nắp pin khá yếu, vì vậy phiên bản của tôi đã khắc phục bằng cách dời nắp pin ra phía sau vỏ. Việc tháo rời các loại máy tính này để sửa chữa thường yêu cầu khoan bỏ các chốt này và rất khó để lắp lại hoàn chỉnh như ban đầu. Mặc dù có những người đã thành công nhờ khéo tay, nhưng nhìn chung việc mở một chiếc HP 28S thường là một hành trình “một đi không trở lại”.

Ngày nay, máy tính cầm tay không còn là công cụ thiết yếu như những thập niên 80 hay 90, vì vậy dự án này chủ yếu dành cho các nhà sưu tầm và những người đam mê việc giữ cho các thiết bị thú vị này tiếp tục hoạt động. Tôi cũng cảm thấy HP 28S hơi bị đánh giá thấp do những hạn chế trong thiết kế vật lý, nên hy vọng bộ vỏ in 3D giá rẻ này sẽ giúp chúng ta có cái nhìn mới mẻ hơn về nó.

Đối tượng sử dụng

Nếu bạn đang sở hữu một chiếc HP 28S bị hỏng nắp pin hoặc bàn phím không còn hoạt động và bạn muốn hồi sinh nó thay vì chỉ để trưng bày, thì dự án này rất đáng để thử.

Điều cần chuẩn bị

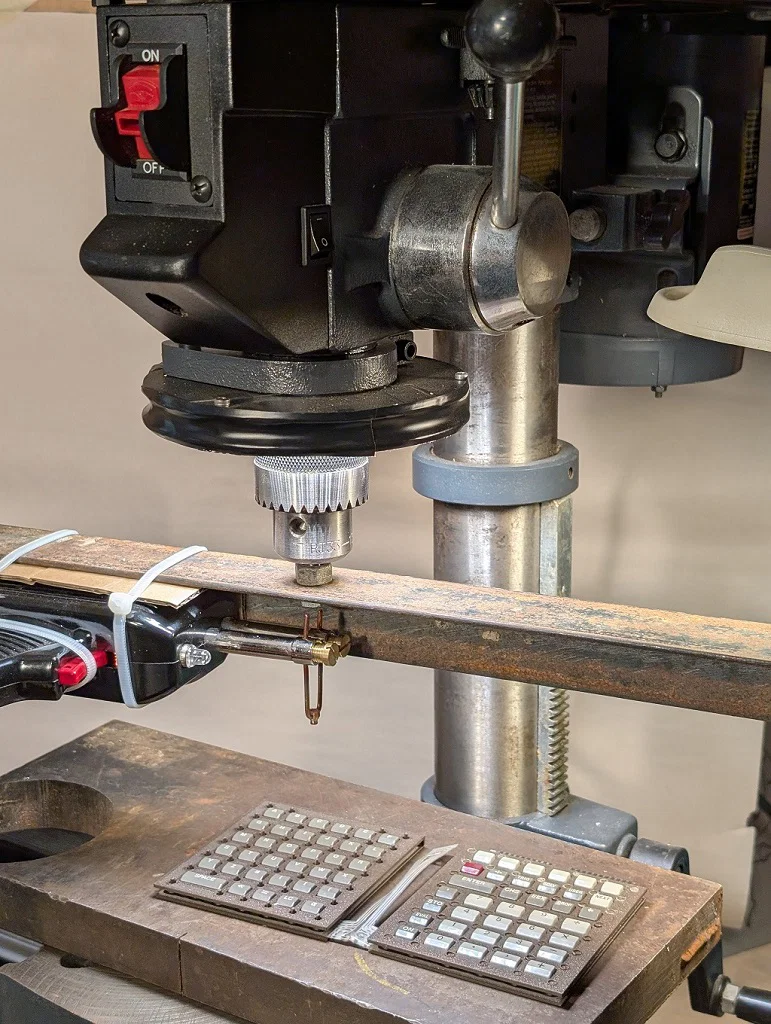

Kết quả in 3D sẽ có đặc trưng bề mặt riêng và có khả năng bàn phím sẽ mất đi một chút độ nảy so với gốc. Tôi đã cố gắng làm cho bản in sát với thiết kế nguyên bản nhất có thể, nhưng cần thay đổi đôi chút để phù hợp với đặc tính của in FDM. Do máy gốc được giữ bằng hàng chục chốt nhiệt dưới áp lực căng, nên việc lắp ráp khá thử thách và đòi hỏi kiên nhẫn. Bạn nên tập thực hành hàn chốt trên bản in thử trước khi tháo chiếc máy tính quý giá của mình. Tôi đã tự chế một dụng cụ ép nhiệt bằng máy khoan bàn, súng hàn và bàn đạp chân giúp quá trình dễ dàng hơn, nhưng bạn vẫn có thể dùng mỏ hàn nếu cẩn thận.

Mẹo in ấn

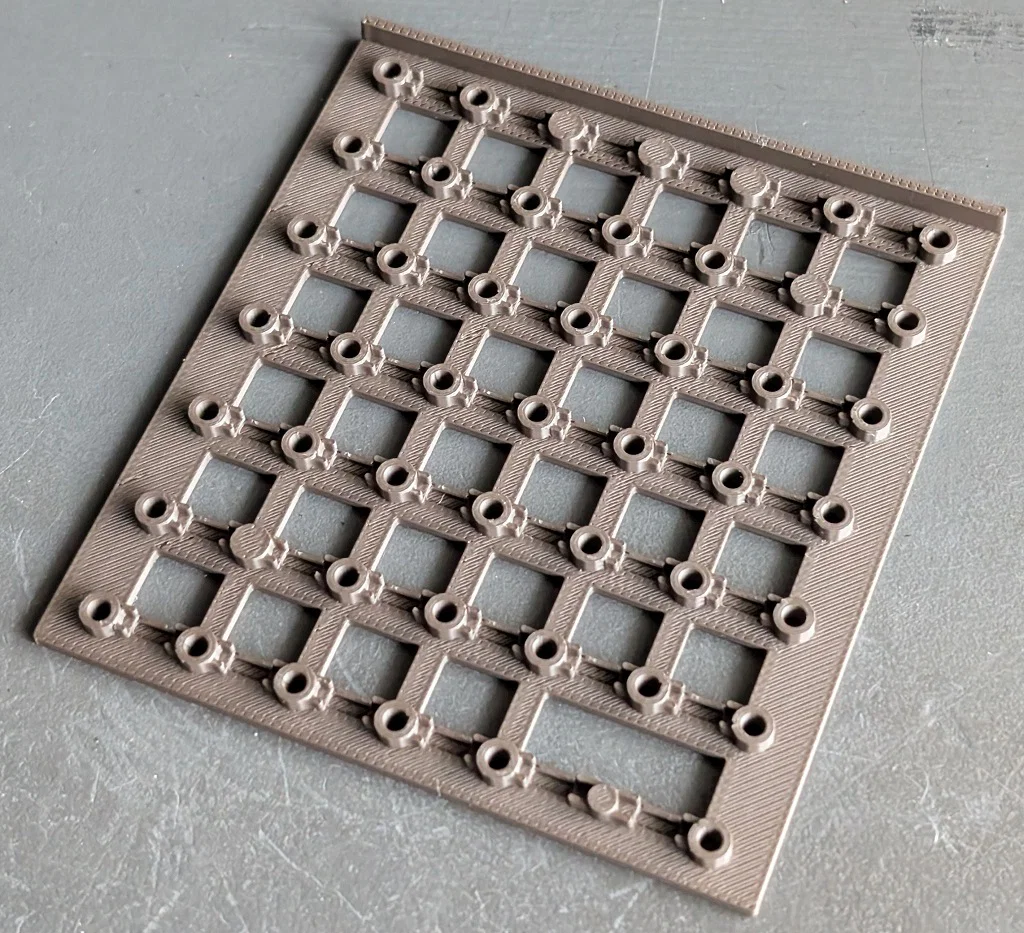

Các file .STL đã được xoay đúng hướng, bạn cần dùng cấu trúc hỗ trợ (support). Các chi tiết có chốt nhiệt (bản lề, đáy bàn phím, vỏ trên) cần in đứng để đảm bảo độ bền và phải dùng tree supports. Khi tháo support, hãy cẩn thận vì chốt rất mỏng manh. Tôi đã thêm các support hình lăng trụ nhỏ để chống xệ, bạn dùng kìm mũi nhọn vặn nhẹ để bẻ chúng ra khỏi lớp in. Ngoài ra, các lỗ ở mặt trên bàn phím có các nút chặn nhỏ, hãy dùng dây thép cứng như kẹp giấy để đẩy chúng ra.

Tổng hợp linh kiện

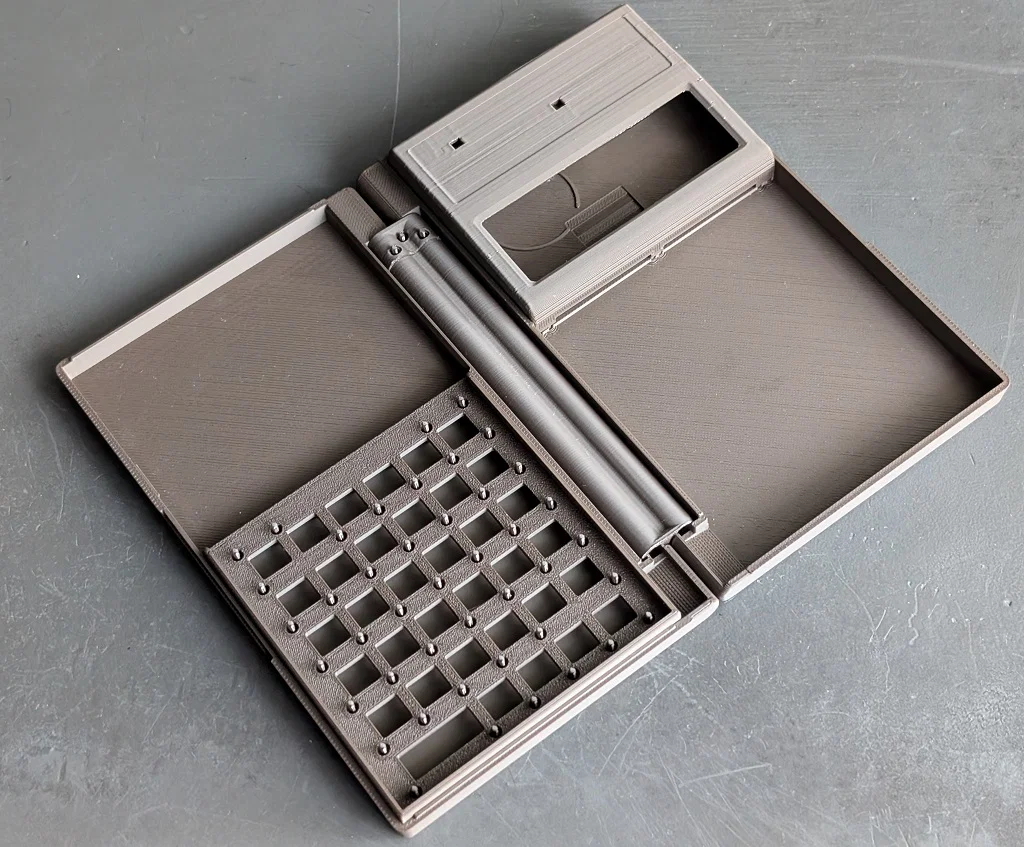

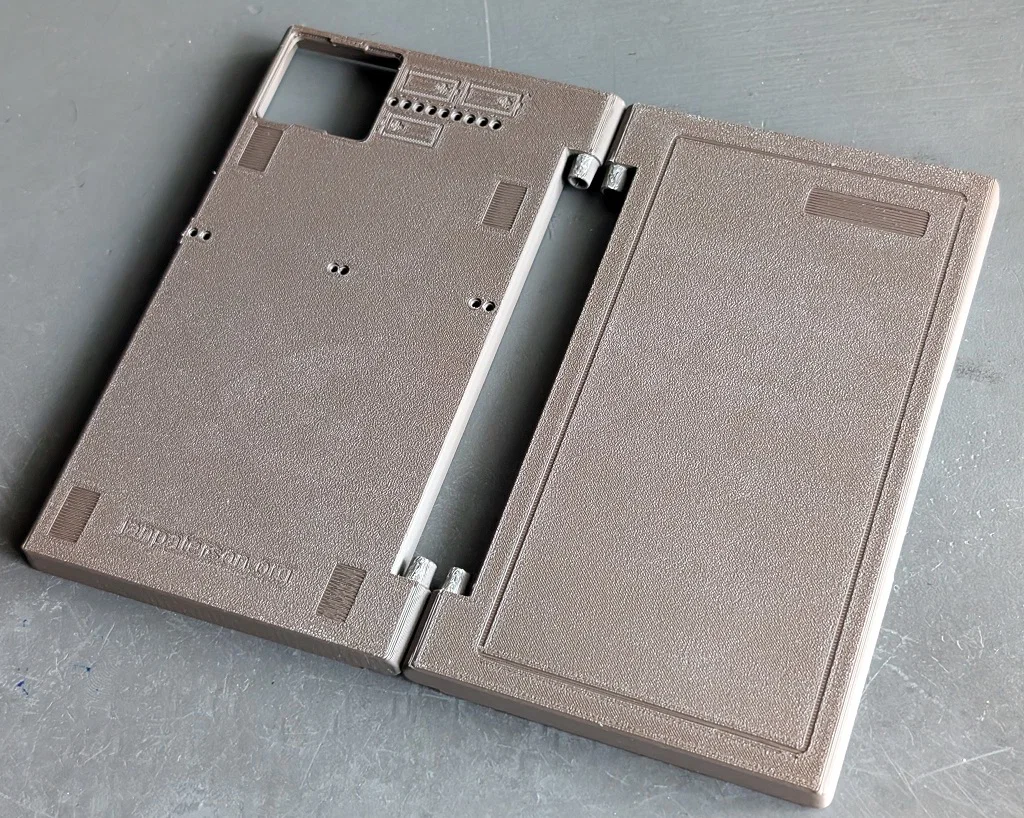

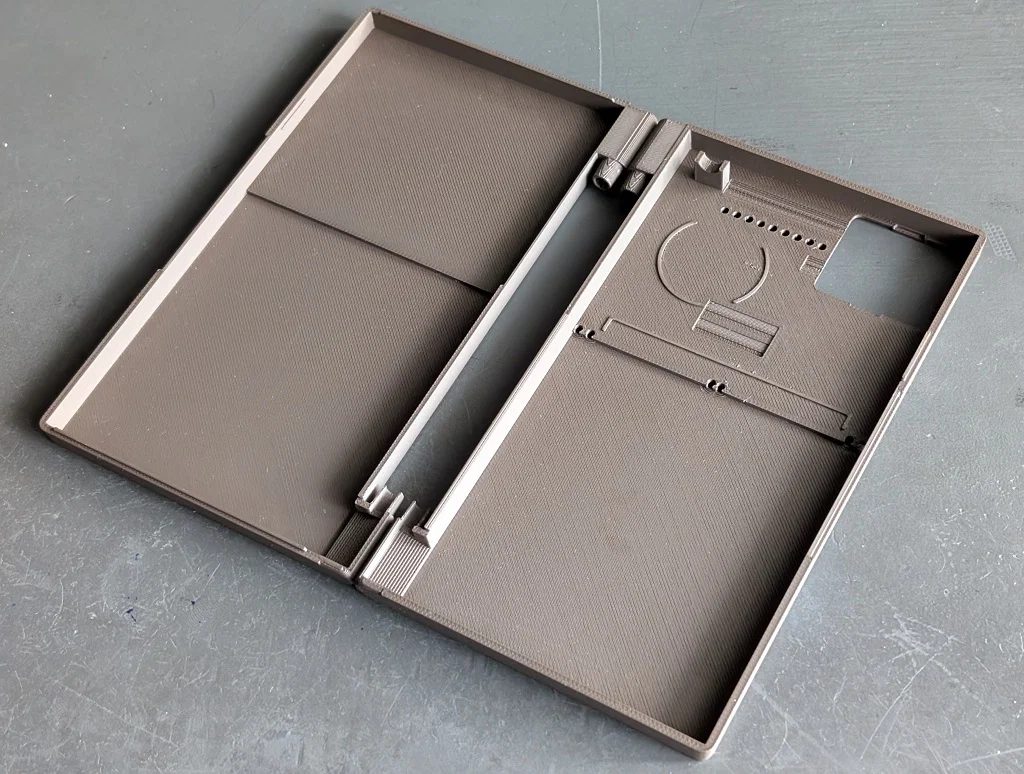

• Đáy vỏ phải và trái (Có kèm bệ bản lề, cần dùng support).

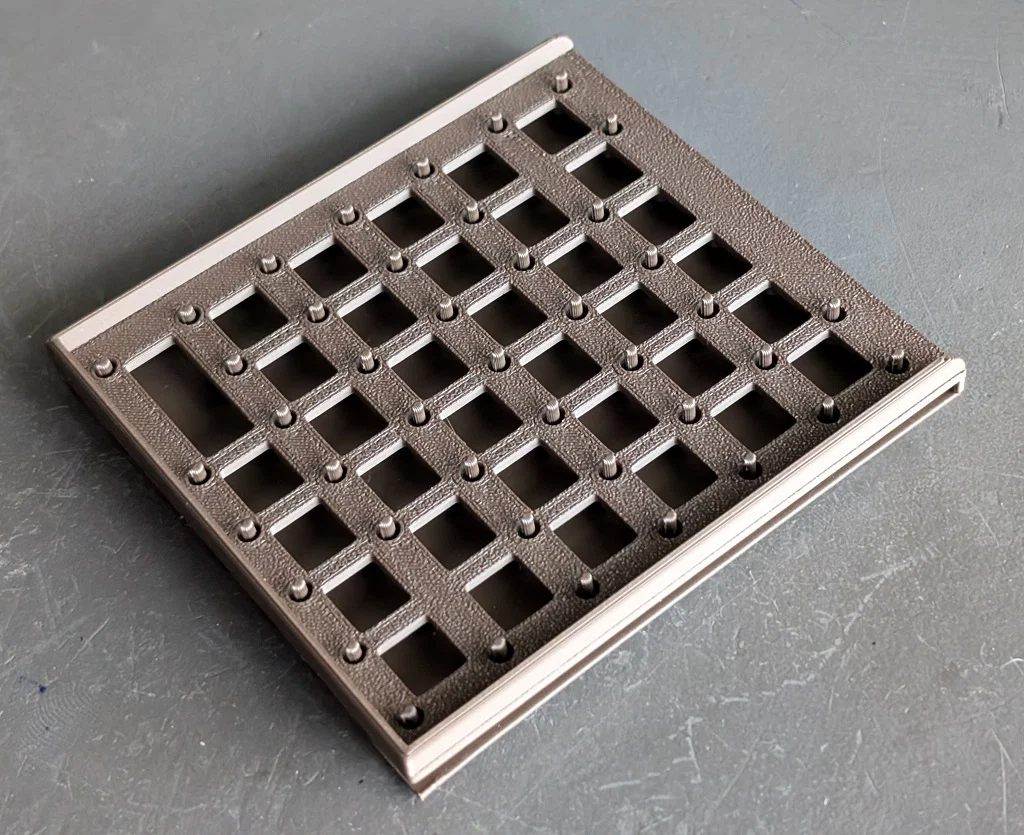

• Đáy bàn phím trái và phải (In đứng, chốt nằm ngang, dùng tree supports).
• Mặt trên bàn phím phải (không cần support).

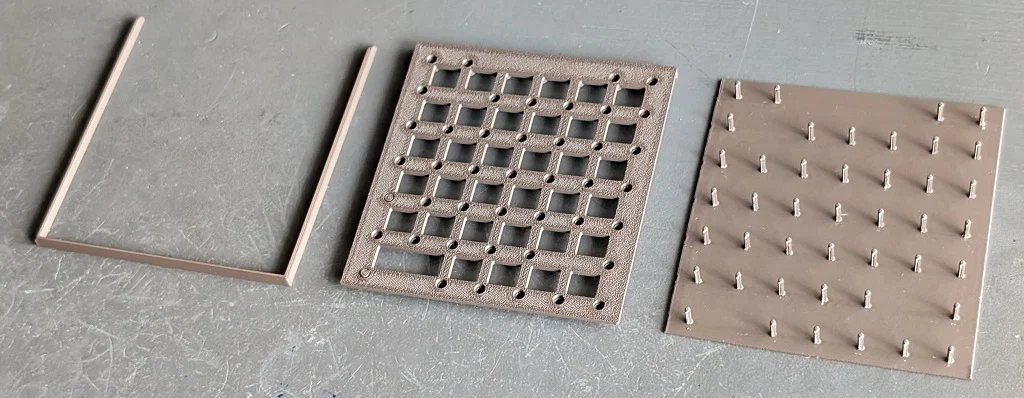

• Mặt trên bàn phím trái (chia làm 2 phần: phần chính và phần gờ, in riêng và dán keo).

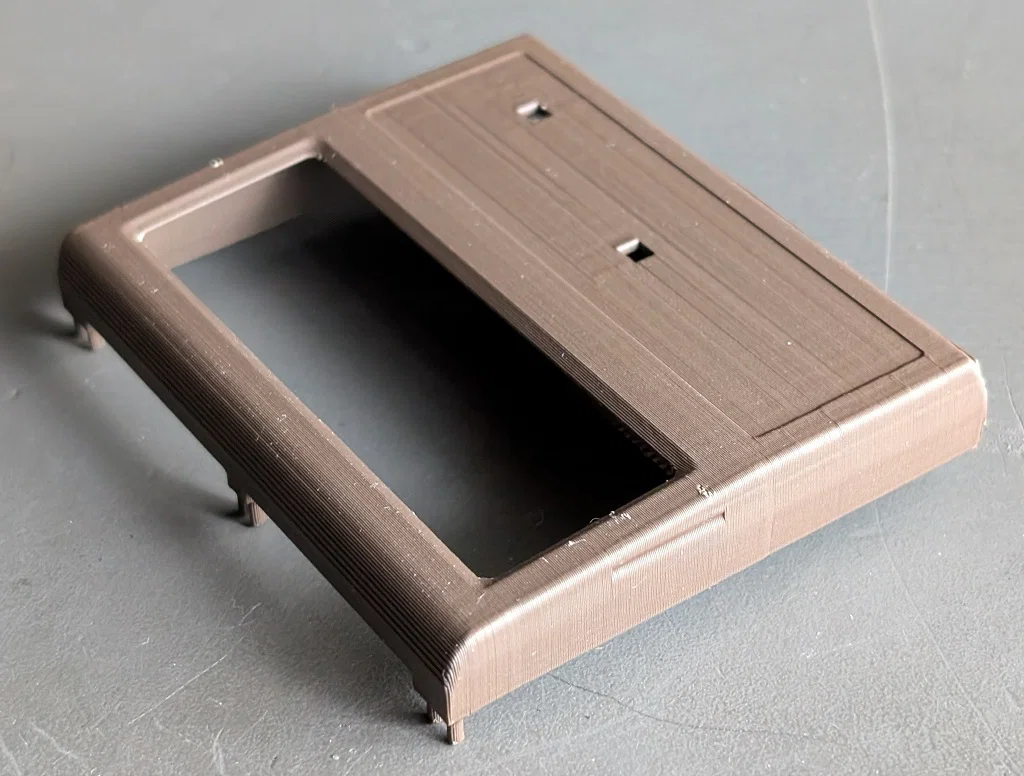

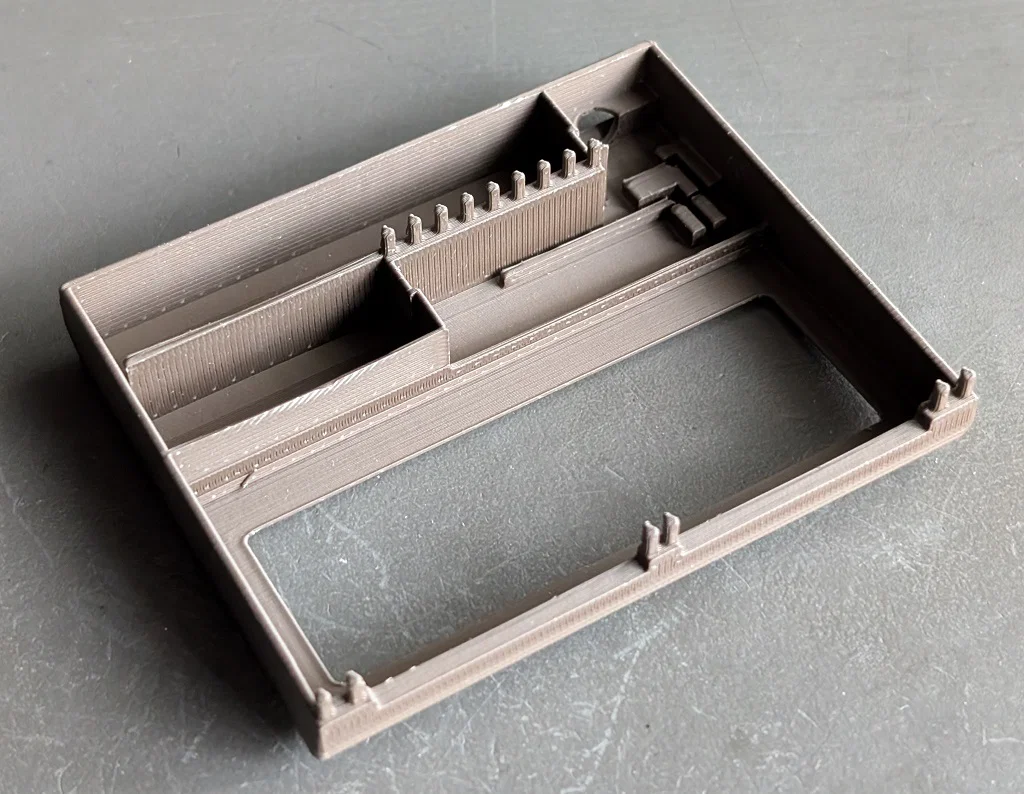

• Vỏ trên bên phải (In đứng, chốt nằm ngang, dùng tree supports).

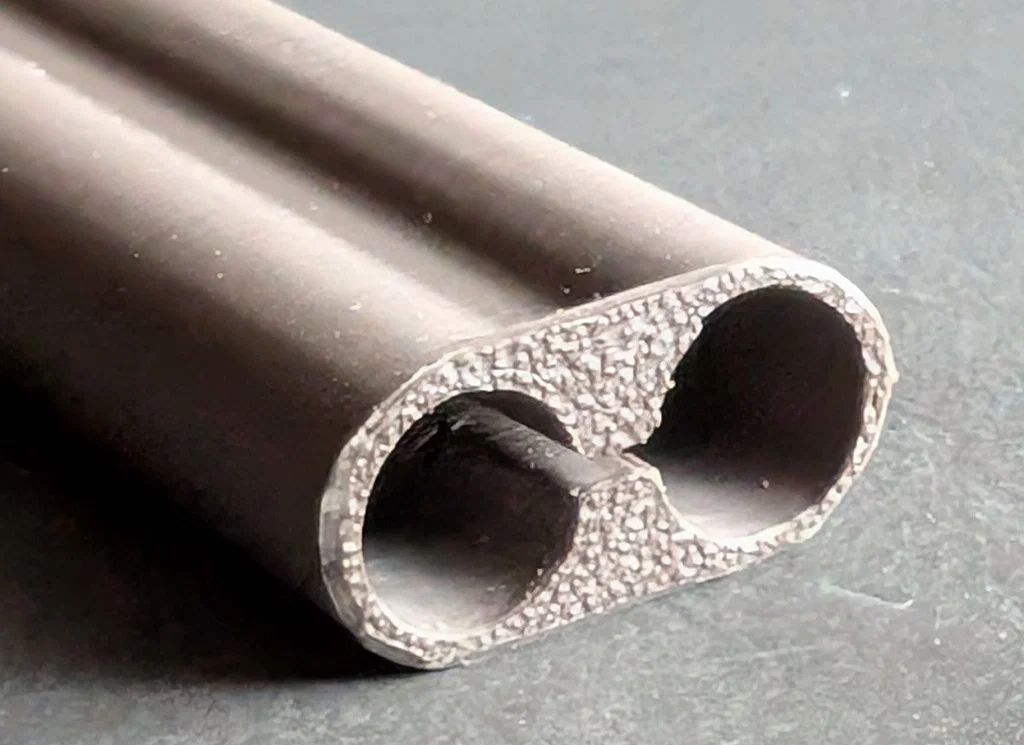

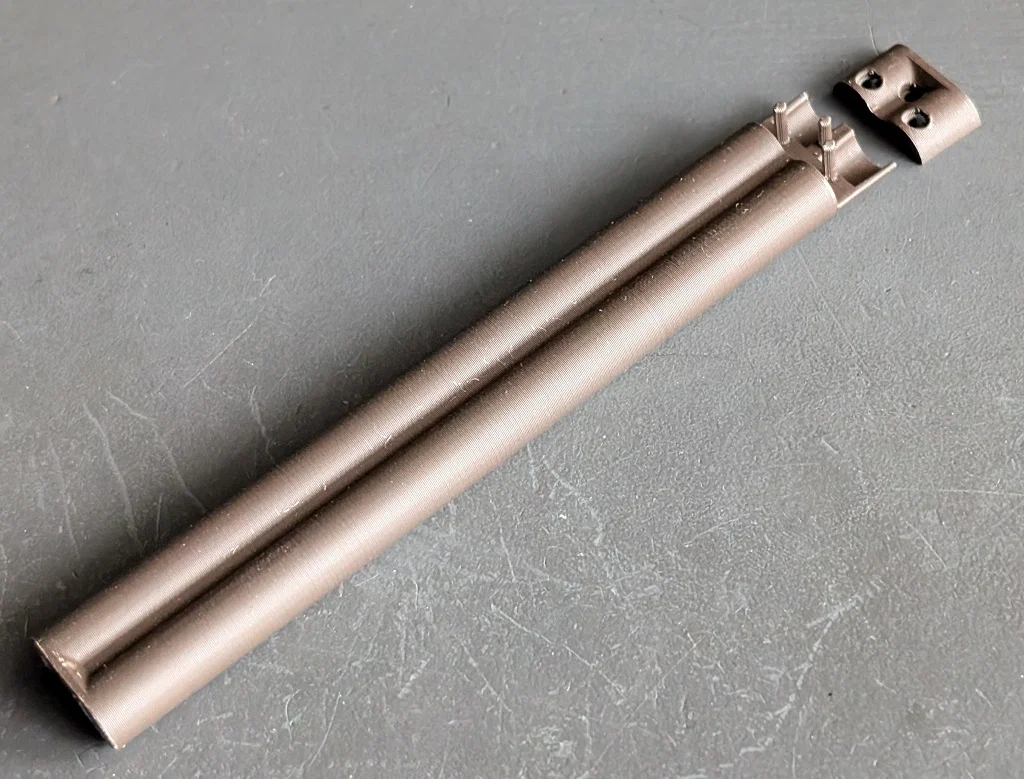

• Bản lề (In đứng, chốt nằm ngang, dùng tree supports).
• Nắp bản lề.
• Nắp pin (không cần support).

Tổng cộng có 13 mảnh.

Cách lắp ráp

Bạn sẽ cần: kìm mũi nhọn, dao rọc giấy, miếng kim loại mỏng (thay nắp pin), tuốc nơ vít nhỏ, băng dính hai mặt, mút xốp dưới cổng kết nối bàn phím, và keo dán nhựa.

Để tháo máy, hãy xem hướng dẫn tại: HP Museum Archives.

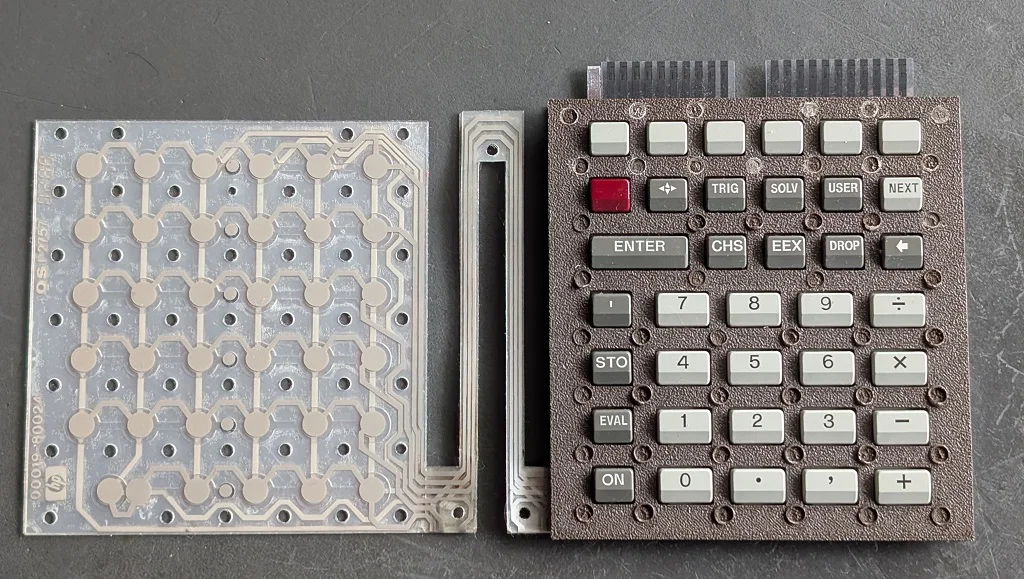

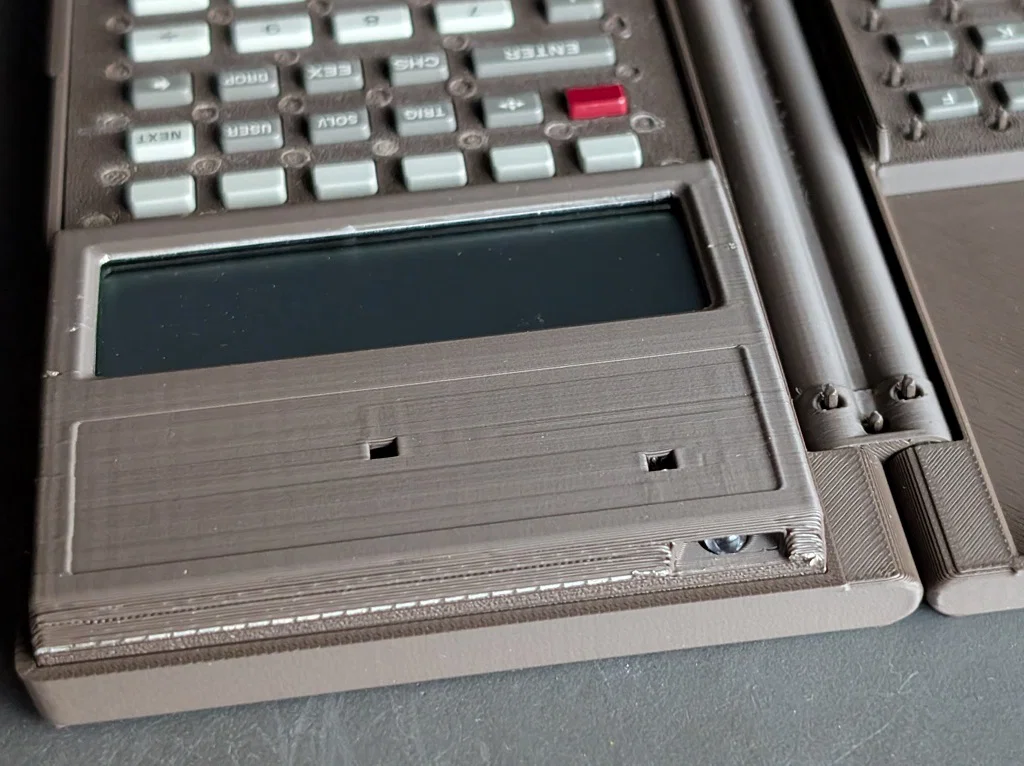

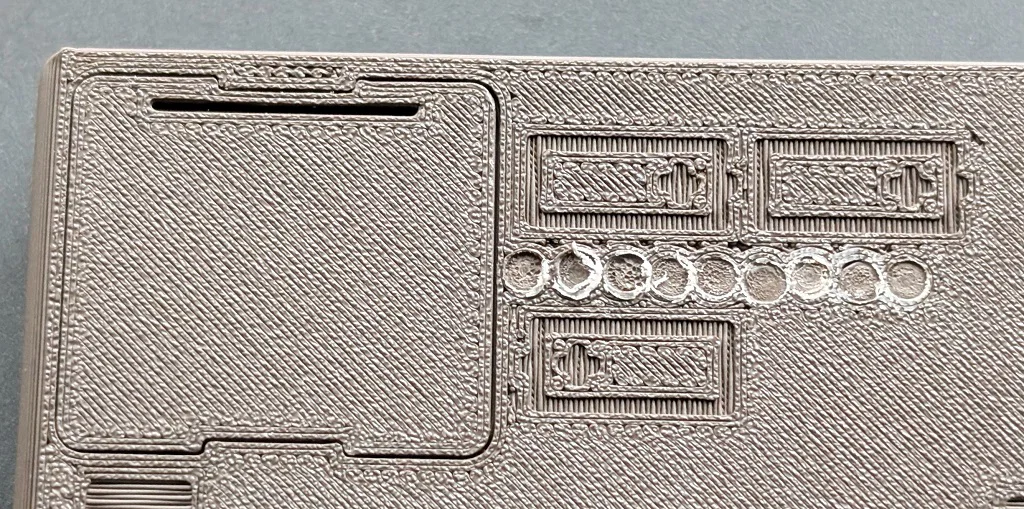

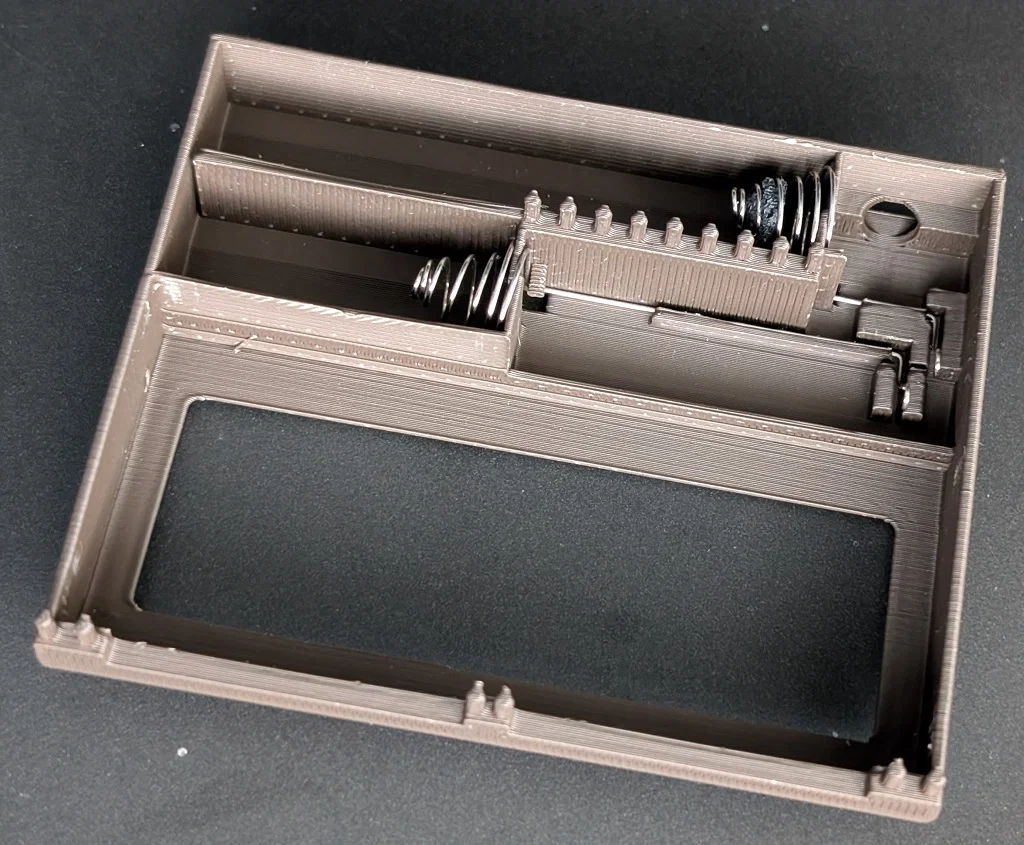

Sau khi in xong và làm sạch, hãy lắp bàn phím bằng cách đưa các chốt qua màng phím, sau đó dùng đầu mỏ hàn làm nóng chốt để tán phẳng vào lỗ lõm. Hãy giữ áp lực cho đến khi nhựa nguội để đảm bảo độ chắc chắn. Gắn loa piezo và miếng xốp bằng băng dính hai mặt vào vỏ dưới. Lắp bản lề bằng cách xoay nhẹ qua các trục, sau đó đóng nắp bản lề và tán chốt nhiệt. Cuối cùng, lắp các lò xo pin, tấm chắn LCD, bảng mạch vào vỏ trên rồi đóng nắp. Kiểm tra hoạt động trước khi tán 15 chốt nhiệt cuối cùng ở đáy máy.
