AYN Thor Grip - Bản tùy chỉnh tối ưu cho Hardcase

Đây là phiên bản Grip đã được mình tùy chỉnh từ mẫu gốc của MithrilMods. Sau khi thử qua nhiều thiết kế, mình thấy bản này là cầm sướng tay nhất. Mục tiêu chính của mình là chỉnh sửa để Grip lắp vừa khít vào hộp đựng AYN Thor Hardcase zin.

Vì không có file CAD gốc, mình đã phải "chữa cháy" bằng Blender, rồi tinh chỉnh lại chút ít trong Fusion. Một lưu ý nhỏ là mình mới tập tành dùng Blender thôi, nên bề mặt phần tay cầm có thể hơi bị "sần vỏ cam". Nếu bạn dùng tính năng Fuzzy Skin khi in thì sẽ che được hết, không lo ảnh hưởng thẩm mỹ đâu. Ngoài ra, file có thể báo lỗi "non-manifold edges" trong Slicer, nhưng đừng lo, nó không hề ảnh hưởng gì đến quá trình in hay chất lượng sản phẩm cuối cùng cả.

Những thay đổi so với bản gốc của MithrilMods

• Bỏ chỗ gài bút cảm ứng: Mình thay bằng một gân tăng cứng để phần trên của Grip chắc chắn hơn, không bị biến dạng (rất quan trọng khi in bằng TPU).

• Mở rộng viền màn hình: Bản gốc làm viền ép thẳng vào kính cường lực của mình, khiến kính bị bong ra. Thiết kế mới này có phần viền rộng hơn, ôm trọn lên trên miếng dán màn hình, vừa khít lại còn bảo vệ tốt hơn.

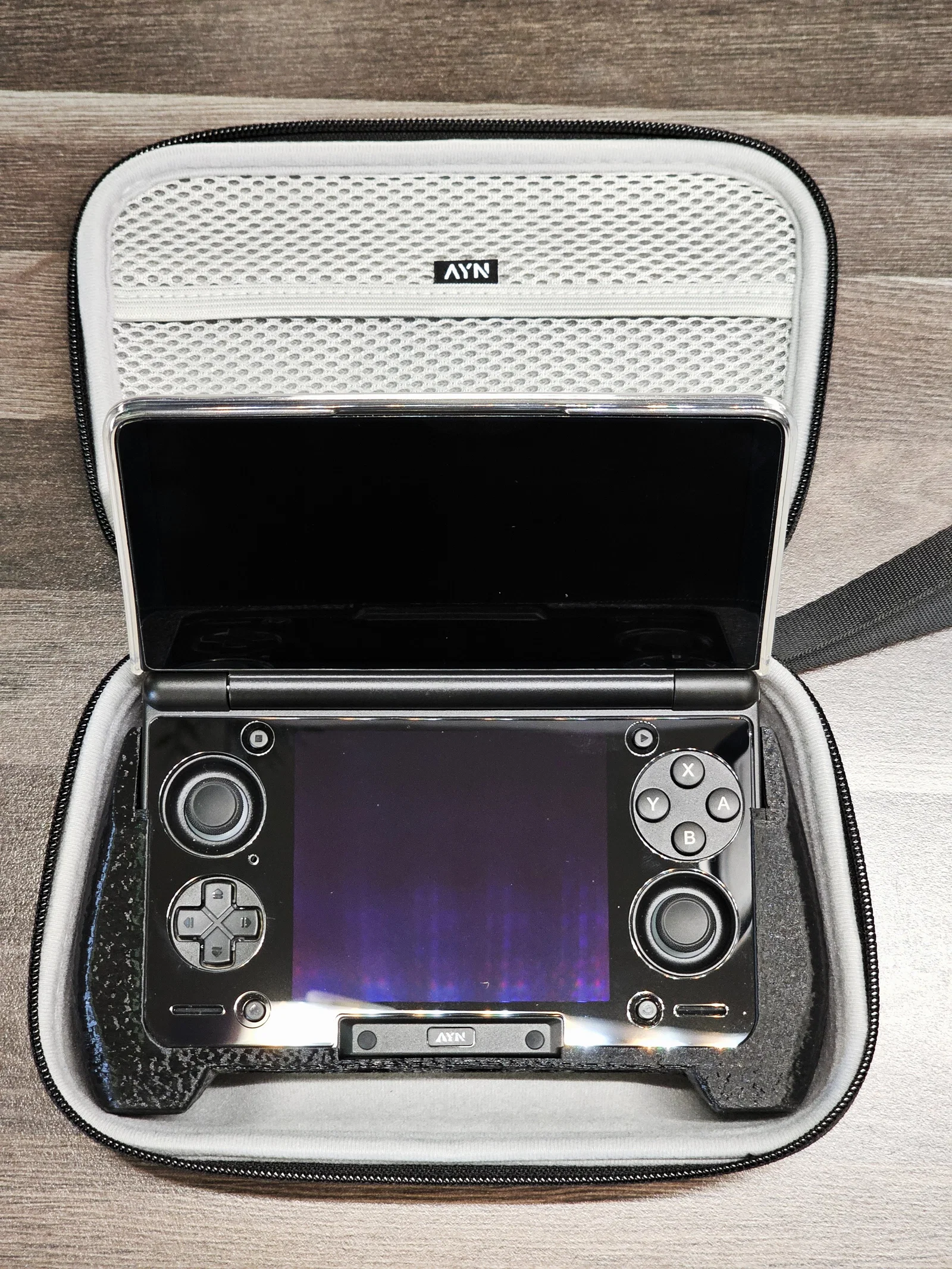

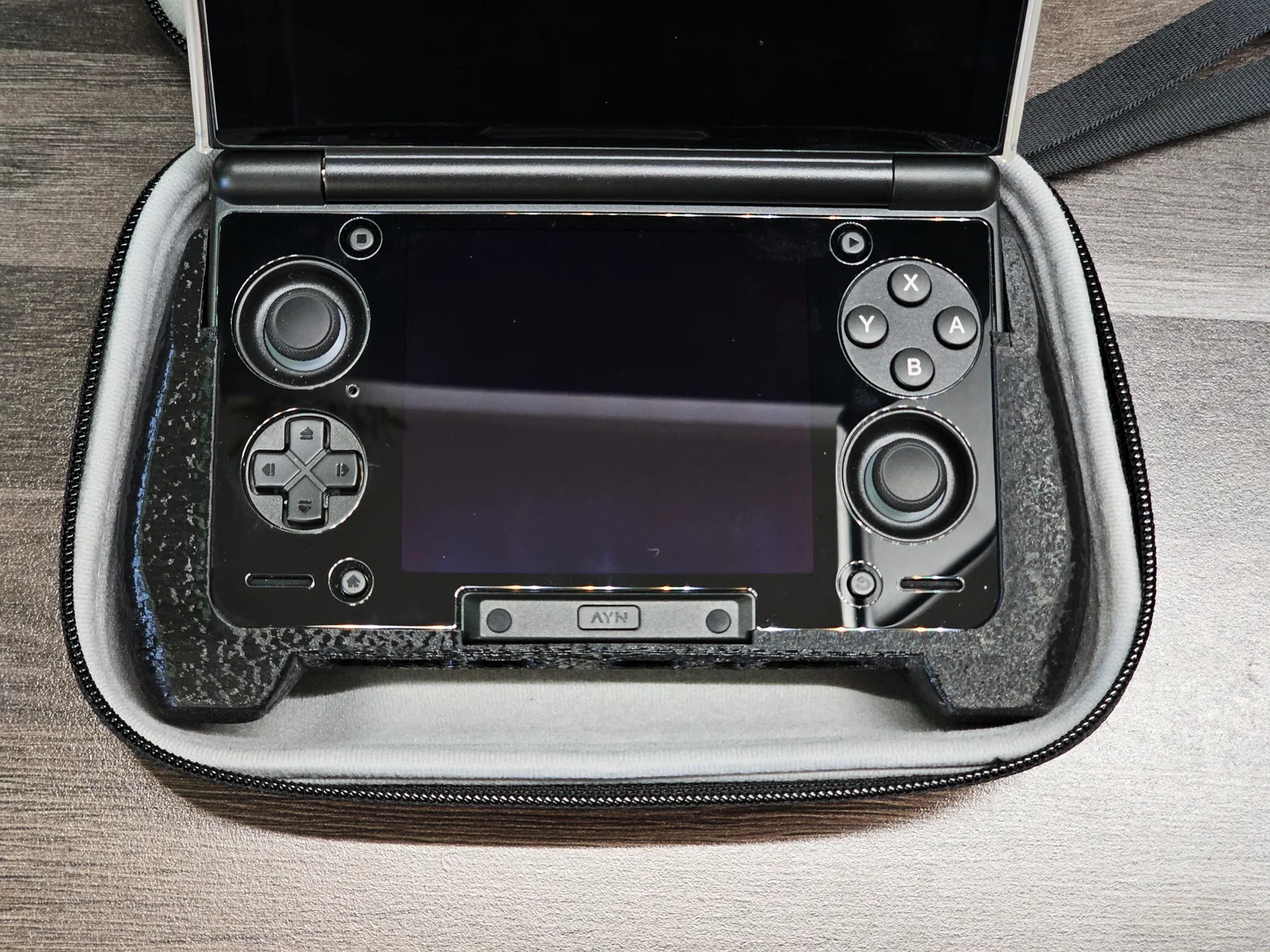

• Làm gọn phần tay cầm phía dưới: Mình thu nhỏ phần dưới để máy có thể đút vừa vào Hardcase ngay cả khi đang lắp Grip.

• Giảm nhẹ thông số X/Y: Mình thu nhỏ một chút kích thước để khi in bằng TPU dẻo, Grip sẽ ôm sát vào máy hơn.

Mẹo nhỏ: Thay vì dùng băng dính xốp dày, bạn nên dùng băng keo vải bọc dây điện ô tô (loại Tesa tape) ấy. Nó giúp máy nằm chắc chắn, trượt vào êm ru mà không làm trầy vỏ máy. Chỉ cần dán vào mặt trong và mặt sau là ngon lành. Link Aliexpress

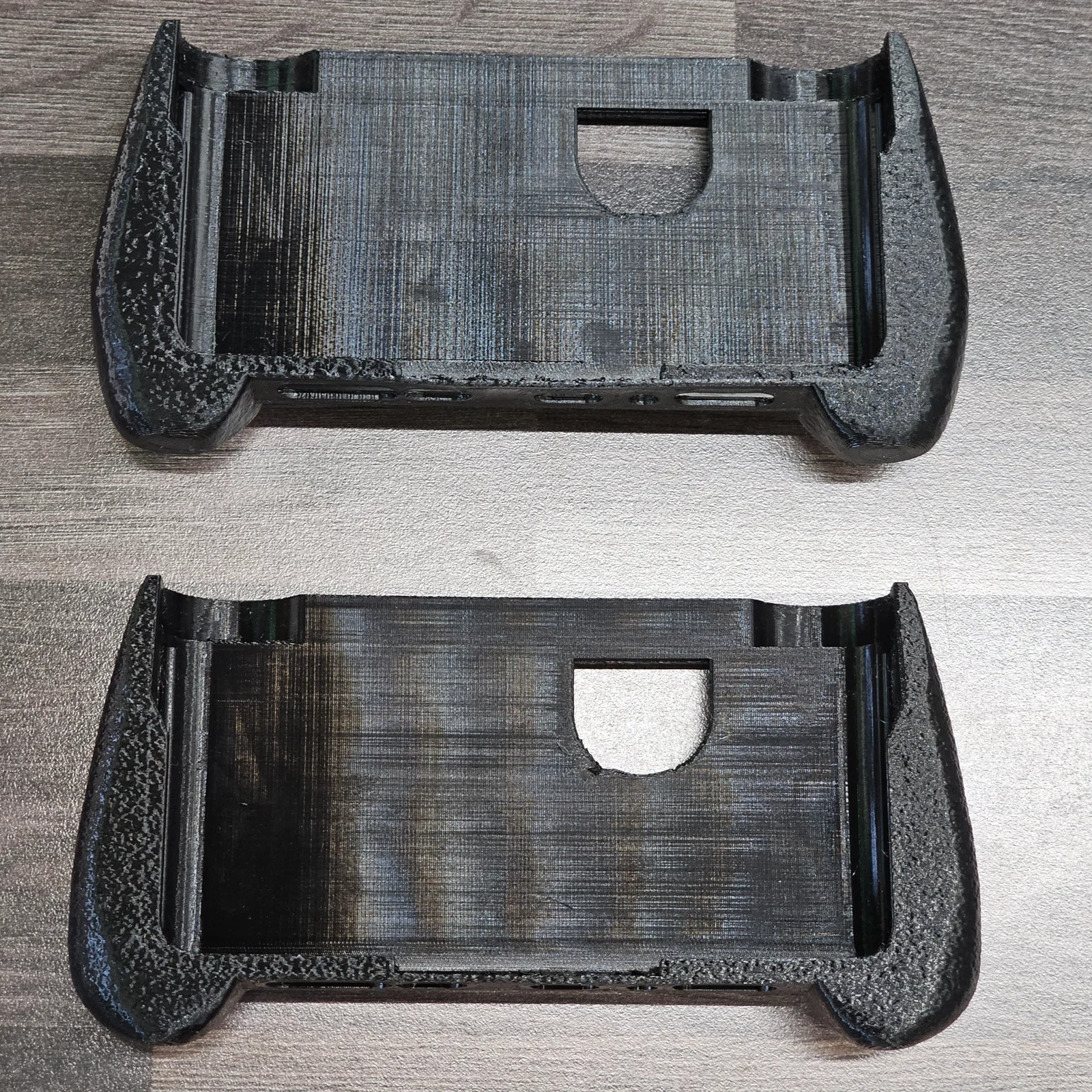

Trong quá trình phát triển, mình có 2 bản:

1. Bản tay cầm bo tròn (Khuyên dùng): Cầm cực kỳ công thái học và thoải mái, mình thấy còn sướng hơn bản gốc.
2. Bản tay cầm thẳng: Kiểu này nhìn thẳng và nhỏ gọn hơn. Mình không hợp lắm nhưng biết đâu lại phù hợp với những ai tay nhỏ.

Hướng dẫn cài đặt in

• Chất liệu: Khuyên dùng TPU 95A. Cầm êm hơn PLA/PETG nhiều, lại còn chống sốc tốt cho máy.

• Fuzzy Skin: Hãy "paint-on" chỉ ở bề mặt ngoài của tay cầm. Nó sẽ che đi các khuyết điểm bề mặt cực kỳ hiệu quả.

  • Thông số OrcaSlicer của mình: Noise Type: Voronoi | Point Distance: 0.3mm | Thickness: 0.1mm | Skin Feature Size: 0.6mm. Đừng chỉnh quá đà kẻo cầm bị nhám tay khó chịu nhé!

• Độ dày lớp in: 0.2mm hoặc 0.15mm để bề mặt đẹp hơn.

• Độ dày tường: 1.6mm – 2.0mm (cho TPU), nhớ bật "Alternate Extra Wall".

• Infill: 10% Honeycomb.

• Trọng lượng: Tầm 100 - 120g (không tính support).

Lưu ý về hướng in

Cách A: In lộn ngược

Cho bề mặt tổng thể sạch nhất. Tuy nhiên, sẽ hơi cực lúc tháo support bên trong. Nhớ để đủ support cho phần viền màn hình và khe thoát nhiệt.

• Xử lý hậu kỳ: Dùng kìm cắt, sau đó chà nhám từ 800 lên 3000 để mịn màng. Sau cùng, rửa sạch bằng nước và hơ nhanh qua lửa để bay mấy vệt trắng do cắt.

Cách B: In xuôi (xoay 180°)

Nếu in kiểu này, các vết support sẽ nằm ở mặt đáy ngoài. Do nó nằm trong phần Fuzzy Skin nên rất khó thấy và dễ xử lý hơn nhiều. Ưu điểm là mặt trong láng mịn không tì vết.

• Lưu ý quan trọng: Bạn cần cắt/lún khoảng 0.6mm phần đáy tay cầm trong Slicer để tạo bề mặt phẳng bám bàn in.
• Cảnh báo: Phần tay cầm có góc overhang khá dốc. Nếu quạt không đủ mạnh hoặc không có support tốt thì in TPU sẽ rất dễ hỏng. Mình phải dùng thêm 2 quạt USB thổi trực tiếp vào mới tạm ổn.
