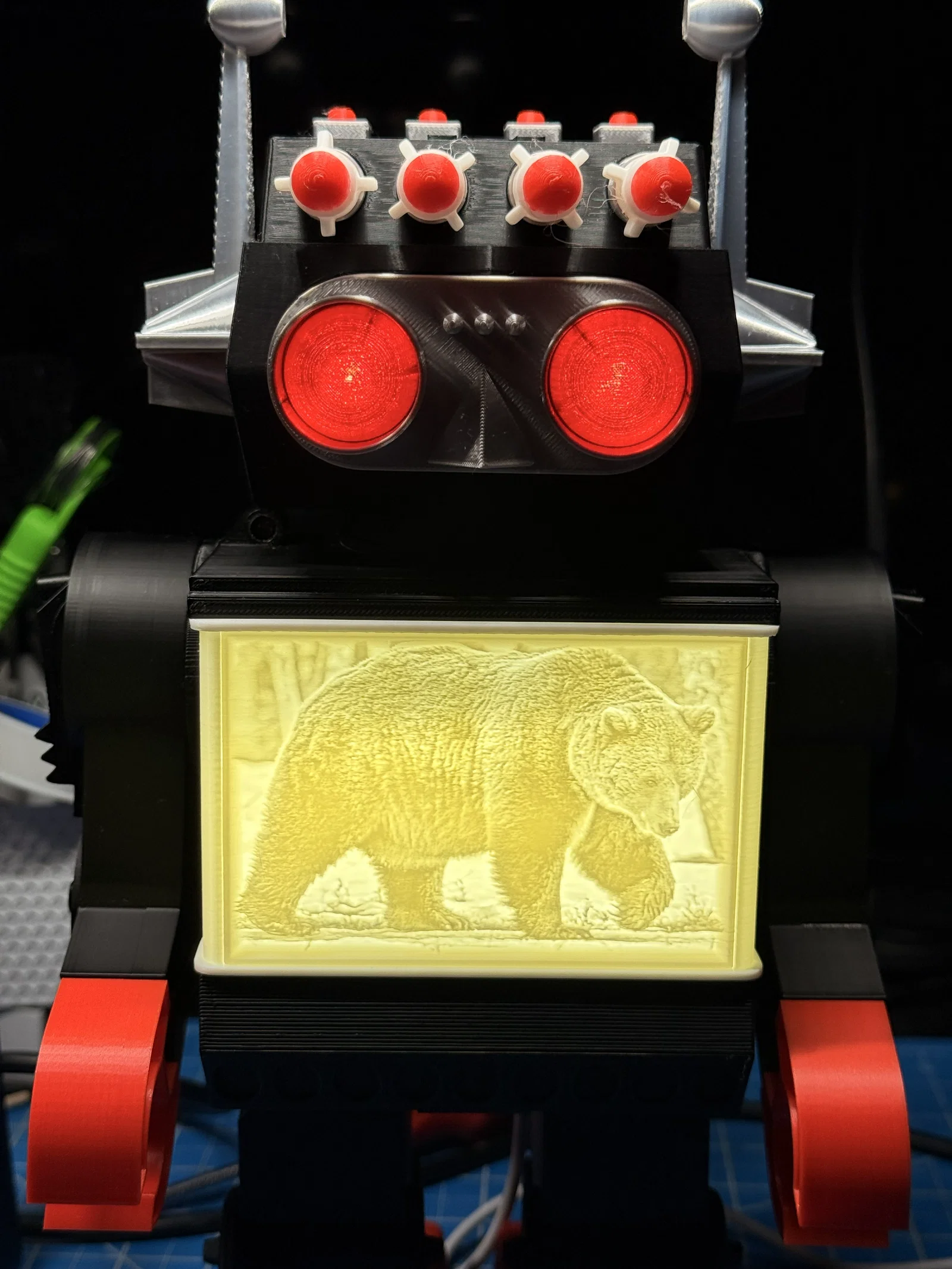

NEPTUNE ROBOT - Đèn ngủ phong cách Retro

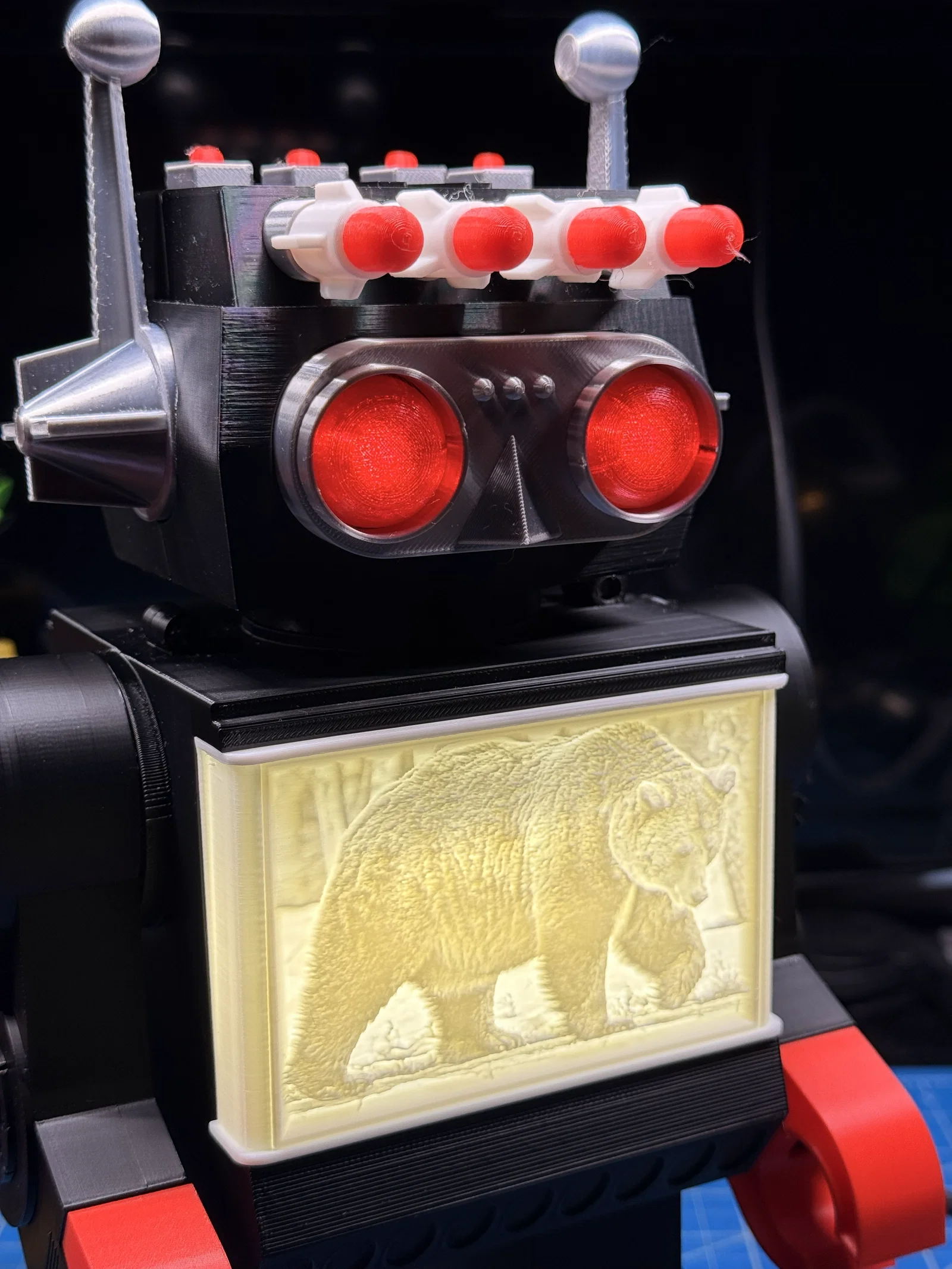

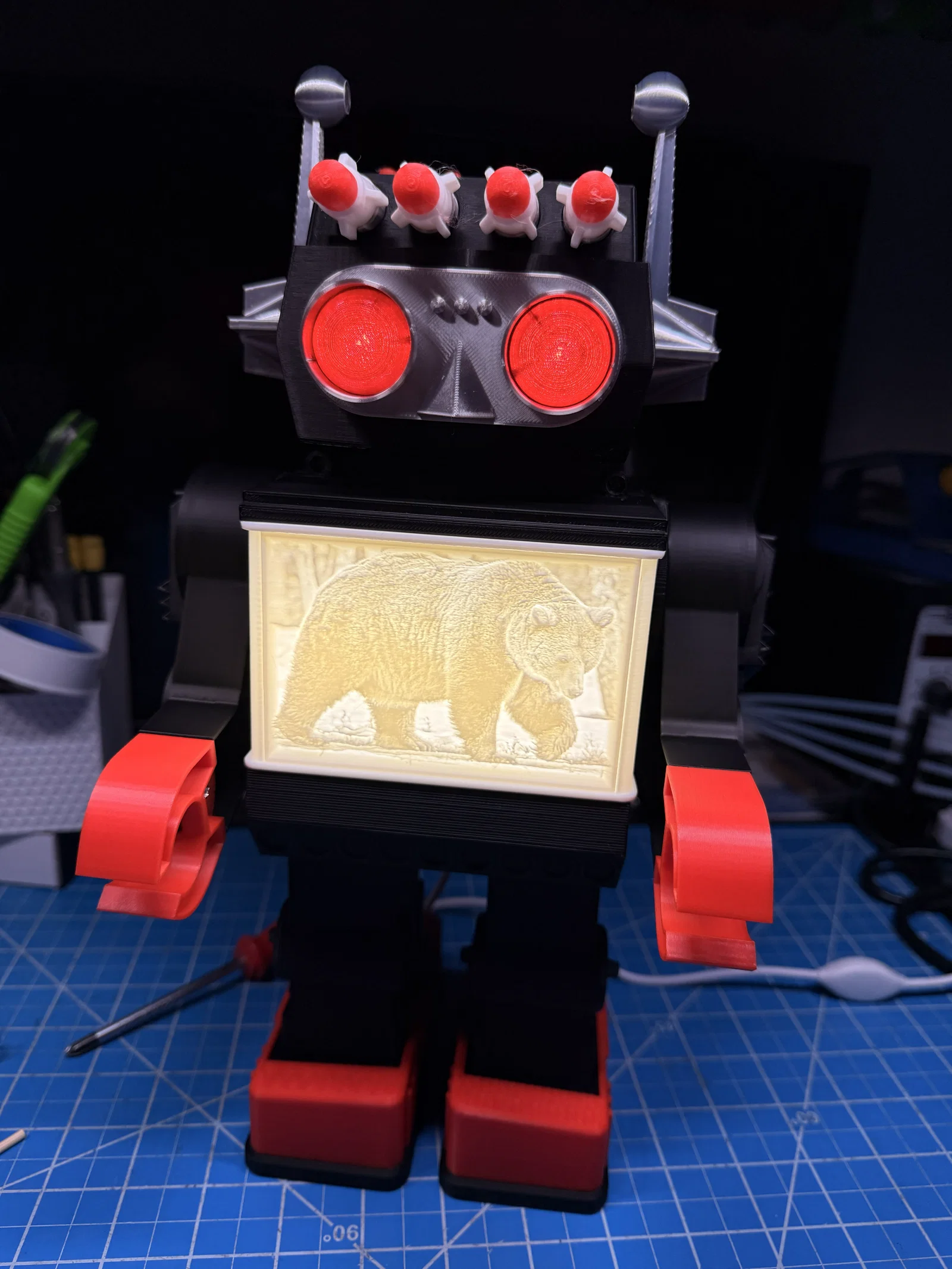

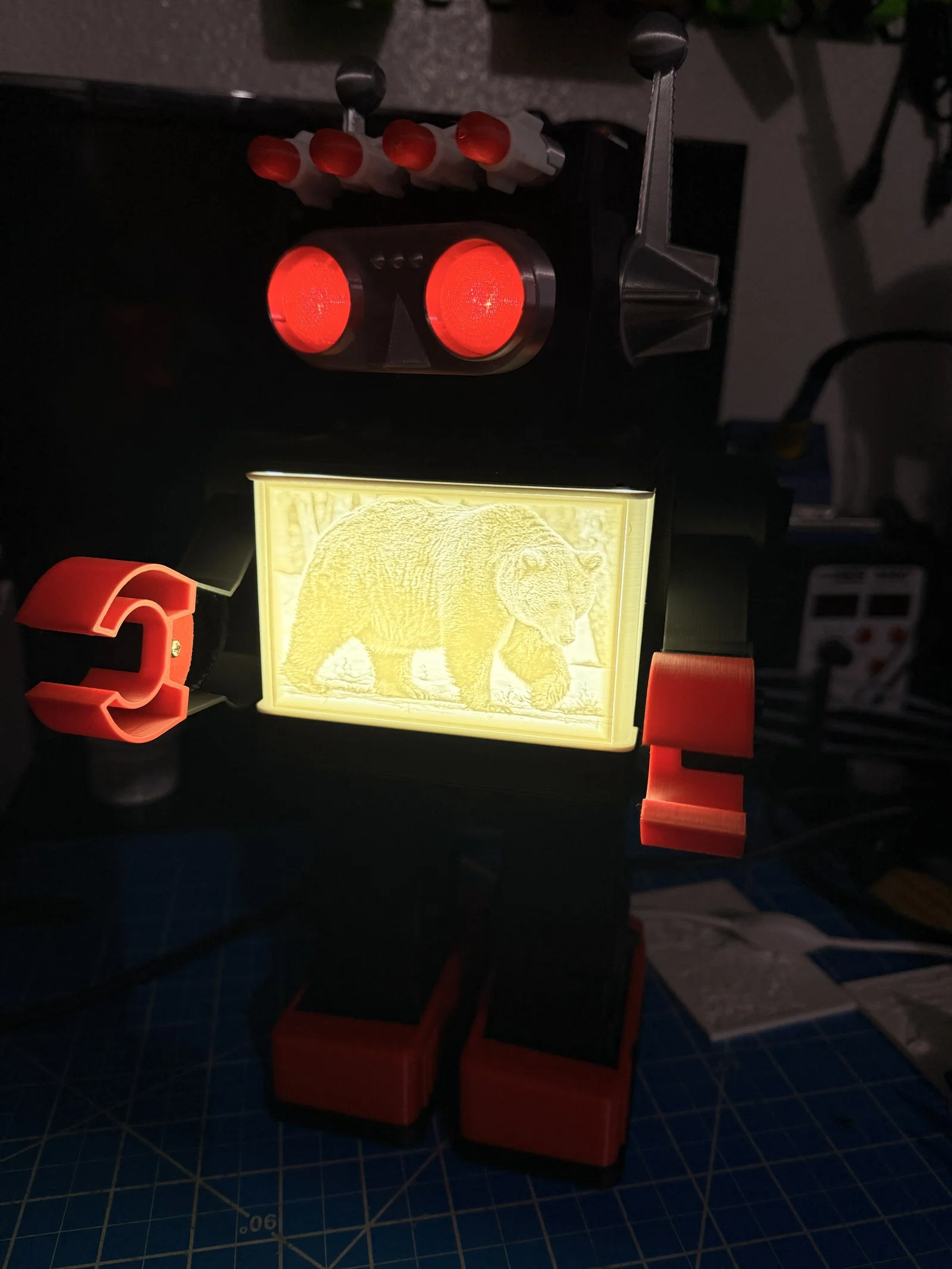

Mình thiết kế chú robot này dưới dạng một chiếc đèn lithophane, với mong muốn tái hiện lại vẻ ngoài giống nhất có thể với những món đồ chơi robot từ thập niên 80. Khi còn bé, đây là một trong những món đồ chơi đẹp nhất mà mình từng sở hữu, nên chiếc đèn này giống như một lời tri ân nho nhỏ dành cho món đồ chơi đã mang lại cho mình biết bao niềm vui.

Việc lắp ráp rất dễ dàng, tất cả những gì bạn cần chỉ là một chiếc tua vít và một chút kỹ năng hàn cơ bản cho hệ thống đèn LED.

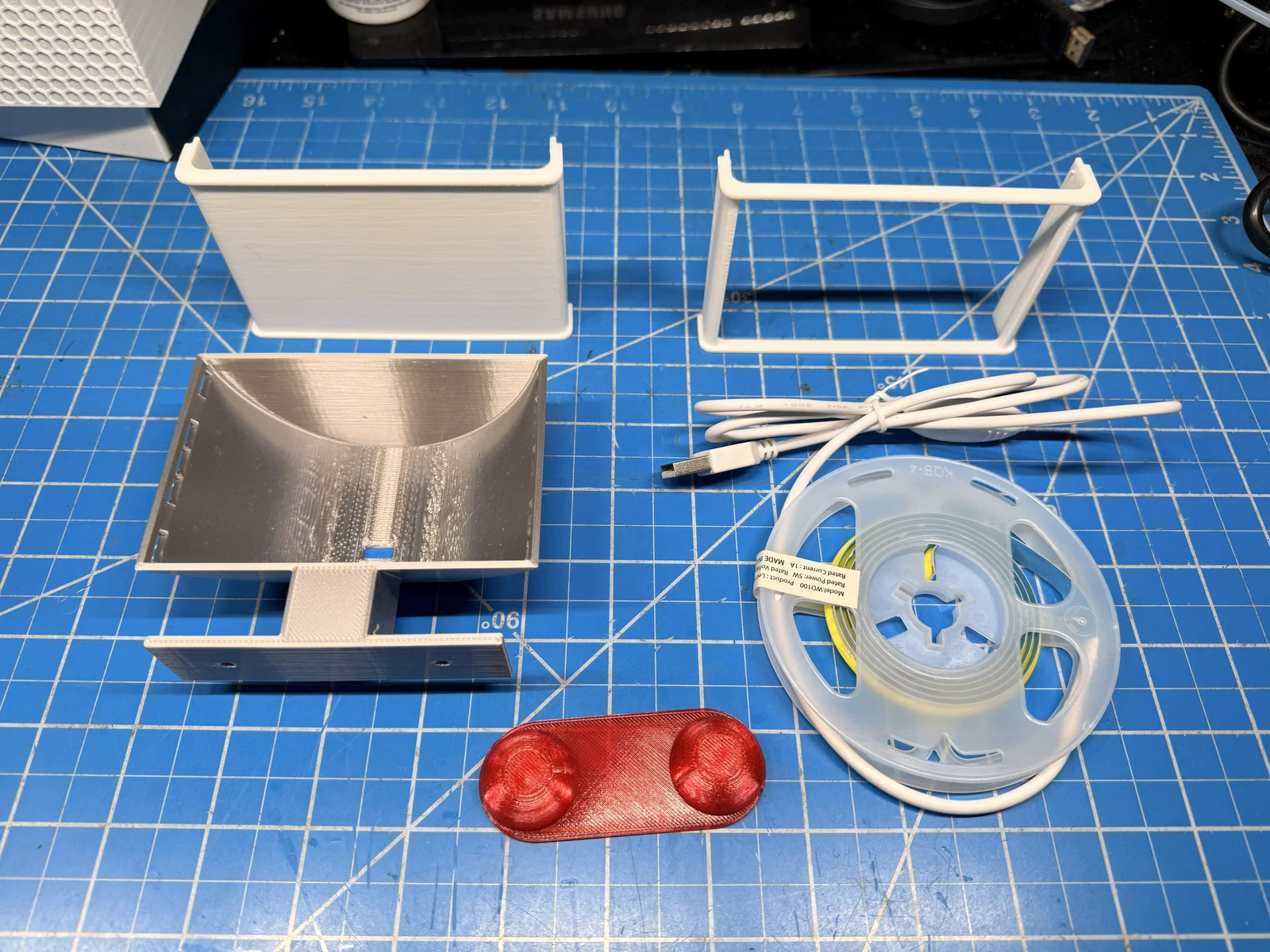

Những thứ cần chuẩn bị

Đèn LED cho màn hình

9 ốc vít M3x8mm

2 đai ốc M3

2 đèn LED 3mm cho mắt

Silk PLA cho các chi tiết bóng bẩy

PLA trong suốt cho mắt

Mình dùng PLA cho hầu hết các bộ phận, nhưng mình đặc biệt khuyên các bạn nên dùng PETG cho các chi tiết màu đen, nhất là phần chứa LED và màn hình, nếu không nhiệt độ từ đèn có thể làm nhựa bị biến dạng.

Đầu tiên, bạn luồn dải đèn LED qua phần lưng của robot vào đúng vị trí lỗ đã thiết kế sẵn.

Sau đó, luồn dây đèn qua các lỗ như mình minh họa trong ảnh dưới đây:

Đối với đèn ở mắt, bạn cần hàn một chút chì vào các điểm đánh dấu 5V+ và Ground.

Hàn hai bóng LED vào các điểm đó, chỉ cần đảm bảo nối dây đúng: dây đỏ vào cực dương và dây đen vào cực âm.

Bật đèn lên để kiểm tra xem mọi thứ hoạt động ổn định chưa nhé.

Bây giờ hãy lắp hai đai ốc vào vị trí gắn LED.

Dùng hai ốc vít để cố định phần chứa đèn LED.

Lắp mắt vào mặt robot, đẩy sâu vào trong.

Bước tiếp theo là lắp mặt vào phần trước của đầu, nhớ thực hiện từ phía trước nhé.

Bây giờ, lắp hai đèn vào hốc mắt ở phía sau.

Gắn hai chiếc ăng-ten vào mặt trước của đầu.

Lấy phần sau của đầu, lắp các khẩu pháo vào, sau đó gắn phần trước của đầu vào sao cho khớp với các lỗ ở phía trước.

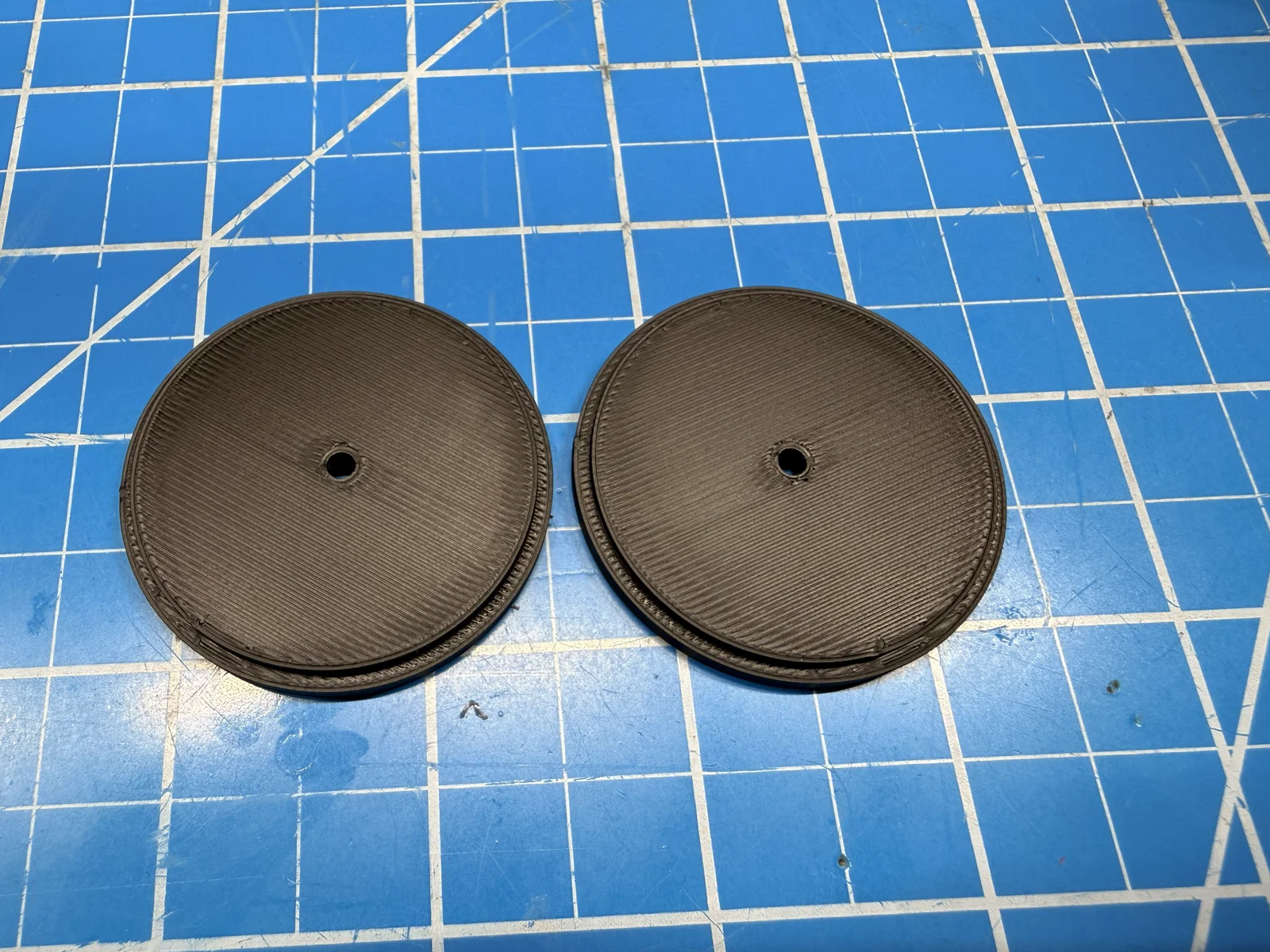

Bây giờ lấy hai bộ phận hình tròn cho cánh tay và vặn chặt vào cánh tay.

Dùng thêm hai ốc vít để cố định bàn tay.

Gắn cánh tay và đầu vào thân, lưu ý không để dây điện bị kẹt khi đóng thân robot lại.

Dùng ba ốc vít, hai cho phần trên và một cho phần dưới.

Cuối cùng, chỉ cần lắp chân vào giày và gắn vào thân. Không cần dùng keo dán, nhưng nếu cần thiết, bạn có thể dùng một chút keo cho phần giày.

Phần chân có thể hơi lỏng một chút, nhưng nếu bạn vặn ốc ở thân thật chặt, chúng sẽ đủ khít mà không cần thêm thao tác gì. Nếu vẫn còn lỏng, bạn có thể dùng băng dính hai mặt. Đừng dùng keo siêu dính vì sẽ rất khó sửa chữa sau này nếu cần thay LED.

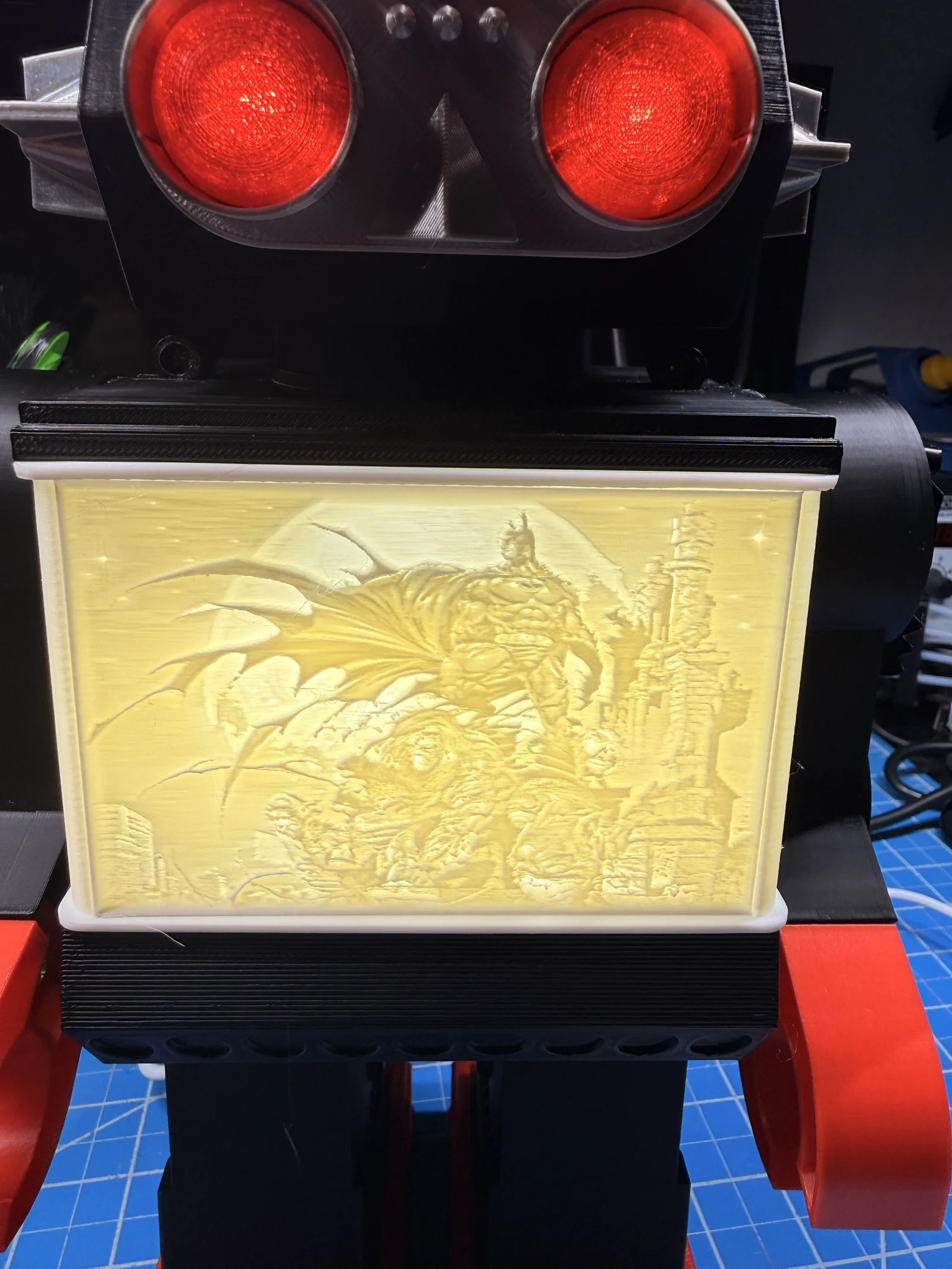

Chỉ cần đặt tấm ảnh vào màn hình là xong.

Kích thước ảnh để làm đèn là 98.6mm chiều rộng và 65.9mm chiều dài. Bạn không cần dán, có thể thay ảnh dễ dàng bất cứ lúc nào.

Mình nghĩ vậy là đầy đủ rồi. Hy vọng mình không quên gì, nếu có thắc mắc gì, cứ hỏi mình nhé.

Chúc các bạn in vui vẻ!
