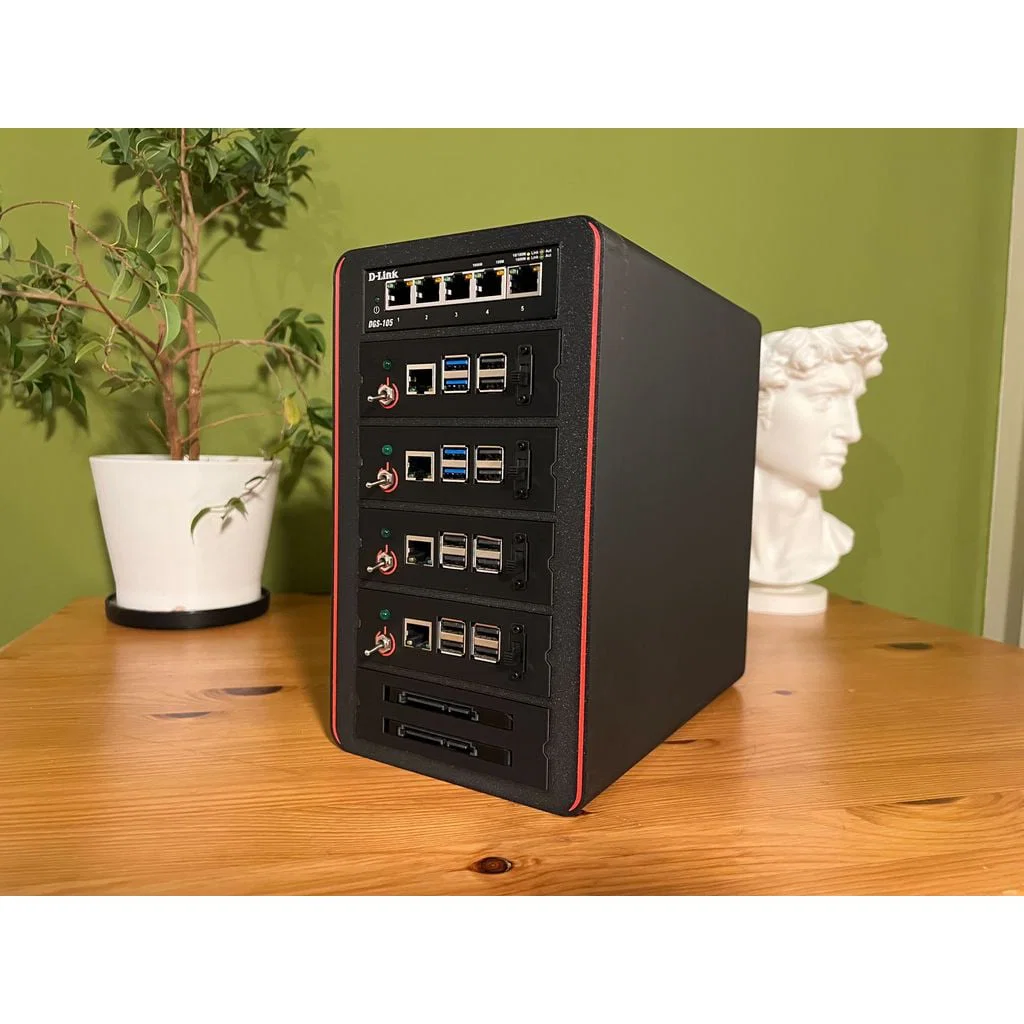

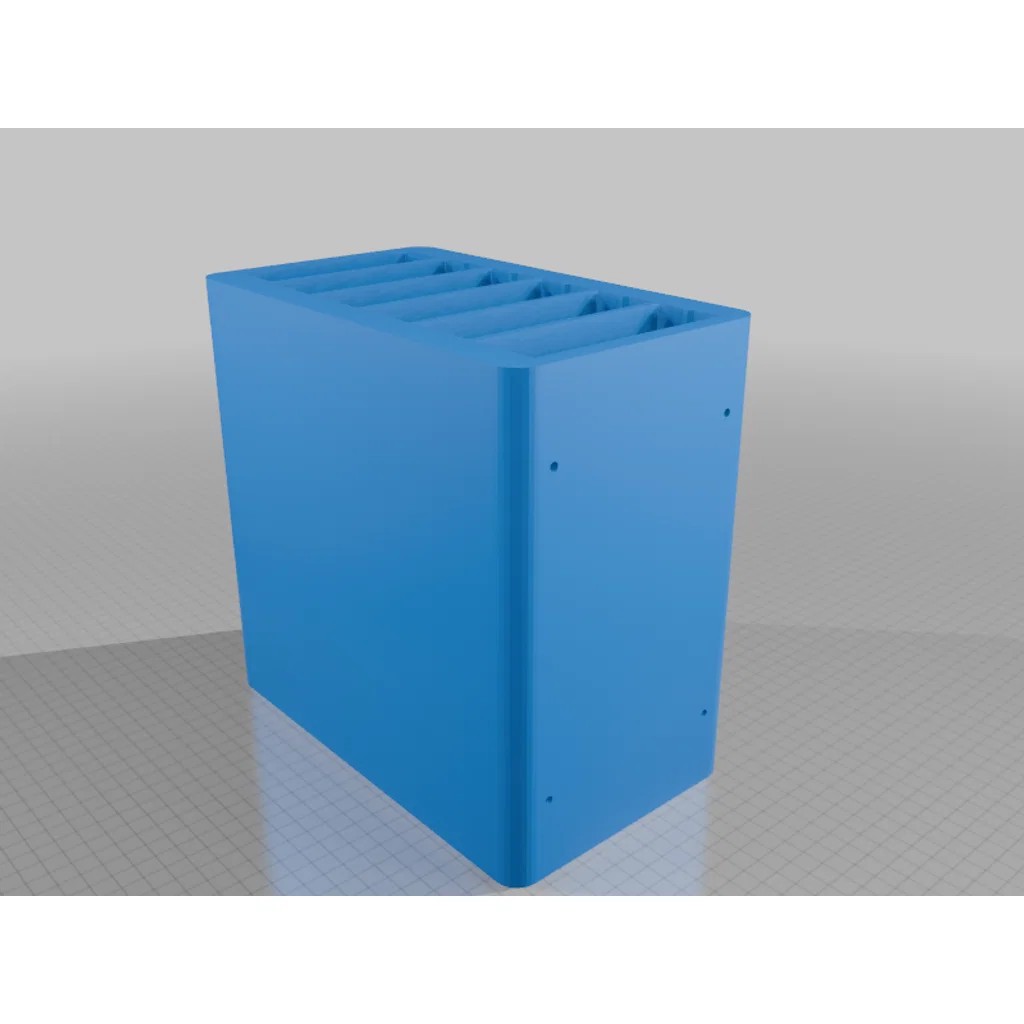

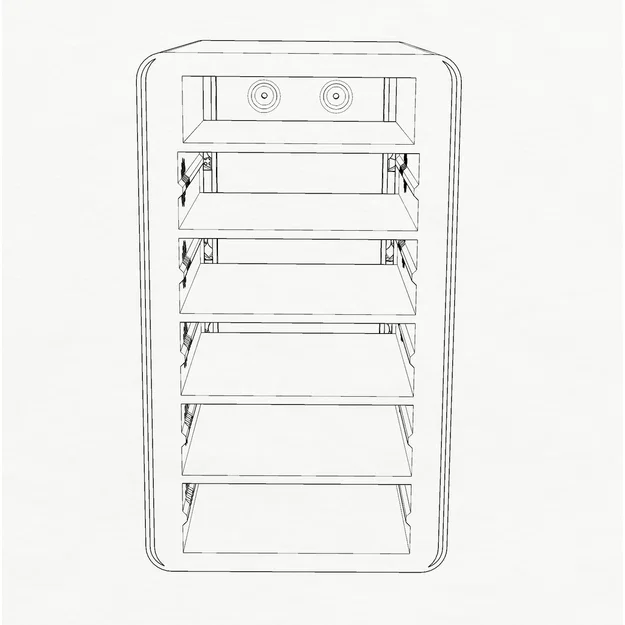

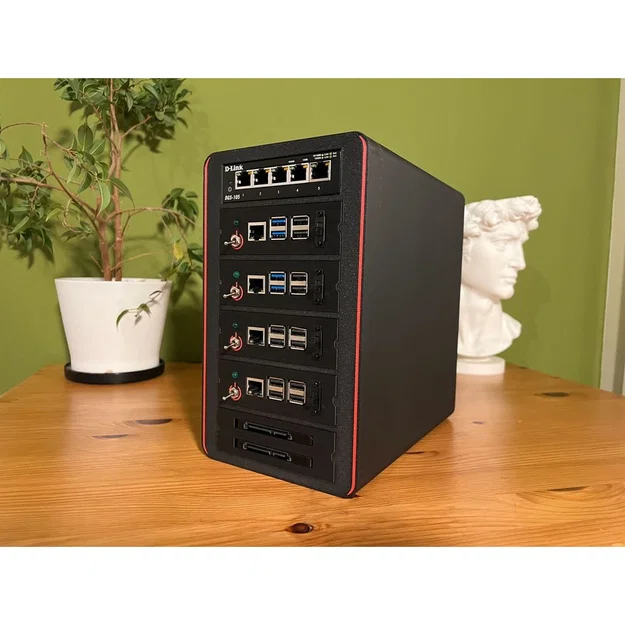

Raspberry Pi 4-Node Cluster Case với Hệ thống Tản nhiệt Cao cấp

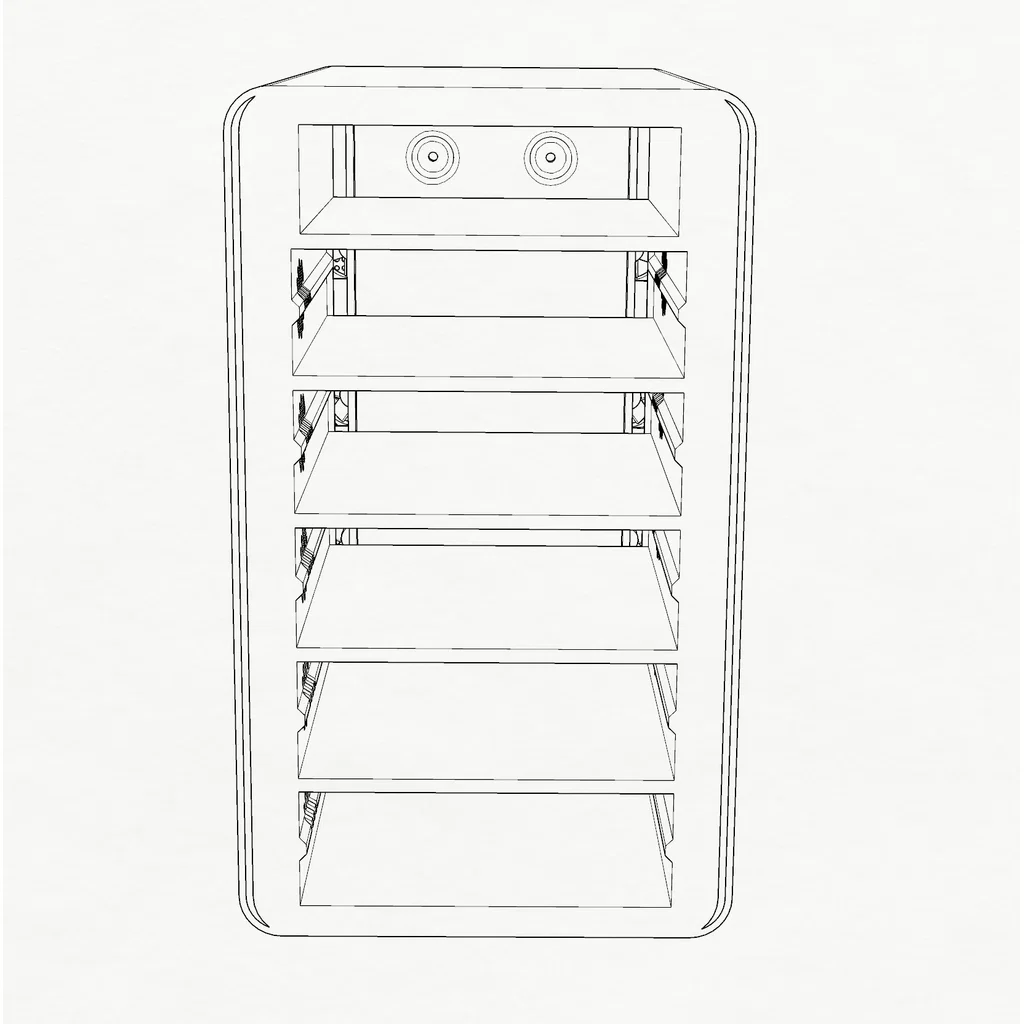

Đây là mẫu vỏ case chuyên nghiệp giúp chứa bốn bo mạch Raspberry Pi (tương thích với mọi dòng) trong một bộ khung nhỏ gọn như PC để bàn, được tích hợp sẵn hệ thống tản nhiệt, quản lý nguồn và khả năng mở rộng mạnh mẽ. Sản phẩm này cực kỳ phù hợp cho các dự án tính toán phân tán, máy chủ gia đình, thử nghiệm phát triển phần mềm và các mục đích giáo dục.

Tính năng:

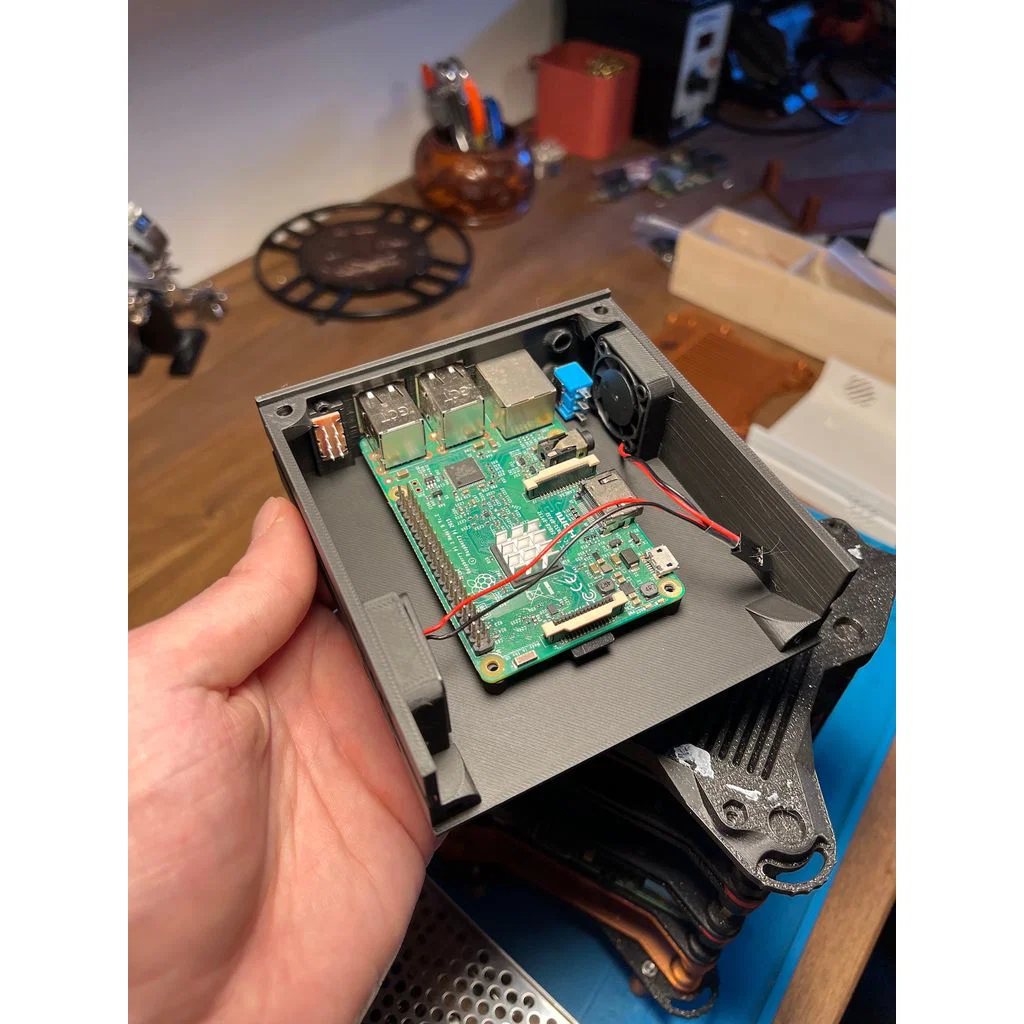

• Hỗ trợ 4x bo mạch Raspberry Pi (bất kỳ model nào)

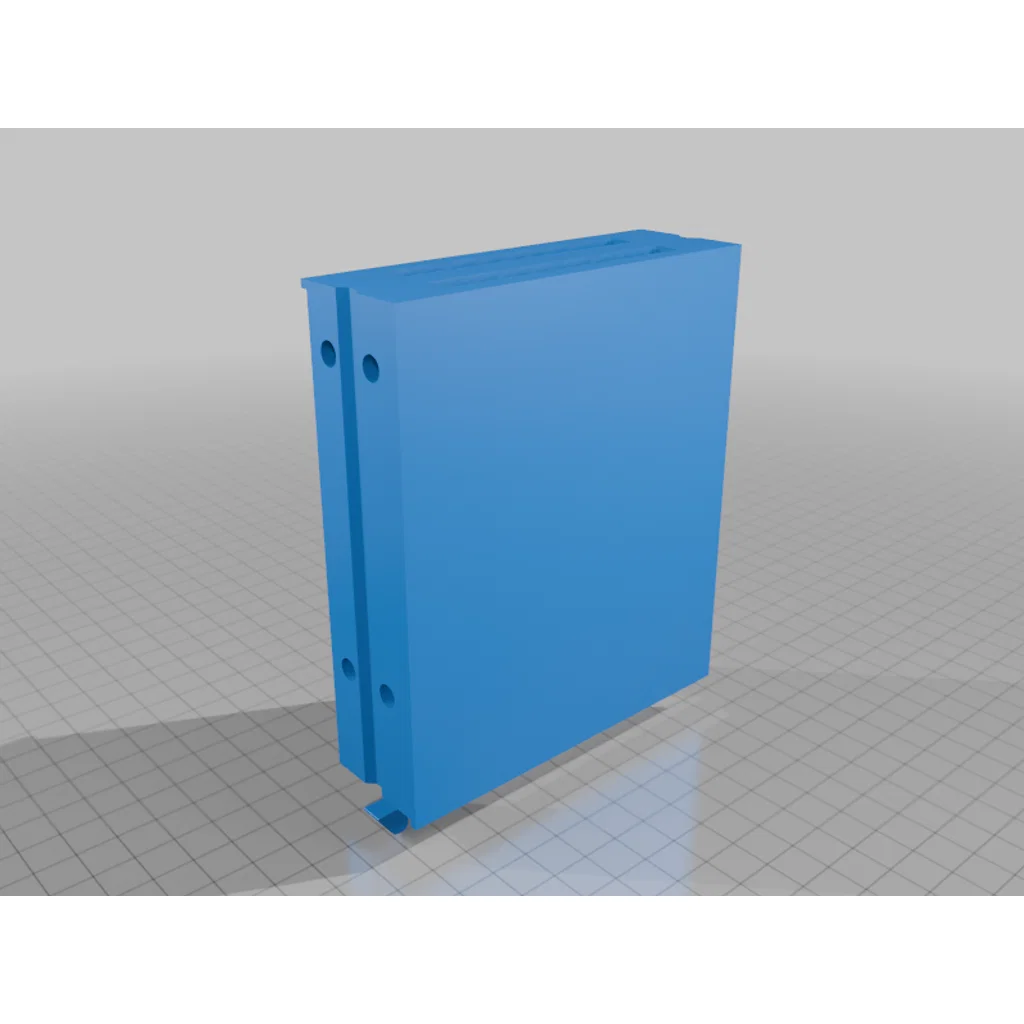

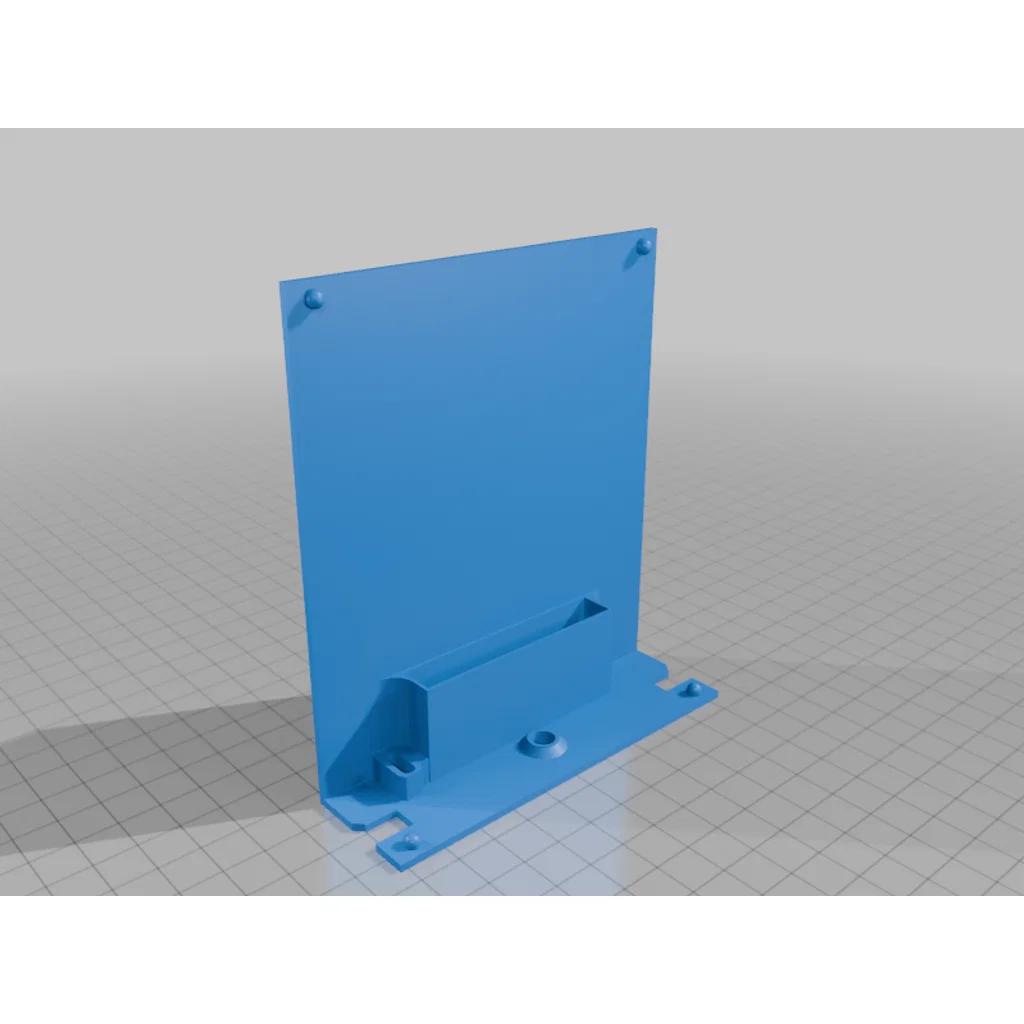

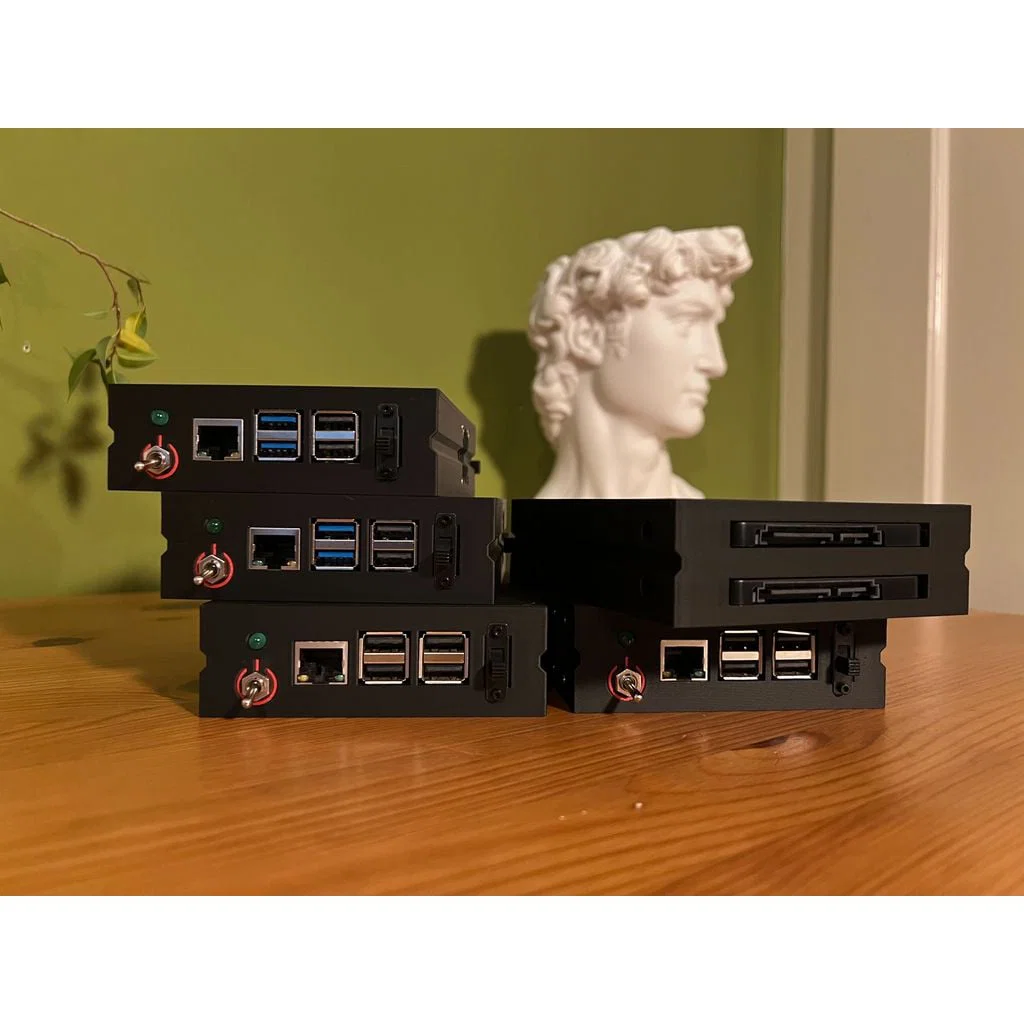

• Không gian chuyên dụng cho 2x ổ cứng SSD

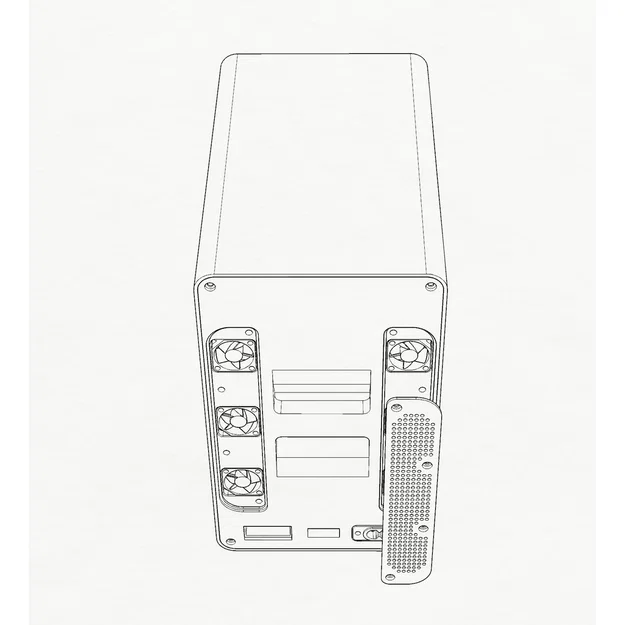

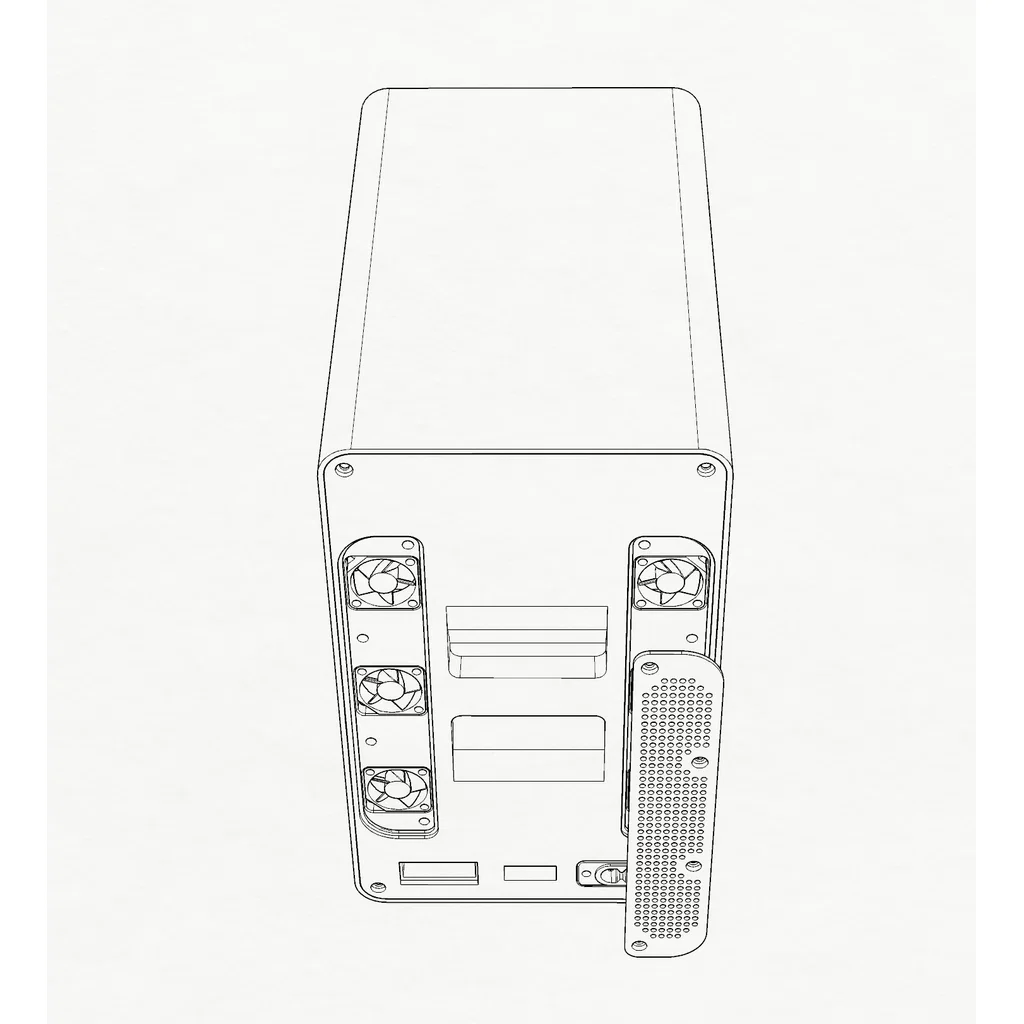

• Hệ thống tản nhiệt tích hợp với 14 quạt được bố trí chính xác
• Nút nguồn riêng biệt cho từng node
• Đèn LED trạng thái cho từng node
• Cổng mở rộng (20x2 pin) cho mỗi bo mạch
• Giao diện kết nối ngoài (5x2 pin)

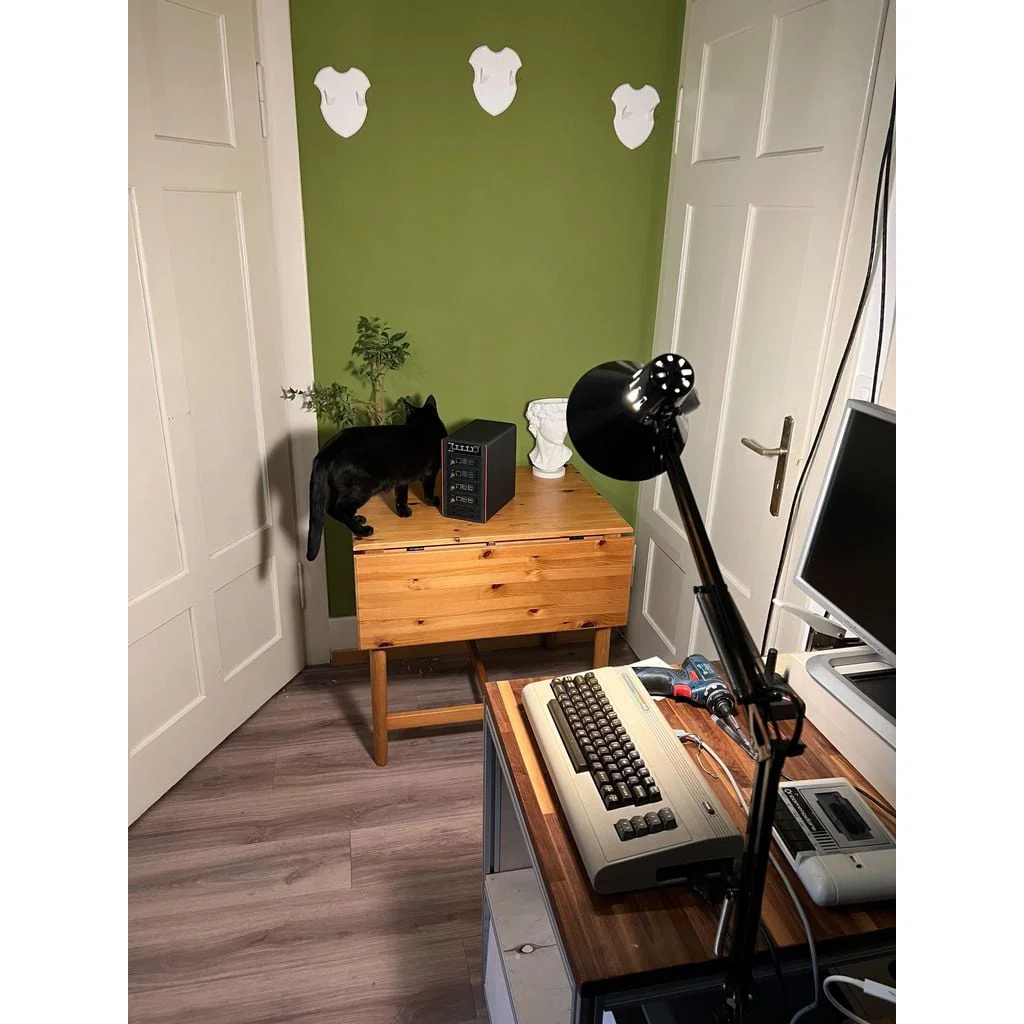

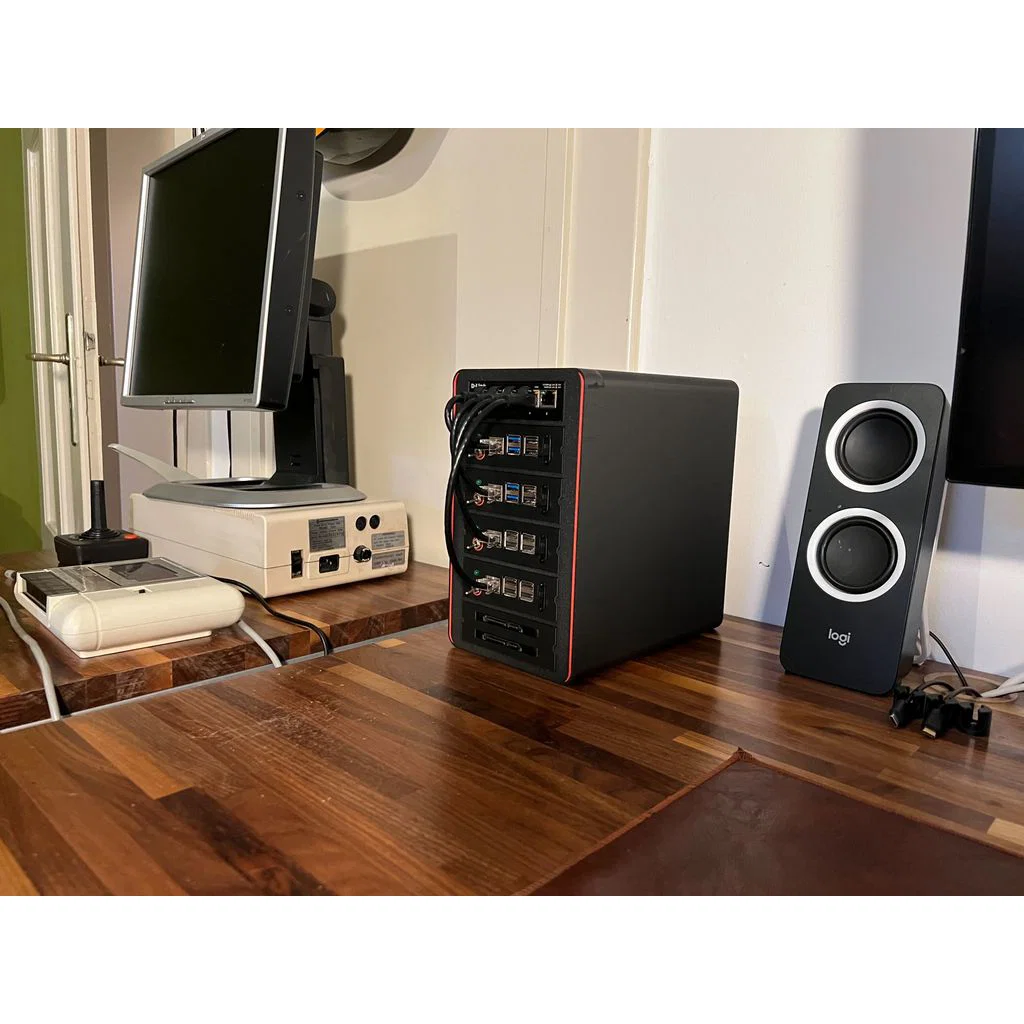

• Thiết kế thẩm mỹ chuyên nghiệp như một PC để bàn

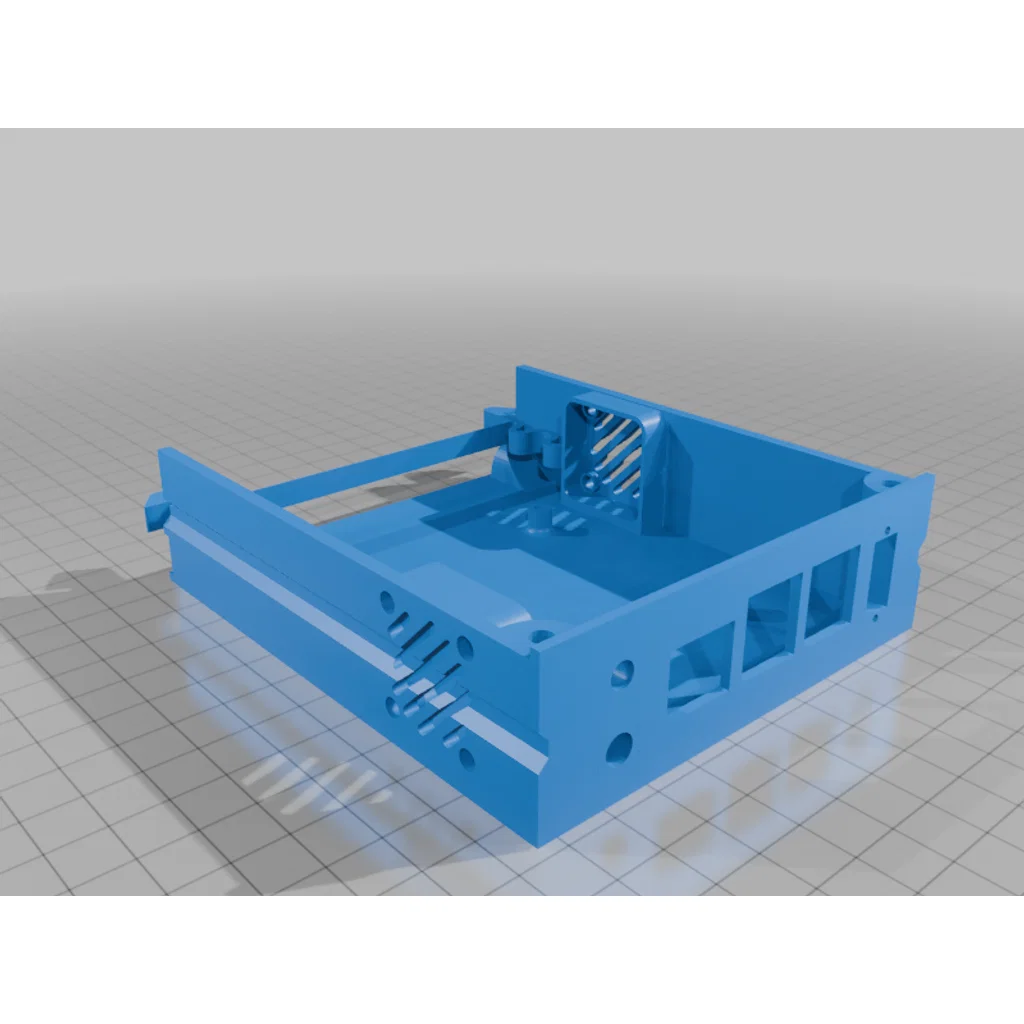

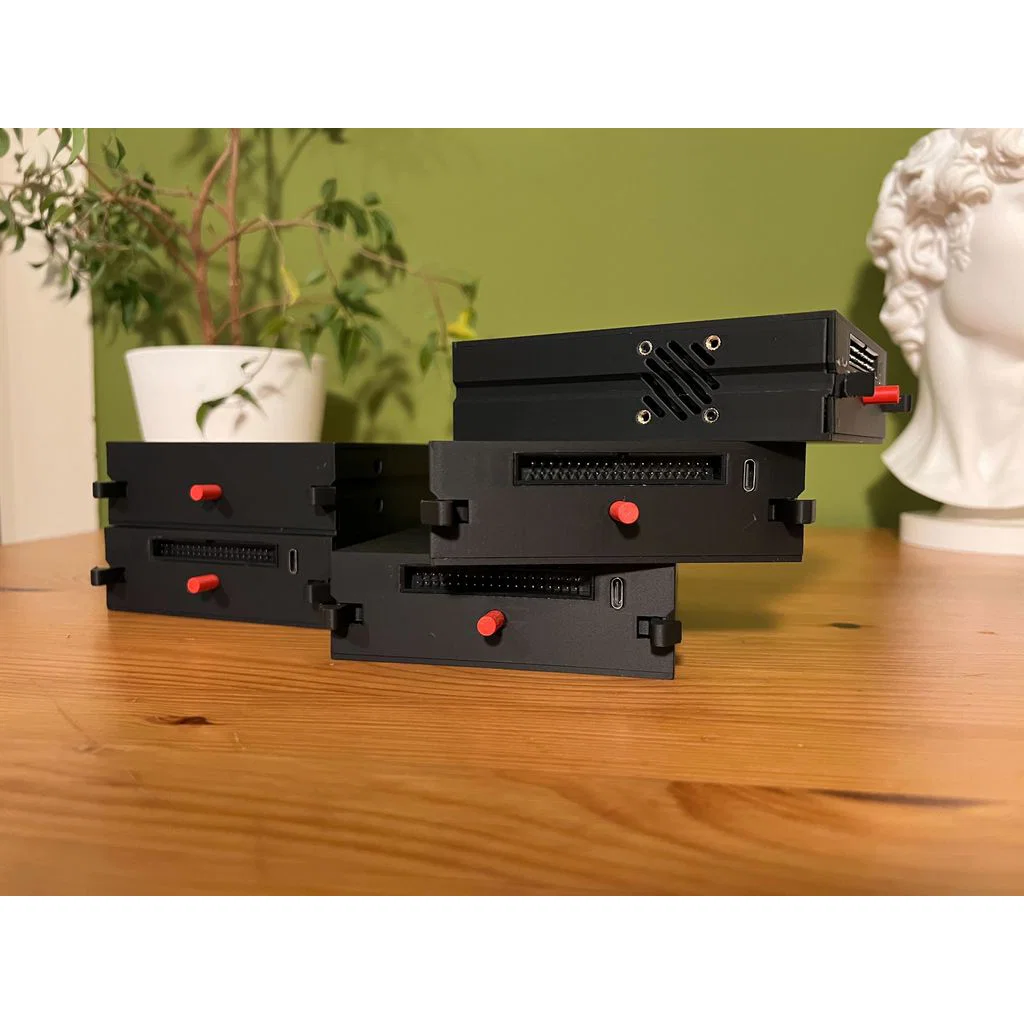

• Thiết kế mô-đun giúp dễ dàng tháo lắp và bảo trì

Ứng dụng:

• Thiết lập máy chủ gia đình (Home server)
• Thí nghiệm tính toán phân tán
• Điều phối cụm (Cluster orchestration: Nomad, Kubernetes)
• Tự động hóa DevOps (Ansible)
• Giám sát mạng và dịch vụ ghi nhật ký
• Chạy GitHub runners
• Các dự án giáo dục

Những thứ cần chuẩn bị:

• 64x miếng chèn ren nhiệt M3 (heat-set inserts)
• 18x miếng chèn ren nhiệt M2
• 64x ốc M3 (dài 6-8mm)

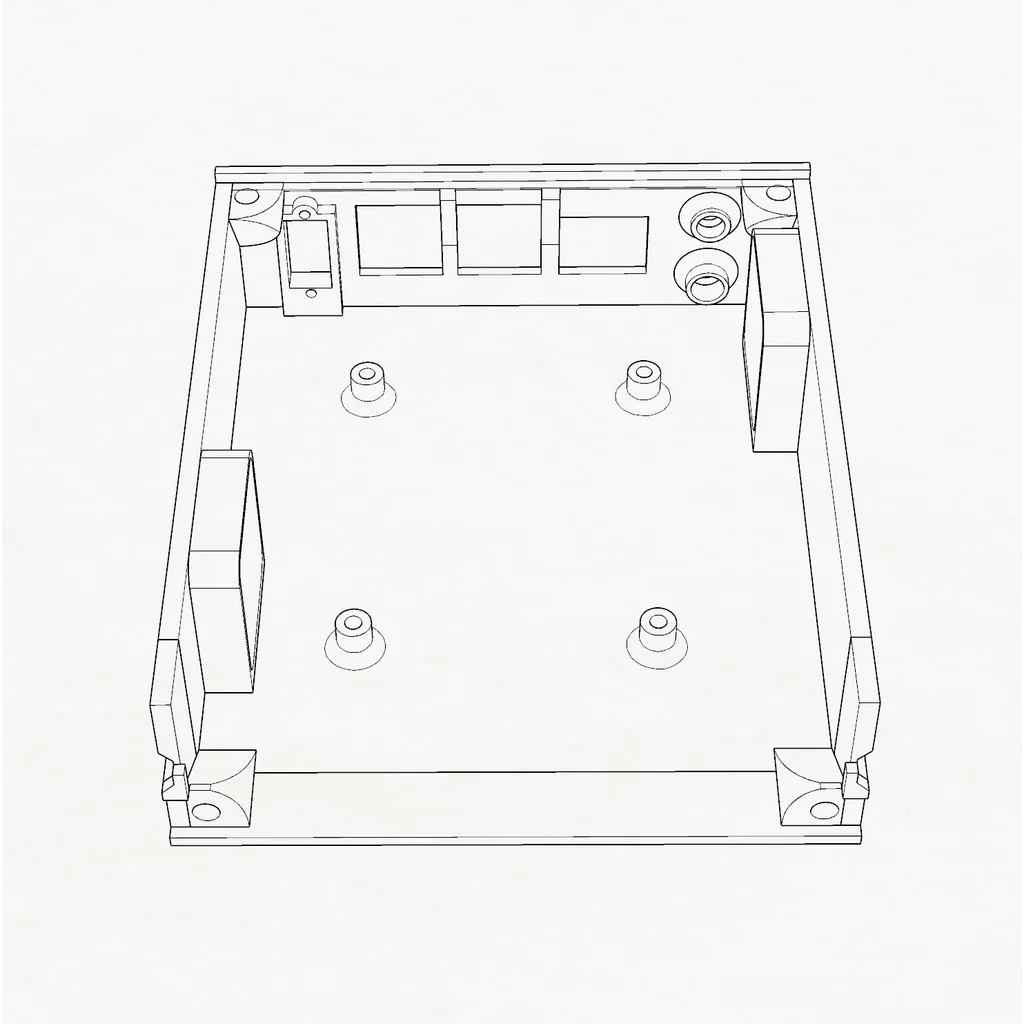

• 18x ốc M2 (cho đế gắn Pi và ổ cắm phía sau)
• 8x chân cắm 20x2 pin (tùy chọn để mở rộng)
• 2x chân cắm 5x2 pin (tùy chọn cho giao diện ngoài)
• 4x đèn LED xanh 3mm
• 4x công tắc nguồn dạng bập bênh
• 4x công tắc điều khiển quạt
• 14x quạt tản nhiệt 20x20x7mm
• 4x bo mạch chuyển đổi USB-C (đực + cái)
• Cáp nguồn và cáp dữ liệu
• Cáp USB để kết nối SSD

Lưu ý khi in:

Thiết kế này được in trên máy Bambu Lab X1 Carbon với AMS để tạo các chi tiết đa màu sắc. Tổng khối lượng in khoảng 1.5kg. Mỗi mô-đun cần khoảng 10 giờ để in với các thiết lập tiêu chuẩn. Vỏ case cluster này được thiết kế tối ưu luồng gió, với các đường dẫn khí riêng biệt để đảm bảo hiệu suất nhiệt tốt nhất ngay cả khi máy hoạt động hết công suất.
