Giá Treo Tua Vít Gắn Pegboard - Thanh Rail và Vít Modul

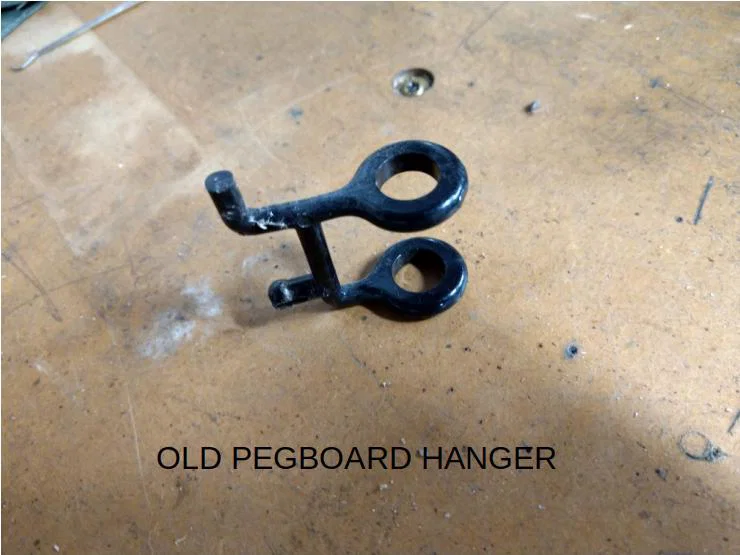

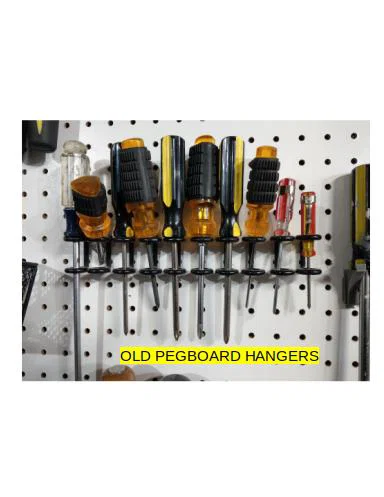

Đây là một cách tiếp cận mới (ít nhất là đối với mình) dành cho giá treo bảng pegboard: ốc vít pegboard. Chúng được thiết kế để sử dụng kèm với một thanh "rail" trên các loại bảng pegboard có khoảng cách lỗ là 25mm hoặc 1 inch. Những chiếc giá đỡ này thay thế cho loại móc treo tua vít mình từng dùng trước đây (xem ảnh móc treo hình tròn đôi). Mẫu móc cũ có hai nhược điểm:

• Không vừa với các loại tua vít quá lớn hoặc quá nhỏ
• Cần một khoảng trống bên trên để rút tua vít dài ra, gây lãng phí không gian trên bảng

Mình đã thử nghiệm ốc vít pegboard trên bảng ván ép (fiberboard) và chúng hoạt động rất tốt. Mình chưa rõ liệu chúng có tương thích với các loại bảng chất liệu khác (như nhựa hoặc kim loại) hay không.

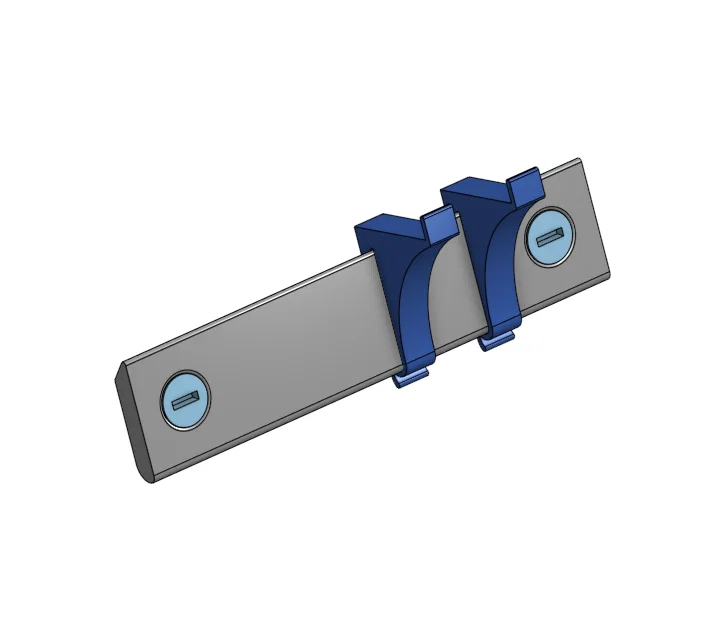

Mỗi bộ giá đỡ bao gồm vài mảnh ghép:

• Một thanh "rail" dài 5 inch hoặc 125mm
• Hai "ốc vít pegboard" để cố định thanh ray vào bảng
• Các "móc treo" (dùng theo cặp), kẹp trực tiếp vào thanh ray

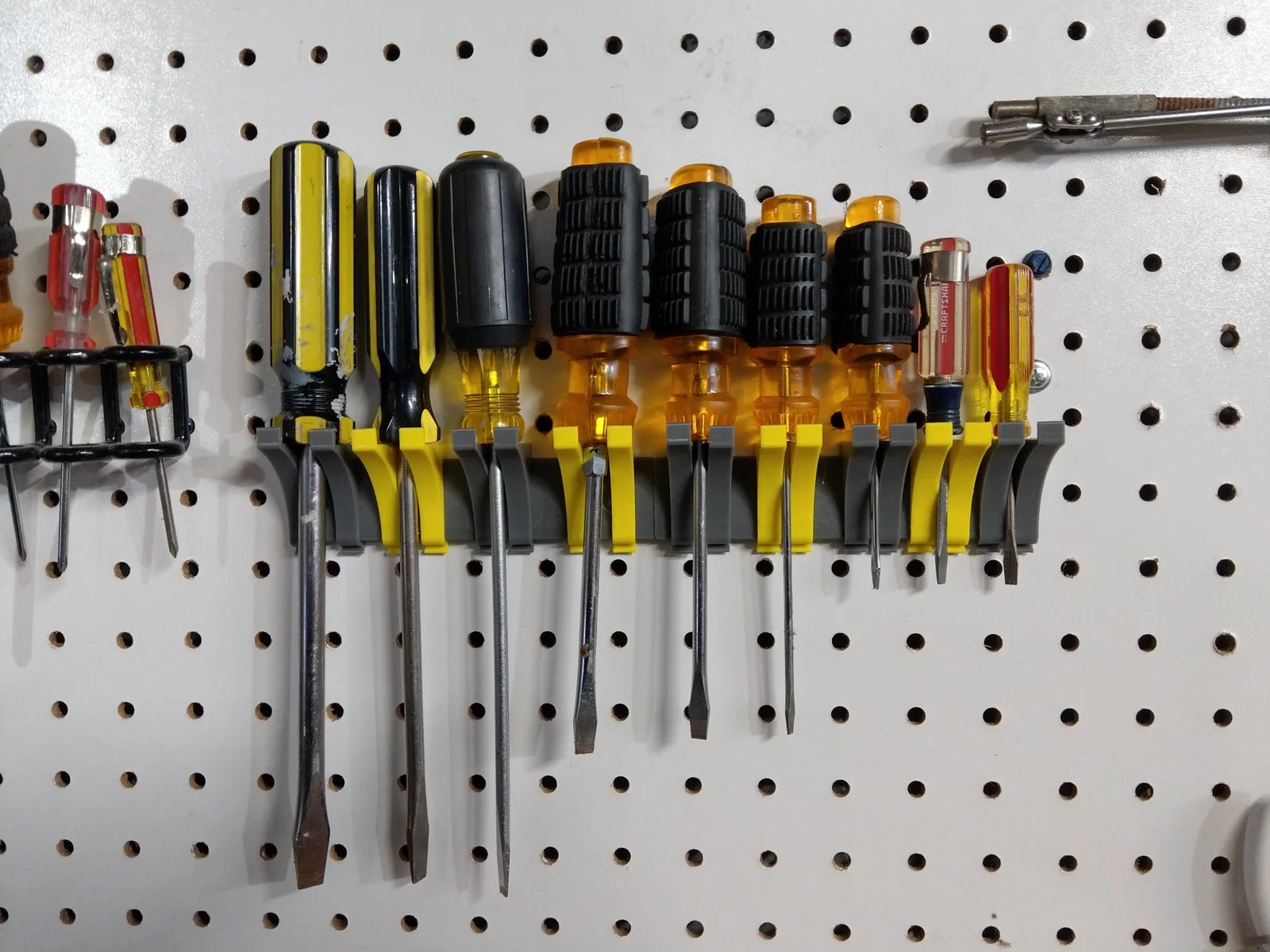

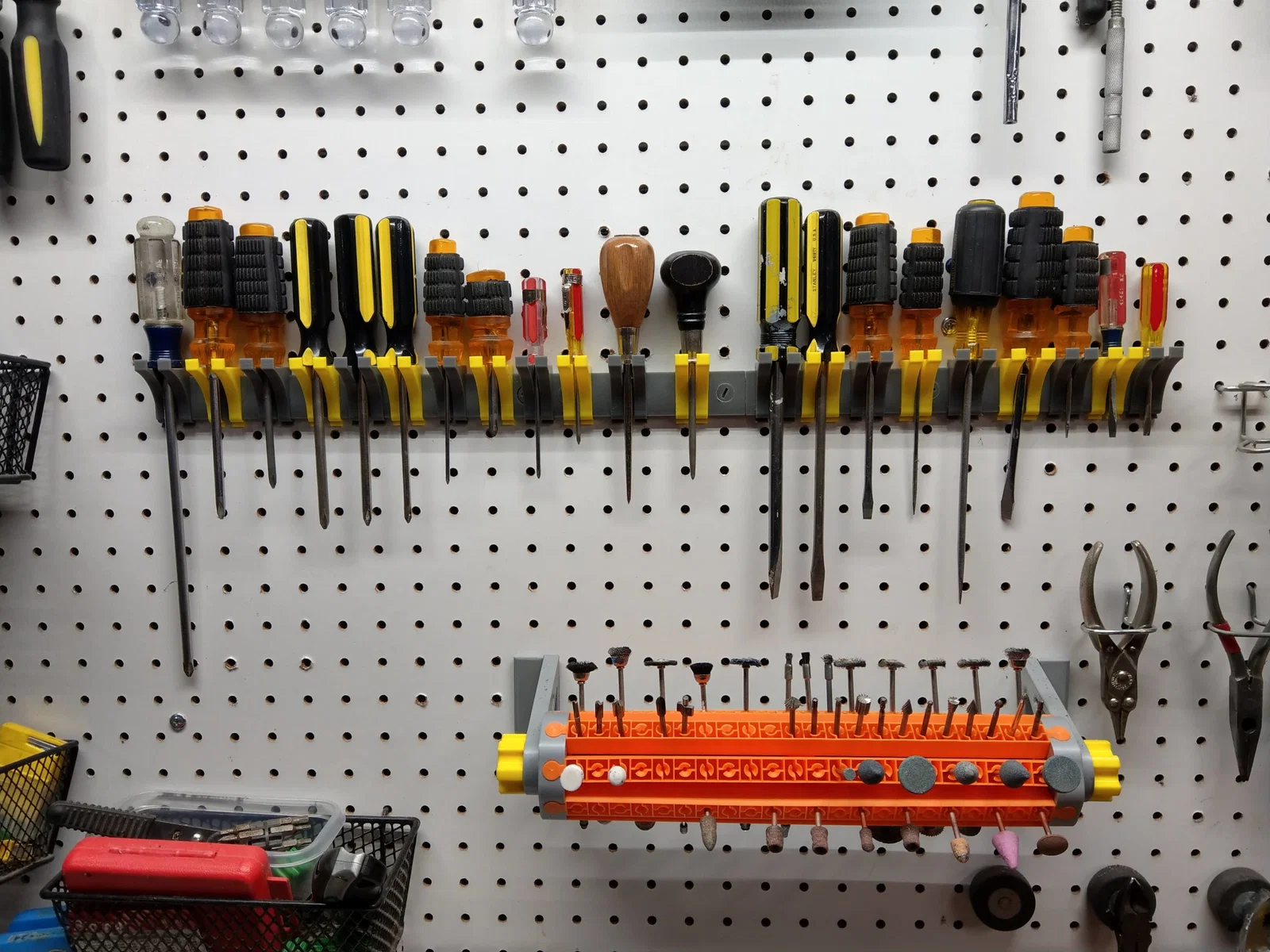

Các thanh ray có thể ghép nối tiếp nhau trên bảng, nên bạn có thể thoải mái lắp bao nhiêu tùy thích.

Lưu ý thêm về thiết kế: Mình từng thử nghiệm loại móc treo liền khối, nhưng thấy rằng in dạng hai mảnh sẽ linh hoạt hơn vì có thể điều chỉnh khoảng cách giữa các mảnh để vừa với tua vít có đường kính khác nhau. Ngoài ra, thiết kế hai mảnh giúp in theo hướng tối ưu, tiết kiệm nhựa và giảm thời gian in đáng kể.

File CAD OnShape 3D nằm ở đây:

https://cad.onshape.com/documents/990d81c88c100032631c048b/w/141696e95f8a6020e6b54088/e/b2f5bd6140b4c8787d118432

Cách sử dụng

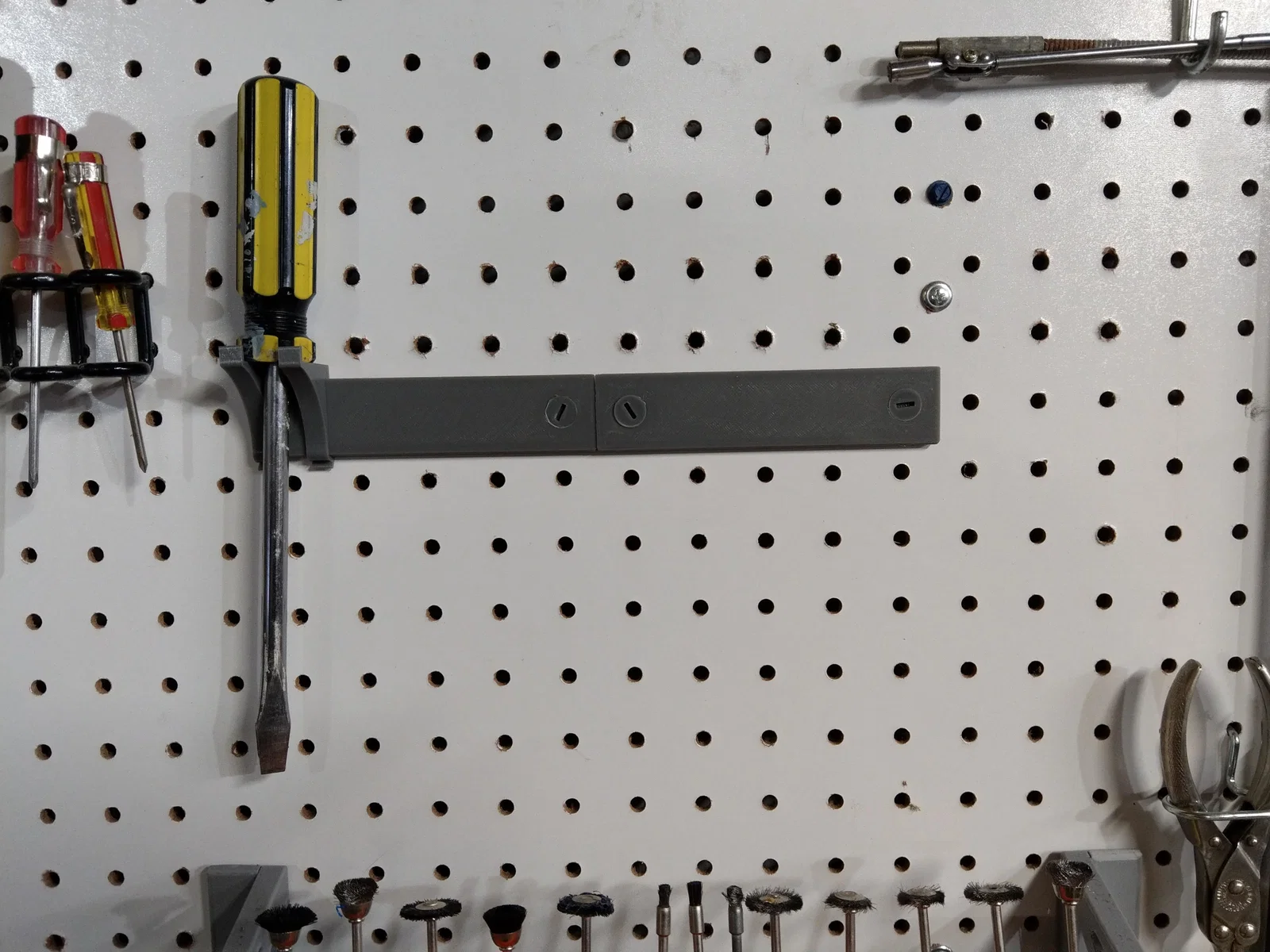

Để lắp ráp, hãy dùng hai ốc vít pegboard để cố định thanh ray lên bảng. Kẹp hai móc treo vào thanh ray cho mỗi tua vít và tùy chỉnh khoảng cách. Đặt các thanh ray với cạnh cong hướng xuống dưới. Nếu lắp nhiều thanh, hãy kiểm tra kỹ để tránh vướng vào các thanh đỡ phía sau bảng.

Lưu ý: Khi bắt vít, ban đầu bạn có thể cần nhấn mạnh tay một chút để ren ốc "bám" vào bảng. Bạn có thể siết vừa đủ chặt, nhưng đừng vặn quá mạnh tay kẻo gãy đầu ốc.

Mình thường kẹp hai móc vào trước, sau đó đặt tua vít lên và trượt móc trên thanh ray để tìm vị trí ưng ý nhất. Nếu cần tháo móc, bạn chỉ cần dùng cái lẫy nhỏ ở đáy để "gỡ kẹp" là xong.

Hướng dẫn in

In bằng nhựa PLA sử dụng các file 3mf được cung cấp.

• Đặt móc treo nằm nghiêng khi in
• In các thanh ray với phần vát (countersink) nằm phía dưới
• In ốc vít với phần đầu hướng xuống dưới

Chọn loại thanh ray (hệ mét hoặc hệ inch) phù hợp với bảng của bạn. Các móc treo dùng chung được cho cả hai loại thanh ray.

Mình khuyên bạn nên in các mảnh móc treo bằng hai màu khác nhau và xen kẽ màu cho từng cặp; cách này giúp bạn dễ dàng nhận diện từng "bộ" móc hơn khi đã lấy tua vít ra khỏi bảng.
