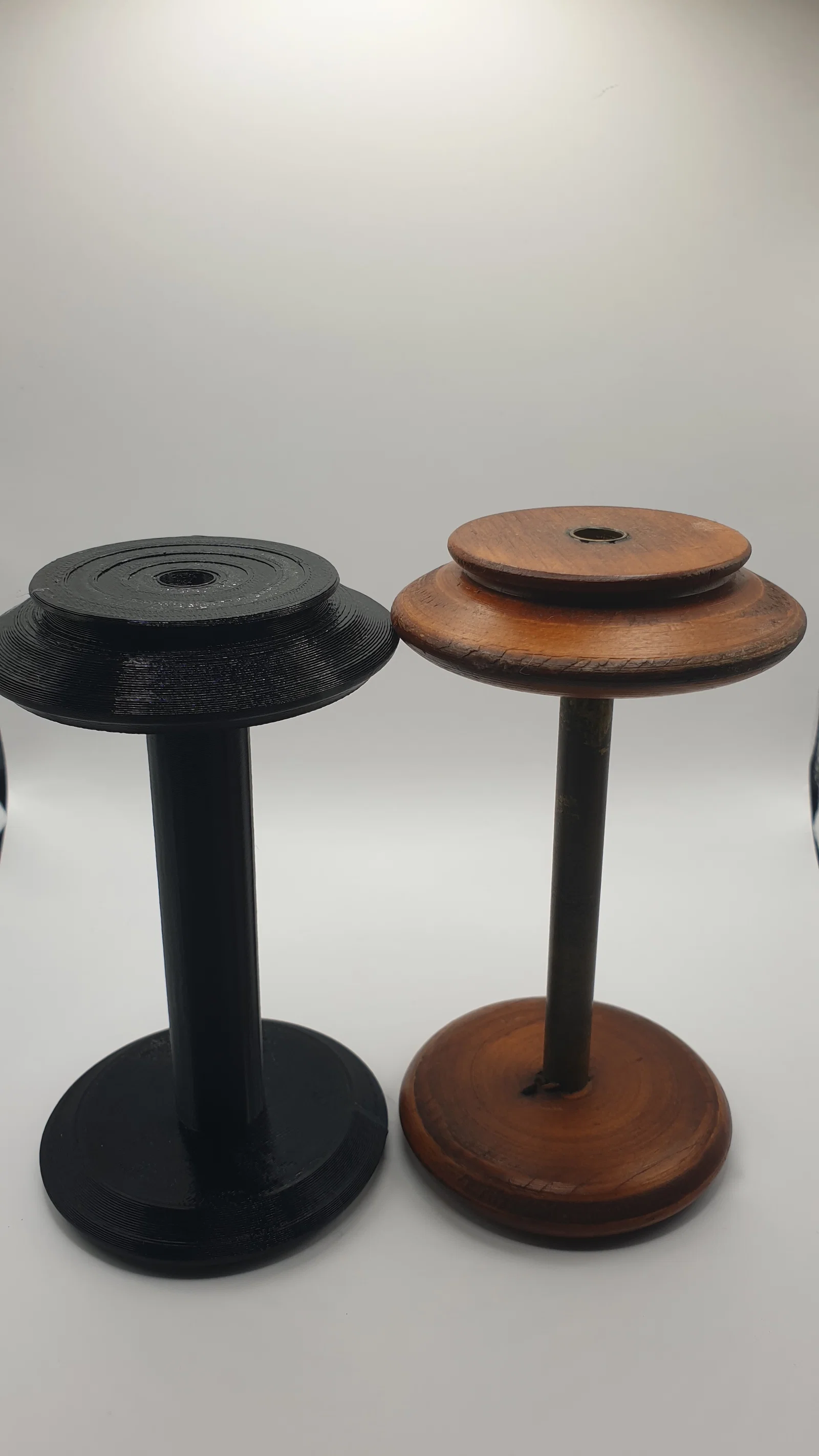

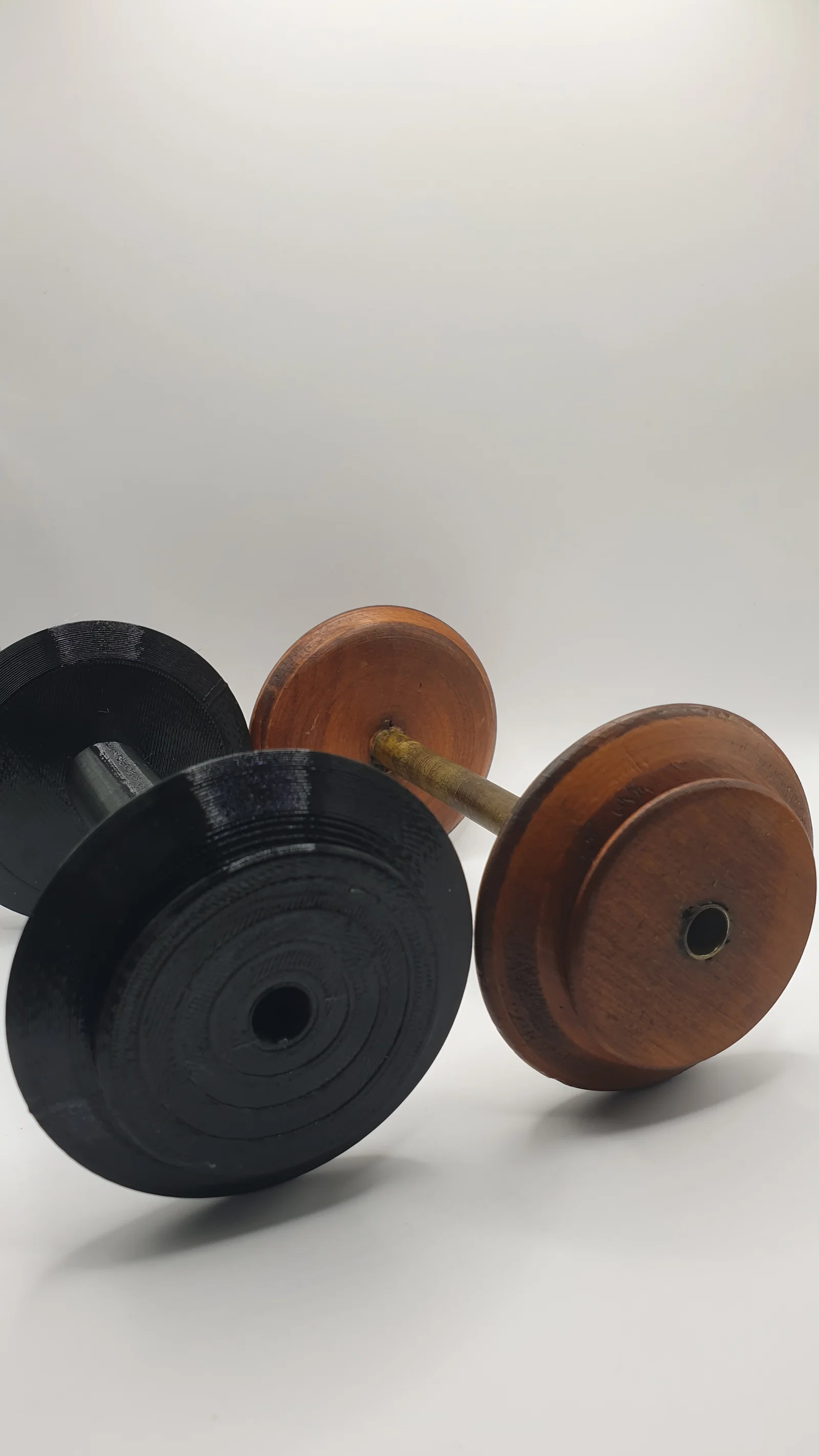

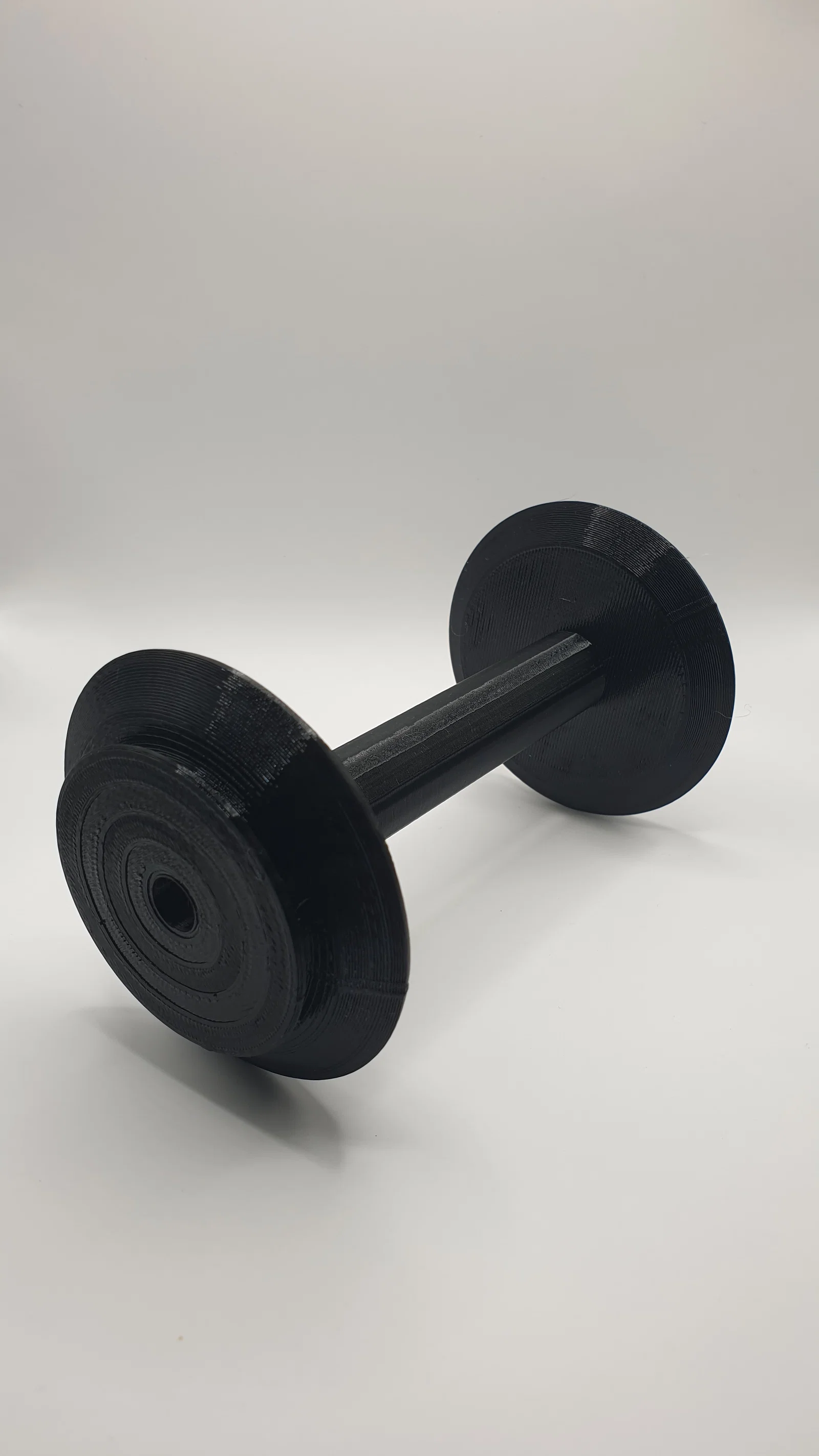

Suốt chỉ E.R Cole Bobbin in 3D

Mẫu suốt chỉ (bobbin) in 3D dành cho máy kéo sợi hai truyền động (double drive) E.R Cole hoặc các loại tương tự.

Khi vận hành hệ thống hai truyền động, tỷ lệ giữa đường kính puly của suốt chỉ và đường kính puly của bánh xe (whorl) phải thật chuẩn xác để sợi có thể được cuộn vào suốt với tốc độ phù hợp.

Nếu bạn muốn tùy chỉnh mẫu này cho một loại máy kéo sợi hai truyền động khác, bạn có thể cần thực hiện vài điều chỉnh nhỏ trong phần mềm slicer.

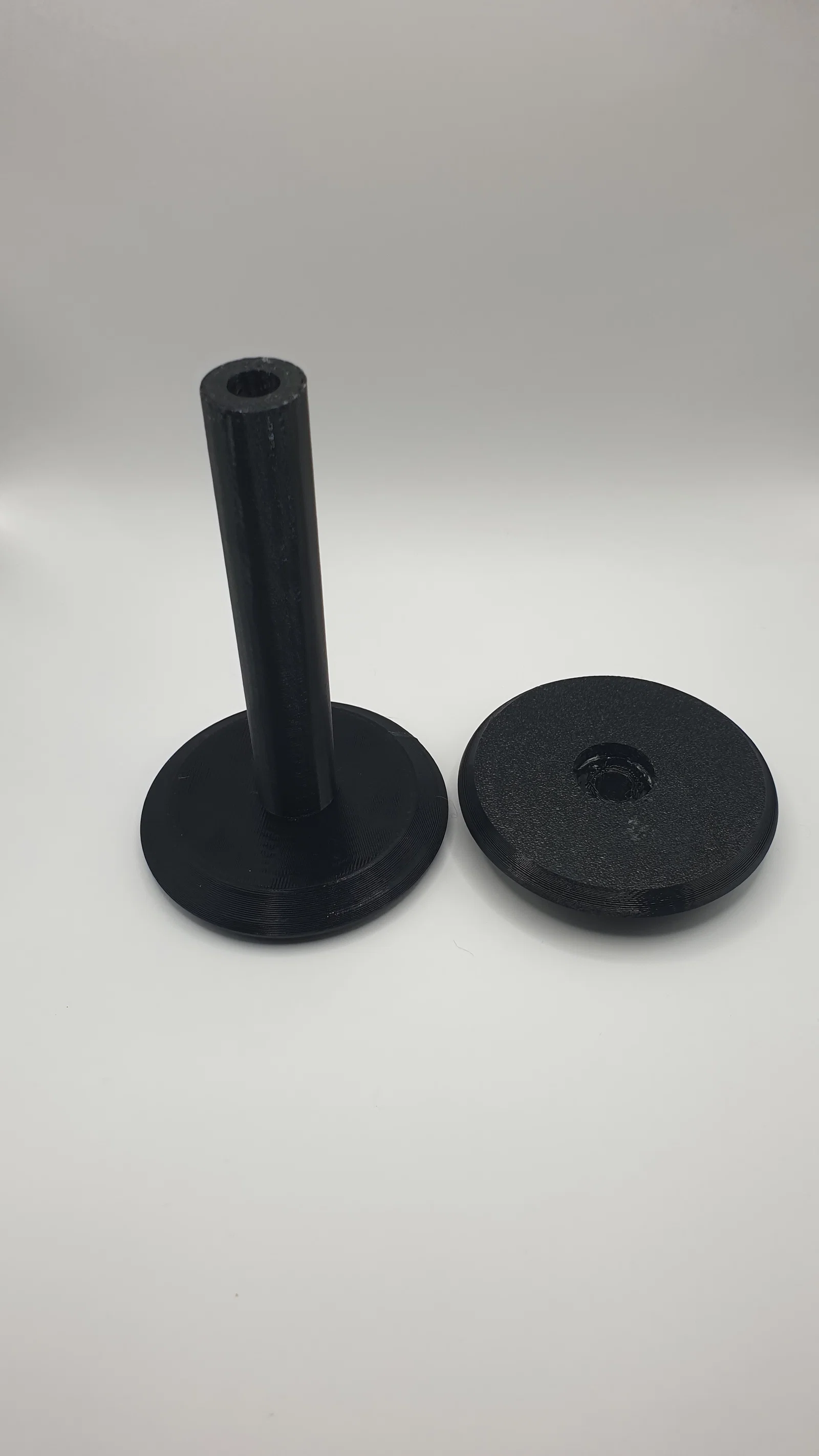

Suốt chỉ này được in làm hai phần, sau đó chỉ cần ghép lại với một chút keo dán.

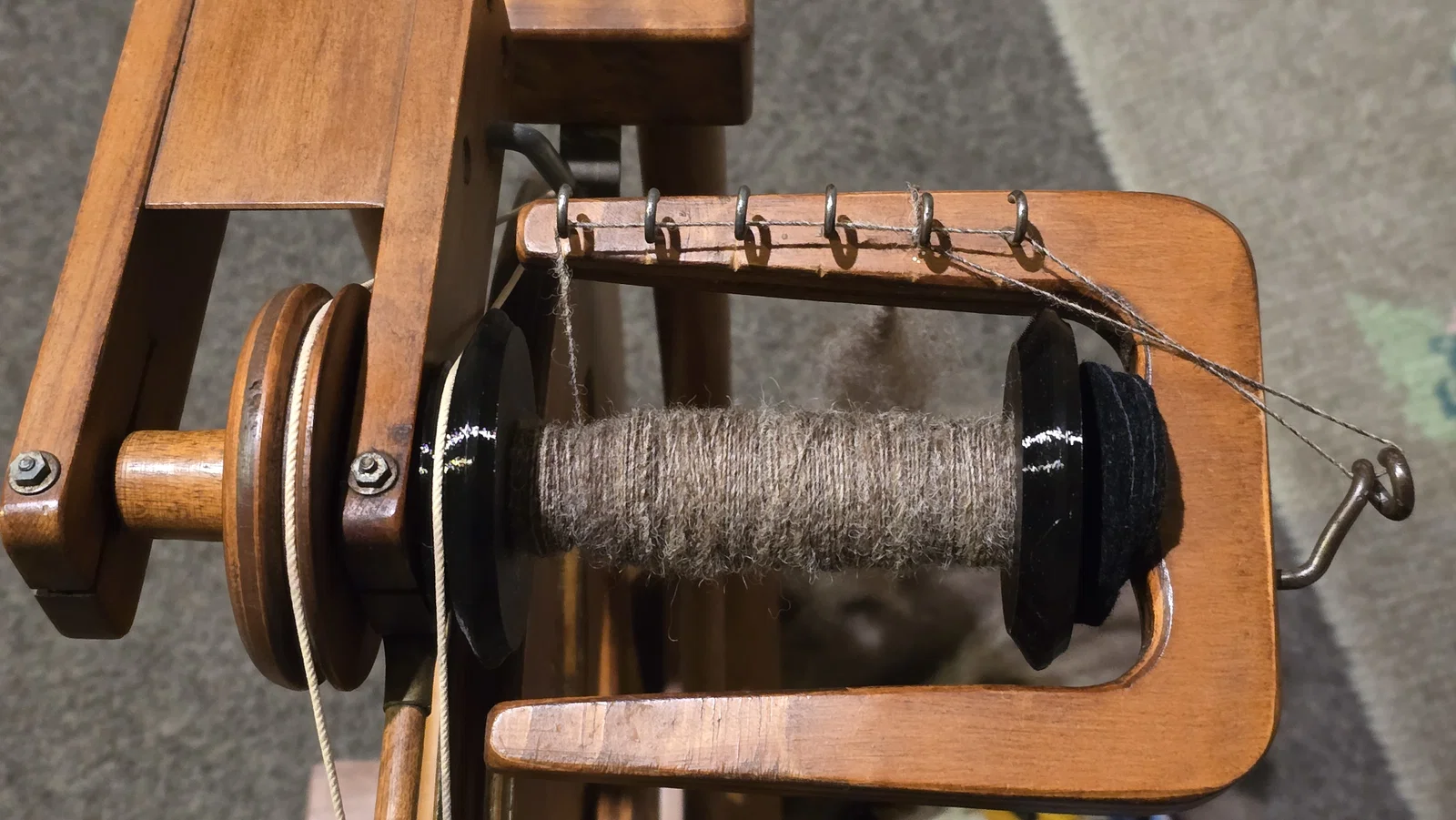

Nếu bạn gặp tình trạng dây đai truyền động (drive band) bị tuột khỏi suốt, có thể do puly của suốt không thẳng hàng với dây đai. Bạn có thể khắc phục vấn đề này bằng cách dùng thêm các miếng đệm bằng nỉ (xem hình).

Nên in các mặt phẳng hướng xuống dưới. Phần nhỏ hơn cần có hỗ trợ (supports) ở vị trí khớp nối với phần lớn hơn.
