Giá treo loa (Edifier R1280DB và các mẫu tương tự)

Giá treo loa (Edifier R1280DB và các loại tương tự)

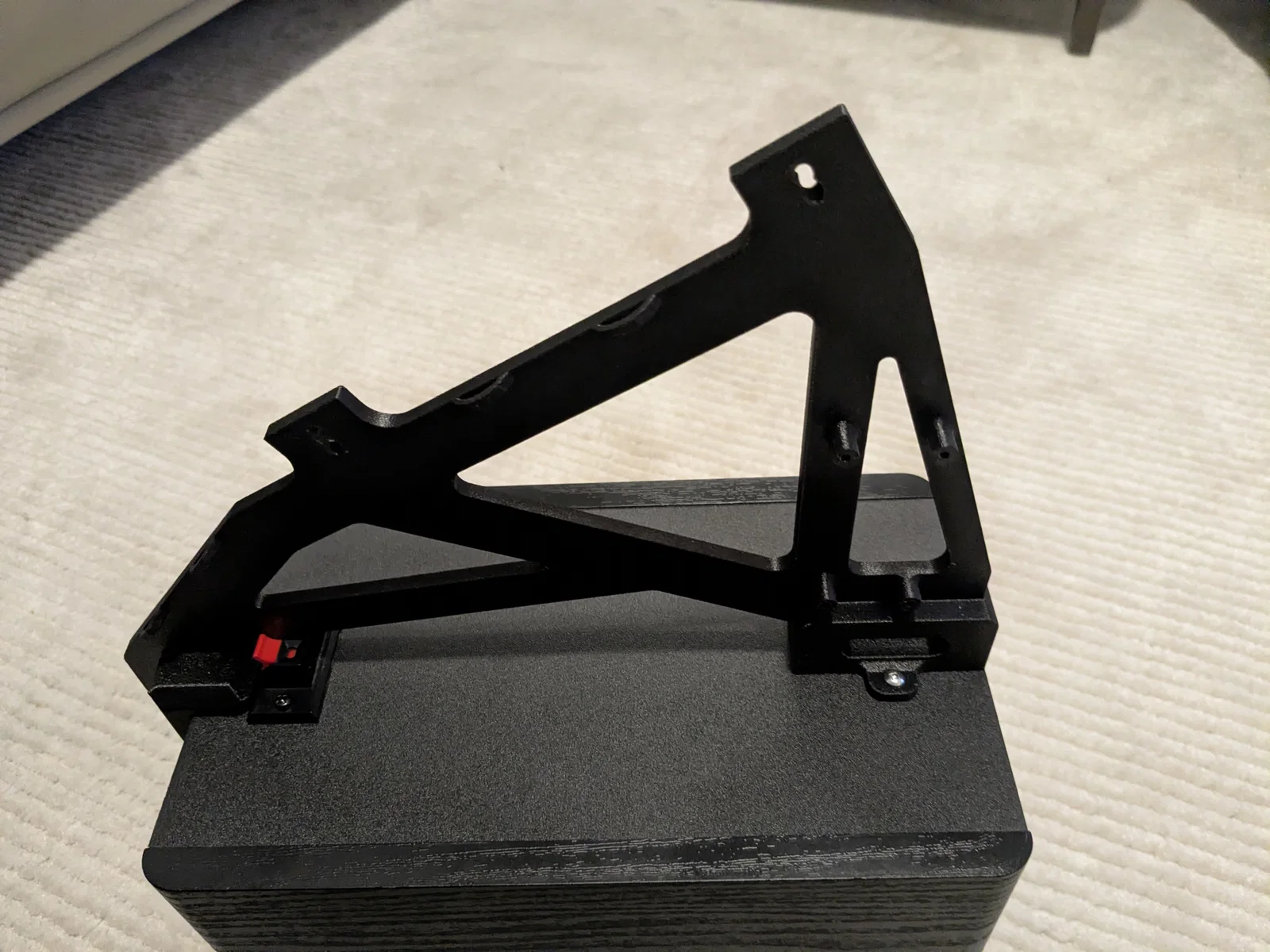

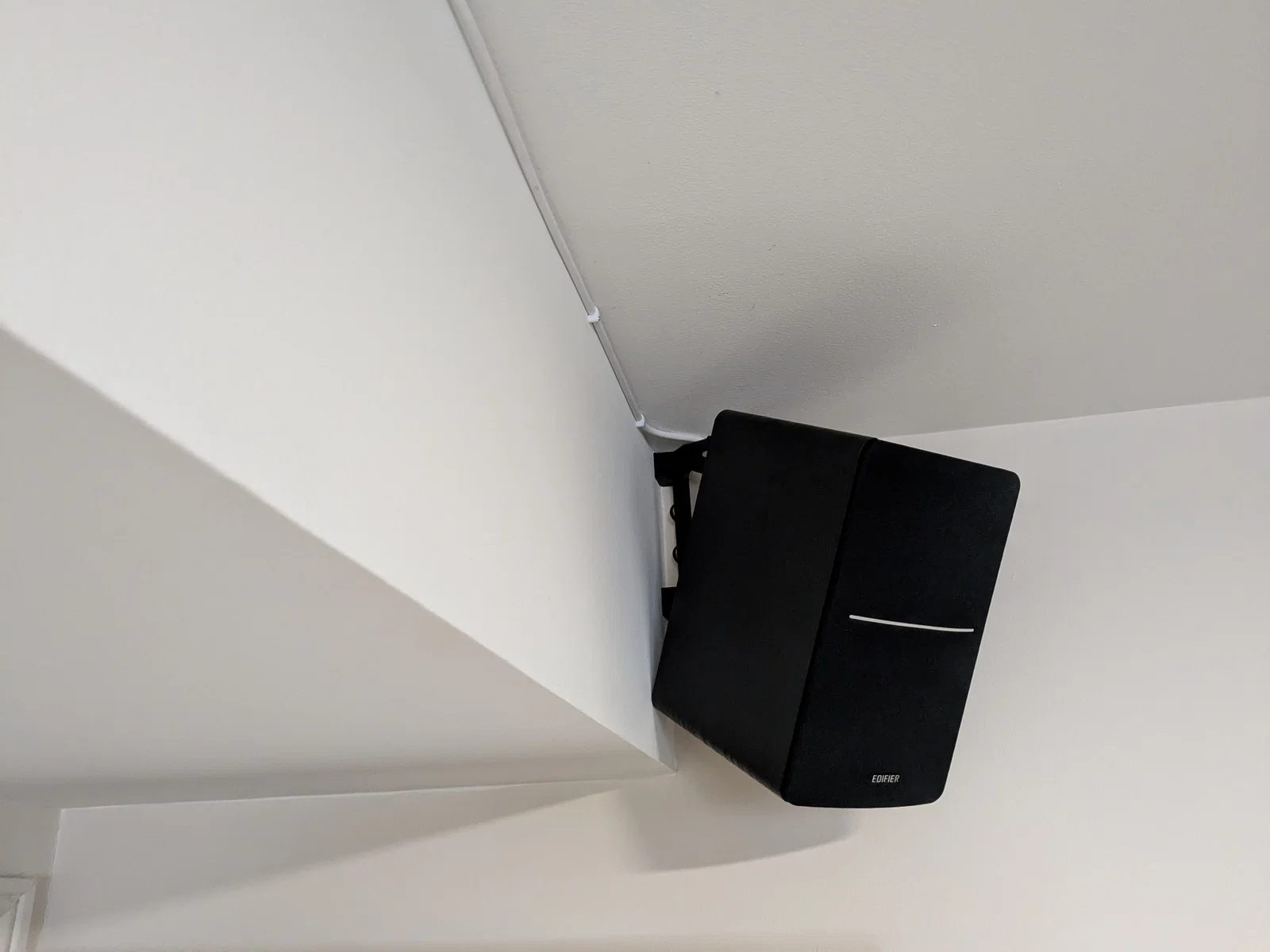

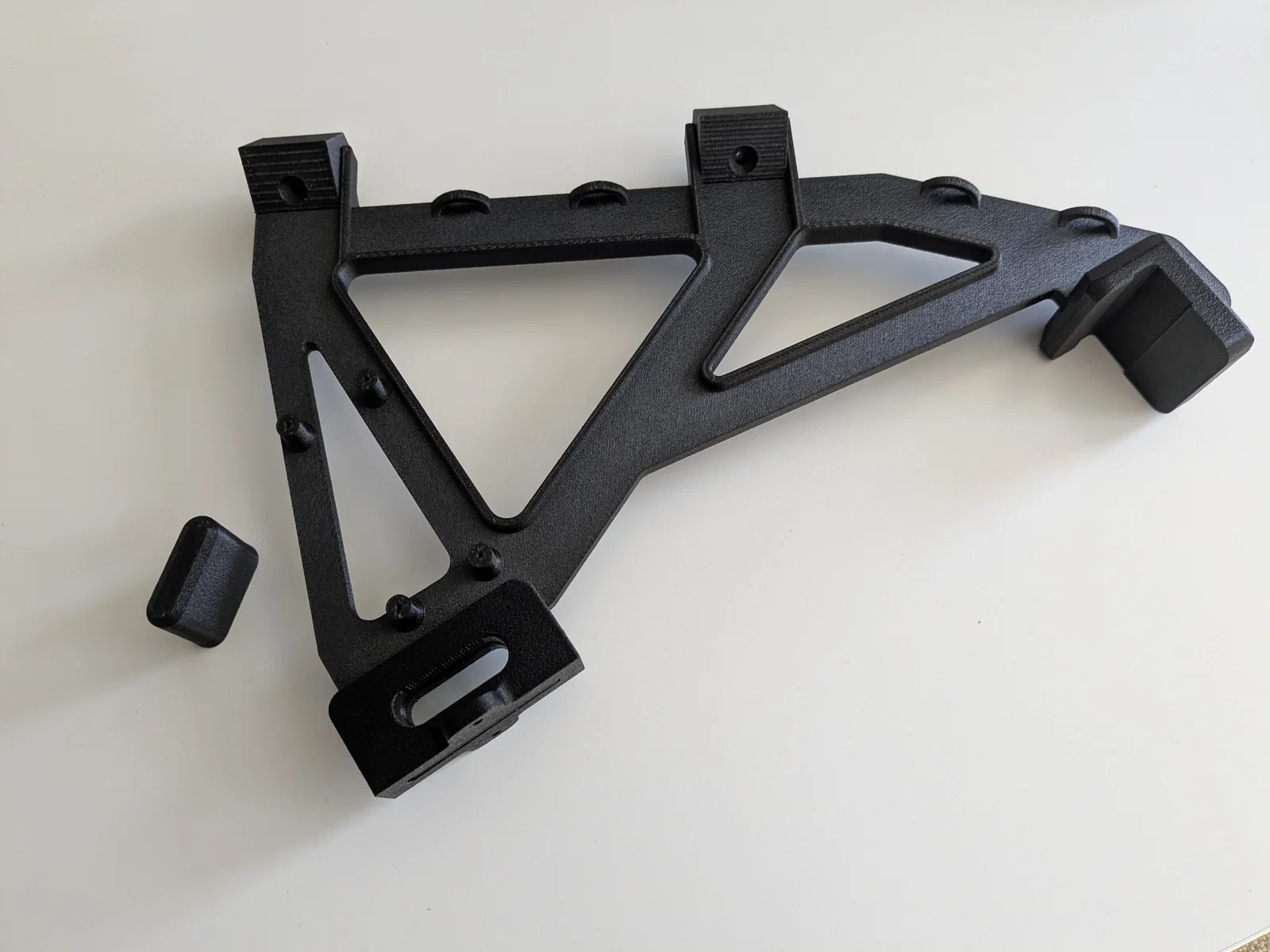

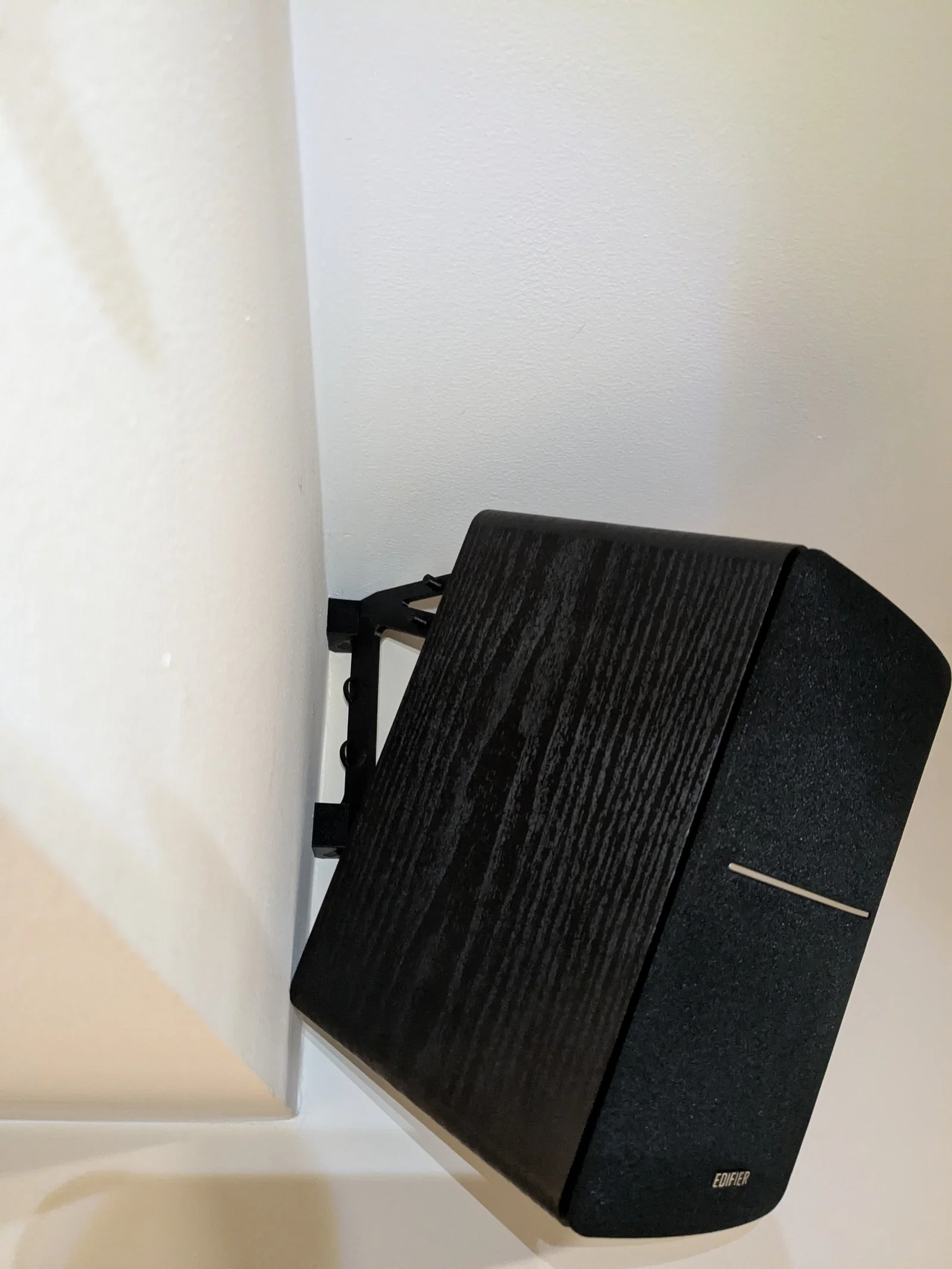

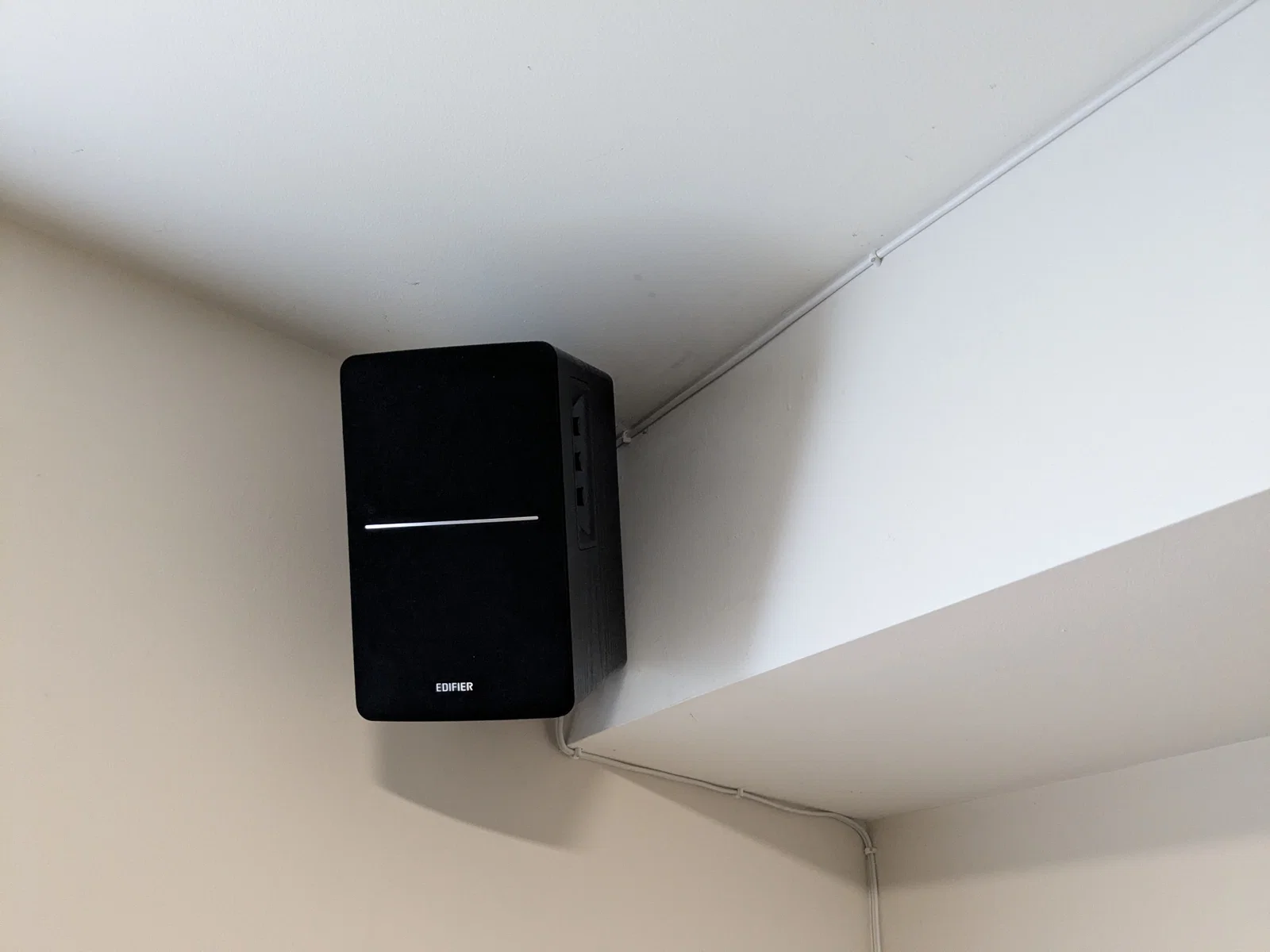

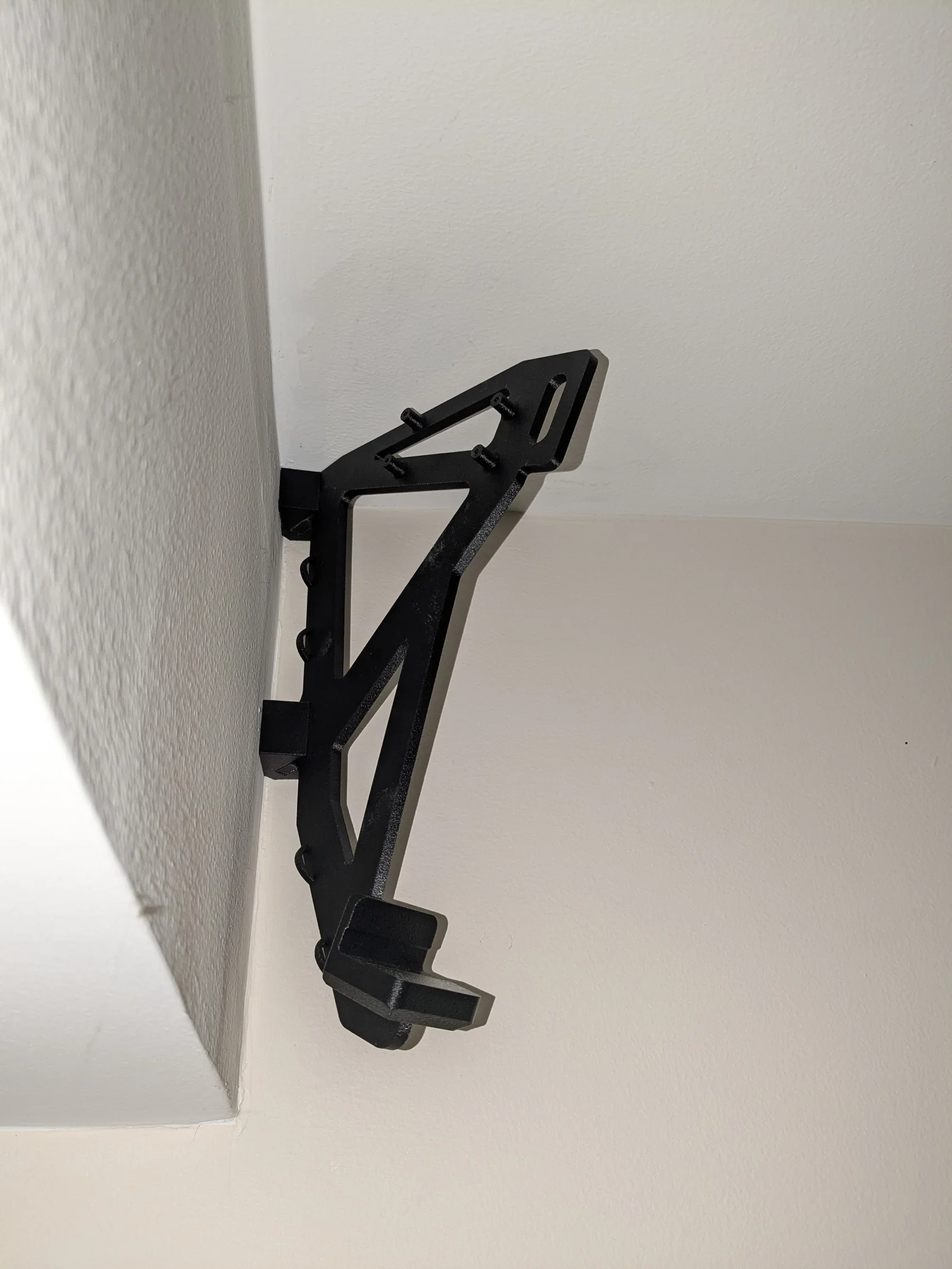

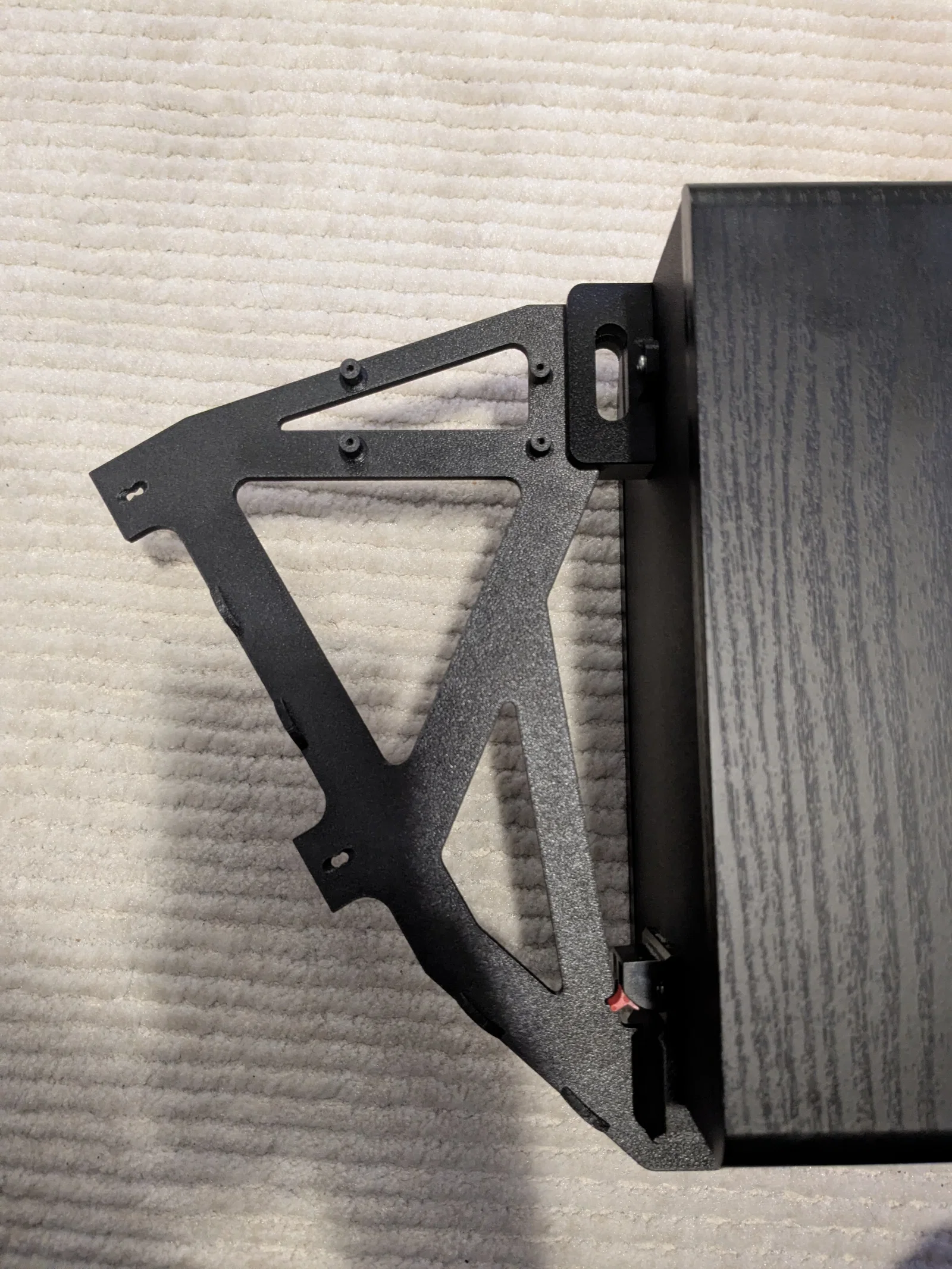

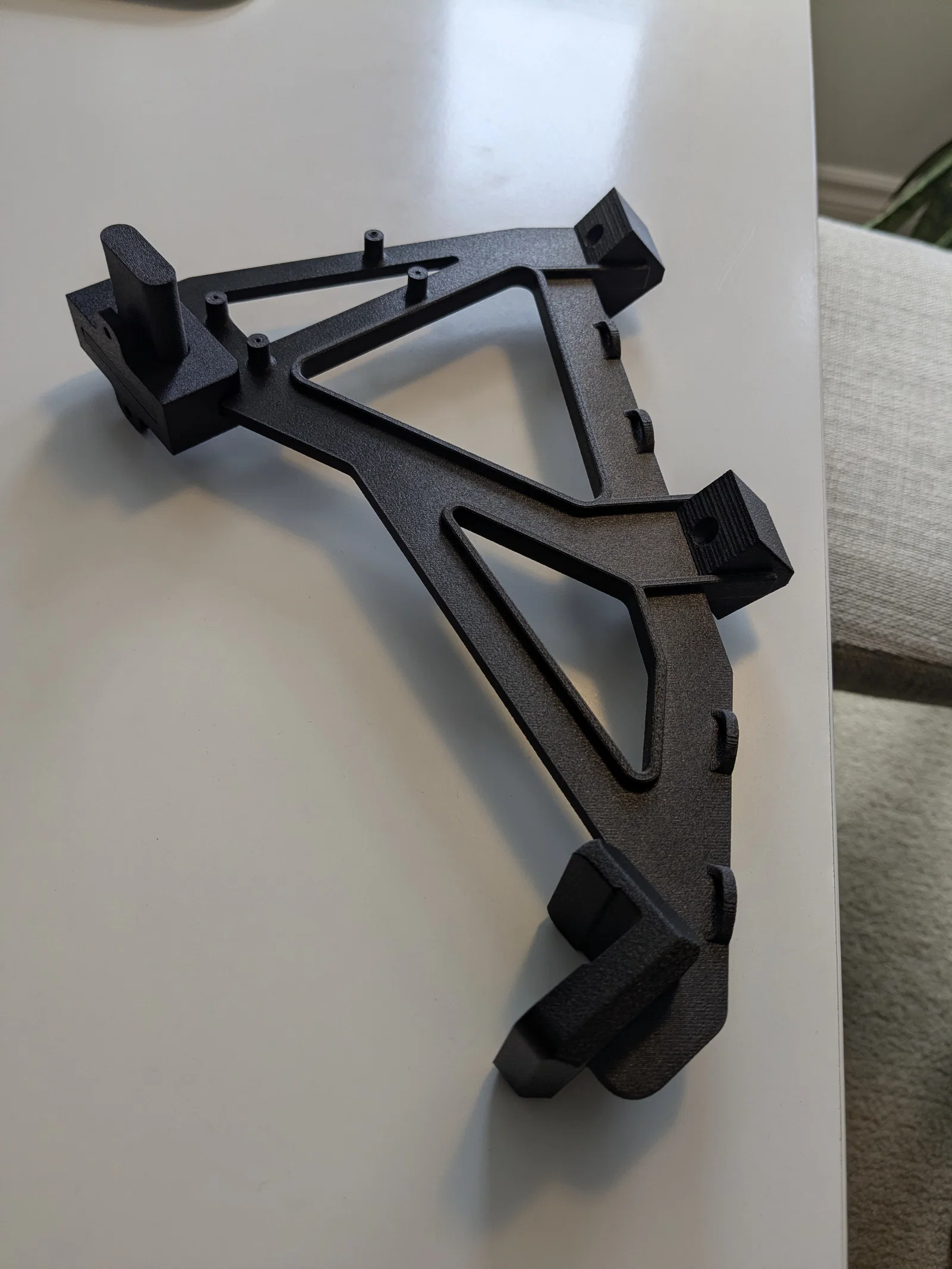

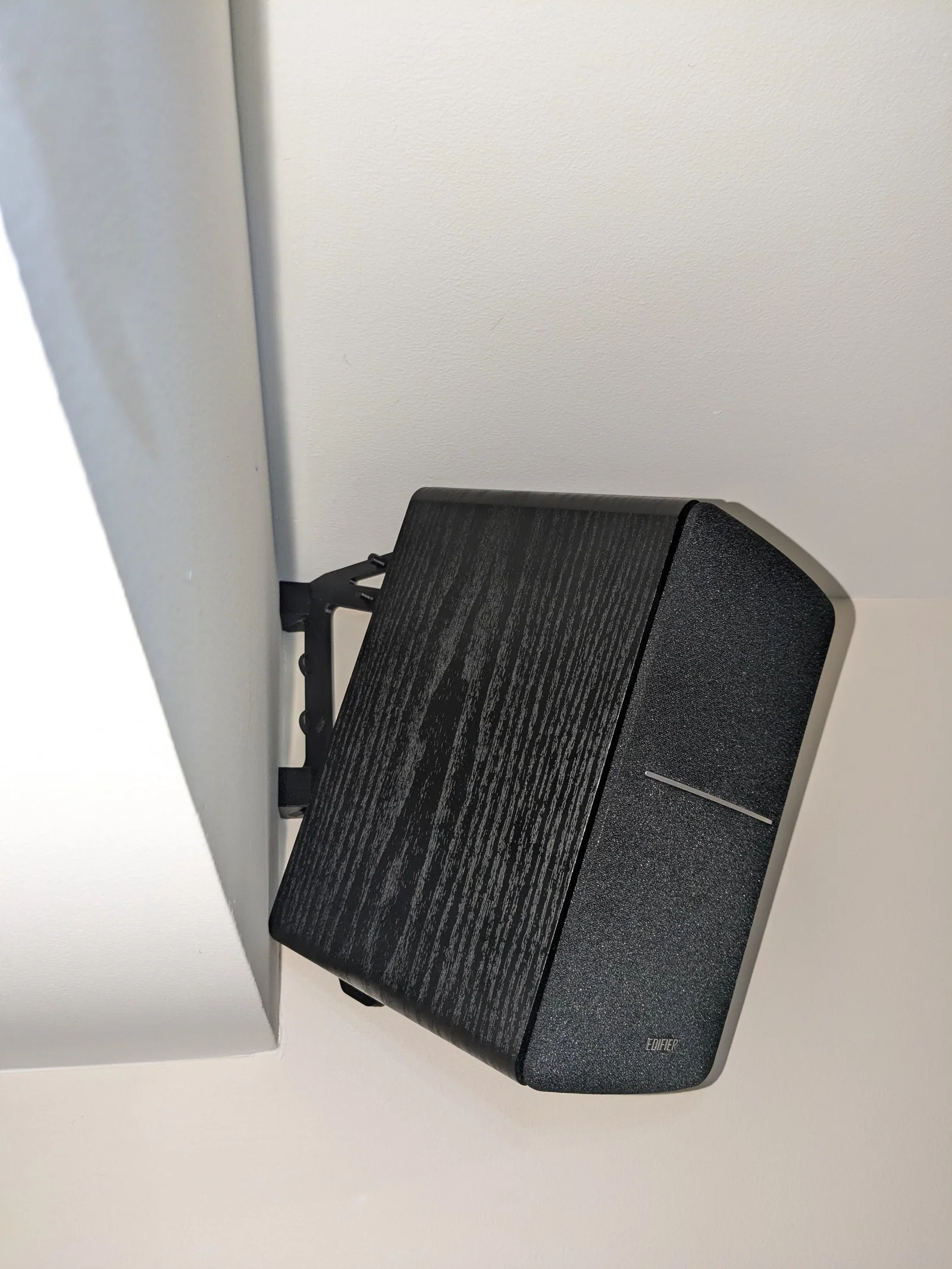

Đây là bộ giá treo loa gắn tường hoặc gắn góc, được thiết kế riêng cho loa Edifier R1280DB nhưng cũng tương thích với mọi loại loa bookshelf có kích thước tương đương (nếu loa rộng hơn sẽ bị chạm tường ở hai bên). Loa sẽ hướng xuống một góc 30° và chếch ra 45° so với mặt tường. Phần móc treo ở trên cùng sẽ chịu lực chính (bộ phận yoke được bắt vít vào phía trên loa và gài vào khe trên giá), trong khi phần bệ đỡ ở dưới sẽ giúp cố định loa và chia sẻ trọng lượng nếu giá bị võng theo thời gian. Giá được gắn vào tường thông qua hai "tai" ở phía sau. Vì bản thân giá khá phẳng, mỗi tai sẽ được kẹp chặt bởi một miếng đệm nhỏ (in kèm với giá) bằng một con vít xuyên qua cả hai. Miếng đệm này đóng hai vai trò: vừa làm miếng lót cho vít, vừa là nêm 45°.

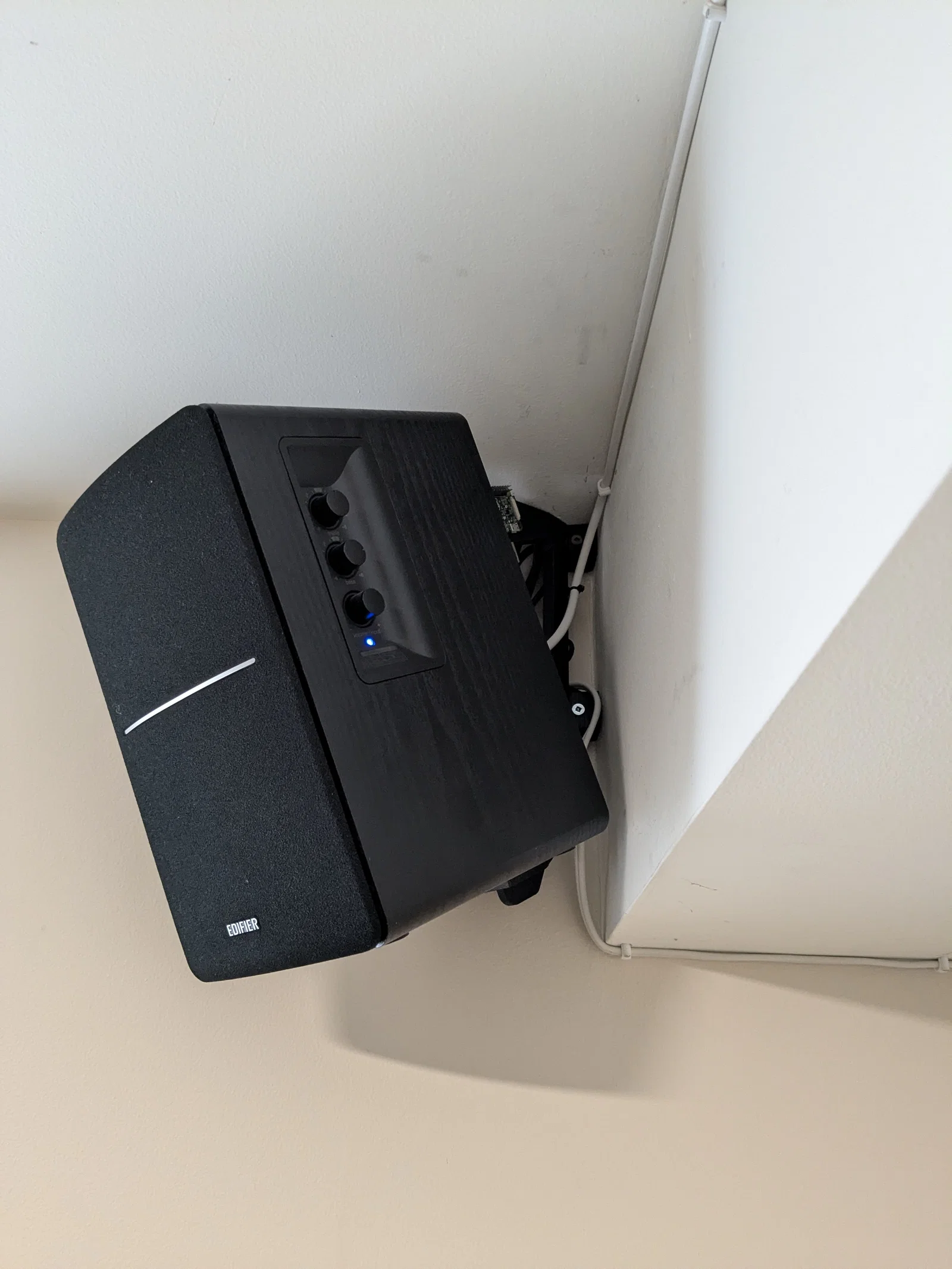

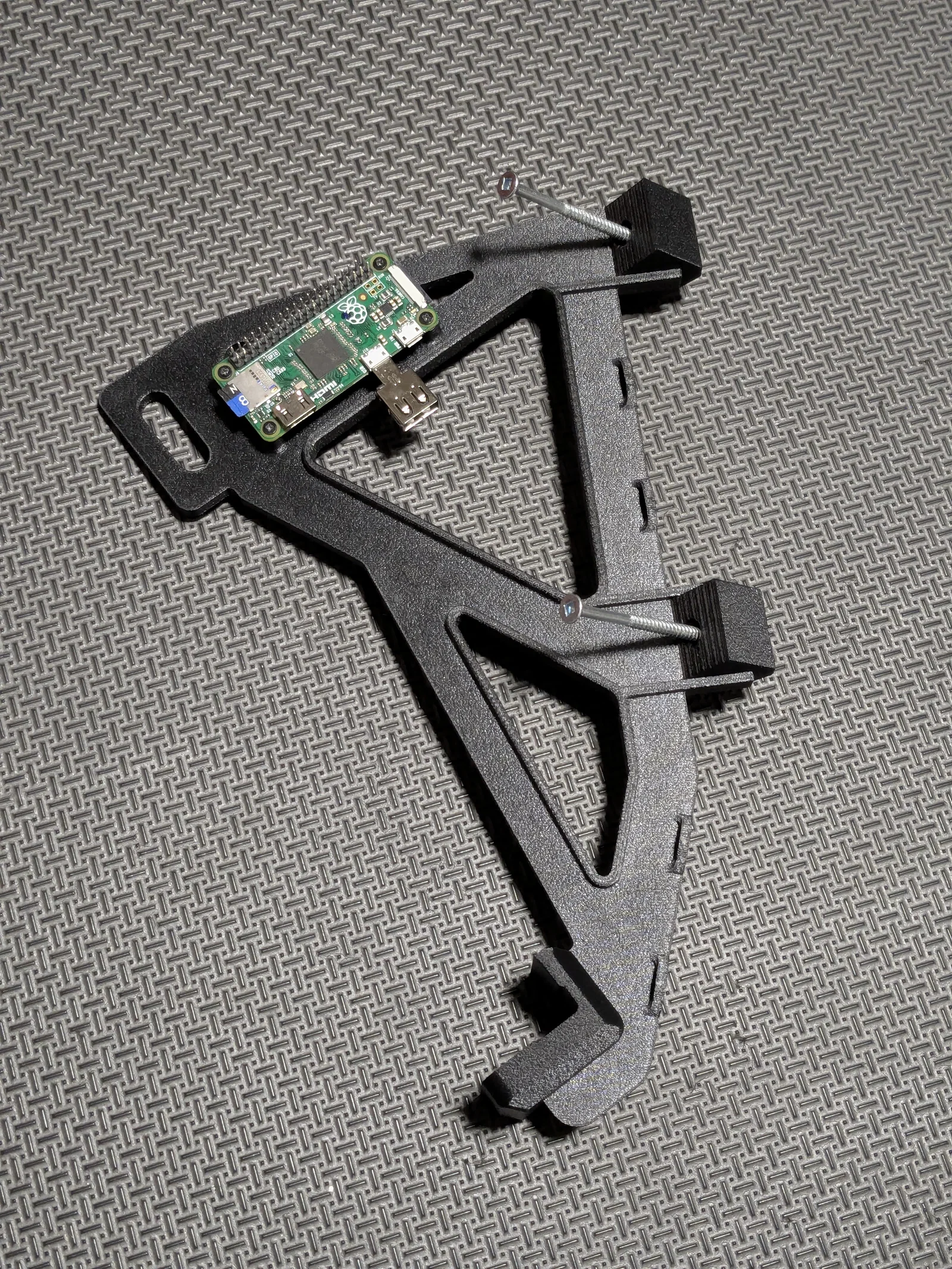

Phần giá treo còn tích hợp sẵn các chốt đỡ cho Raspberry Pi Zero bên hông, cùng với các rãnh đi dây gọn gàng bằng dây rút xung quanh khung.

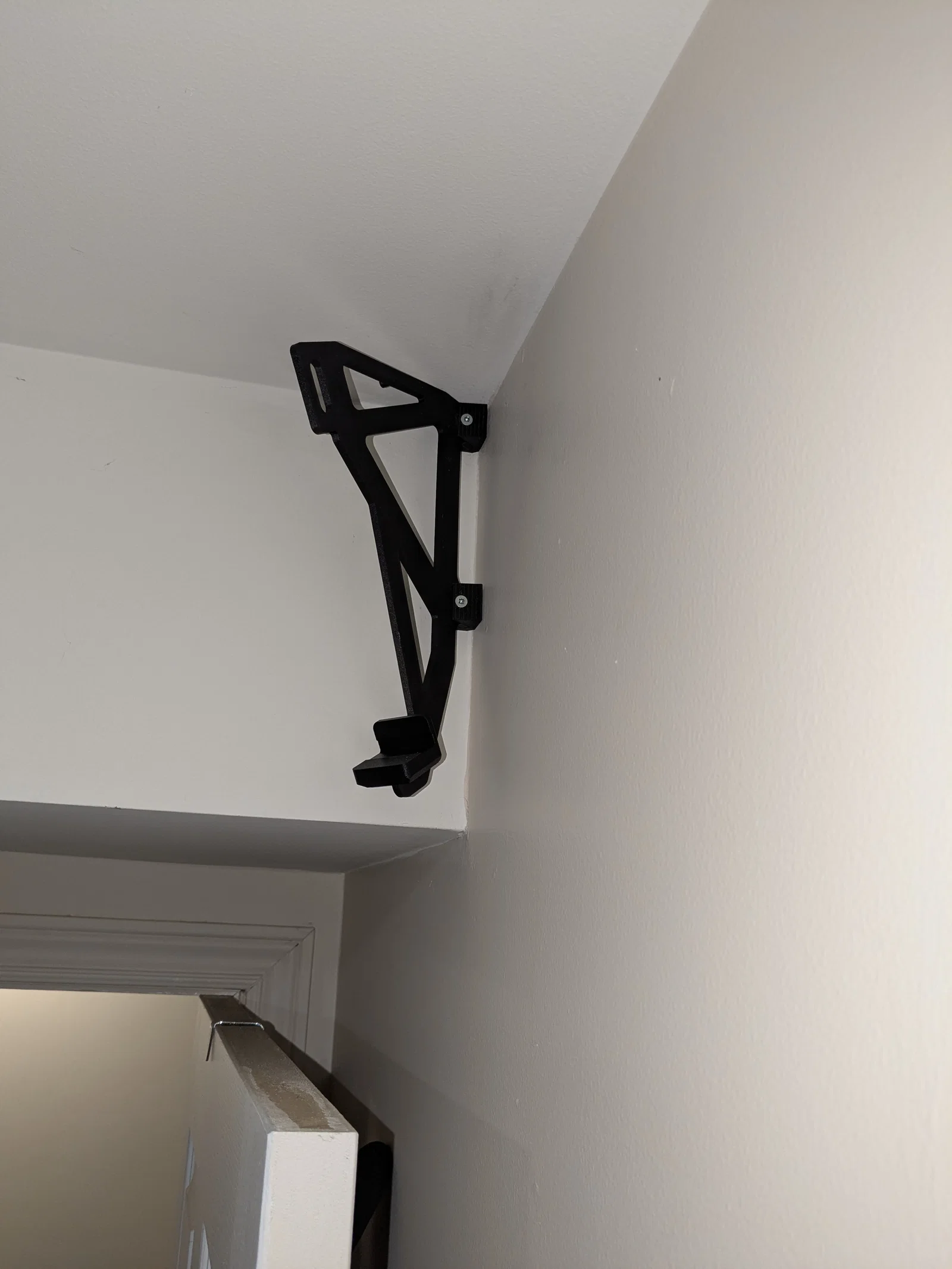

Lưu ý khi lắp ở góc tường: tường ở góc thường không phẳng hoàn toàn mà hay bị bo tròn, điều này có thể làm giá bị lệch khiến góc loa chạm vào tường. Nếu gặp tình trạng này, bạn hãy chêm thêm vào miếng đệm để điều chỉnh giá trở lại góc 45° so với tường.

Lưu ý khi lắp ráp

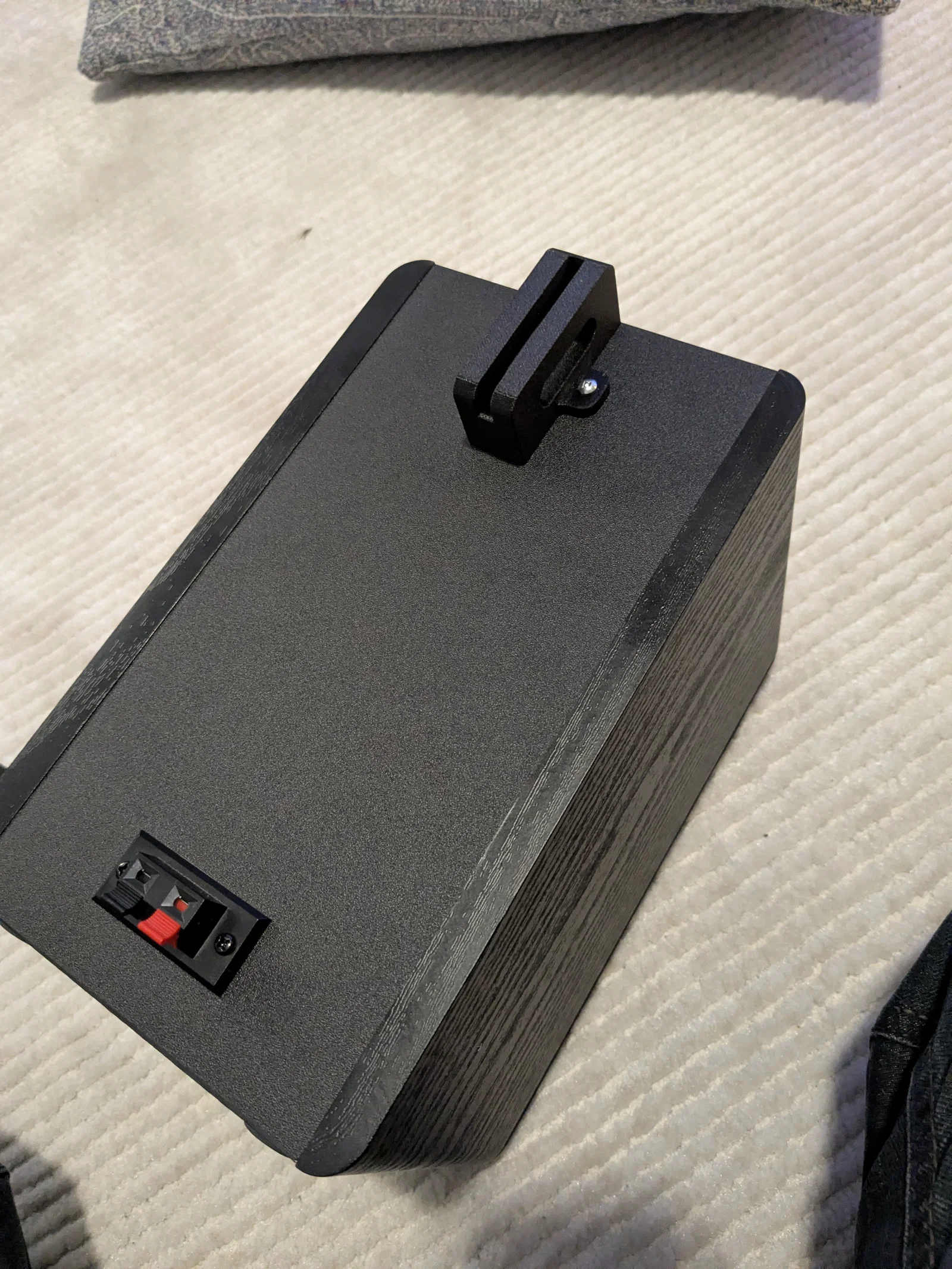

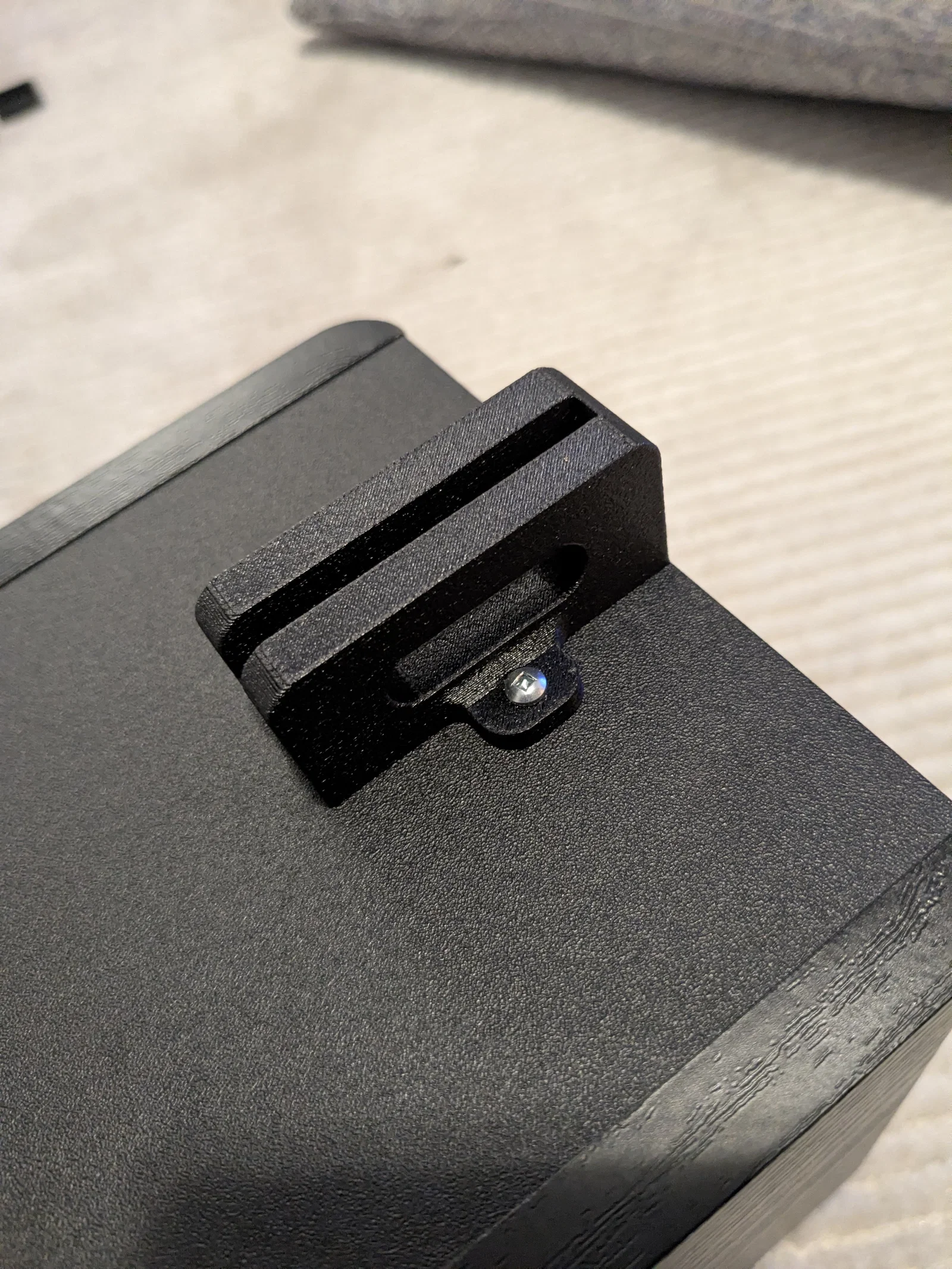

Bạn hãy bắt vít phần yoke vào mặt sau của loa ở độ cao vừa đủ để phần đáy loa chạm nhẹ vào bệ đỡ. Không cần phải chính xác tuyệt đối vì bệ đỡ không chịu lực chính, nó chỉ là phương án an toàn đề phòng trường hợp khung bị võng.

Trên dòng R1280DB, phần yoke nên được lắp phẳng với mép trên của loa.

Tại sao tôi làm ra mẫu này?

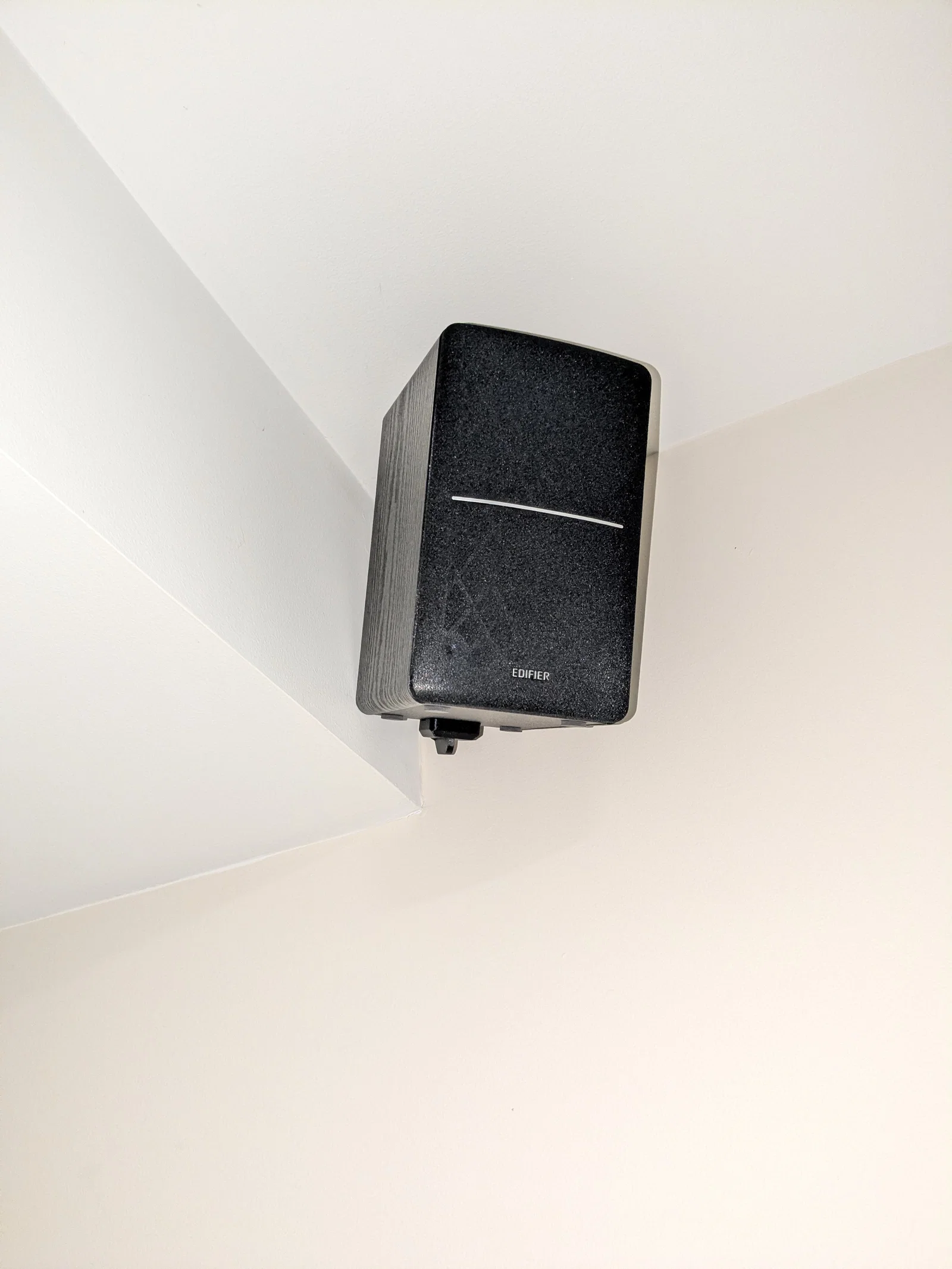

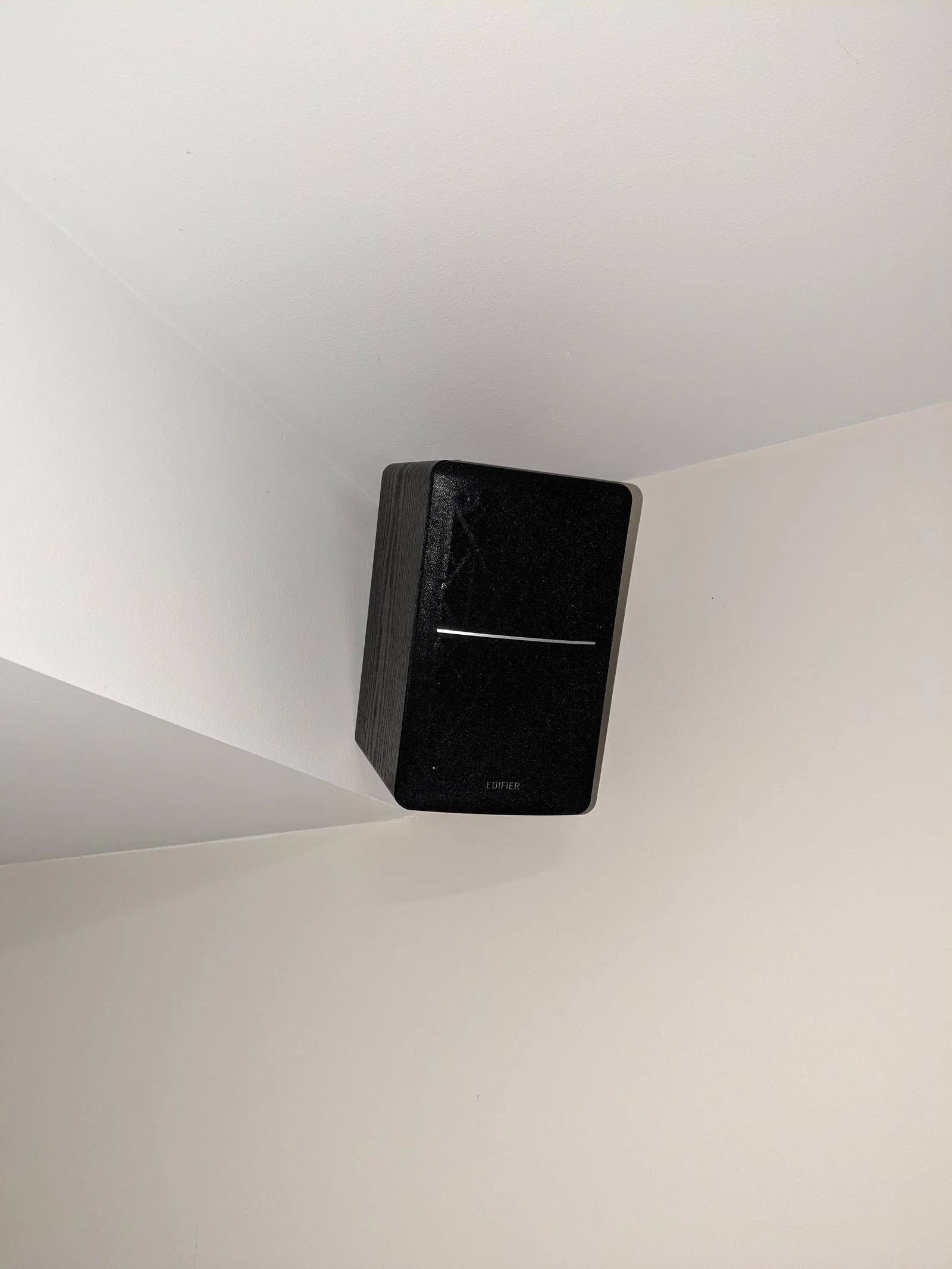

Tôi không tìm được bộ giá nào giúp treo loa bookshelf một cách thẩm mỹ và "tàng hình". Với thiết kế này, khi đã đặt loa vào, thứ duy nhất lộ ra chỉ là phần bệ đỡ ở dưới, và thậm chí bạn có thể tùy chỉnh loại bỏ phần đó nếu muốn vì móc treo đã đủ sức chịu toàn bộ trọng lượng loa.

Lưu ý khi in

• Khuyến khích dùng sợi nhựa gia cường (reinforced filament). Tôi đã in bằng ABS-GF và rất khuyên dùng loại này. Sợi gia cường giúp chống võng tốt hơn theo thời gian và cho phép in chính xác hơn, điều này rất quan trọng với các chi tiết có dung sai nhỏ như mẫu này.
• Cần dùng hỗ trợ (supports) nhưng đã được tối ưu hóa — hãy kiểm tra hồ sơ in (print profile) đi kèm.
• Tất cả các chi tiết đều được xuất theo hướng in tối ưu (phần clevis yoke có thể gây tranh cãi nhưng đây là sự đánh đổi hợp lý, hãy kiểm tra độ chắc chắn của các lớp in nếu bạn lo ngại về độ bám dính).

Ghi chú

• Tôi luôn đính kèm file STEP để các bạn dễ dàng remix hoặc tùy chỉnh theo ý muốn. Nếu thấy thiếu file, hãy nhắn cho tôi nhé!
• Một ngày nào đó, việc tái chế nhựa in sẽ trở nên phổ biến. Đó là lý do tôi luôn dập nổi tên loại vật liệu lên một bề mặt khuất của mô hình và khuyến khích bạn cũng làm như vậy. Khi bạn không còn dùng đến món đồ này nữa, nếu việc tái chế đã dễ dàng hơn, bạn sẽ biết chính xác mình đã in nó bằng chất liệu gì.
