Bộ Khối Góc Kết Cấu Hai Phần Cho Doron Velta
Bản độ chia khối góc của Doron Velta thành hai phần: mặt trang trí và kết cấu chịu lực. Giúp tối ưu vật liệu, tăng độ cứng cho khung máy và giấu các đầu ốc, mang lại vẻ ngoài thẩm mỹ hơn cho chiếc máy in của bạn.
Mô tả

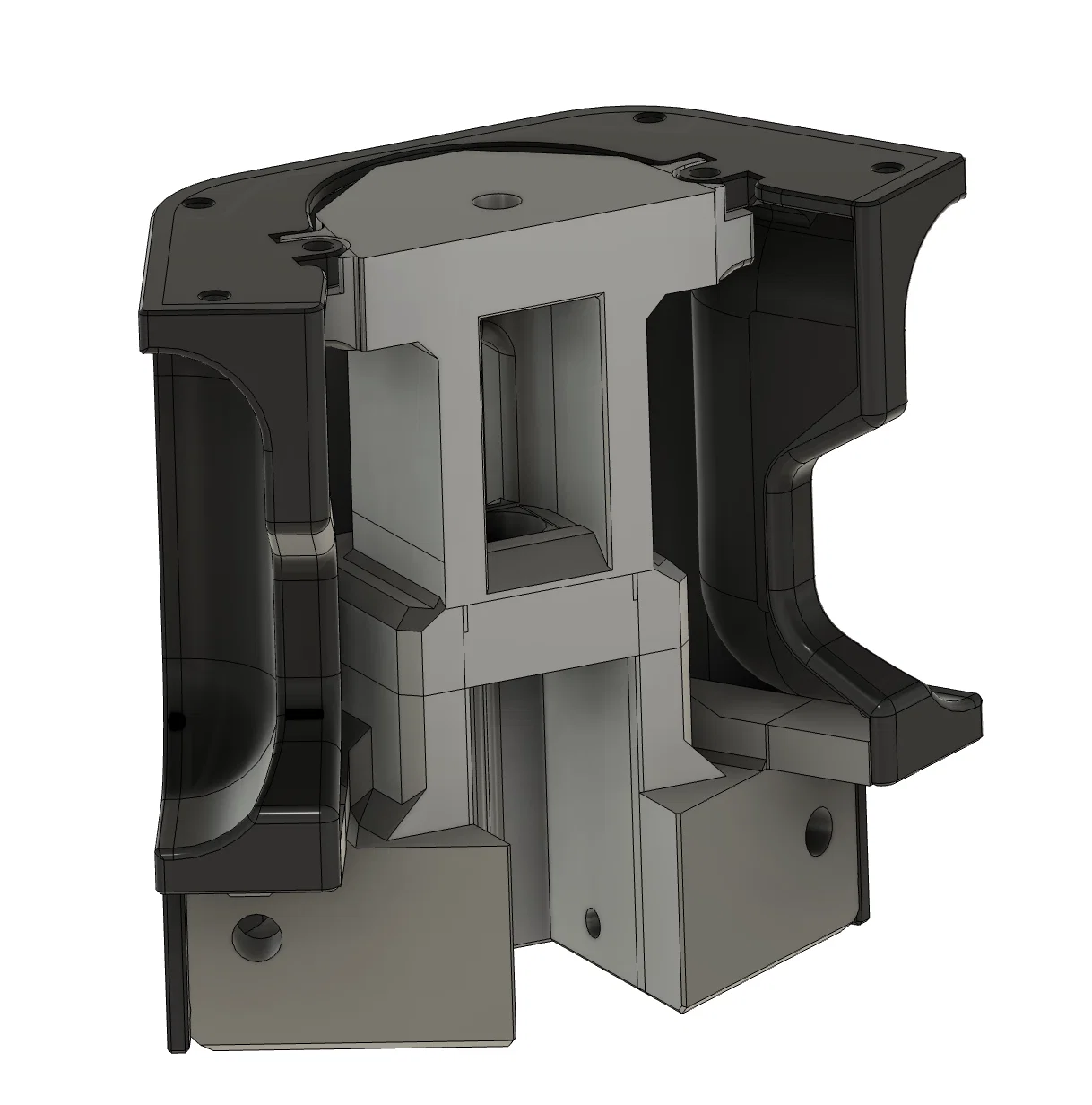

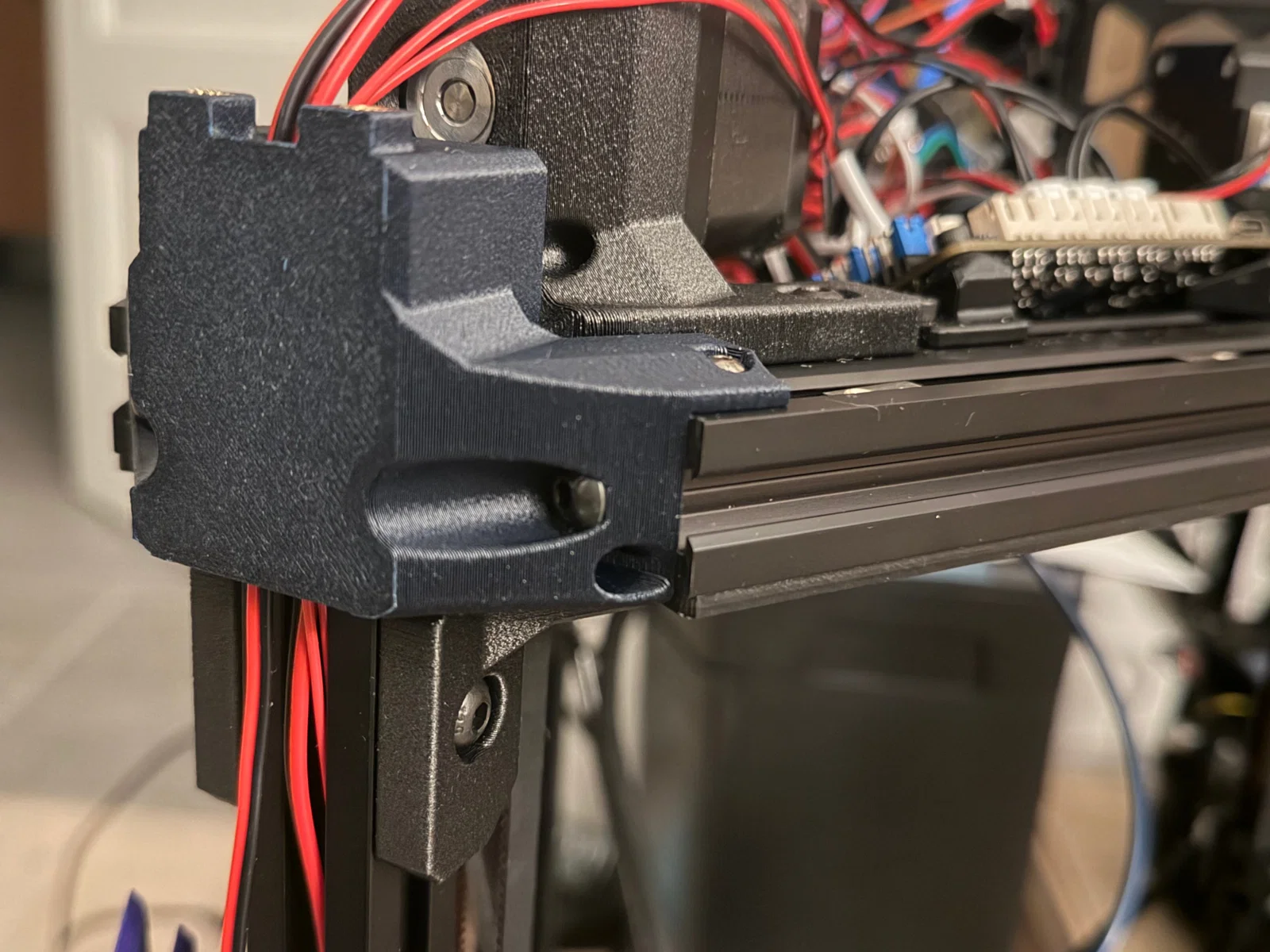

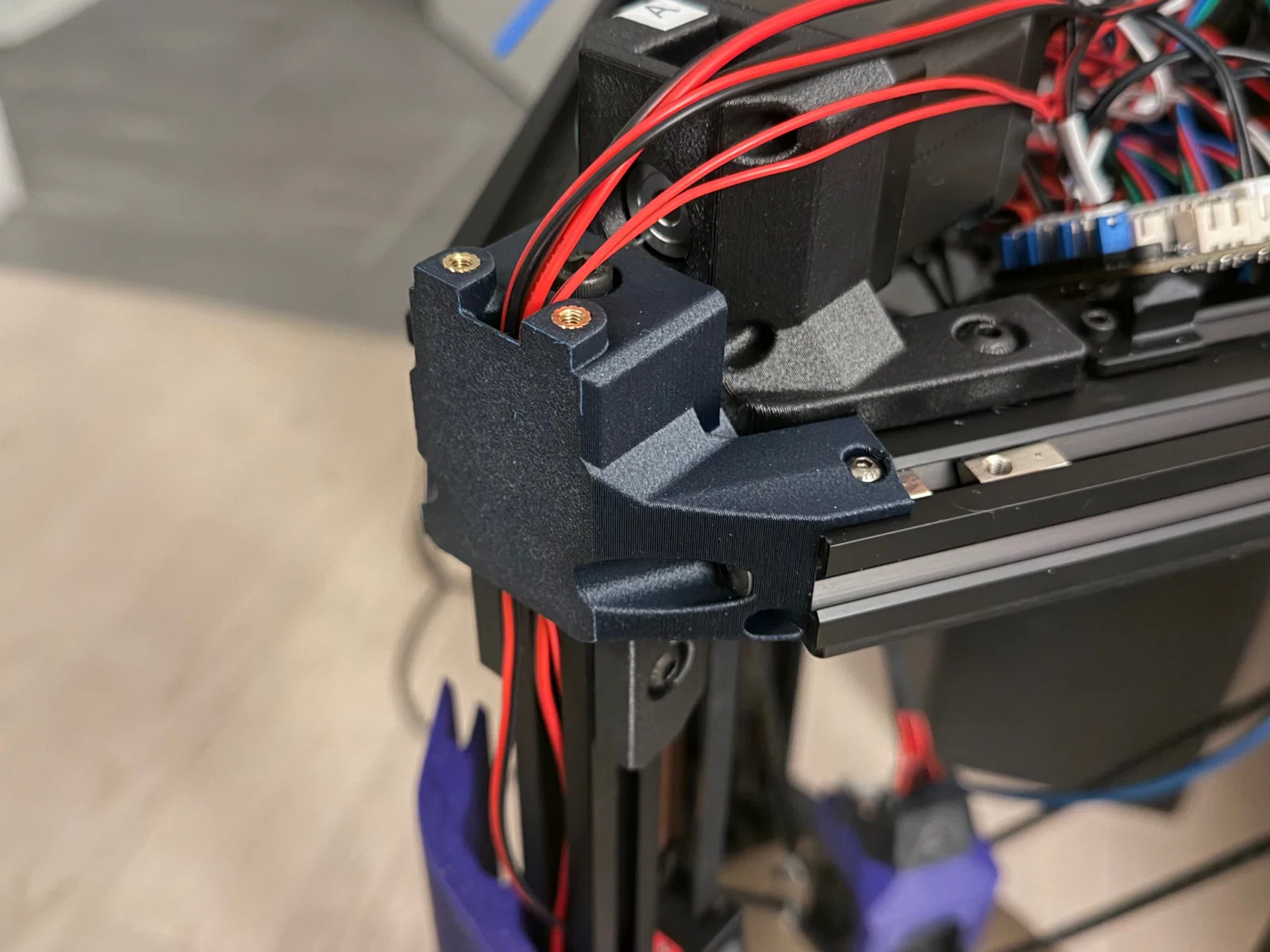

Các khối góc (corner blocks) nguyên bản của Doron Velta ngốn khá nhiều vật liệu nhưng lại không đóng góp nhiều cho độ cứng của khung máy. Bản độ này chia các khối đó thành hai phần: một phần là façade (mặt trang trí) để bạn in bằng loại nhựa đẹp, và một phần là structural (kết cấu chịu lực) để in bằng loại nhựa khác cứng cáp hơn. Cách này còn giúp giấu đi hai con ốc M3 BHCS ở thiết kế gốc.
Đối với mỗi khối góc, bạn sẽ cần thêm hai ốc M5x16 BHCS để cố định các thanh nhôm 2040 (bạn sẽ cần tạo ren cho thanh nhôm bằng mũi taro M5) và hai ốc M3x20 SHCS cùng t-nut để cố định thanh nhôm dọc. Phần façade được gắn vào bằng hai heat-set insert M3 và ốc M3x8.
Hướng dẫn in

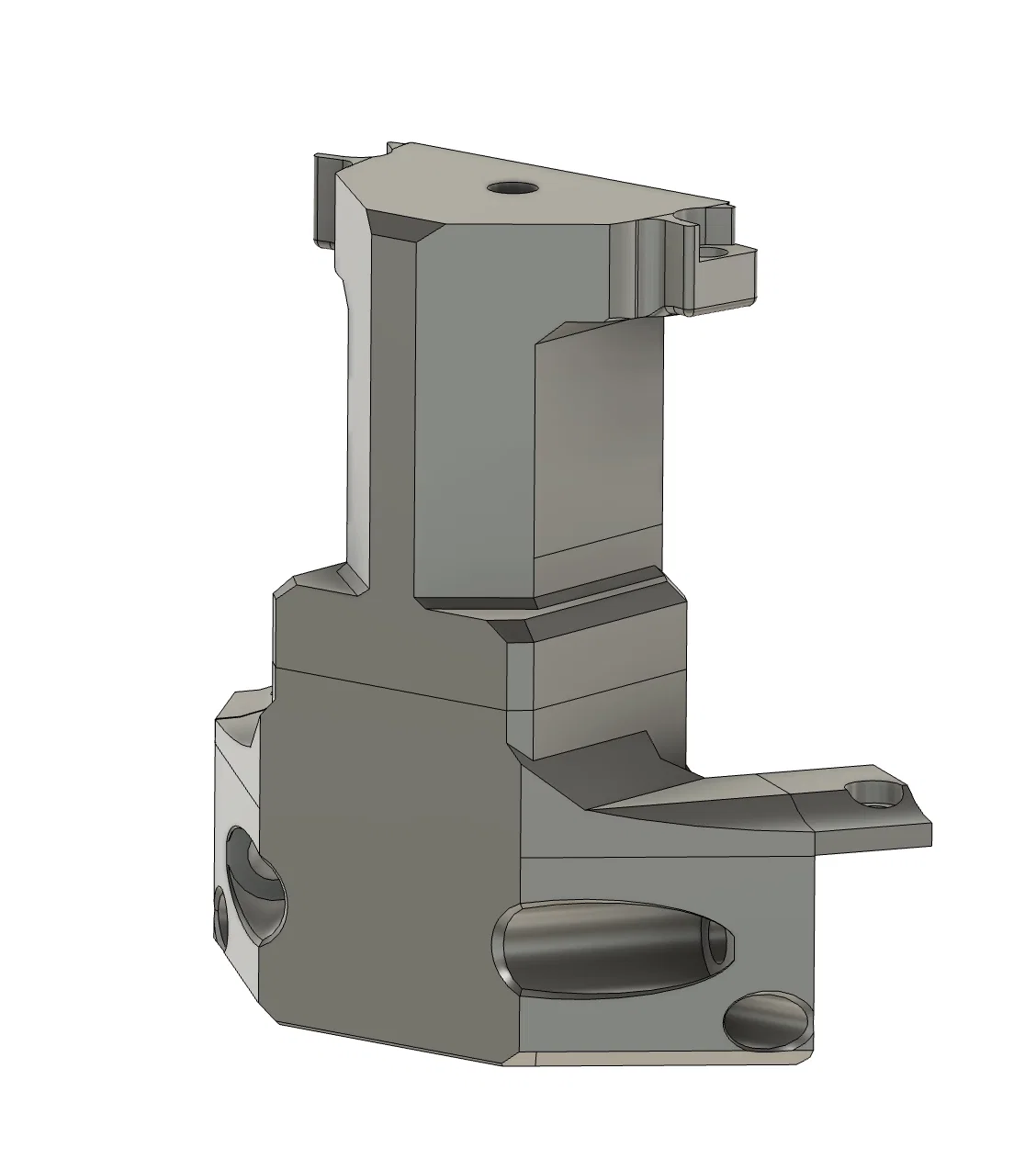

Các file STL đã được xoay sẵn theo hướng cần thiết. Bạn nên dùng tính năng paint-on supports cho file corner_block_bottom_structure như hình dưới đây:
