Bộ chuyển đổi cuộn dây 11lb cho máy hàn Titanium MIG 170 (Harbor Freight)

Nếu bạn đang dùng máy hàn Titanium MIG 170 mà bị mất hoặc hỏng bộ chuyển đổi cuộn dây 11lb, chắc hẳn bạn biết là Harbor Freight không có bán lẻ món này.

Thiết kế này được mình làm mới hoàn toàn sau khi mở một chiếc máy cũ không có sẵn phụ kiện. Mọi kích thước đều được đo đạc trực tiếp từ trục máy hàn và cuộn dây 11lb thực tế, không hề đoán mò hay vẽ lại từ ảnh chụp.

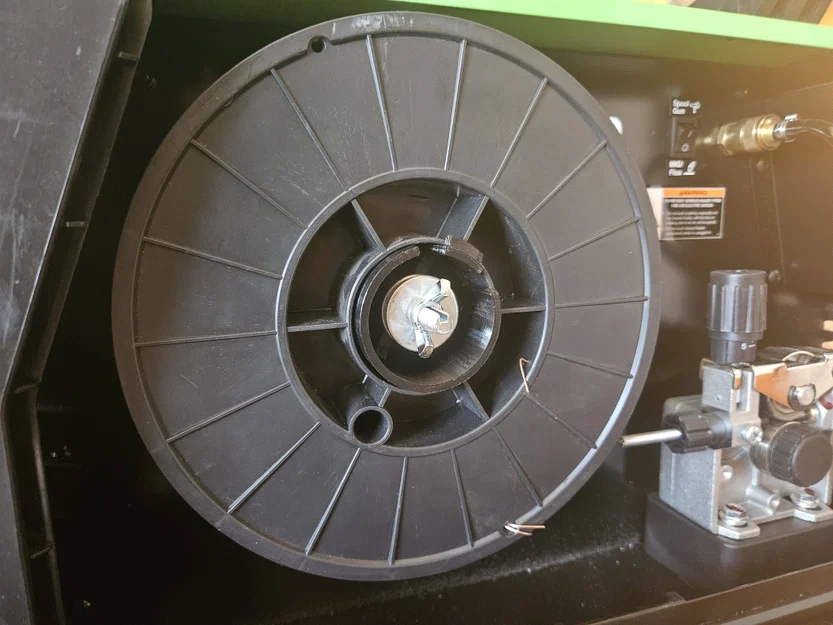

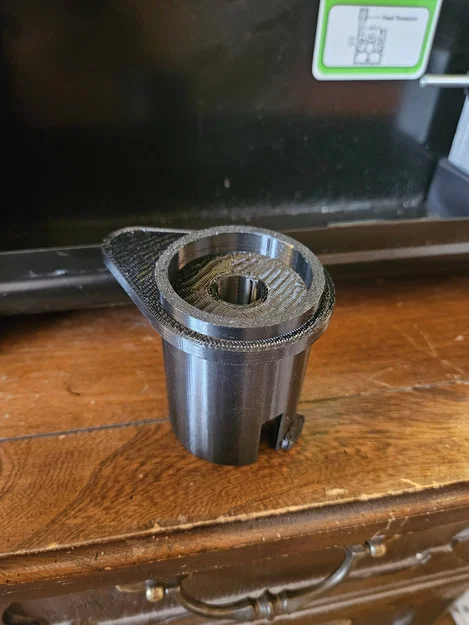

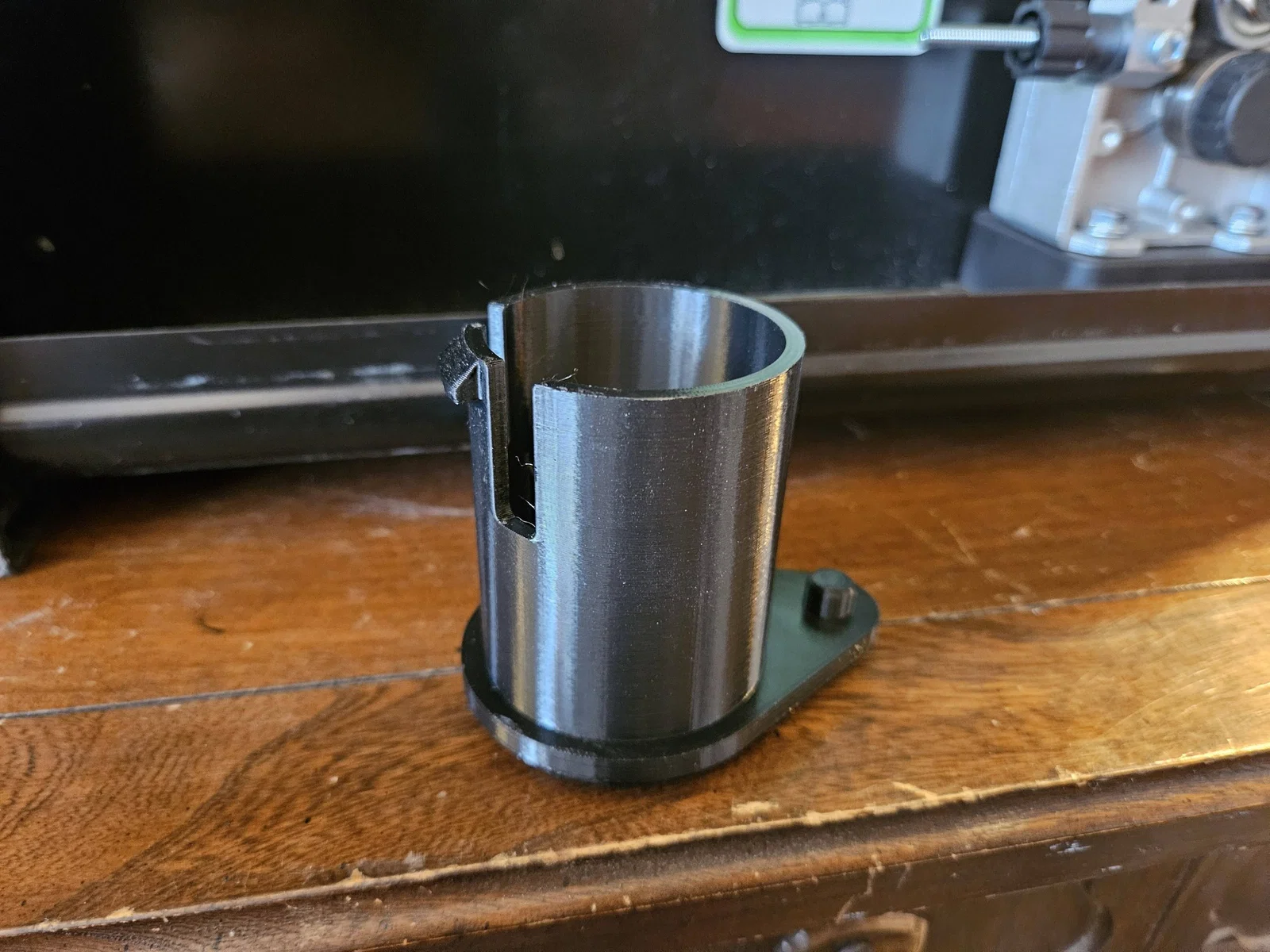

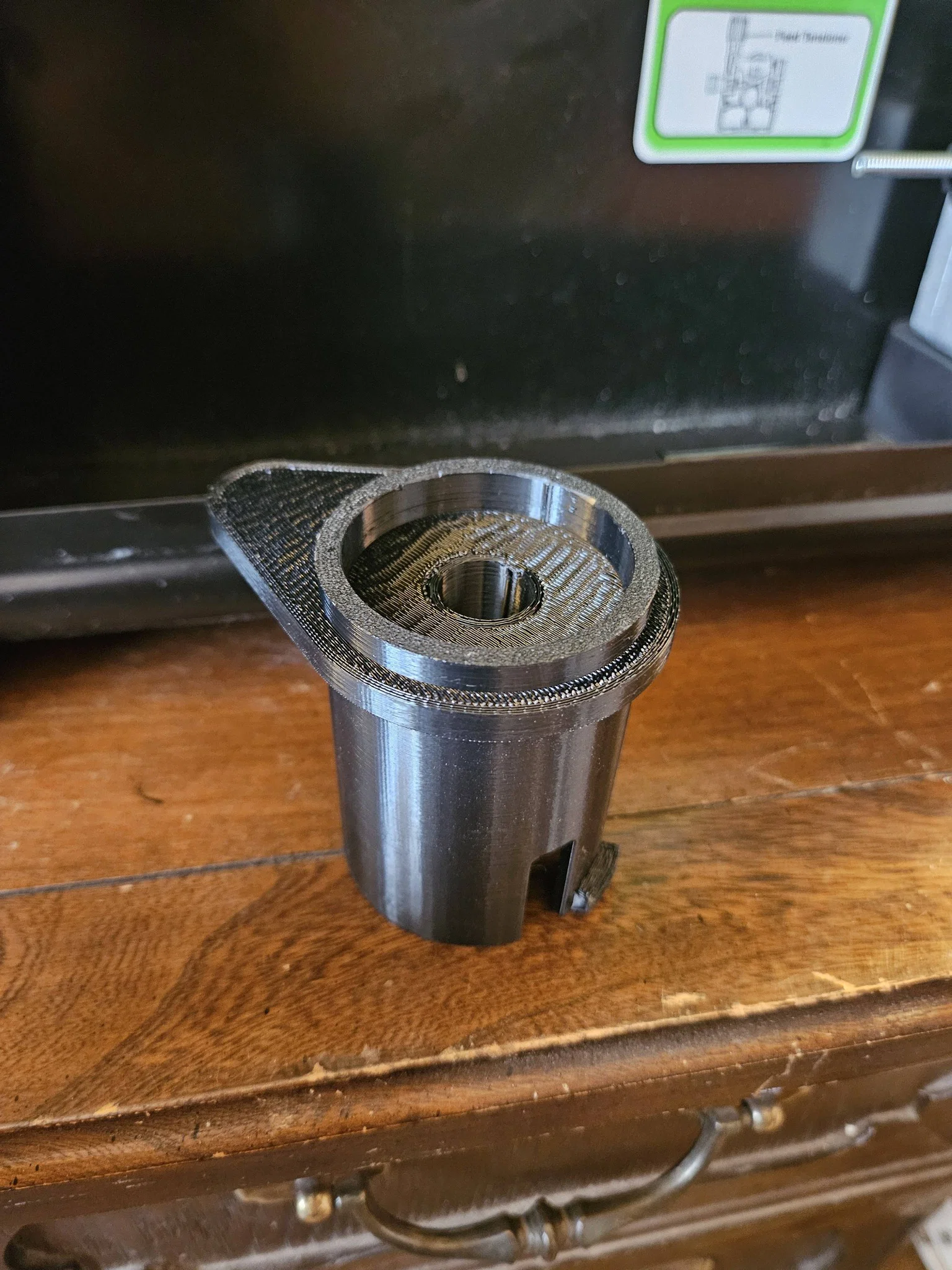

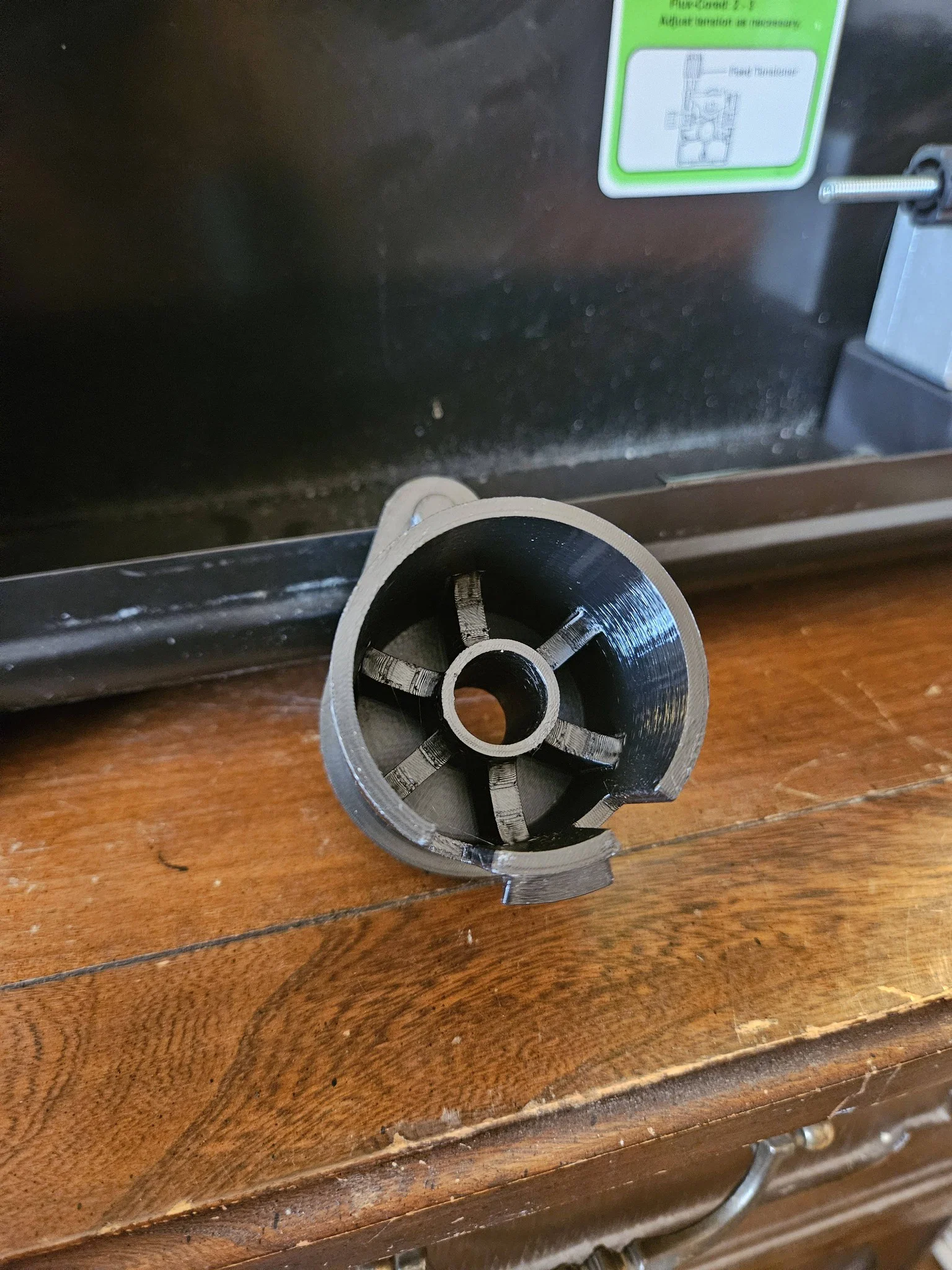

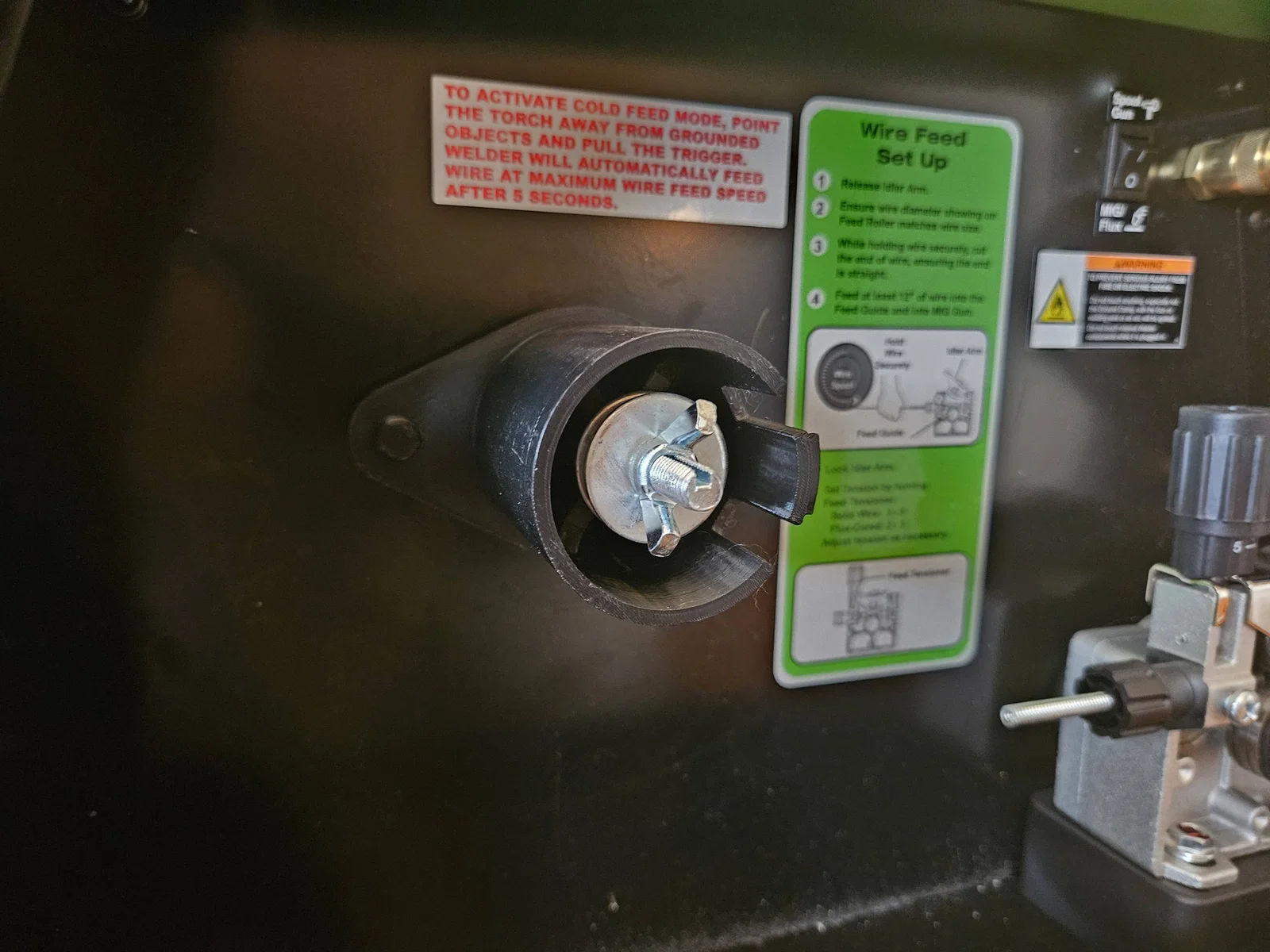

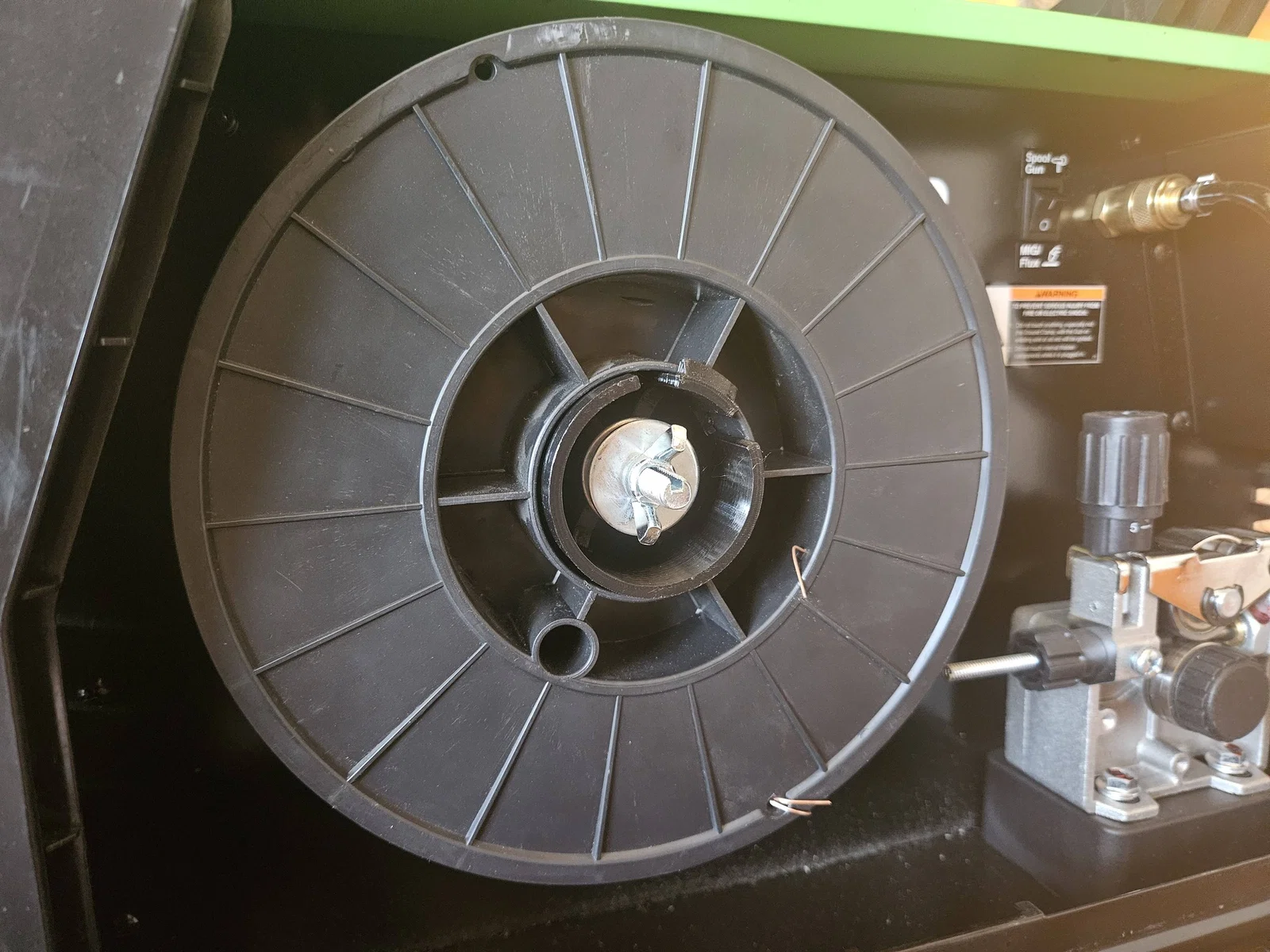

Phụ kiện này chỉ cần trượt vào trục sẵn có, sử dụng lại long đền, lò xo và đai ốc cánh chuồn đi kèm máy, không cần thêm linh kiện gì cả. Gờ định vị sẽ khớp vào lỗ trên cuộn dây, giúp bộ chuyển đổi xoay đồng bộ với cuộn dây thay vì bị trượt bên trong. Các đường gân chịu lực bên trong giúp sản phẩm không bị biến dạng dưới trọng lượng của cuộn dây đầy.

Thông số máy in (sử dụng Orca):

• Chất liệu: Elegoo Rapid PETG
• Nhiệt độ đầu phun: 260°C
• Nhiệt độ bàn in: 75°C
• Độ cao lớp in (Layer Height): 0.2mm
• Số vòng tường (Wall Loops): 4
• Infill: 15% Honeycombe
• Kích thước đầu phun: 0.4mm
• Supports:
  • Loại: Tree (auto)
  • Kiểu: Tree Hybrid
  • Số lớp bề mặt trên (Top interface layers): 3 (giúp tạo bề mặt đẹp hơn khi tháo support)
  • Góc nhánh hỗ trợ (Tree support branch angle): 20 (giúp dễ tháo gỡ support hơn)
• Lượng nhựa: ~70g
