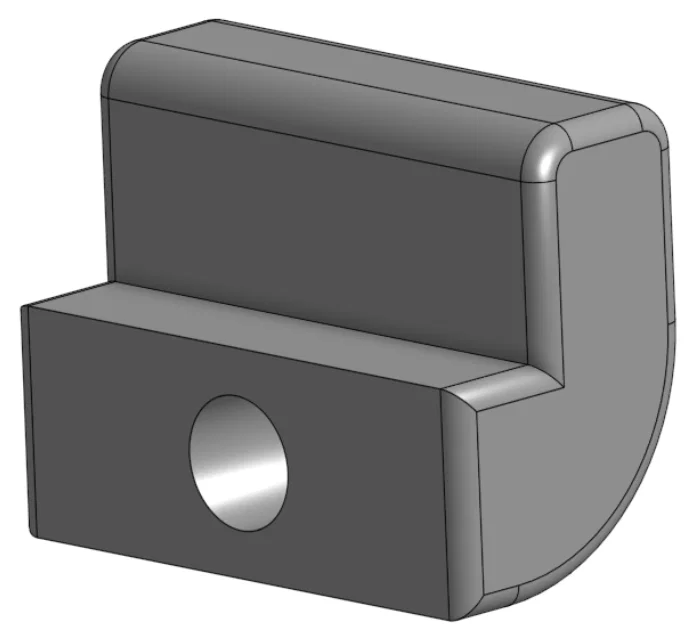

Con tán gài rãnh Proslat (Proslat Slot Nut)

Remix từ Đai ốc gắn tấm Universal cho Proslat (Universal Mounting Panel Nut) Tác giả kvn5x4_15280

Tác giả AstroBison_90174

Lượt tải
1
Lượt coi
28
Tải tất cả (.zip)· 2 file · 1,8 MB· 1,8 MB

File 2 1,8 MB

  • ProslatSlotNut_M4_1hole_1780413326.stlSTL · 892,7 KB
  • ProslatSlotNut_M4_2hole_1780413327.stlSTL · 930,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#394452
Danh mục
DIY
Ngày đăng

Mô tả

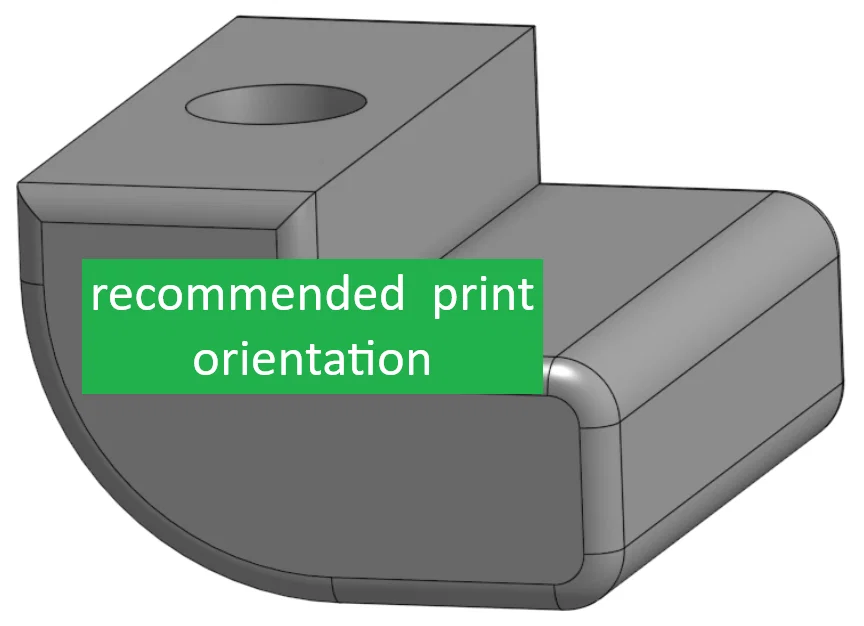

Vì cái này cần chịu lực nên mình đã in bằng nhựa ASA với độ đặc (infill) là 30%. Bạn nhớ đặt hướng mô hình theo khuyến nghị (lỗ hướng thẳng đứng, mặt cong hướng xuống dưới) và dùng ít support thôi nhé. Sau khi in xong, có thể bạn cần chà nhám sơ qua để bề mặt được mịn màng, vì khả năng cao là nó sẽ hơi khít khi gắn vào rãnh của tấm panel đó.

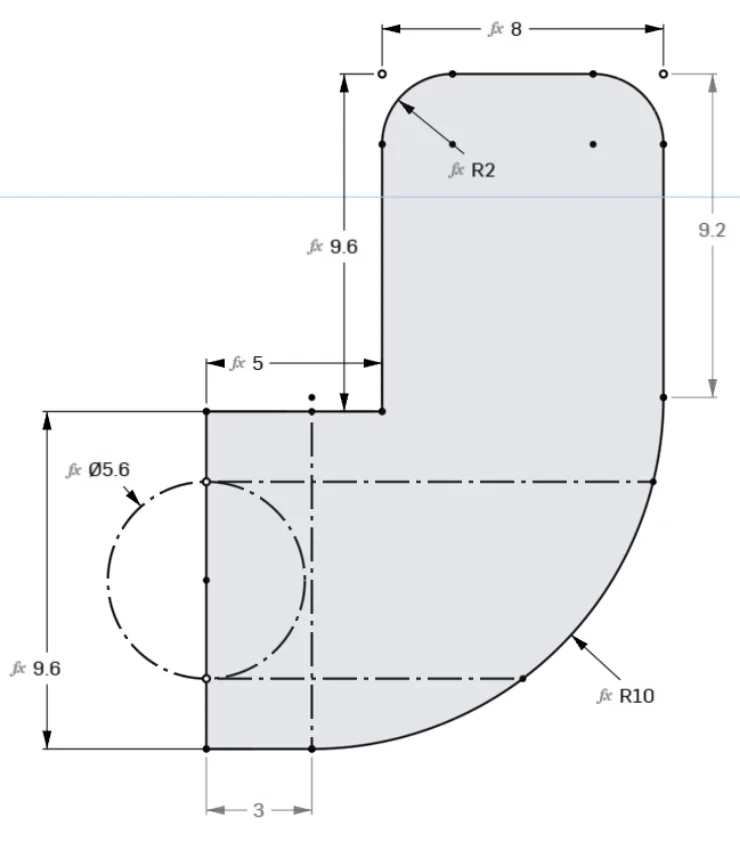

Mình thiết kế cái này trên Onshape, nên nếu bạn muốn truy cập file (file này hoàn toàn là tham số và có cả cấu hình 1 lỗ lẫn 2 lỗ) để tùy chỉnh theo ý mình thì cứ tự nhiên nha!

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
1,8 MB
File lớn nhất
930,9 KB
