Khối mở rộng đỡ kệ tủ (Cabinet Shelf Support Pegs Extension Block)

Mẫu thiết kế này được tạo ra để giải quyết một vấn đề phổ biến của kệ tủ: các chốt đỡ kệ zin đôi khi quá ngắn, lỏng lẻo hoặc không đủ diện tích bề mặt để nâng đỡ kệ một cách chắc chắn.

Thay vì phải thay mới toàn bộ phụ kiện tủ, chi tiết in 3D này cho phép bạn cắm chốt 5mm vào lỗ bên hông của khối đỡ. Khối này đóng vai trò như một phần mở rộng, giúp tăng diện tích nâng đỡ bên dưới kệ và làm cho kệ ổn định hơn nhiều.

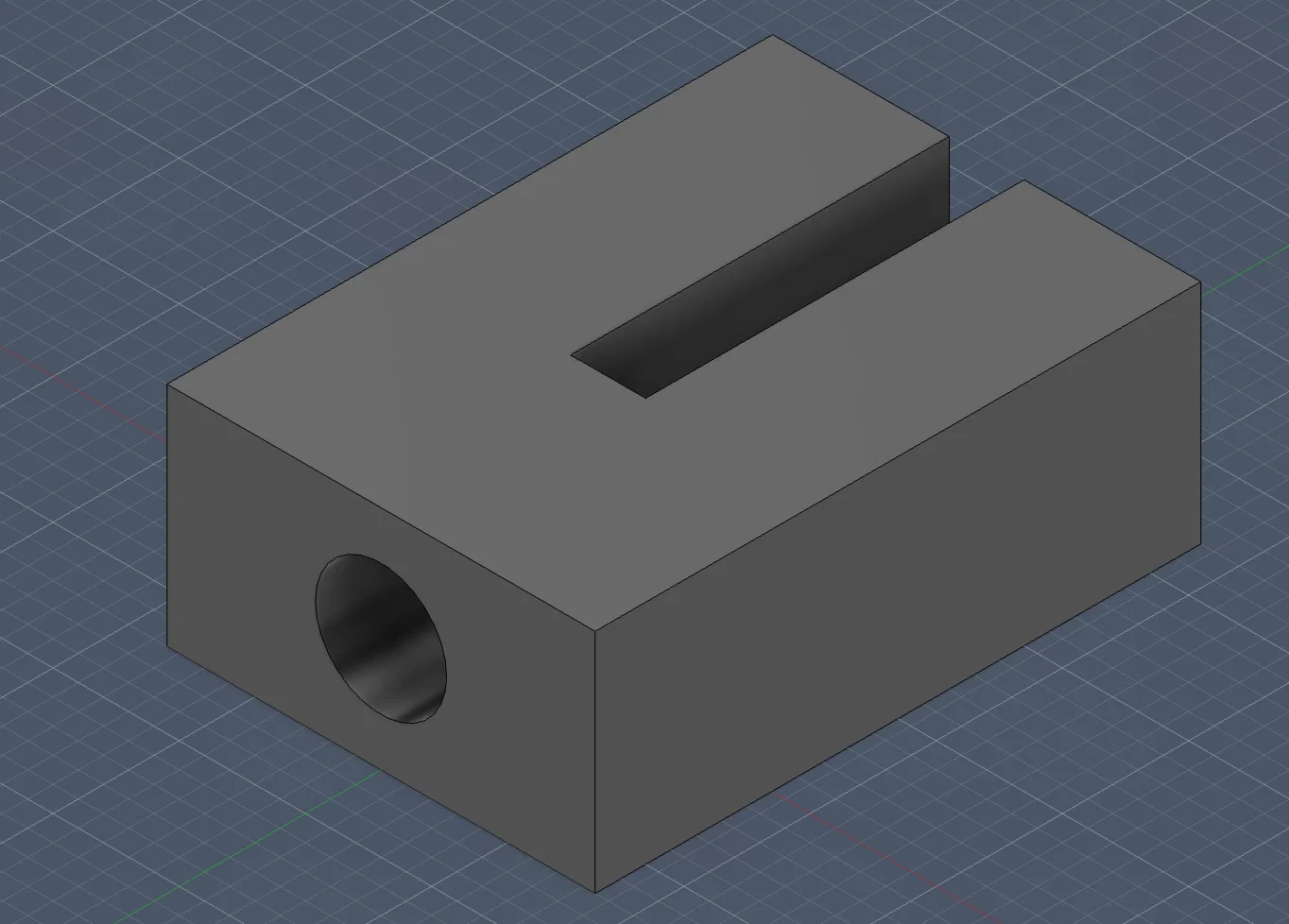

Thiết kế này hướng đến sự đơn giản và bền bỉ với thân hình chữ nhật và lỗ 5mm ở cạnh bên cho chốt. Khe ở phía trên có thể hỗ trợ căn chỉnh hoặc định vị kệ tùy theo cấu trúc tủ của bạn.

Vấn đề được giải quyết

Kệ tủ có thể trở nên không ổn định khi:

• Chốt đỡ zin quá ngắn.
• Kệ bị rung lắc, không vững.
• Chốt không đủ diện tích để nâng đỡ.
• Vị trí lỗ trên tủ không khớp hoàn hảo với kệ.
• Cạnh kệ cần thêm một điểm mở rộng hoặc điểm tựa.

Chi tiết này giúp biến chiếc chốt nhỏ thành một bề mặt nâng đỡ rộng và cứng cáp hơn.

Cách hoạt động

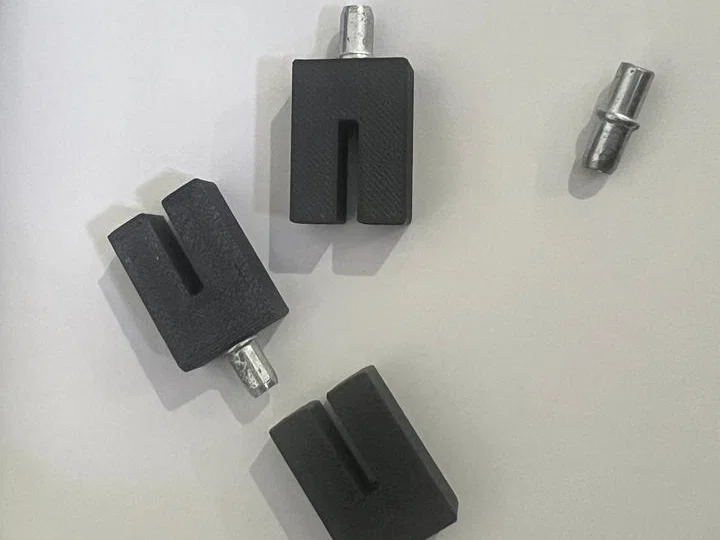

1. Cắm chốt đỡ kệ 5mm tiêu chuẩn vào lỗ bên hông của khối đã in.
2. Chốt sẽ giữ cố định khối này trong tủ.
3. Khối này sẽ đóng vai trò như một phần đỡ kệ mở rộng.
4. Đặt kệ lên trên bề mặt đỡ.

Cài đặt in khuyến nghị

• Chất liệu: PLA, PETG hoặc ABS
• Độ cao lớp in: 0.20mm hoặc 0.24mm
• Infill: 30%–50%
• Tường (Walls): 3–4 lớp
• Supports: Hầu như không cần thiết, tùy thuộc vào hướng đặt khi in

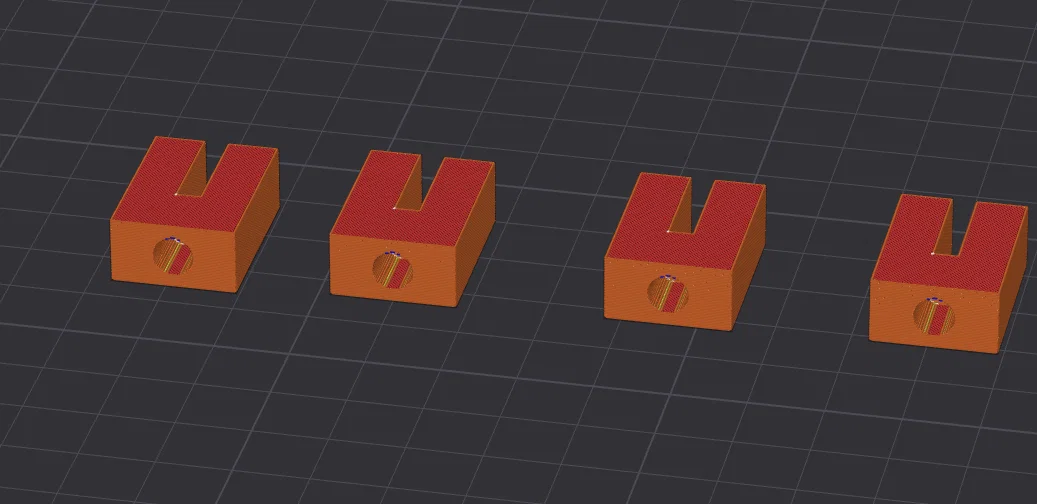

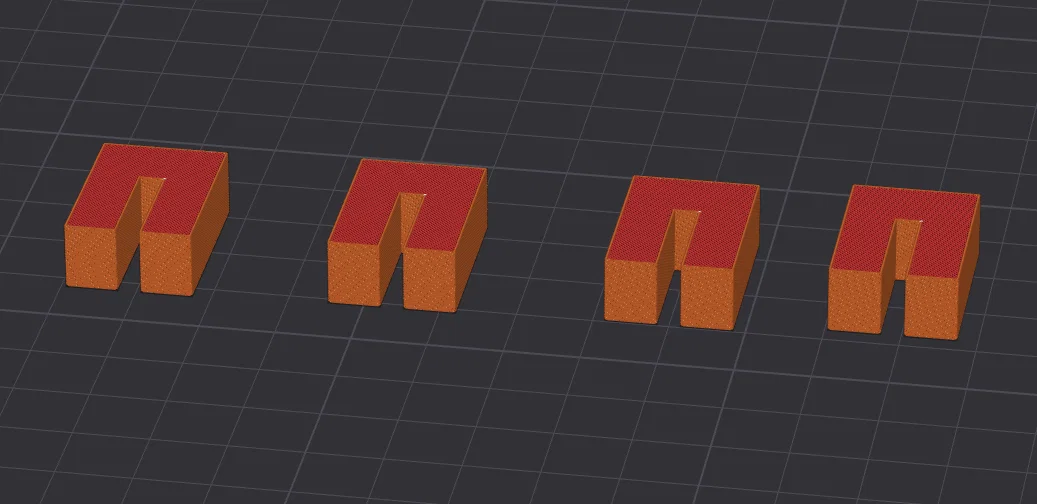

• Hướng in: Đặt mặt phẳng xuống bàn in để đạt độ bền tốt nhất

Lưu ý

• Kiểm tra đường kính chốt tủ của bạn trước khi in. Mẫu này được thiết kế cho chốt đỡ kệ 5mm.
• Để có độ khít tốt hơn, hãy in thử một cái trước và điều chỉnh dung sai lỗ nếu cần.
• Khuyên dùng nhựa PETG nếu kệ của bạn chịu tải nặng.
