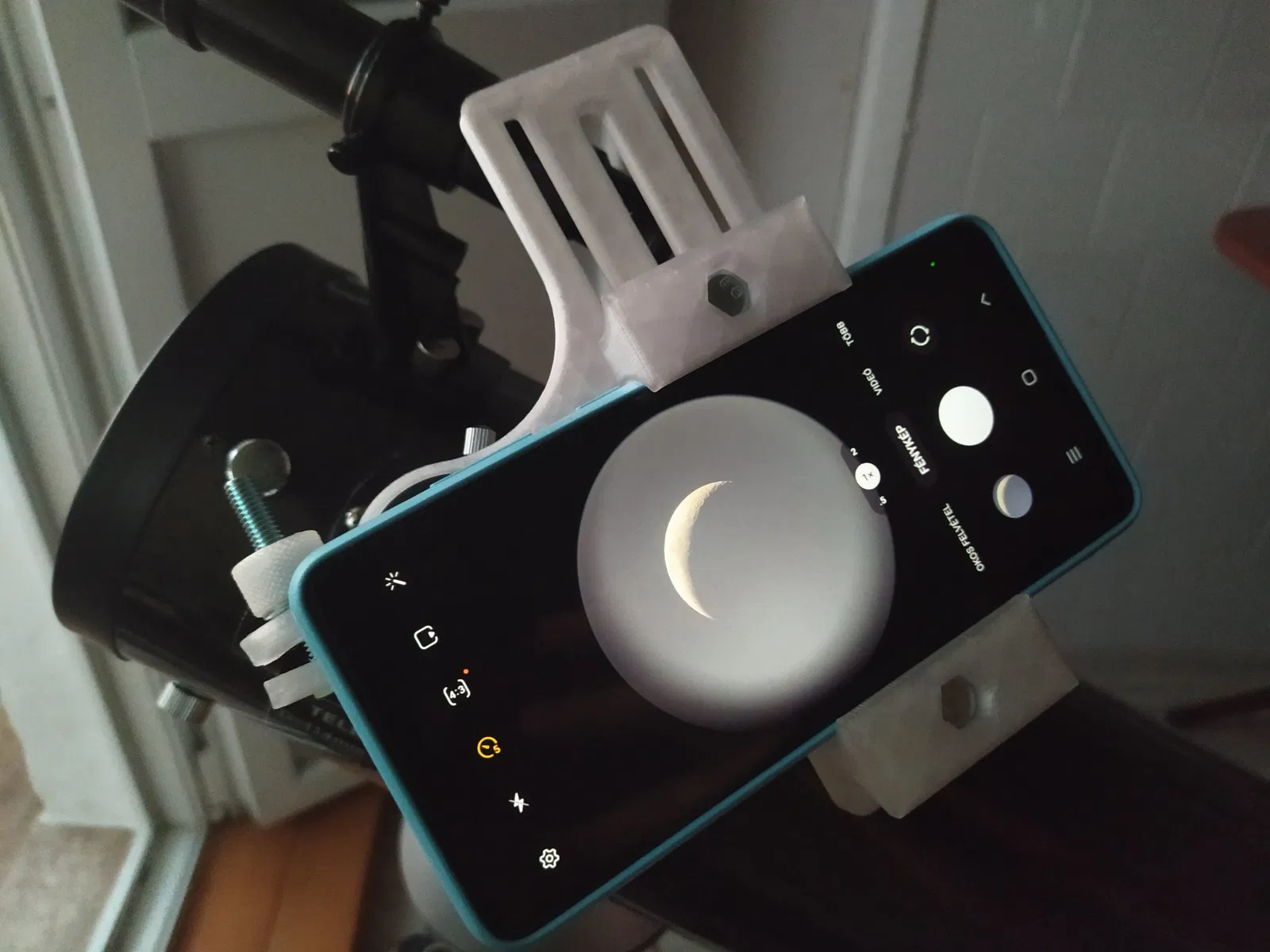

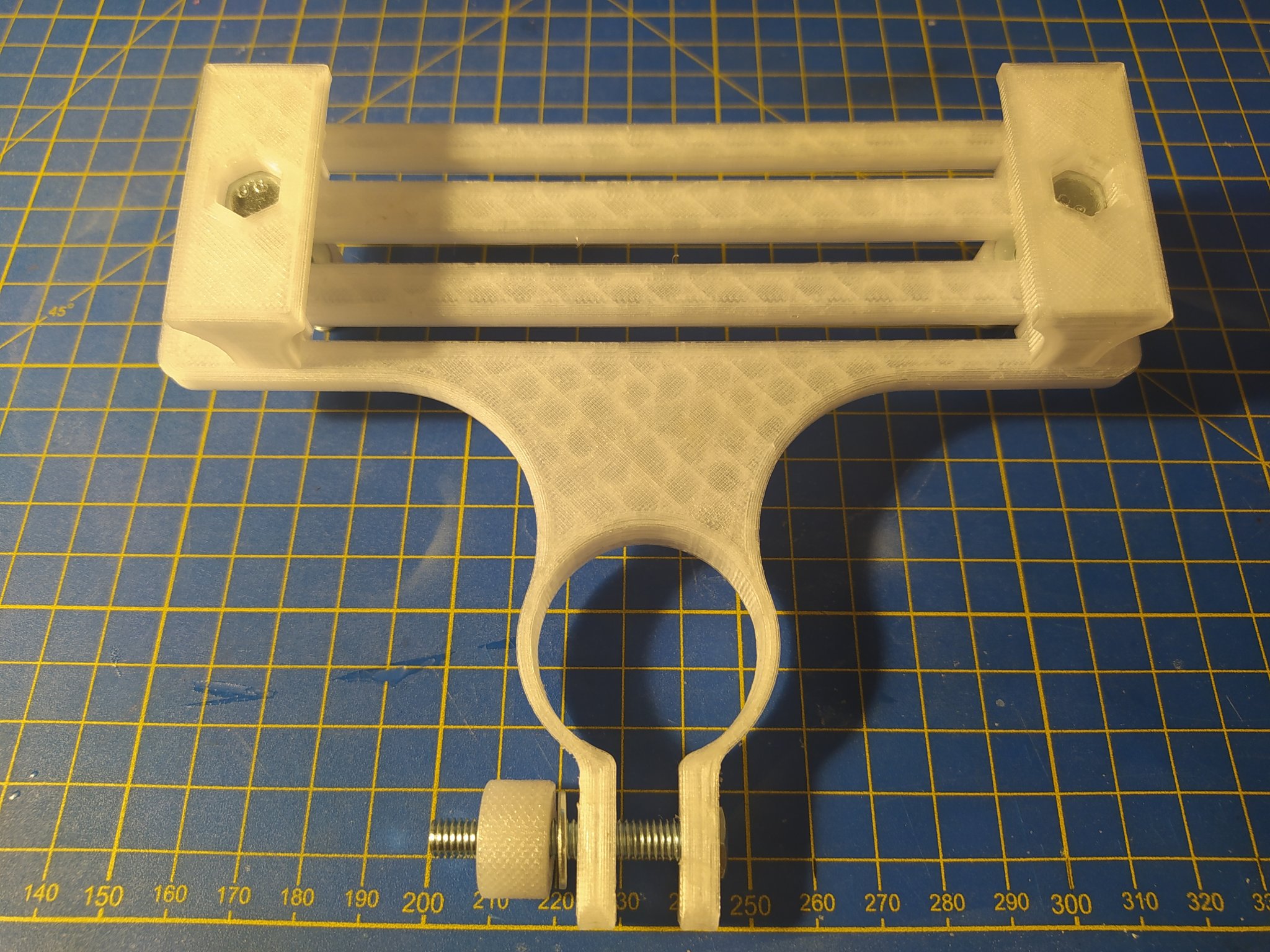

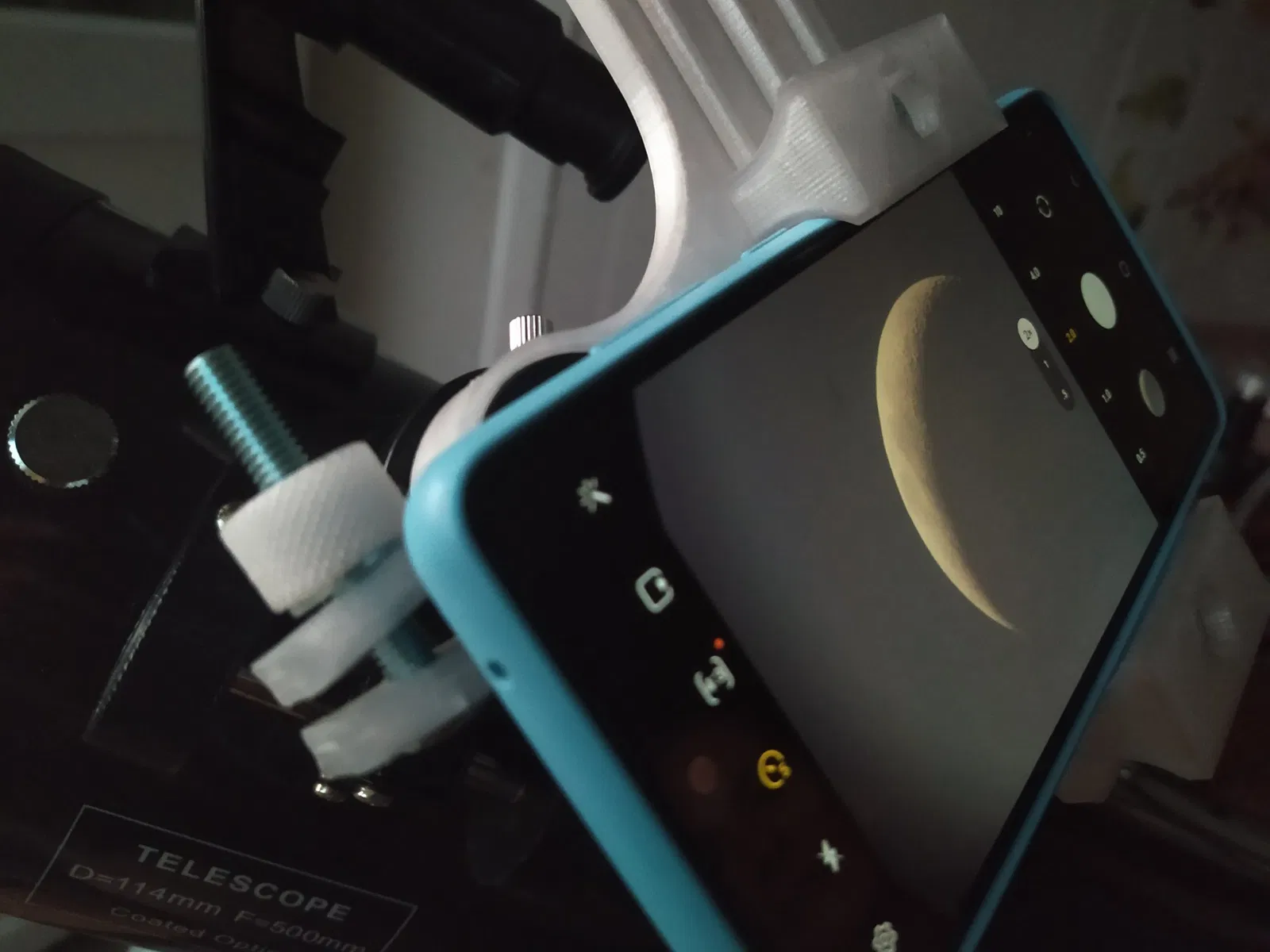

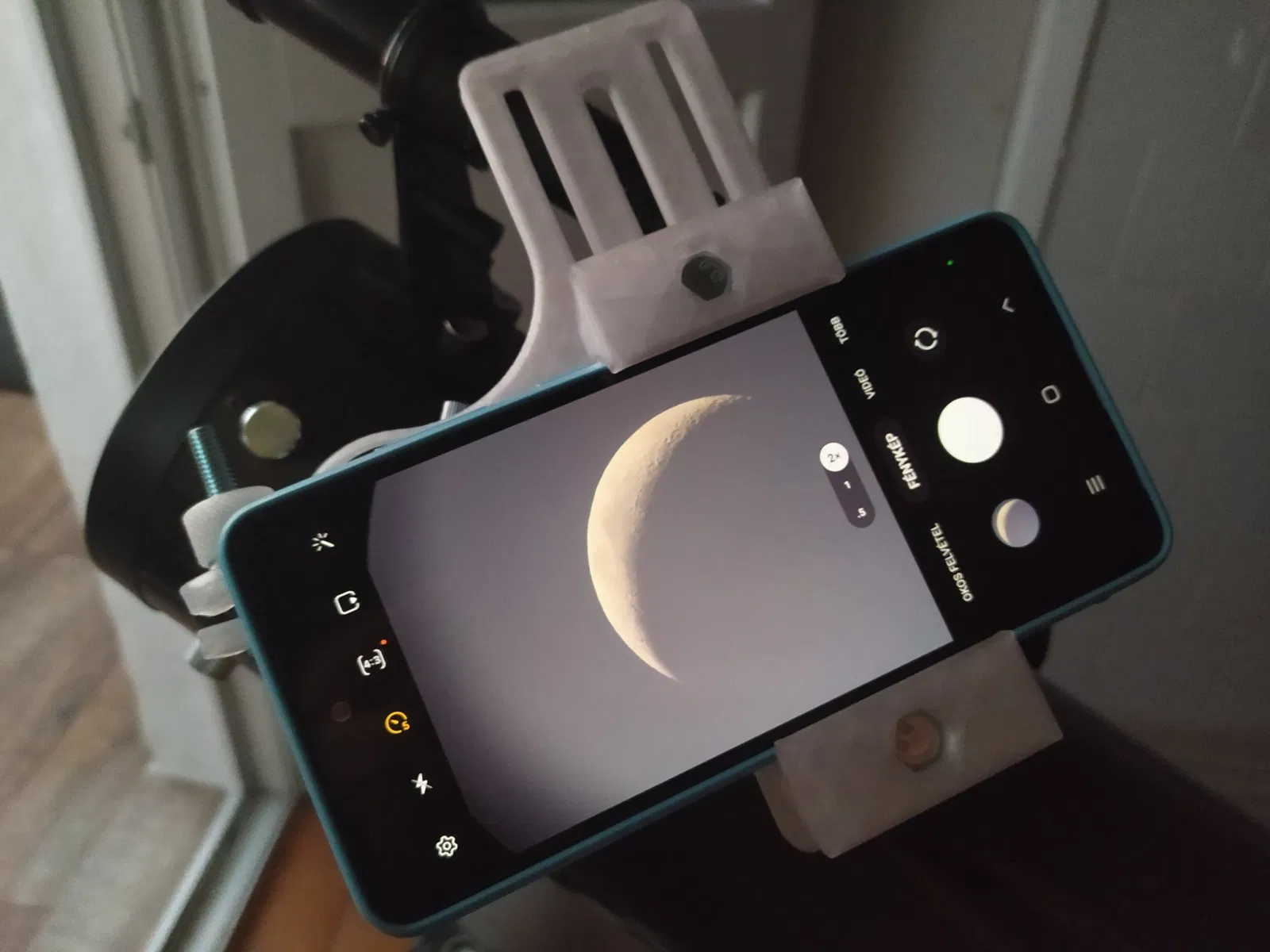

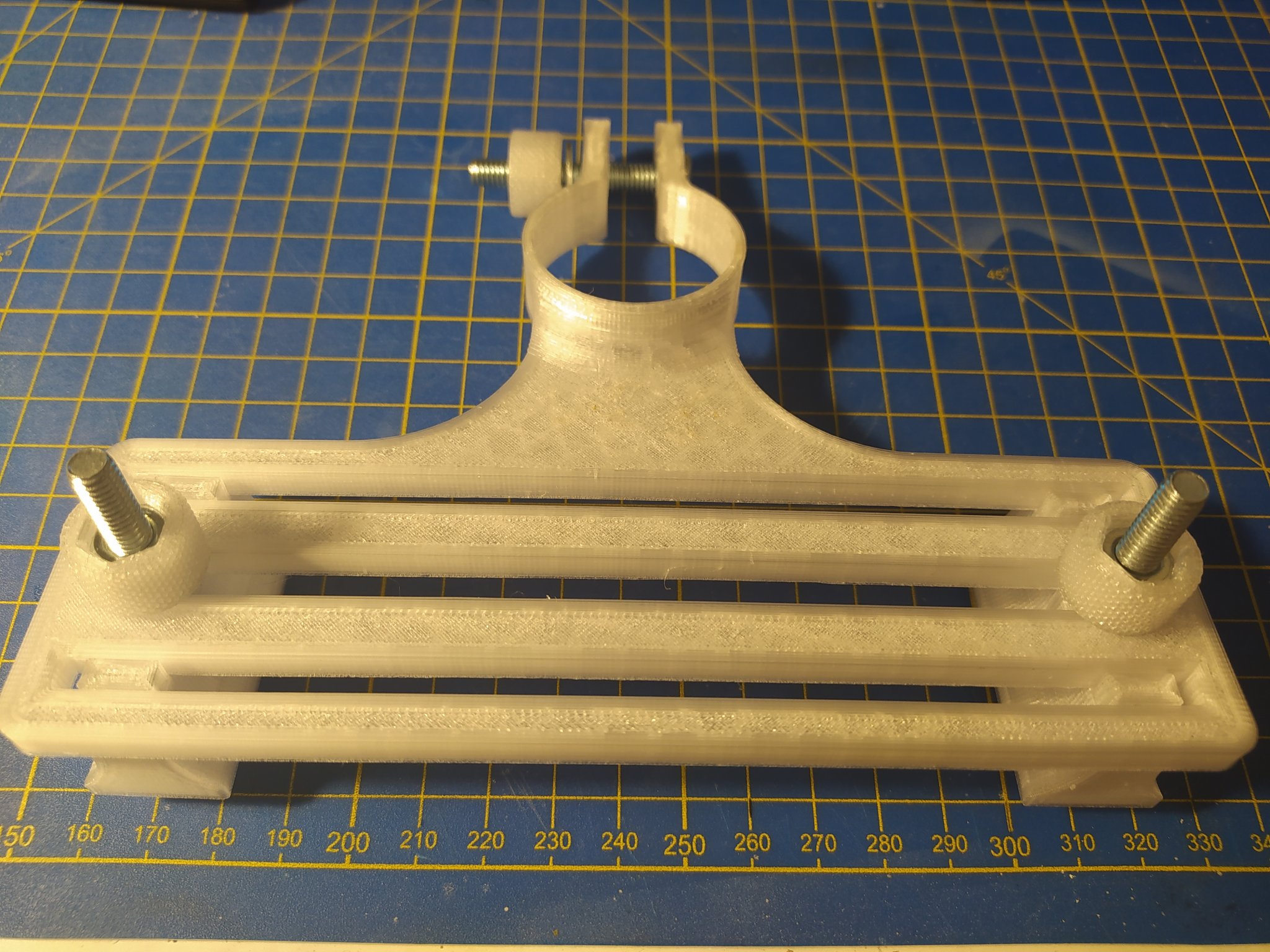

Giá đỡ smartphone cho kính thiên văn với thị kính ngắn

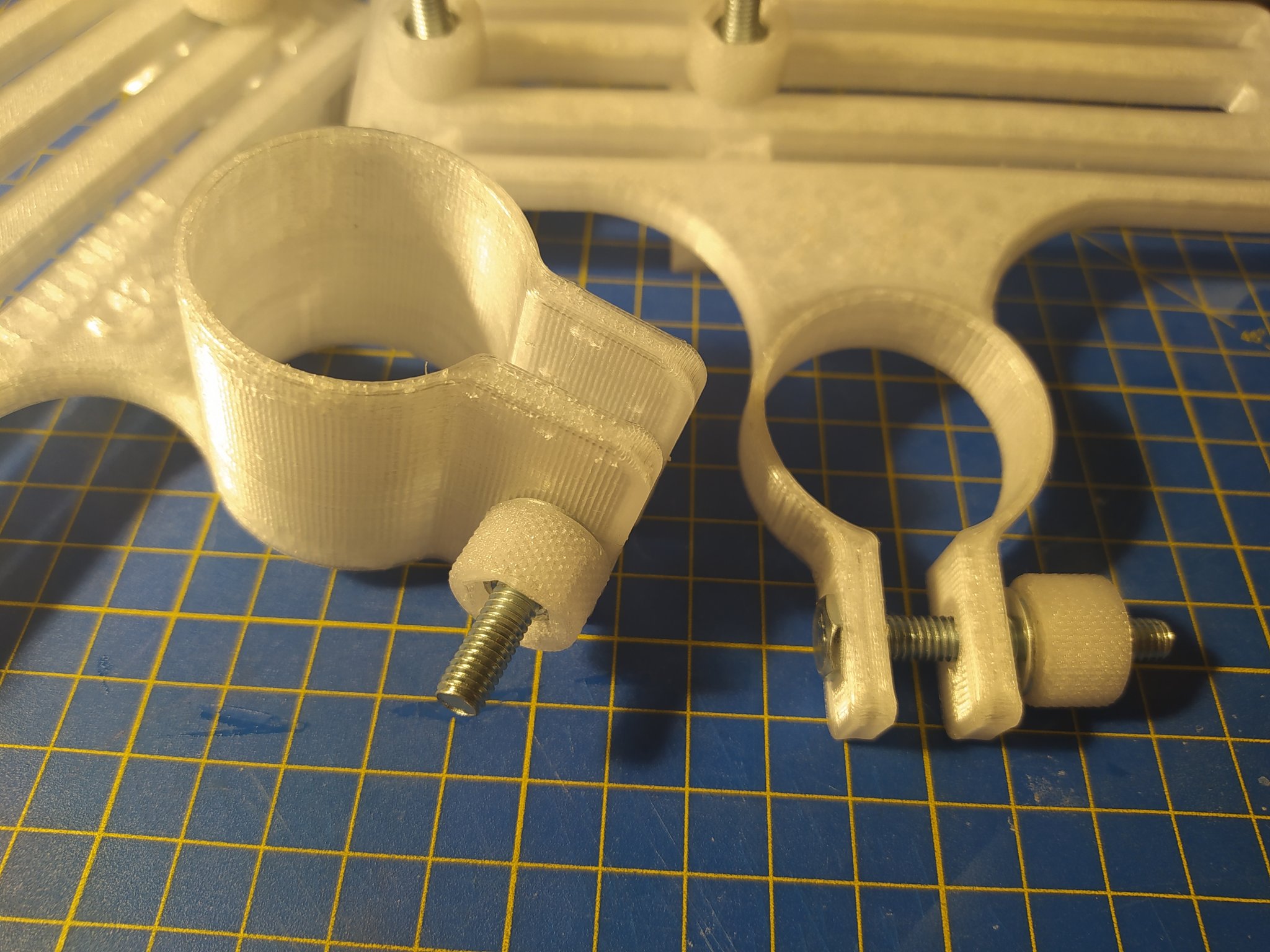

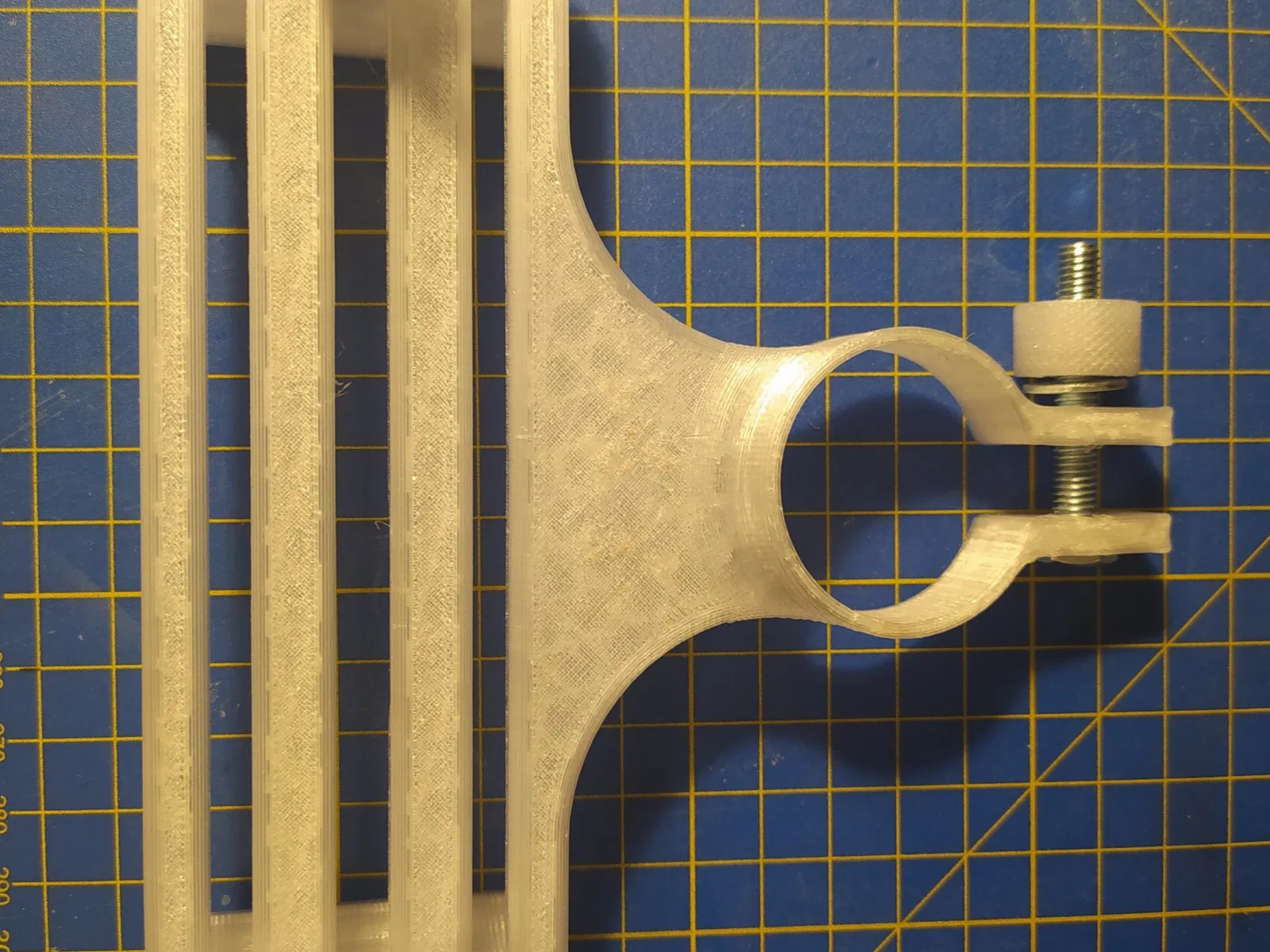

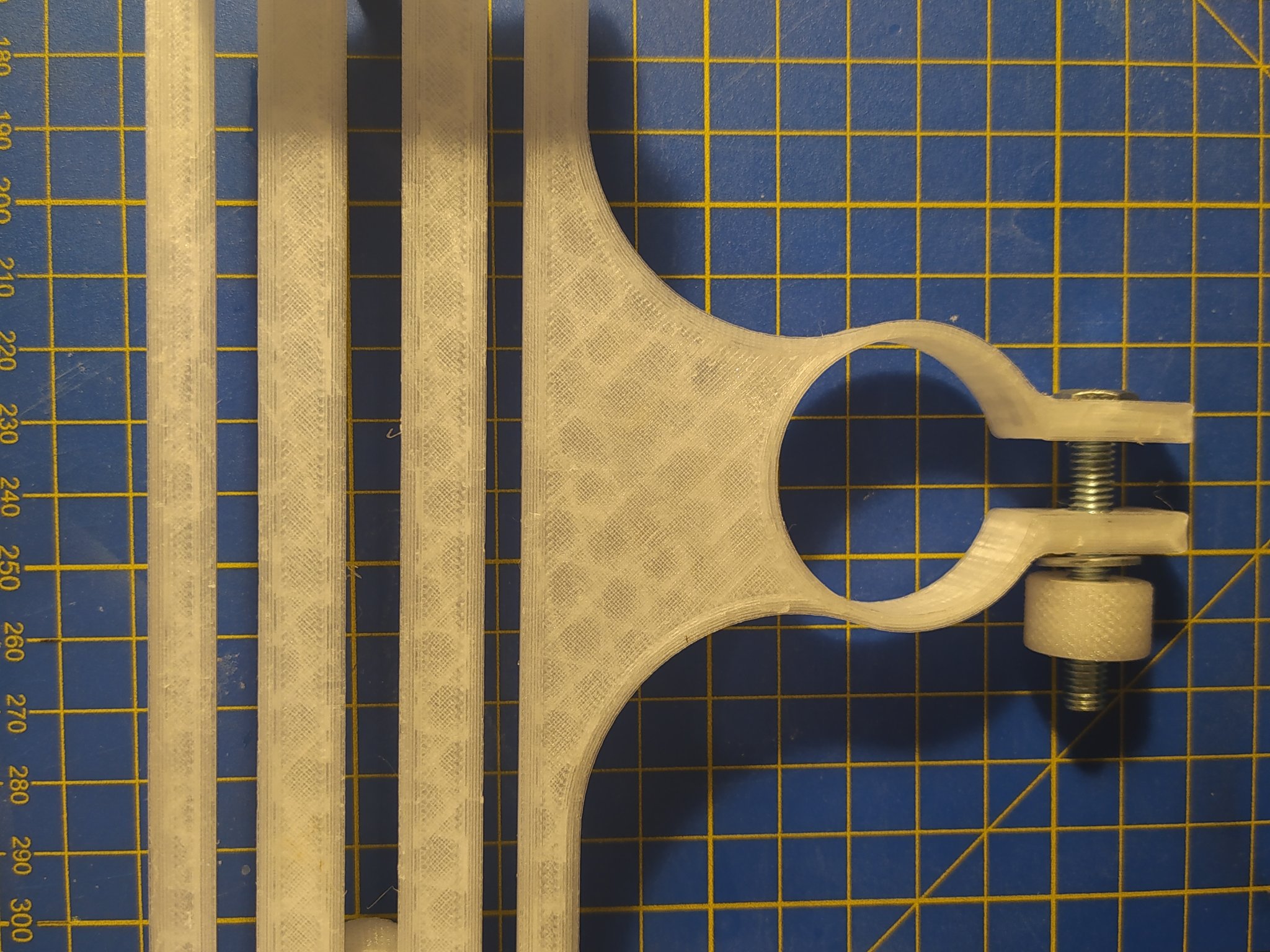

Tôi đã tạo ra một biến thể của giá đỡ thị kính có thể được gắn vào các thị kính ngắn hơn. Tôi thích thiết kế ban đầu, nhưng tôi chỉ có thể sử dụng nó với thị kính 25 mm của mình. Với thiết kế mới, tôi cũng có thể sử dụng các thị kính 10 và 6 mm của mình.

BOM

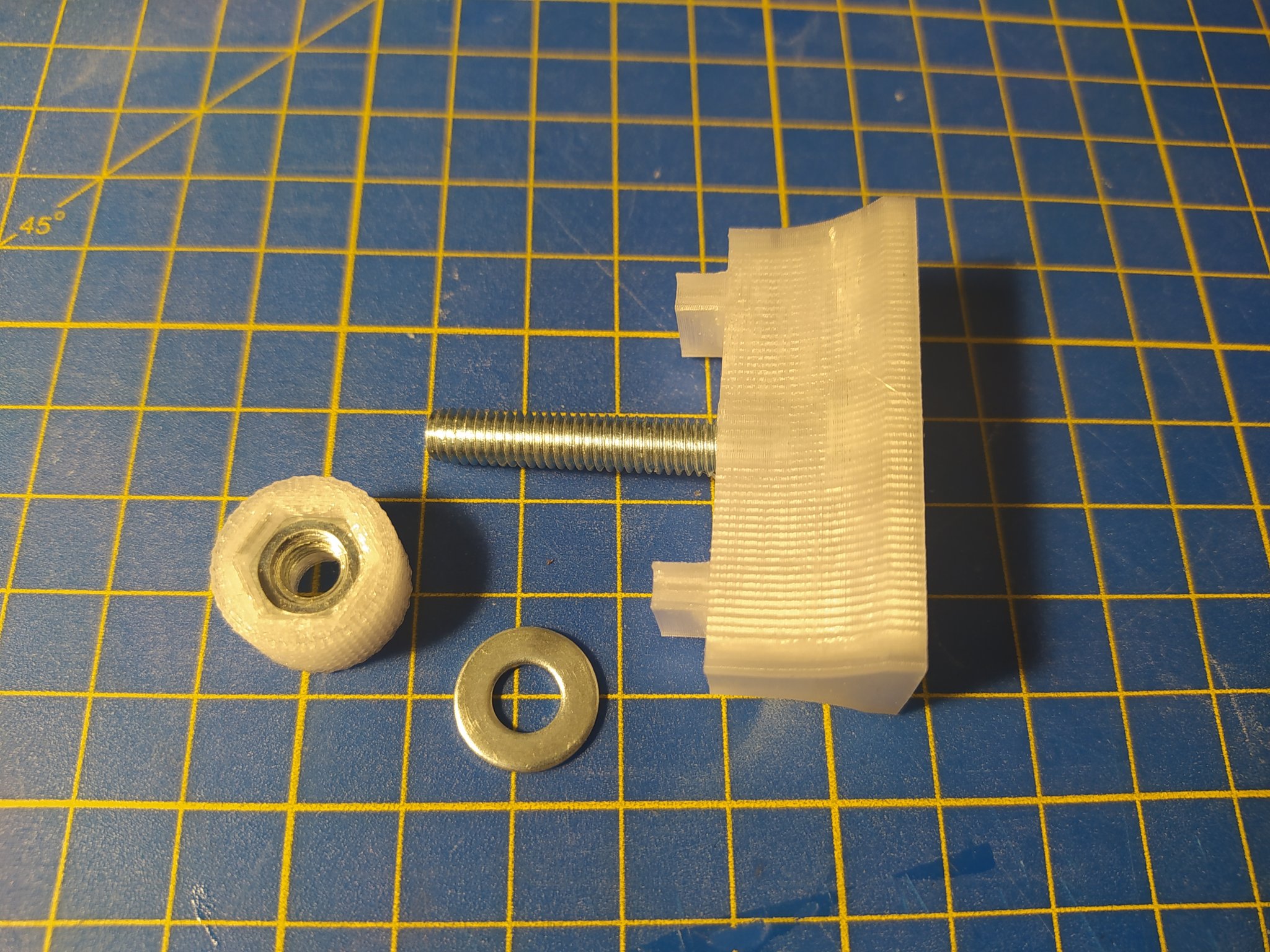

• 3x vít đầu lục giác M6x30 mm
• 3x đai ốc M6

tùy chọn:

• 3x đai ốc cánh M6 thay vì đai ốc tiêu chuẩn
• 3x vòng đệm M6

Cảm hứng

Tôi đã được truyền cảm hứng từ thiết kế của lengyej, nhưng sau một nghiên cứu ngắn, tôi phát hiện rằng thiết kế của anh ấy là một bản remix của các tác giả khác, vì vậy tôi sẽ liệt kê tất cả các tác phẩm của họ ở đây:

• https://www.thingiverse.com/thing:2365190
• https://www.thingiverse.com/thing:1050407
• https://www.thingiverse.com/thing:801039

Thông tin thiết kế và in ấn

Thiết kế bằng Fusion360.

In bằng Creality Ender 5 pro.

Chất liệu: PETG; vòi phun: 0.4 mm; chiều cao lớp: 0.2 mm; độ đặc: 20%; số dòng tường: 4; không cần hỗ trợ.
