Dụng cụ mở đầu nối 221 Series Splicing Connector, công cụ cầm tay

Tác giả Kisssenschla_1177270

Lượt tải
1
Lượt coi
49

File 4 7,8 MB

  • WAGO_Series_Splicing_Connector_Opener_Hand_Tool_two-tone_1780304377.3mf3MF · 788,2 KB
  • WAGO_Series_Splicing_Connector_Opener_Hand_Tool_1780304379.3mf3MF · 786,1 KB
  • WAGO_Series_Splicing_Connector_Opener_Hand_Tool_two-tone_1780304379.stlSTL · 3,1 MB
  • WAGO_Series_Splicing_Connector_Opener_Hand_Tool_1780304381.stlSTL · 3,1 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#394225
Danh mục
DIY
Ngày đăng

Mô tả

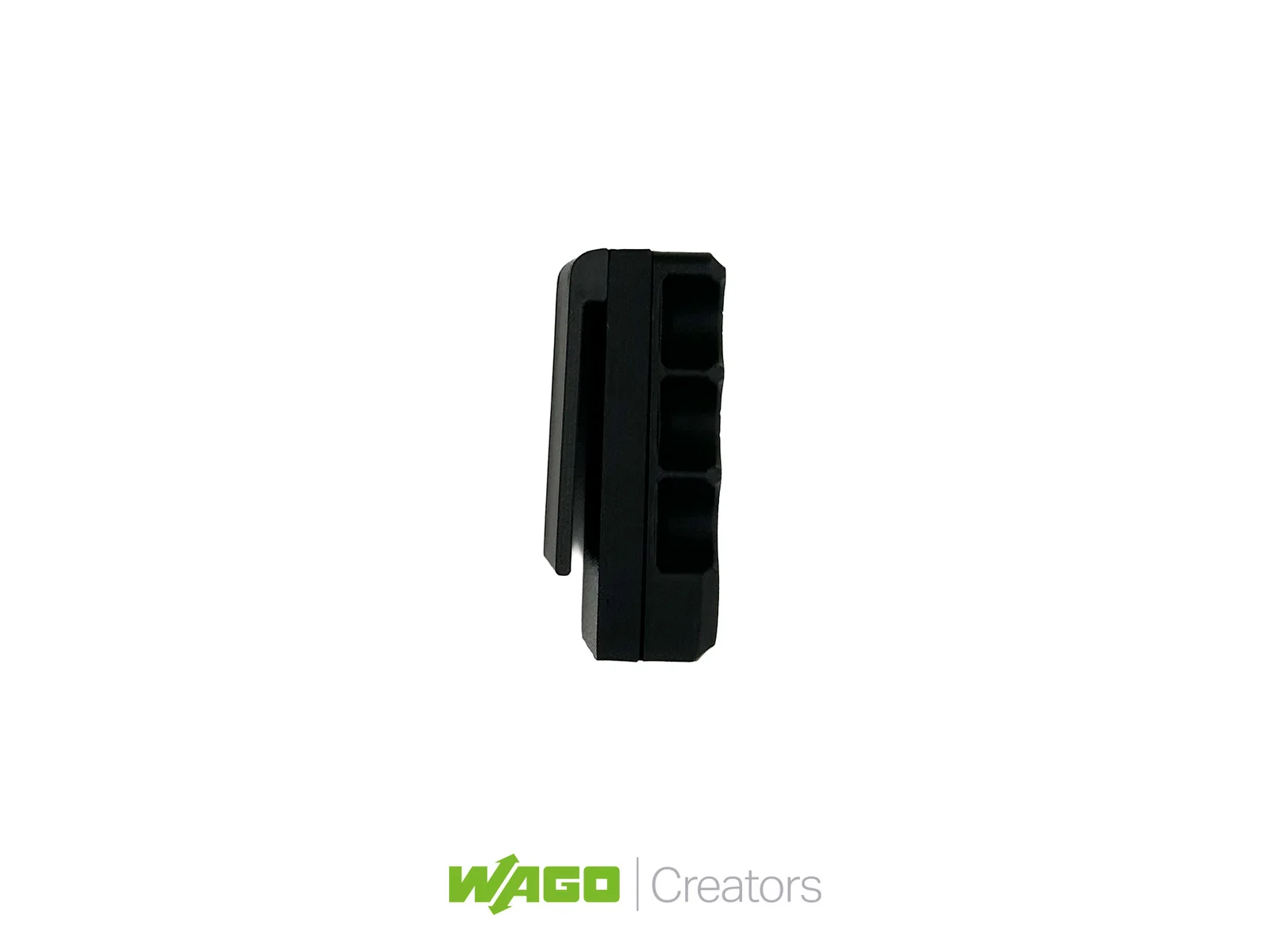

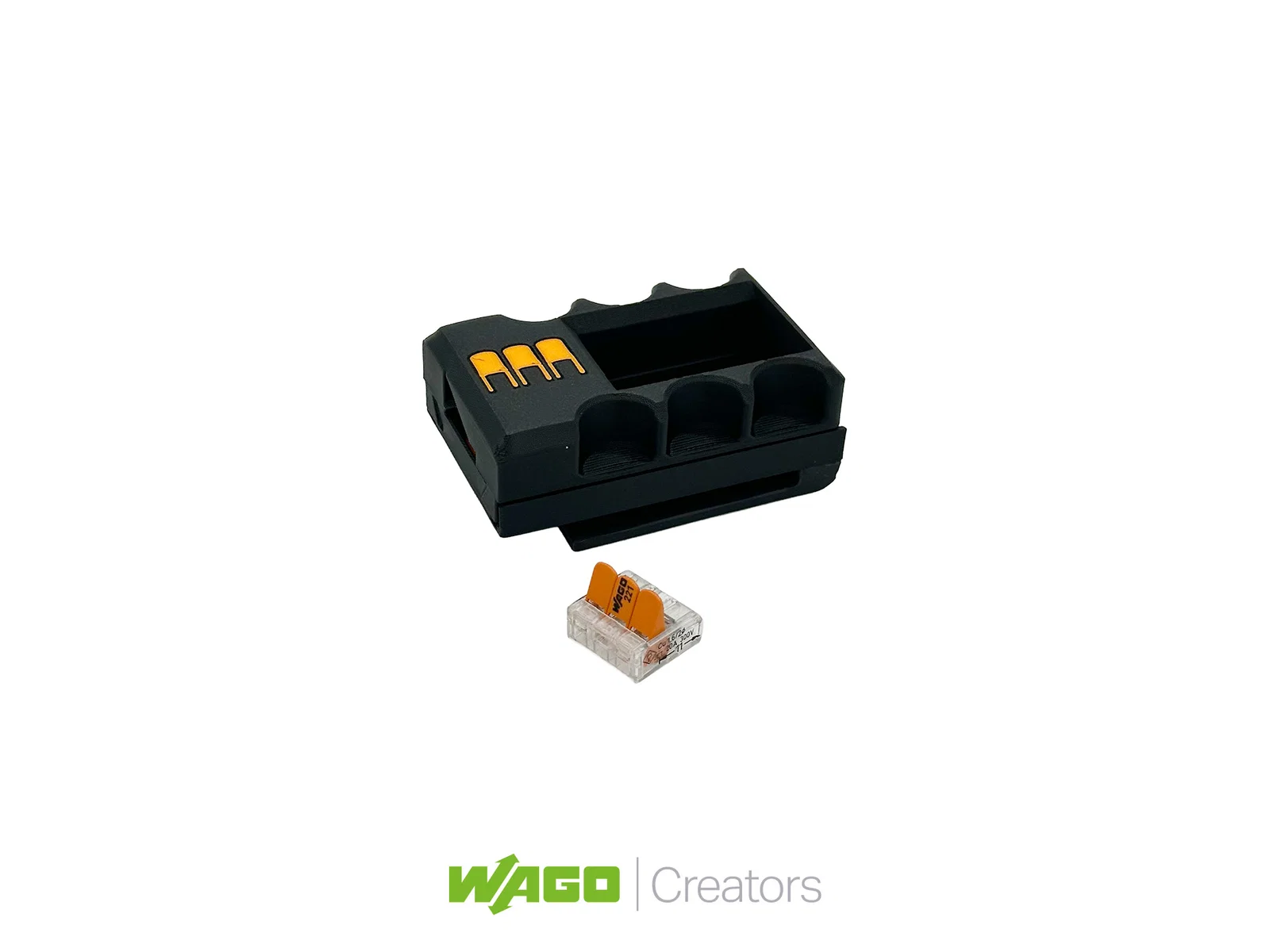

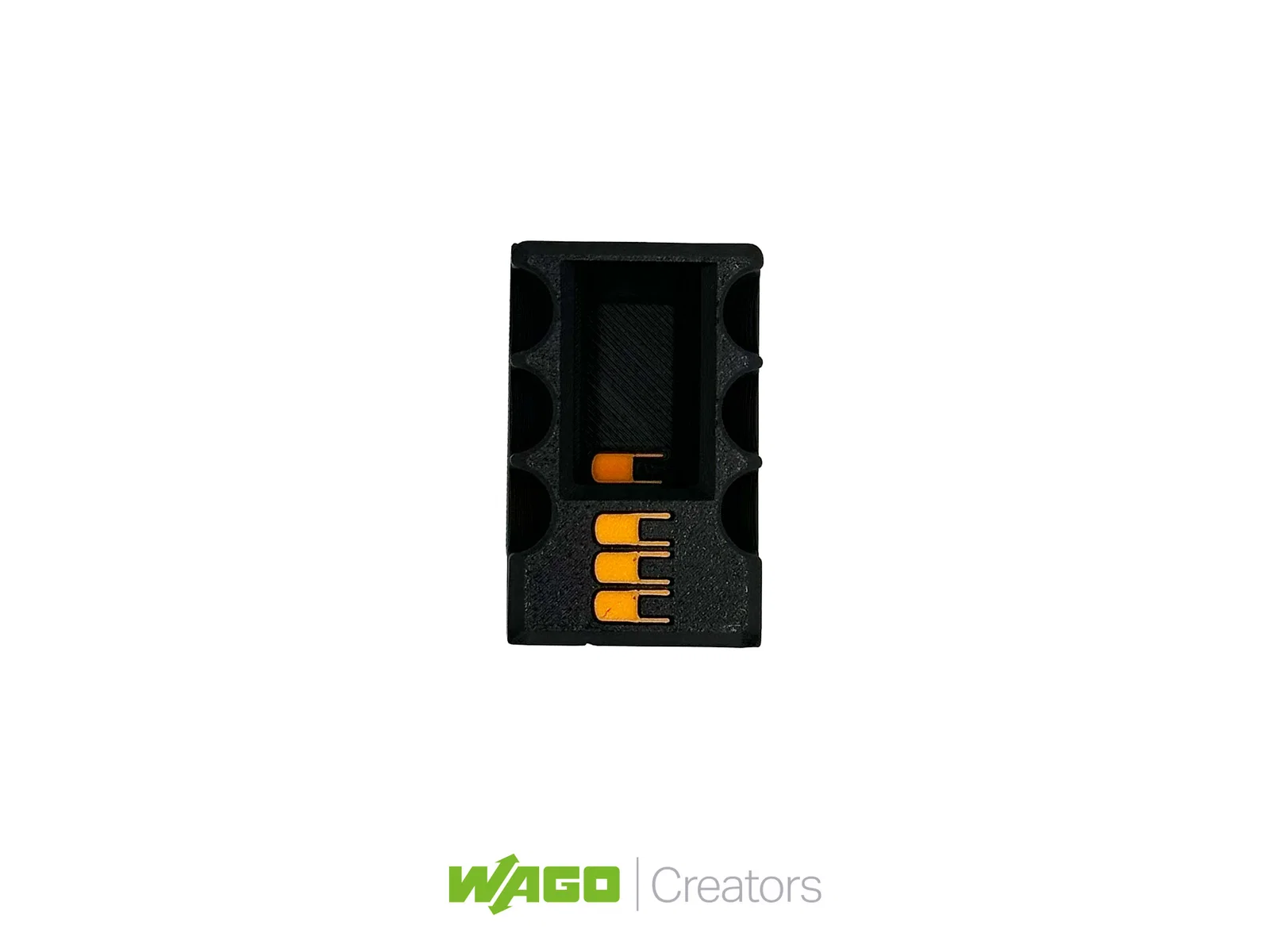

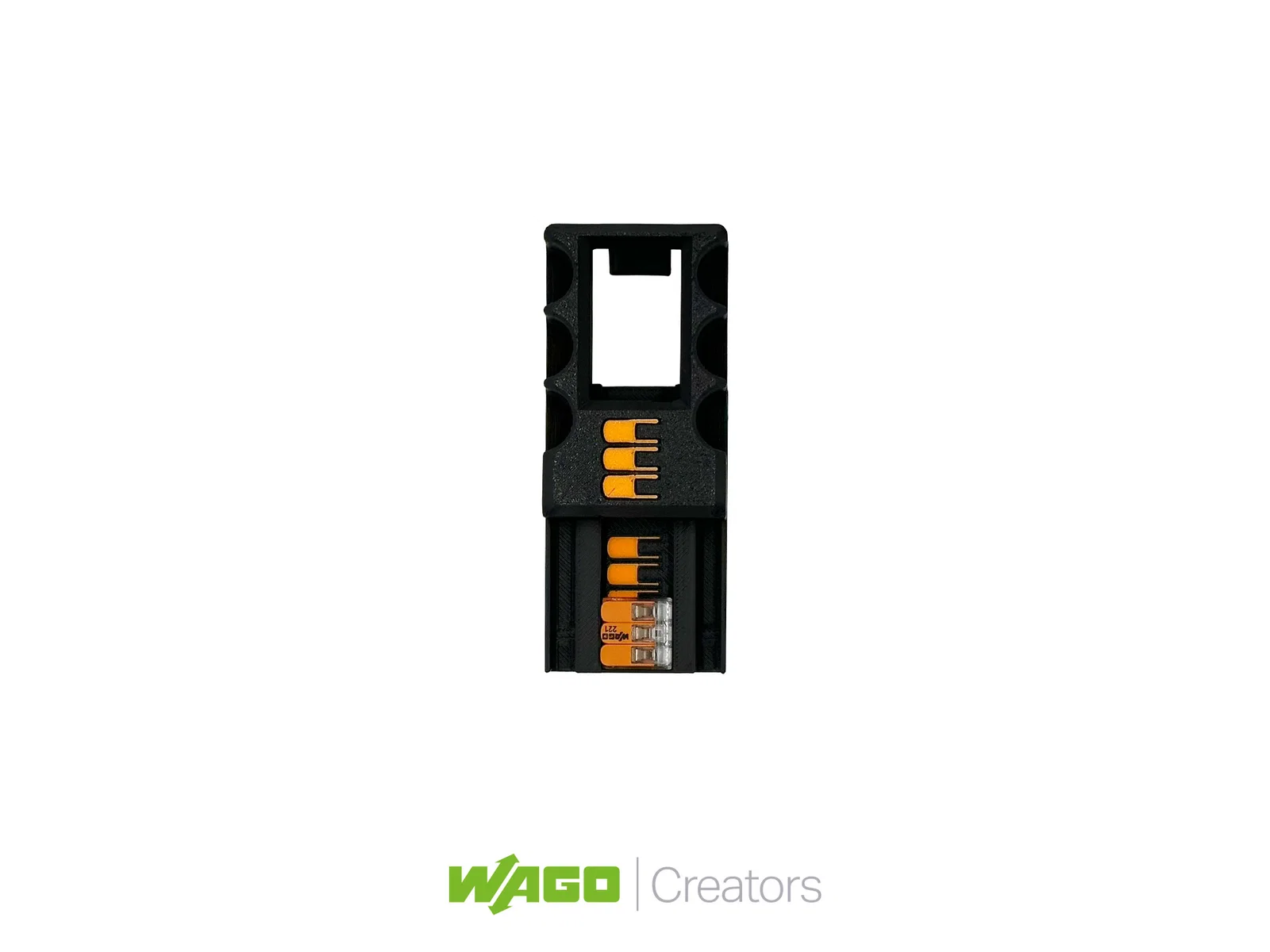

Dụng cụ này được thiết kế chuyên dụng cho các loại đầu nối 221 Series Splicing Connectors có cần gạt, giúp bạn mở đầu nối dễ dàng mà không sợ đau ngón cái. Để thuận tiện hơn, bạn có thể cài dụng cụ này vào thắt lưng. Chỉ cần trượt phần phía trước lên trên và chèn đầu nối vào theo hướng được chỉ dẫn. Sau đó, ấn phần phía trước xuống để mở đầu nối. Đầu nối sẽ được mở ra và rơi vào lòng bàn tay bạn. Để dễ nhận biết chiều mở đầu nối, tụi mình khuyên bạn nên in dụng cụ này với hai màu sắc khác nhau.

Mẹo nhỏ: PLA bóng (Glossy PLA) sẽ trơn hơn PLA nhám (matte PLA), nên dụng cụ sẽ hoạt động trơn tru hơn với loại nhựa bóng. Các loại vật liệu có độ ma sát thấp hơn nữa, ví dụ như PA, sẽ giúp tăng độ bền và dễ sử dụng hơn, nhưng bù lại sẽ khó in hơn. Lúc đầu, dụng cụ có thể hơi cứng, nhưng sau vài lần dùng nó sẽ mượt mà hơn.

Lắp ráp: Chèn lò xo vào các khe với mũi tên hướng lên trên. Lò xo giúp giữ phần giá đỡ và phần trượt cố định với nhau, tránh bị bung ra. Để gắn kẹp thắt lưng, bạn cần hai con ốc nhỏ (lý tưởng nhất là ốc vít đầu bằng M3x8, nhưng cũng có thể dùng ốc đầu bằng M3x6, ốc đầu tròn M3x6 hoặc M3x4).

  • Vật liệu khuyên dùng: PA, PLA
  • Màu sắc: hai tông màu

Xem thêm thiết kế tại WAGO Creators

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstl
Số file mô hình
4
Tổng dung lượng
7,8 MB
File lớn nhất
3,1 MB
