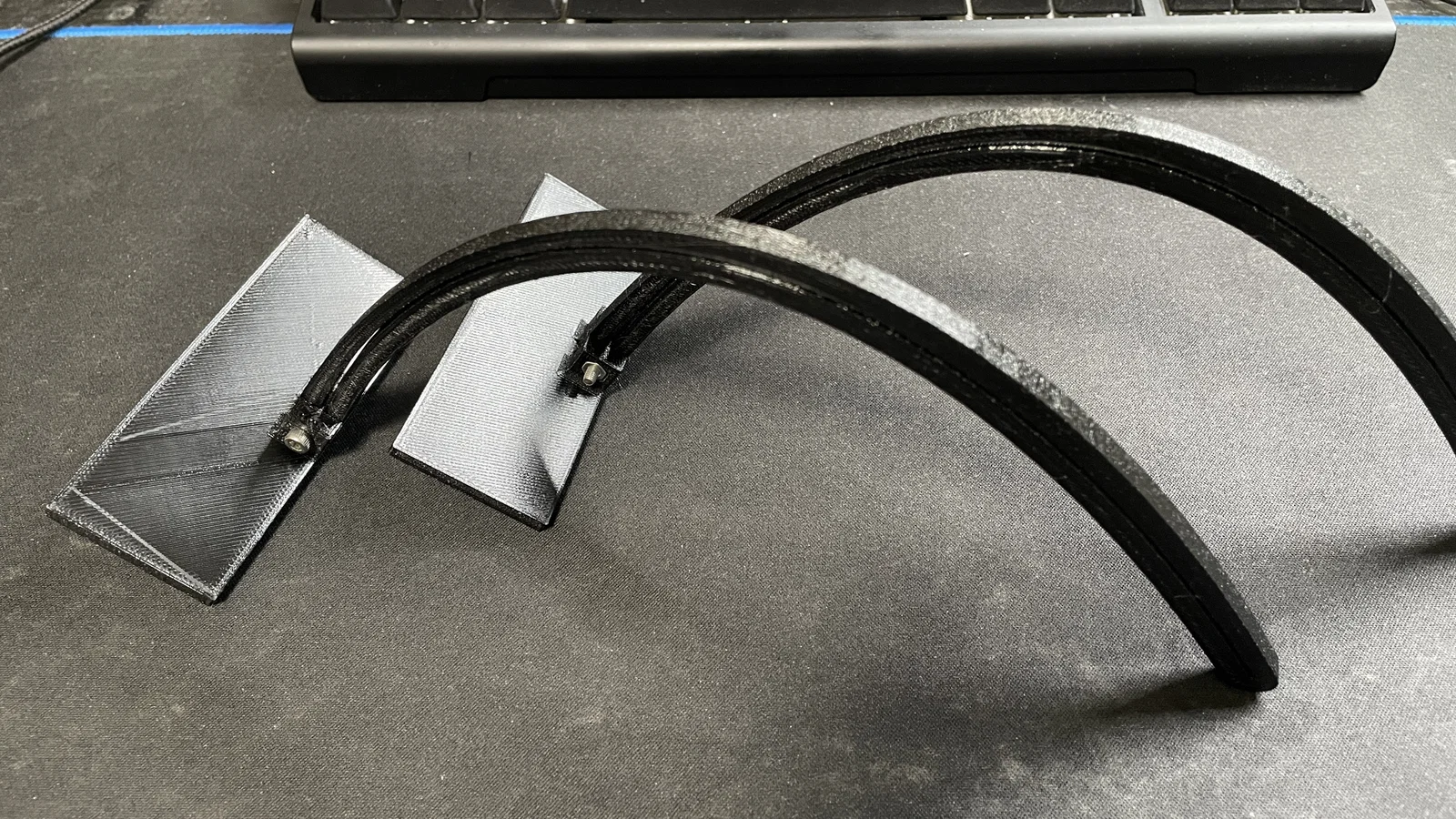

Bộ khung này gồm hai phần — "base" (đế) và "adjustable_arm" (tay điều chỉnh) — kết hợp với nhau để giữ một tấm phẳng làm tấm chắn gió điều hòa. Phần đế cần sử dụng ốc lục giác M3 và vít lục giác 20mm để kết nối với tay điều chỉnh.

📦 Các tệp tin:
-
base_left_v2.stl ← [MỚI NHẤT] Vui lòng sử dụng phiên bản này
-
base_right_v2.stl ← [MỚI NHẤT] Vui lòng sử dụng phiên bản này
-
adjustable_arm_v1.stl ← [MỚI NHẤT] Vui lòng sử dụng phiên bản này
Vật liệu khuyên dùng:
- Bìa hồ sơ A4 trong suốt (tốt nhất về độ cứng và khả năng chống ẩm)
⚠ Tránh dùng giấy thường — điều hòa tạo ra hơi ẩm ngưng tụ sẽ làm giấy bị cong vênh và mục nát theo thời gian.
Mẹo nhỏ:
- Dán nối nhiều tấm lại với nhau để tăng chiều dài nếu cần.

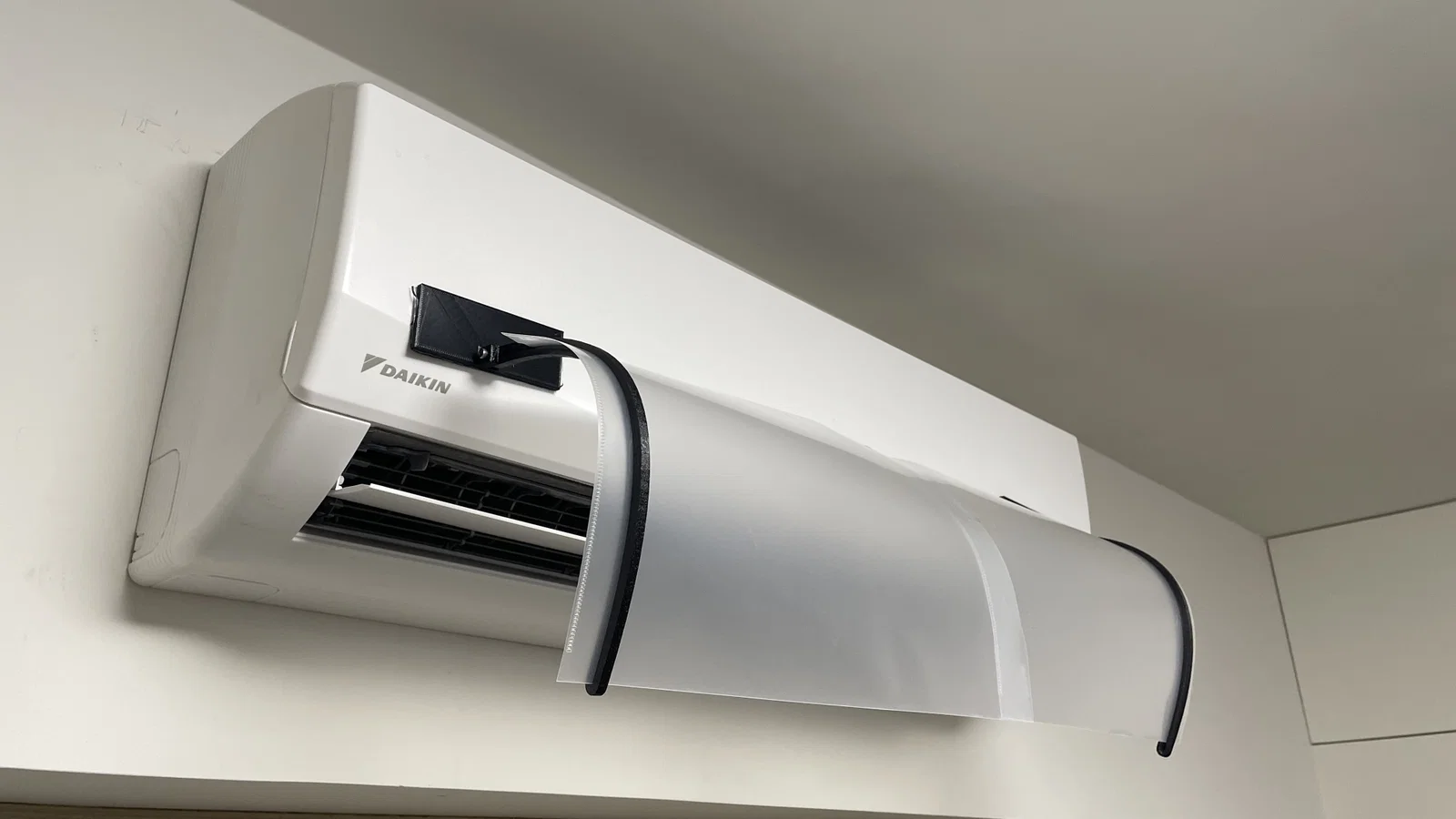

Sau khi lắp ráp xong, hãy gắn thiết bị lên máy lạnh bằng băng dính hai mặt. ⚠ Nên dùng băng keo xốp acrylic (loại VHB) có khả năng chống ẩm — băng keo xốp thông thường sẽ hút hơi ẩm từ điều hòa và làm giảm độ dính theo thời gian. Nếu cần gỡ bỏ sau này, hãy dùng lưỡi dao rọc nhẹ nhàng để cắt và làm sạch phần keo còn sót lại.

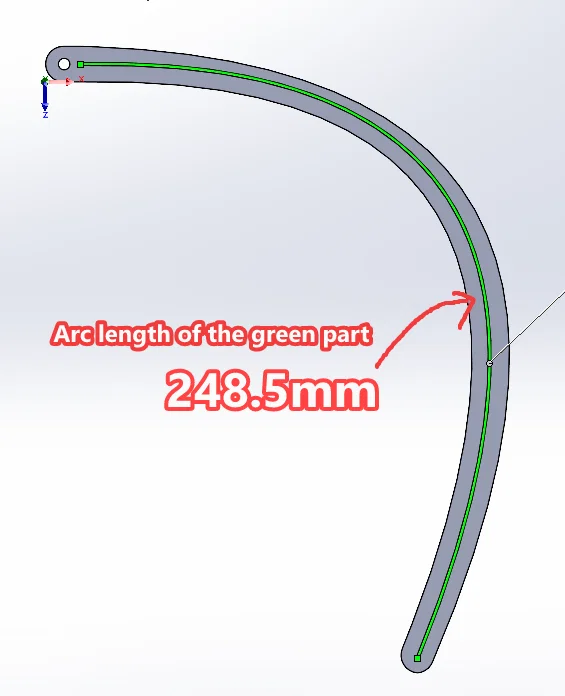

Lưu ý về adjustable_arm => độ dài cung của khe cắm tấm chắn là 248.5 mm
Lưu ý: Khi đối diện với cửa gió điều hòa, hãy lắp "base_left_v2" ở bên trái và "base_right_v2" ở bên phải.

Cài đặt in:
Độ cao lớp 0.2mm, infill 20%, không cần brim, không cần support.
Thiết kế này nhằm giải quyết vấn đề gió lạnh thổi trực tiếp vào đầu mình. Hy vọng nó cũng hữu ích với mọi người!
Thiết kế bởi YU CHEN YEH - Franky
Nhật ký thay đổi:
[2026-05-25] : Thêm phiên bản trái và phải cho phần đế.
[2026-05-20] Sửa lỗi diện tích đế quá nhỏ gây khó gắn, cải tiến: Tăng diện tích phần đế để gắn chắc chắn và ổn định hơn.
