Cable dock HDMI/USB-C cho MacBook

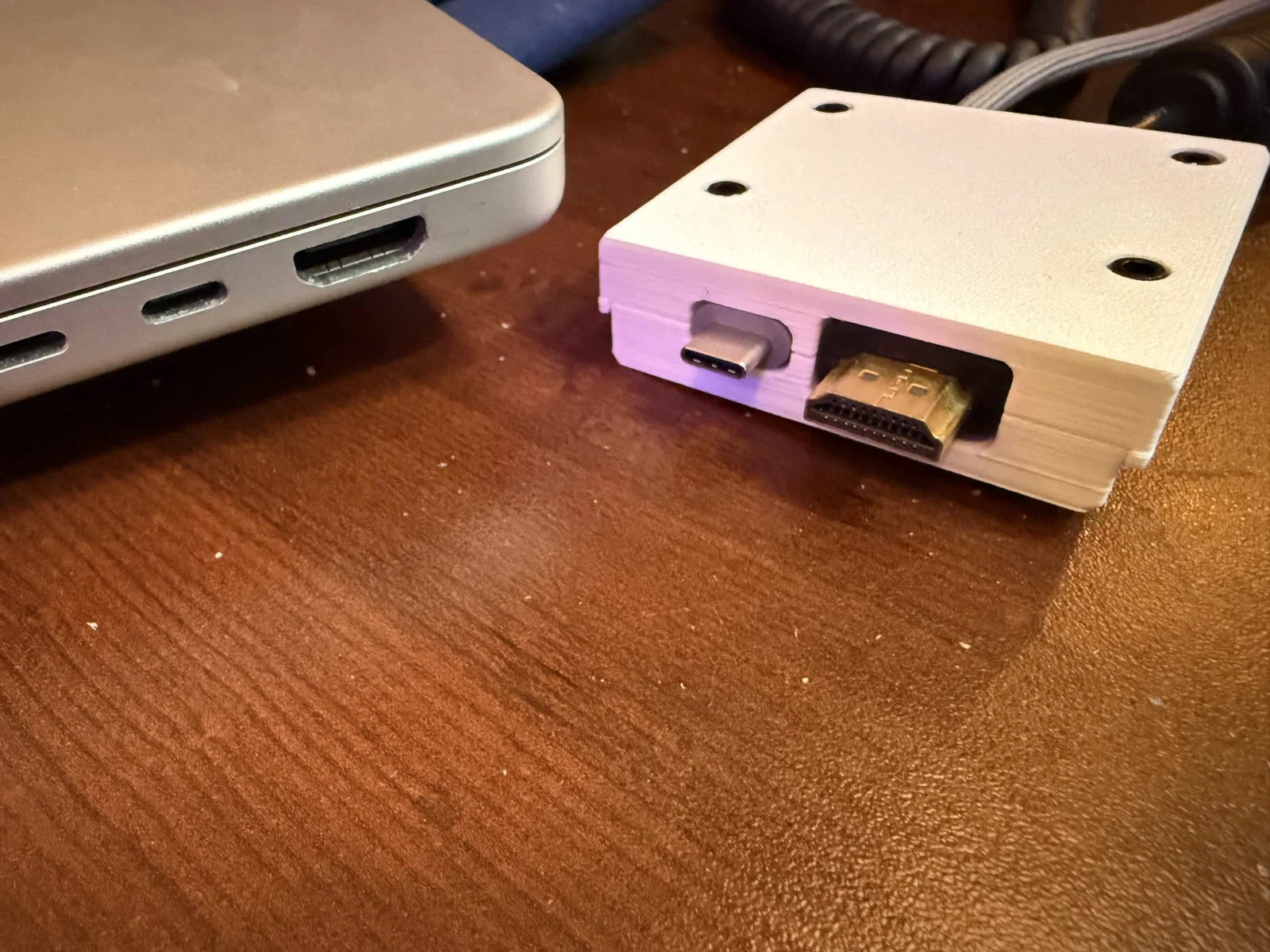

Bạn thấy phiền mỗi khi phải cắm từng sợi dây cáp mỗi khi ngồi vào bàn làm việc không? Mình đã thiết kế một chiếc cable dock in 3D giúp gom gọn cổng HDMI và USB-C lại thành một khối duy nhất, có khoảng cách khớp hoàn hảo với các cổng kết nối bên cạnh phải của MacBook Pro. Chỉ cần đẩy laptop vào, mọi kết nối đều được thực hiện ngay lập tức, cực kỳ tiện lợi.

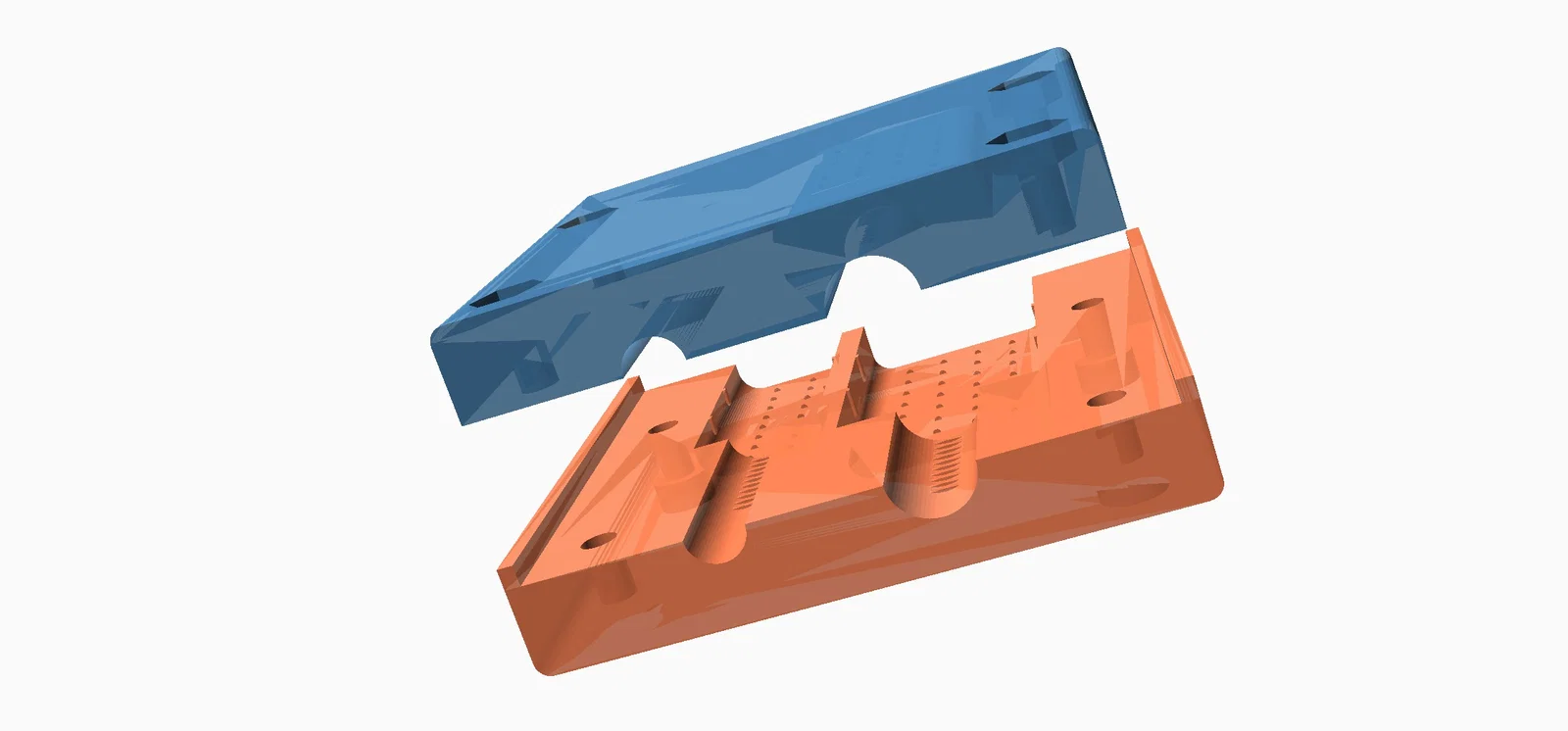

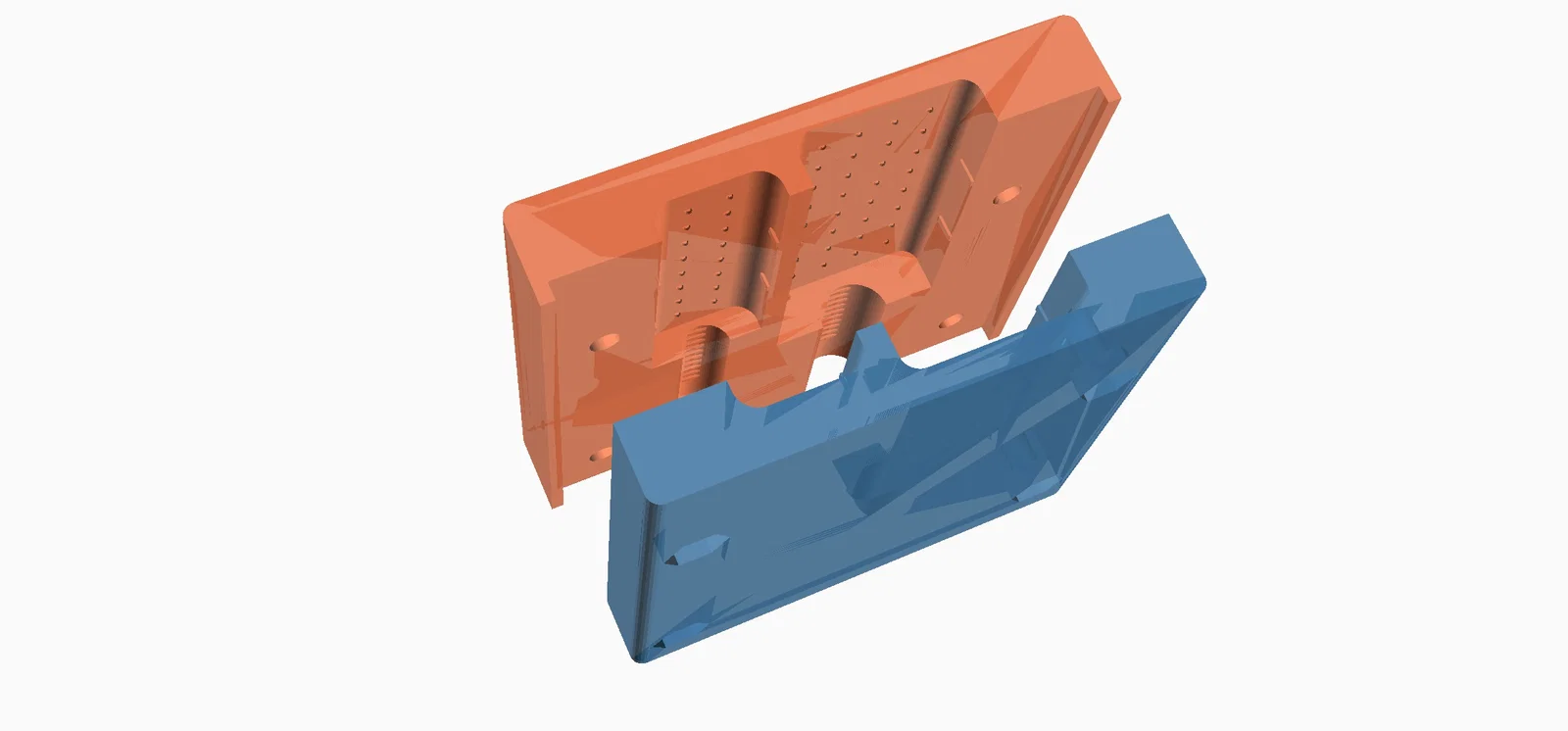

Đây là thiết kế dạng vỏ sò gồm hai mảnh, dùng ốc vít M3 để cố định xung quanh cáp của bạn. Các hốc cắm có thêm những gai nhỏ và gờ bám giúp đầu cáp không bị xê dịch hay lung lay, đồng thời các đường rãnh hình răng cưa trong khoang đi dây giúp giữ chặt cáp, tránh tình trạng bị tuột. Đầu ốc và đai ốc đều được thiết kế chìm, đảm bảo bề mặt phẳng phiu, không gây vướng víu.

Toàn bộ mô hình được thiết kế theo dạng tham số (parametric) trong OpenSCAD. Bạn chỉ cần dùng thước kẹp để đo khoảng cách các cổng và đường kính cáp của mình, nhập các thông số đó vào phần tùy chỉnh, rồi xuất ra file STL với kích thước chính xác cho thiết bị của bạn. Mình thiết kế mẫu này cho MacBook Pro 14"/16" nhưng cấu trúc cũng rất linh hoạt, có thể dùng tốt cho bất kỳ hai cổng cạnh nhau nào nếu bạn điều chỉnh kích thước cho phù hợp.
