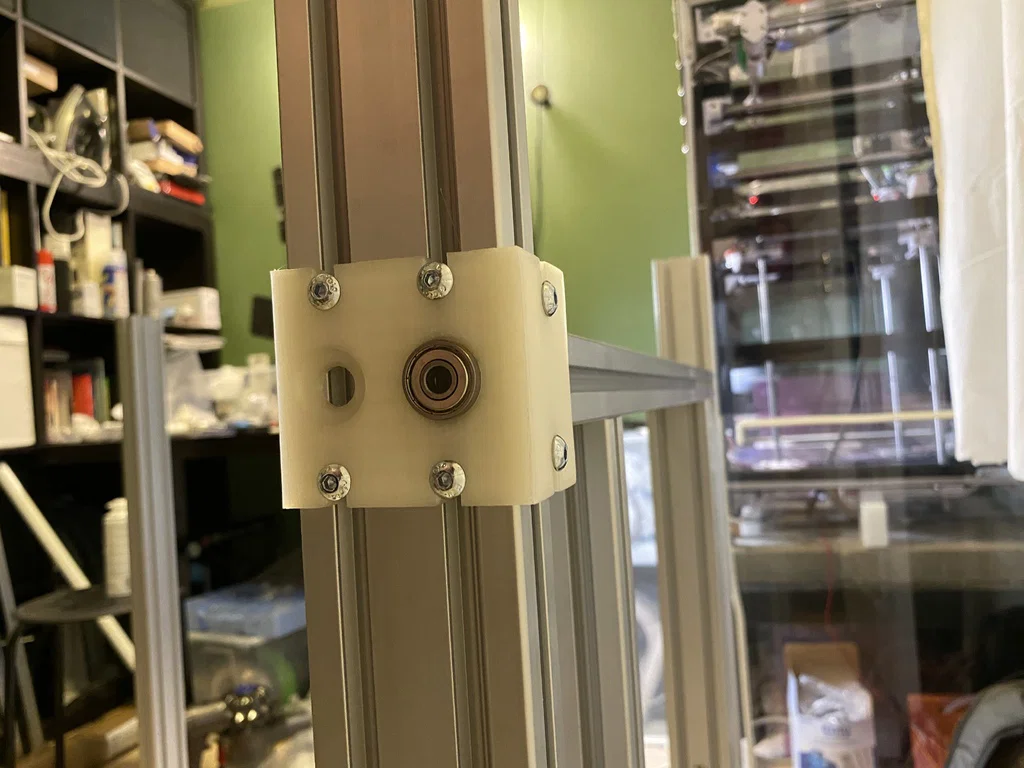

Đồ gá Taro cho thanh nhôm định hình 3030 và 3060

Giúp việc tạo ren và khoan lỗ cho phần then cài trên thanh nhôm định hình 3030 và 3060 trở nên dễ dàng hơn bao giờ hết.

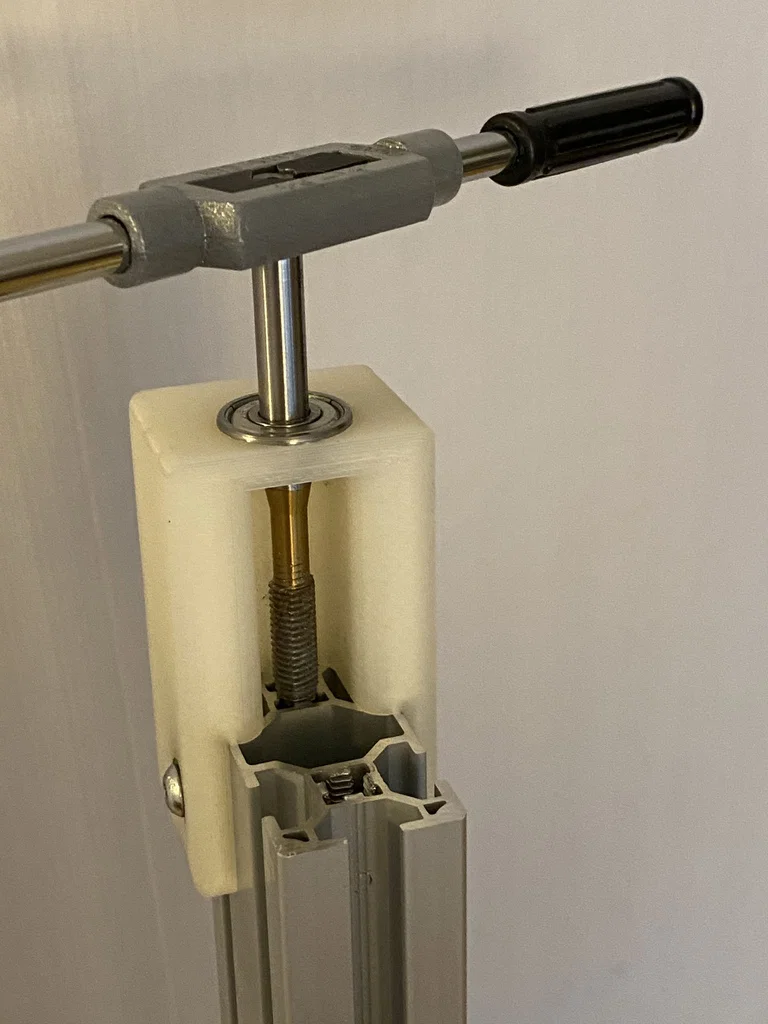

Bộ đồ gá này sử dụng bạc đạn 608ZZ cho phần mũi taro và bạc đạn 626ZZ cho phần khoan, giúp mũi khoan không ăn vào khuôn gá.

Mình đã sử dụng mũi taro "Völkel M8 Fluteless machine tap". Đây là loại taro cán ren (roll tap), nó không cắt gọt mà ép vật liệu để tạo ren. Mình đã thử dùng mũi taro cắt thông thường nhưng không hiệu quả với nhôm định hình Misumi.

Mình dùng ốc M8x20 với lục giác 5mm. Các lỗ ban đầu là 6mm nhưng sau đó mình phải mở rộng lên 7mm do bị lệch khi khoan.

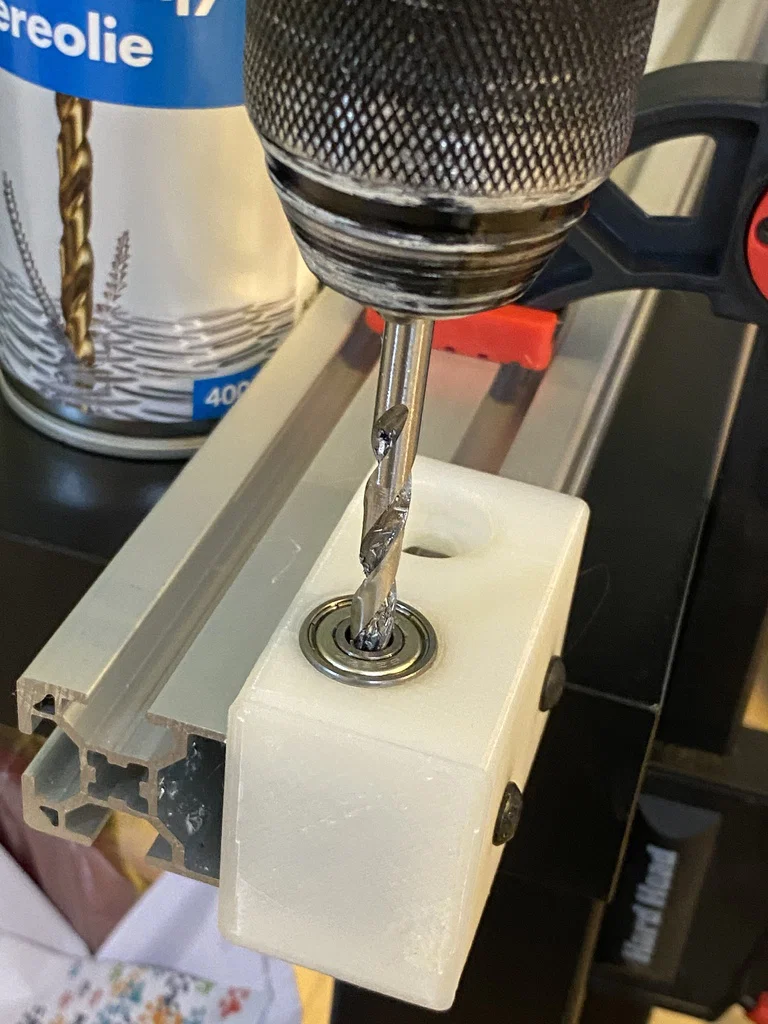

Mình dùng mũi khoan HSS để khoan lỗ.

Đừng quên dùng thật nhiều dầu cắt gọt nhé!

File Fusion 360 được đính kèm để mọi người tiện chỉnh sửa.

Thiết lập in (Print Settings)

Độ phân giải: 0.15

Nhựa in: PLA loại rẻ tiền không thương hiệu

Lưu ý: Không cần support, ngoại trừ các lỗ bên cạnh của phần "DrillJig Middle". In với 5 tường (walls), đầu phun 0.4 và 6 lớp trên/dưới ở chiều cao lớp in 0.15.
