Kẹp giữ đầu nối IPEx cho bo mạch RAK4631

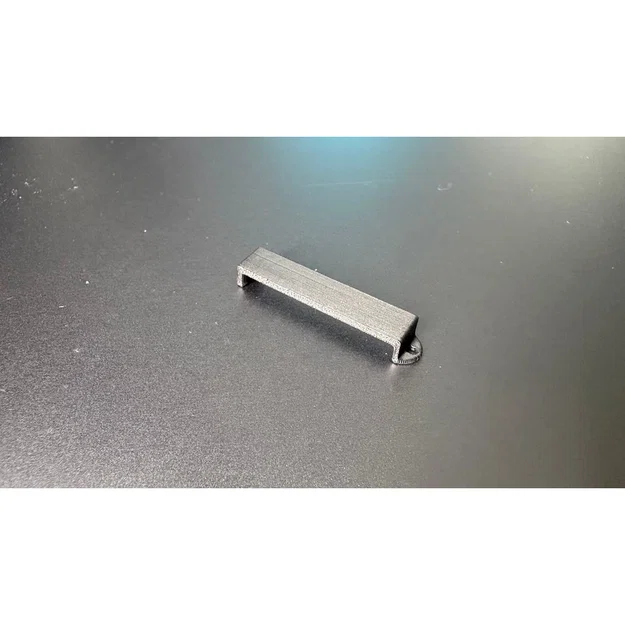

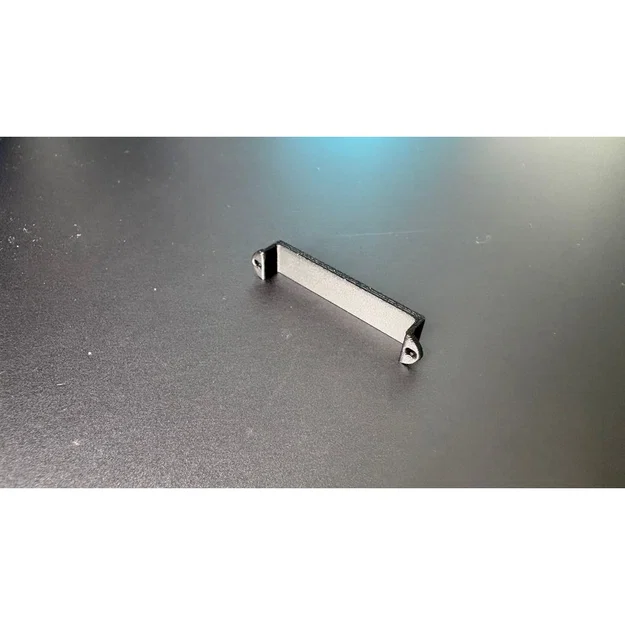

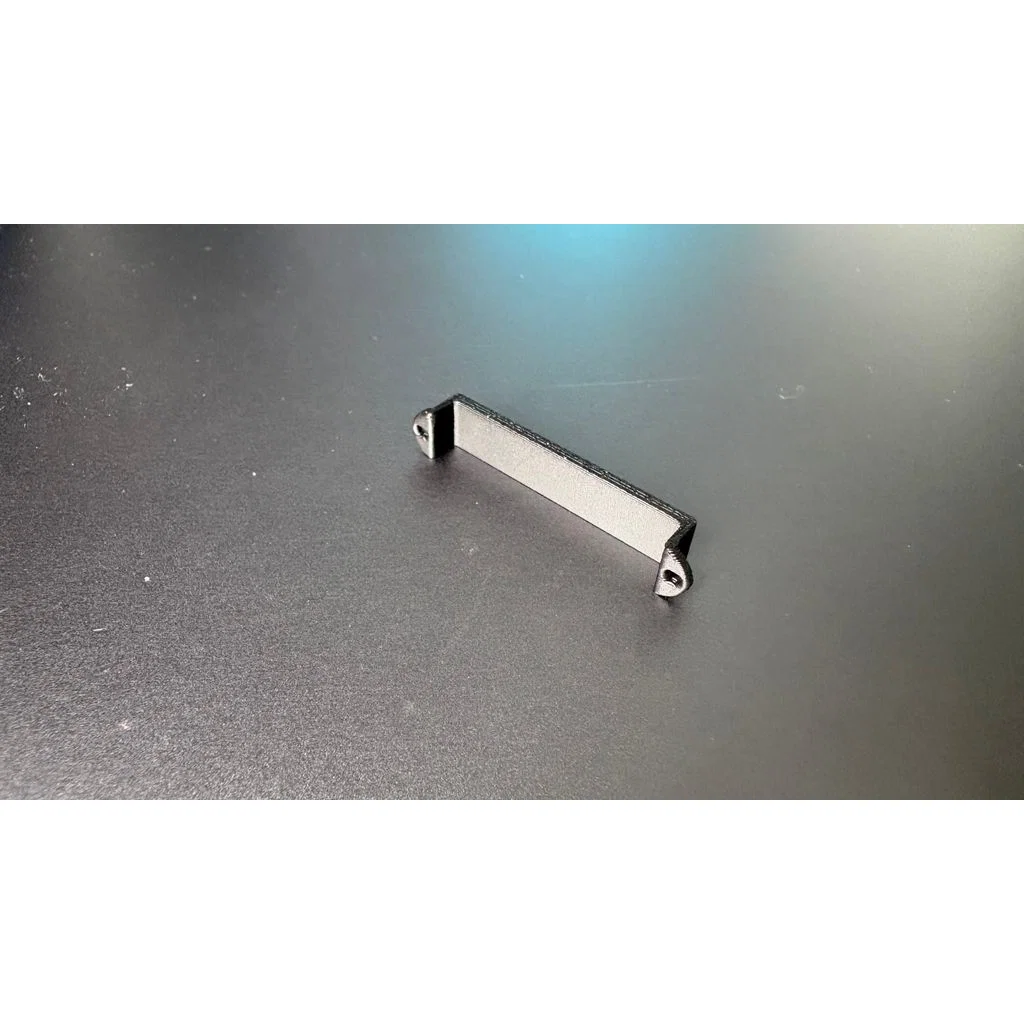

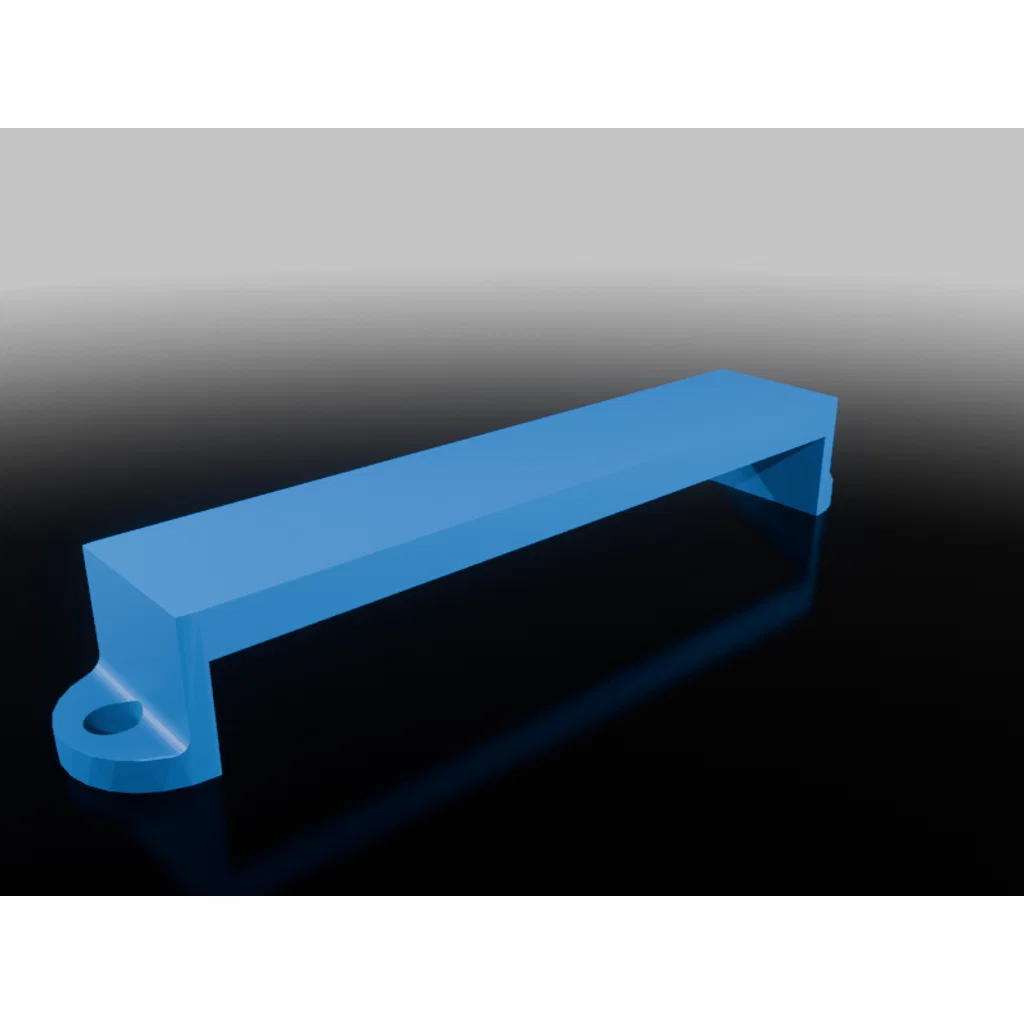

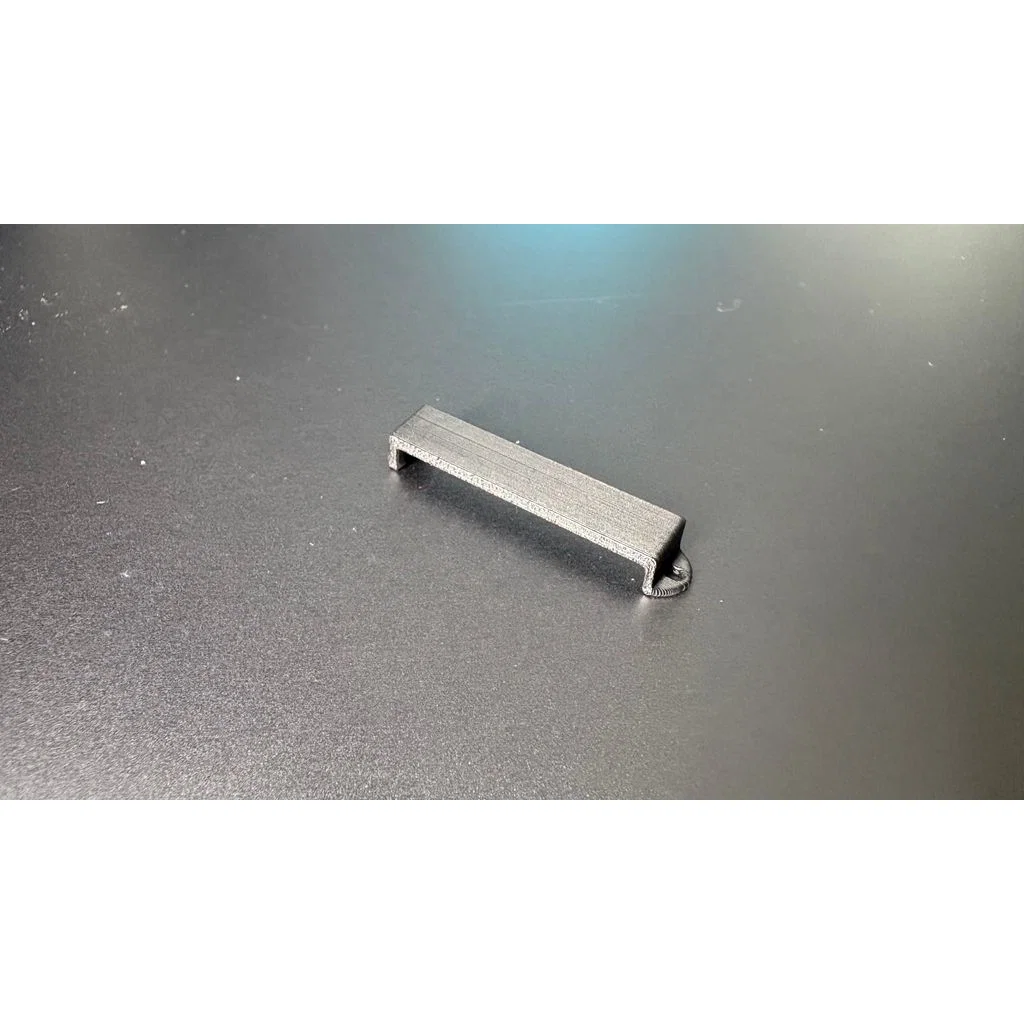

Mình thiết kế kẹp giữ này để ngăn tình trạng đầu nối IPEx bị tuột trên bo mạch RAK4631 khi lắp ráp. Kẹp có thể tháo rời, dễ dàng bắt vít vào vị trí có sẵn, giúp cố định đầu nối chắc chắn mà không cần dùng keo hay băng dính.
Mô tả

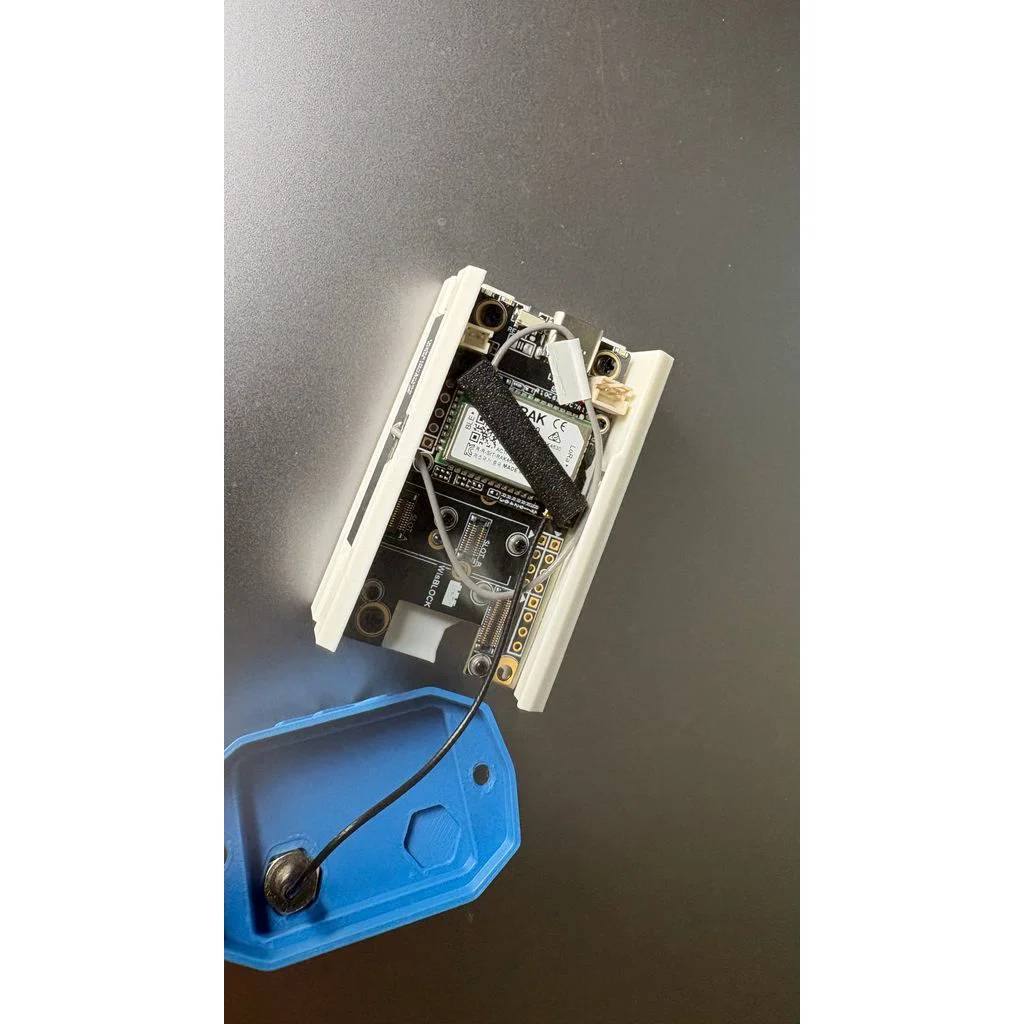

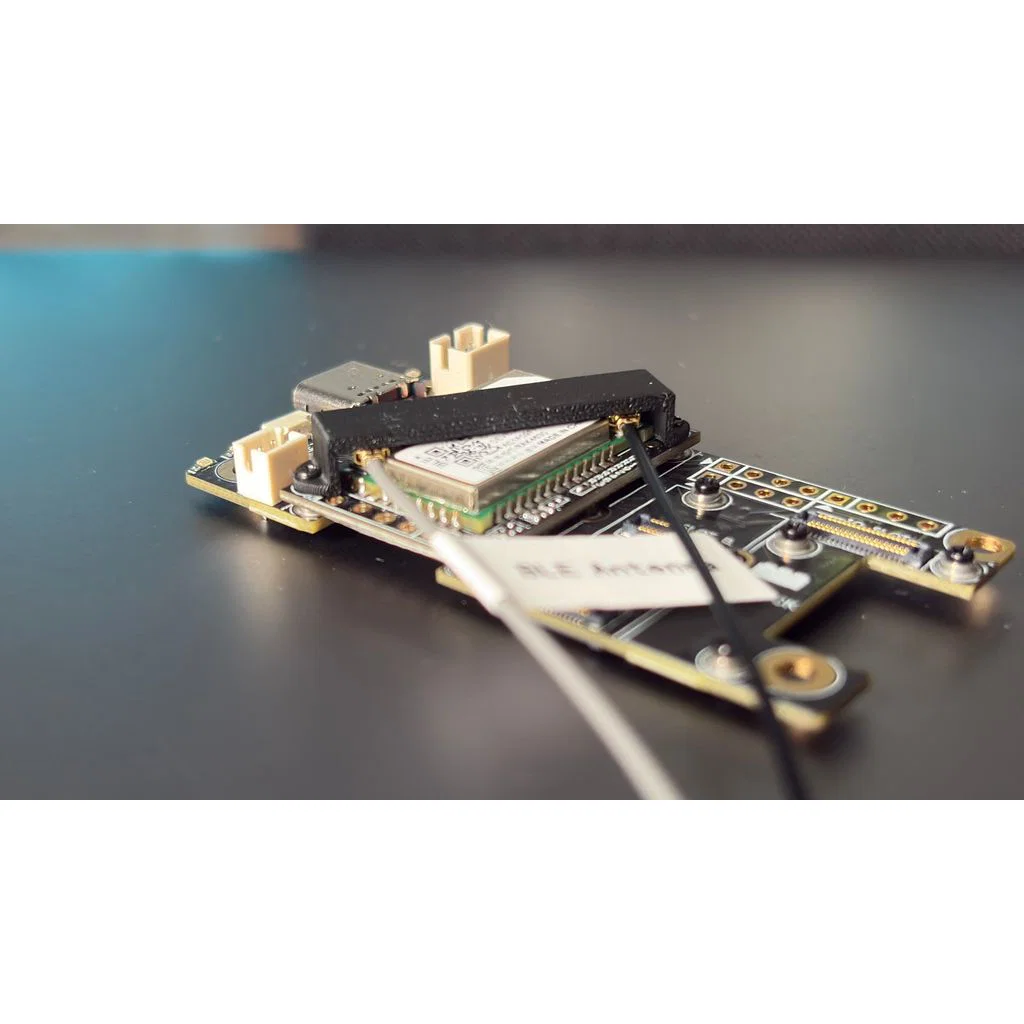

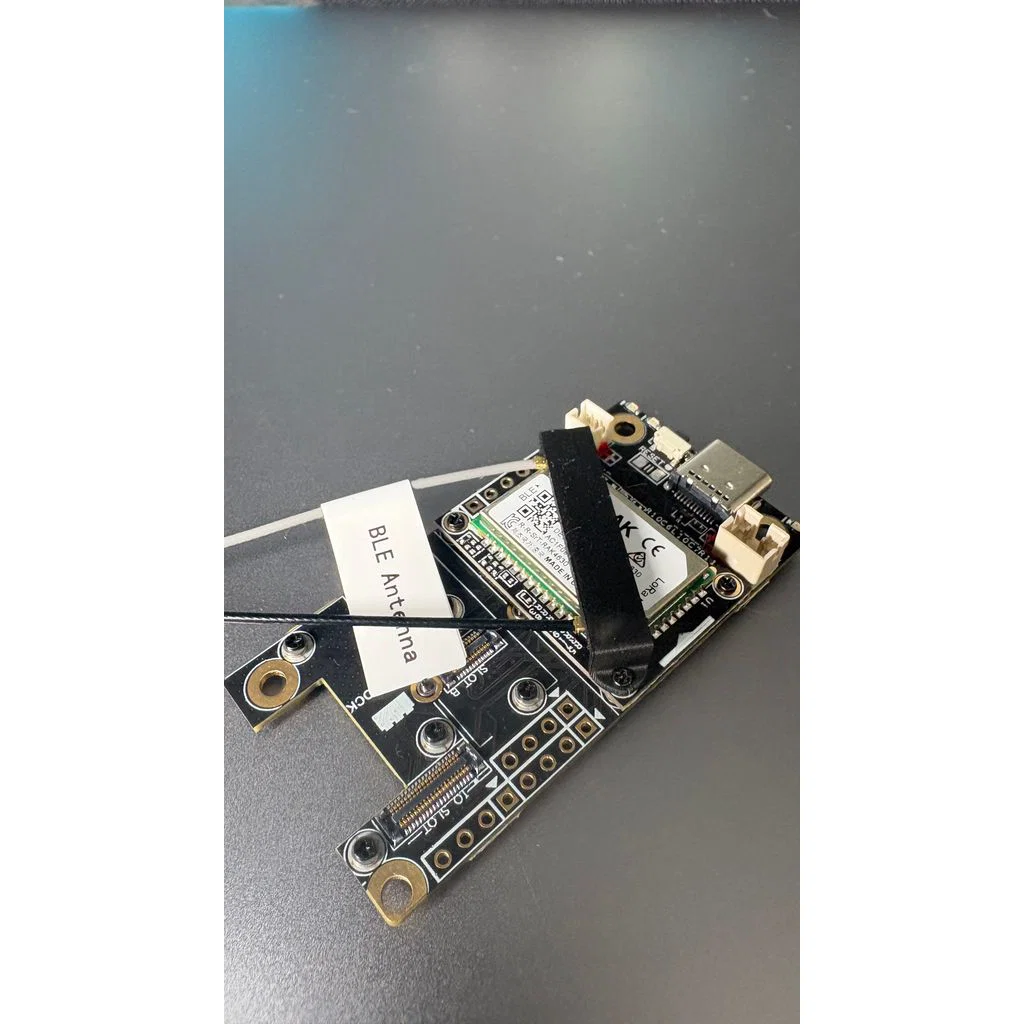

Mình để ý thấy trong nhóm Mesh của anh em, đầu nối IPEx rất hay bị tuột ra trong quá trình lắp ráp. Dùng keo hay băng dính thì cũng được đấy nhưng lại gây ra mấy vấn đề khác. Cái kẹp này được thiết kế để có thể tháo rời khi cần, giúp anh em yên tâm hơn khi lắp đặt. Sau khi gắn đầu nối IPEx, kẹp này sẽ cố định ngay trên đầu nối và bắt vít vào vị trí lỗ vít có sẵn trên bo mạch. Mô hình được mình thiết kế dựa trên số đo thực tế từ con Rak4631 lắp trên đế WisBlock 19007 mình đang có. Khả năng tương thích với các bo mạch RAK WisBlock khác sẽ được mình cập nhật sớm nhất có thể.
Bo mạch tương thích: RAK4631 với chip CPU RAK4630.
