Đế gắn Wago 221-415 cho Voron 2.4

Khi mình in cái đế gắn "wago" cho con Voron 2.4, mình phát hiện mấy cái đầu nối không nhét vừa khe trên mẫu gốc. Mình nhận ra mấy cái kẹp mình có là hàng nhái chứ không phải hàng Wago chính hãng. Tuy nhiên, kể cả khi đo lại thì kích thước khe vẫn nhỏ hơn so với thông số kỹ thuật của Wago.

Mình đăng mẫu này lên phòng trường hợp bác nào cũng đang dùng hàng nhái của cùng nhà sản xuất này, tình trạng này cũng hay gặp lắm.

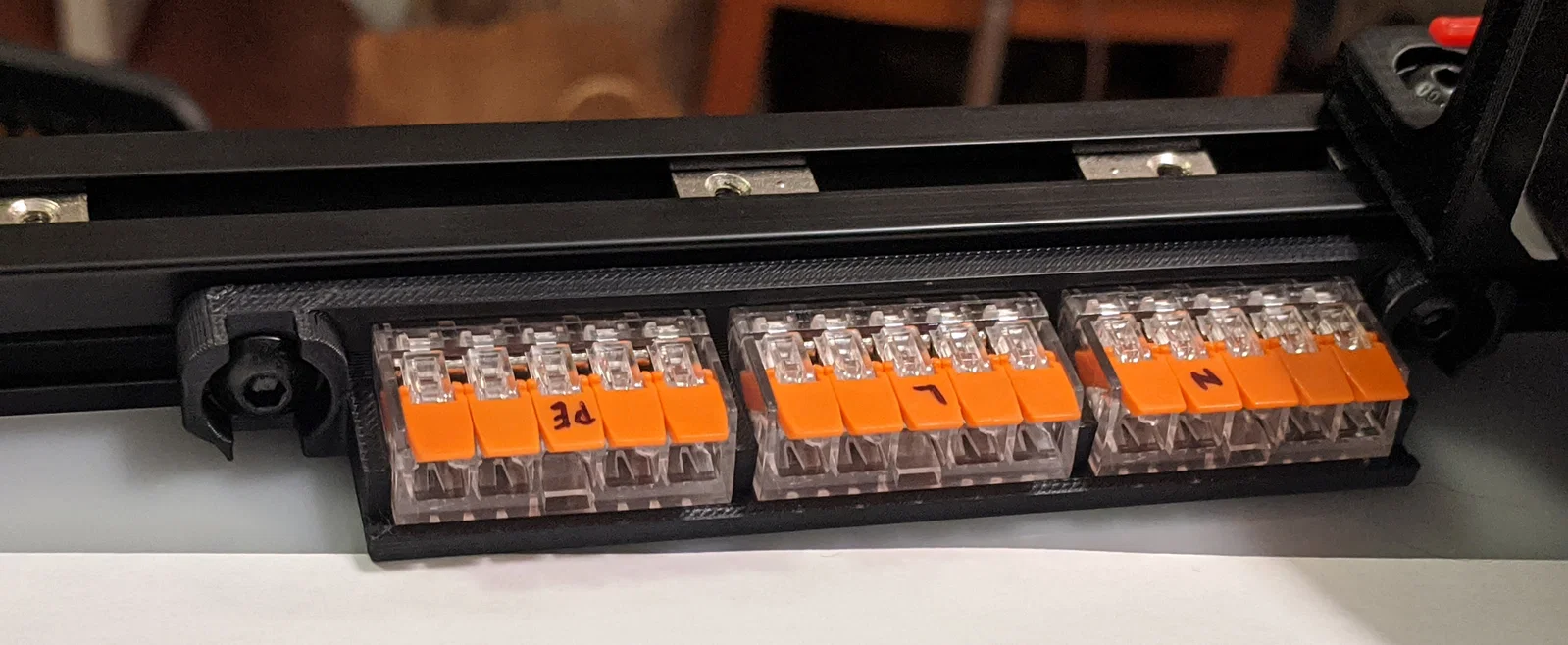

Mình cố giữ nguyên thiết kế gốc nhưng đã tăng chiều rộng khe từ 29.35 mm lên 30.1 mm. Thiết kế cũng được cập nhật với độ sâu 18.1 mm và chiều cao phía sau là 9.9 mm. Với mấy cái wago nhái của mình, gắn vào là kêu tách một cái rất chắc chắn mà không cần keo, nhưng dùng thêm keo vẫn tốt hơn vì mấy cái đầu nối này nằm úp ngược và có điện lưới chạy qua.

Mình in bằng nhựa ASA theo đúng khuyến nghị của Voron. Lúc in phần này mình hơi bị lỗi nhiệt ở mấy chỗ overhang, nhưng góc 45 độ ở dưới thì hầu hết các máy in đều xử lý được dễ dàng.
