Cam-Lock Lever Extension cho Flex Plate (CR6-SE)

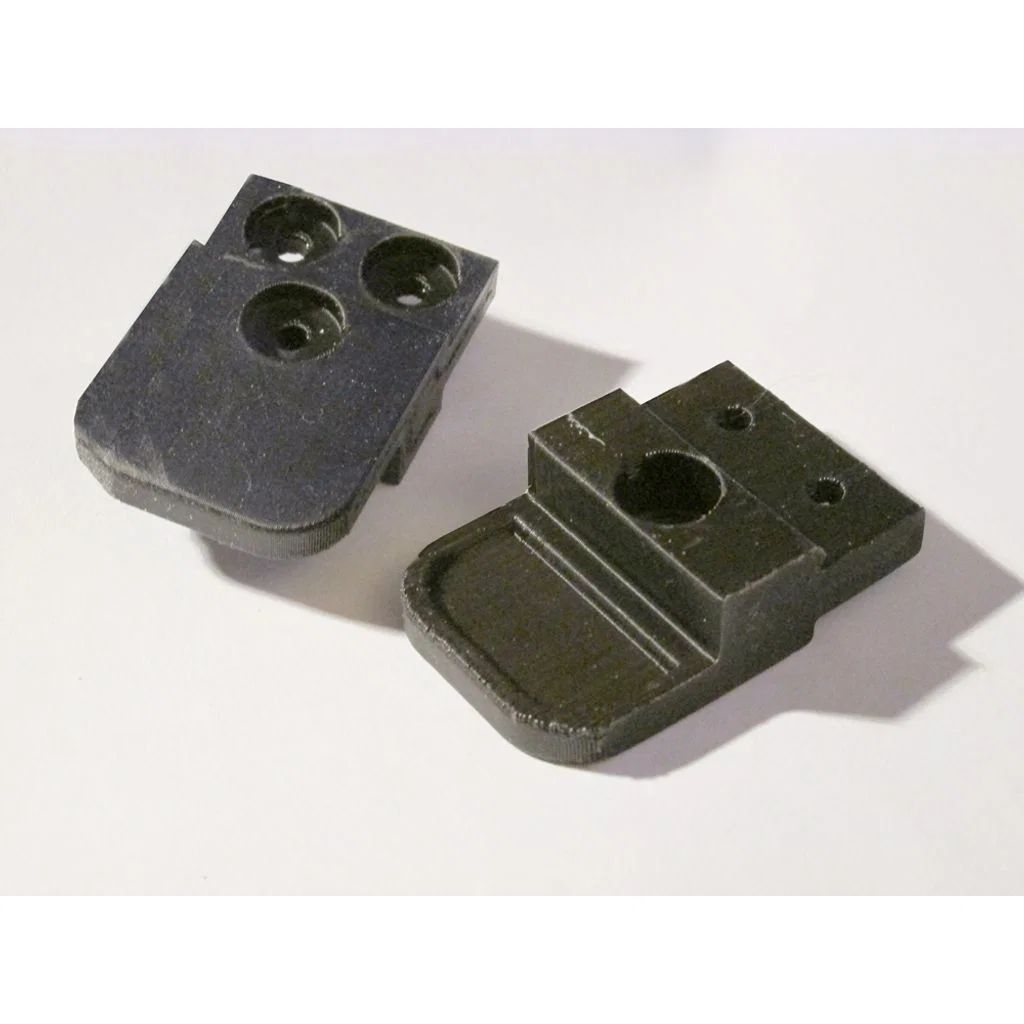

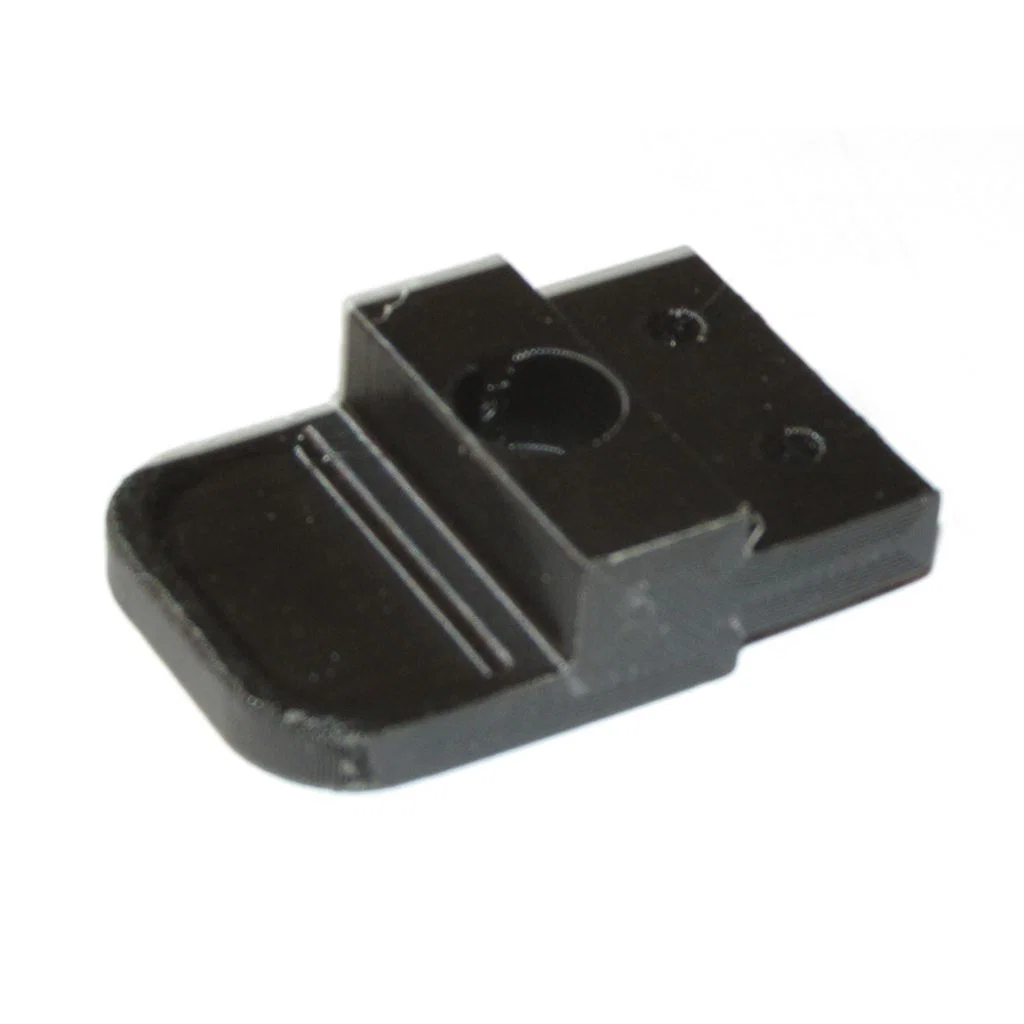

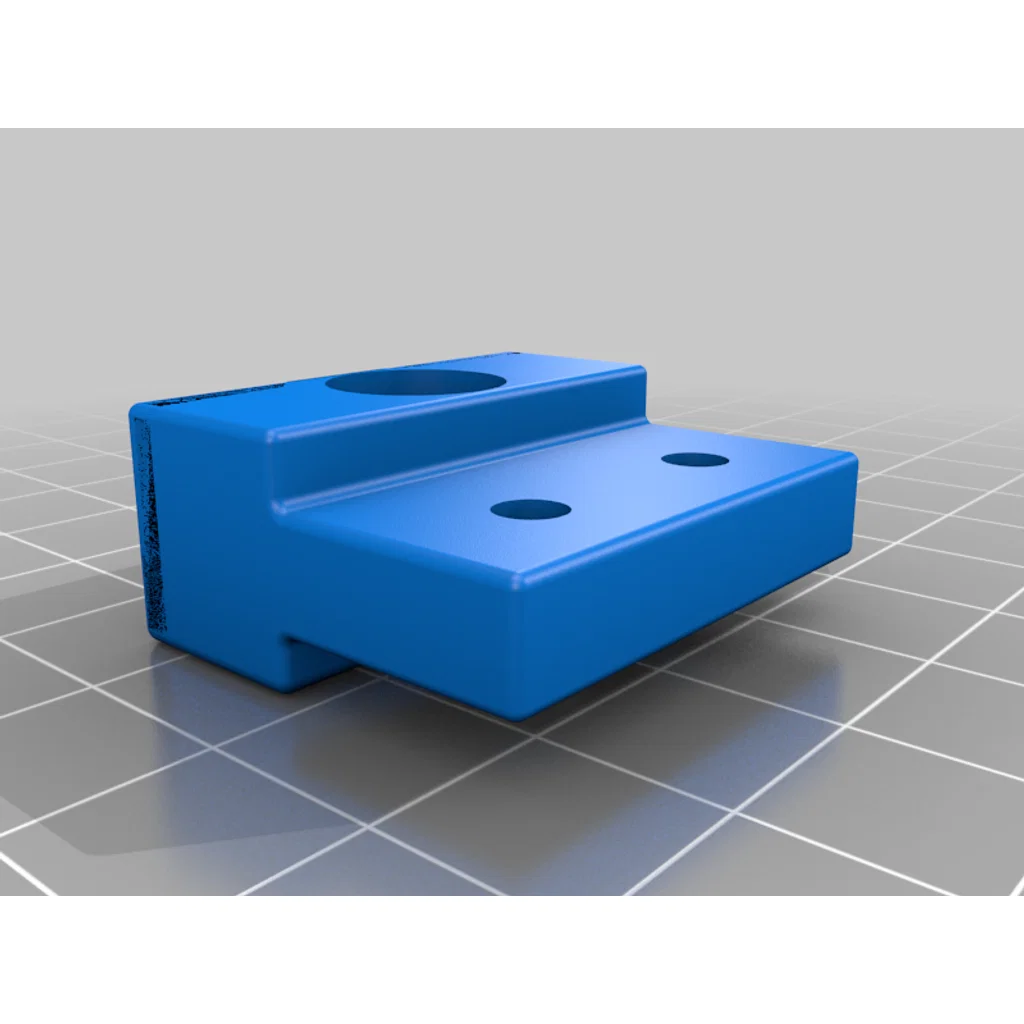

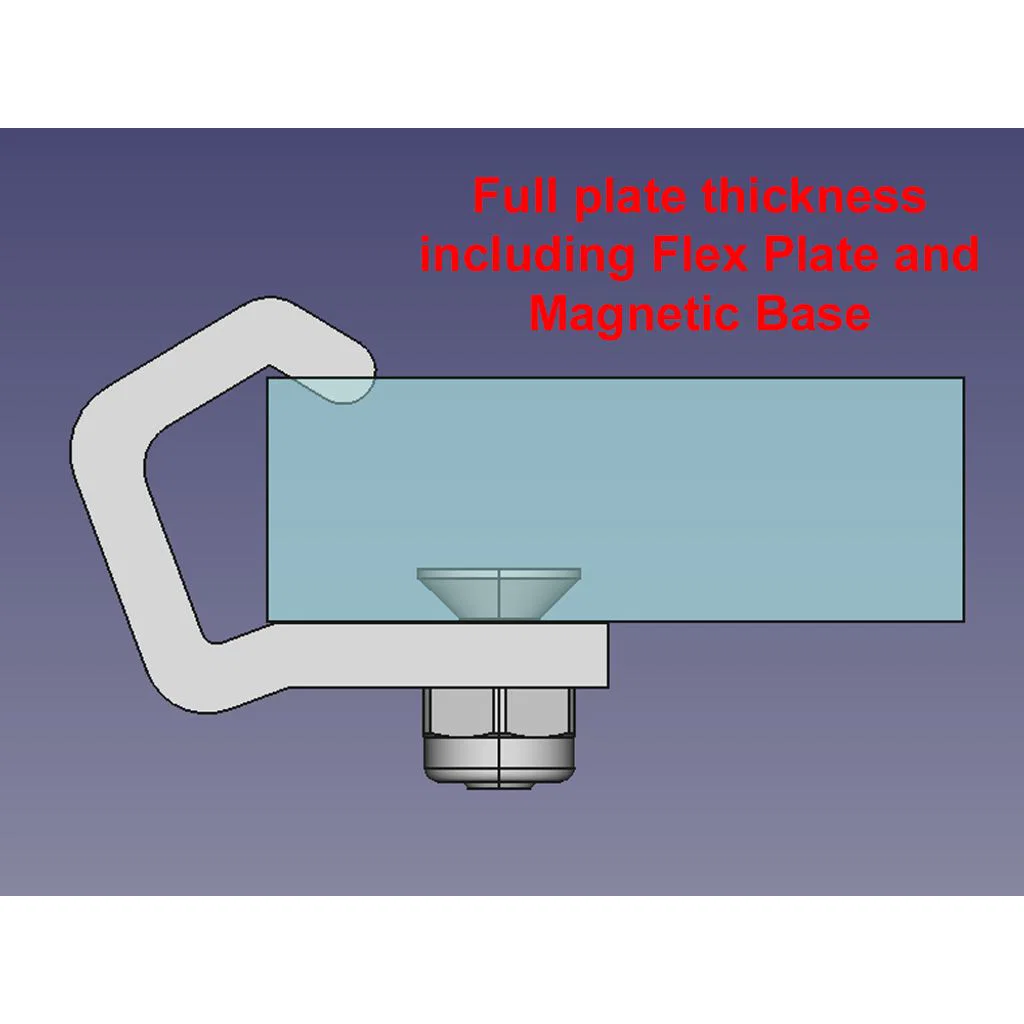

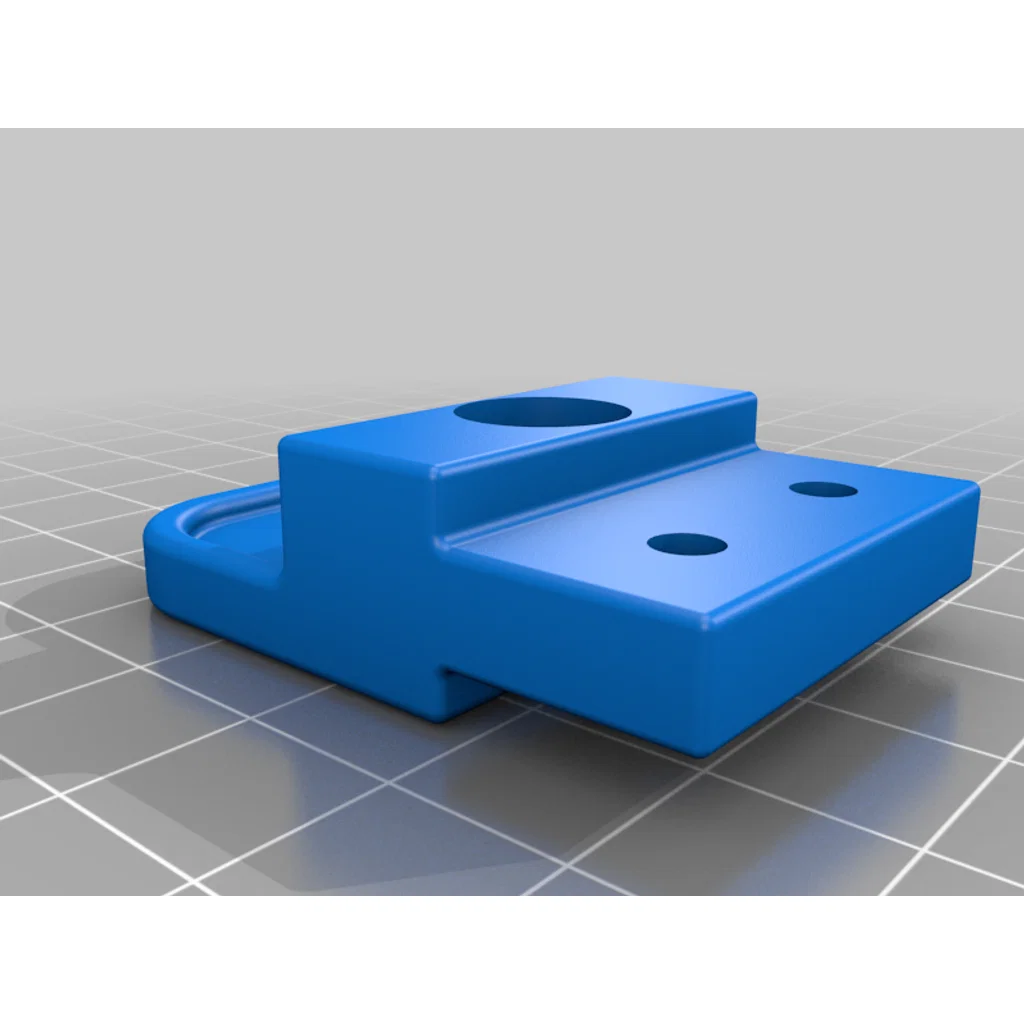

Món này dành cho mấy bạn muốn dùng build plate kèm với tấm flex plate đặt bên trên tấm kính zin của máy CR6-SE, với tổng độ dày của bàn in khoảng .351 inch (đã tính cả nhôm, kính, đế từ và flex plate). Mình thiết kế 4 mẫu khác nhau, có và không có phần tab để kéo, cũng như có hoặc không có lỗ để bắt đai ốc (nut). Phần lỗ bắt ốc này giúp mấy bạn vẫn tận dụng được bu-lông zin (OME) mà vẫn còn chỗ để đưa đầu vặn 5.5mm vào. Mấy bạn cần mua thêm (4) con ốc 3M cho phần tab gắn, vì ban đầu phần này là dạng ren chìm trên đồ zin. Mặt dưới của tab được thiết kế giống hệt đồ zin, nên nếu mấy bạn đã có sẵn tab in bên ngoài mà ưng ý thì cứ dùng chung với thiết kế không tab của mình vẫn khớp bình thường. Thiết kế này cũng giúp khắc phục vấn đề chạm mạch bàn in, nên khỏi cần dán thêm băng keo kapton bên dưới nữa.

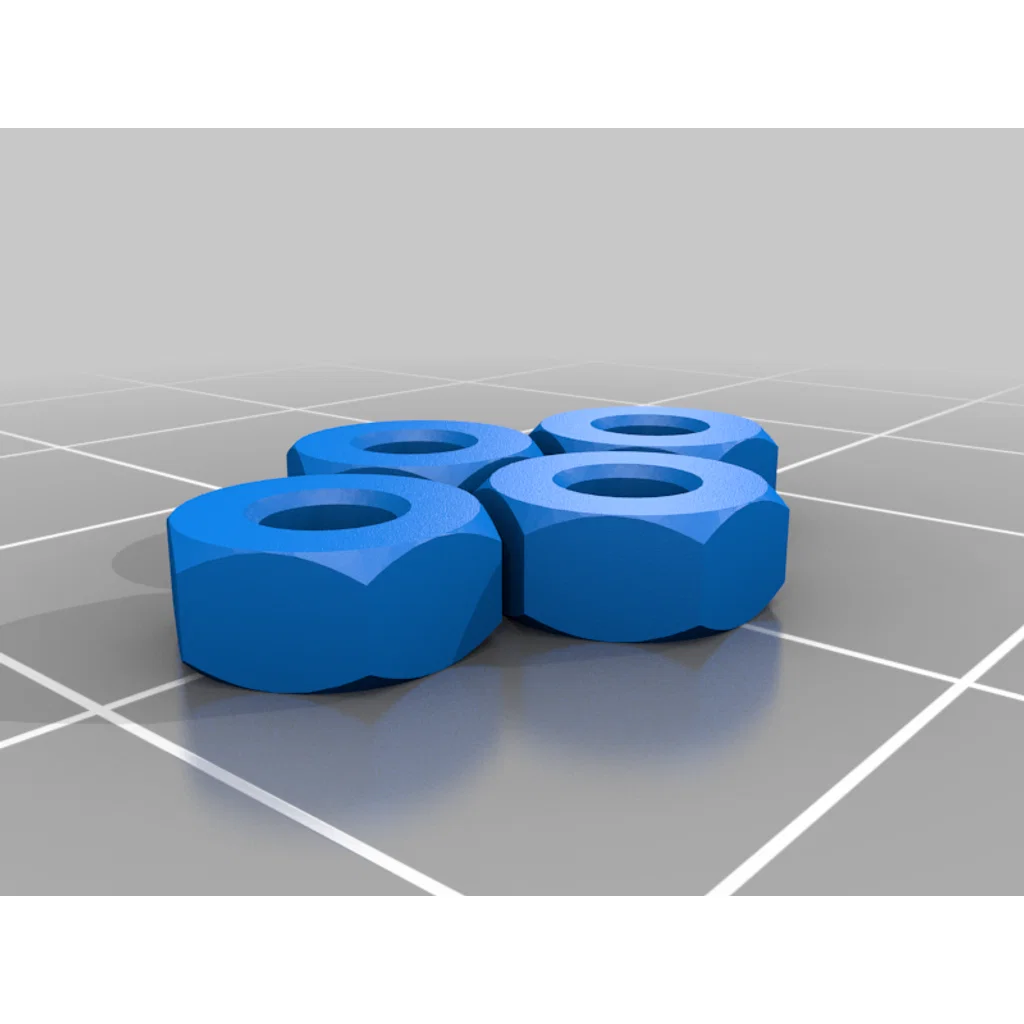

Lúc làm mình bị hết ốc 3mm nên có in vài con ốc tạm, mình cũng để file trong đó cho mấy bạn in nếu cần. Mấy bạn chịu khó taro lại ren là dùng ngon lành.

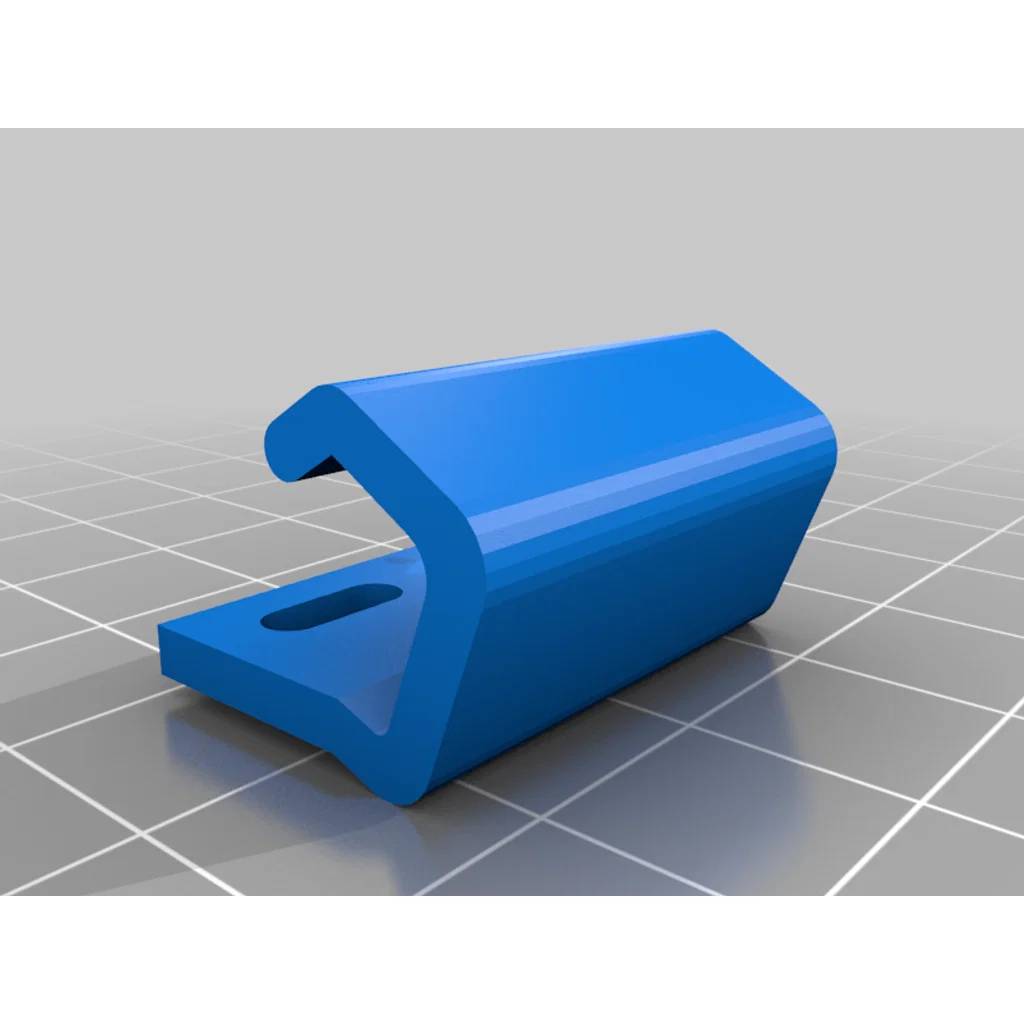

Mình cũng có sẵn bộ Cam-Lock Lever và kẹp sau (Rear Clips) để thay thế nếu mấy bạn làm gãy đồ zin.

PHẦN CỨNG: (2) bu-lông 3Mx25 mm cho phần extension trước (tùy mẫu bạn dùng). (4) bu-lông 3Mx10 mm cho kẹp sau. Mấy bạn dùng lại cần gạt Cam-lock, lò xo và chốt chặn zin là được.

LƯU Ý KHI IN: Chất liệu: ABS | Infill: 50% | Tốc độ: 50-75 | Độ bám dính: Skirt | Hỗ trợ (Support): Không cần.

VỊ TRÍ KHI IN:

• Tab Extensions: Xoay nghiêng 90 độ, đặt nằm ngang không cần support. Hoặc nếu lo về độ cứng thì cứ để đứng và thêm support.
• Clips: Xoay 90 độ để nằm nghiêng.
