Cữ cắt thanh nhôm định hình 1515 (1515 Beam Cutting Jig)

Cái cữ (jig) này được thiết kế để hỗ trợ cắt thanh nhôm định hình 1515 hoặc ống carbon hình vuông một cách chính xác bằng máy cưa lọng (jigsaw). Nó được cố định chắc chắn vào thanh nhôm bằng một ốc M3×8 và đai ốc vuông, giúp đảm bảo sự ổn định và chính xác trong suốt quá trình cắt.

Tổng quan

Cái cữ này bao gồm:

• Một khe dẫn hướng cưa lọng vừa vặn với hầu hết các loại đế máy cưa lọng tiêu chuẩn
• Một hệ thống kẹp bằng ốc M3 gắn dưới đáy, siết vào đai ốc vuông ở phía trên
• Một hệ thống khớp T-slot dành cho thanh nhôm 1515
• Một giá đỡ tùy chọn để giữ cho các thanh nhôm dài được cân bằng trong khi cắt

Thiết kế này đảm bảo thanh nhôm luôn được cố định và thẳng hàng khi bạn thao tác, giúp giảm rung lắc và tăng độ chính xác.

Hướng dẫn sử dụng

🔩 Hệ thống kẹp

• Vặn một con ốc M3×8 từ dưới lỗ đáy lên.
• Đặt một con đai ốc vuông M3 vào hốc phía trên.
• Phần ren ốc được thiết kế khít vừa đủ để tránh bị lung lay.
• Khi siết ốc, nó sẽ kéo đai ốc xuống dưới, khóa chặt cái cữ vào rãnh T-slot của thanh 1515.

Đối với những thanh không có rãnh T-slot, bạn chỉ cần tháo ốc ra và sử dụng cái cữ như một vật dẫn hướng bề mặt bình thường.

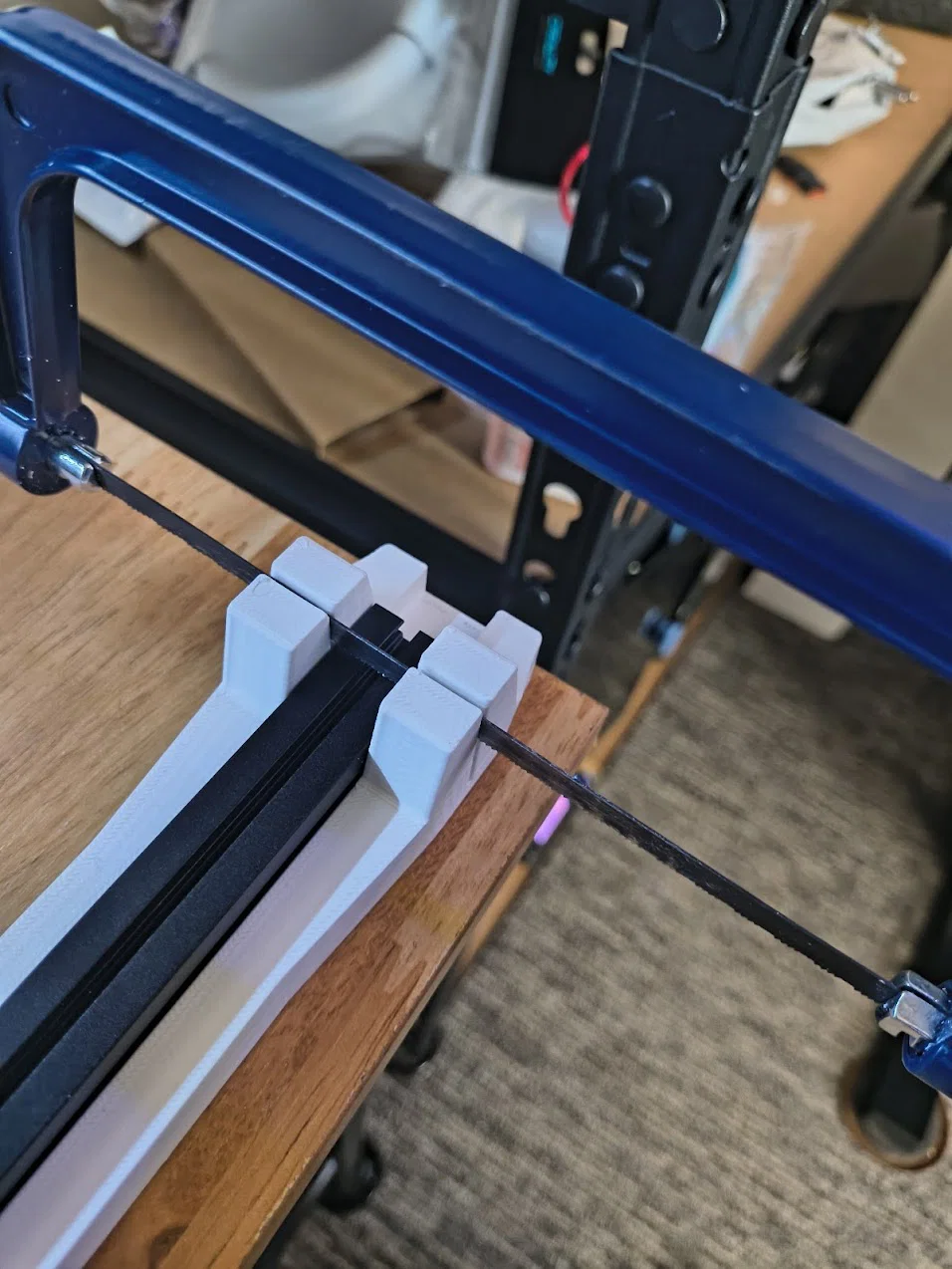

🪚 Hướng dẫn cắt

• Khe phía trên tương thích với hầu hết các loại lưỡi cưa lọng.

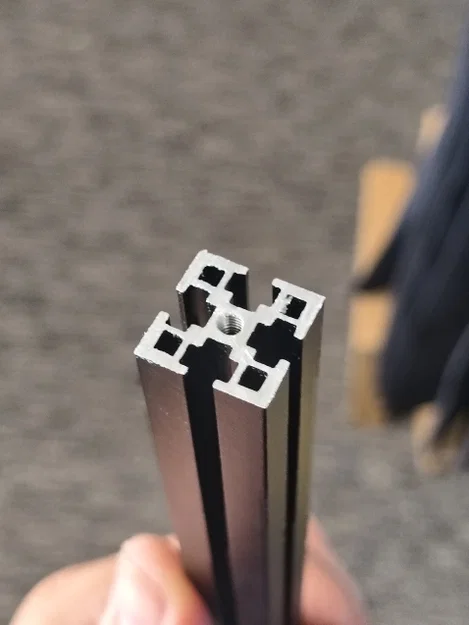

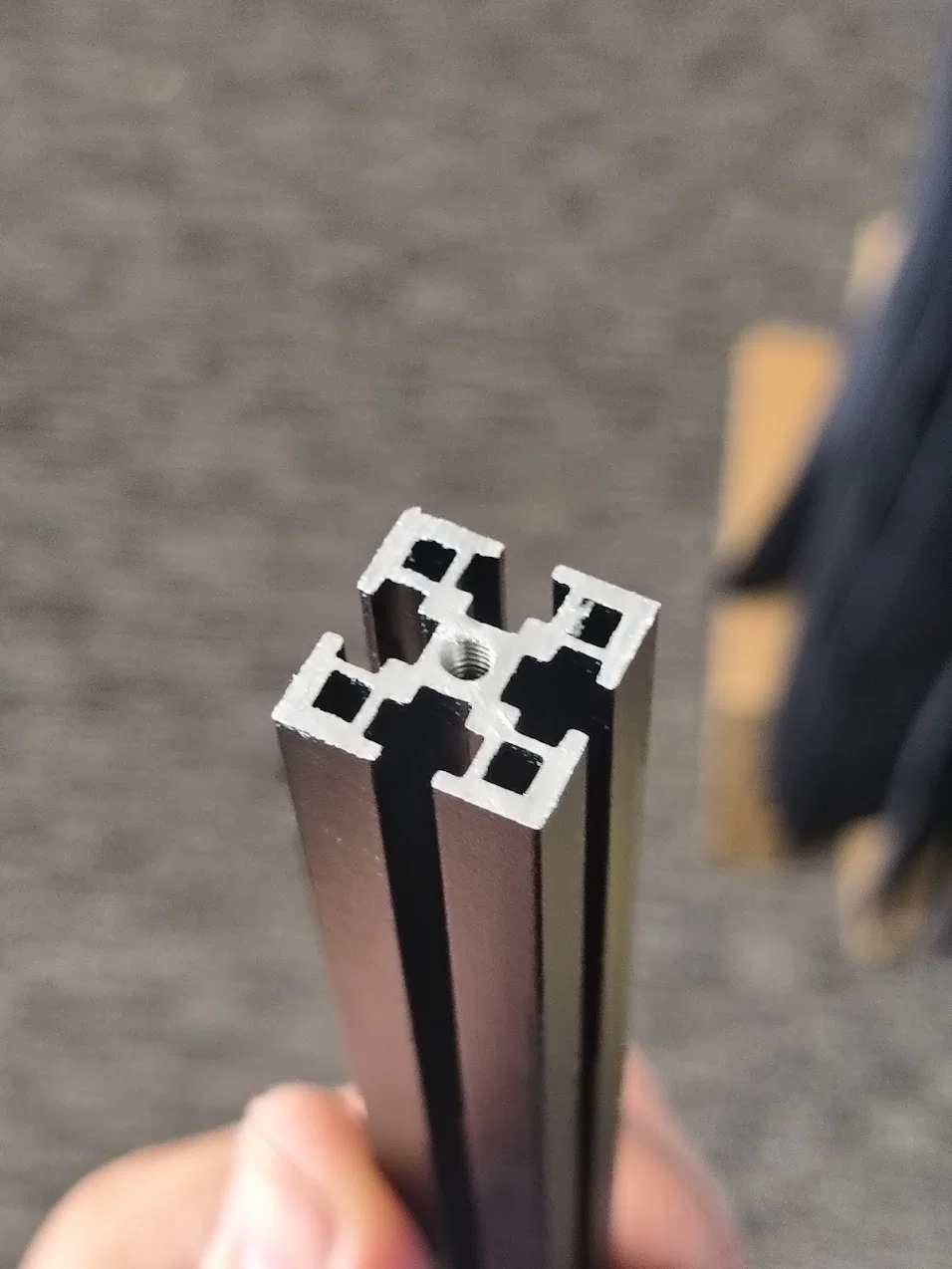

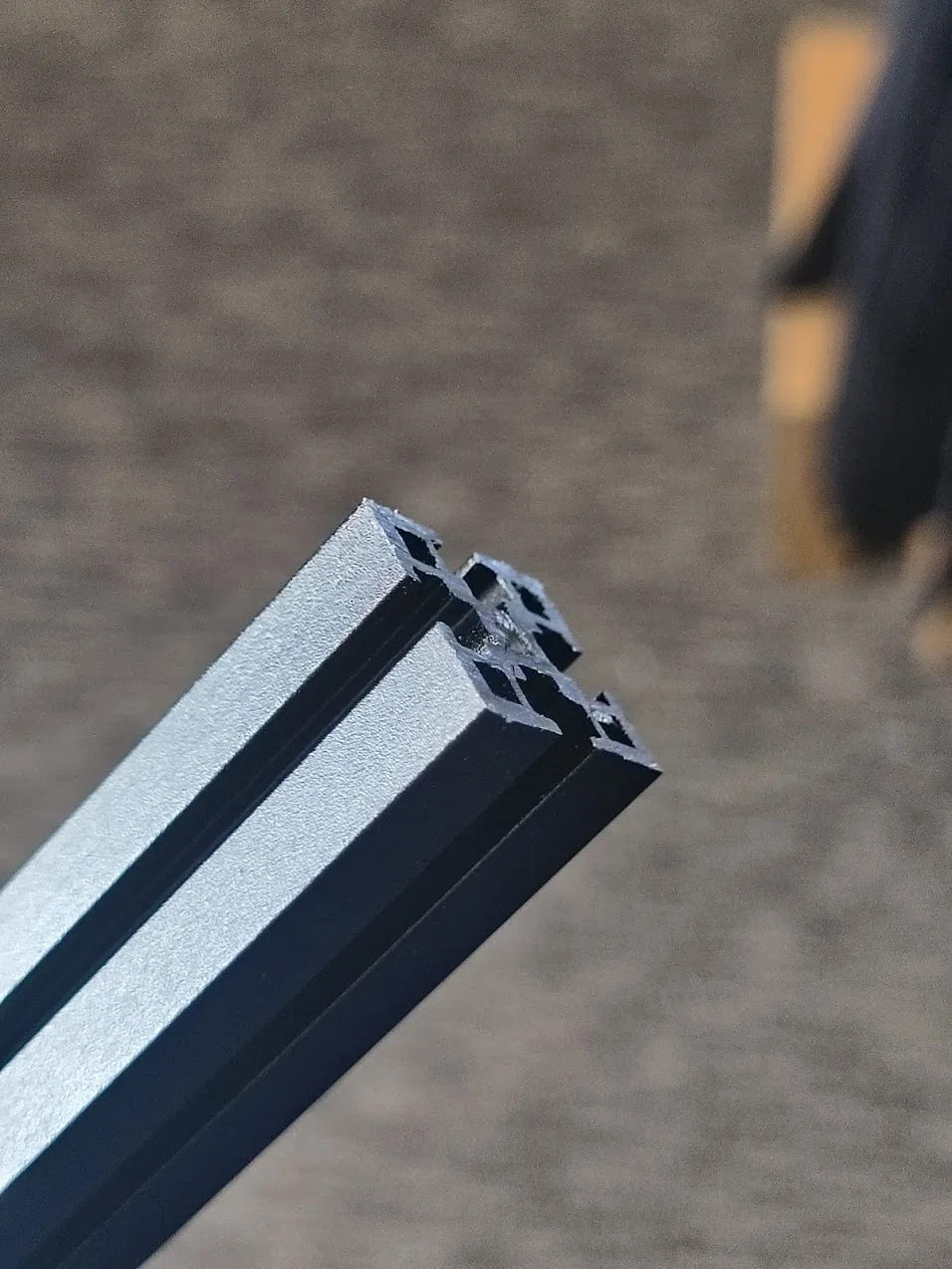

• Đánh dấu vị trí cần cắt trên thanh nhôm.
• Trượt cái cữ vào đúng vị trí.
• Siết ốc để cố định thanh nhôm.
• Kẹp chặt thanh nhôm vào bàn làm việc để tăng thêm độ ổn định.
• Tiến hành cắt theo đường đã đánh dấu.

📏 Giá đỡ tùy chọn

Đối với các thanh nhôm dài, giá đỡ đi kèm giúp giữ cho thanh nhôm nằm ngang bằng với mặt bàn làm việc. Hãy đặt nó ở đầu xa của thanh để tránh tình trạng bị võng.

Gợi ý in ấn

• Vật liệu: PLA, PETG, hoặc ABS

• Độ dày tường (Walls): Ít nhất 4 vòng (perimeters)

• Infill: 20% hoặc cao hơn

• Hướng in: In nằm phẳng trên mặt bàn để đạt độ bền tối đa

• Supports: Không cần

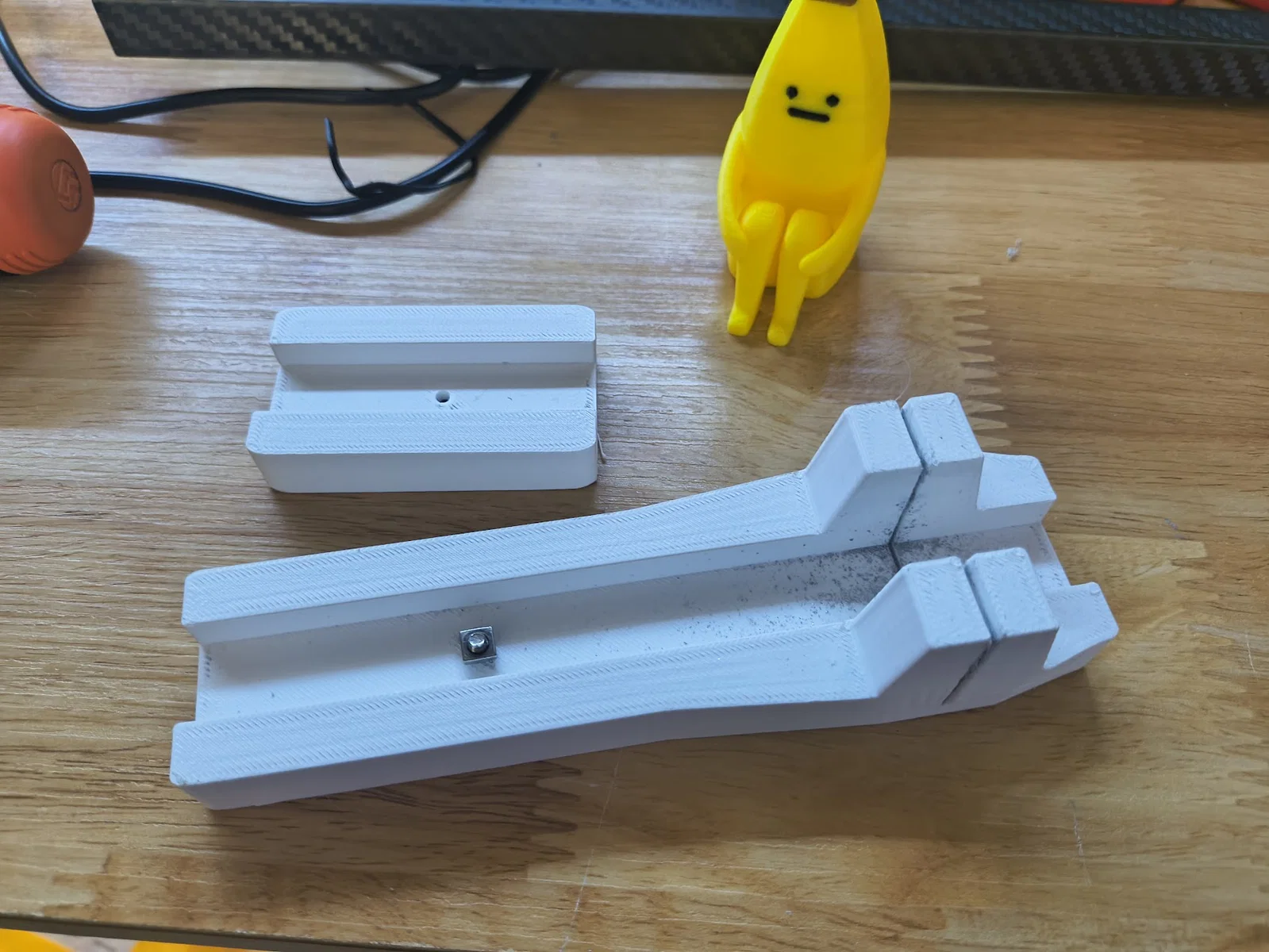

Các file bao gồm

• Cữ cắt chính

• Giá đỡ tùy chọn

Lưu ý khi sử dụng

• Luôn dùng kẹp để cố định thanh nhôm vào bàn làm việc.
• Đảm bảo lưỡi cưa lọng phù hợp để cắt nhôm hoặc sợi carbon.
• Cắt chậm rãi để duy trì độ chính xác và giảm thiểu rung lắc.
