Dụng cụ kéo cáp quang cho hai đầu nối LC

Tóm tắt

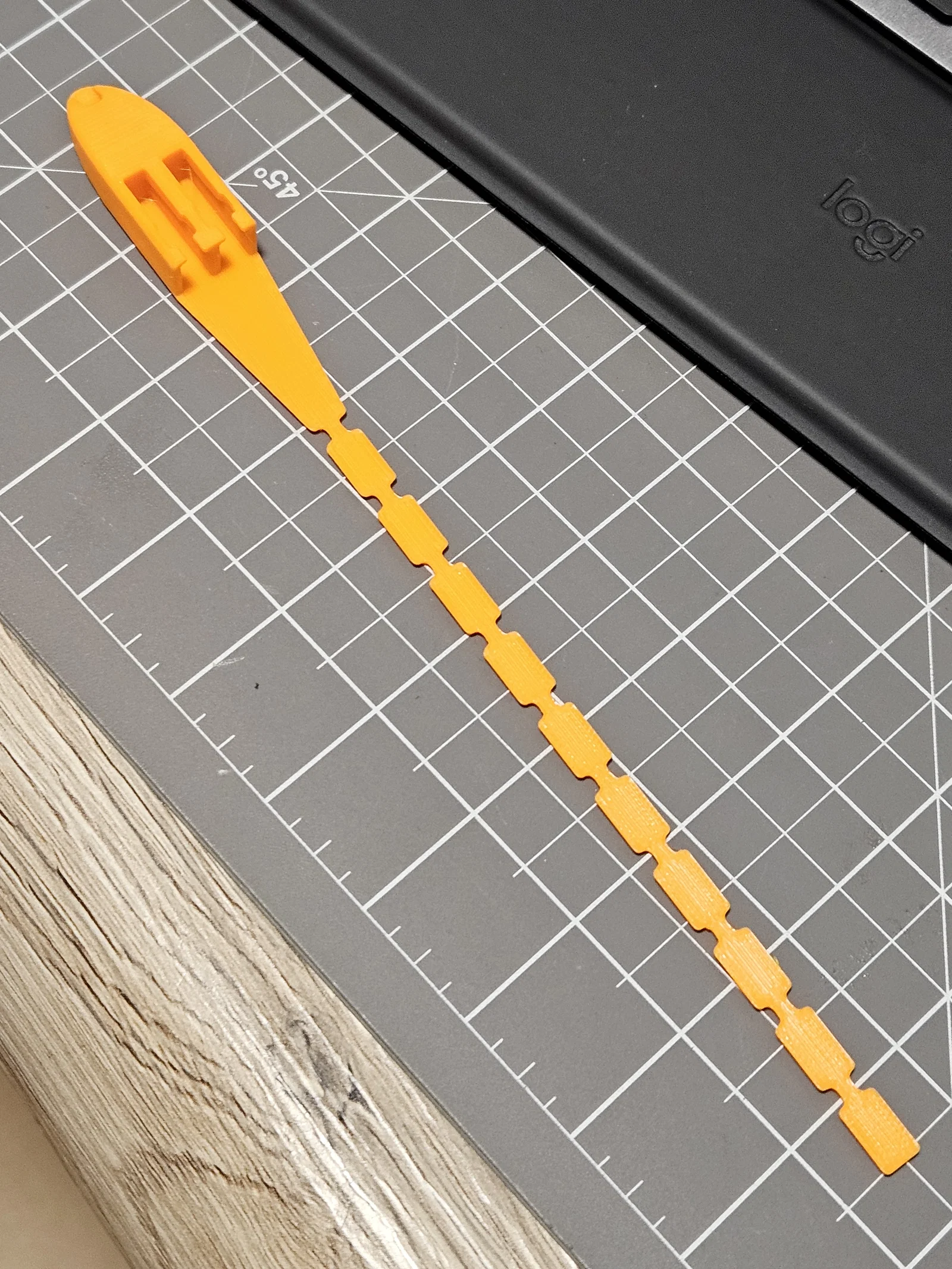

Đây là công cụ hỗ trợ kéo cáp quang có hai đầu nối LC riêng biệt (bất kỳ loại nào — simplex đặt cạnh nhau, duplex đã tháo kẹp, hoặc loại bấm đầu tại công trình). Chỉ cần đặt các đầu nối vào khung, quấn băng keo cố định, buộc dây kéo bằng dây rút, rồi kéo qua ống bảo vệ. Các đầu ferrules LC sẽ không phải chịu bất kỳ lực căng nào.

Thông tin in ấn

Máy in

Creality Ender 3 V3 KE (hoặc bất kỳ máy FDM nào cũng được)

Chất liệu

Tối thiểu phải dùng PETG (PLA sẽ bị tách lớp dưới lực kéo) — dùng ASA hoặc PA-Nylon nếu cần dùng ngoài trời hoặc sử dụng nhiều lần.

Độ dày lớp in (Layer height)

0.16 mm

Độ đặc (Infill)

50% Gyroid

Tường (Walls)

Chỉ 1 đường (loop) (xem phần "Tại sao lại là 1 wall" bên dưới — điều này rất quan trọng)

Hỗ trợ (Supports / Rafts)

Không cần

Hướng đặt

Nằm phẳng trên bàn in, trục dài theo phương X hoặc Y

Các nguyên tắc quan trọng (cần đọc kỹ trước khi in hoặc sử dụng)

• Dùng PETG hoặc tốt hơn. Không dùng PLA.
• Quấn băng keo vào phần in từ hốc chứa đầu nối, dọc theo toàn bộ phần đuôi có phân đoạn, và quấn tiếp lên phần dây cáp quá khỏi đuôi. Nếu không quấn, lực kéo sẽ tập trung vào đầu nối LC và làm hỏng chúng. Đừng bỏ qua bước này.
• Buộc dây kéo bằng dây rút (zip tie) qua lỗ xỏ ở bên — không bao giờ được buộc nút. Nút thắt sẽ bị lỏng, còn dây rút thì không.
• Nếu bị kẹt, TUYỆT ĐỐI KHÔNG cố kéo mạnh. Hãy lùi lại, dùng gel bôi trơn chuyên dụng (Polywater / Ideal / Klein / Sherman+Reilly) rồi thử lại. Không bao giờ dùng WD-40, nước xà phòng, vaseline, hay bình xịt silicone thông thường — tất cả đều làm hỏng vỏ cáp.

Cách sử dụng (từng bước)

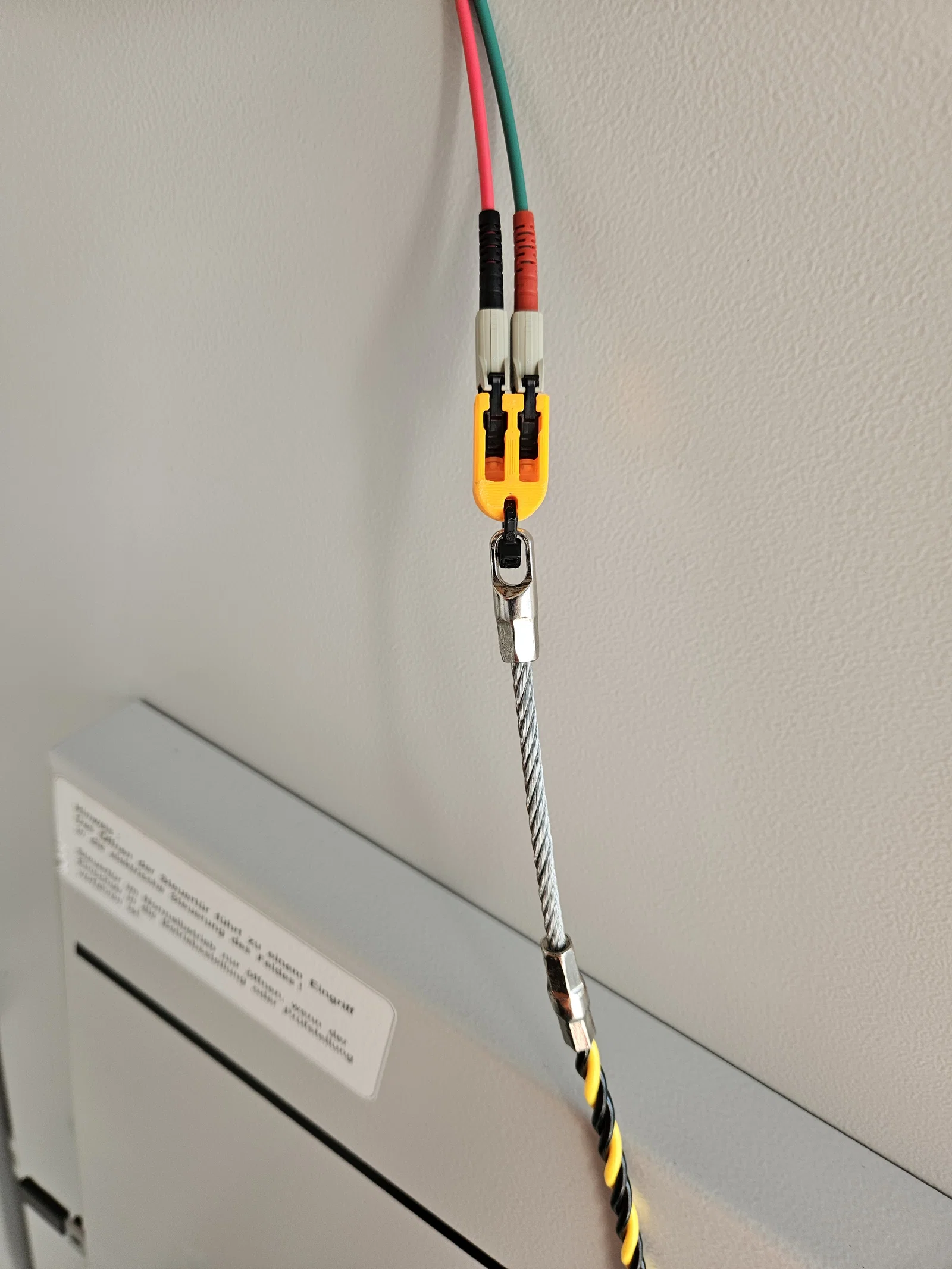

1. Đặt hai đầu nối LC vào đúng hốc trên khung, các lẫy quay về cùng một hướng.
2. Đặt dây cáp quang dọc theo phần đuôi có phân đoạn.
3. Quấn băng keo thật chặt từ khung, đi qua từng đoạn, và kéo dài 5–10 cm lên thân cáp. Mỗi vòng quấn nên chồng lên nhau khoảng 50%.

4. Luồn dây rút qua lỗ xỏ và quanh sợi dây kéo; siết chặt lại.
5. Kéo đều tay và chậm rãi. Nếu bị vướng, hãy lùi lại — đừng giật mạnh.
6. Khi tới nơi, cắt dây rút, tháo băng keo, lấy đầu nối ra. Cáp vẫn nguyên vẹn, không hư hại.

Chất liệu — Tại sao tối thiểu phải là PETG

Bộ phận này chịu lực kéo trực tiếp. PLA sẽ bị tách lớp dọc theo các đường in dưới áp lực kéo liên tục và trở nên giòn trong môi trường lạnh (trong tường, ống ngầm, hộp ngoài trời).

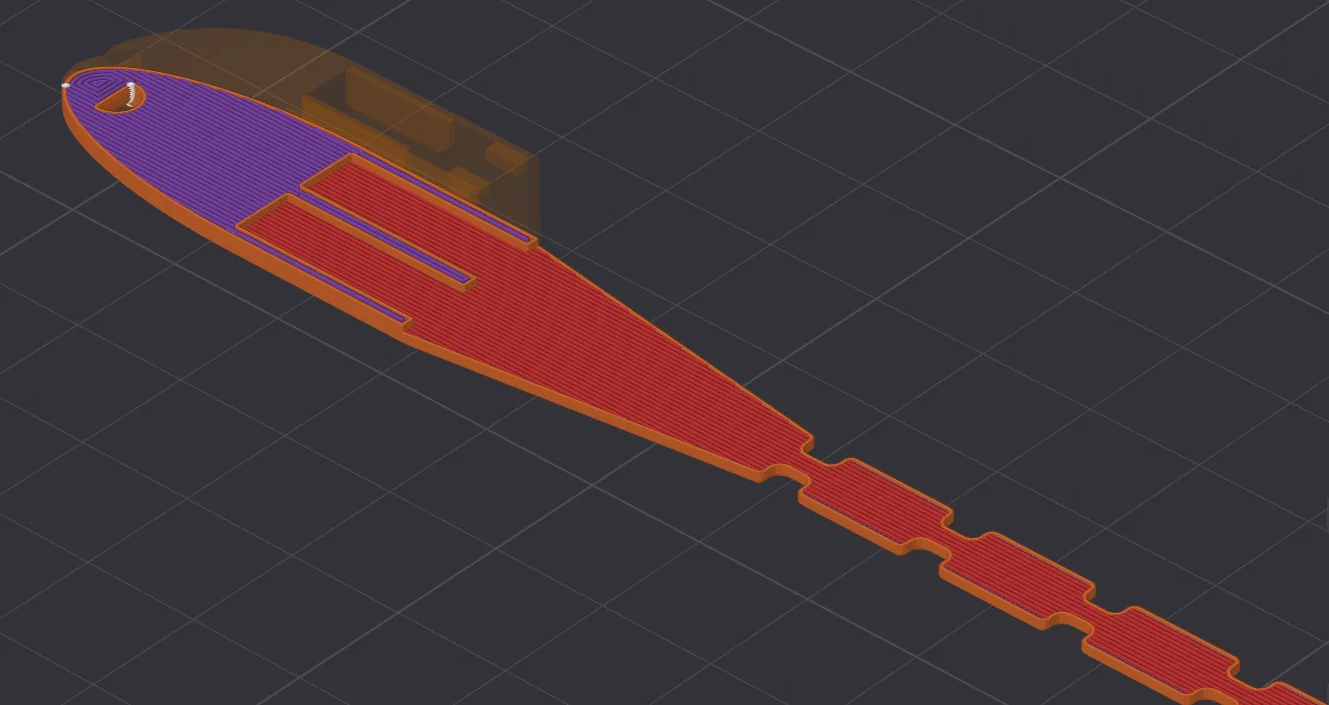

Cài đặt Slicer quan trọng (đã kiểm tra với OrcaSlicer)

Tóm tắt cấu hình: Đáy (Bottom shell) 10 lớp, đỉnh (Top shell) 7 lớp, cả hai dùng kiểu Monotonic line. Infill 50% Gyroid. Hướng Infill 90° (thay vì 45° mặc định). Tường (Wall loops) 1. Chỉ cần vậy thôi, các cài đặt còn lại giữ mặc định cho PETG của OrcaSlicer.

Giải thích chuyên sâu (Tại sao lại cài đặt như vậy)

Tại sao chỉ để 1 wall loop?

Phần đuôi giảm tải của model này chỉ dày khoảng 2–3 mm. Với độ dày đường in mặc định 0.45 mm:

• 1 vòng (loop): Tường chỉ chiếm 0.45 mm mỗi bên, chừa chỗ cho infill định hướng phát huy tác dụng.
• 2 vòng trở lên: Sẽ chiếm gần hết diện tích, không còn chỗ cho infill chịu lực.

Tại sao hướng infill 90° lại quan trọng?

Với kiểu infill 90°, các lớp sẽ đan chéo nhau: lớp song song với trục kéo chịu lực dọc, lớp vuông góc giúp kết nối và chống tách lớp. Đây là kỹ thuật "cross-ply", tương tự như cách làm vật liệu composite, giúp bộ phận chịu lực cực tốt mà không bị gãy dọc.

Tại sao đuôi lại có phân đoạn?

Thiết kế phân đoạn này giúp chia nhỏ lực kéo, biến phần đuôi thành một chuỗi các khối cứng nhưng linh hoạt, đảm bảo lực không tập trung vào đầu nối LC mà phân bổ dọc theo thân cáp.

Giấy phép. Phát hành theo CC BY-NC-SA 4.0 — được in, chỉnh sửa và chia sẻ cho mục đích phi thương mại.
