Ngàm gắn màn hình tròn Waveshare 2.8in cho máy Delonghi ECP

Ngàm gắn màn hình tròn Waveshare 2.8in dành cho máy pha cà phê Delonghi ECP3630. Mẫu này cũng có khả năng tương thích với các dòng máy Delonghi ECP khác, tuy nhiên mình chưa chắc chắn hoàn toàn. Bản in được chia làm 3 phần riêng biệt để việc in ấn trở nên dễ dàng hơn. Mình thường in phần Outer adapter (ngàm ngoài) úp mặt xuống mà không cần support, phần shroud (vỏ che) đặt mặt phẳng hướng xuống cũng không cần support, còn phần Inner adapter (ngàm trong) thì cần dùng support.

Linh kiện cần chuẩn bị:

• 4 ốc M2x6mm
• 4 vòng đệm M2
• 2 ốc M3x12mm
• 2 vòng đệm M3
• 2 đai ốc M3
• Một ít keo dán sắt

Hướng dẫn lắp đặt:

1. Nối dây màn hình trước.

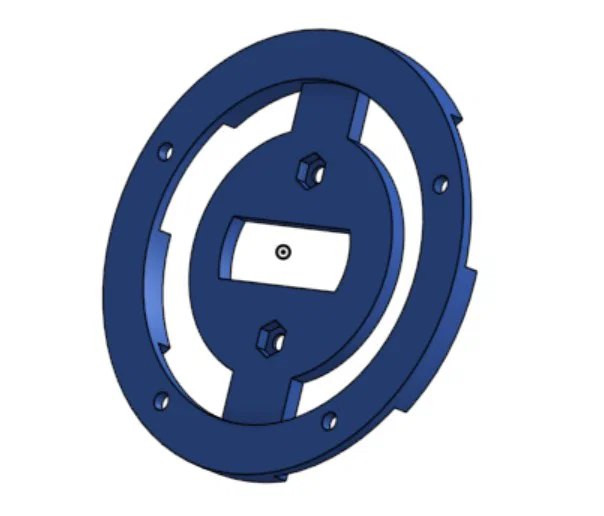

2. Lấy hai đai ốc M3 dán vào các khe trên phần Inner adapter.
3. Gắn màn hình vào Inner adapter bằng ốc M2x6mm kèm vòng đệm, luồn dây qua lỗ ở giữa.

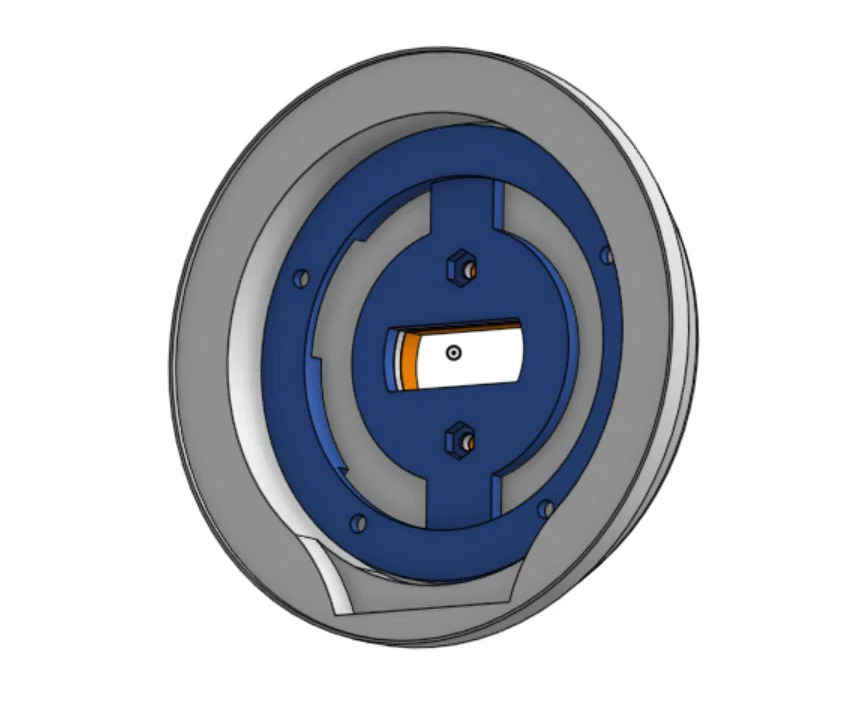

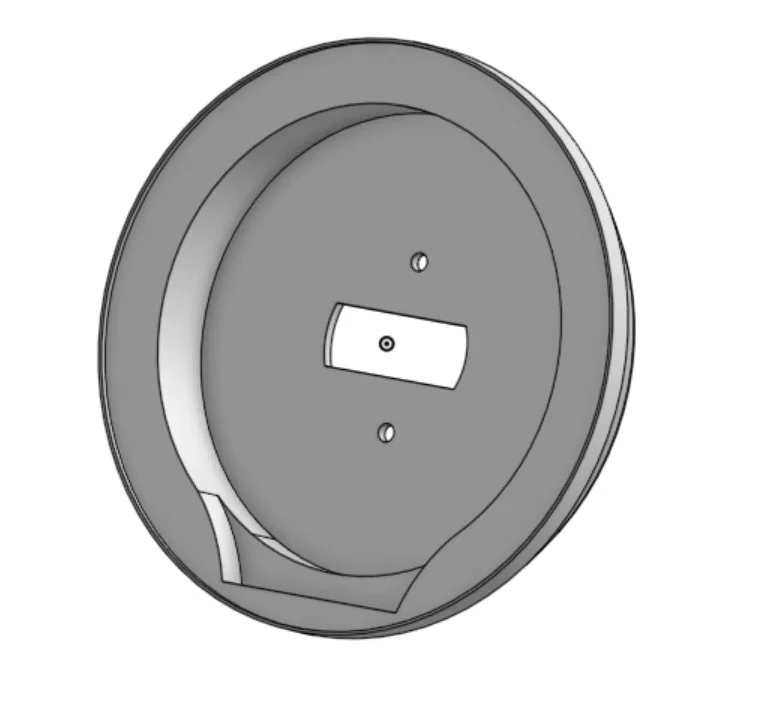

4. Lắp phần Inner adapter và màn hình vào phần shroud. Thiết kế có sẵn phần khuyết để đặt bảng mạch của màn hình. Màn hình sẽ nằm gần như phẳng so với mép, có một gờ nhỏ để giữ cạnh màn hình.

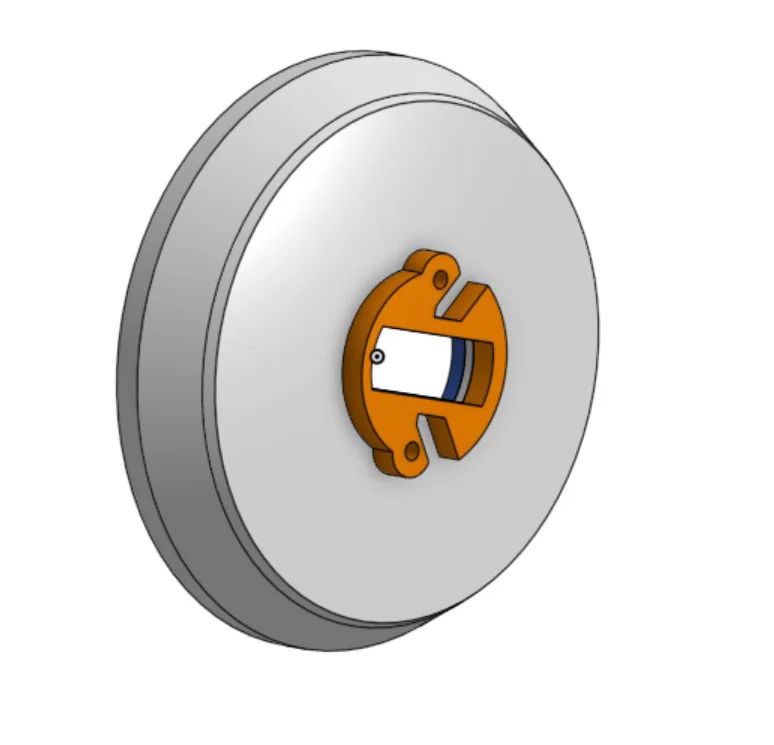

5. Lắp Outer adapter vào máy ECP3630, phần này được thiết kế để dùng chung với mặt nạ nguyên bản của máy. Hãy tháo núm vặn của máy ra hoàn toàn, đặt ngàm vào rồi vặn ốc M3 kèm vòng đệm từ phía trong máy ra.
6. Trượt cụm shroud và màn hình vào các ốc M3 rồi siết chặt từ bên trong máy.

Vậy là xong rồi đó!
