Núm vặn thay thế cho chốt khóa tấm hông tủ Rittal TE7000

Cái núm vặn này dùng để thay thế cho chốt khóa tấm hông nguyên bản của hệ thống tủ rack Rittal TE7000. Thay vì phải dùng ổ khóa theo nhà sản xuất, giải pháp này mang lại một núm xoay tiện lợi, giúp bạn đóng mở tủ nhanh chóng và dễ dàng hơn. Thiết kế này tận dụng lại các linh kiện phần cứng từ cơ cấu khóa gốc và đã được thử nghiệm thành công với vật liệu PETG.

Các bộ phận gốc cần giữ lại

Các linh kiện sau đây từ bộ khóa cũ sẽ được tái sử dụng:

• Ngàm lò xo / lò xo giữ (Original spring clip)
• Lẫy khóa (Original locking cam / latch lever)

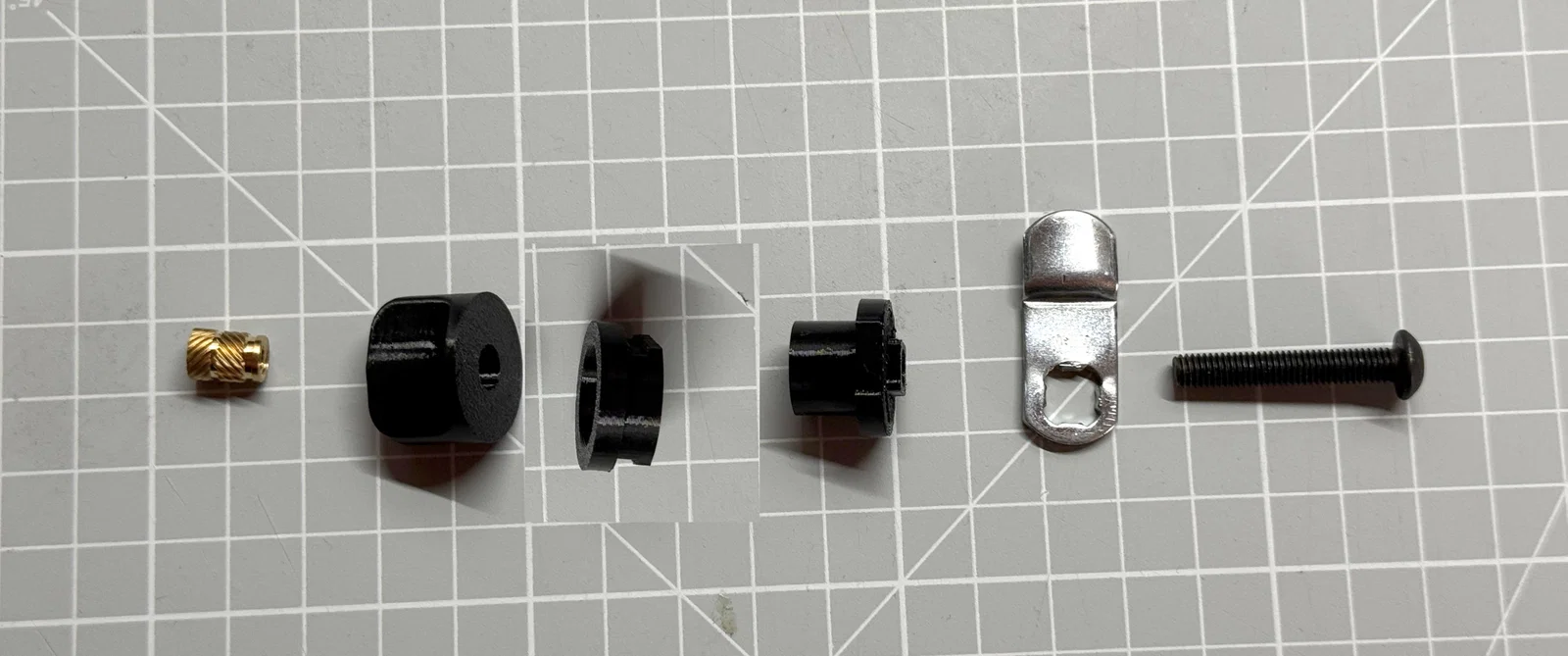

Danh sách linh kiện (BOM)

Thiết lập in ấn

• Vật liệu: PETG hoặc ABS/ASA
• Support: Bắt buộc

Hướng dẫn lắp ráp

1. In tất cả các chi tiết, nhớ bật support cho "lock.stl" và "main.stl".
2. Lắp M5x9.5 heat set insert vào núm vặn.
3. Nhấn lẫy khóa gốc vào trục vuông ở mặt sau.
4. Lắp các chi tiết đã in lại với nhau như hình minh họa.

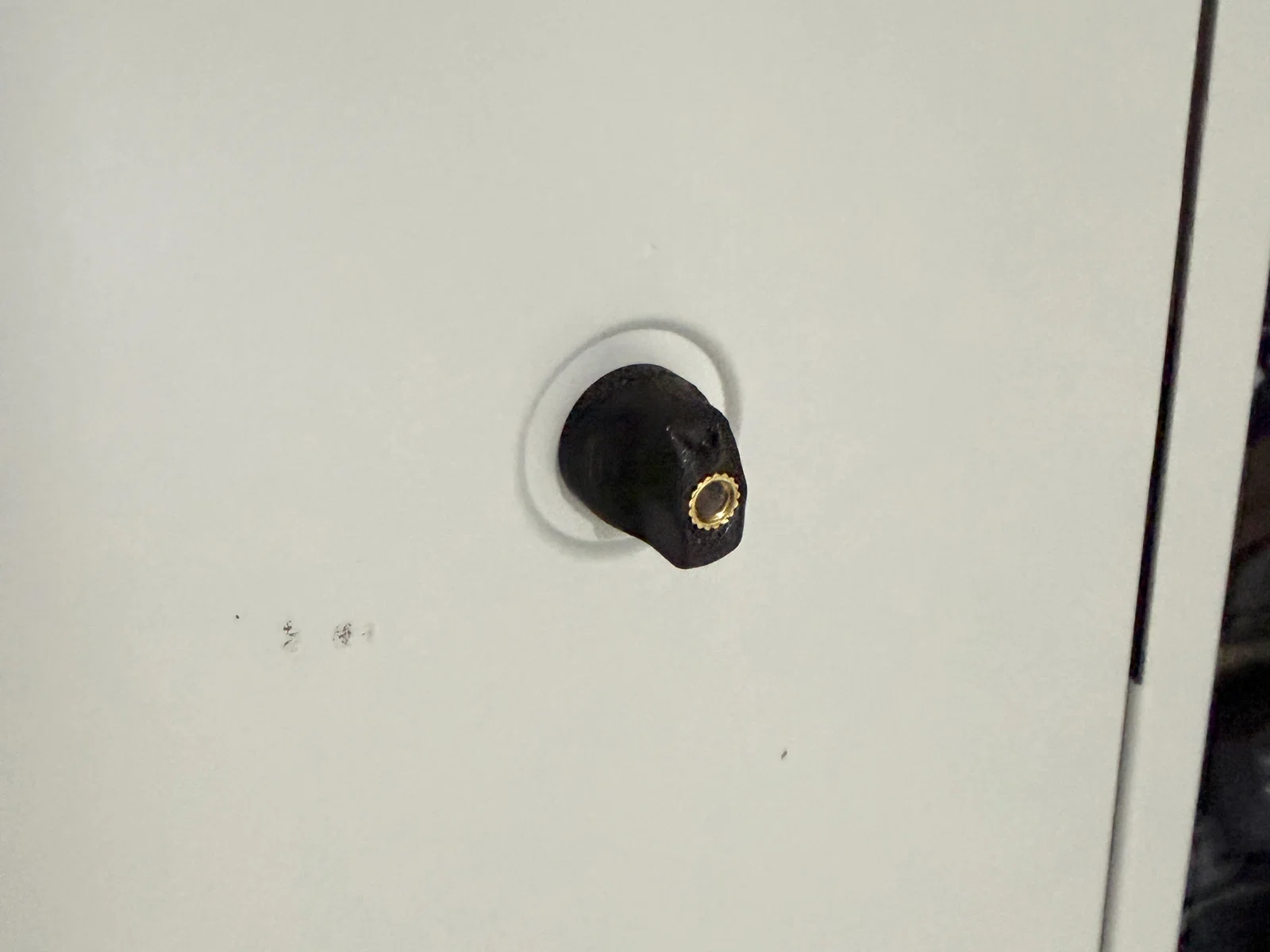

5. Núm vặn có tích hợp vạch căn chỉnh để bạn dễ dàng nhìn thấy hướng khóa.
6. Lắp và siết vít M5x30 từ mặt sau.

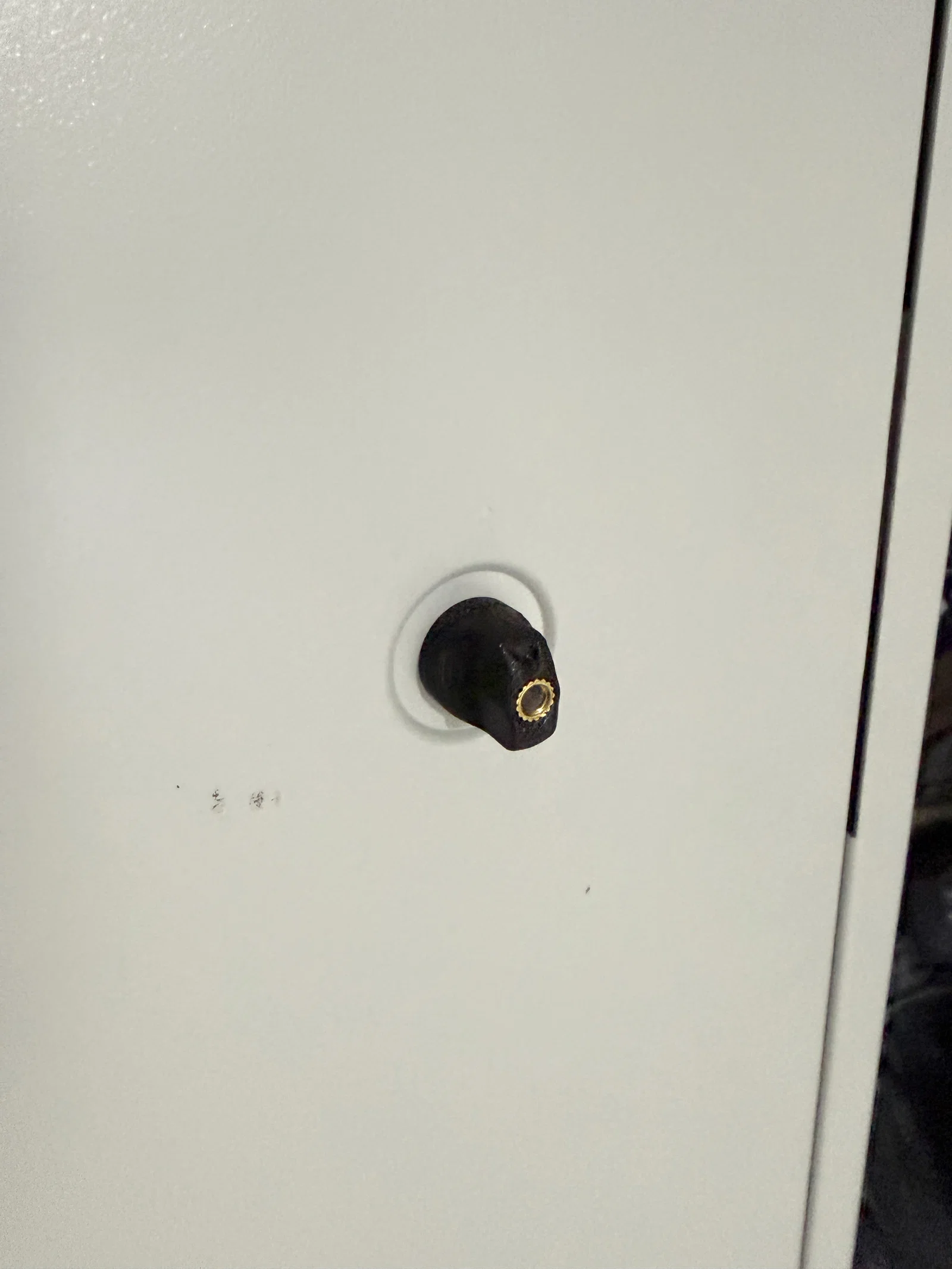

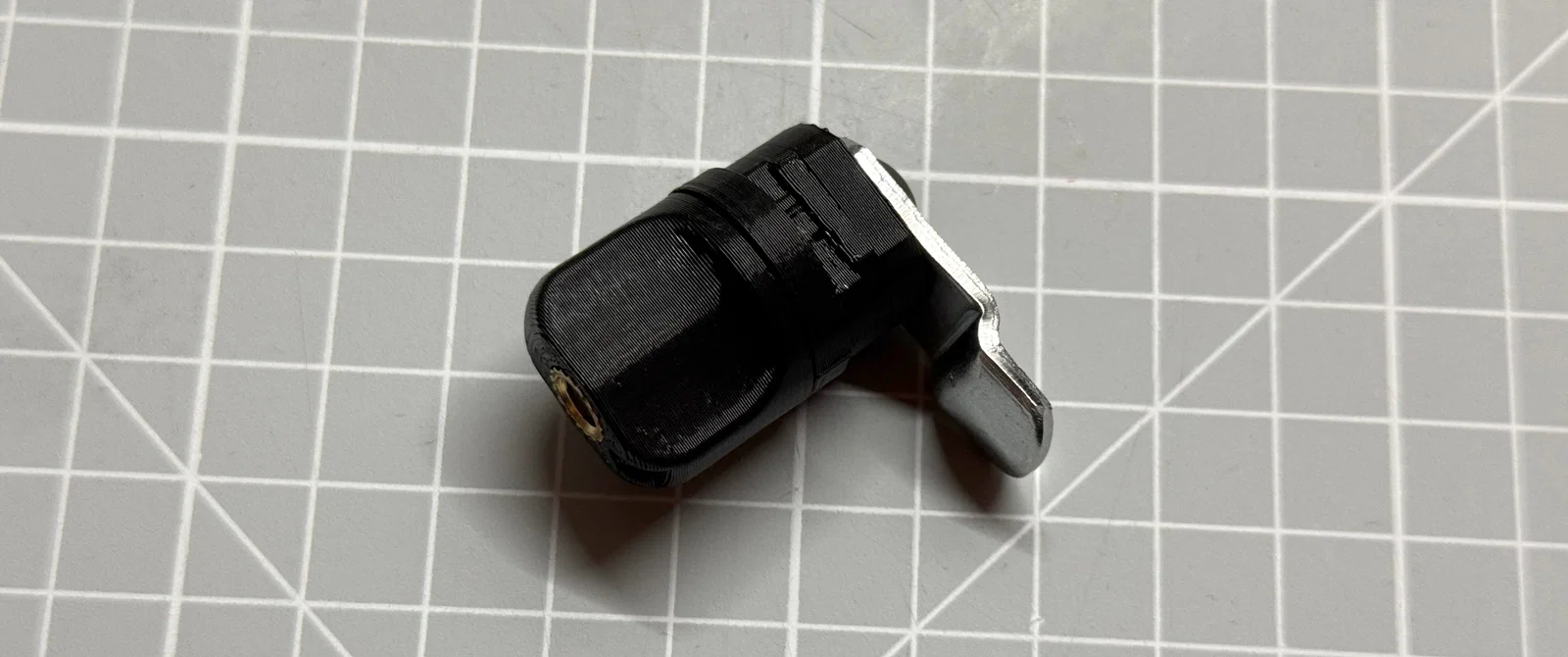

7. Cụm khóa hoàn chỉnh có thể lắp trực tiếp vào tủ. Hãy đảm bảo các chi tiết được căn chỉnh đúng vị trí.

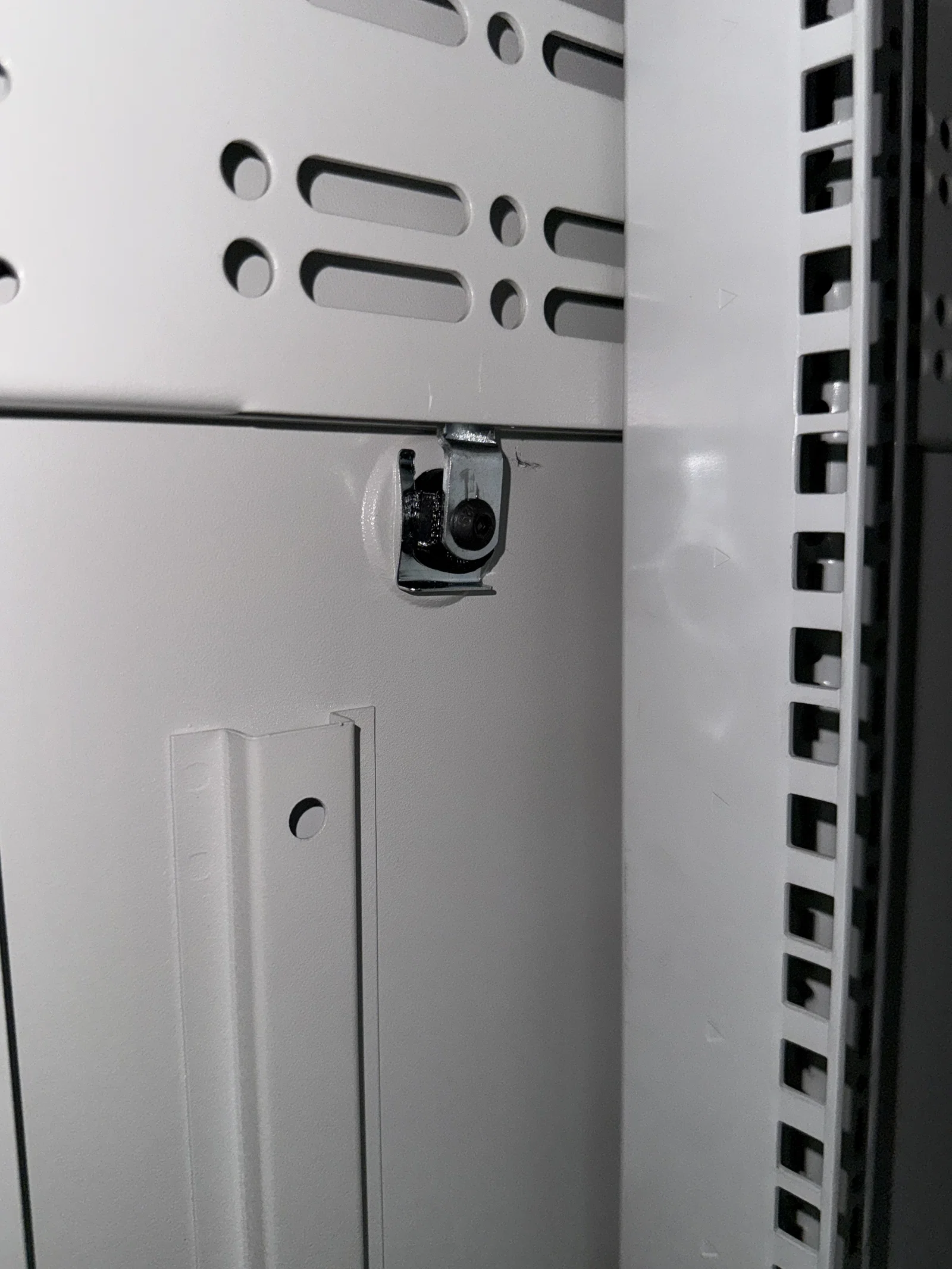

8. Sau khi đưa cụm khóa vào tấm hông, gắn lò xo giữ gốc vào mặt sau để cố định mọi thứ.

Ghi chú

• Được thiết kế và kiểm thử bằng vật liệu PETG.
• Tận dụng lại phần cứng khóa gốc của Rittal.
• Giải pháp mở tấm hông tủ TE7000 cực tiện, không cần dụng cụ.
