Bộ khóa vặn thay thế cho tủ rack Rittal TE7000
Giải pháp thay thế đơn giản cho cơ chế khóa gốc của tủ rack Rittal dòng TE7000. Thiết kế này giúp đóng mở cửa tủ nhanh chóng, tiện lợi, đã được kiểm chứng độ bền với vật liệu PETG và phù hợp cho cả cửa trước lẫn cửa sau.
Mô tả
Nâng cấp tủ rack Rittal TE7000 của bạn với linh kiện thay thế khóa vặn này. Mô hình này thay thế cho cơ chế khóa gốc, giúp việc đóng mở trở nên nhanh chóng và thuận tiện hơn thông qua một núm vặn đơn giản.
Thiết kế đã được kiểm nghiệm thành công với vật liệu PETG. Bạn có thể sử dụng cho cả cửa trước và cửa sau của tủ rack.

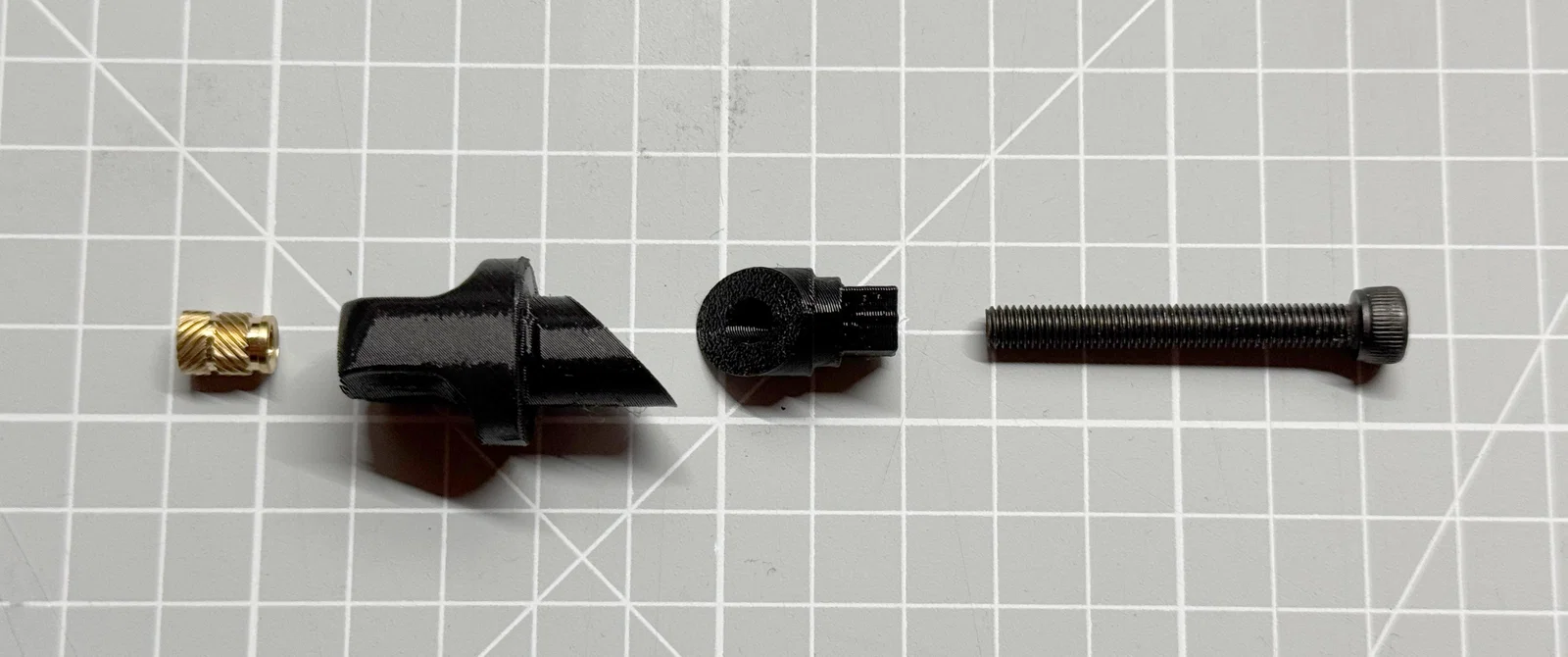

Danh sách linh kiện (BOM)
| Số lượng | Linh kiện |
|---|---|
| 1x | M5x9.5 Heat Set Insert (ốc cấy nhiệt) |
| 1x | M5x40 Vít |
Thiết lập in
- Chất liệu: PETG hoặc ABS/ASA
- Hướng in: Đặt chéo mô hình
- Support: Cần thiết
Việc in theo hướng đặt chéo giúp cải thiện độ bền và chất lượng hoàn thiện của sản phẩm.
Hướng dẫn lắp ráp
- In tất cả các bộ phận theo hướng đặt chéo, nhớ bật support.
- Lắp M5x9.5 heat set insert vào núm vặn.
- Gắn các phần được cắt chéo lại với nhau bằng keo dán sắt (cyanoacrylate).

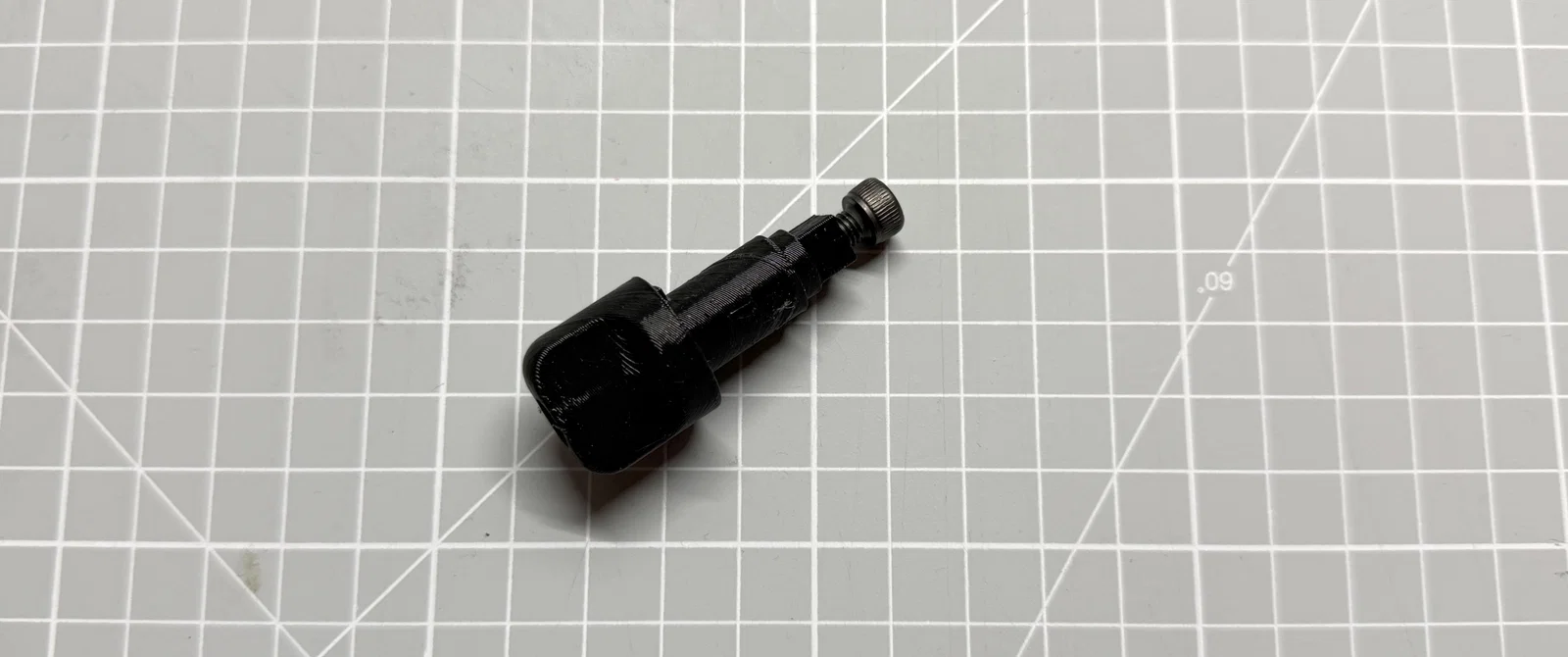

- Lắp ráp các bộ phận lại bằng vít M5x40.

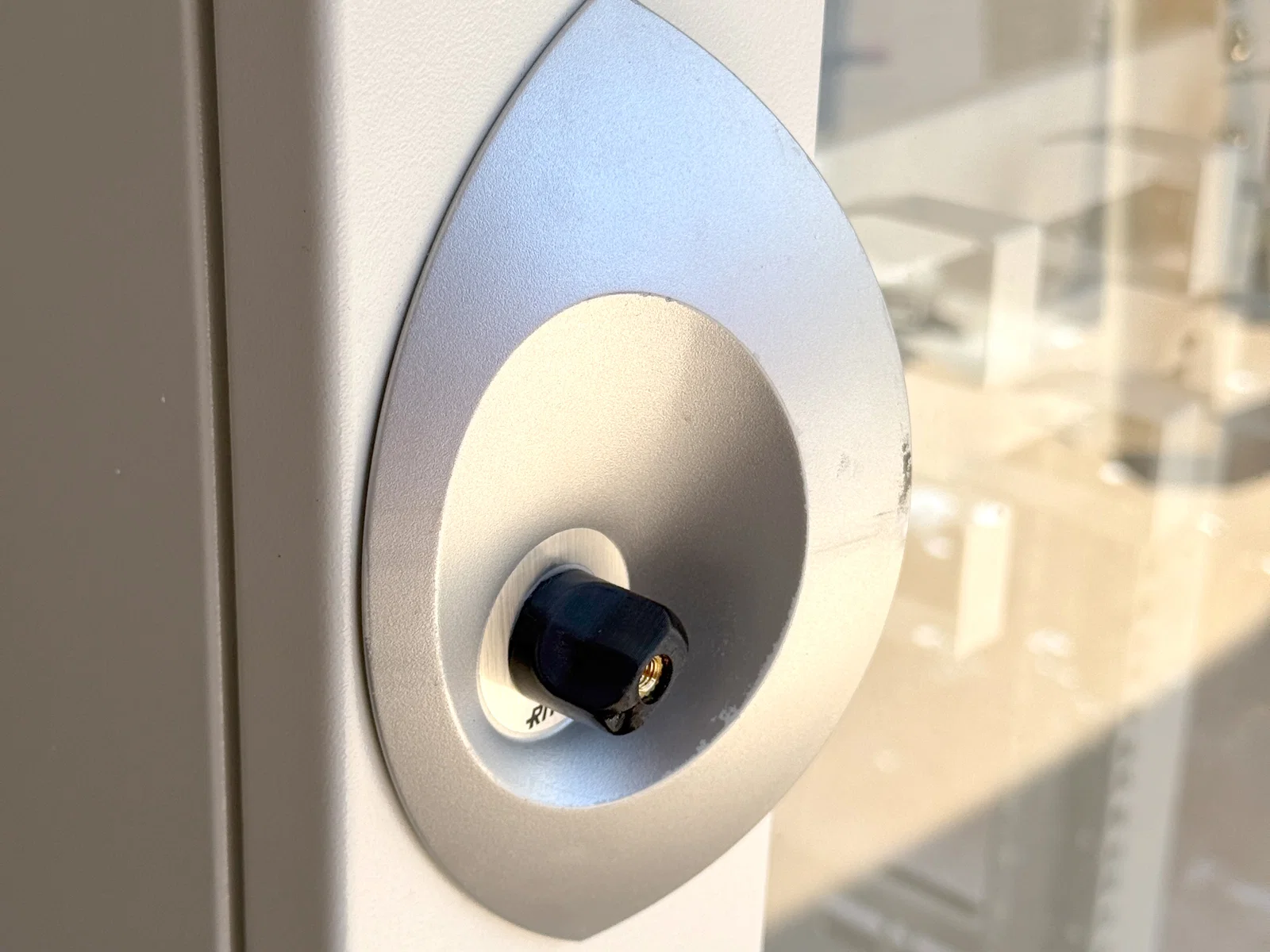

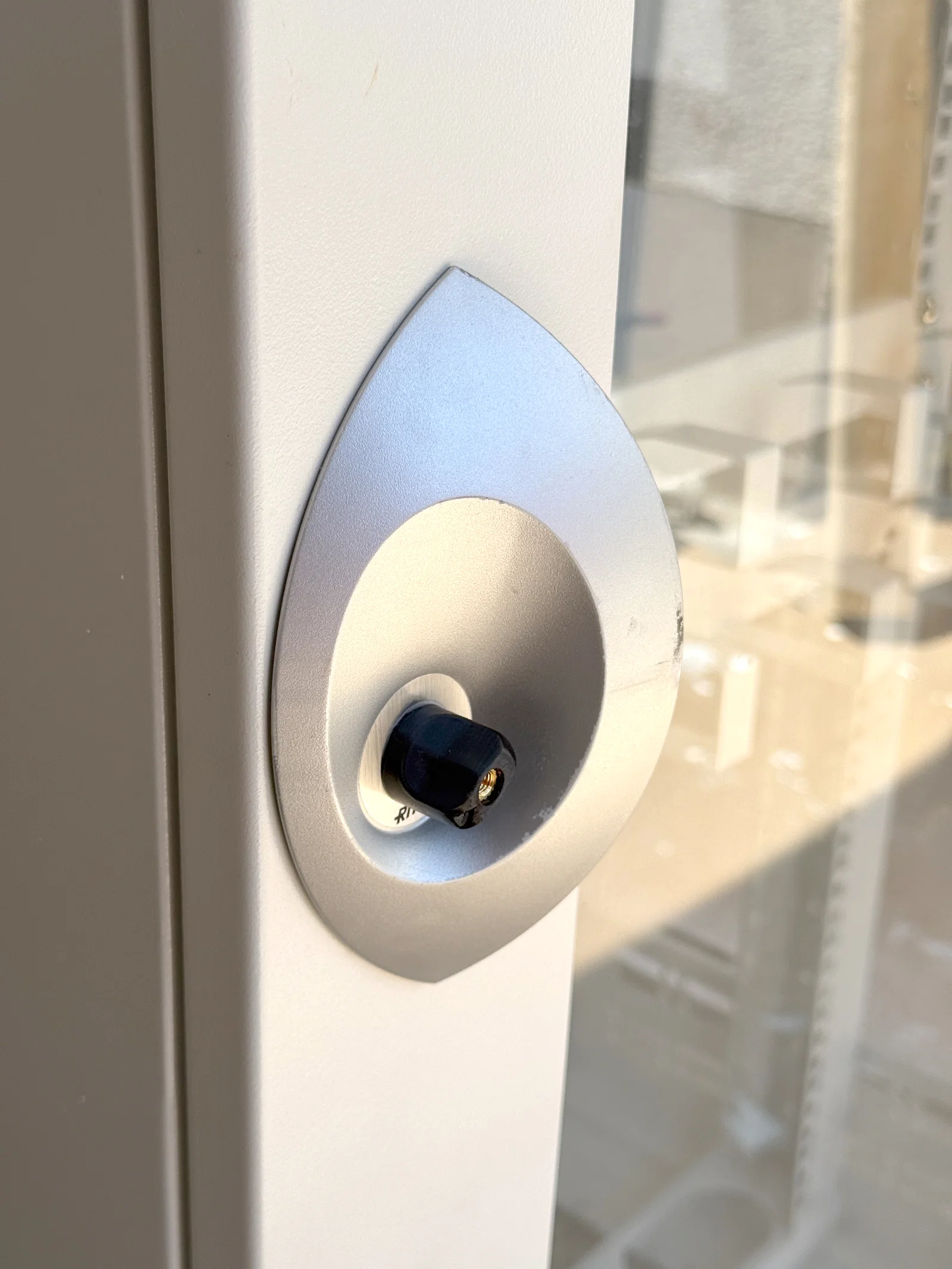

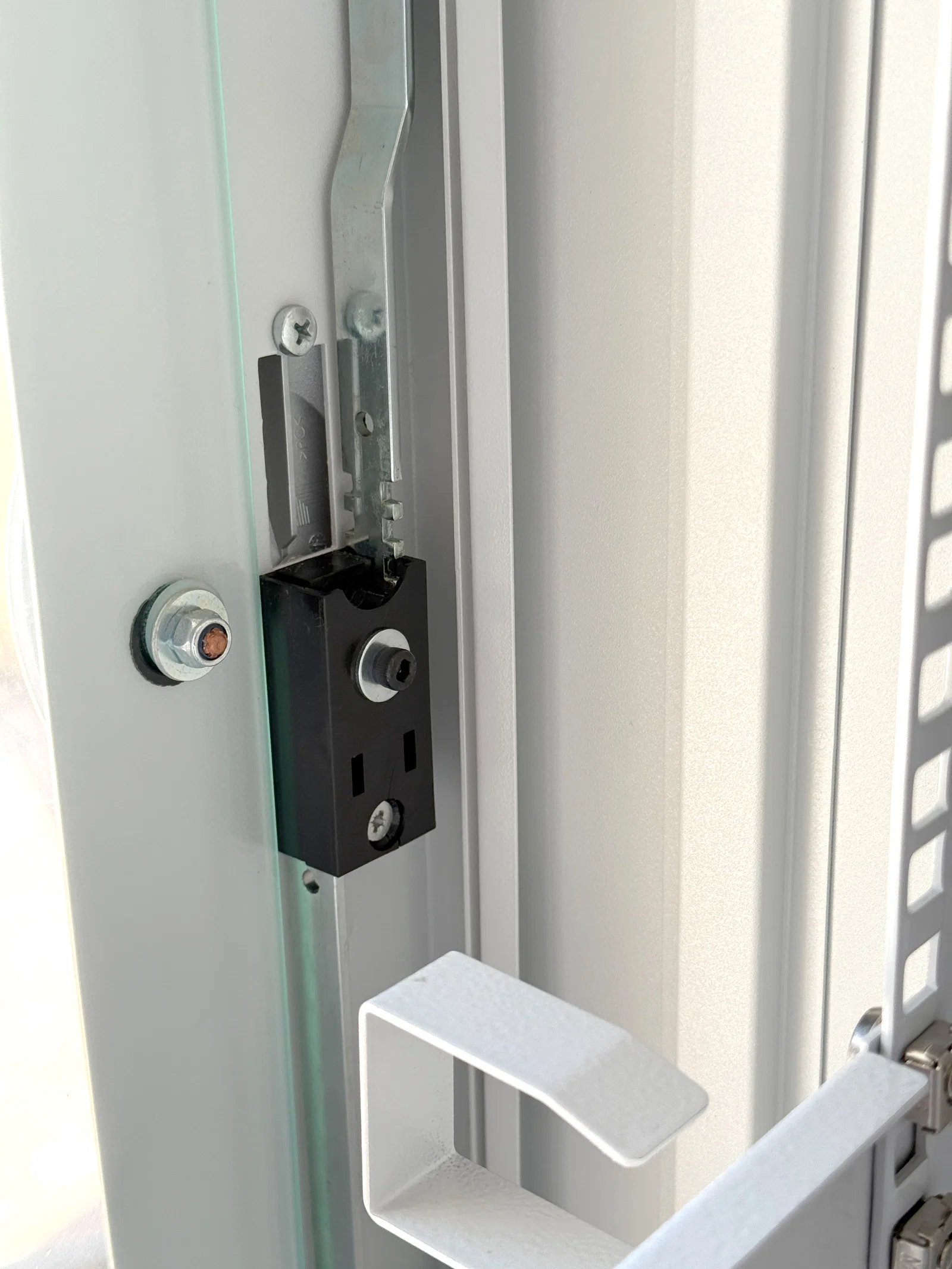

- Lắp cơ chế đã hoàn thiện vào cửa tủ rack.
Ghi chú
- Được thiết kế và kiểm nghiệm bằng nhựa PETG.
- Cơ chế vận hành trơn tru và bền bỉ khi sử dụng hàng ngày.

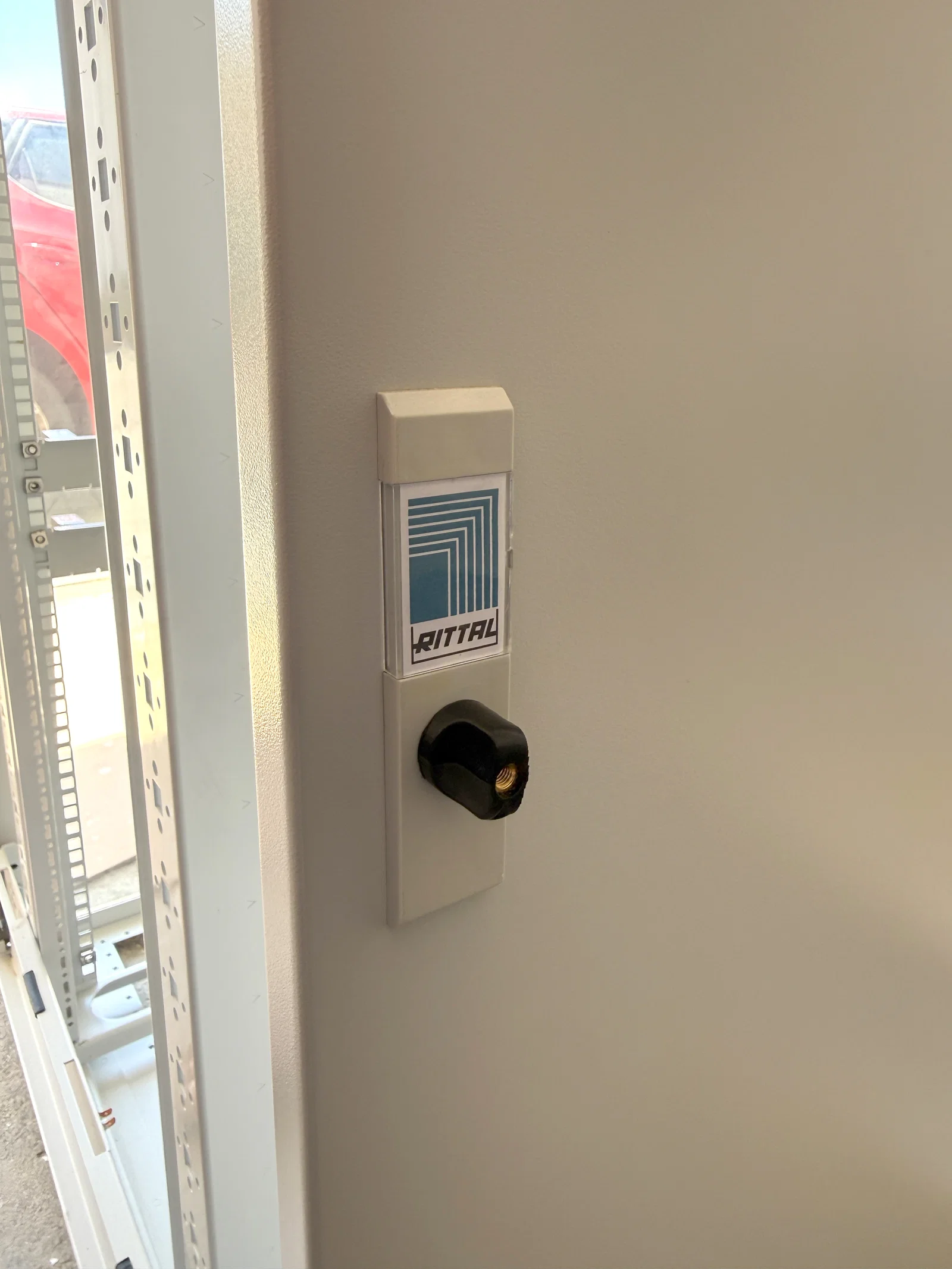

- Phù hợp cho cả cửa trước và cửa sau của tủ rack TE7000.
