V-block, 1-V, tham số hóa, OpenSCAD

Có hai file .scad, một file có các góc nhọn đơn giản, và một file sử dụng include <Round-Anything/polyround.scad>// từ https://github.com/Irev-Dev/Round-Anything để bo tròn các góc, đồng thời dùng thư viện MCAD để tạo các lỗ dạng hình giọt nước và nhiều tùy chọn khác.

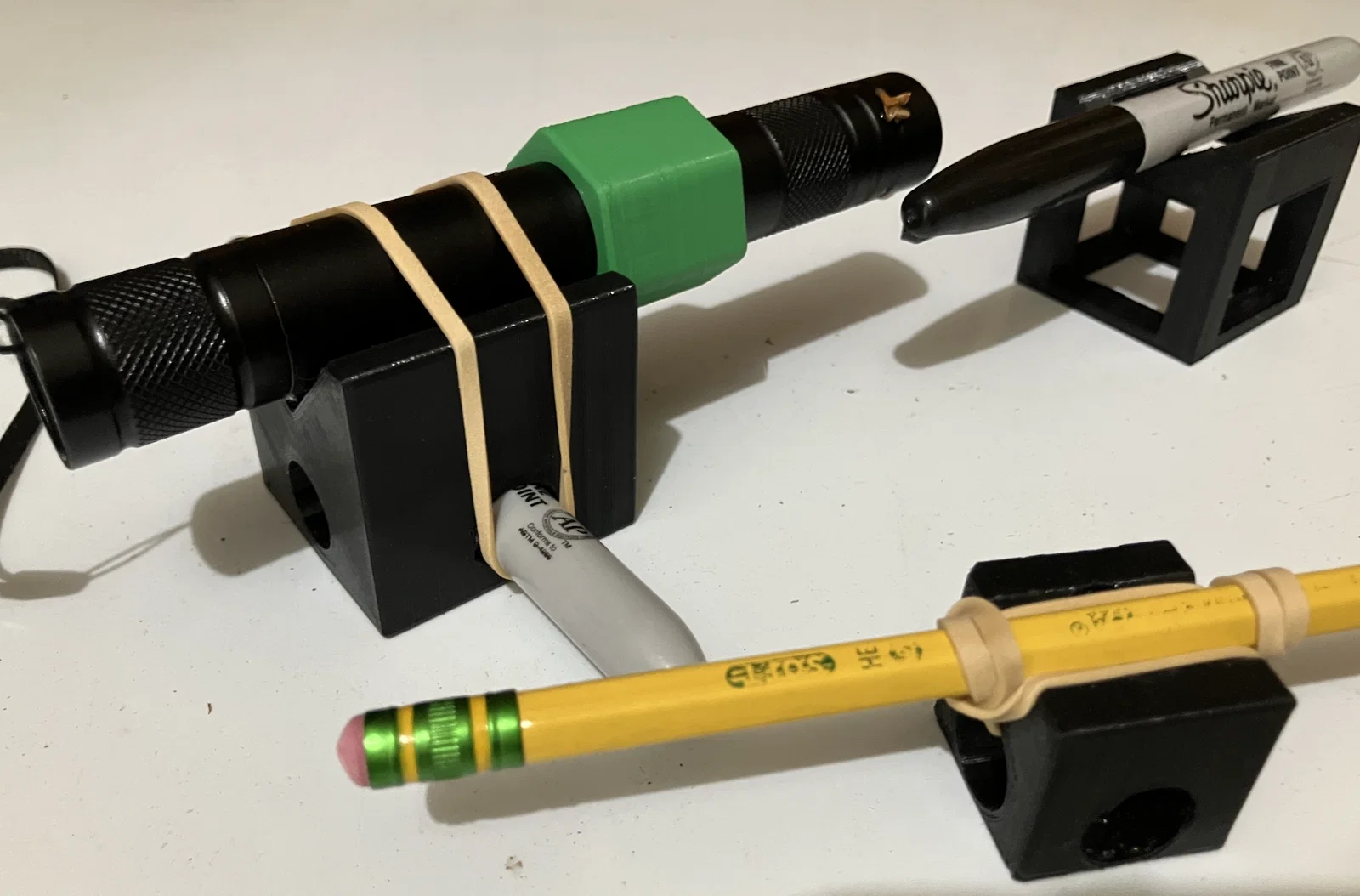

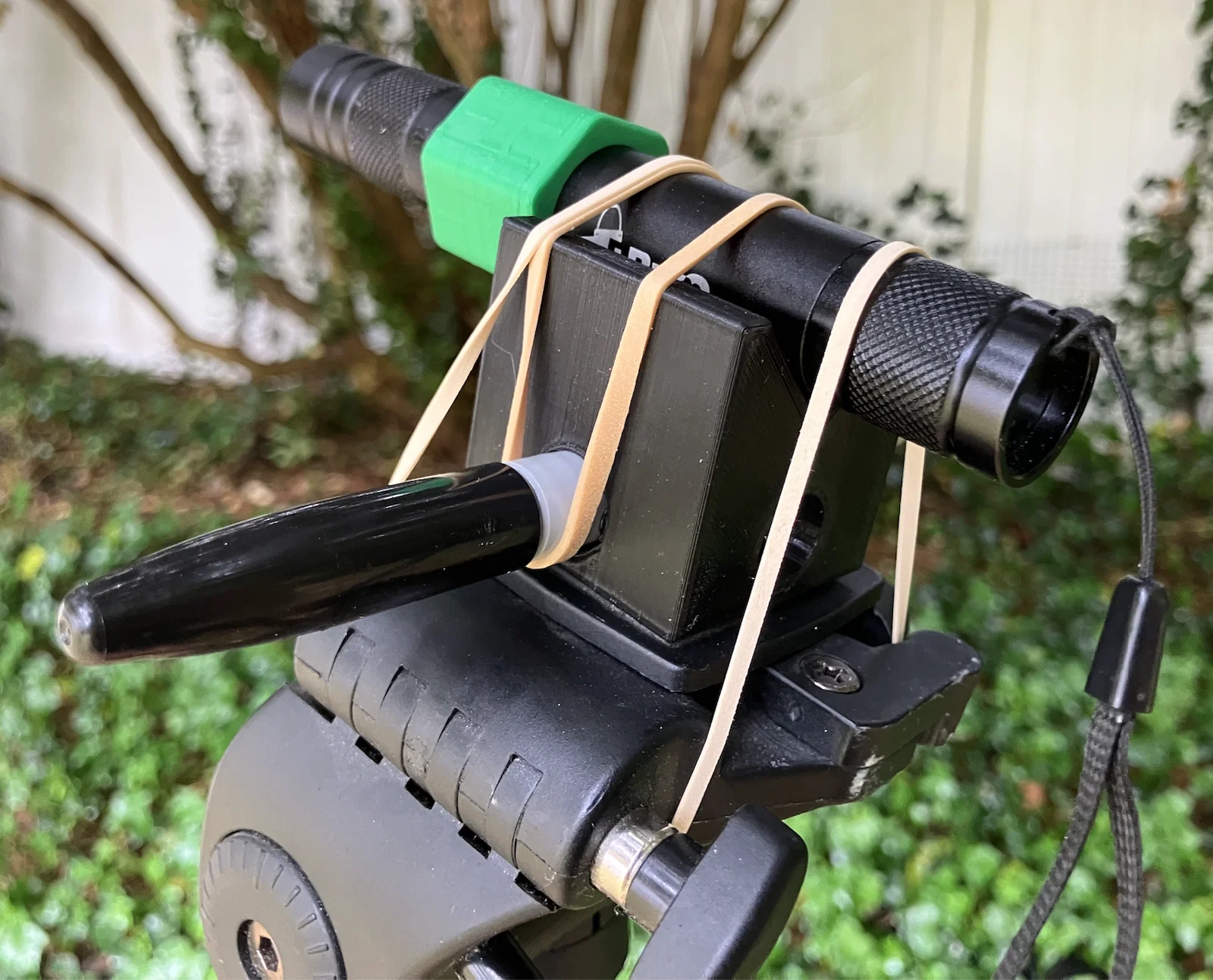

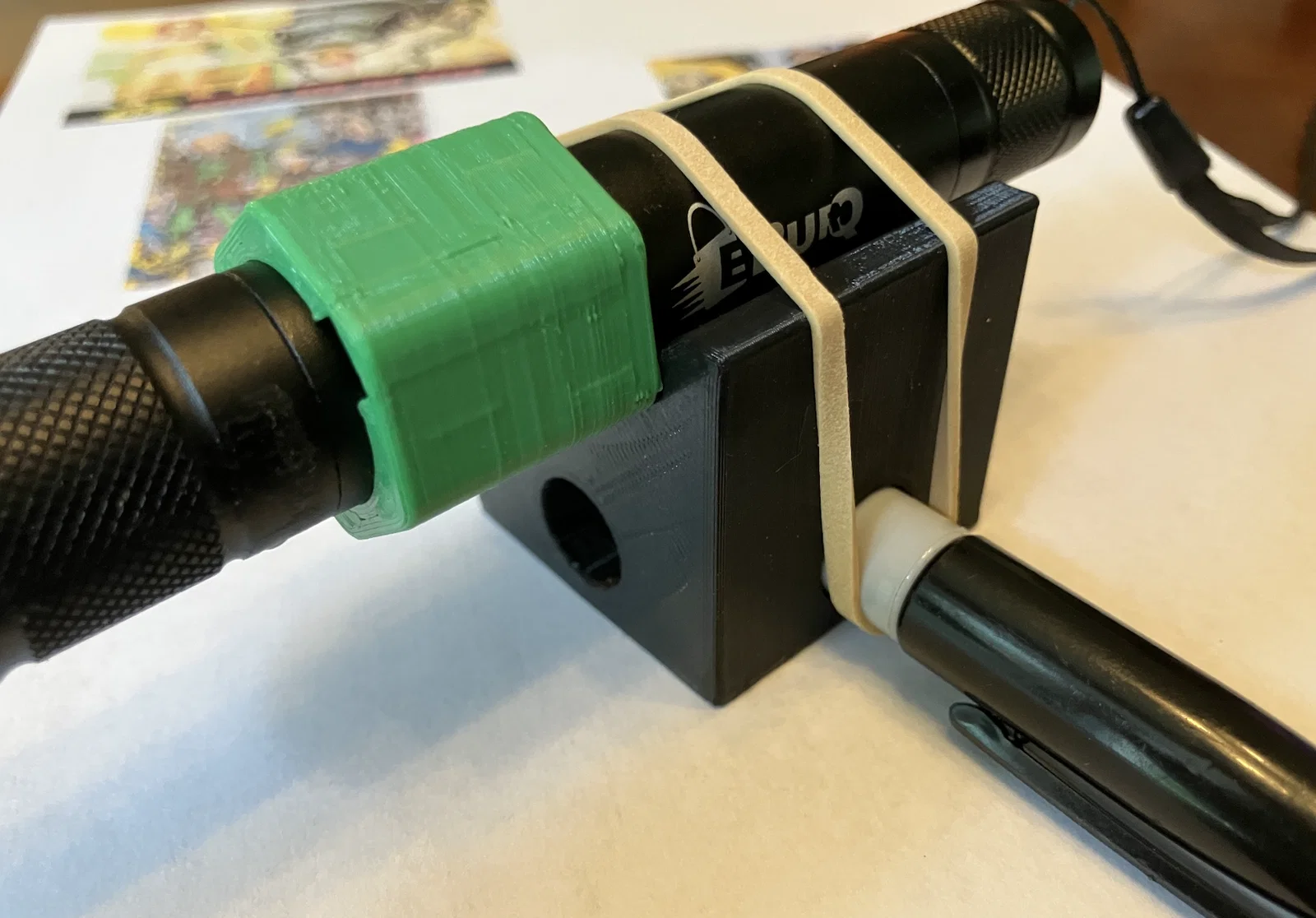

Tôi muốn có một chiếc V-block đơn giản để gắn đèn laser lên bề mặt, và nó hoạt động rất tốt:

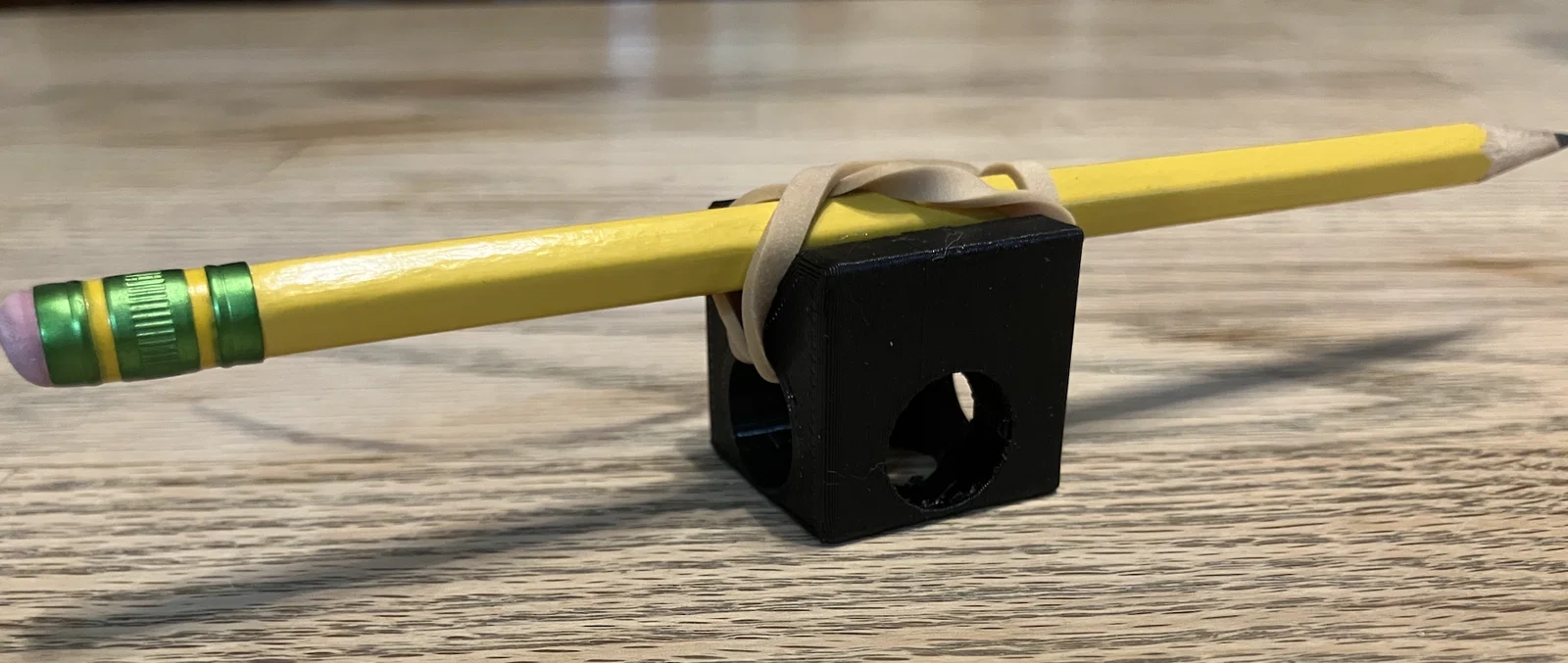

Bạn có thể dùng dây thun hoặc dây đai Velcro xỏ qua các lỗ để cố định khối này lên bề mặt, hoặc dùng để giữ trục đặt vào rãnh V. Nếu muốn chắc chắn hơn, bạn có thể dùng Velcro, dây rút (zip-ties), dây kẽm, hoặc ốc vít thực tế.

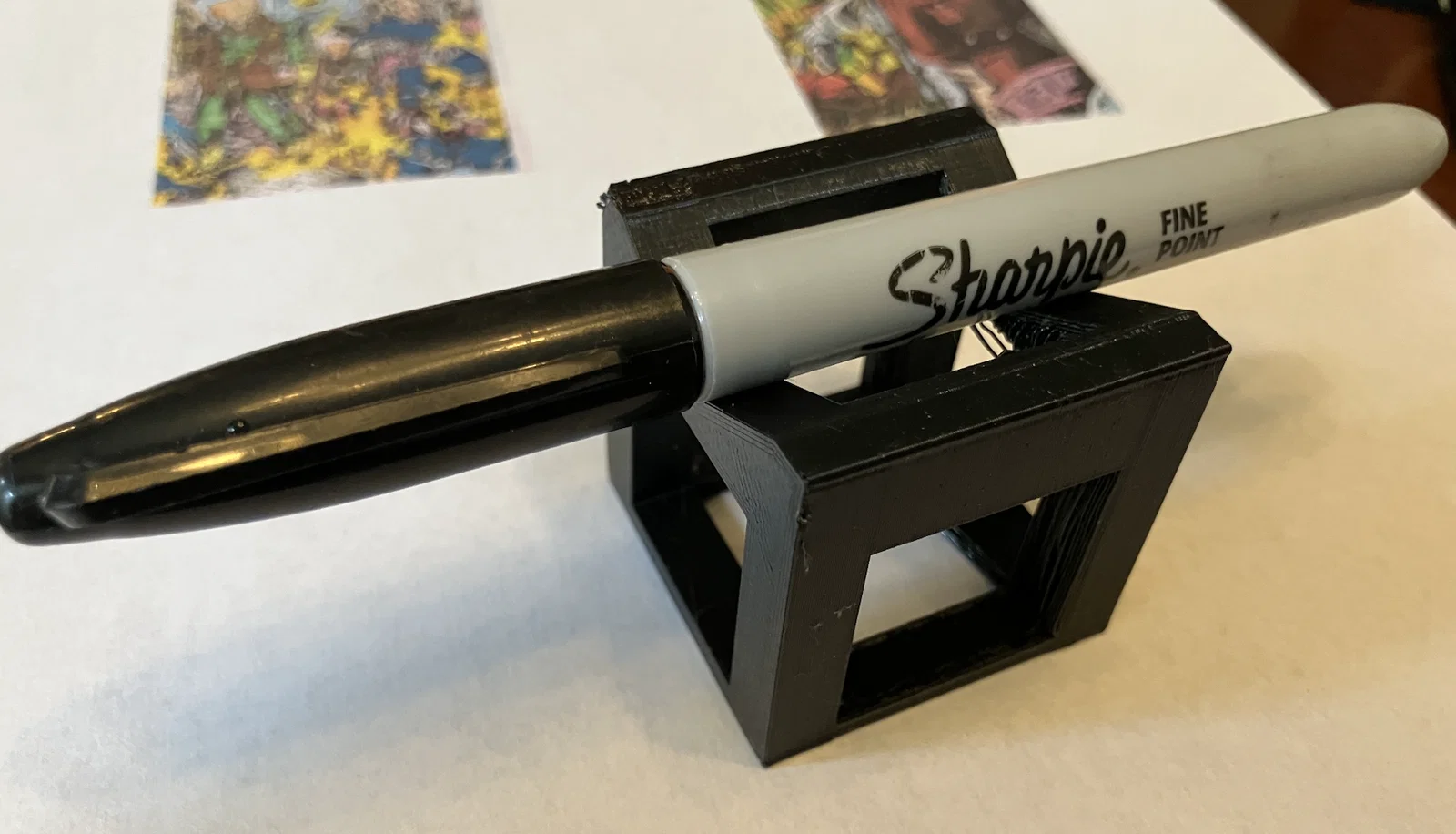

Đây là mẫu V-block 120 độ, kích thước 40mm với các lỗ vuông lớn xuyên qua mỗi trục:

Bạn có thể thấy một chút lỗi bridging (độ võng) ở dưới rãnh V phía sau bên phải, nhưng nó vẫn đủ dùng cho nhu cầu của tôi.

Tôi thích in chúng theo chiều dựng đứng, để trục của rãnh V vuông góc với các lớp in FDM, giúp các đường bao của lớp in chắc chắn và chính xác hơn.
