Snapmaker U1: Hộp bảo vệ cuộn filament chống ẩm và bụi

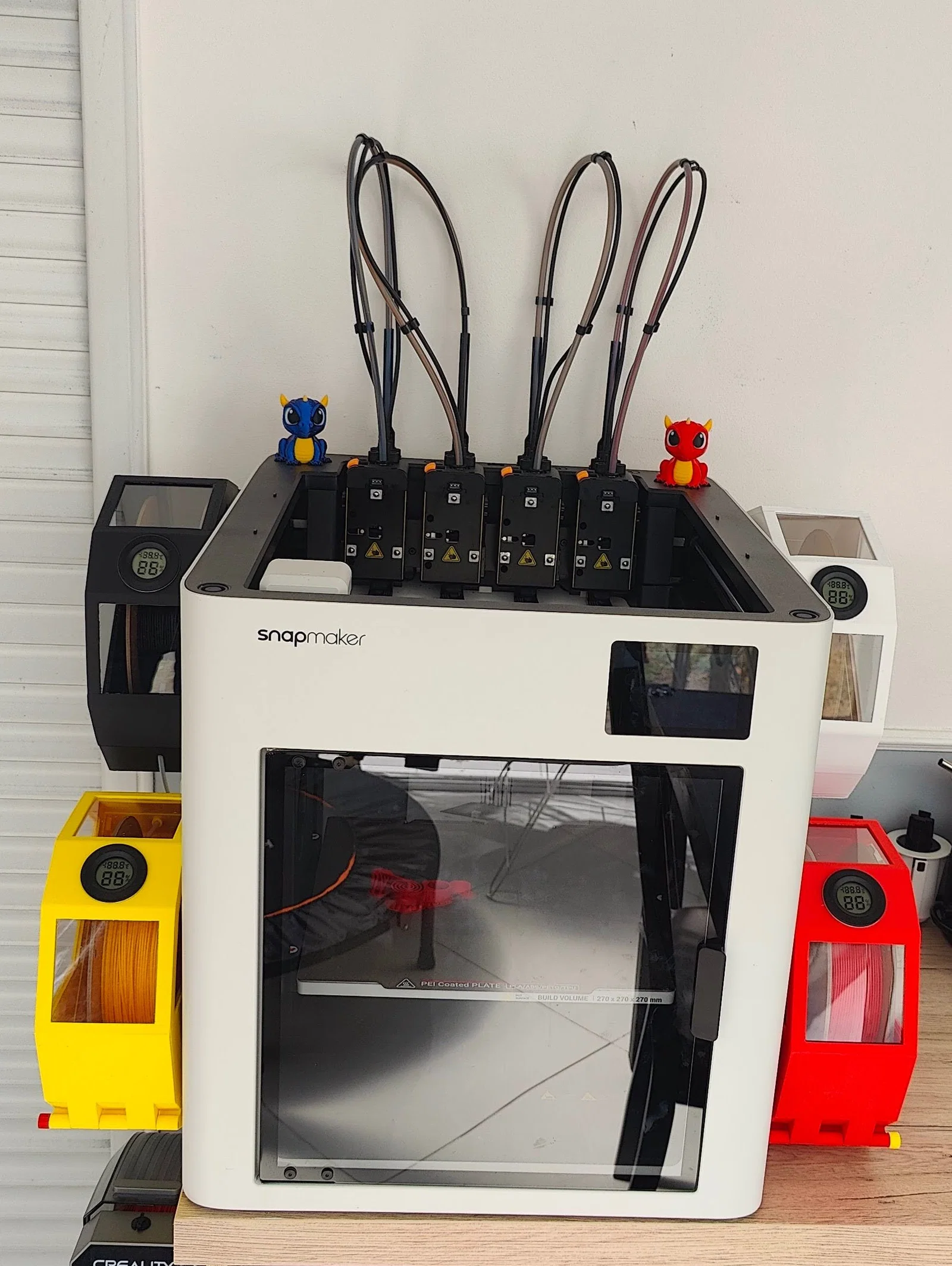

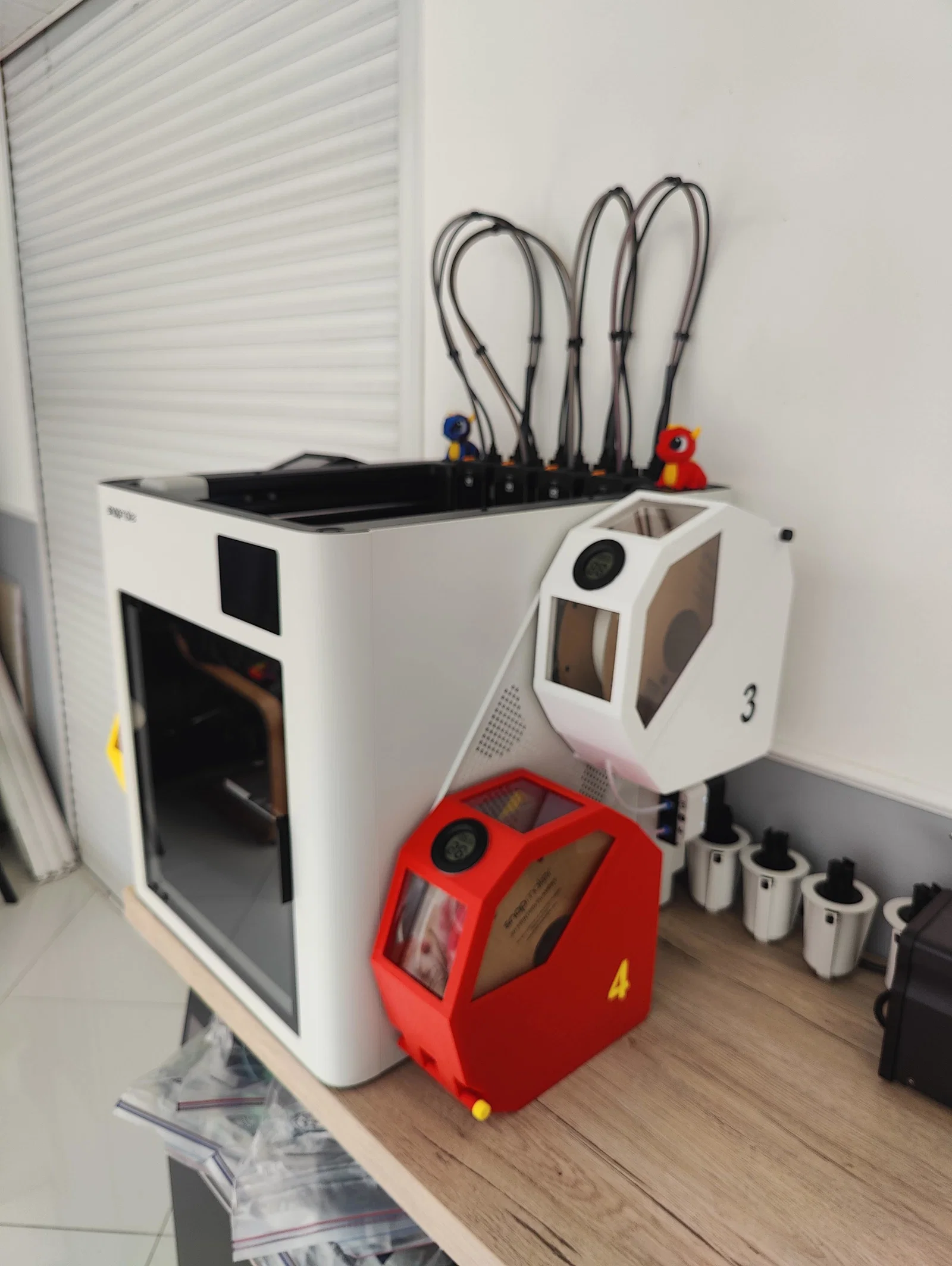

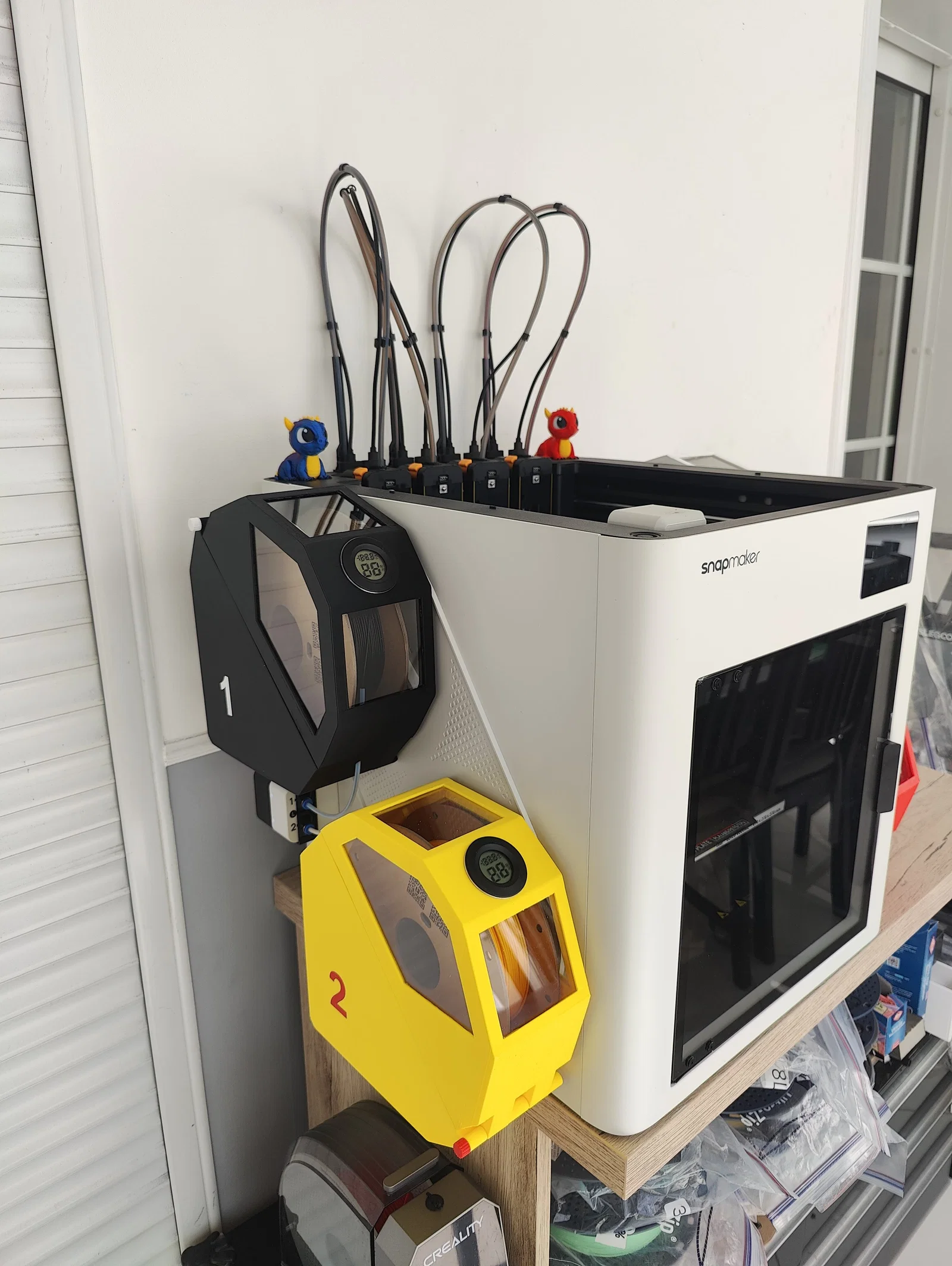

Đây là bộ hộp được thiết kế để bảo vệ cuộn dây in (filament) khỏi bụi bẩn và độ ẩm, đặc biệt dành riêng cho dòng máy Snapmaker U1.

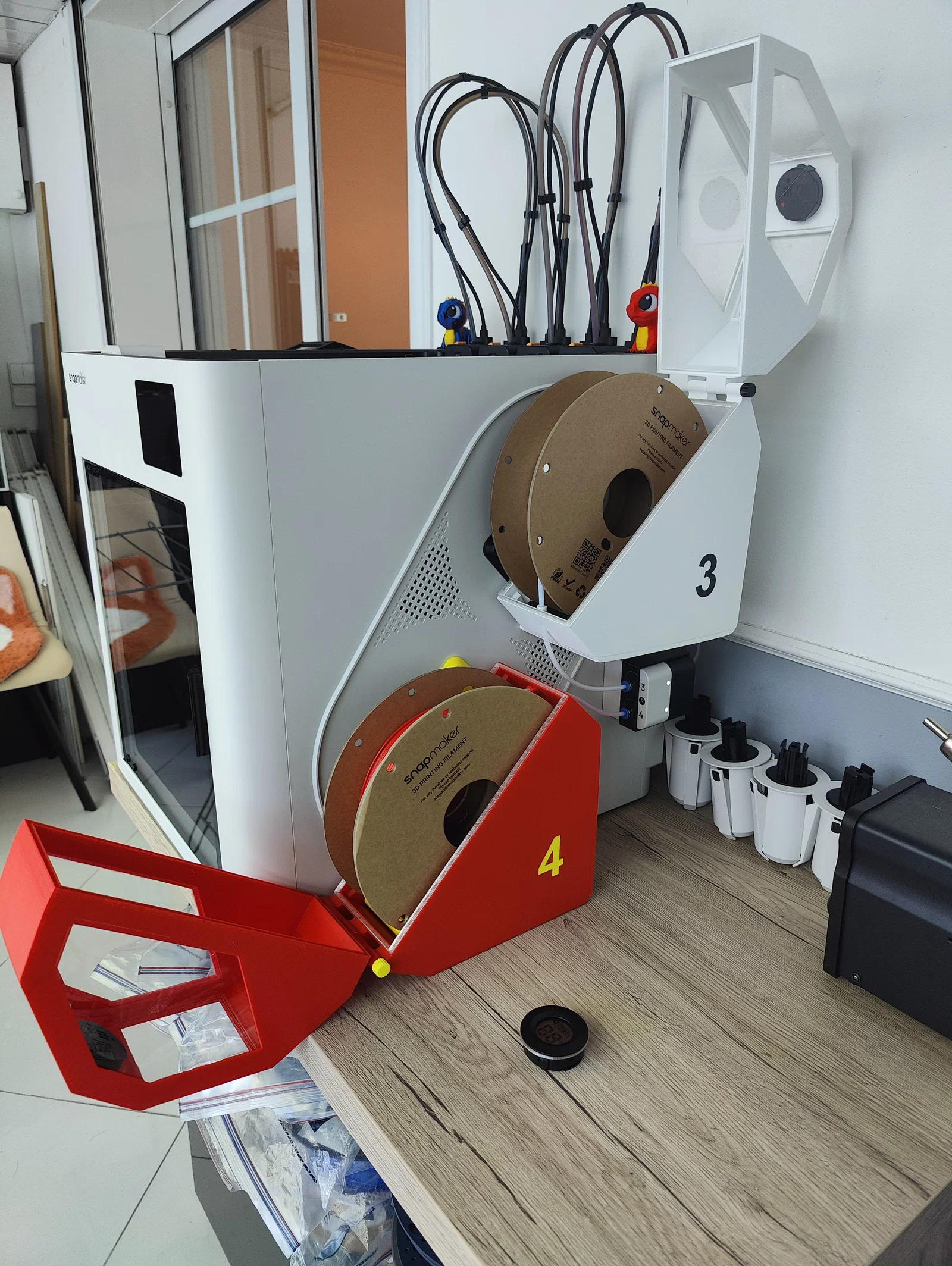

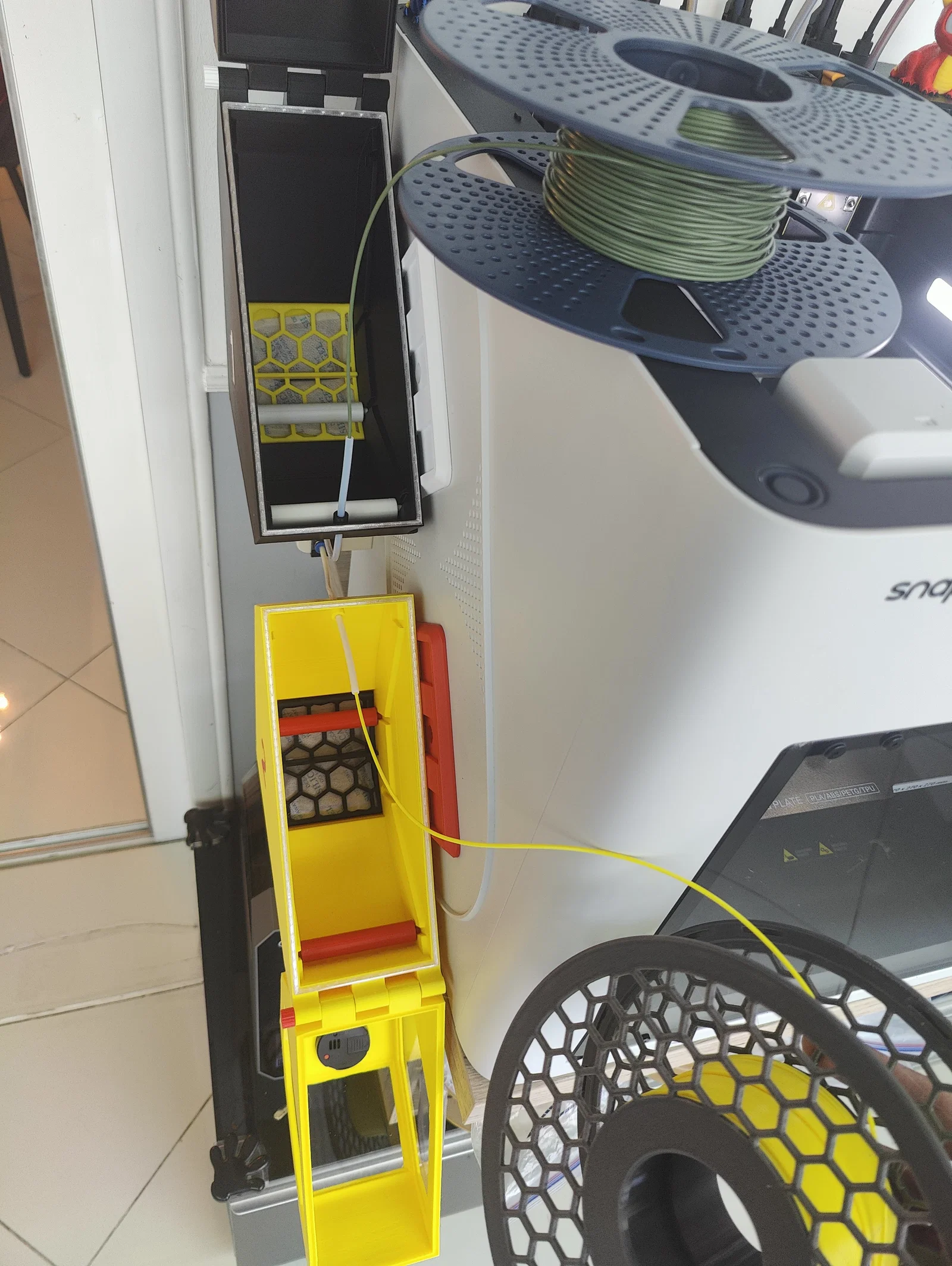

Thiết kế này còn giúp bạn có thể lắp cuộn dây từ phía trước thay vì lắp từ bên hông như bình thường.

Mỗi hộp bao gồm các thành phần sau:

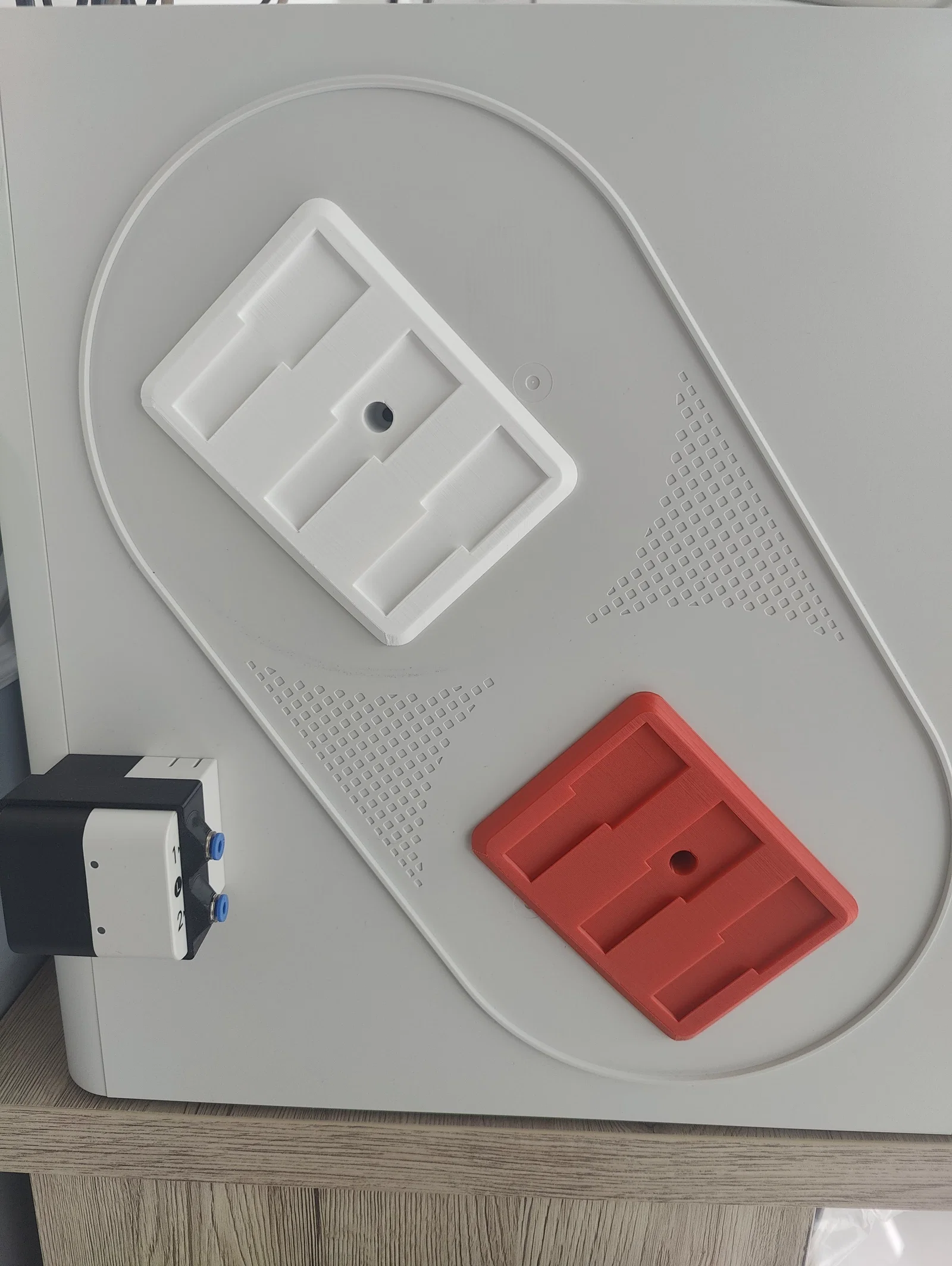

• 1 giá đỡ (mount): Gắn vào cạnh máy bằng ốc vít sẵn có (M3x8). Bạn cũng có thể dùng ốc M3x10 nếu muốn chắc chắn hơn.

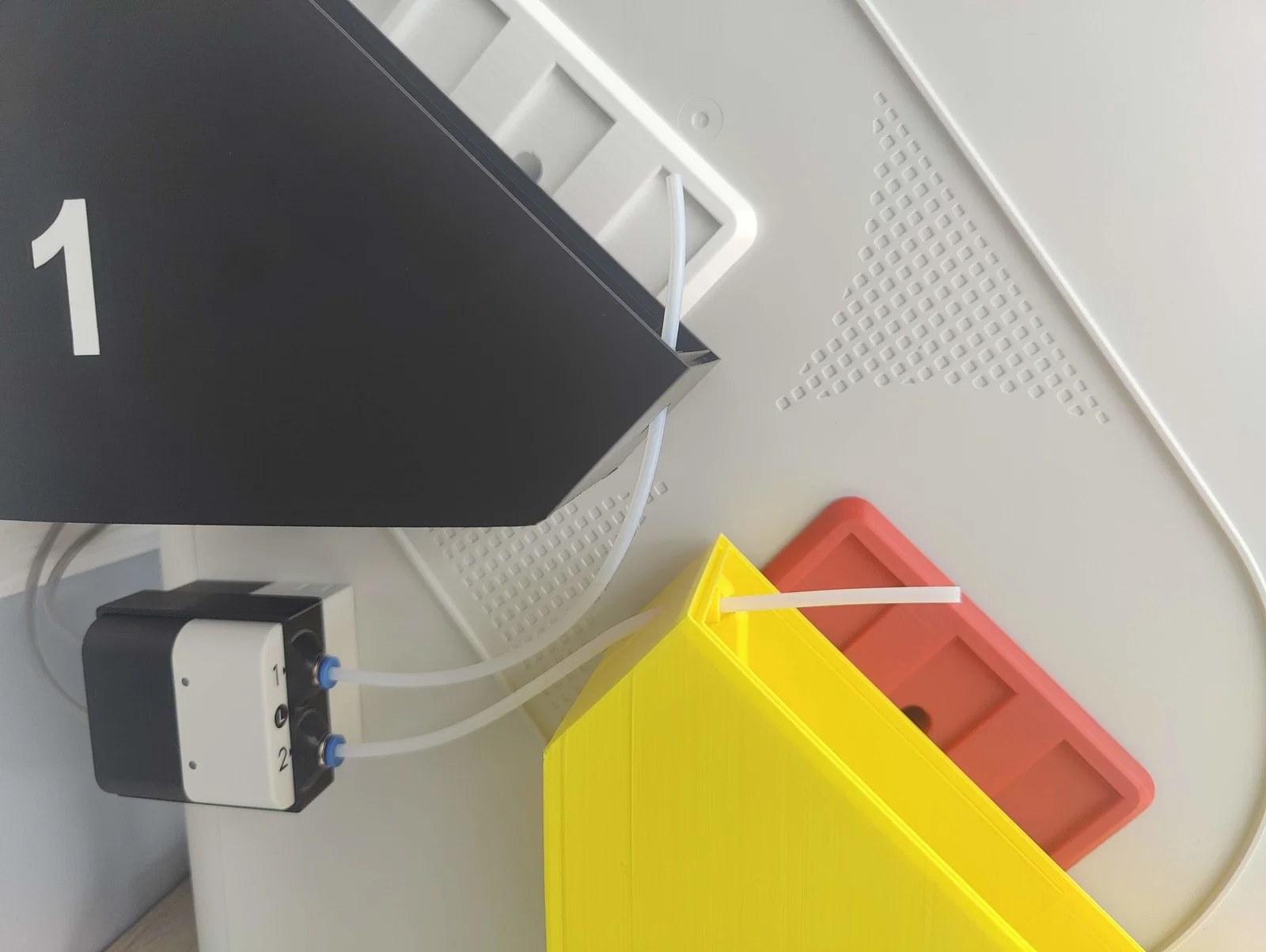

• 1 hộp (box): Gắn vào giá đỡ bằng cách trượt vào ở góc 45°. Bạn có thể lắp thêm ống PTFE để sợi nhựa chạy mượt hơn.

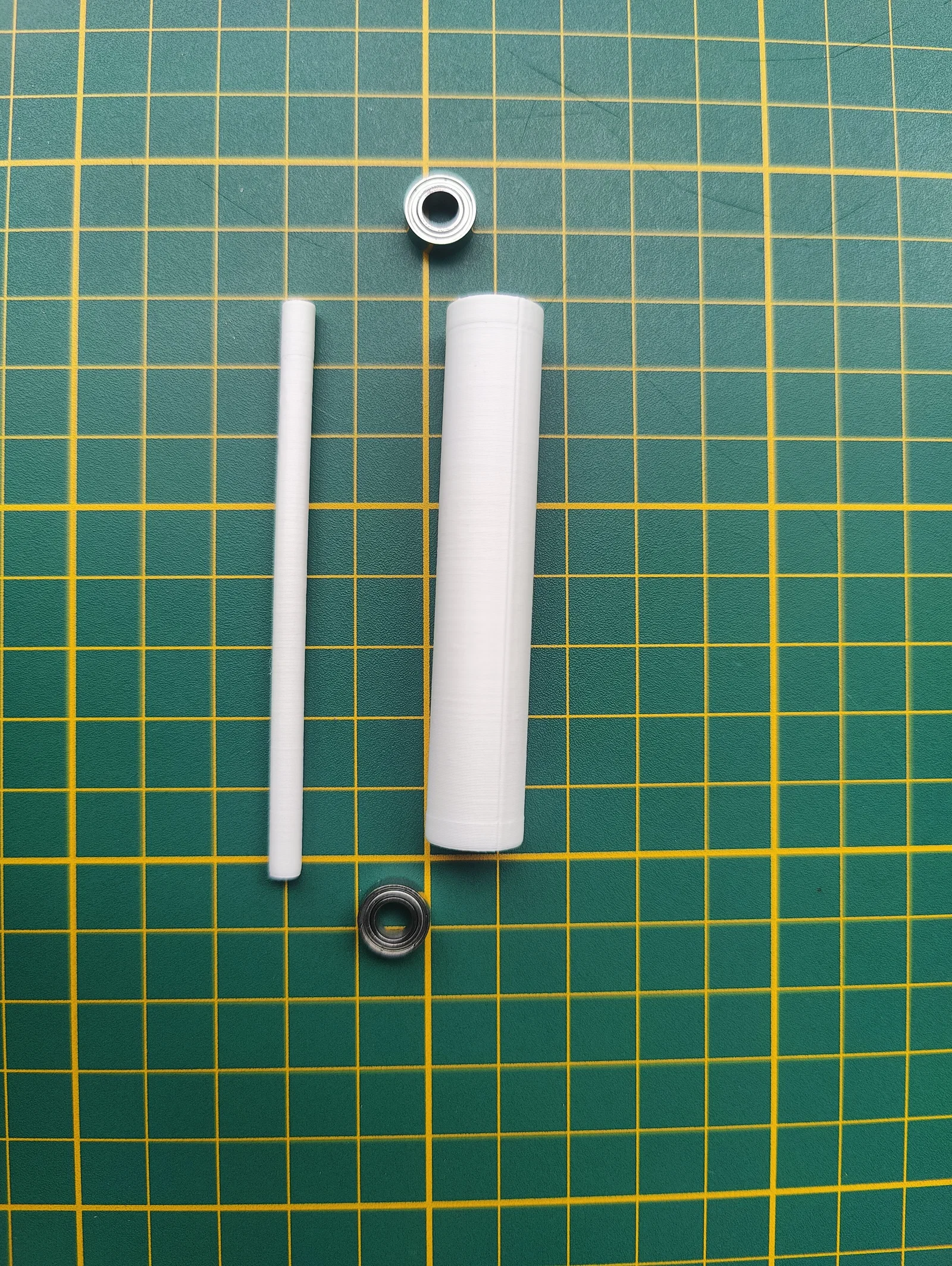

• 2 trục bi: Dùng để đỡ cuộn dây và hỗ trợ xoay. Mỗi trục gồm 2 phần, cần 2 vòng bi (đường kính trong 5mm, đường kính ngoài 10mm, dày 4mm). Bạn dễ dàng tìm mua linh kiện này trên Amazon hoặc AliExpress.
• 1 gioăng hộp (box gasket): Lắp vào rãnh ở mép hộp. Phần này bắt buộc phải in bằng nhựa TPU.

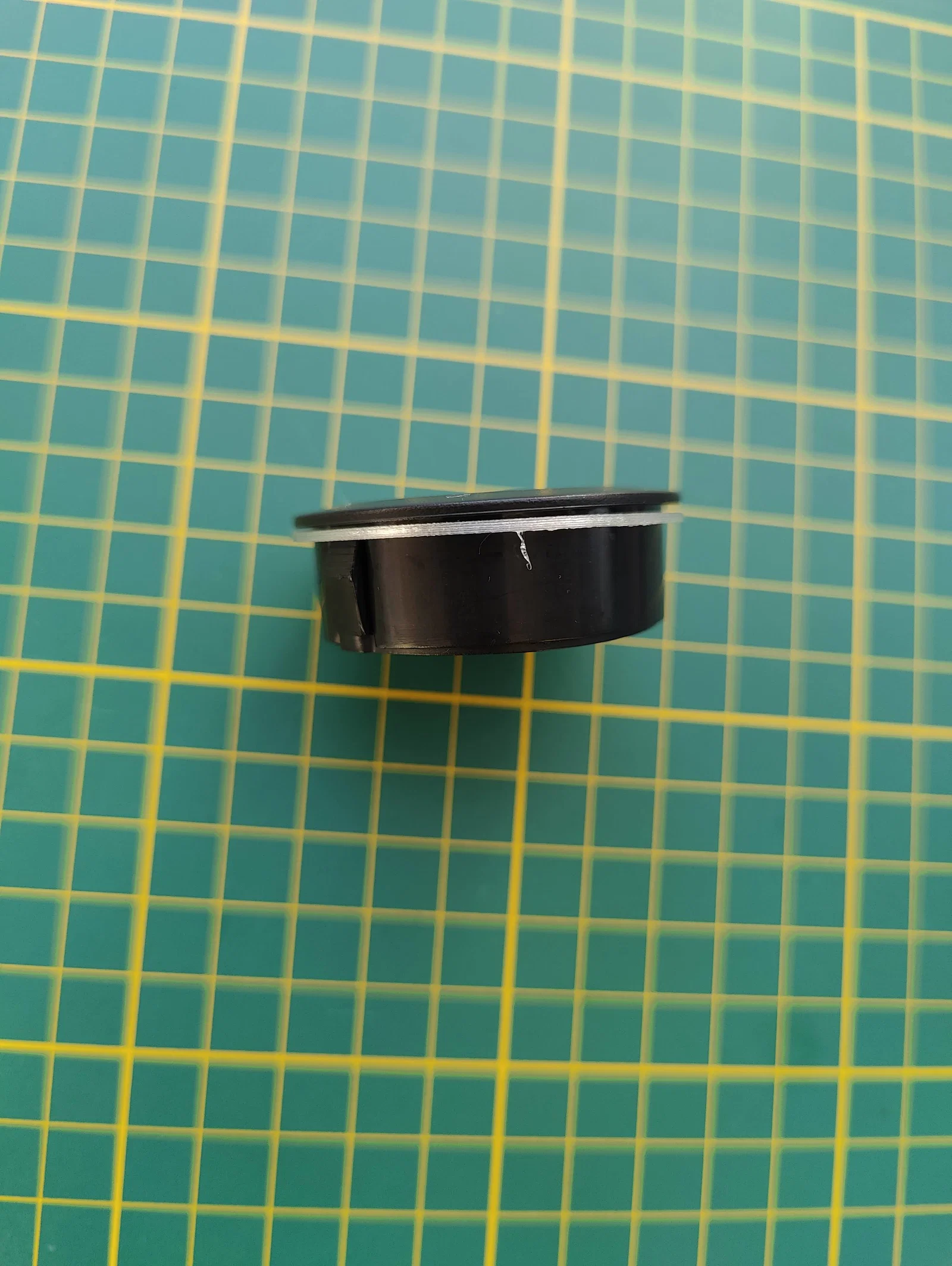

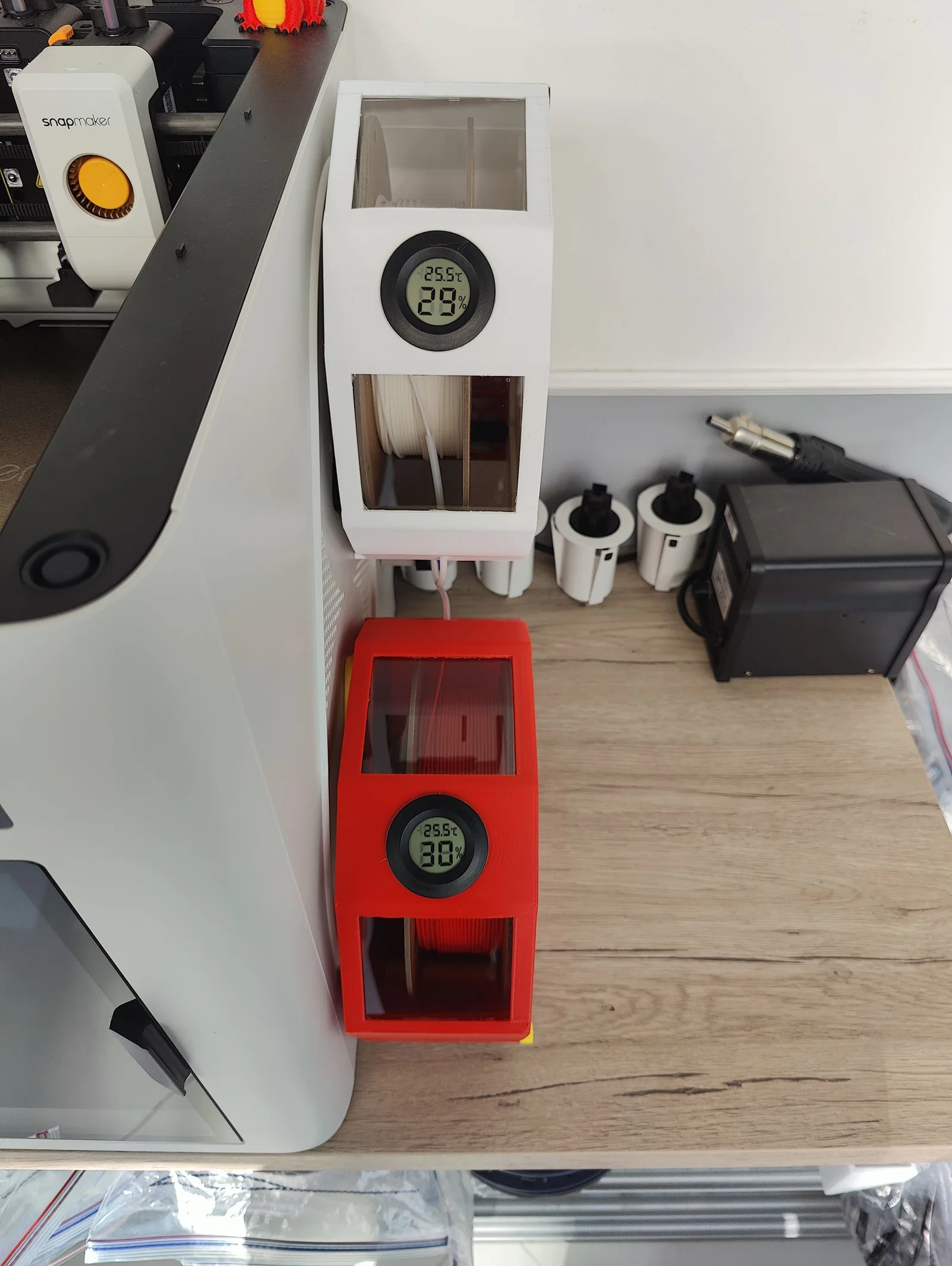

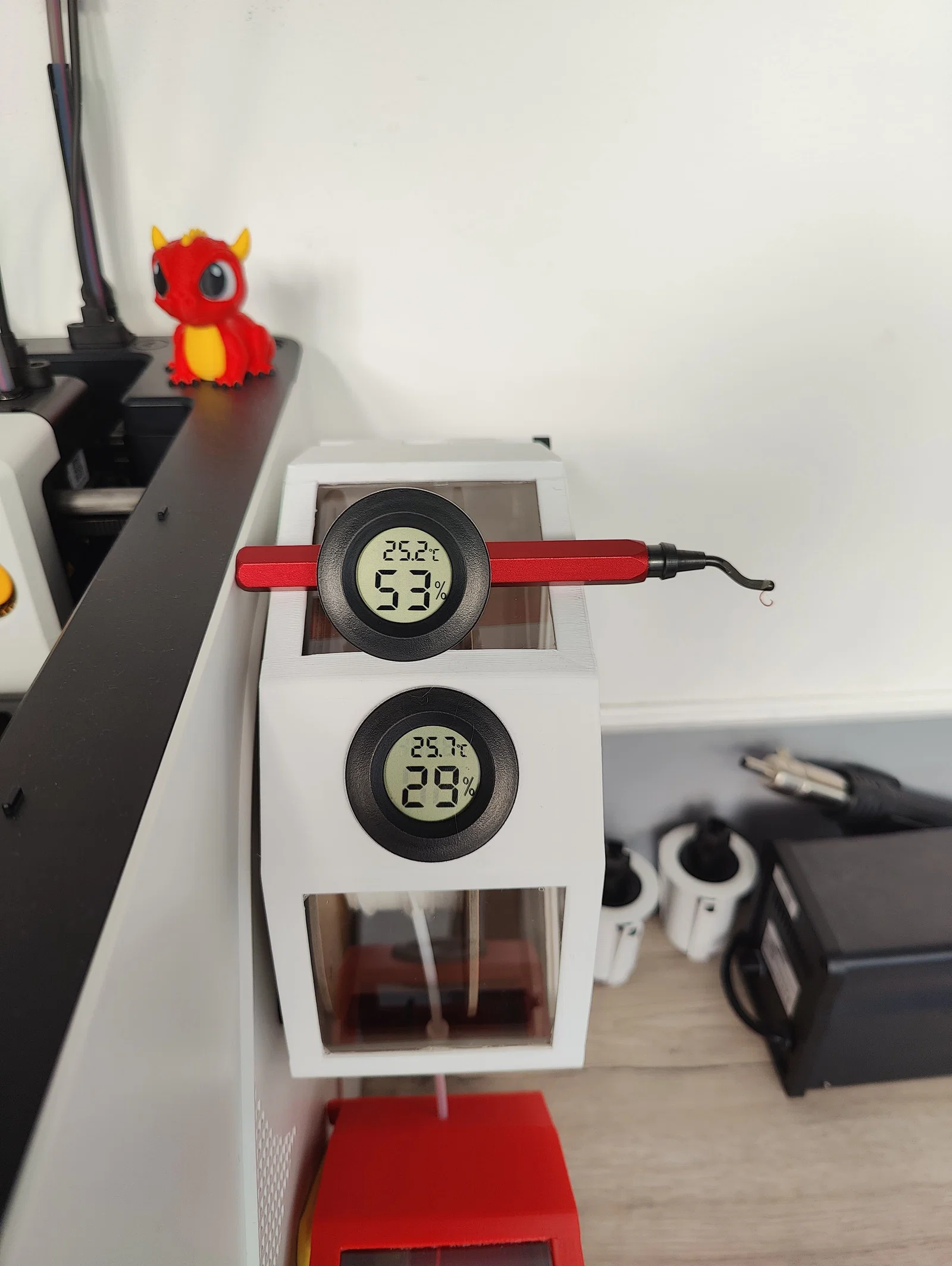

• 1 nắp (lid): Có khe để lắp cảm biến độ ẩm tròn (đường kính 45mm), kèm theo một gioăng làm kín. Ngoài ra, nắp còn có 3 ô cửa sổ để dán tấm mica/acrylic (dày 1mm là đủ) từ bên trong. Bạn có thể dùng các miếng chèn đi kèm nếu không muốn dùng mica.
• 1 trục xoay (knurled axle): Dùng để cố định nắp vào hộp.

Trong file .3mf đã có sẵn các thông số in và hướng dẫn hỗ trợ (support). Bạn có thể in bằng PLA rất dễ dàng. Mình đã in bằng PETG để chịu nhiệt tốt hơn, tuy khó hơn chút đỉnh nhưng cũng không đáng kể.

Mình đã thử nghiệm với cuộn dây của Snapmaker (đặt sát tường) và tính năng nhận diện RFID vẫn hoạt động chuẩn xác.

Anh em cứ tự nhiên để lại phản hồi hoặc đặt câu hỏi nhé, mình sẽ cố gắng hỗ trợ tốt nhất có thể. Sắp tới mình sẽ cải tiến phiên bản này để in bằng PETG tối ưu hơn (dựa trên góp ý của mọi người). Hiện tại mình đã dùng hết sạch nhựa sau khi in các phiên bản thử nghiệm.

Anh em nhớ in từng hộp một để đảm bảo chất lượng nhé.
