Mô hình lõi núm vặn trục D-type có lò xo chủ động | PLA

Tác giả Khonius_262270

Lượt tải
50
Lượt thích
25
Lượt coi
257

File 1 32,1 KB

  • Active_Spring_Knob_21-22_1780286104.stlSTL · 32,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#393693
Danh mục
DIY
Ngày đăng

Mô tả

In in ngay một chiếc núm vặn cho trục D-type với cơ chế lò xo chủ động, đảm bảo lắp vừa vặn hoàn hảo. Mô hình này được thiết kế để dùng với nhựa PLA và cũng hoạt động tốt với ABS. Đây là cơ chế lõi núm vặn giúp bạn tạo ra những chiếc núm vừa khít mà không cần phải gọt giũa hay chỉnh sửa sau khi in. Sản phẩm tương thích với các loại trục D-type tiêu chuẩn 6.0mm với phần khuyết (key area) 10.0mm.

Trước đây, khi in núm vặn cho trục D-type, chúng thường không vừa khít do nhựa bị co ngót. Độ co ngót phụ thuộc vào loại nhựa PLA, kiểu núm, lần in, nhiệt độ môi trường, v.v. Tôi thường mất từ 30 đến 60 phút để tỉ mỉ giũa bên trong cho đến khi lắp vừa. Tôi muốn tìm một giải pháp lò xo chủ động. Tôi thấy rằng việc làm cho PLA có tính đàn hồi khá khó vì nó giòn và dễ gãy. Giải pháp ở đây là sử dụng nhiều lò xo nhỏ, chỉ cần di chuyển một đoạn rất ngắn là có thể giữ chặt trục tại chỗ mà không làm gãy nhựa.

Hãy sử dụng mô hình này làm nền tảng cho các mẫu núm vặn D-type của riêng bạn. Cơ chế này hoạt động rất tốt trên hầu hết các loại sợi nhựa PLA mà tôi đã thử. Núm vặn giữ chặt trên trục, có thể tháo ra và lắp vào nhiều lần. Trong một vài trường hợp, nếu nhựa PLA quá giòn, lò xo có thể bị gãy. Vui lòng cân nhắc khi sử dụng.

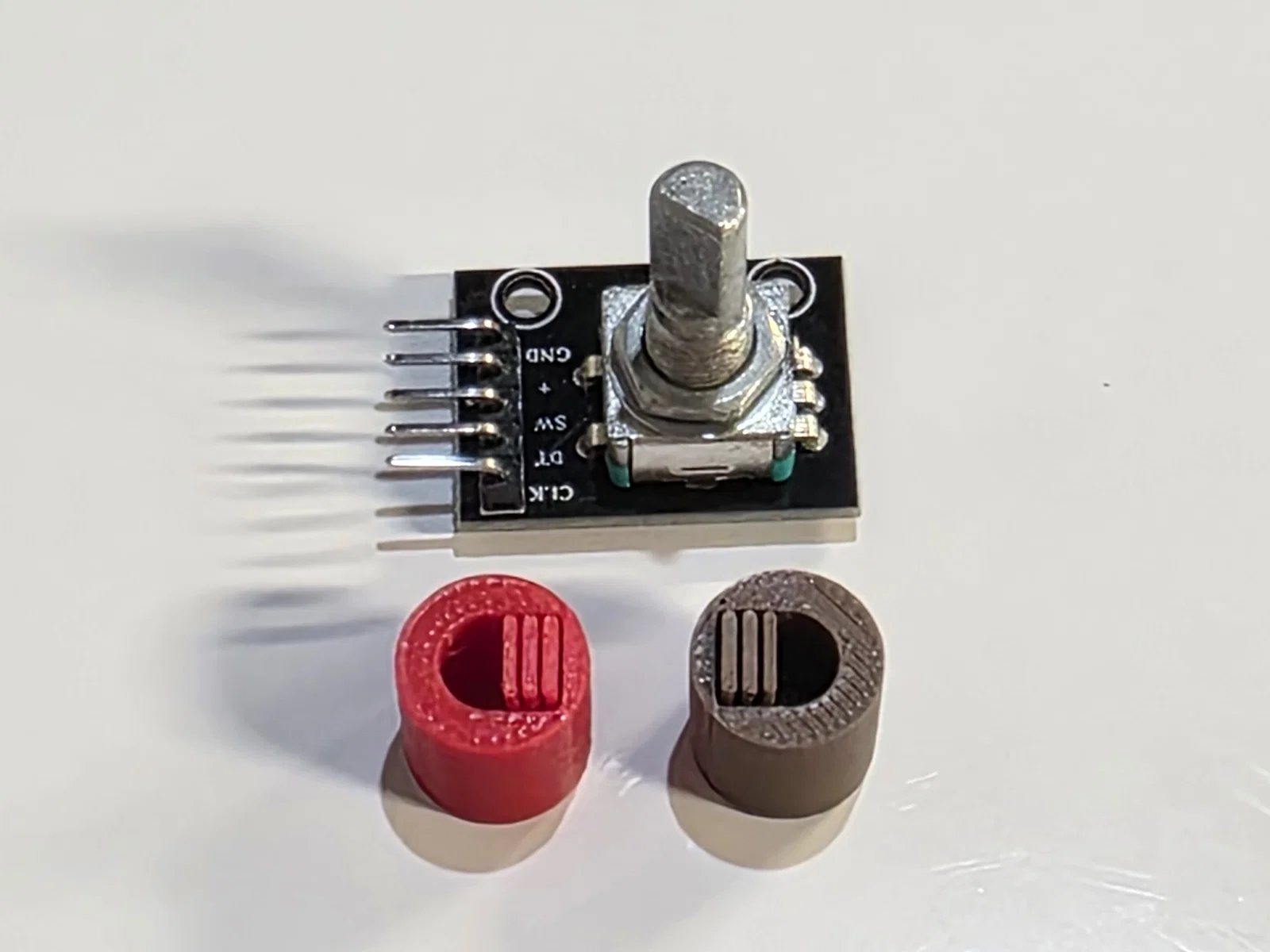

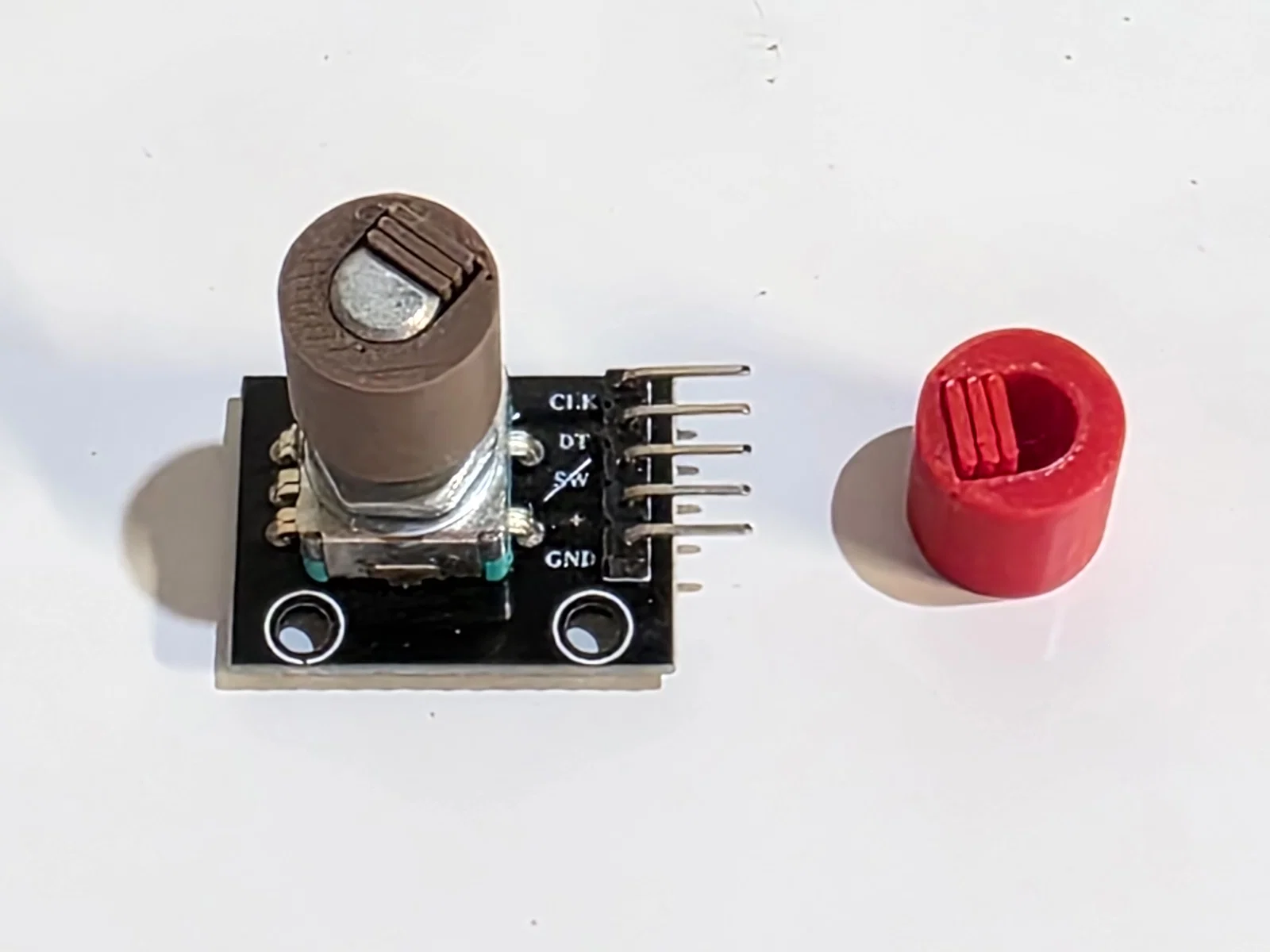

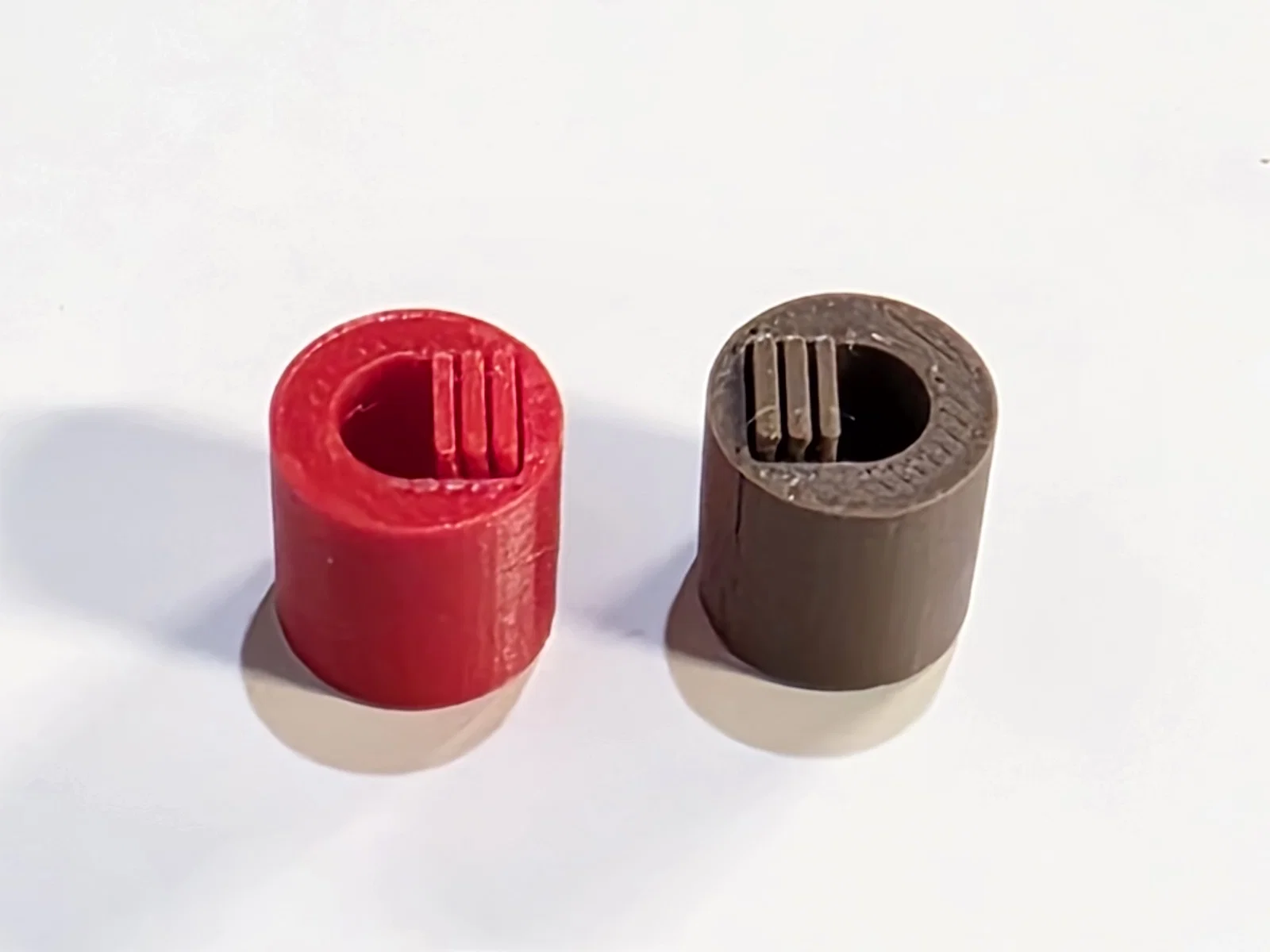

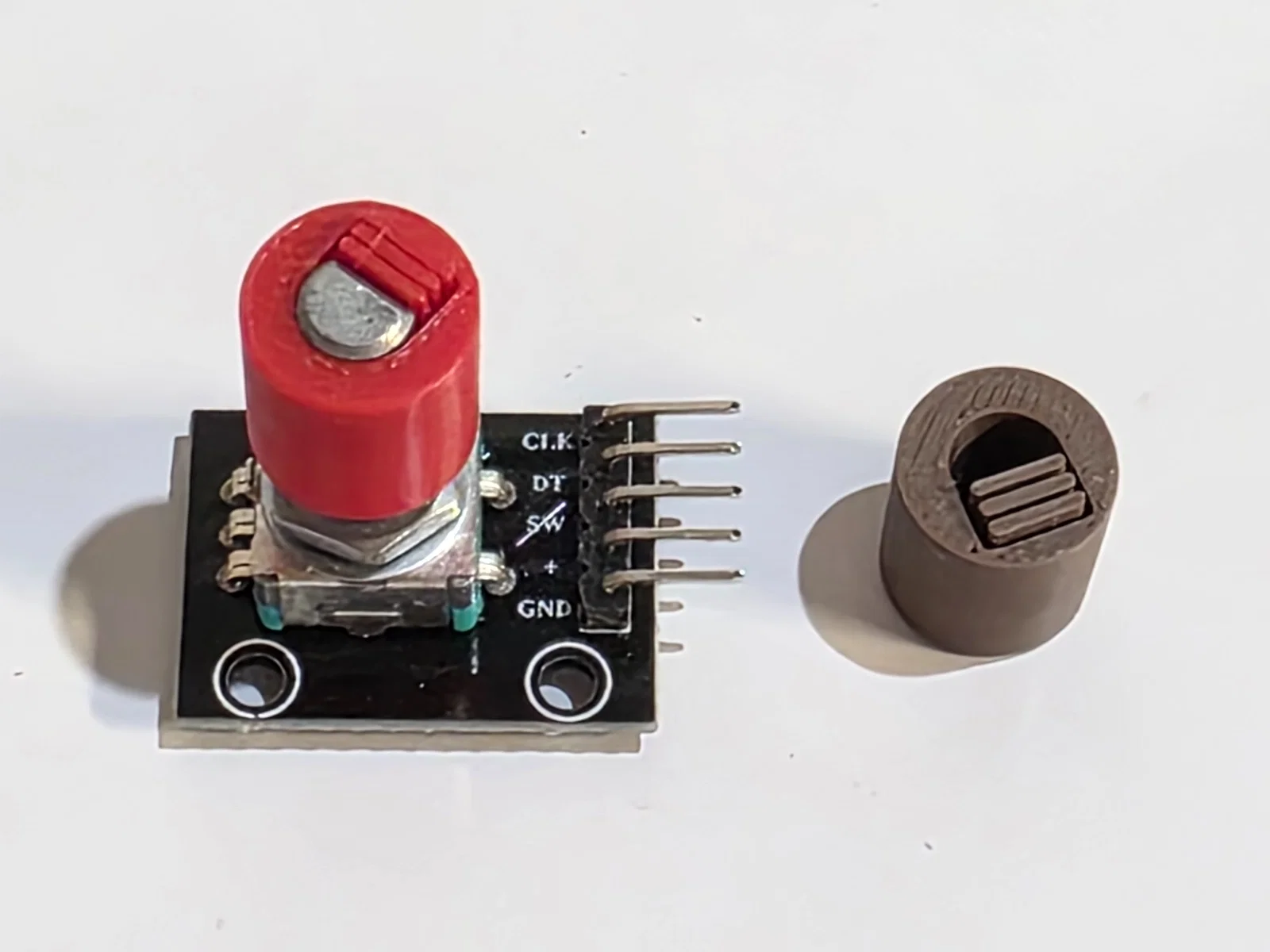

Thông số in các ví dụ trong hình:

  • In trên máy in QIDI Plus4
  • Độ phân giải "Optimal" 0.16mm và mật độ in (in-fill) 100%
  • In với phần viền (brim) 5mm và khoảng cách 0.0mm
  • Sử dụng nhựa Red PLA và Walnut PLA (nhựa gỗ)

Nguồn: https://www.tinkercad.com/things/7QX1WNk2BEp-active-spring-knob-21-22
