Mey Interceptor Wurfarmblock - Block Gắn Cánh Cung Tự Chế

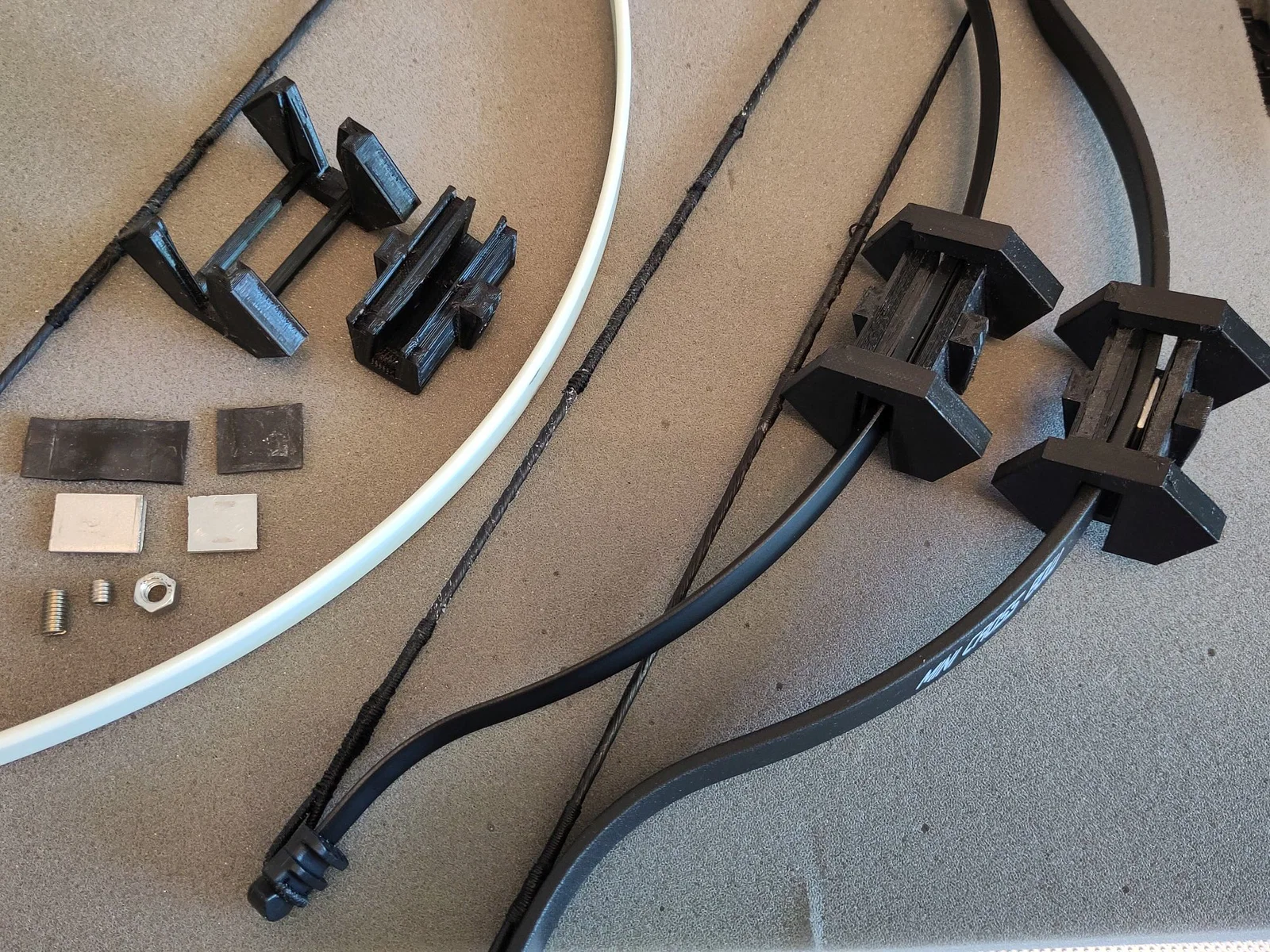

Vì Mey hiện tại không bán lẻ các block gắn cánh cung (Wurfarmblock), nên mình đã tự thiết kế một cái. Mình đã test thử với nhiều loại cánh cung khác nhau, từ loại tự chế 30 lbs cho đến 80 lbs của Alligator. Mình chưa dám thử cao hơn, nhưng có lẽ lên được 90 lbs hoặc 100 lbs đấy ;-)

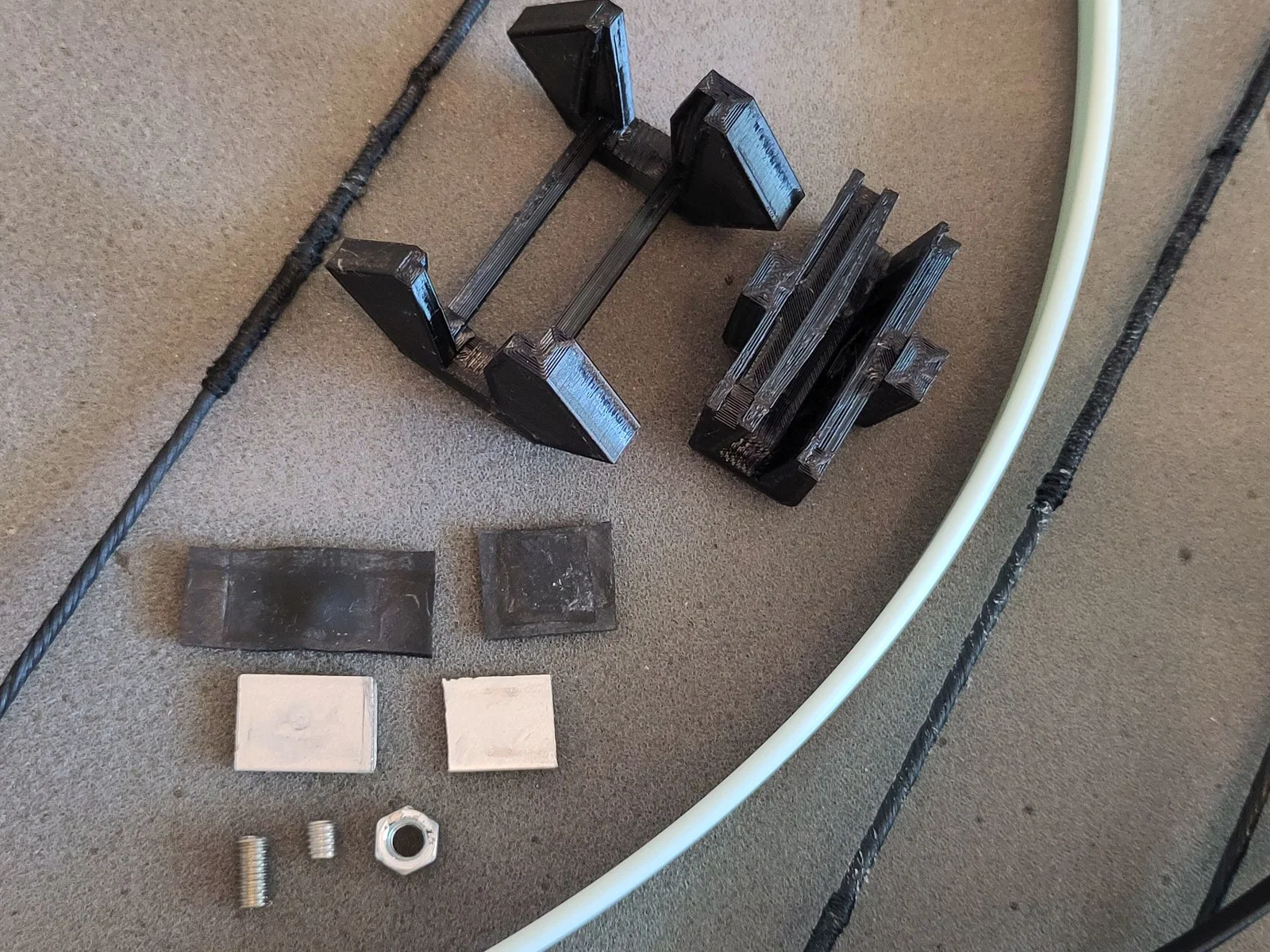

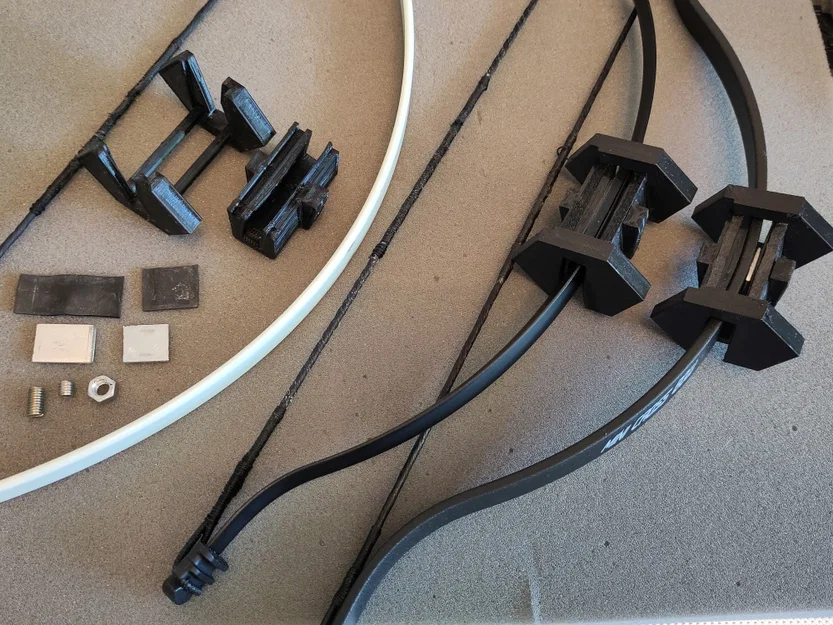

Vật liệu cần chuẩn bị:

• Block và nắp: in bằng nhựa PLA, PETG hoặc loại tương đương; cần hỗ trợ (support) và 99 tường (walls)!
• 1 đai ốc M5.
• 1 ốc lục giác chìm (grub screw) M5, có thể mua sẵn (loại ngắn) hoặc tự cưa (loại dài).
• 1 miếng kim loại khoảng 15x20mm, độ dày từ 1 đến 2mm tùy theo loại cánh cung bạn dùng.
• Miếng cao su 15x20 hoặc 15x40, ví dụ như từ săm xe đạp cũ.

Hướng dẫn lắp ráp

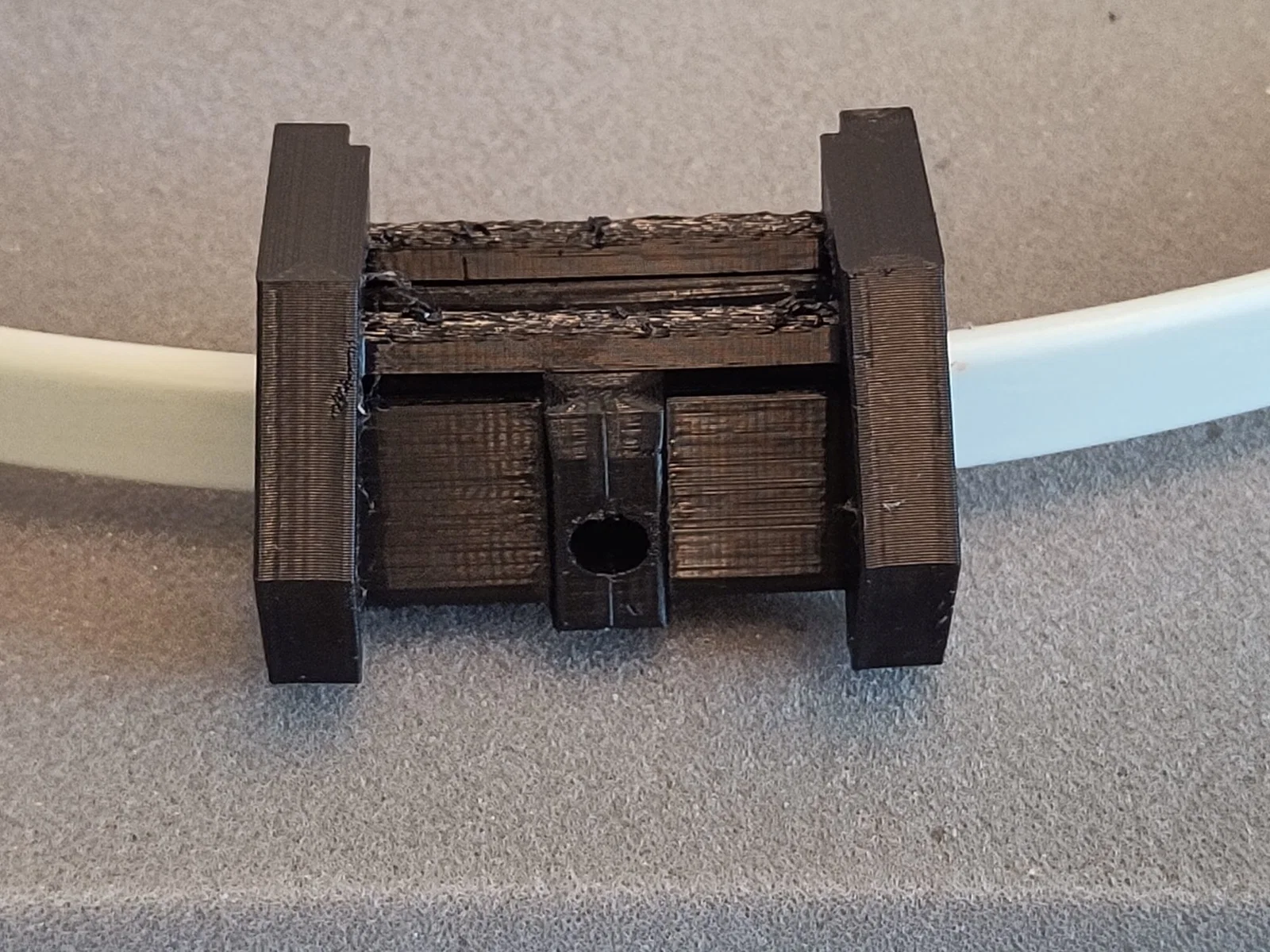

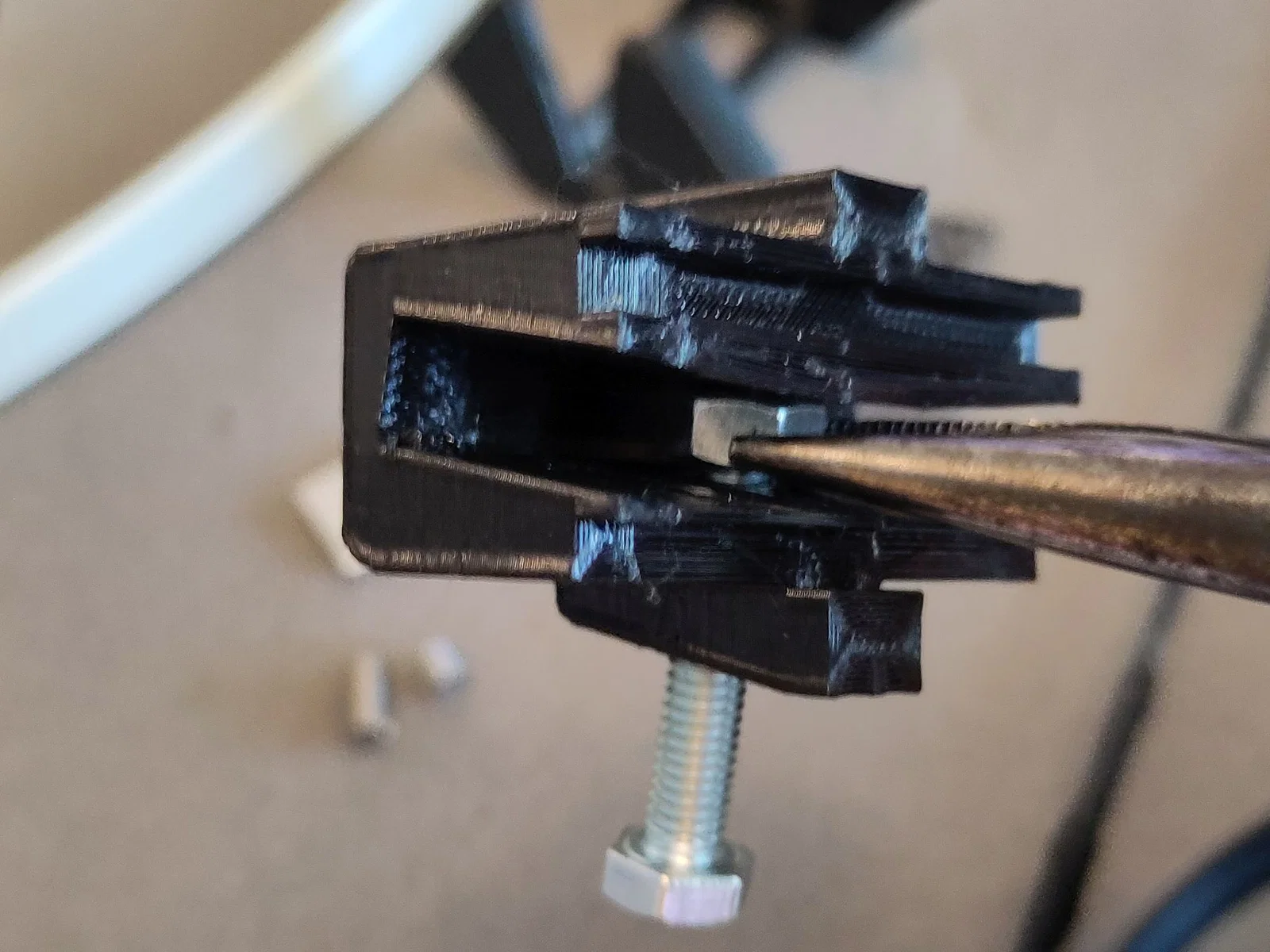

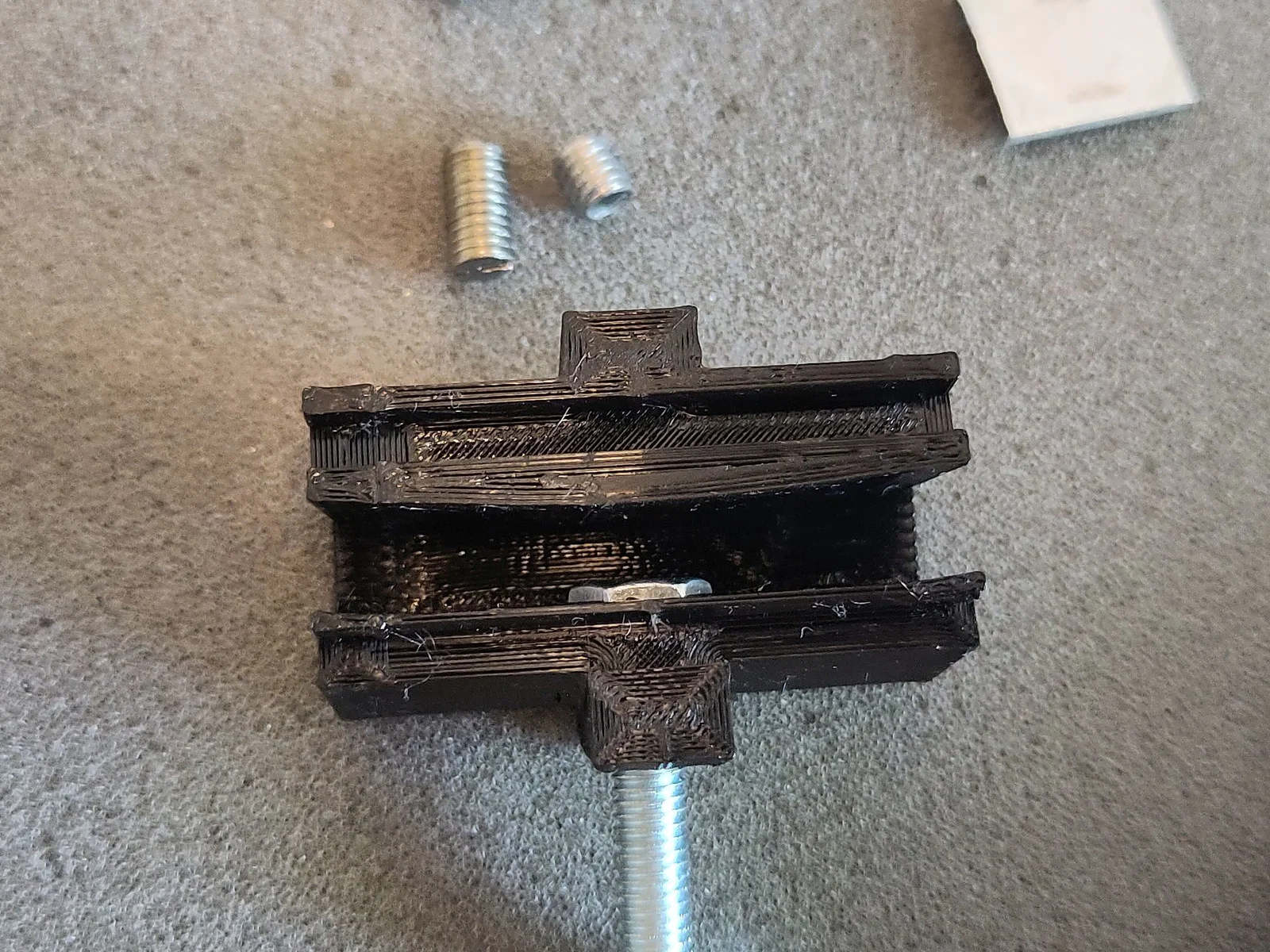

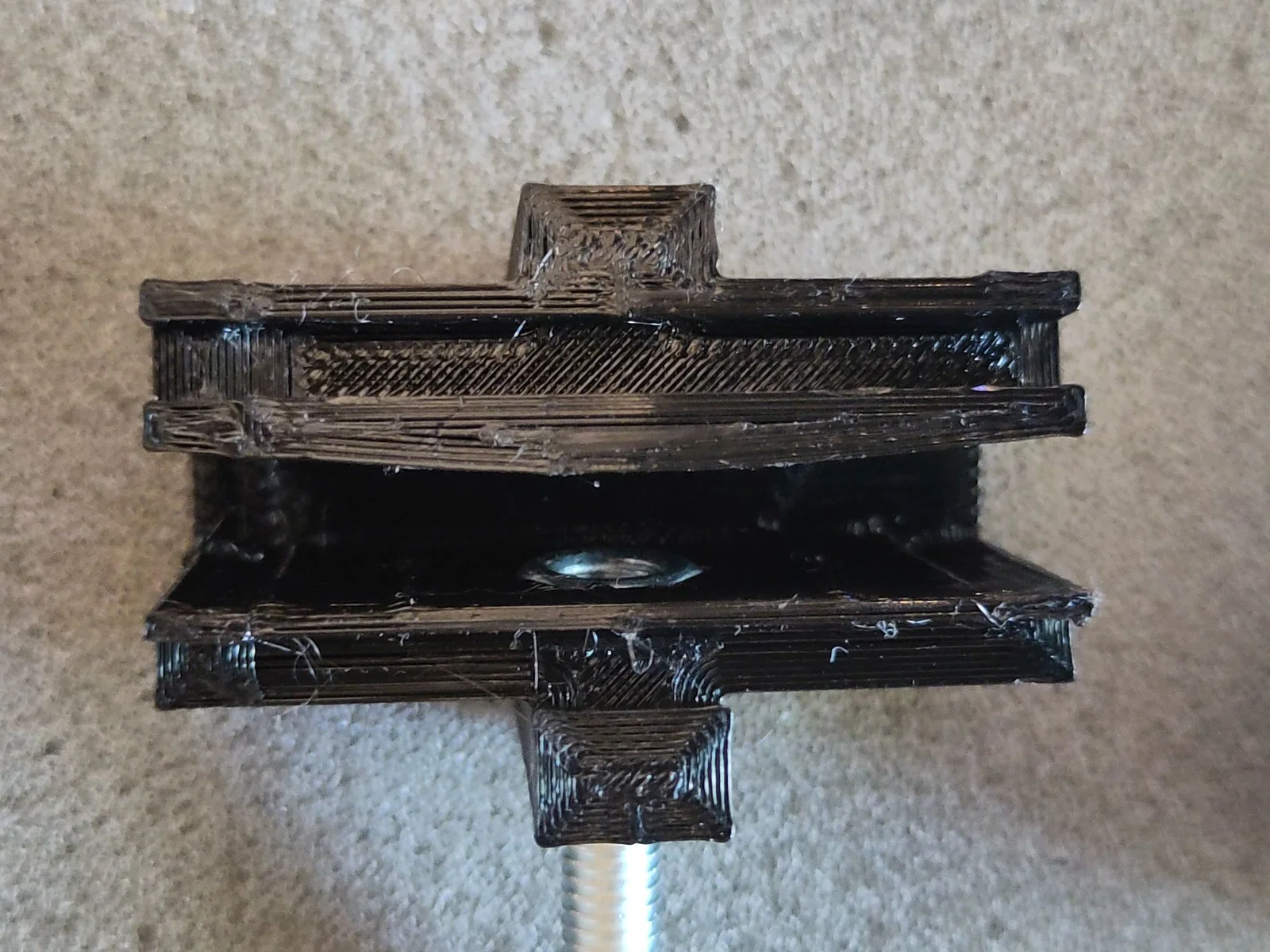

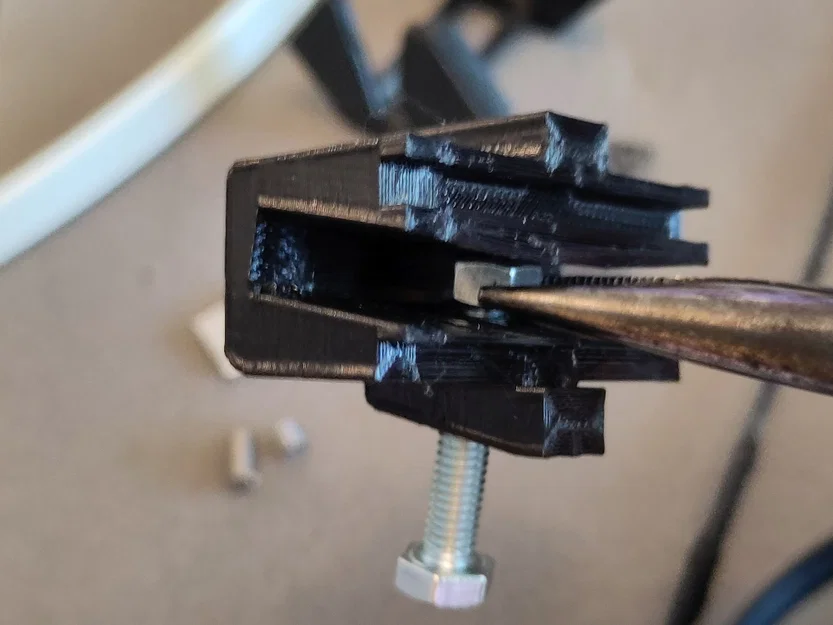

Đầu tiên, lắp đai ốc M5 vào block. Hãy xỏ một con vít M5 từ ngoài vào, dùng kìm mũi nhọn đặt đai ốc lên trên rồi vặn vít vào ren. Sau đó kéo vít ra để đai ốc trượt vào hốc. Kéo đến khi đai ốc vào khớp rồi tháo vít ra. Vặn nhẹ ốc lục giác chìm vào ren, đừng để nó thò ra bên trong.

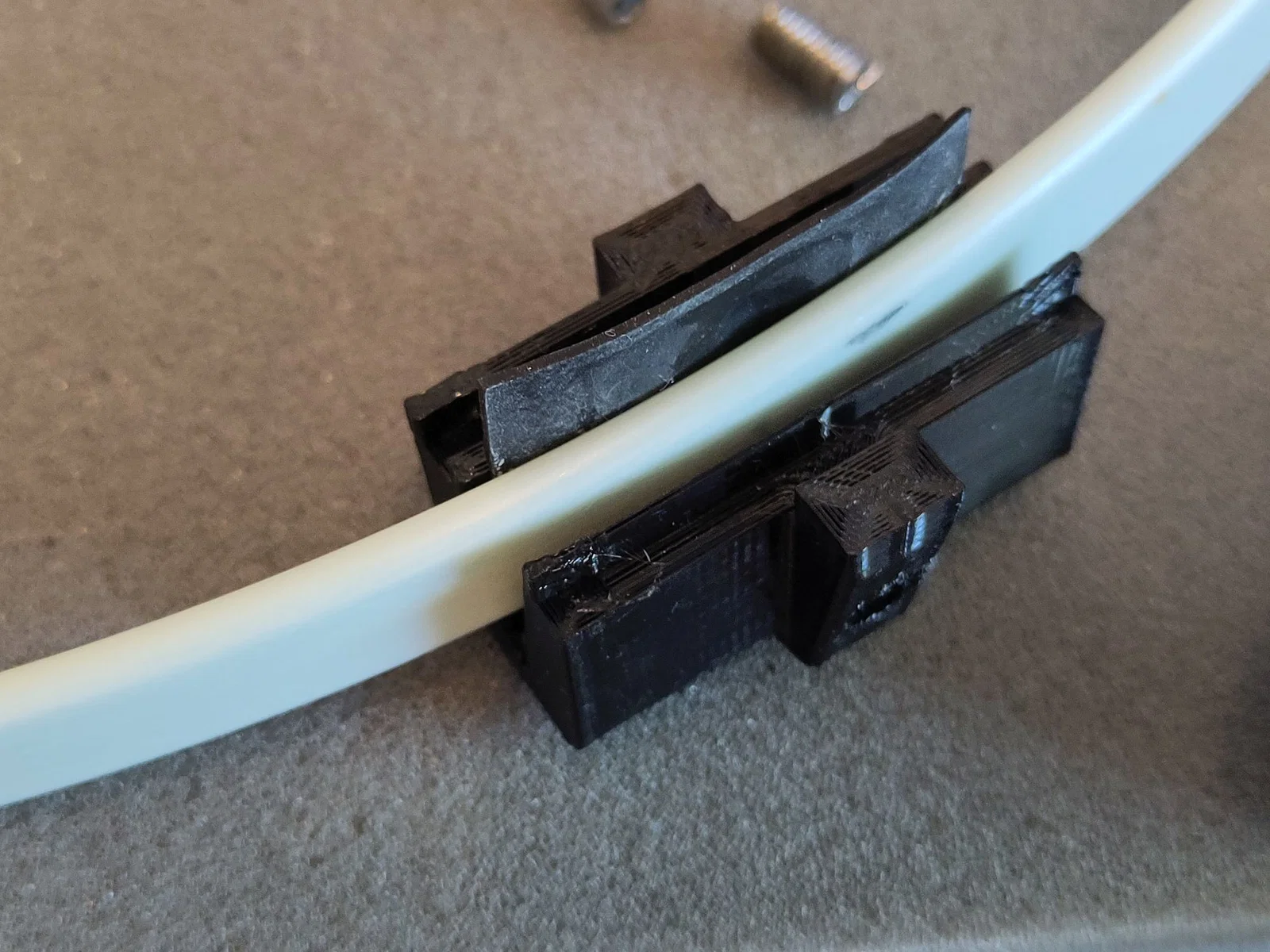

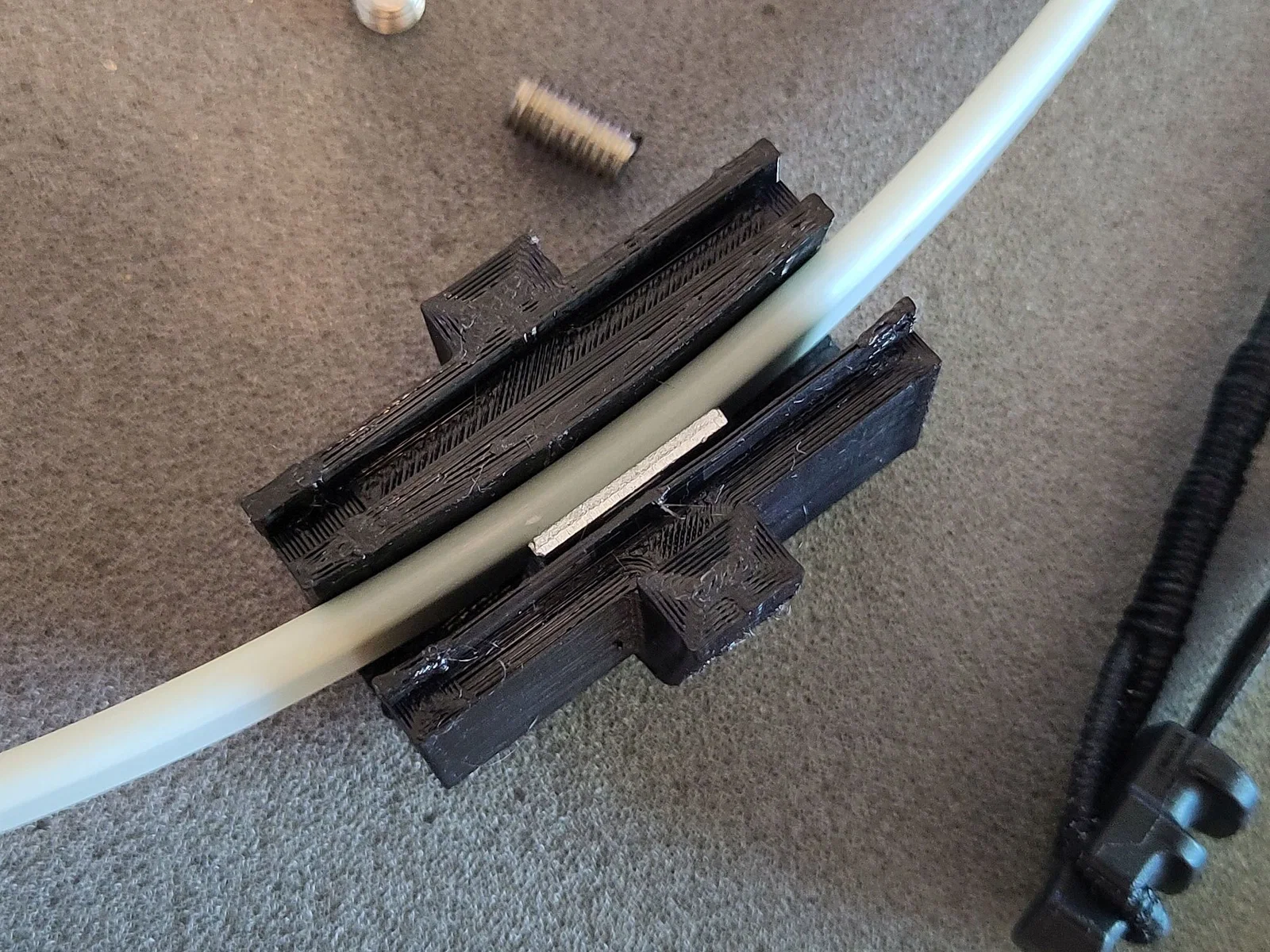

Tiếp theo, đặt cánh cung vào block. Tùy vào khoảng trống mà bạn thêm miếng cao su và miếng kim loại vào. Mình khuyên bạn nên dùng miếng kim loại để bảo vệ cánh cung khỏi bị ốc lục giác làm trầy xước.

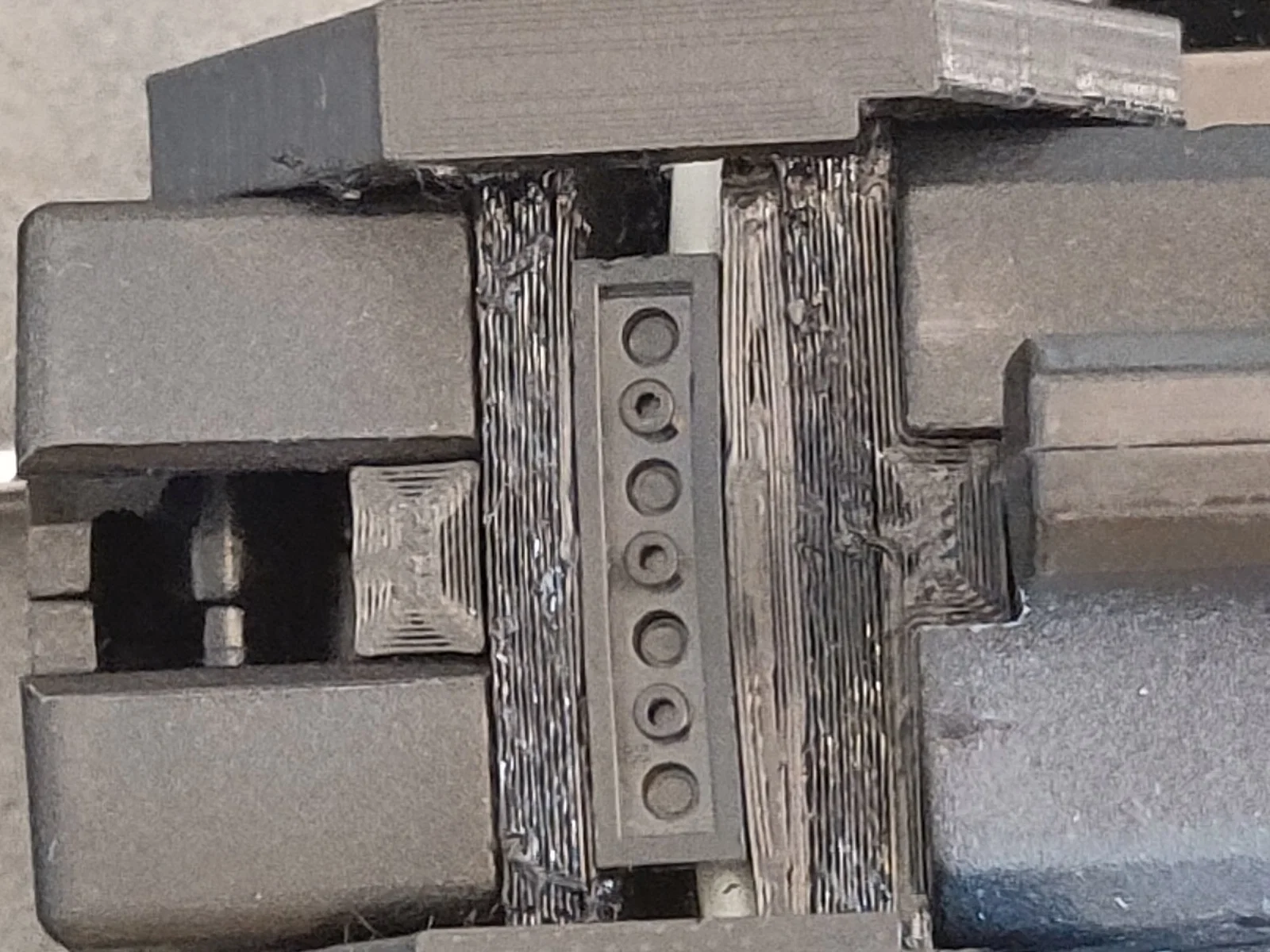

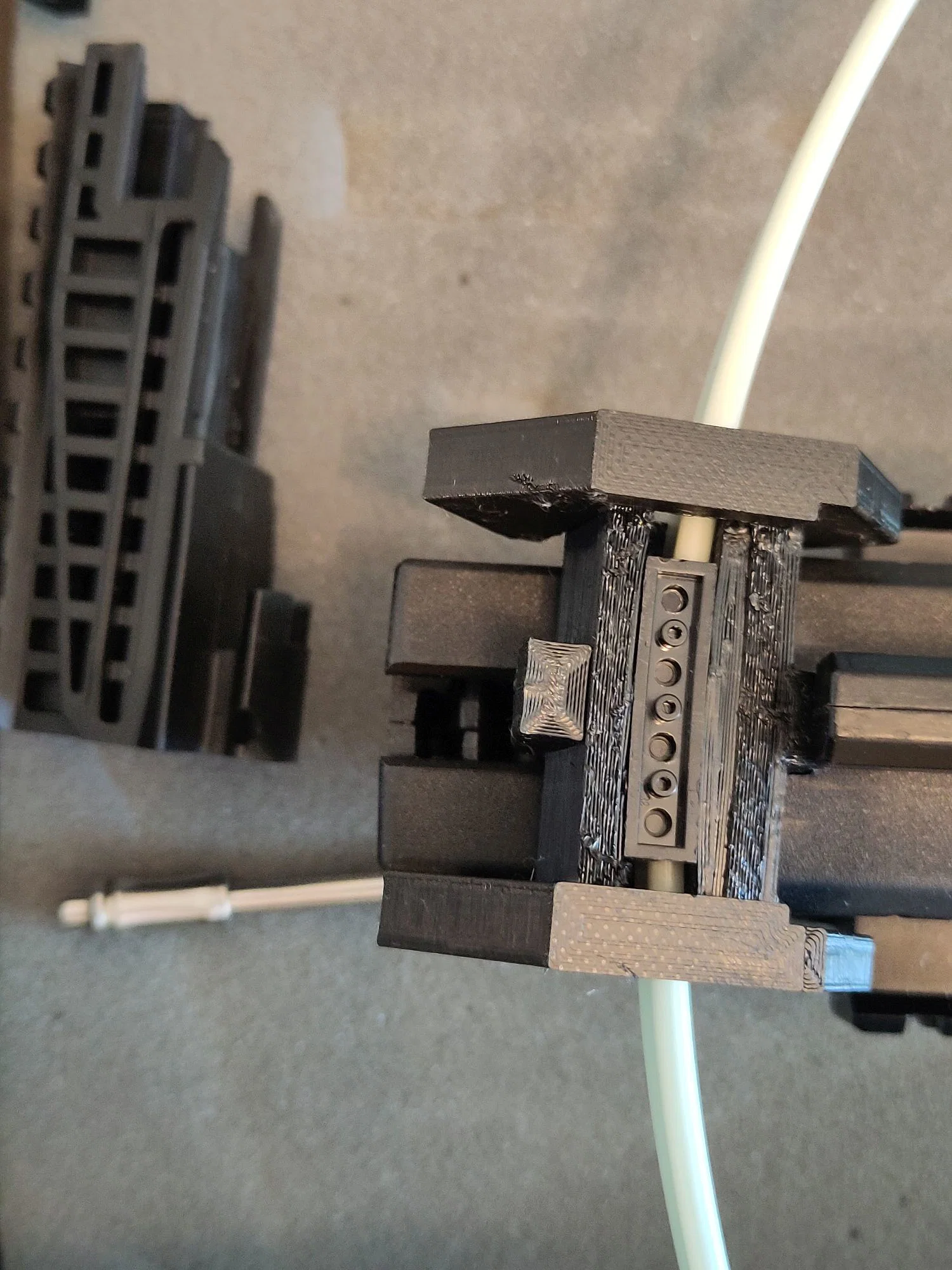

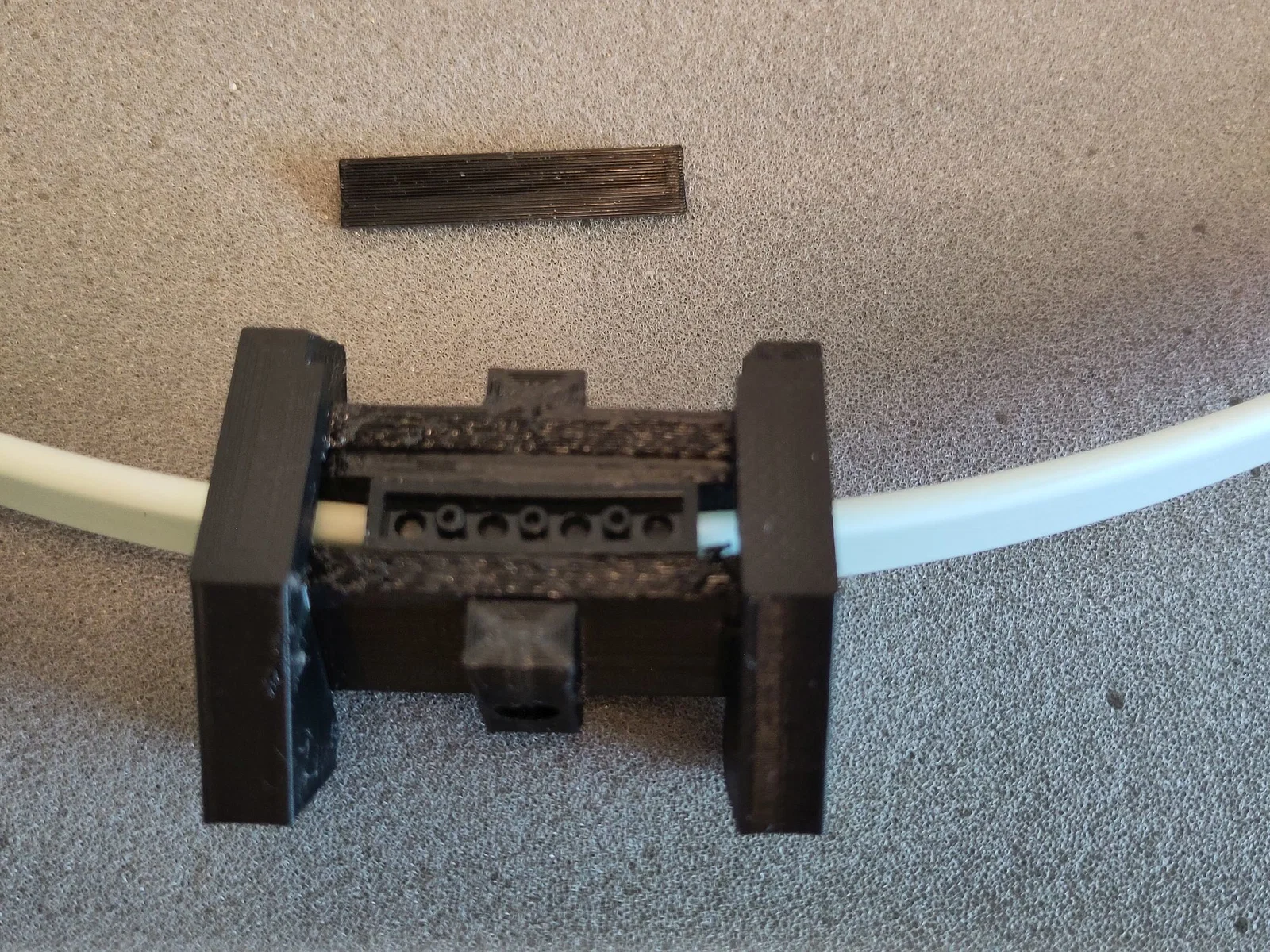

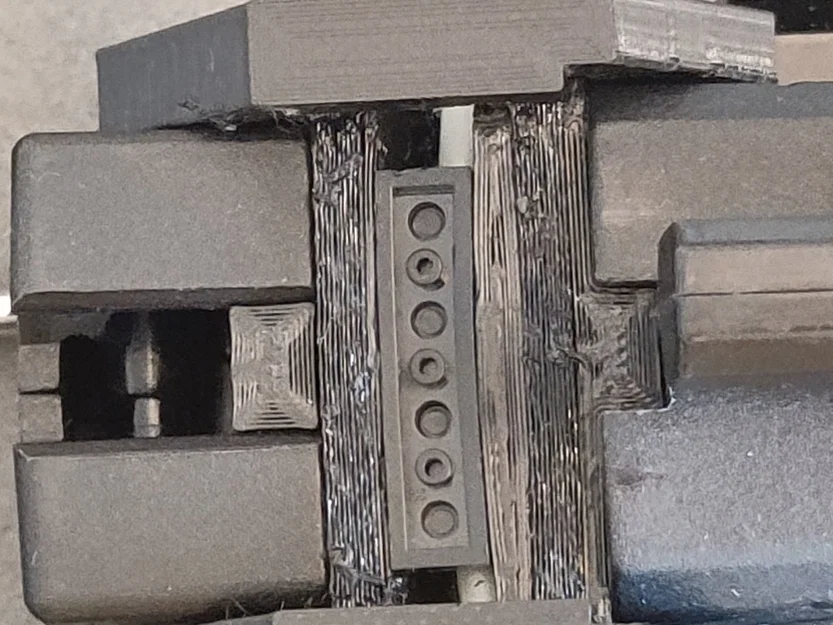

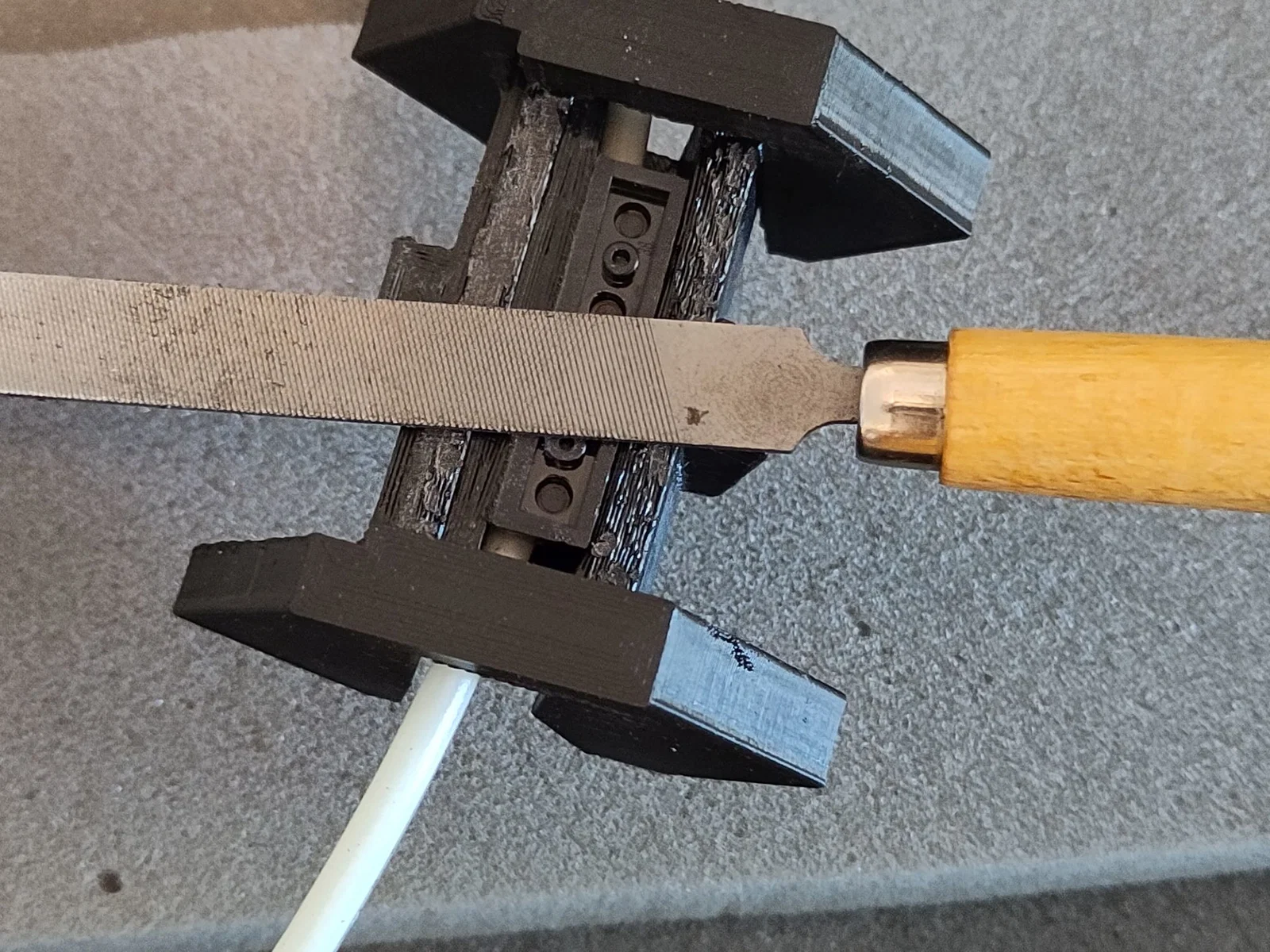

Nếu cánh cung không đạt chiều cao 19mm, hãy chêm thêm miếng nhựa (in 3D hoặc dùng gạch Lego) để cố định.

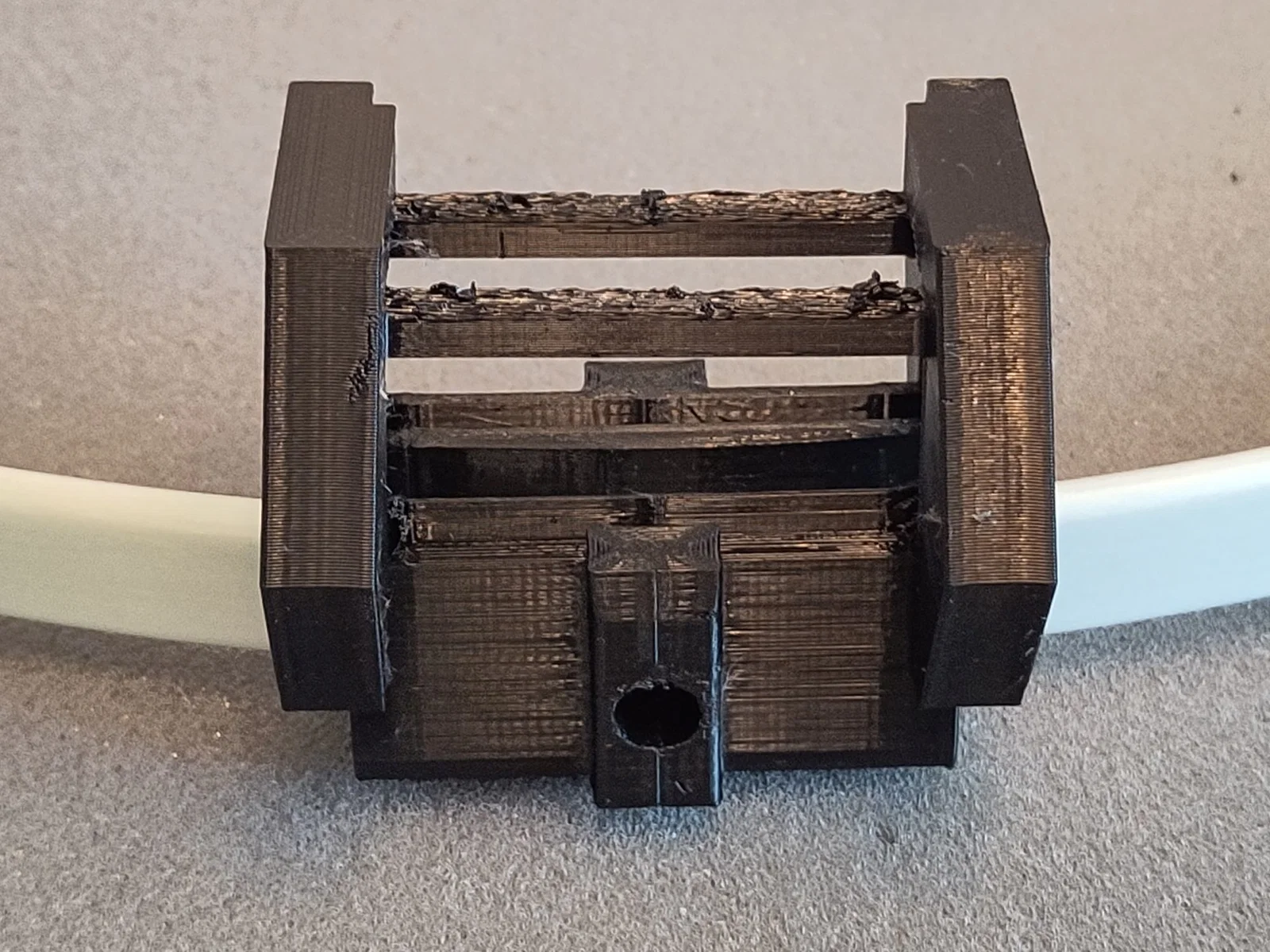

Sau đó, lắp nắp vào và ấn xuống từ từ. Lắc nhẹ qua lại khi đẩy vào. Những milimet cuối có thể cần dùng kìm nước để hỗ trợ.

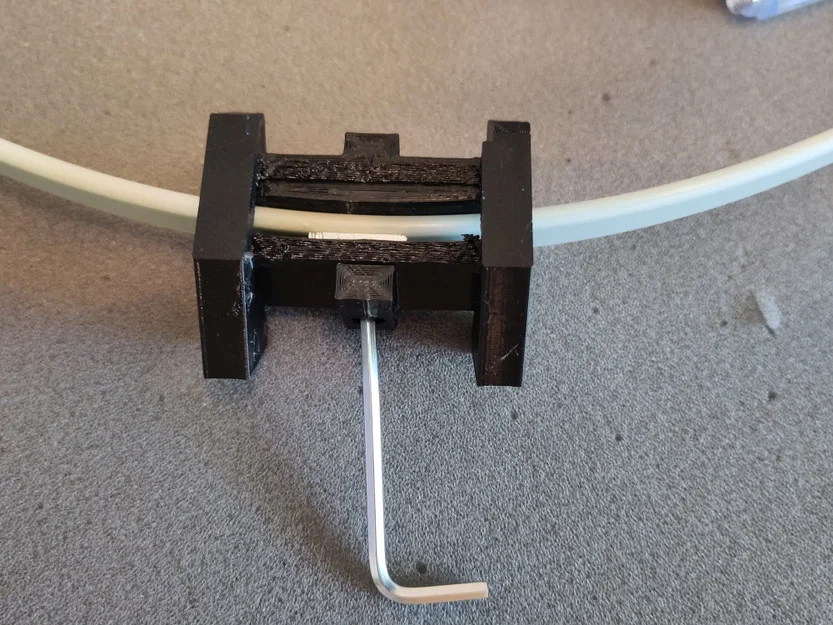

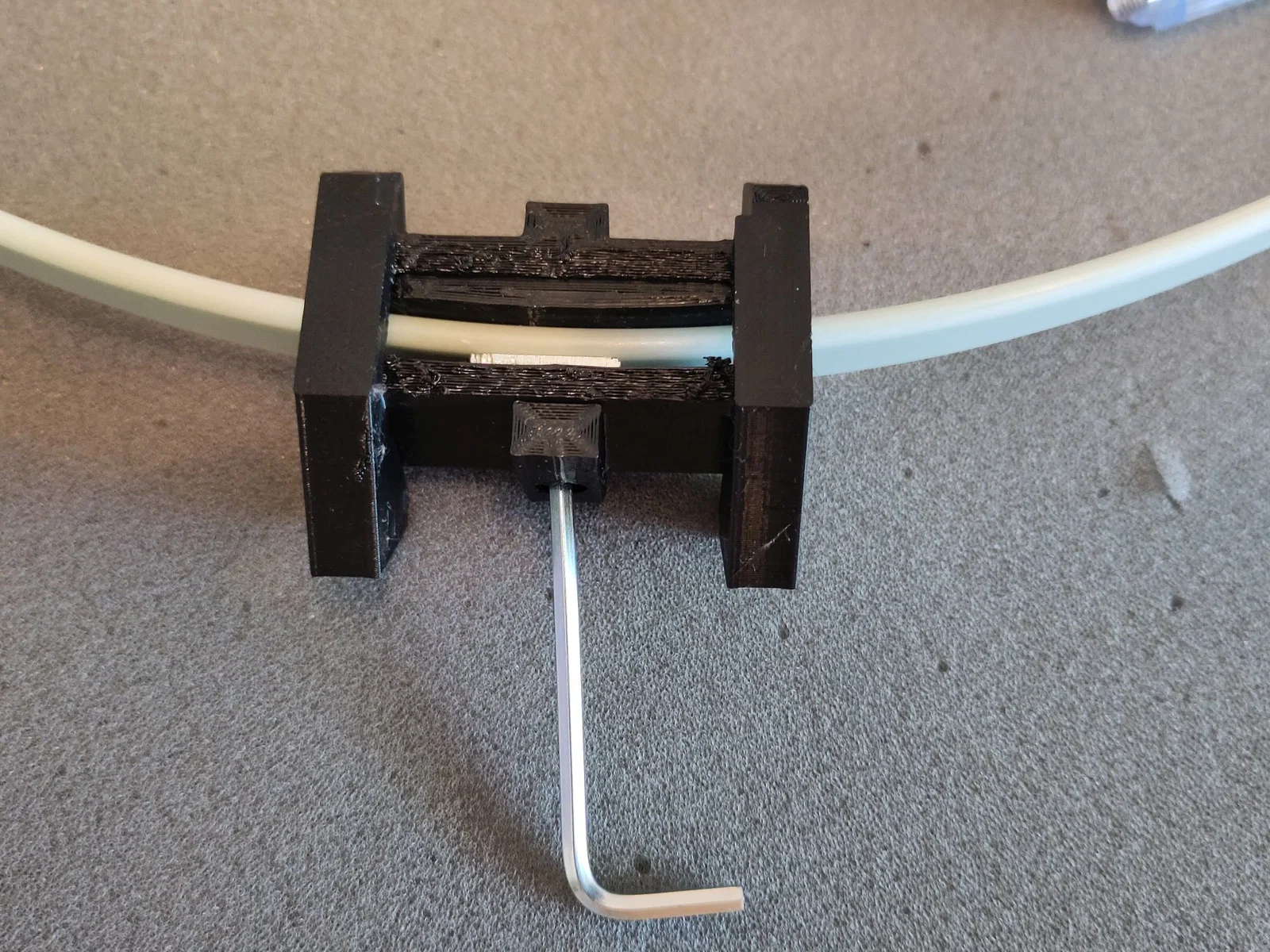

Kiểm tra lại xem cánh cung và miếng kim loại đã nằm chính giữa chưa. Siết chặt ốc lục giác bằng tay cho đến khi cánh cung không còn lung lay. Nếu có thể lót cao su thì rất chắc chắn, nếu không đủ chỗ cho cao su thì bạn nên dùng miếng kim loại mỏng hơn.

Lắp vào Interceptor

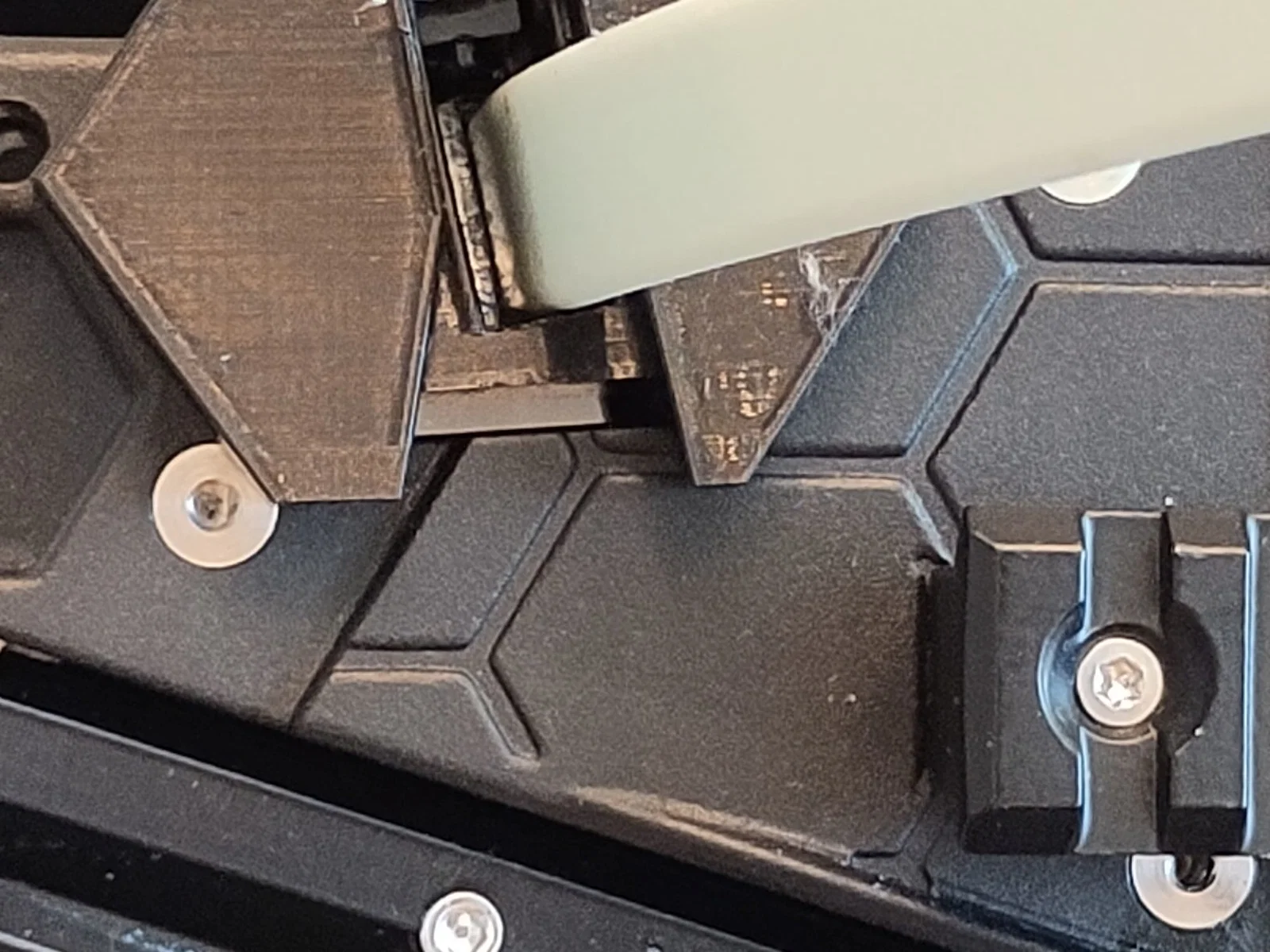

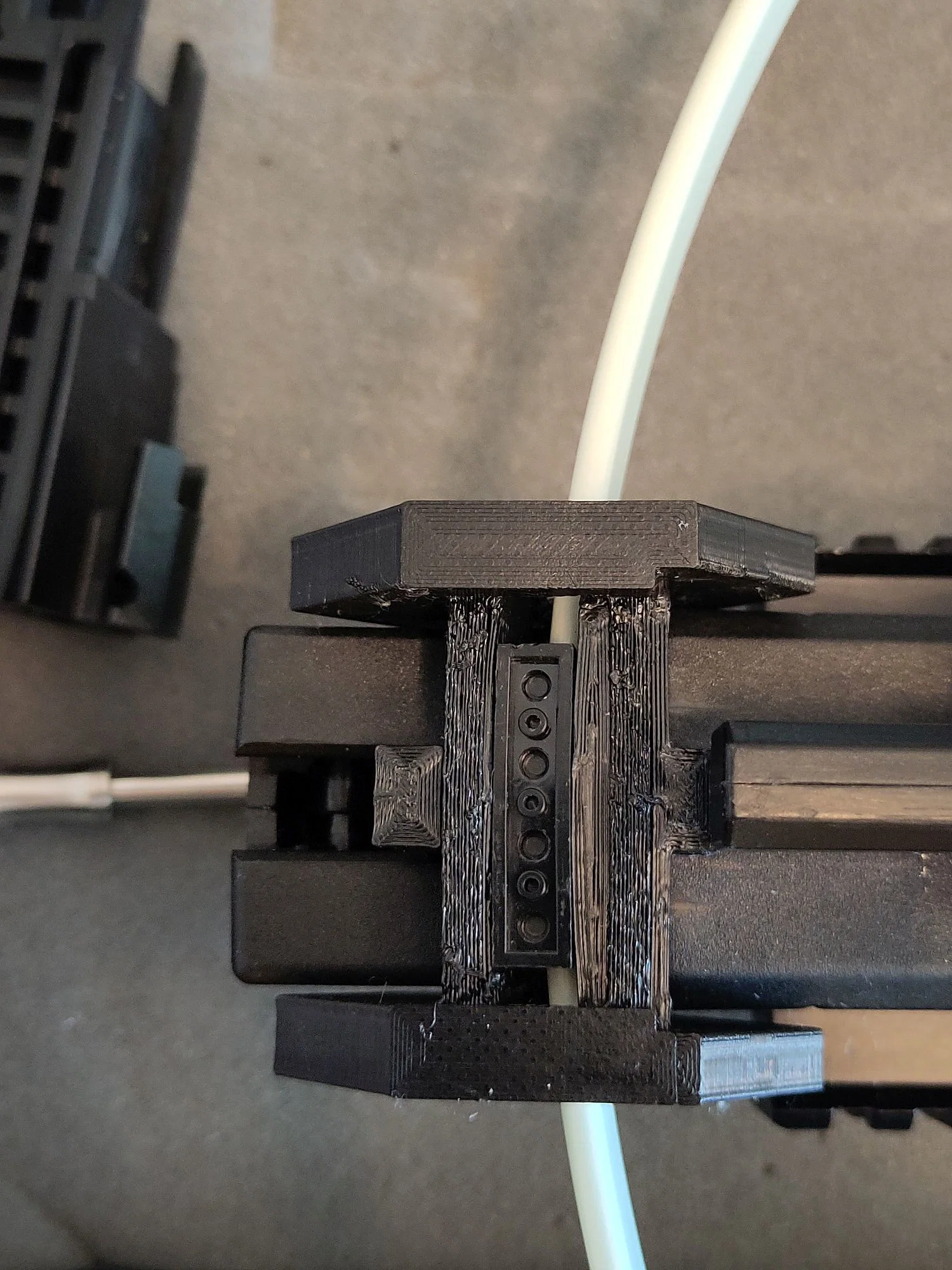

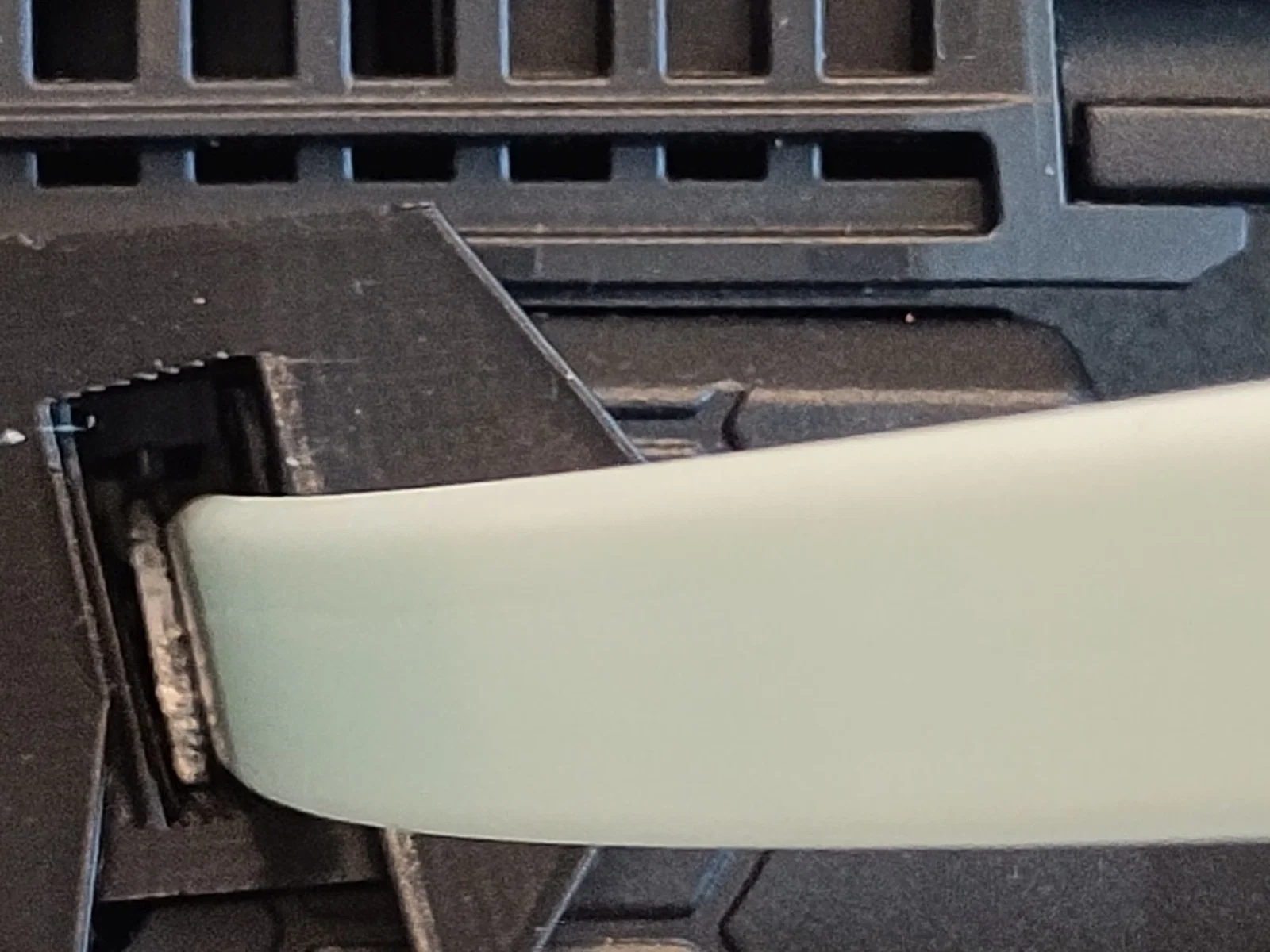

Tháo chốt an toàn, bỏ phần ốp trước ra và đẩy móc căng dây sang bên. Đặt block vào sao cho dây cung trượt vào rãnh dẫn và phần mũi sau của block khớp vào hốc. Xoay block đến khi khớp hoàn toàn. Nếu vẫn nhìn thấy khoảng trống bên dưới, hãy đẩy block vào sâu hơn nữa!

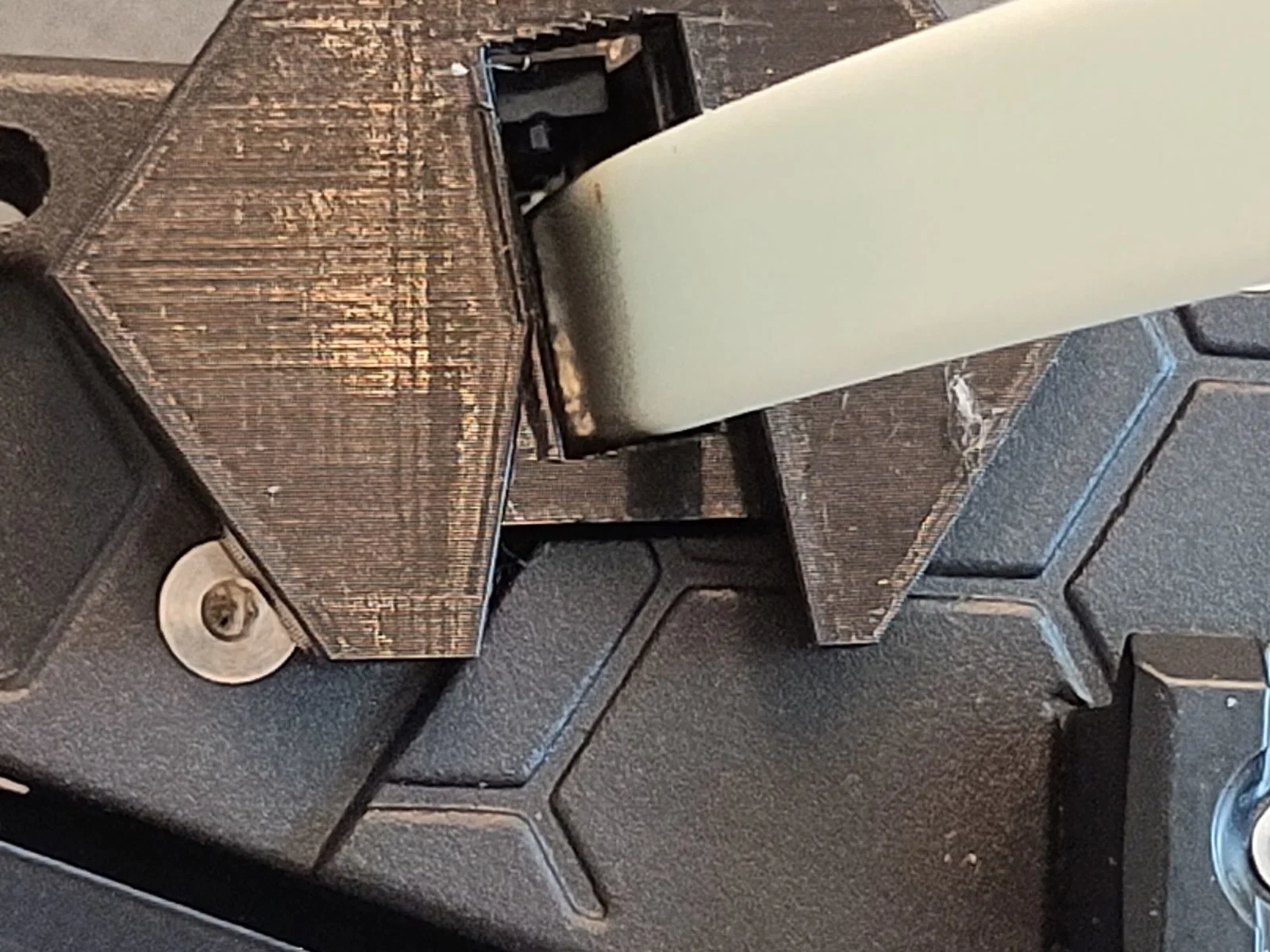

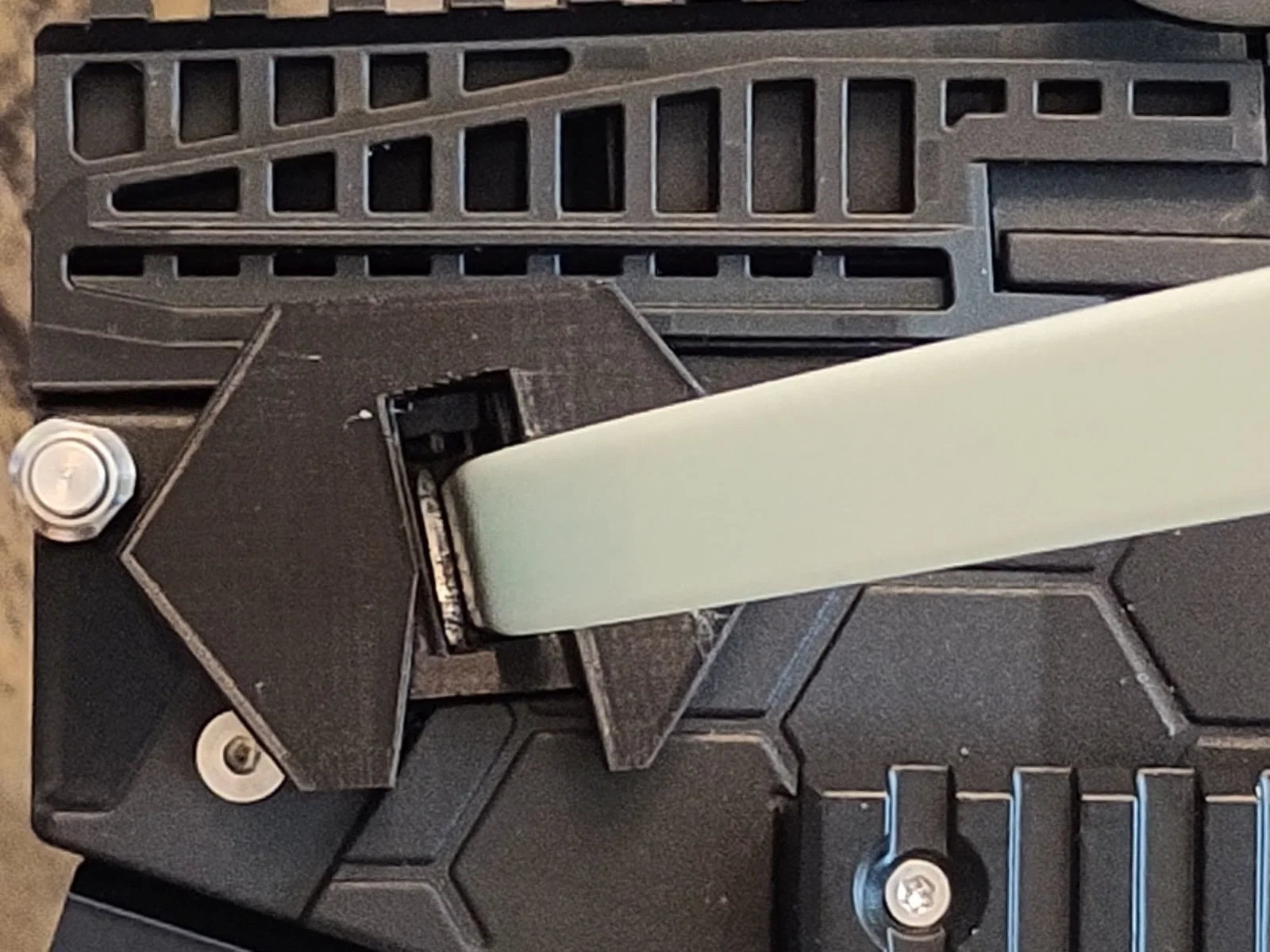

Lắp lại ốp trước. Nó nên trượt vào tương đối dễ dàng. Đừng dùng vũ lực; nếu khó vào nghĩa là block chưa đúng vị trí. Chú ý khe hở phía trên: nếu bị hở lớn, có thể dẫn đến việc nạp hai mũi tên cùng lúc, gây kẹt hoặc hỏng hóc nghiêm trọng. Khi chốt an toàn lắp vào dễ dàng, nghĩa là bạn đã hoàn thành.
