Bộ Pin Dã Chiến 6S 6700mAh LiFePO4 (Không Cần Máy Hàn Điểm)

Tổng quan

Công nghệ Pin Lithium Sắt Phosphate (LiFePO4) đang phát triển rất nhanh. Mặc dù mật độ năng lượng thấp hơn một chút so với Li-Ion truyền thống, nhưng các cell pin LiFePO4 lại có giá thành trên mỗi kWh tốt hơn đáng kể và tuổi thọ cao hơn nhiều (thường trên 2000 chu kỳ). Điều này biến chúng thành lựa chọn hoàn hảo cho việc sạc ngoài trời và cấp nguồn di động.

Dự án này

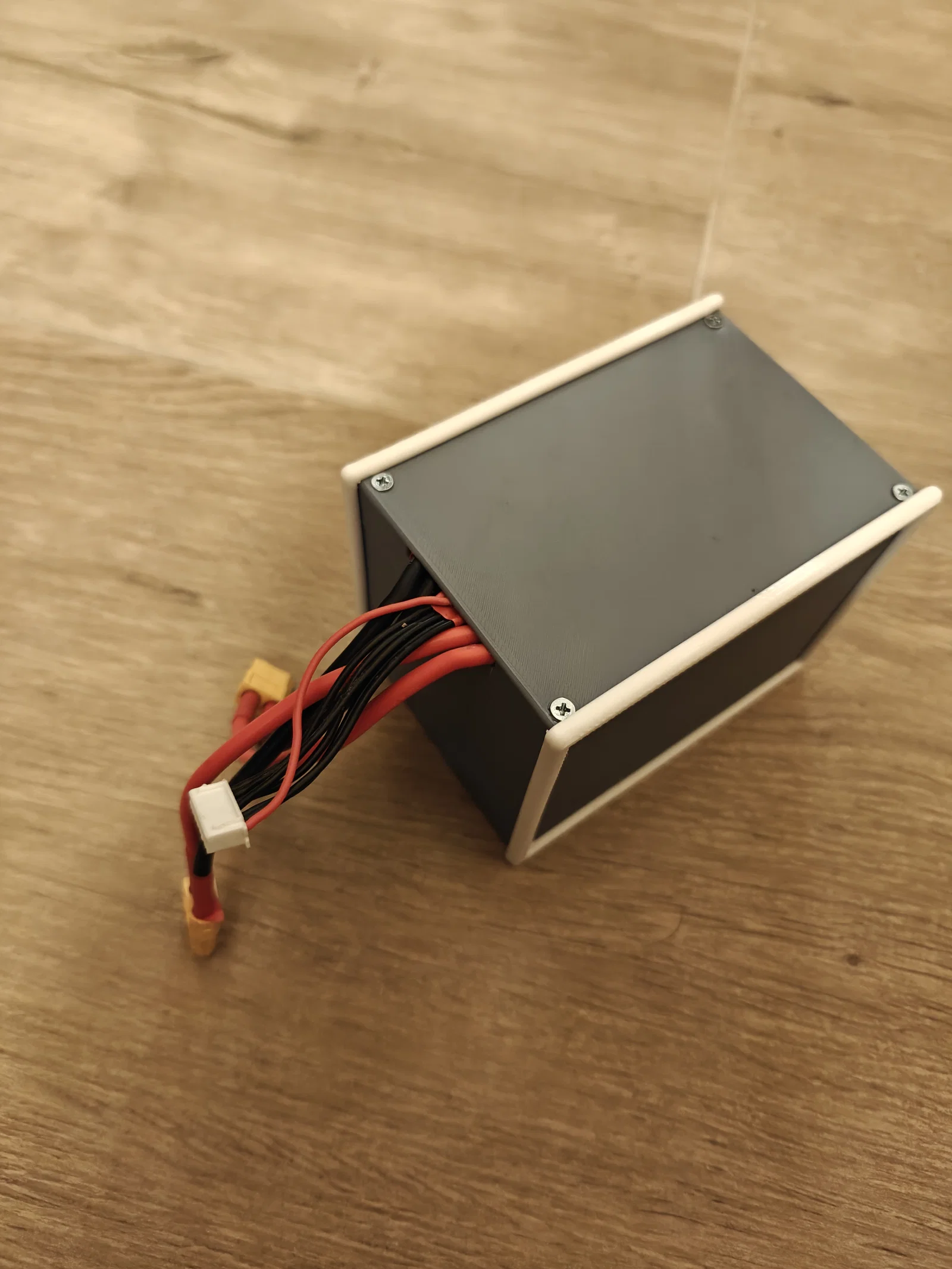

Đây là bộ pin 6S1P (danh định 19.2V) dung lượng cao, được thiết kế để cung cấp năng lượng di động cho các buổi bay FPV và các thiết bị điện tử ngoài trời.

Thông số kỹ thuật:

• Dung lượng: 6700mAh / 126Wh
• Hóa chất: LiFePO4 (LFP)
• Chi phí: ~€15-€20
• Mục tiêu thiết kế: Chế tạo "không cần máy hàn điểm" sử dụng các điểm nối bắt vít, bất kỳ ai có máy in 3D và dụng cụ cơ bản đều có thể thực hiện được.

Lưu ý: Đây là bộ pin thô dùng kèm với các bộ sạc DC di động (như SkyRC B6neo) và còi báo pin. Bộ pin không tích hợp mạch BMS. Các cell pin 32700 thường có dòng xả liên tục khoảng 1C đến 3C (khoảng 6A đến 20A). Theo kinh nghiệm của tôi, điện áp sẽ bị sụt đáng kể nếu xả trên 1C. Nó hoàn hảo để sạc pin drone 4S/6S tại bãi bay, nhưng không dùng cho xe đạp điện hay biến tần công suất lớn.

Danh sách vật liệu (BOM)

• Cell pin: 6x 32700 6700mAh LiFePO4 (ví dụ: từ nkon.nl)
• Thanh nối (Busbars): Tấm đồng 0.5mm (tự cắt)
• Phần cứng: 12x ốc M4 inox & 24-36 vòng đệm M4 inox
• Phần cứng vỏ: 4x ốc vít M3x30mm
• Dây điện: Dây silicone 12 AWG, giắc XT60, dây cân bằng 6S JST-XH
• An toàn: Thiết bị kiểm tra điện áp pin / Còi báo cạn pin
• Nhựa in: PLA (vỏ/khung trong) và TPU 95A (viền bảo vệ)

⚠ Khuyến cáo & Cảnh báo an toàn

Pin Lithium rất nguy hiểm. Việc chập mạch hoặc sử dụng sai cách có thể dẫn đến cháy nổ hoặc thương tích. Hướng dẫn này ghi lại quy trình tôi tự làm; nếu bạn chọn làm theo, bạn phải tự chịu rủi ro. Hãy đảm bảo bạn hiểu rõ về an toàn pin và cực tính trước khi bắt đầu.

Hướng dẫn lắp ráp

1. Chuẩn bị cell pin Kiểm tra tất cả các cell bằng đồng hồ vạn năng. Cân bằng từng cell về điện áp lưu trữ (khoảng 3.2V) trước khi lắp. Việc kết nối các cell có chênh lệch điện áp cao hơn 50-100mV có thể gây ra dòng điện tăng vọt nguy hiểm.

2. In 3D

• In vỏ ngoài và vòng giữ pin bên trong bằng nhựa PLA.
• In viền bảo vệ bằng TPU.
• Lưu ý: Tạm dừng in hoặc sử dụng hốc lục giác để lắp 4 ốc M3 vào đáy vỏ trong khi/sau khi in.

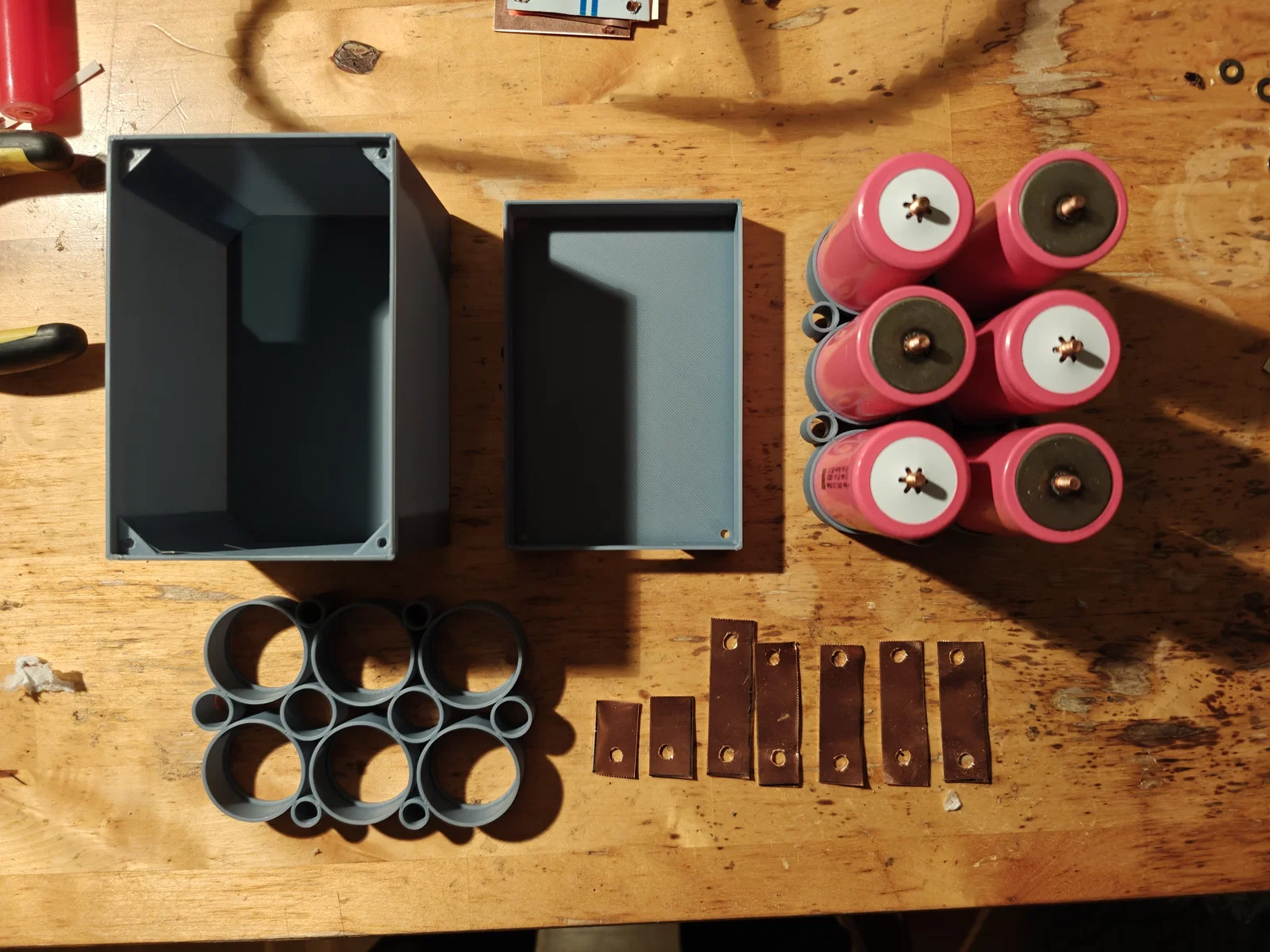

3. Chế tạo thanh nối đồng Cắt tấm đồng 0.5mm của bạn thành 7 cầu nối:

• 2x Nhỏ: Cho các cực dương/âm của giắc XT60.
• 4x Trung bình: Để nối các cell theo chuỗi.
• 1x Dài: Cho kết nối đầu-cuối.
• _Mẹo: Khoan/đục lỗ bầu dục vào các tấm đồng để dễ căn chỉnh. File BusbarsA4.pdf có thể giúp bạn cắt đúng kích thước.

4. Đi dây & Hàn (Trước khi lắp ráp) Việc hàn dây vào các tấm đồng trước khi bắt vít vào pin an toàn hơn nhiều để tránh truyền nhiệt vào cell pin.

• Làm sạch đồng bằng giấy nhám để loại bỏ lớp oxit.
• Sử dụng nhiều nhựa thông (flux).
• Dùng mỏ hàn công suất cao với đầu hàn lớn (khoảng 400°C).
• Tráng thiếc lên tấm đồng cho đến khi thiếc chảy đều.
• Hàn dây nguồn 12AWG và dây cân bằng 6S vào các tấm tương ứng. Đảm bảo dây chắc chắn.

5. Sắp xếp pin Đặt các cell vào khung giữ PLA. Kiểm tra kỹ cực tính để đảm bảo nối tiếp (Dương sang Âm). Mẹo nhỏ: Dán băng dính điện lên tất cả các cực trong khi lắp, chỉ mở ra cực bạn đang làm việc. Điều này giúp tránh chập mạch vô ý do dụng cụ.

6. Bắt vít hoàn thiện Kết nối các thanh đồng vào cực của pin.

• Chỉ sử dụng phần cứng bằng inox. Thép mạ kẽm có thể phản ứng không tốt với đồng theo thời gian.
• Sử dụng vòng đệm để đảm bảo các tấm nằm phẳng và tiếp xúc tối đa.
• Trước khi siết chặt, hãy đảm bảo bề mặt sạch sẽ, không có dầu mỡ.
• An toàn: Sau khi lắp xong một thanh nối, hãy dán băng dính điện hoặc băng Kapton lên đó trước khi chuyển sang thanh tiếp theo.

7. Hoàn thiện

1. Luồn giắc XT60 và dây cân bằng qua các lỗ trên vỏ ngoài.
2. Trượt cụm pin vào trong hộp.
3. Hàn giắc XT60 vào dây nguồn (nếu chưa làm). Tôi dùng 2 giắc để vừa cấp nguồn cho kính FPV vừa sạc cùng lúc.
4. Cố định nắp bằng 4 ốc vít M3.
5. Trượt viền bảo vệ TPU ra ngoài vỏ.

Kiểm tra chất lượng & Sử dụng

• Dùng đồng hồ vạn năng kiểm tra tổng điện áp tại XT60 và điện áp từng cell tại giắc cân bằng.
• Sạc cẩn thận: Dùng bộ sạc có chế độ LiFePO4 chuyên dụng.
• Xả: Vì không có BMS, bạn bắt buộc phải dùng còi báo cạn pin kết nối với dây cân bằng khi sử dụng để tránh xả quá mức.

Chúc các bạn bay vui vẻ!
