Ngàm gắn quạt 5015 cho Virtu / V-ION EBB36 v1.2 - Bản beta

Chà, em này lắp vào khít rịt luôn.

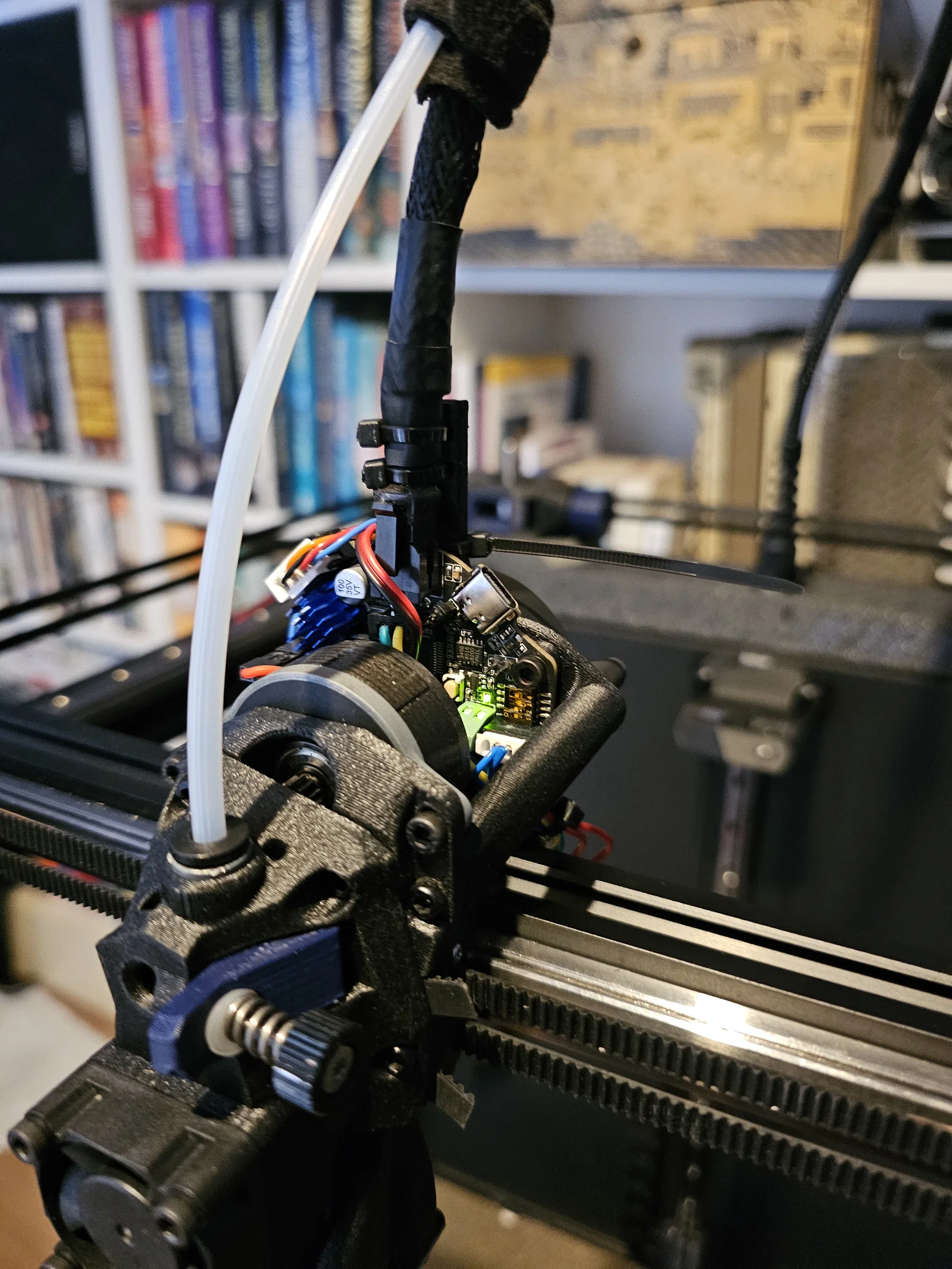

Đây là ngàm gắn quạt 5015 cho bo mạch đầu in EBB36 v1.2.

BOM bổ sung: 2 miếng ren nhiệt M3 và 2 ốc M3x8

Để lắp được, quạt đã được dời lùi lại hơn 3mm. Bạn cần chỉnh hành trình endstop trục Y tiến lên phía trước một chút để bù trừ và phần ống dẫn khí sẽ đảm nhận phần còn lại.

Nó rất chật... mình nhấn mạnh là cực kỳ chật luôn. Nếu bạn chấp nhận hy sinh thêm không gian bàn in thì mới có thể làm nó rộng rãi hơn được.

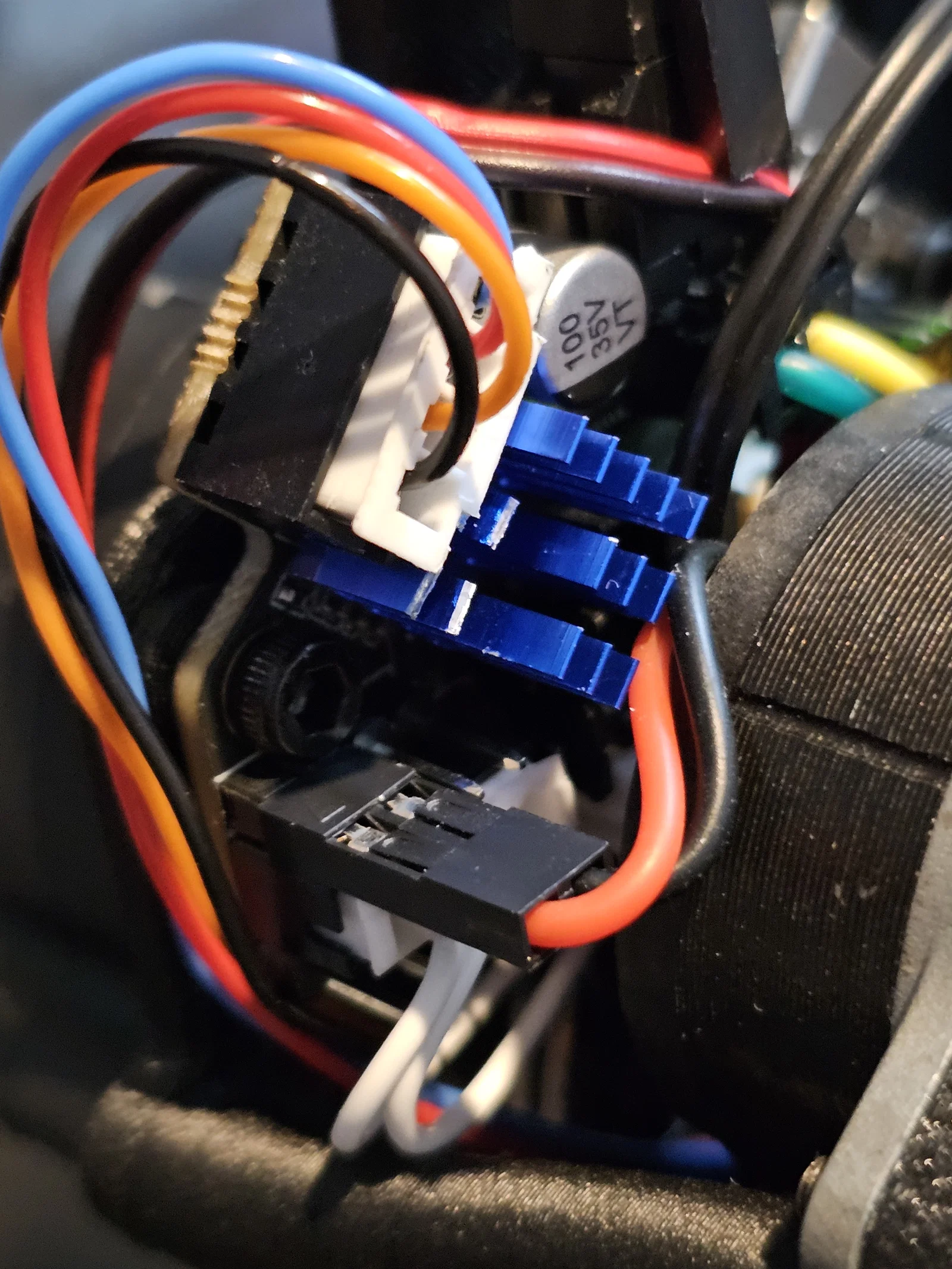

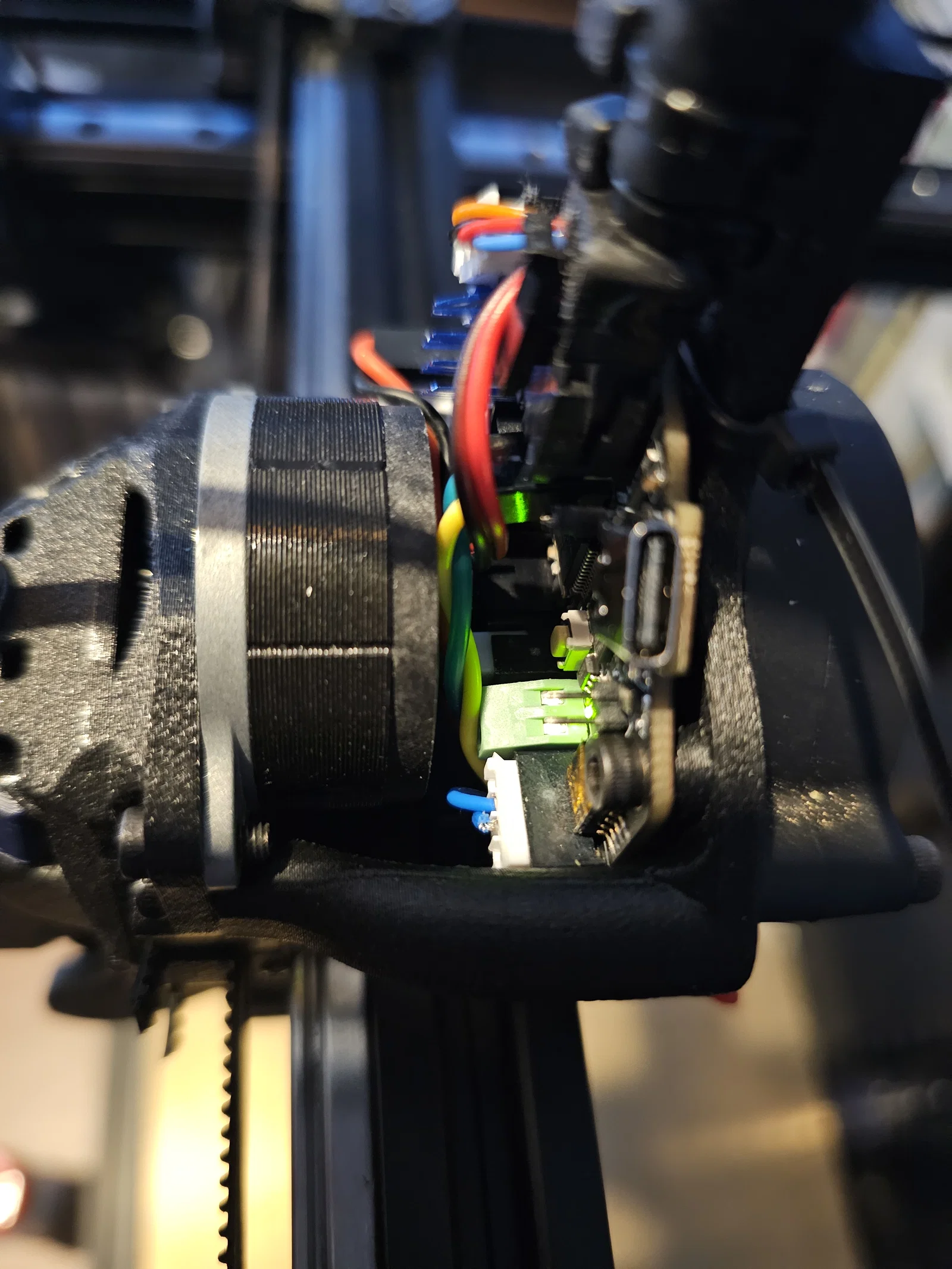

Bạn sẽ tốn kha khá thời gian để sắp xếp đi dây điện. Đầu nối Dupont sẽ không thể nhét vừa ở bất kỳ chỗ nào nằm sau motor bước. Yêu cầu bắt buộc là phải dùng NEMA14 pancake dày 17mm. Nếu dày hơn thì chắc chắn không lắp được đâu.

Chỉ tương thích một phần với hệ thống tản nhiệt phía trước AWD - hãy dùng quạt 10mm và ốc BHCS thì bạn chỉ mất khoảng 5mm không gian ở phía trước. Nếu cắt bớt vài lá tản nhiệt trên driver motor thì có thể giảm thêm được nữa.

Khả năng cao là không tương thích với SHT36 V2 nếu không thay các chân cắm trên bo mạch phụ mosfet quạt bằng loại chân vuông góc.

Chắc chắn là không tương thích với SHT36 V3 hoặc EBB36 gen 2 - cả hai loại này đều cần tăng chiều cao của phần đỡ cáp mà mình chưa làm. Nếu có bạn nào hảo tâm tặng mình một chiếc để làm chuột bạch thử nghiệm thì mình nhận liền nha!
