Khay gắn tường cho bộ sạc xe NIU NQiX Series V1.0

Chào mọi người,

Mình cần một giải pháp nhanh gọn để gắn cục sạc xe NIU NQiX 500 lên tường nhằm tránh bị ướt khi trời mưa (garage nhà mình bị hở 2 bên nên sàn hay bị ướt khi mưa lớn).

Mình in cái này bằng nhựa PETG của một hãng mình không ưng ý lắm và dùng vòi phun 0.8mm để in cho nhanh. Mình khuyên các bạn nên dùng vòi phun 0.6mm hoặc 0.4mm và dùng loại PETG chất lượng cao từ PRUSA hoặc các thương hiệu uy tín khác, kết quả sẽ tốt hơn nhiều.

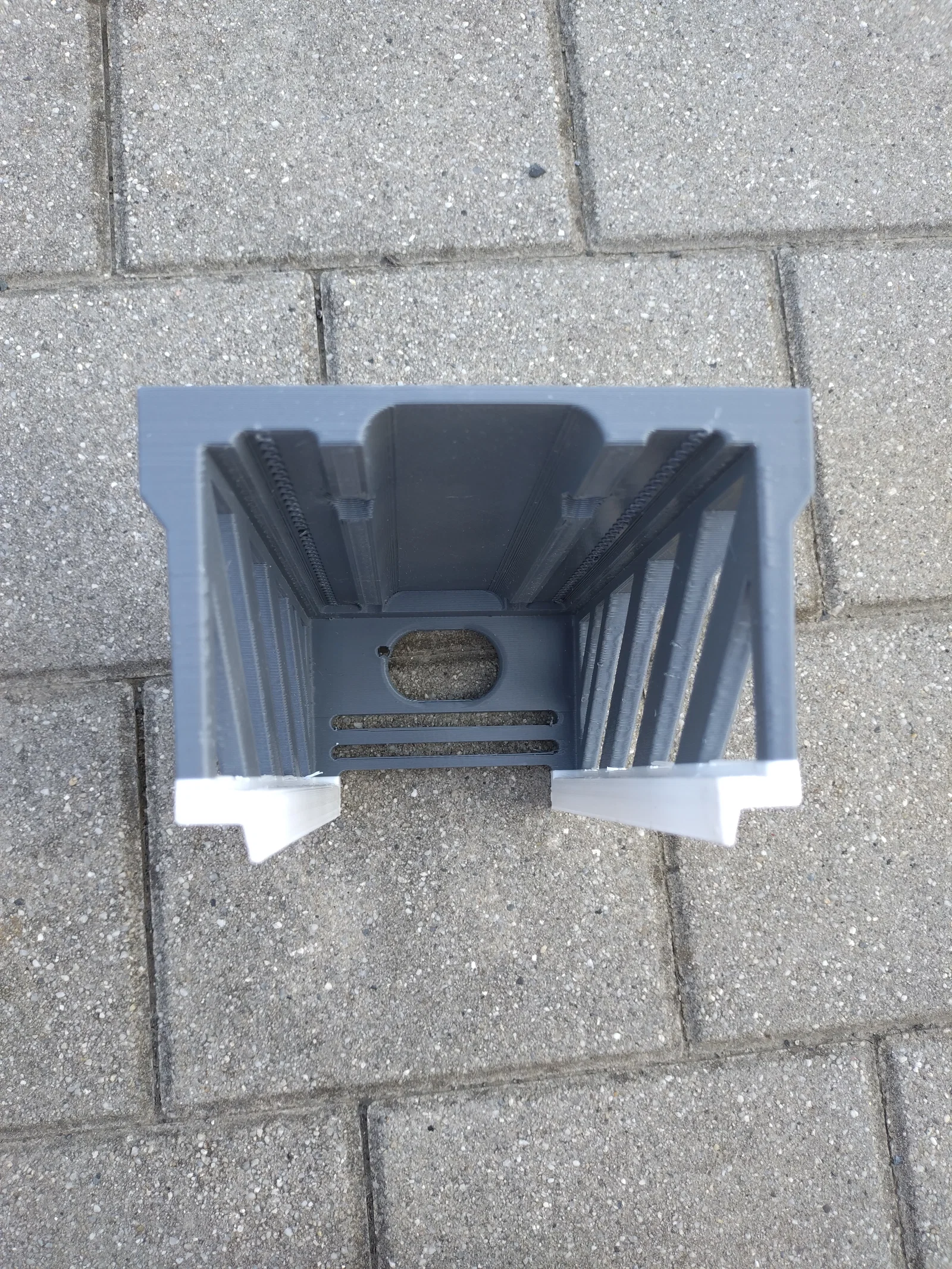

Như các bạn thấy trong ảnh, bản in của mình không được đẹp và phần support gỡ ra rất khó - điều này không thường xảy ra vì mình vốn hay dùng nhựa PRUSA hoặc các loại cao cấp khác, vốn in rất mượt trên máy XL.

Dù sao thì mình cũng đã thiết kế dư ra một chút nên bạn có thể trượt cục sạc vào dễ dàng.

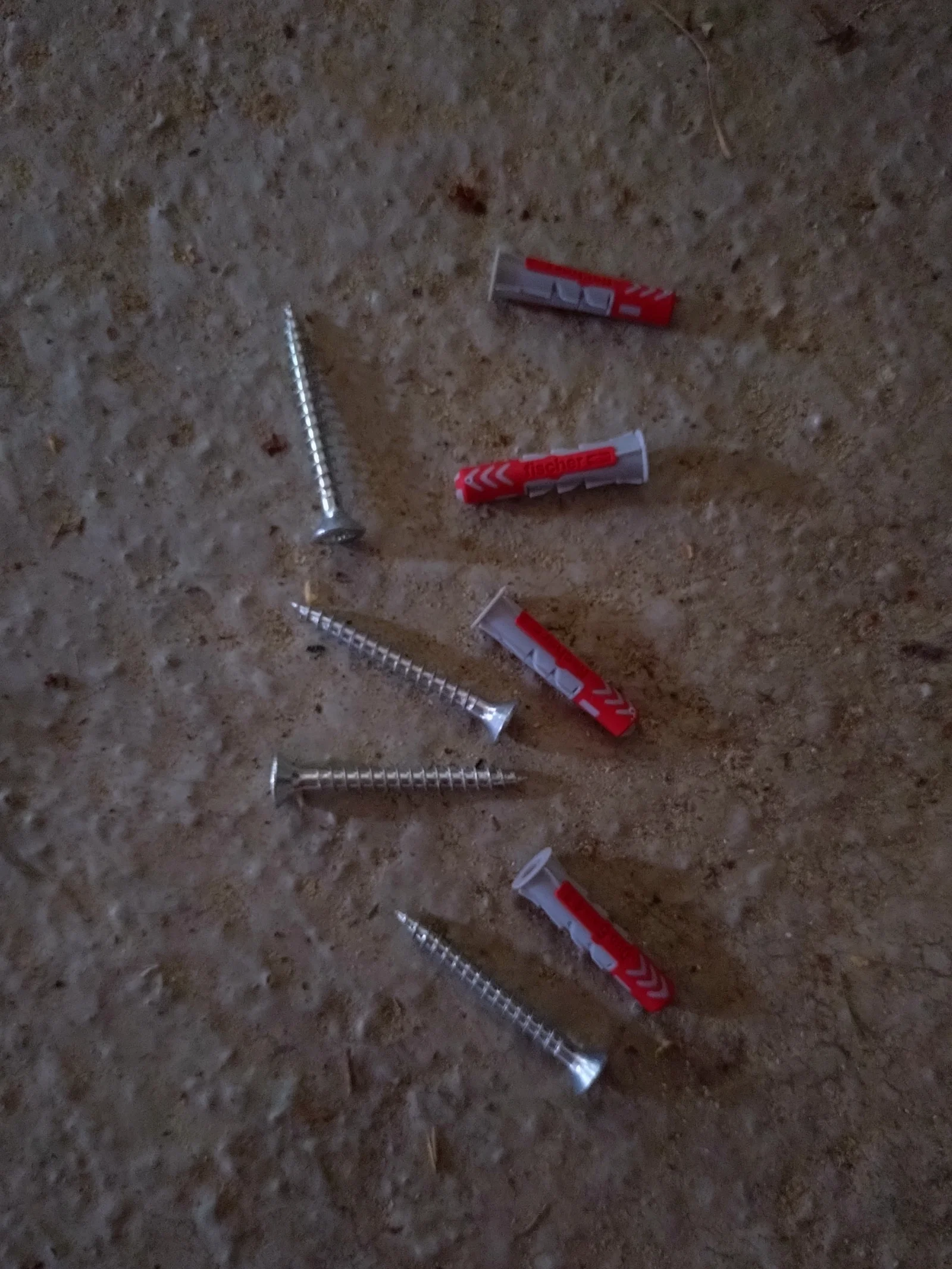

Để gắn khay lên tường, bạn chỉ cần 4 con vít (4x40) và 4 tắc kê (6mm) (nếu tường nhà bạn là tường gạch nhé ;-)).

Hướng dẫn:

1. In khay ra.
2. Đánh dấu vị trí lỗ khoan.

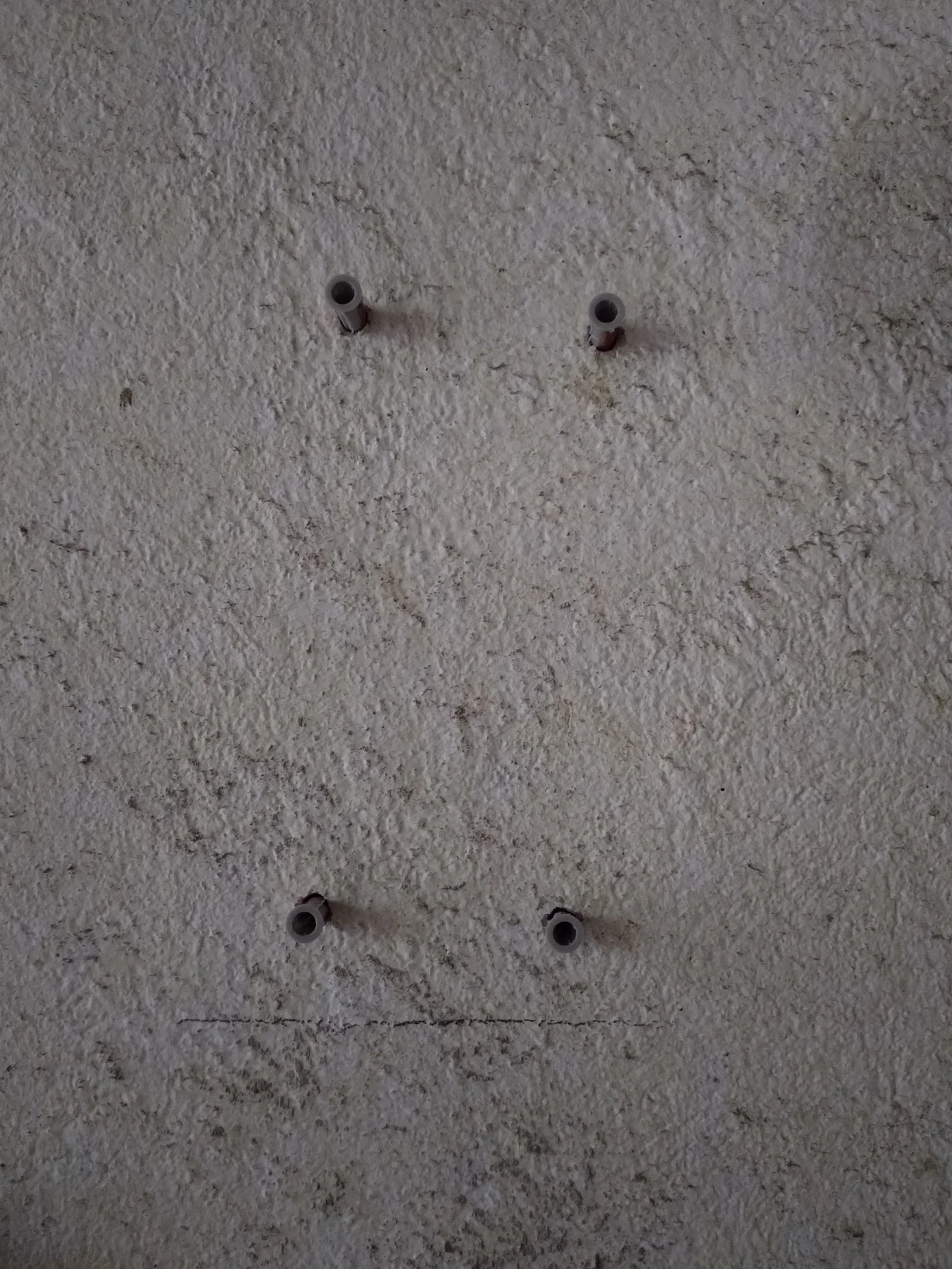

3. Khoan lỗ.

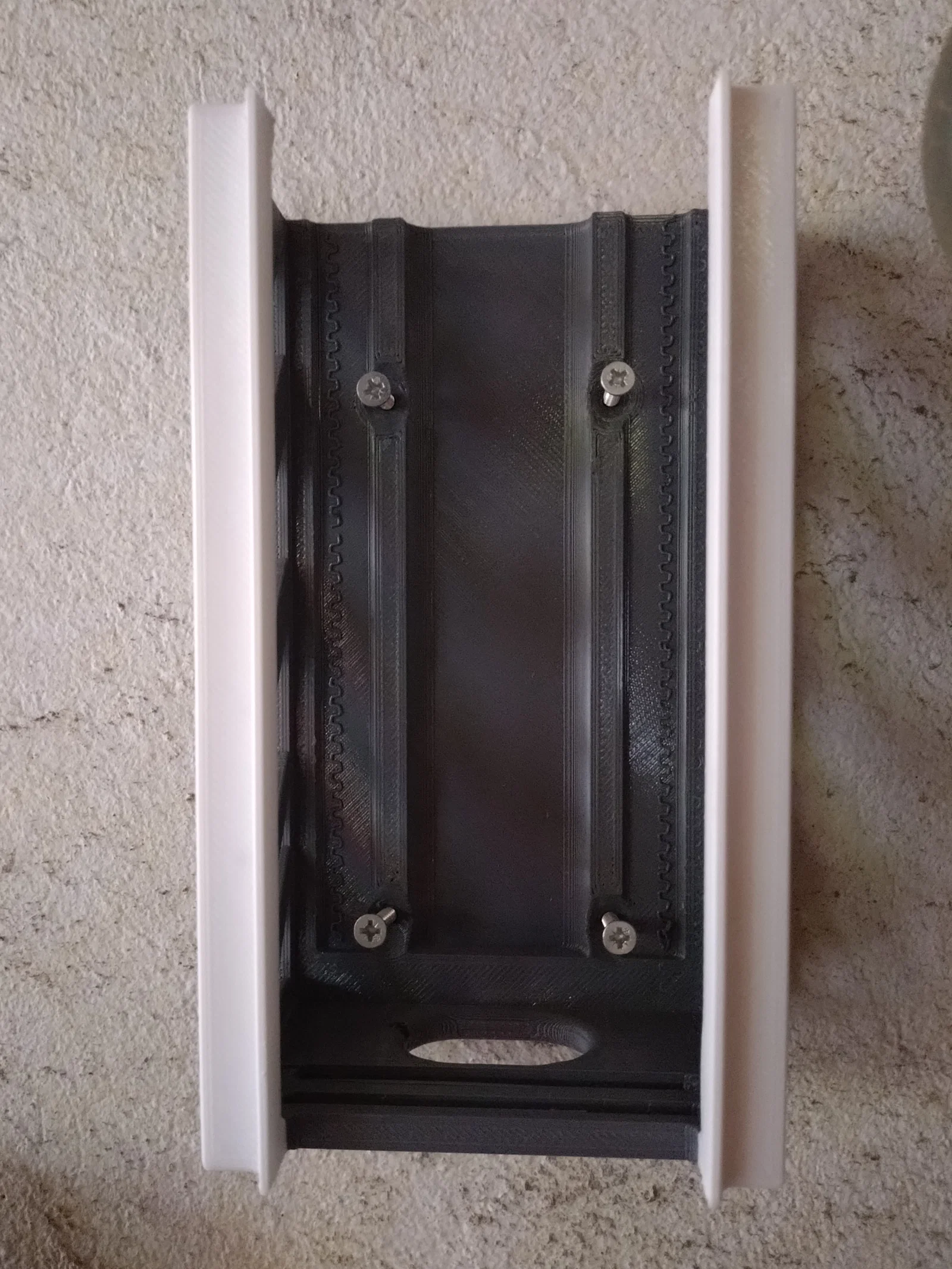

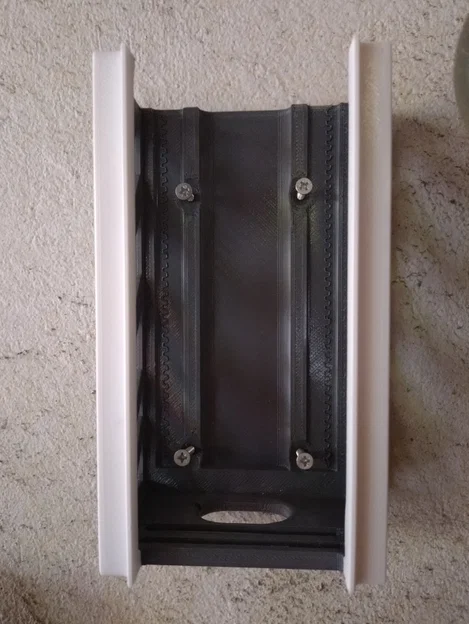

4. Bắt vít lên tường.

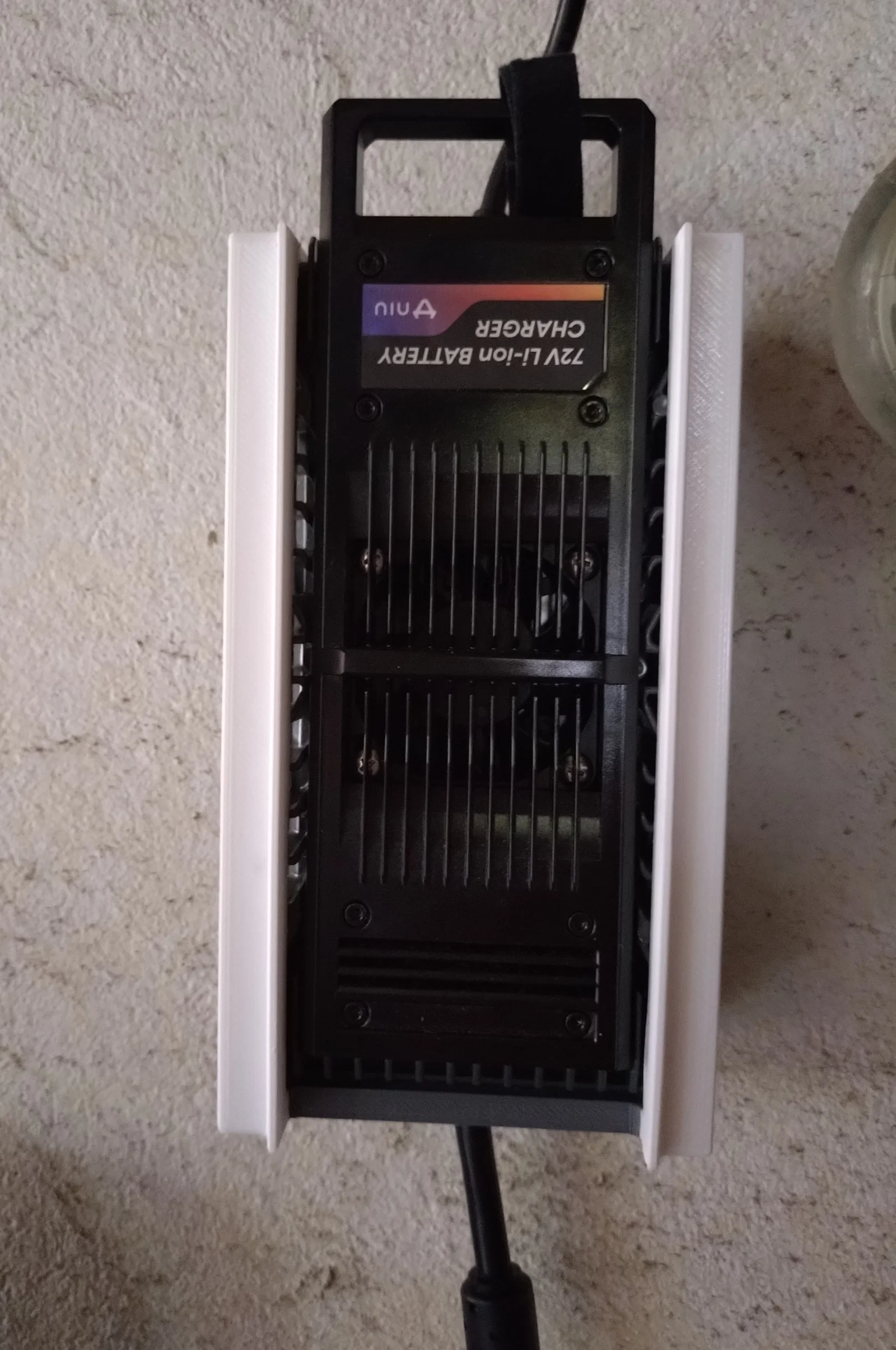

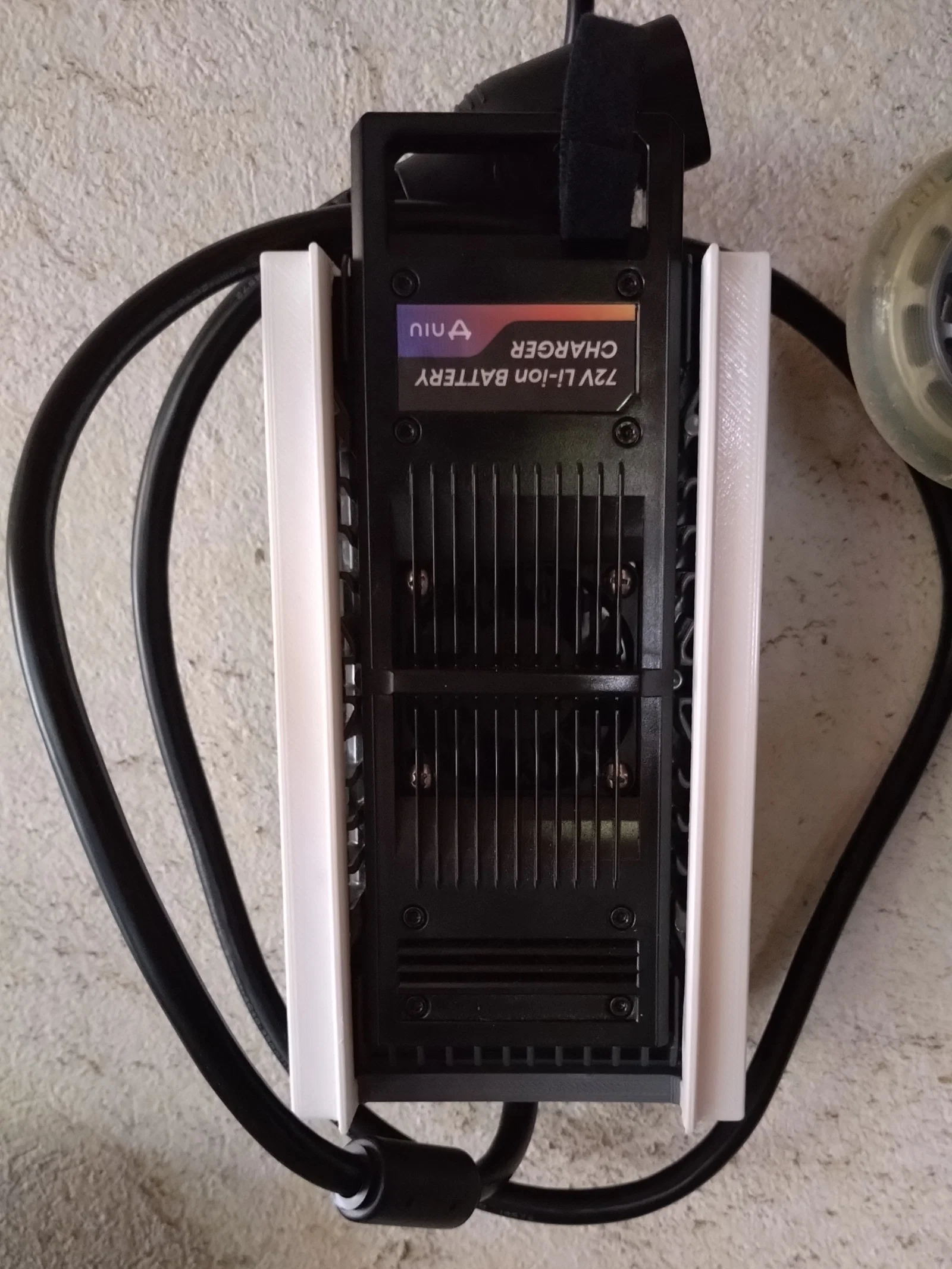

5. Đặt cục sạc vào khay.

Model hiện tại đã có sẵn các lỗ ở hai bên để lắp thêm các phụ kiện "holder" và các bộ phận khác trong tương lai. Tiếc là các lỗ này chưa có trong file 3mf.

Những thứ sẽ cập nhật trong tương lai:

• Đặt tên lại model cho gọn gàng.
• Thêm nắp chặn phía trên để giữ cố định cục sạc.
• Thiết kế thêm phần quản lý dây cáp.
• Chỗ cắm phích sạc khi không sử dụng.
• Bộ phận hiển thị đèn LED dưới đáy ra mặt trước (lỗ chờ đã có sẵn).
• Phụ kiện che đi phần nhãn dán bị ngược ;-)
