Đầu thổi khí ren vặn cho DataVac

Đầu thổi khí ren vặn cho DataVac

Đây là phiên bản cải tiến (remix) từ đầu thổi của Metro DataVac, được thiết kế để biến máy thổi bụi của bạn thành một thiết bị bơm hơi công suất lớn cho phao bơi, đệm hơi và nhiều thứ khác.

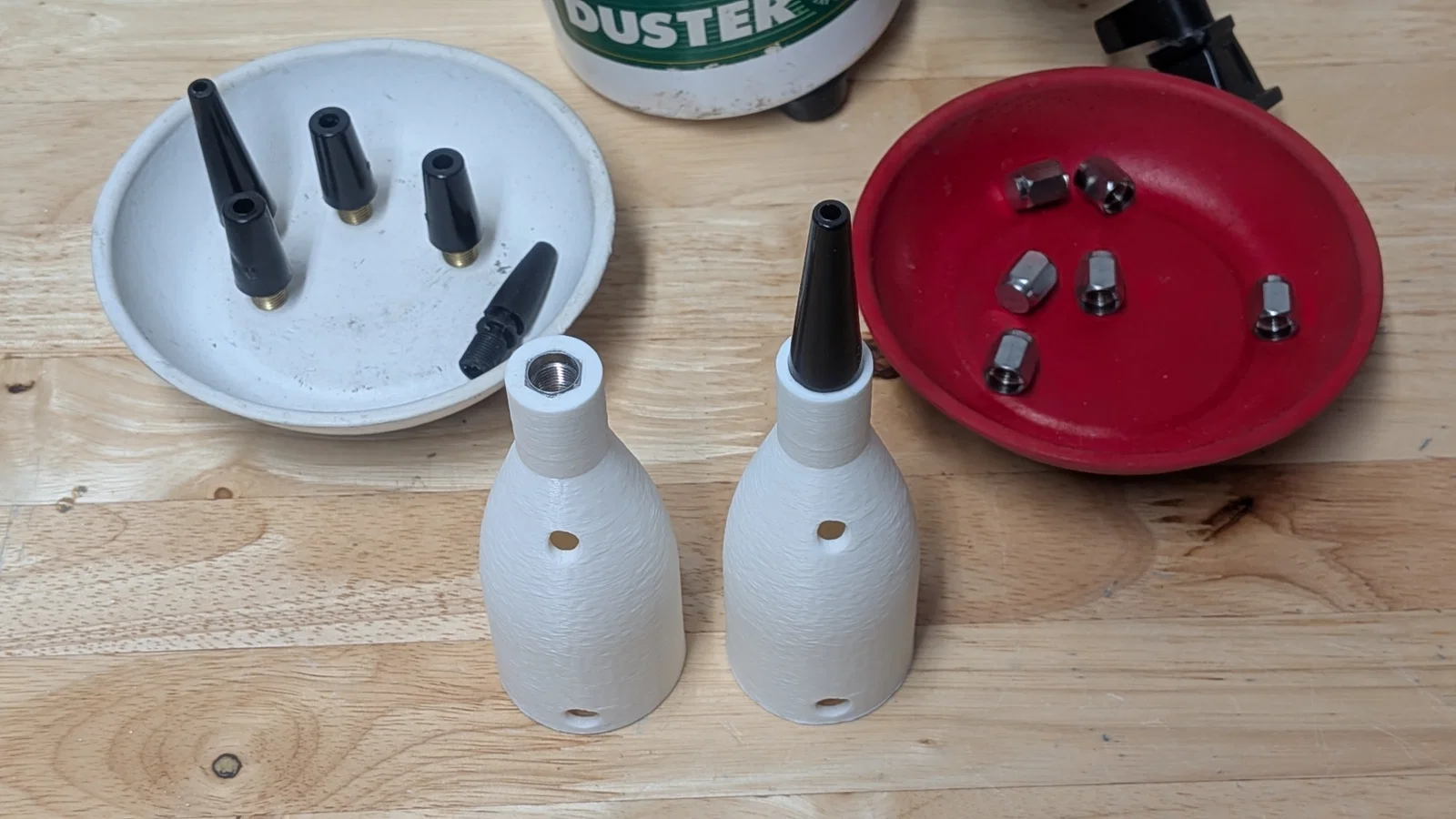

Thay vì dùng kiểu gắn ma sát, phiên bản này có một hốc lục giác để cố định đầu ren bằng đồng. Điều này giúp bạn vặn chắc chắn bất kỳ đầu bơm Schrader tiêu chuẩn 5/16-32 nào vào mà không lo áp suất ngược làm văng đầu thổi ra ngoài.

Phụ kiện cần thiết

1x Nắp van xe bằng đồng lục giác: (Ren trong 5/16-32 UNEF). Hốc lục giác được thiết kế cho loại nắp có kích thước khoảng 9.2mm (đo từ mặt phẳng đối diện) và cao 11mm https://www.amazon.com/dp/B0F5HNZQ3Z

Keo Epoxy hai thành phần: Để cố định đầu ren.

Đầu bơm tiêu chuẩn: Bất kỳ loại kim bơm thể thao hoặc đầu nón nhựa nào có ren Schrader.

Hướng dẫn lắp ráp

Chuẩn bị nắp van: Nắp van tiêu chuẩn thường bị bịt kín ở đầu. Bạn cần tháo gioăng cao su bên trong, kẹp chặt và khoan một lỗ xuyên qua đỉnh để không khí lưu thông (dùng mũi khoan 1/4 inch).

Xử lý bề mặt đồng: Dùng giấy nhám hoặc giũa chà lên các mặt phẳng của nắp lục giác để tạo độ nhám, giúp keo Epoxy bám chắc hơn.

Cố định đầu ren: Bôi một lớp mỏng keo Epoxy hai thành phần lên các vách đứng của hốc lục giác đã in. (Đừng để keo đọng lại ở đáy vì nó sẽ trào lên làm hỏng ren). Nhấn nắp vào cho bằng phẳng và chờ keo khô hoàn toàn.

Thông số in khuyến nghị

Chất liệu: ABS hoặc PETG. Không dùng PLA. Máy DataVac tạo ra rất nhiều nhiệt khi chịu áp suất ngược, nếu dùng PLA đầu thổi sẽ bị mềm và hỏng ngay lập tức.

Tường/Perimeters: 5 đến 6 lớp.

Infill: 30% - 40% dạng Gyroid (thực tế sẽ đặc hoàn toàn).

Chiều cao lớp in: 0.20mm.

Mô hình

TinkerCAD
