Ngàm gắn màn hình LCD 5 inch 1024x600 (Waveshare) cho Stealth Skirts
Ngàm gắn màn hình 5 inch 1024x600 dành cho VORON Trident Stealth Skirts. Thiết kế này đã được tinh chỉnh lại các lỗ bắt vít và tạo thêm khoảng hở để dễ dàng thao tác với nút bấm và cáp kết nối của màn hình Waveshare.
Mô tả
Mình đã chỉnh sửa bản thiết kế ngàm gắn màn hình Waveshare của PrintStructor để dùng được với loại màn hình 5 inch độ phân giải cao 1024x600:
https://www.waveshare.com/5inch-dsi-lcd-c.htm
https://www.waveshare.com/wiki/5inch_DSILCD(C)

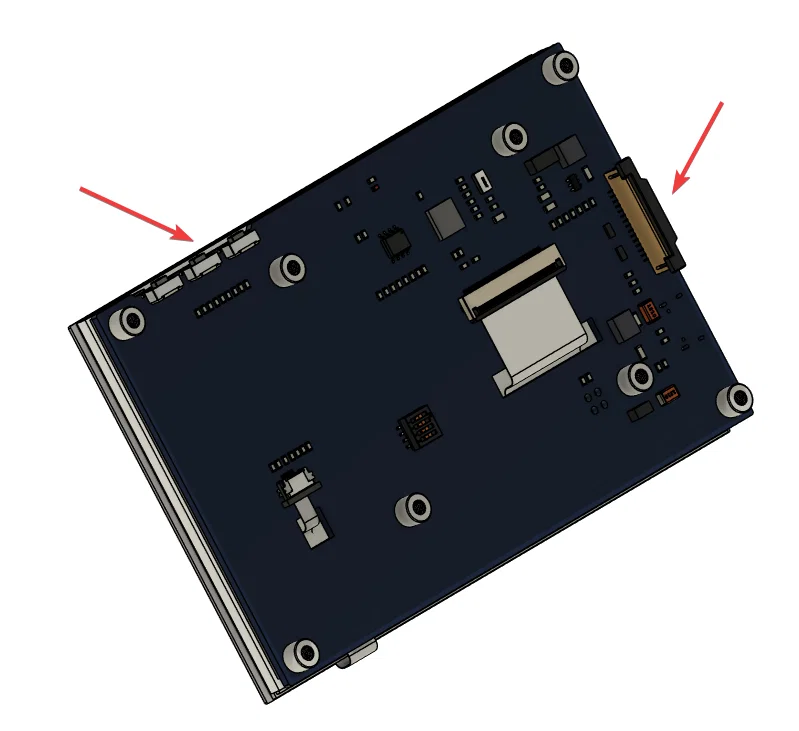

Cách lắp đặt vẫn y hệt như bản gốc. Bạn dùng hai con ốc M3x8 hoặc M3x10 để cố định màn hình vào ngàm là xong. Mình đã thiết kế thêm khoảng hở để không cấn vào các nút chỉnh độ sáng, nút nguồn cũng như đầu nối cáp ribbon. Các lỗ bắt vít cũng đã được điều chỉnh lại vị trí.
Cảm ơn Waveshare đã cung cấp file .STEP của màn hình trên trang wiki của hãng.
Đã bao gồm đầy đủ file CAD để mọi người tham khảo.
