ĐÈN LITHOPHANE "STAR WARS"

MÔ TẢ:

Đây là mẫu đèn dành cho các fan cứng của STAR WARS. Mình làm món này để tặng ông anh vợ vốn rất mê series phim này. Bạn hoàn toàn có thể thay đổi bằng những hình ảnh khác tùy theo ý thích. Đèn sử dụng nguồn điện 230V. Mình đã kết hợp một bộ nguồn 12V và động cơ 3V để có tốc độ xoay chậm, mượt mà. Ngoài ra, bạn còn có thể tùy chỉnh tốc độ xoay bằng bộ điều tốc PWM.

Nếu muốn tự tạo ảnh lithophane của riêng mình, hãy dùng trang web này: https://tool.itslitho.com/UploadImg

Hãy chuẩn bị ảnh rõ nét với tỉ lệ 1:1. Kích thước phù hợp cho đèn là 100mm x 100mm, độ dày 4mm.

DANH SÁCH LINH KIỆN:

• BÓNG ĐÈN LED E14 (ví dụ: LEDVANCE C251519)
• ĐUI ĐÈN E14: AliExpress
• MÔ-ĐUN NGUỒN 3.3V 1.2A 4W: AliExpress
• DÂY NGUỒN CÓ CÔNG TẮC: AliExpress
• BỘ ĐIỀU TỐC ĐỘNG CƠ PWM 2A 1.8-12V: AliExpress
• ĐỘNG CƠ GIẢM TỐC 12V 60 RPM: AliExpress
• VÒNG BI 608RS: AliExpress

LẮP RÁP:

In tất cả các chi tiết. Ảnh lithophane in đẹp nhất là dùng profile đính kèm. Nhớ là in lithophane rất lâu, mình để chiều cao lớp 0.1mm, mỗi tấm in mất khoảng 8 tiếng. Lithophane in bằng PLA trắng là nhìn ổn nhất. Đèn cho ánh sáng ấm áp, dễ chịu dù dùng bóng màu trắng trung tính. Các chi tiết khác bạn cứ in theo gu thẩm mỹ của mình, mình dùng PLA+ màu bạc của SUNLU.

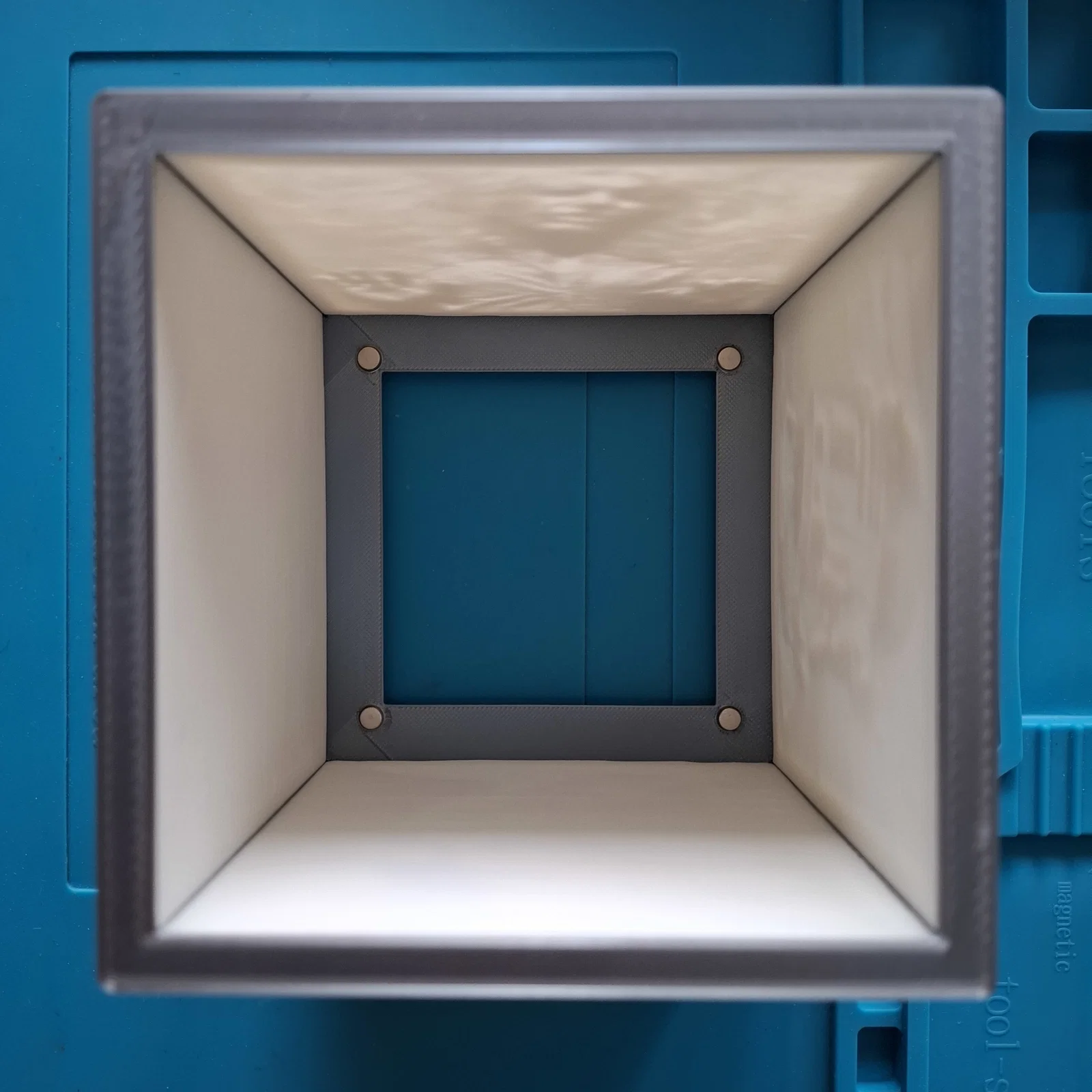

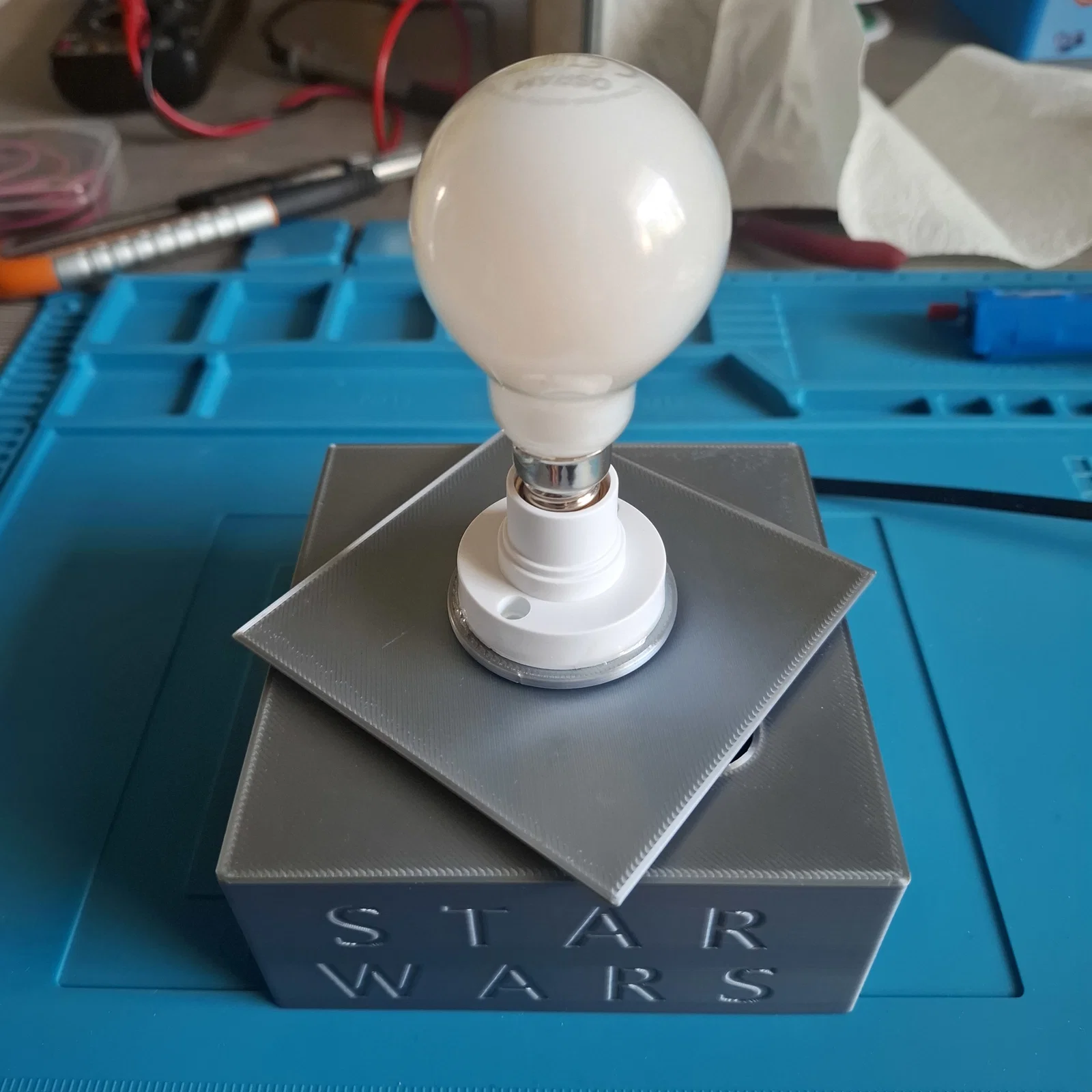

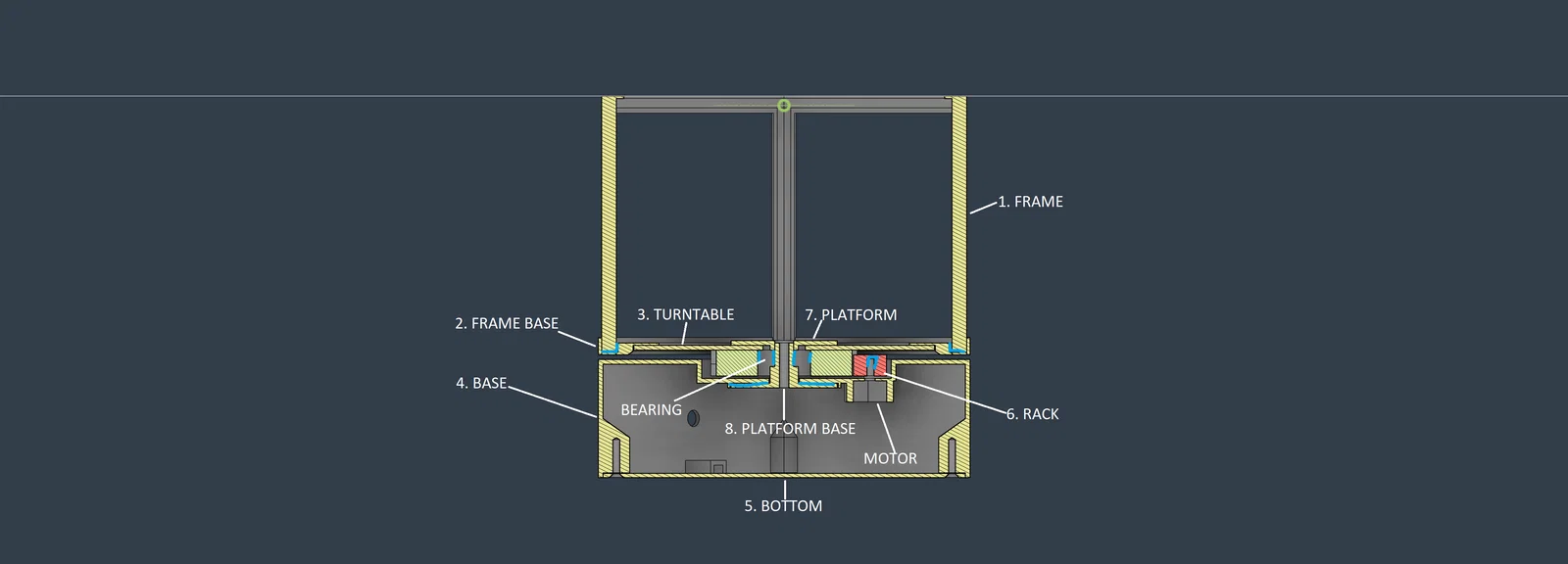

Một số chi tiết cần dán keo tại các vị trí đánh dấu màu xanh trên ảnh INSTALLATION. Chi tiết số 7 và 8 lắp khá khít, bạn cần ép mạnh tay. Cách dán ảnh dễ nhất là dán 4 tấm bên hông trước rồi mới dán tấm trên cùng, chú ý đừng dùng quá nhiều keo để tránh tràn ra ngoài. Đui đèn cần dán vào chi tiết 7, nhớ đấu dây và luồn dây qua lỗ trước. Bánh răng động cơ và vòng bi không bắt buộc phải dán, nhưng mình vẫn dán để triệt tiêu độ rơ. Nên dùng keo epoxy vì nó bám rất tốt trên PLA. Để lắp phần đáy, hãy dùng ốc M3 16mm.

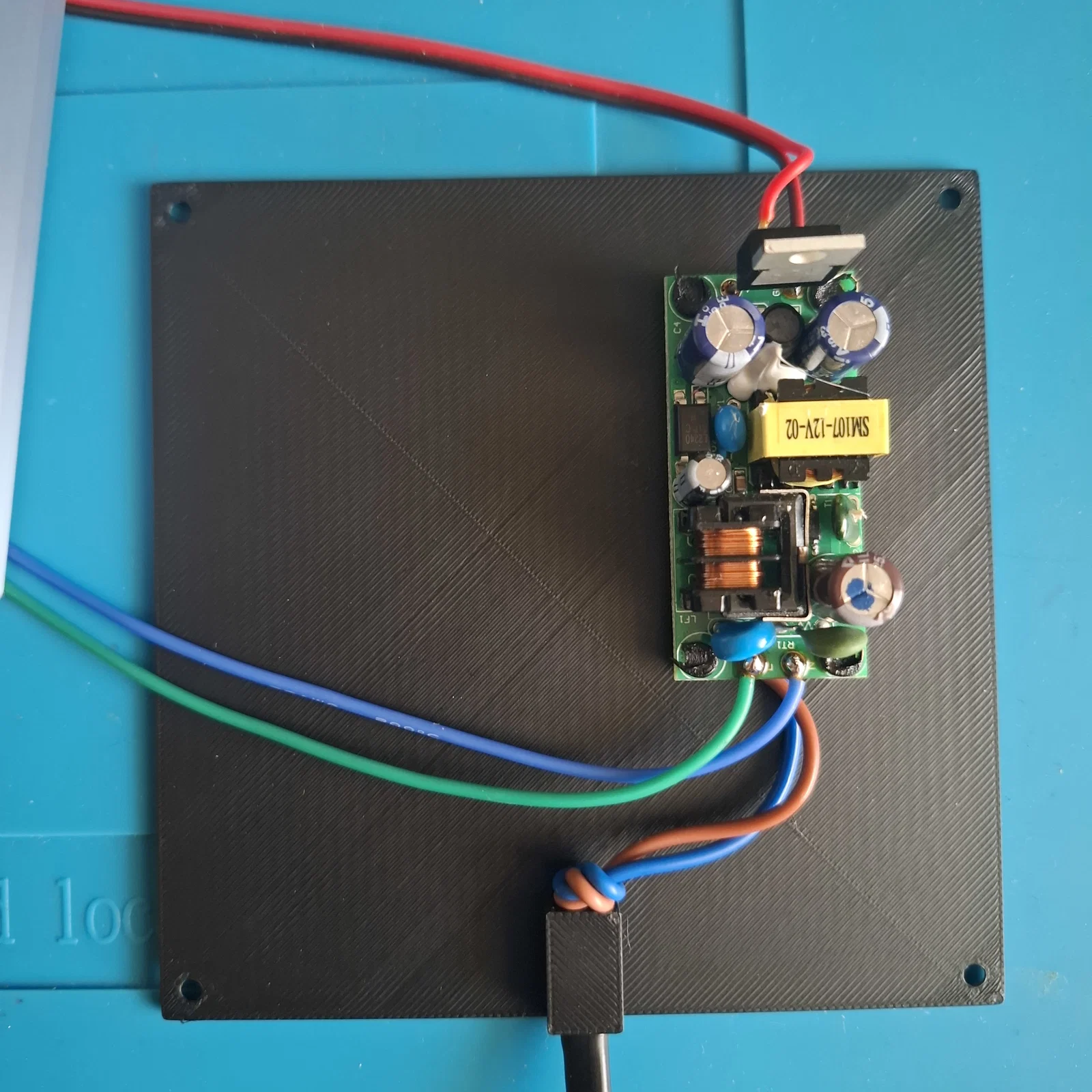

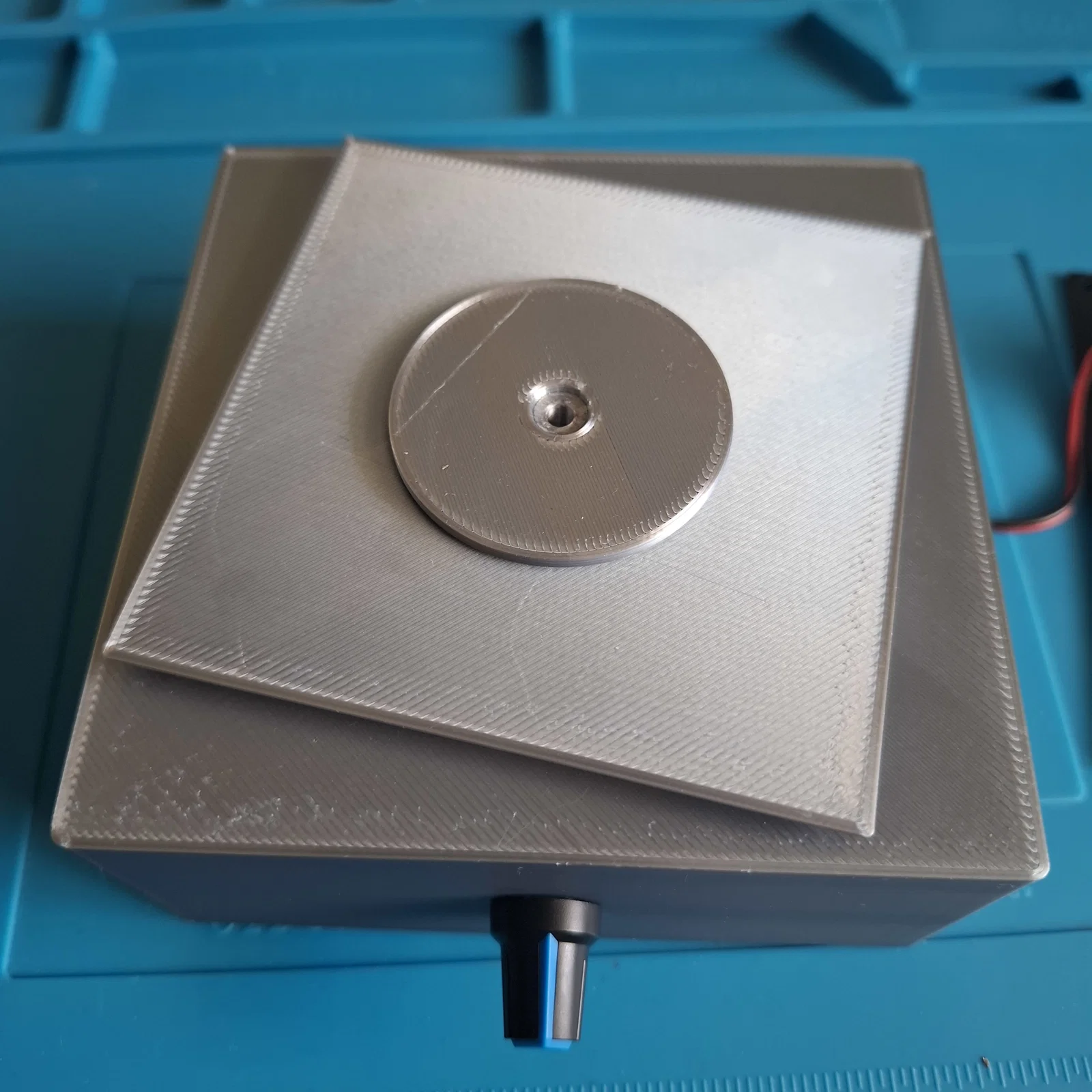

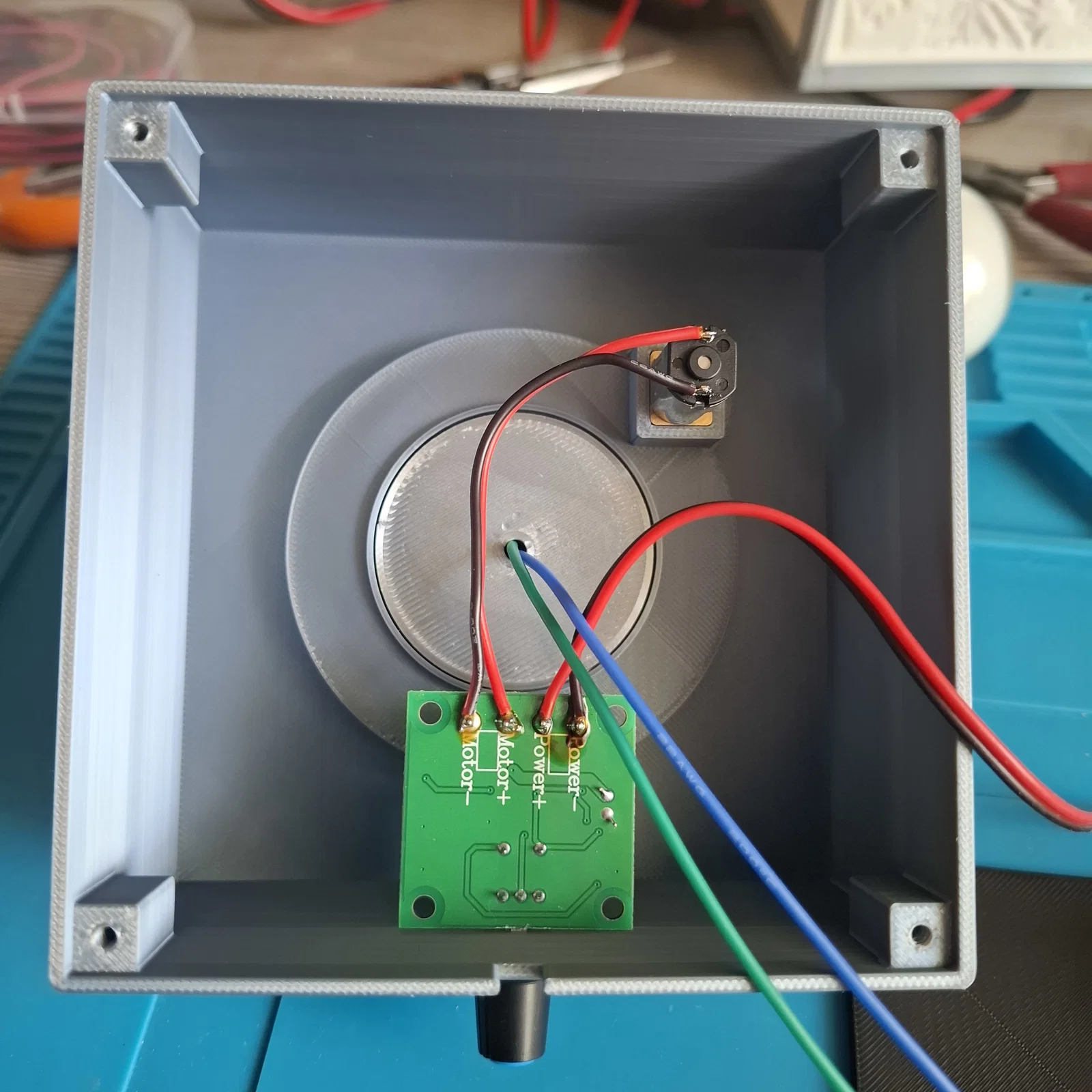

Mình không vẽ sơ đồ nối dây vì khá đơn giản, các mô-đun đều có ghi chú rõ ràng. TUYỆT ĐỐI KHÔNG LÀM KHI ĐANG CẮM ĐIỆN! Dây nguồn nối vào bộ nguồn. Dây đui E14 nối với dây nguồn. Dây +/- từ nguồn nối vào bộ điều tốc, rồi từ bộ điều tốc nối ra động cơ. Nhớ đúng cực +/-. Núm vặn điều tốc đặt ở lỗ bên hông chân đế.

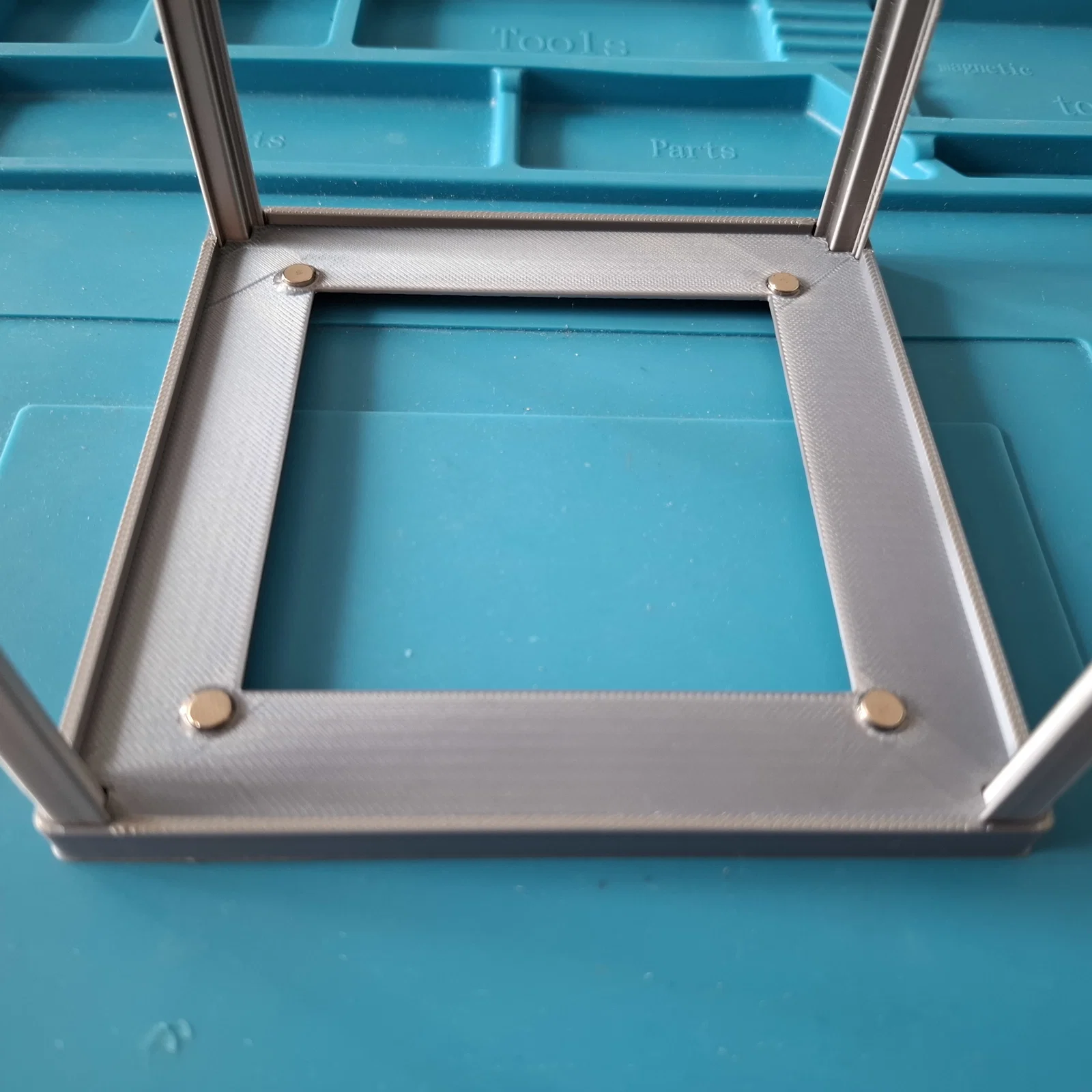

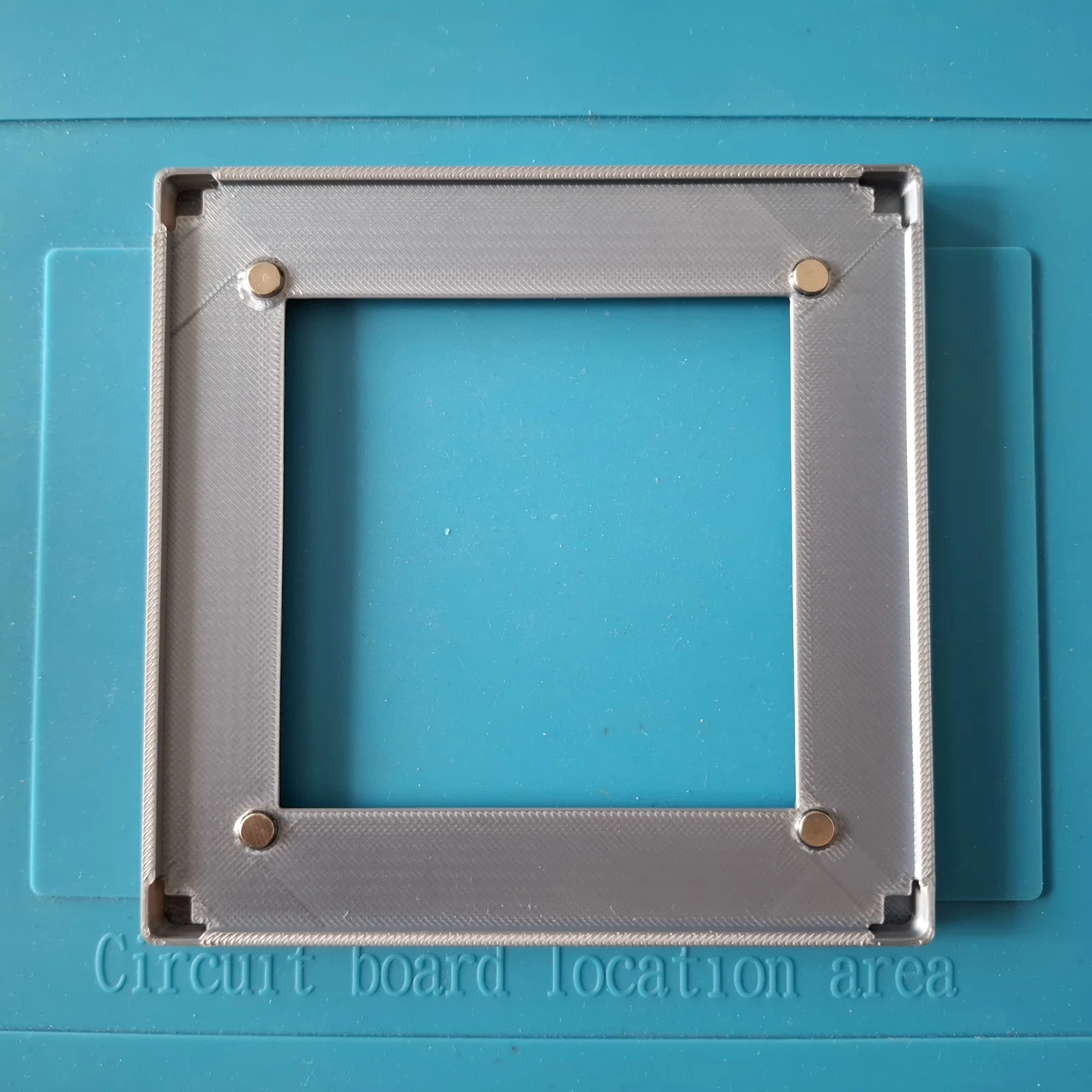

Các viên nam châm trong hình thực tế không cần thiết, vì chụp đèn đủ nặng để tự giữ vững rồi.

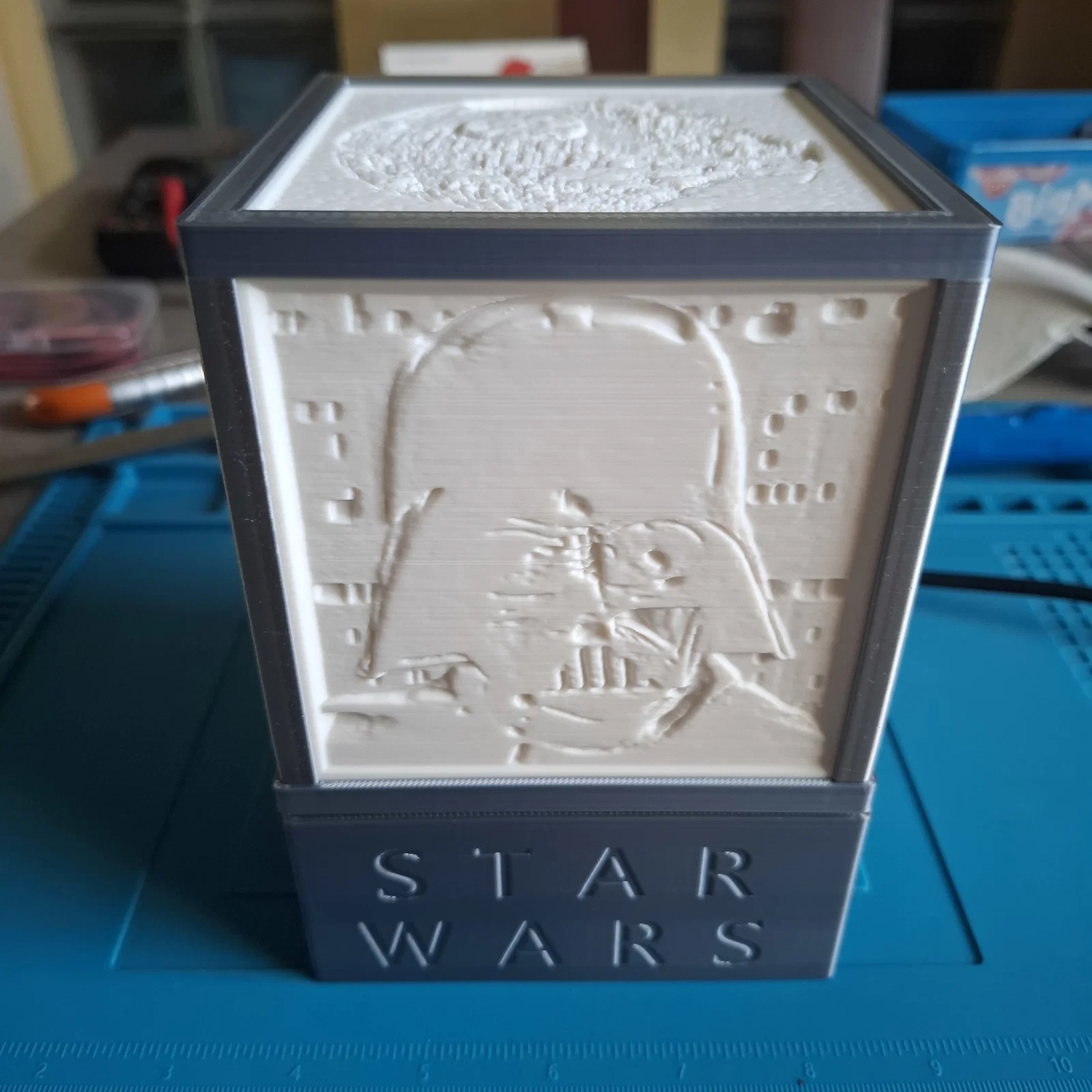

Nếu làm đúng, bạn sẽ có kết quả như trong hình và video. Chúc thành công!
