Giá đỡ cảm biến filament cho extruder Micro Swiss trên Ender 5

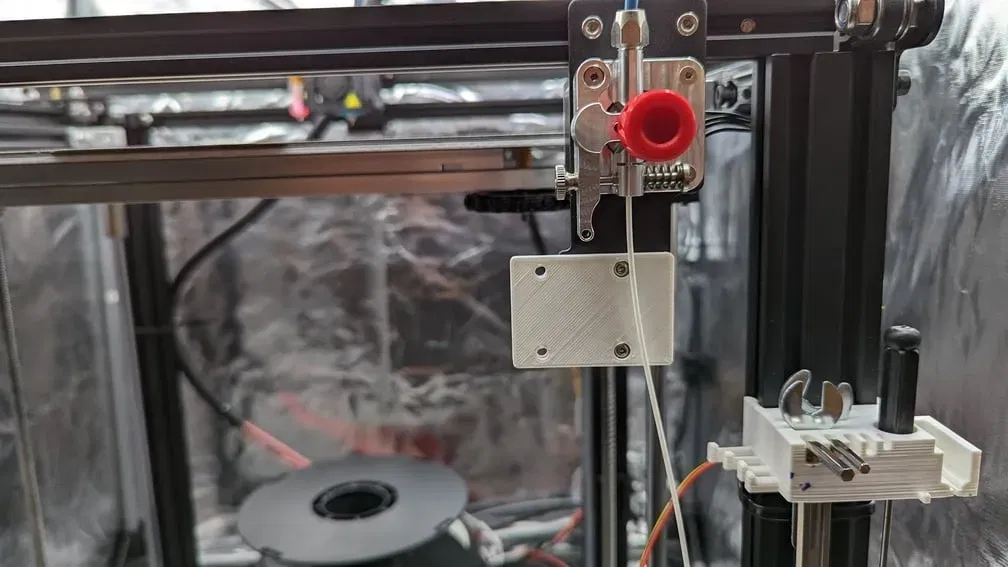

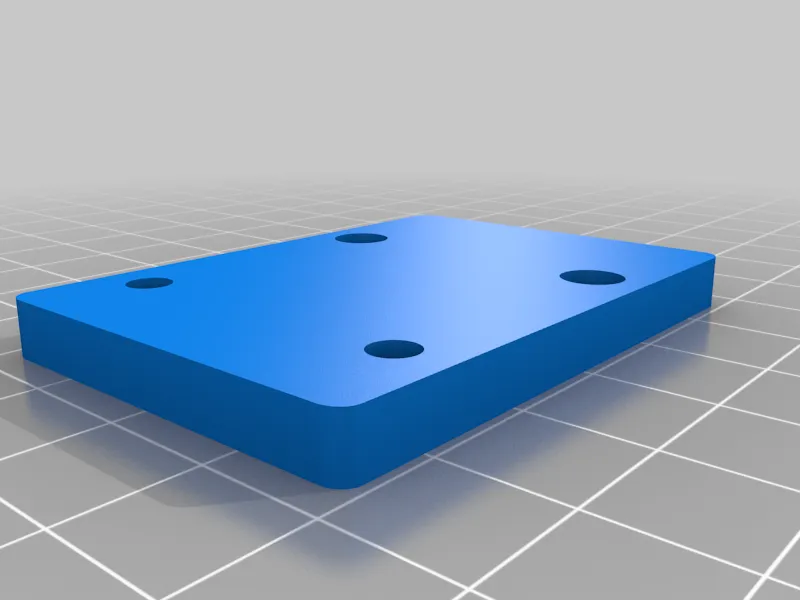

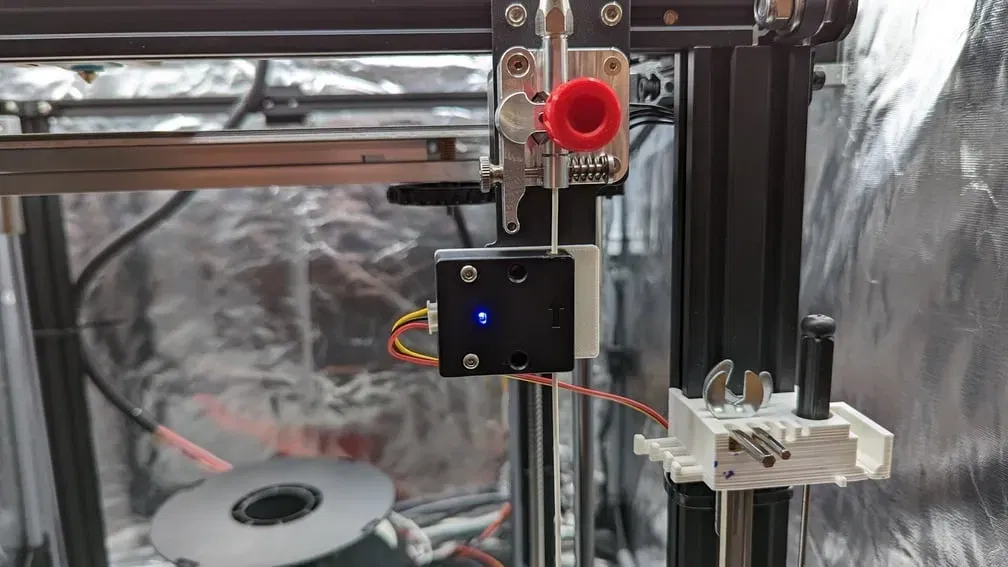

Bộ spacer/giá đỡ này dùng để di chuyển cảm biến filament để có thể sử dụng với đầu đùn Micro Swiss Dual Gear trên máy Ender 5 plus/pro.

Sử dụng 2 vít M3x8 để gắn bộ spacer vào giá đỡ gốc.

Và 2 vít và đai ốc M3x20 để gắn cảm biến vào bộ spacer.

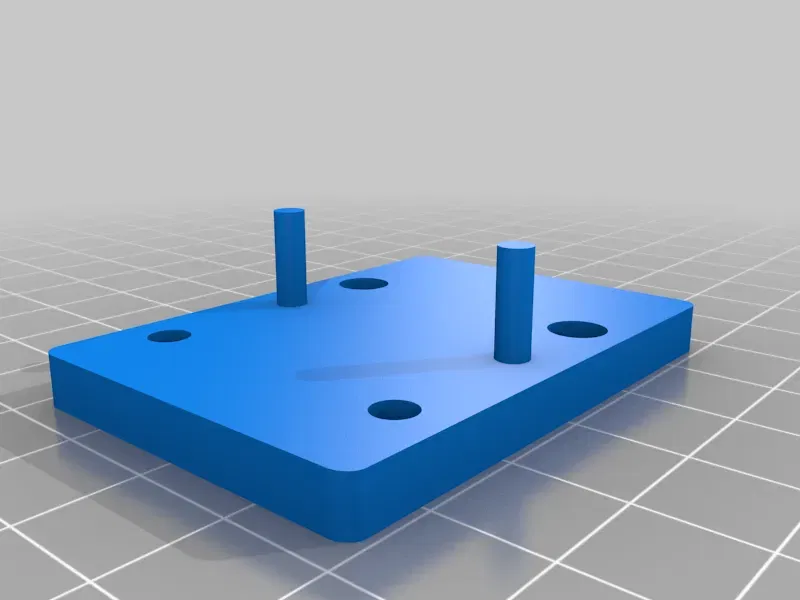

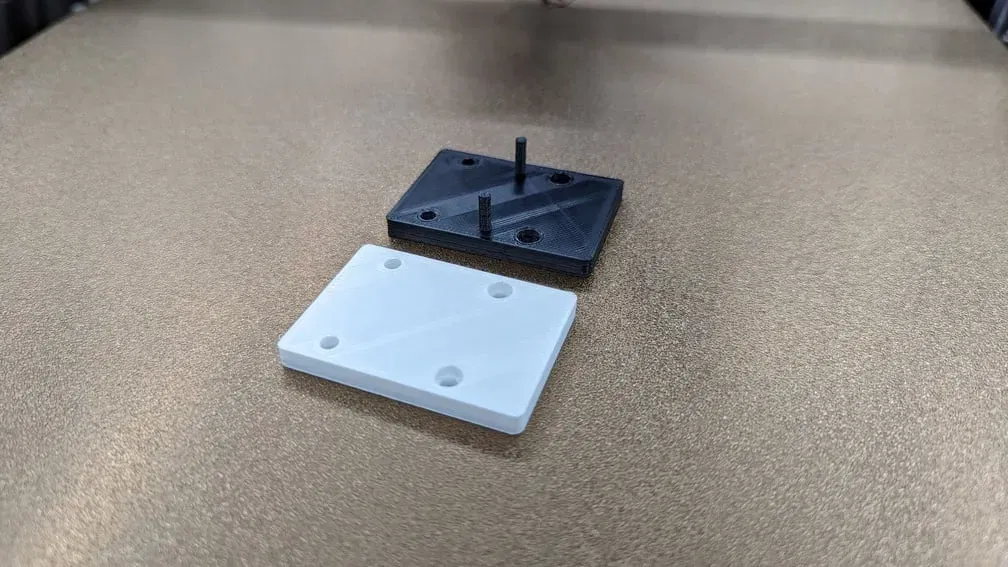

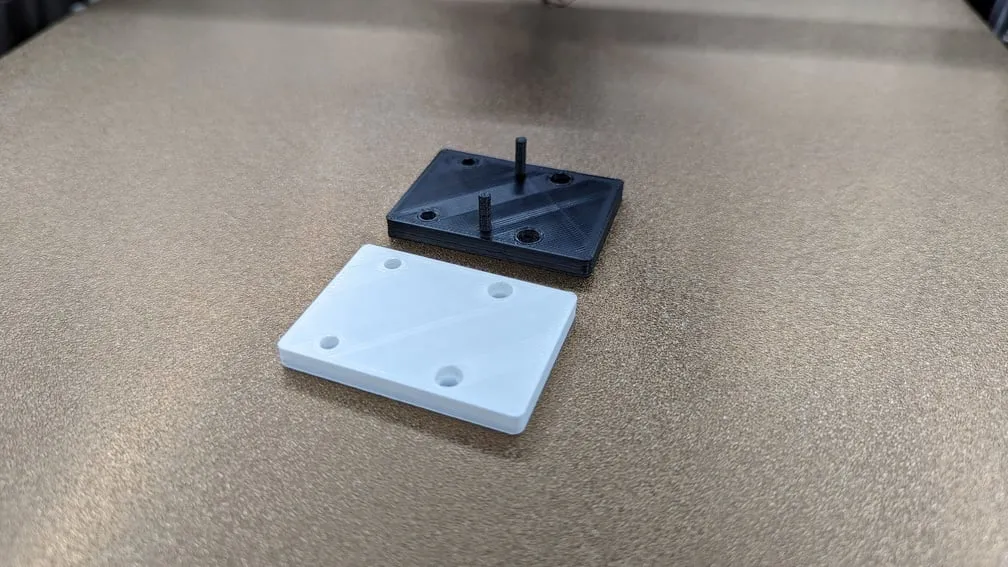

Cập nhật: Đã thêm V2 của thiết kế, bổ sung 2 trụ 3mm x 10mm cho bộ lỗ thứ hai trên cảm biến - những trụ này sẽ giữ cảm biến cố định cùng với 2 vít đã có trong thiết kế ban đầu.

Cài đặt In

Thương hiệu Máy in:

Creality

Máy in:

Ender 5

Bệ in:

Không

Hỗ trợ:

Không

Độ phân giải:

.2

Tỷ lệ lấp đầy:

20%

Vật liệu: Hatchbox PLA Màu trắng

Cách tôi thiết kế điều này:

Tạo ra bằng tinkercad.

Danh mục: Phụ kiện Máy in 3D
