Thước đo độ sâu cho máy phay (Ruler Depth Gauge)

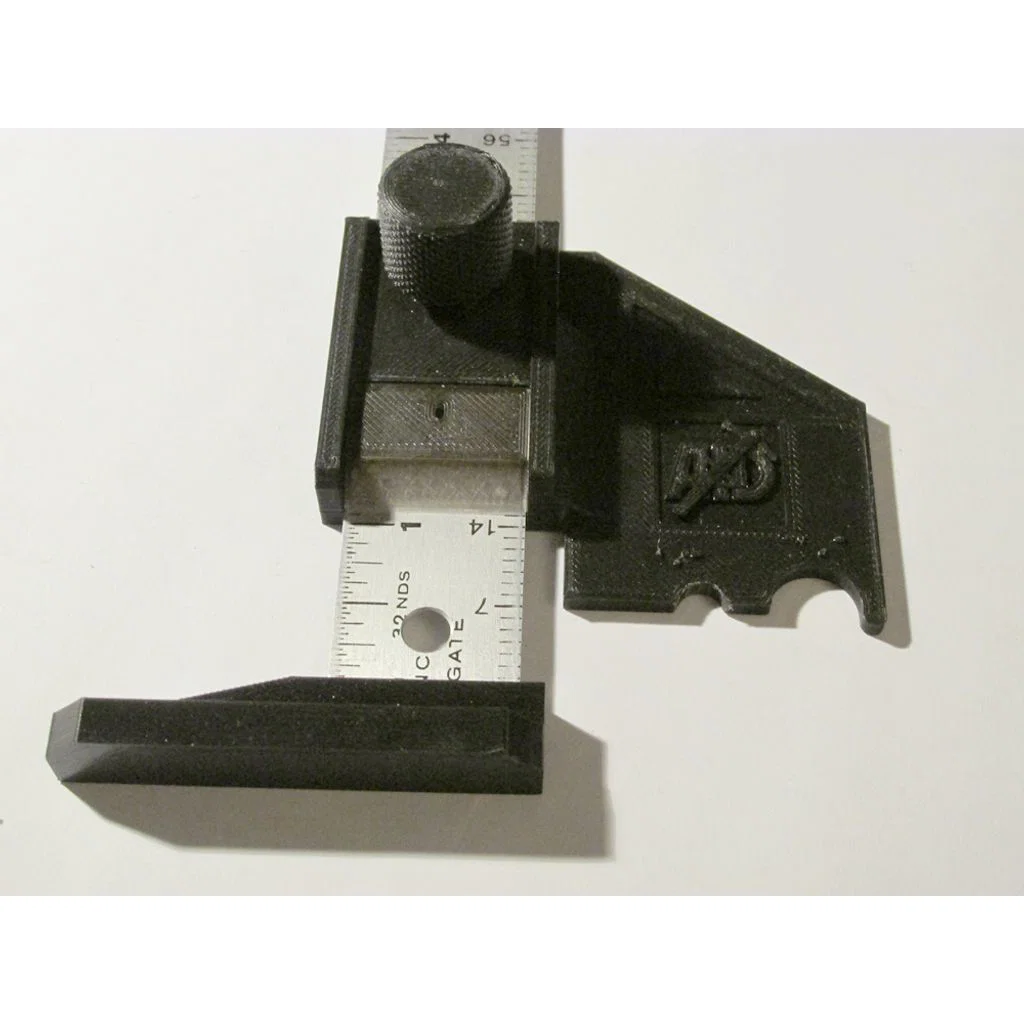

Khi thiết lập bàn phay (router table) hoặc sử dụng máy phay cầm tay, có hai thông số quan trọng cần điều chỉnh: khoảng cách cữ chặn (fence) và chiều cao mũi phay. Thước đo độ sâu (Depth Gauge) này giúp bạn thực hiện cả hai việc trên một cách dễ dàng. Bạn chỉ cần đặt vạch chỉ số theo khoảng cách cần thiết từ cữ chặn đến tâm mũi phay, móc nó vào cán mũi phay, sau đó đẩy cữ chặn sát vào chân của thước. Để dùng làm thước đo chiều cao, chỉ cần đặt đúng chiều cao mũi phay, để chân thước nằm phẳng trên bàn rồi nâng mũi phay lên cho đến khi nó chạm vào cánh tay thước. Các rãnh bán nguyệt cho phép bạn căn chỉnh thước vào tâm các mũi phay có cán 1/4'' và 1/2''. Ngoài ra, bạn cũng có thể dùng phần "độ sâu" để đo đến mép của lưỡi cắt thay vì đo vào tâm cán.

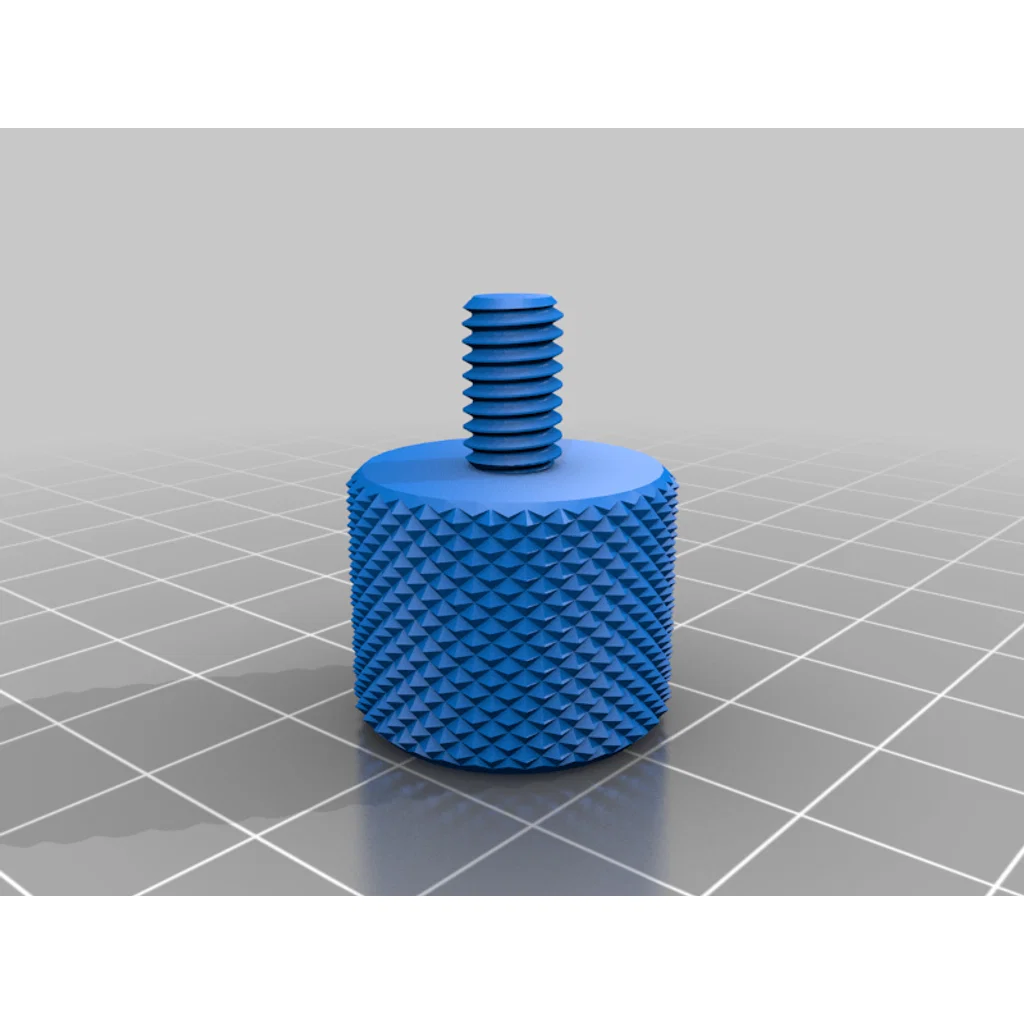

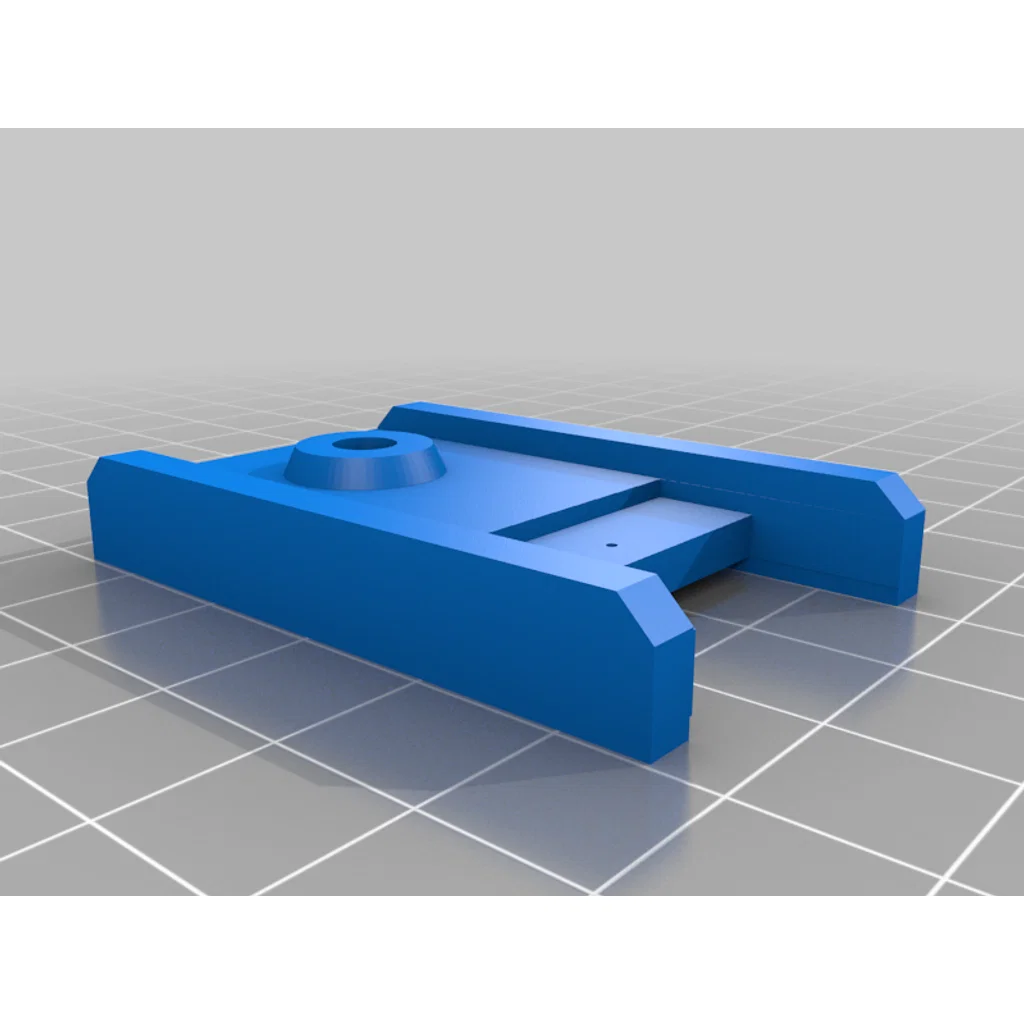

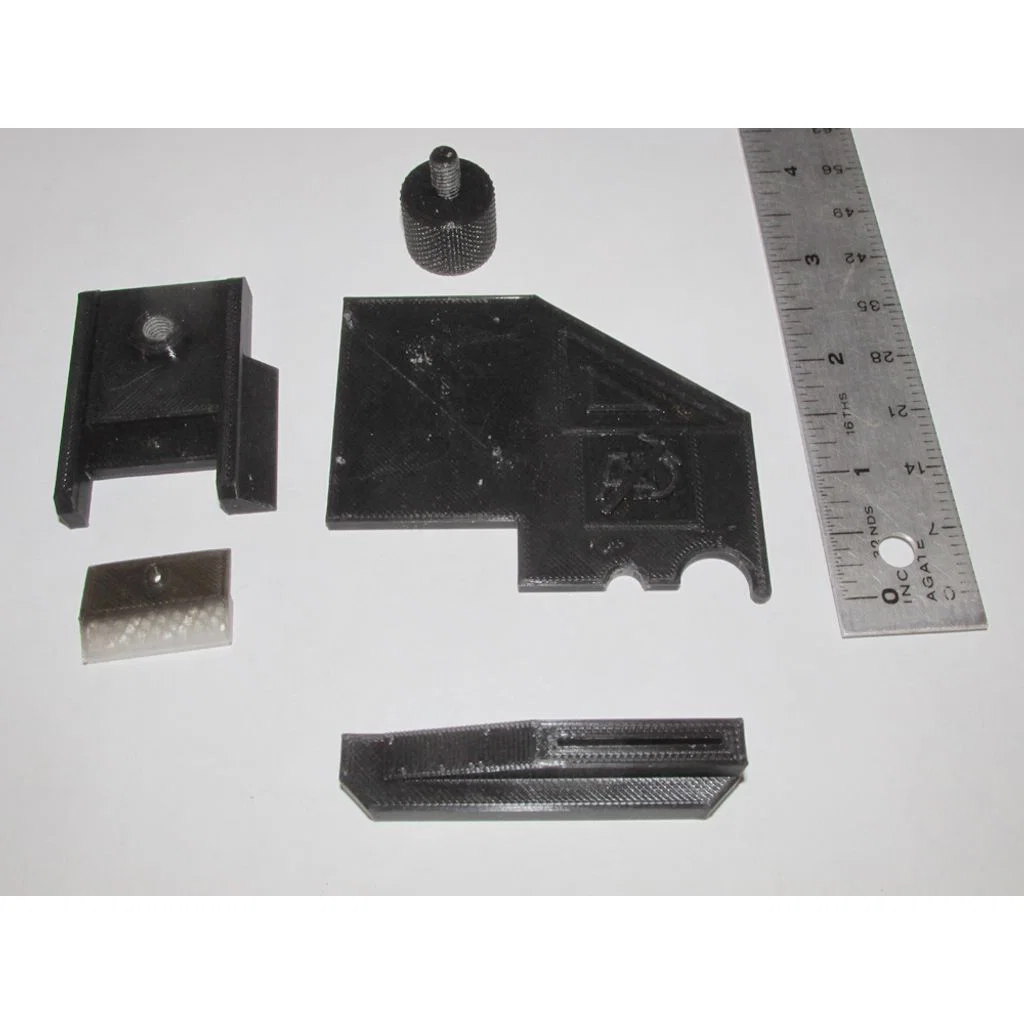

Phần thân chính được chia làm hai mảnh (trên và dưới) cần phải dán lại với nhau. Việc này giúp in dễ hơn và làm sạch các phần support trong khe thước, cũng như làm sạch phần ren cho lỗ vít. Nó cũng đi kèm với một con vít vặn (Thumb Screw) ren M6X10. Thân thước chính có thêm các chốt và lỗ để căn chỉnh dễ dàng khi dán. Tùy thuộc vào máy in, bạn có thể cần khoan lại các lỗ để vừa với chốt. Ngoài ra còn có các phần không ren (có tên chứa chữ NT) nếu bạn muốn dùng kích thước ren khác.

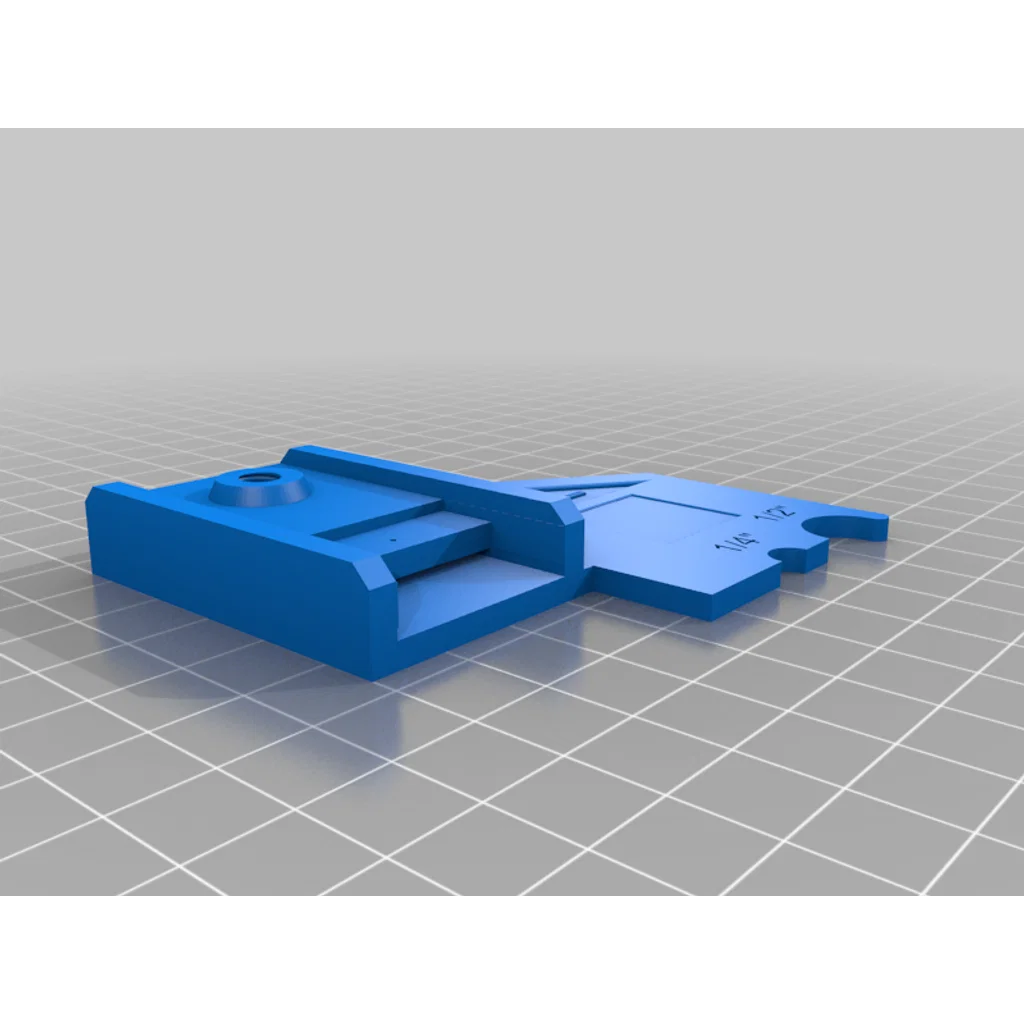

Cuối cùng, có thêm phiên bản đế nguyên khối nếu bạn thích in liền một mảnh. Tôi đã in thử bằng nhựa ABS mà không cần support và không cần buồng in vẫn rất tốt.

TÍNH NĂNG:

1. Dễ dàng đặt cữ chặn bàn phay ở khoảng cách chính xác so với tâm mũi phay. Rất lý tưởng khi phay rãnh (dados) và đường chỉ (flutes).
2. Sử dụng như thước đo chiều cao cho mũi phay và lưỡi cưa.
3. Các rãnh bán nguyệt giúp căn vào tâm cán mũi phay 1/4'' và 1/2''.
4. Chân đế rộng tựa vào cữ chặn và được thiết kế lệch để không bị vướng phần hở của cữ chặn.
5. Phù hợp với bất kỳ thước thép nào rộng 1'' (25.4 mm) và dày tối đa 0.45" (11.43 mm) không có độ lệch (đo từ đầu thước).

Tôi cũng có bản cho thước có độ lệch đo 1/4", bạn có thể tìm tại đây cùng với các thiết kế khác của tôi:

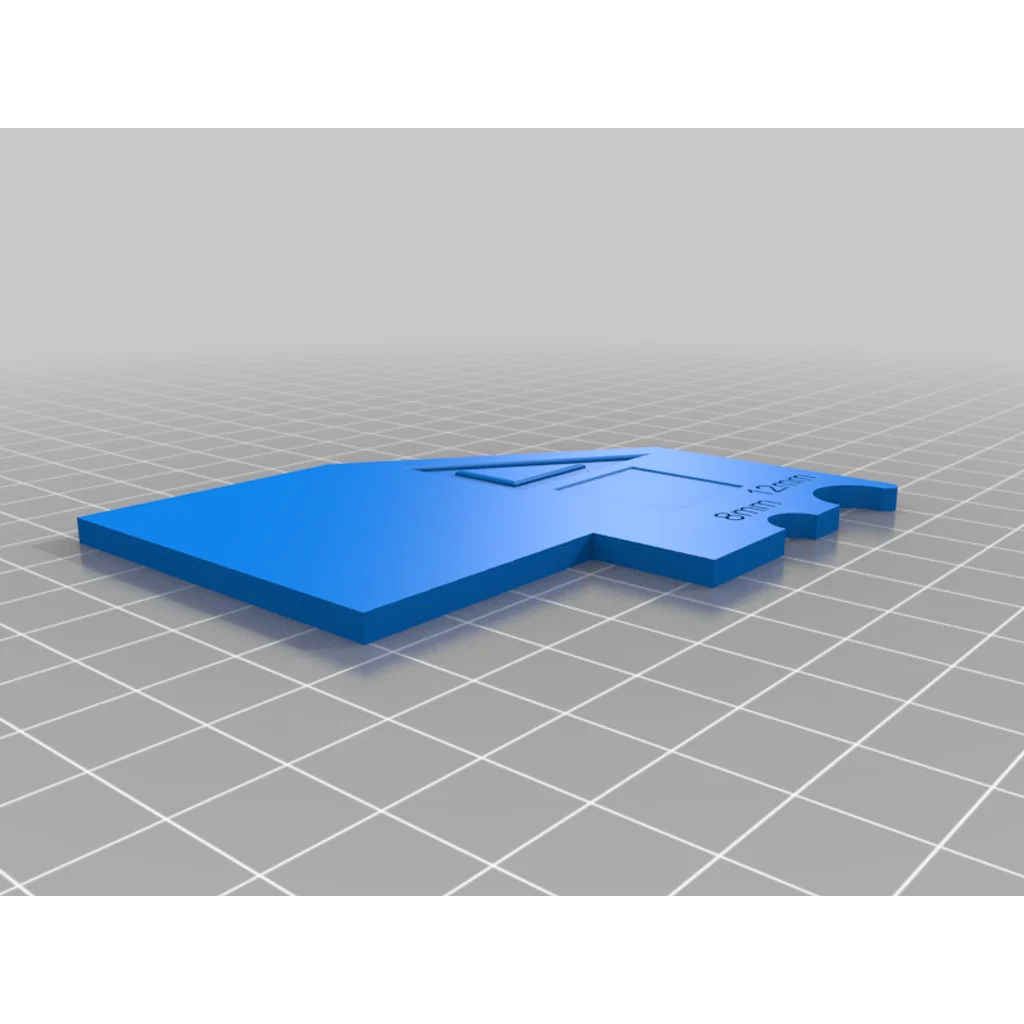

Cập nhật 11/2/24: Đã bổ sung các bộ phận đế chính cho mũi phay hệ mét. Các file này có hậu tố "Met" ở cuối tên.

THIẾT LẬP IN:

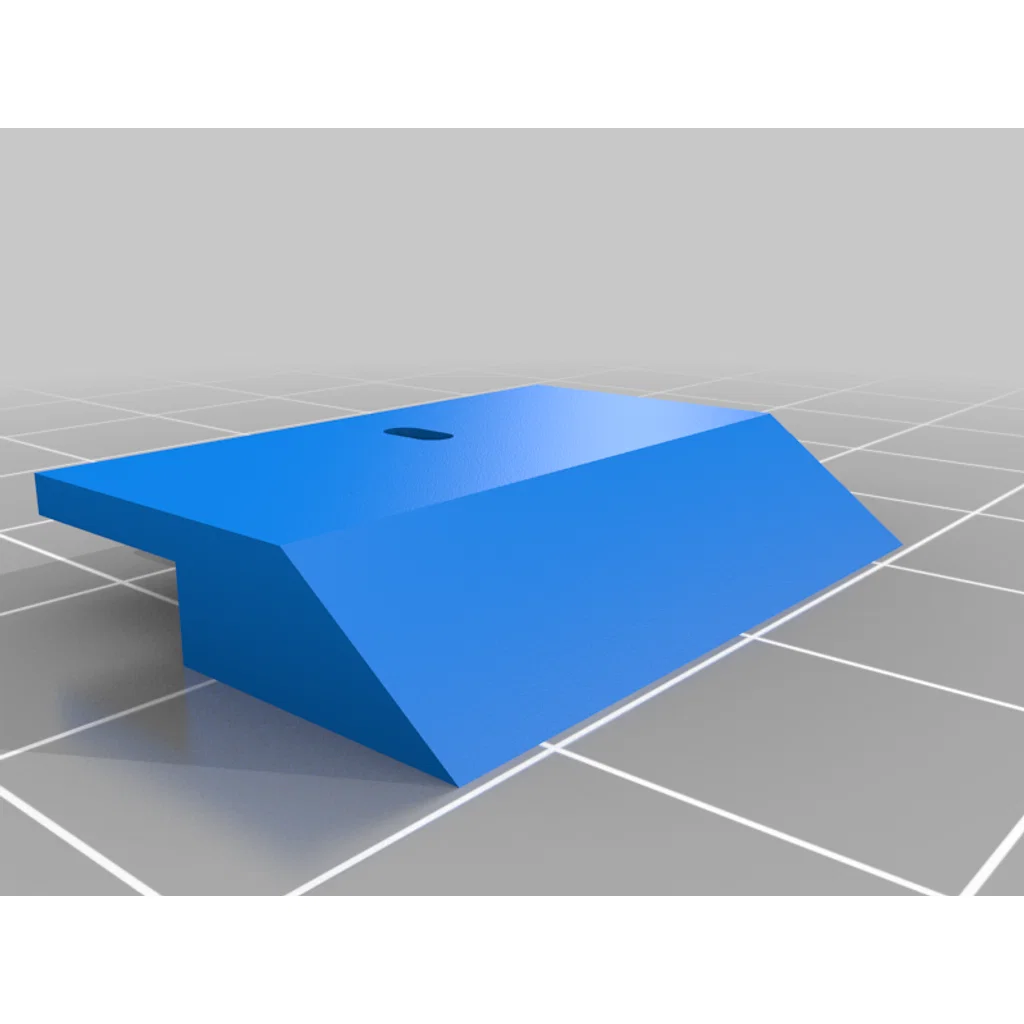

• Chất liệu: Không quan trọng. Có một miếng chỉ báo căn chỉnh (Alignment Indicator) có thể in bằng nhựa trong suốt hoặc làm từ tấm Plexiglas.
• Infill: 50-100%
• Adhesion: Dùng Brim như lưu ý bên dưới nếu in ABS.
• Supports: Không (trừ khi có lưu ý bên dưới).

VỊ TRÍ IN:

• Tất cả các bộ phận, ngoại trừ đế nguyên khối, có thể in thẳng đứng như hình. Phần trên của đế chính và cửa sổ Plexi cần support.

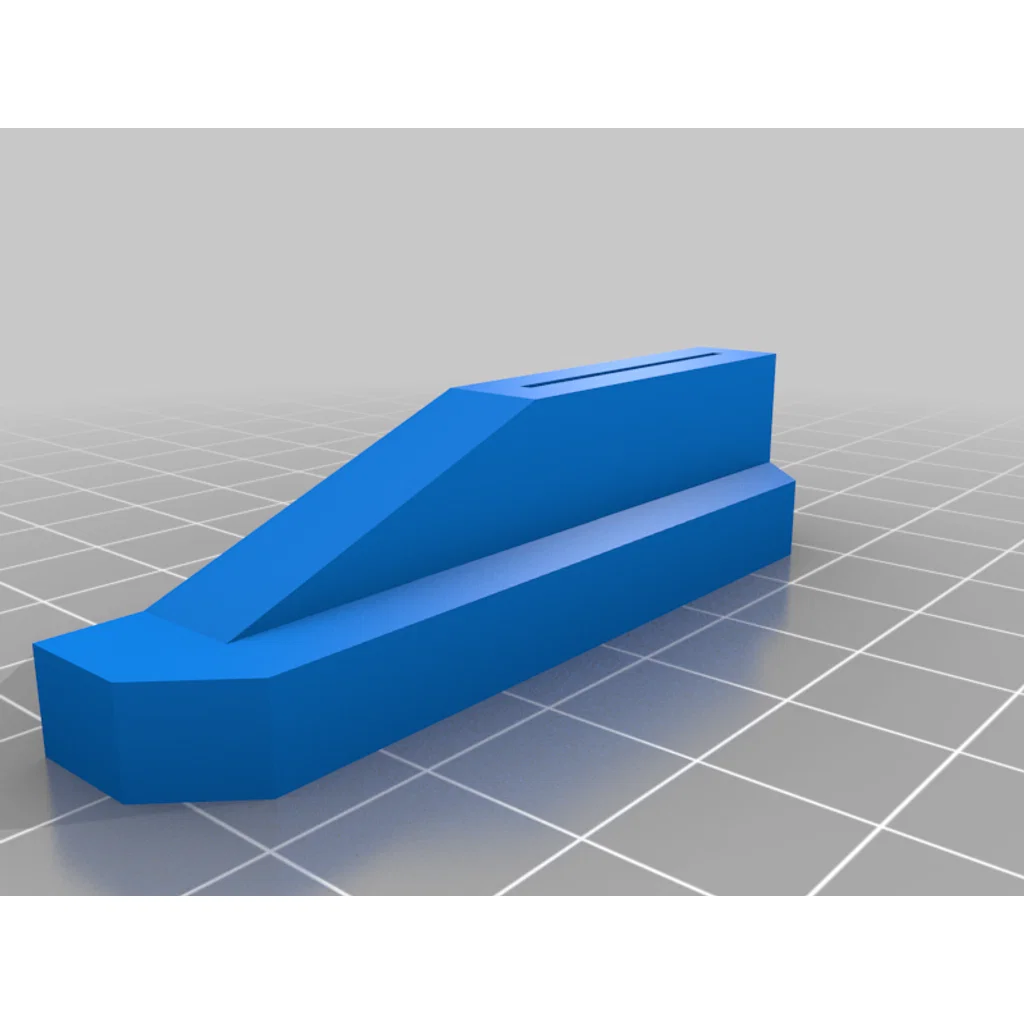

• Chân đế: xoay 90 độ để khe cắm thước nằm ở phía trên. Dùng Brim nếu in ABS. Đế nguyên khối có thể xoay 90 độ sang cạnh, có thể in có hoặc không có support bám vào bàn in. Dùng Brim nếu in ABS.
